Type de produit	Cave à vin
Capacité	225 bouteilles
Température de service	5 à 20 °C
Zones de température	Multi-zones
Type de refroidissement	Refroidissement par compression
Niveau sonore	40 dB
Dimensions (L x P x H)	60 x 65 x 185 cm
Poids	80 kg
Consommation énergétique	220 W
Éclairage intérieur	LED
Matériau de la porte	Verre trempé
Type de contrôle	Électronique
Garantie	2 ans
Entretien	Nettoyage régulier de l'intérieur, vérification des joints
Sécurité	Verrouillage de porte, protection contre les UV
Informations supplémentaires	Installation à l'abri de l'humidité, ne pas exposer à la chaleur directe

FOIRE AUX QUESTIONS - OXGMT225NVND ARTEVINO

Comment régler la température de ma cave à vin ARTEVINO OXGMT225NVND ?

Pour régler la température, appuyez sur le bouton 'Température' sur le panneau de contrôle et utilisez les flèches pour ajuster à la température souhaitée. La température idéale pour le vin rouge est entre 15°C et 18°C, et pour le vin blanc entre 10°C et 12°C.

Pourquoi ma cave à vin ne refroidit-elle pas ?

Vérifiez d'abord si la cave est branchée et si le disjoncteur n'a pas sauté. Assurez-vous également que la température ambiante n'est pas trop élevée. Si le problème persiste, il peut être nécessaire de contacter le service client.

Quel est le niveau sonore normal pour la cave à vin ARTEVINO OXGMT225NVND ?

Le niveau sonore normal est d'environ 40 décibels. Si vous entendez des bruits anormaux, vérifiez si la cave est bien nivelée et si rien ne bloque le ventilateur.

Comment nettoyer l'intérieur de ma cave à vin ?

Pour nettoyer l'intérieur, débranchez la cave, retirez les étagères et utilisez un chiffon doux avec de l'eau savonneuse. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.

Est-ce que je peux stocker d'autres boissons dans ma cave à vin ?

Il est recommandé de n'y stocker que du vin, car d'autres boissons peuvent affecter l'humidité et les odeurs, compromettant ainsi la qualité du vin.

Comment puis-je savoir si la cave à vin est en bon état de fonctionnement ?

Vérifiez régulièrement la température, l'humidité et le niveau sonore. Assurez-vous que les lumières fonctionnent et que l'intérieur est propre. Si vous remarquez des anomalies, contactez le service après-vente.

Quelle est la capacité de ma cave à vin ARTEVINO OXGMT225NVND ?

La cave à vin ARTEVINO OXGMT225NVND a une capacité d'environ 225 bouteilles, selon la taille et la forme des bouteilles.

Que faire si la porte de ma cave à vin ne se ferme pas correctement ?

Vérifiez si la cave est bien de niveau et si rien n'entrave la porte. Si le problème persiste, il peut être nécessaire d'ajuster les charnières ou de contacter un technicien.

MODE D'EMPLOI OXGMT225NVND ARTEVINO

Vous venez d'acquérir un produit de marque ARTEVINO et nous vous en remercions. Nous apportons un soin tout particulier à nos produits au niveau de leur design, de leur ergonomie et de leur simplicité d'usage. Nous espérons que ce produit vous donnera entière satisfaction.

Avertissements

Les informations contenues dans ce document sont sujettes à modifications sans préavis.

ARTEVINO n'offre aucune garantie sur cet appareil lorsqu'il est utilisé pour un usage particulier autre que celui pour lequel il a été prévu.

ARTEVINO ne pourra être tenue pour responsable des erreurs contenues dans le présent manuel ni de tout dommage lié ou consécutif à la fourniture, la performance ou l'utilisation de cet appareil.

Ce document contient des informations originales, protégées par copyright. Tous droits sont réservés. La photocopie, la reproduction ou la traduction totale ou partielle de ce document sont formellement interdites sans le consentement préalable et écrit de ARTEVINO.

Cet appareil est destiné uniquement au stockage du vin.

Cet appareil n'est pas destiné à être utilisé comme un appareil intégrable.

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Si le câble d'alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial disponible auprès du fabricant ou de son service après-vente.

MISE EN GARDE :

- Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.

- Il est nécessaire d'avoir la prise d'alimentation accessible après l'installation

- Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant.

- Ne pas endommager le circuit de réfrigération.

- Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de stockage des denrées, à moins qu'ils ne soient du type recommandé par le fabricant.

- Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables.

Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que :

- les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels ; - les fermes et l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel

- les environnements de type chambres d'hôtels;

- la restauration et autres applications similaires hormis la vente au détail.

- Le circuit froid intérieur et extérieur de la cave contient du gaz réfrigérant.

- Aucun objet pointu ne doit entrer en contact avec le circuit froid.

- Ne pas utiliser un appareil électrique à l'intérieur de la cave à vin

- Si le circuit froid est endommagé, ne pas approcher d'appareils électriques ou de flamme près de la cave à vin. Ouvrir toutes les fenêtres pour assurer une parfaite ventilation de votre pièce. Contacter un réparateur agréé.

- L'utilisation de rallonge électrique n'est pas recommandée.

- Danger : risque qu'un enfant se glisse à l'intérieur d'une cave défectueuse. Avant de jeter votre cave à vin :

- Enlever la porte

- Laisser les clayettes à l'intérieur de la cave à vin. Ainsi, l'enfant pourra difficilement accéder à l'intérieur.

Table des matières

Protection de l'environnement - Eco-conception....P 4

Descriptif de votre cave à vin....P 5

Notions importantes sur le vin....P 6

Alimentation électrique....P 6

Installation de votre cave à vin....P 6-7

Réversibilité de la porte (porte vitrée seulement)....P 8-9

Conseils d'aménagement et de chargement....P 10-11

Mise en service et réglage des températures....P 12-13

Entretien courant de votre cave à vin....P 14

Anomalies de fonctionnement....P 15

Normes P 15

Caractéristiques techniques et énergétiques ...... P 16

Protection de l'environnement - Eco-conception

Les pièces détachées de nos appareils sont disponibles 11 ans. Pour plus de renseignements, contactez votre revendeur. Pour la France, contactez notre SAV. Contacts sur www.artevino.com.

Mise au rebut de l'emballage :

Les pièces d'emballage utilisées par ARTEVINO sont fabriquées en matériaux recyclables (sauf l'embase en polystyrène expansé haute densité et la cale charnière). Après le déballage de votre cave, apportez les pièces d'emballage dans une déchetterie. Elles seront, pour la plupart, recyclées.

En conformité avec les dispositions législatives en matière de protection et respect de l'environnement, votre cave à vin ne contient ni C.F.C, ni H.C.F.C.

Pour économiser de l'énergie :

• Installez votre cave à vin dans un endroit adapté (voir page 7) et dans le respect des plages de températures données.
• Gardez la porte ouverte le moins de temps possible.
• Assurez-vous de la bonne étanchéité du joint et vérifiez qu'il n'est pas endommagé. Si c'est le cas, contactez votre revendeur ARTEVINO.
• Nous vous recommandons d'agencer à minima votre cave à vin à 75% de sa capacité totale.

N.B.: Respect de l'environnement :

Lors du renouvellement de votre cave à vin, renseignez-vous auprès des services techniques de votre ville afin de respecter la procédure de recyclage adaptée.

Pour les gaz réfrigérants, les substances et certaines pièces contenues dans les caves à vin, ARTEVINO utilise des matériaux recyclables qui nécessitent en effet une procédure particulière de mise au rebut.

Condamnez la serrure pour éviter que les enfants ne s'enferment par mégarde à l'intérieur de la cave.

Mettez hors d'usage les appareils inutilisables en les débranchant et en sectionnant le cordon d'alimentation.

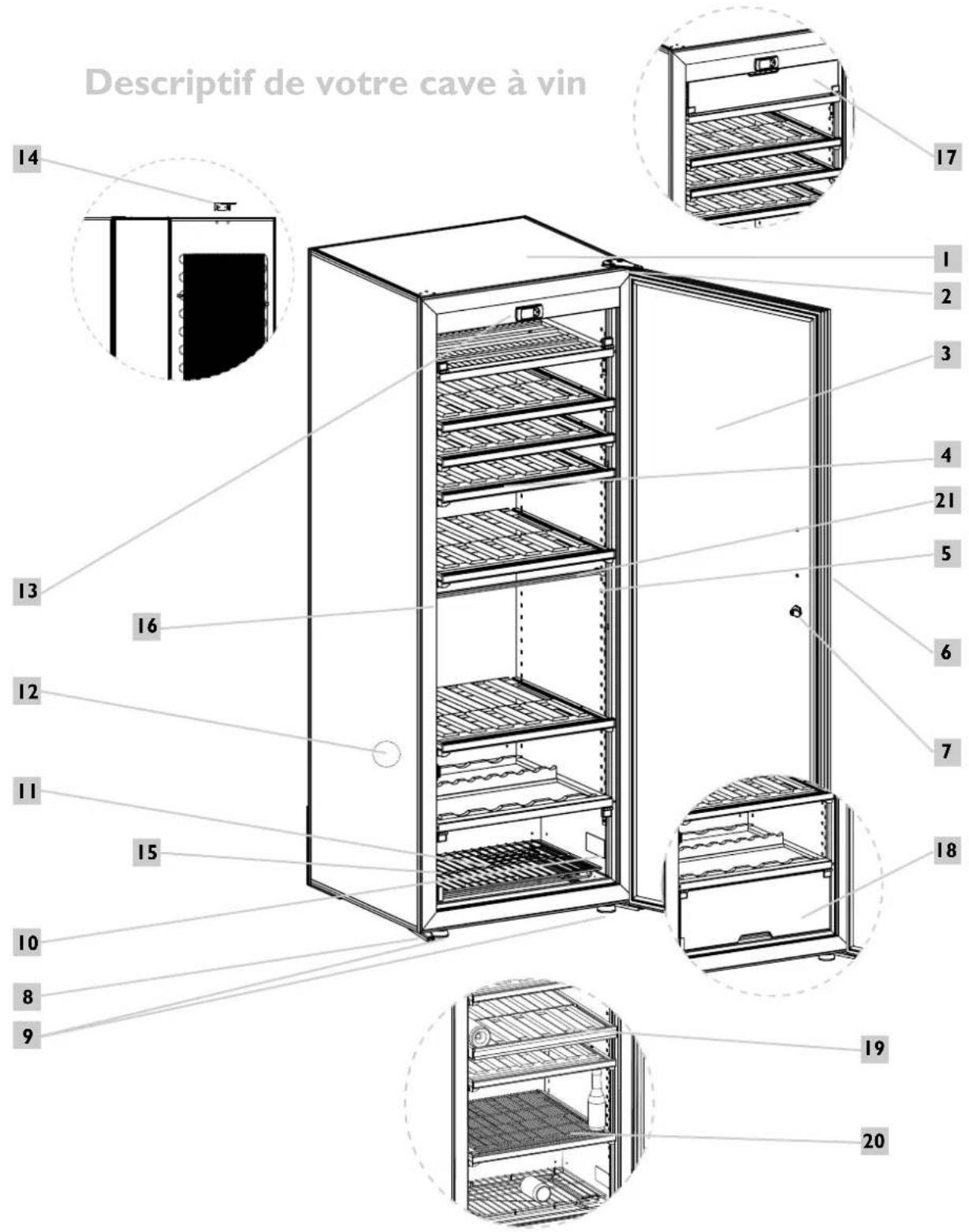

Descriptif de votre cave à vin 14 13 12 11 10 8 9 16 15 17 1 2 3 4 21 5 6 7 18 19 20

Coffre de la cave
2 Charnière supérieure
3 Porte vitrée ou pleine selon modèle
4 Clayette stockage
Clayette coulissante
5 Crémaillère de fixation des clayettes
6 Poignée
7 Serrure
8 Pieds réglables (x2)

9 Charnières inférieures (x2)
10 Étiquette signalétique
11 Grille
12 Trou d'aération
13 Tableau de commande
14 Butée arrière
15 Bac récupérateur de condensats avec orifice d'écoulement
16 Patte de fermeture

17 Compartiment de chambrage*
18 Compartiment de rafraîchissement*
19 Cloison de séparation**
20 Plateau amovible multi-boissons**
21 Raidisseur de coffre (ne pas enlever) - grand modèle IT-MT et 3T uniquement

Notions importantes sur le vin

Votre cave ARTEVINO a été étudiée pour garantir à vos vins des conditions optimales de conservation et/ou de service.

Le vin est un produit complexe, à l'évolution très longue et très lente, qui nécessite des conditions spécifiques pour s'épanouir.

Tous les vins se conservent à la même température, seules les températures de service et de dégustation sont différentes selon les vins.

Ceci étant, à l'image des caves naturelles des producteurs, ce n'est pas tant la valeur absolue de la température de conservation qui importe, mais sa constance. Autrement dit, quelle que soit la température de votre cave comprise entre 10 et 14°C (pour une cave de vieillissement), votre vin sera dans des conditions idéales de conservation, pourvu que cette température ne subisse pas de variation.

EN TOUT ÉTAT DE CAUSE, SI VOUS CONSTATEZ UNE ANOMALIE DE TEMPÉRATURE OU D'HYGROMÉTRIE A L'INTÉRIEUR DE VOTRE CAVE À VIN, SACHEZ QUE SEULE UNE LONGUE EXPOSITION DE VOS VINS A CES CONDITIONS ANORMALES POURRAIT LEUR ÊTRE PRÉJUDICIABLE.

Alimentation électrique

Pour votre sécurité personnelle, la cave à vin doit être correctement mise à la terre. Assurez vous que la prise est bien mise à la terre et que votre installation est protégée par un disjoncteur différentiel (30 mA*) *Non valable pour certains pays.

Toute intervention doit être effectuée par un électricien qualifié.

Installation de votre cave à vin

• Assurez-vous, lors du déballage de votre cave, que celle-ci ne présente aucune trace de choc ou de déformation, ni aucun défaut d'aspect.
• Enlevez les éléments de protection disposés à l'intérieur et à l'extérieur de votre cave, dont la cale de protection de la charnière inférieure. (voir schéma (I))
• Rajoutez le bouchon (voir schéma (2)) qui se trouve dans votre sachet accessoires, servant à boucher le trou de la charnière inférieure.
• Ouvrez la porte et vérifiez l'intégrité des différents éléments.

Des cales de protection servant pour le transport ont été fixées sur chacune des clayettes. 2 cales par clayette (Vue 1). Retirez chacune d'elle par un mouvement rotatif (Vue 2). Vous pouvez conserver ces cales et les réutiliser dans le cas où vous seriez amené à transporter votre cave à vin sur une longue distance.

Vue 1 Vue 2

• Dégagez le câble d'alimentation électrique afin qu'il n'entre en contact avec aucun composant de la cave.

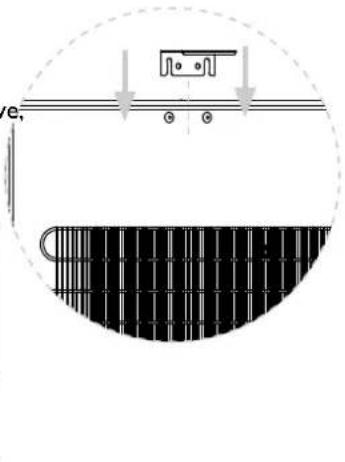

• Installez la butée à l'arrière de la cave (voir schéma). Celle-ci permet de maintenir un espace de 7 cm entre le mur et l'arrière de la cave. Cet espace permet d'optimiser la consommation électrique de votre cave.

• Disposez les 2 bouchons dans les 2 trous du haut de la cave en veillant à ne pas les enfoncer complètement.

• Glissez la butée arrière entre les bouchons et la paroi de la cave, puis enfoncez complètement les 2 bouchons.

• Amenez votre cave jusqu'à son emplacement définitif.
• Si vous constatez un taux d'humidité trop élevé, retirez le tuyau de drainage noir situé dans le bas de la cave.

Si vous veniez à laisser votre cave à vin fermée pendant des périodes longues (>3 mois) dans un environnement où la température serait proche de la température de réglage de votre cave (de l'ordre d'une différence de <5°C) cela pourrait générer un environnement propice au développement de moisissure et de décollement des étiquettes de vos bouteilles. En effet, les manques de déshumidification et de renouvellement de l'air peuvent entraîner une humidité importante dans la cave. Une surveillance régulière et un nettoyage une fois par an restent fortement conseillés.

L'emplacement que vous choisirez pour votre cave devra :

• être dégagé et bien ventilé (pas de placard fermé par exemple),
• permettre d'avoir un espace minimum de 7 cm entre le mur et l'arrière de la cave,
• être éloigné d'une source de chaleur,
• ne pas être trop humide. Max. 85% d'humidité ambiante (lingerie, buanderie, salle de bains),
• avoir un sol stable et plan,
• disposer d'une alimentation électrique standard accessible (prise standard aux normes du pays, reliée à la terre avec disjoncteur différentiel). L'utilisation de rallonge ou de multi-prises est à proscrire.

Installation de deux caves côte à côte

Attention : Dans le cas de deux caves côte à côte installées dans des conditions extrêmes (Température >30°C – Humidité Relative >70%), afin d'éviter la condensation d'un air stagnant entre les parois, veillez à laisser soit un écart à minima de 5 cm entre les deux caves, soit de combler l'espace par une plaque de

mousse pour supprimer le vide.

Installation de la poignée

Afin de monter correctement la poignée de votre cave à vin équipée d'une porte pleine, veuillez suivre les instructions suivantes.

Préparez les éléments nécessaires au montage, fournis avec votre cave :

• La poignée ①,
• 2 tubes entretoises ②
• 2 rondelles ③,
• 2 vis ④,
• 2 capuchons ⑤.

Vous aurez également besoin d'un tournevis à tête plate (non fourni) Instructions :

I. Insérez | rondelle sur | vis.
2. Insérez le tube entretoise puis la vis dans le trou prévu à cet effet dans la porte de votre cave à vin, de l'intérieur vers l'extérieur de la porte.
3. A l'aide du tournevis, vissez et serrez délicatement la vis dans le montant de la poignée.
4. Placez le capuchon sur la tête de vis.
5. Répétez l'opération pour l'autre montant de la poignée.

Recommendation

Afin de permettre une mise à niveau facile, votre cave à vin est équipée de 2 pieds réglables à l'avant. Assurez-vous de la mise à niveau finale de votre cave (l'utilisation d'un niveau à bulle est recommandée).

ATTENDRE 48 HEURES AVANT DE BRANCHER VOTRE APPAREIL.

Pour tout déplacement de votre cave, ne pas l'incliner de plus de 45°, et toujours sur la face latérale, côté opposé à la sortie du cordon électrique.

123# 0 0

5

Réversibilité de la porte (uniquement sur porte vitrée)

F Patte de
fermeture
G Charnière basse
H Axe de porte
Bouchon axe de porte

Vous pouvez ainsi changer son sens d'ouverture. Procédez comme suit (exemple pour changer une porte droite en porte gauche) :

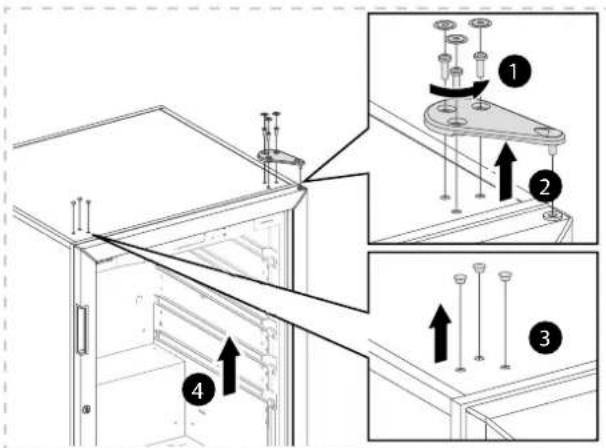

Dévissez les trois vis à l'aide d'une clé Torx «T25».
2 Retirez la charnière supérieure.
3 Enlevez délicatement les bouchons à l'aide d'une lame fine.
4 Otez la porte du coffre en l'ouvrant légèrement, puis en la soulevant vers le haut.

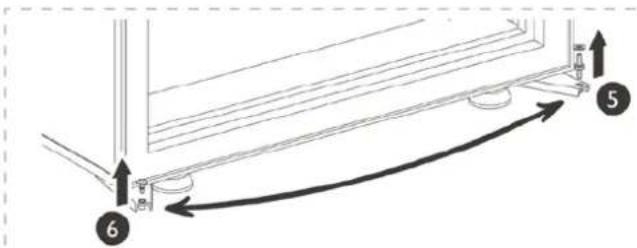

5 Dévissez l'axe de porte.
Enlevez délicatement les bouchons à l'aide d'une lame fine et montez l'axe à la place. Repositionnez le bouchon côté opposé.

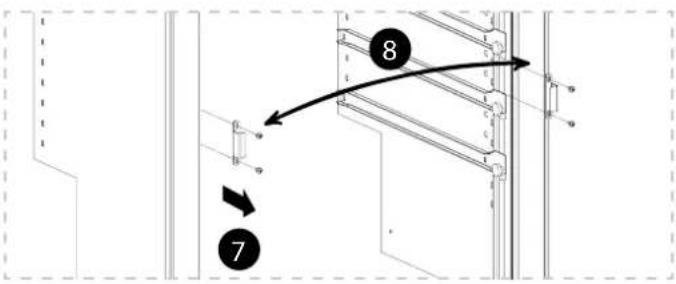

7 Dévissez les deux vis et la patte de fermeture. Dévissez les deux vis côté opposé et ôtez les deux rondelles.

8 Fixez la patte côté ouverture de porte souhaitée, à l'aide des vis. Replacez les rondelles puis les vis, côté opposé à la patte de fermeture.

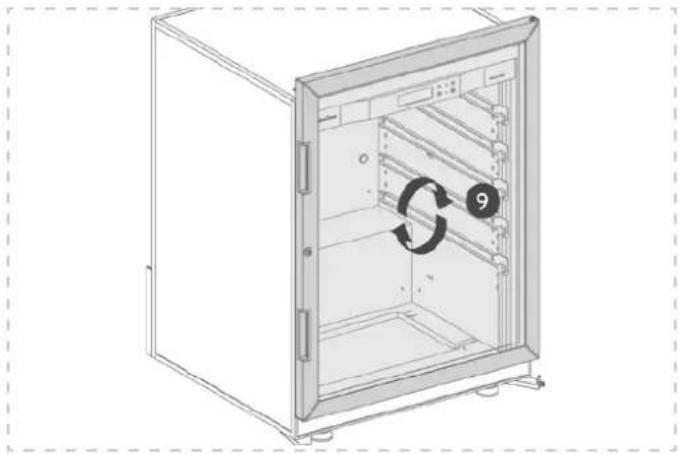

9 Retourner la porte de 180°.

Attention : la porte est très lourde. Prenez toutes les précautions nécessaires pour ne pas vous blesser ou la faire tomber.

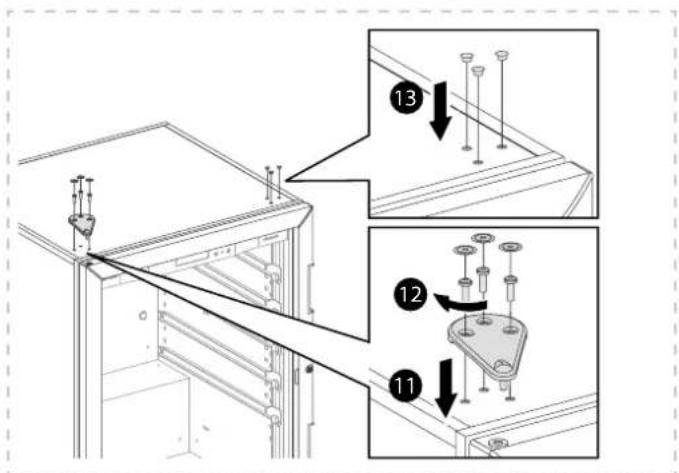

10 Remettez la porte sur son axe.

11 Mettez en place la charnière supérieure. 12 Vissez la charnière de façon à ce que la porte soit bien parallèle au coffre. Vérifiez que le joint adhère bien au coffre (en refermant la porte), pour une bonne étanchéité. 13 Mettez en place les bouchons.

Conseils d'aménagement et de chargement

Recommendation

Il est fortement recommandé de ne pas laisser vos bouteilles de vin :

• Enveloppées dans leur papier de soie à l'intérieur de votre cave à vin EuroCave. Le papier de soie est peu tolérant à l'humidité ambiante sur une longue durée. Le papier imbibé collera et endommagera les étiquettes de vos bouteilles de vin.
• Stockées dans un emballage carton ou une caisse bois dans votre cave à vin EuroCave afin de favoriser une aération maximale autour des bouteilles et d'éviter le pourrissement de ces emballages qui pourraient à terme contaminer vos bouteilles de vin.

Chaque clayette peut être utilisée comme clayette de stockage, clayette coulissante ou clayette de présentation. Les clayettes de votre cave possèdent 12 empreintes qui vous permettent d'y installer vos bouteilles en toute sécurité.

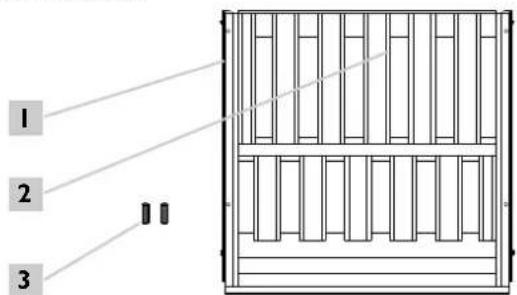

1 2 3

Guides (x2)
2 Clayette - 12 empreintes
3 Tourillons (x2)

Clayette spécialement développée pour les caves à vin de la gamme Oxygen.

14 tourillons de blocage sont fournis dans le sachet accessoires.

Po cc 1. cla 1) 2 3. l'a su 4. ra

Schéma I

OK!

Configuration d'une clayette en version stockage :

Pour installer des bouteilles sur une clayette de stockage, procédez comme suit:

1. Insérez 2 guides dans les crémaillères prévues à cet effet. Pour chaque clayette, positionnez un guide à droite et un guide à gauche. (voir schéma 1). Veillez à bien clipper les guides dans leur logement (voir schéma 2)

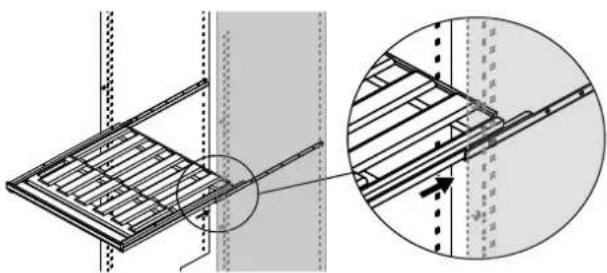

   2 Placez la clayette dans les 2 guides. (voir schéma 3)
2. Placez un tourillon de blocage dans chacun des 2 orifices situés à l'avant de la clayette, en partie supérieure. Ces pions sont alors en butée sur le guide et empêchent tout mouvement intempestif de la clayette.
3. Commencez par disposer des bouteilles dans chaque empreinte de la rangée du fond, culot de bouteille en butée arrière.
4. Continuez par la rangée de devant, en mettant les bouteilles en sens inverse.
5. Continuez le rangement en empilant les bouteilles et en prenant garde qu'aucune bouteille ne touche la paroi du fond.
6. Une clayette de stockage peut supporter au maximum 6 rangées de 12 bouteilles, soit 72 bouteilles bordelaises «Tradition» (97 kg).

NB : Pour une utilisation optimale de votre clayette de stockage, collez les tampons de butée à l'arrière de la clayette, l'un à gauche, l'autre à droite, en prenant garde qu'aucune bouteille ne touche la paroi du fond.

Configuration d'une clayette en version présentation :

Pour installer des bouteilles sur une clayette de présentation, procédez comme suit:

I. Insérez 2 guides dans les crémaillères prévues à cet effet. Pour chaque clayette, positionnez un guide à droite et un guide à gauche. (voir schéma I et 2).

2 Placez la clayette dans les 2 guides. (voir schéma 3)

1. Placez un tourillon de blocage dans chacun des 2 orifices situés à l'avant de la clayette, en partie supérieure. Ces pions sont alors en butée sur le guide et empêchent tout mouvement intempestif de la clayette.

2. Commencez par disposer des bouteilles dans chaque empreinte de la rangée du fond, culot de la bouteille en butée arrière (6 bouteilles bordelaises "Tradition").

3. Continuez le rangement en empilant les bouteilles sur la rangée du fond (6+6+6+6 = 24 bouteilles bordelaises "Tradition") et en prenant garde qu'aucune bouteille ne touche la paroi du fond.

4. Pour présenter vos bouteilles, disposez-les en position verticale sur le devant de la clayette (capacité maximum : 6 bouteilles bordelaises "Tradition").

5. En version présentation, la clayette a une capacité maximale de 30 bouteilles bordelaises "Tradition".

Configuration d'une clayette en version coulissante :

Pour installer des bouteilles sur une clayette coulissante, procédez comme suit:

1. Insérez 2 guides dans les crémaillères prévues à cet effet. Pour chaque clayette, positionnez un guide à droite et un guide à gauche. (voir schéma I et 2).

2 Placez la clayette dans les 2 guides. (voir schéma 3)

1. Placez un tourillon de blocage dans chacun des 2 orifices situés à l'arrière de la clayette, en partie supérieure. Ces pions empêchent la clayette de sortir totalement de la cave

2. Commencez par disposer des bouteilles dans chaque empreinte de la rangée du fond, culot de la bouteille en butée arrière.

3. Continuez par la rangée de devant, en mettant les bouteilles en sens inverse.

4. Une clayette coulissante ne peut recevoir qu'une seule rangée de bouteilles (maximum 12 bouteilles bordelaises "Tradition").

5. Dans le cas d'un aménagement mixte, afin d'avoir une accessibilité optimale, il est recommandé de placer les clayettes dédiées à être coulissantes dans la partie centrale de l'appareil.

Montage du plateau amovible multi-boissons (uniquement disponible sur les modèles 2 températures)

I. Insérer une clayette universelle dans le compartiment multi-boissons.

1. Positionner le plateau amovible multi-boissons sur la clayette universelle ArteVino. (voir schéma 4)

2. Placer vos bouteilles et vos canettes en position "debout" sur le plateau

NB : Information complémentaire, pour le petit modèle uniquement.

Le petit modèle est livré avec 2 clayettes. I clayette fixée sur guides + I clayette placée sur 2 taquets fixes. Pour mettre cette dernière en version coulissante, ou en version présentation,

• Retirez la clayette de la cave,
- Enlevez les 2 taquets,
- Prenez les 2 guides fournies avec la cave,
- Insérez les 2 guides à l'emplacement souhaité, dans les crémaillères prévues à cet effet (v. schéma I et 2),
- Puis suivez les étapes d'installation indiquées dans les paragraphes précédents.

Il est à noter que si le nombre de bouteilles dont vous disposez ne suffit pas à remplir votre cave à vin, il est préférable de répartir votre chargement sur toutes les clayettes à votre disposition, et d'éviter les chargements du type "tout en haut" ou "tout en bas". Pour un fonctionnement optimal nous recommandons d'utiliser la cave avec plus de 75% de sa capacité.

Mise en service et réglage des températures

Mise en service

Après avoir attendu 48H00, raccordez votre cave à vin au secteur, après avoir vérifié que votre prise était bien alimentée

(vérifiez la présence des fusibles et leurs ampérages, disjoncteur en état, branchez au besoin un autre appareil électrique pour vérifier l'alimentation).

Hygrométrie

Votre cave est équipée d'un système exclusif ARTEVINO permettant de recréer à l'intérieur de votre cave à vin l'hygrométrie nécessaire à la bonne étanchéité des bouchons de liège de vos bouteilles. A l'installation, il est important de verser l'équivalent d'un verre d'eau sur le plancher de la cave, pour atteindre un taux d'hygrométrie optimal.

Réglage des températures

Description du tableau de commande

- Afficheur de température : Affiche la température réelle à l'intérieur de votre cave à vin. Il faut donc patienter avant que votre nouvelle consigne soit effective.

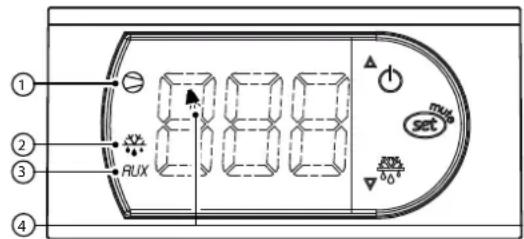

Voyants de fonctionnement :

Compresseur Ⓐ : indique que le compresseur est en fonctionnement. Lorsque celui-ci clignote, cela

① ② ③ RUX ④ mV set 0.01

indique que le compresseur va démarrer dans les minutes qui suivent (délai technique).

Cycle de dégivrage ② : indique qu'un cycle de dégivrage automatique est en cours.

Résistance ③ : indique que la résistance est en fonctionnement.

Alarme ④ : indique une température anormalement haute ou basse à l'intérieur de la cave à vin.

Mise en service du tableau de commande

Par défaut, le régulateur est en position éteinte. Pour mettre en marche la cave, maintenez le bouton enfoncé plusieurs secondes jusqu'à l'apparition de la température seule.

Pour mettre en veille la cave, maintenez le bouton d'enfoncé plusieurs secondes.

L'afficheur bascule entre la température intérieure et l'affichage OFF (la cave ne fonctionne plus, seul l'afficheur est activé).

Pour relancer de nouveau la régulation de la cave, maintenez le bouton d'enfoncé plusieurs secondes jusqu'à l'apparition de la température seule.

Pour régler la température de votre cave à vin

Le réglage de la température de votre cave à vin s'effectue entièrement depuis le tableau de commande.

Caves I Température :

• Appuyez quelques secondes sur le bouton SET jusqu'à ce que la température de consigne (STI) clignote. La consigne par défaut est de 12°C (température idéale de vieillissement). En revanche, cette consigne peut être réglée entre 9°C et 15°C.
• La plage de réglage conseillée pour la conservation se situe entre 10^ et 14^ .
• Réglez la température désirée à l'aide des boutons et ▲
• Confirmez votre programmation en appuyant sur le bouton SET. Si vous ne validez pas par cette touche, votre modification ne sera pas prise en compte.

Votre cave à vin doit être placée dans une pièce dont la température est comprise entre 0°C et 35°C en porte pleine et 0°C et 30°C en porte vitrée.

Caves 2 Température :

COMPARTIMENT MULTI-BOISSONS (ZONE BASSE) :

- Appuyez quelques secondes sur le bouton SET jusqu'à ce que la température de consigne (STI) clignote. La consigne par défaut est de 3°C. En revanche, cette consigne peut être réglée entre 3°C et 6°C.

• Réglez la température désirée à l'aide des boutons et.
• Restez appuyé quelques secondes sur SET Cela confirme votre température de consigne pour le compartiment multi-boissons et vous permet d'accéder au réglage de la température de consigne du compartiment de vieillissement (zone haute - ST2).

COMPARTIMENT DE VIEILLISSEMENT (ZONE HAUTE) :

- La consigne par défaut est de 12^ . En revanche, cette consigne peut être réglée entre 10 et 14^ .

• Réglez la température désirée à l'aide des boutons et.
• Confirmez votre programmation en appuyant sur le bouton SET Si vous ne validez pas par cette touche, votre modification ne sera pas prise en compte.

Votre cave à vin doit être placée dans une pièce dont la température est comprise entre 12°C et 25°C.

Caves 3 Températures :

ZONE AU CENTRE DE LA CAVE OU ZONE DE VIEILLISSEMENT :

- Appuyez quelques secondes sur le bouton SET jusqu'à ce que la température de consigne (STI) clignote. La consigne par défaut est de 12°C (température idéale de vieillissement). En revanche, cette consigne peut être réglée entre 10°C et 14°C.

• Réglez la température désirée à l'aide des boutons et ▲
• Restez appuyé quelques secondes sur SET. Cela confirme votre température de consigne pour la zone de vieillissement et vous permet d'accéder au réglage de la température de consigne de la zone de chambrage (ST2).

ZONE DE CHAMBRAGE :

• La consigne par défaut est de 18°C. En revanche, cette consigne peut être réglée entre 15°C et 20°C.
• Réglez la température désirée à l'aide des boutons et.
• Confirmez votre programmation en appuyant sur le bouton SET. Si vous ne validez pas par cette touche, votre modification ne sera pas prise en compte.
• NB : La température du compartiment bas (compartiment de rafraîchissement) est induite par la température programmée dans la zone de vieillissement. Le gradient de température entre ces deux zones se situe entre 4 et 6°C.

Attention : Pour fonctionner correctement, votre cave doit être placée dans une pièce dont la température est comprise entre 12°C et 30°C.

Caves Multi-Températures :

ZONE BASSE :

• Appuyez quelques secondes sur le bouton SET jusqu'à ce que la température de consigne (STI) clignote. La consigne par défaut est de 8°C. En revanche, cette consigne peut-être réglée entre 6°C et 10°C.
• Réglez la température désirée à l'aide des boutons et ▲
• Restez appuyé quelques secondes sur SET. Cela confirme votre température de consigne pour la zone basse de la cave et vous permet d'accéder au réglage de la température de consigne de la zone haute (ST2).

ZONE HAUTE :

• La consigne par défaut est de 18°C. En revanche, cette consigne peut être réglée entre 15°C et 20°C.
• Réglez la température désirée à l'aide des boutons et ▲
• Confirmez votre programmation en appuyant sur le bouton SET. Si vous ne validez pas par cette touche, votre modification ne sera pas prise en compte.

Attention : Pour fonctionner correctement, votre cave doit être placée dans une pièce dont la température est comprise entre 12°C et 30°C.

Alarmes

Dans le cas où la température intérieure de la cave se situe à + ou - 6°C de la température de consigne, pendant plus de 3h, le régulateur se met en alarme et le voyant apparaît.

NB : Si vous avez chargé votre cave d'un grand nombre de bouteilles, plusieurs heures peuvent être nécessaires à votre cave à vin pour se stabiliser en température. Le voyant peut alors apparaître. Attendez quelques temps puis vérifiez à nouveau. Si l'alarme persiste, contactez votre magasin revendeur.

Lors de la mise en service de la cave ou suite à des modifications significatives de la température de consigne, plusieurs heures peuvent être nécessaires à votre cave à vin pour se stabiliser et afficher la nouvelle température souhaitée.

Attendez quelques jours. Si la température ne se stabilise pas, contactez votre magasin revendeur.

Entretien courant de votre cave à vin

Votre cave ARTEVINO est un appareil au fonctionnement simple et éprouvé. Les quelques opérations qui suivent vous permettront d'en obtenir un fonctionnement optimal et une grande longévité.

1) Enlevez les éventuelles particules qui pourraient boucher le tuyau de drainage situé à l'intérieur en bas de la cave.
2) Dépoussièrez régulièrement (2 fois par an) le condenseur (grille métallique noire fixée à l'arrière de votre cave à vin).
3) Effectuez une fois par an un nettoyage complet de l'intérieur de votre cave à vin, en ayant pris soin de la débrancher et de la décharger (utilisez à cet effet un produit nettoyant non agressif et de l'eau, prenez soin de bien rincer puis séchez avec un chiffon doux).
4) Le nettoyage du joint d'étanchéité s'avère souvent nécessaire. Un nettoyage avec des substances non adaptées provoque un vieillissement prématuré des joints. Il convient alors de respecter certaines règles : Tout nettoyage du joint doit se terminer pas un rinçage du joint à l'eau claire. Aucune trace de produit nettoyant ne doit subsister sur le joint. ARTEVINO préconise uniquement l'utilisation de solution savonneuse neutre. Si le nettoyage avec ce type de solution s'avère insuffisant, il est possible de manière exceptionnelle d'utiliser une solution à base d'Ethanol, mais avec une concentration inférieure à 10 %, et en prenant bien soin de rincer le joint à l'eau claire.

Anomalies de fonctionnement

Lors de la mise en route

• Le compresseur ne fonctionne pas > s'assurer de l'alimentation de la prise de courant en y connectant un autre appareil électrique.
• Le compresseur ne s'arrête jamais > mettre la main sur le condenseur (grille située à l'arrière de l'appareil). Si le condenseur est froid, prendre contact avec votre revendeur. Si le condenseur est chaud, réglez la température de consigne (STI) de votre cave au maximum de la plage de réglage. Si le compresseur ne s'arrête toujours pas, prendre contact avec votre revendeur.
• La cave ne s'allume pas > prendre contact avec votre revendeur.

I TOUTE INTERVENTION RÉALISÉE PAR UN SERVICE TECHNIQUE NON AGRÉÉ PAR I ARTEVINO ENTRAÎNERA LA NULLITÉ DE LA GARANTIE.

L'UTILISATION DE PORTE VITRÉE INFLUE SUR LES PERFORMANCES DE VOTRE CAVE A VIN DANS CERTAINES CONDITIONS DE TEMPERATURE EXTREME.

Durée de garantie minimale offerte par le fabricant : 2 ans pièces.

Normes

Votre produit répond aux normes suivantes :

I - Sécurité Directive 2006/95/CE

Norme EN60335-1: 2012+All: 2014

EN60335-2-24/2010

Selon le pays, les caves à vin ArteVino contiennent un gaz réfrigérant inflammable (R600a: ISO BUTANE)

Caractéristiques techniques

Oxygen
	Type de porte	Hauteur Largeur Profondeur Poids à vide Plage de température préconisée
		mm mm mm kg T° mini °C/°F T° maxi °C/°F
1 température
OXGIT	Porte pleine 1825	680 725 72 0 / 32	35 / 95
	Porte vitrée 1825	680 720 86 0 / 32	30 / 86
OMMIT	Porte pleine 1480	680 725 63 0 / 32	35 / 95
	Porte vitrée 1480	680 720 74 0 / 32	30 / 86
OPPIT	Porte pleine	960 680 72	5 45 0 / 32 35 / 95
	Porte vitrée	960 680 72	52 0 / 32 30 / 86
Multi-températures
OXGMT	Porte pleine	1825	680	725	72	12 / 54	30 / 86
	Porte vitrée	1825	680	720	86	12 / 54	30 / 86
OMMMT	Porte pleine	1480	680	725	63	12 / 54	30 / 86
	Porte vitrée	1480	680	720	74	12 / 54	30 / 86
OPPMT	Porte pleine	960	680	725	45	12 / 54	30 / 86
	Porte vitrée	960	680	720	52	12 / 54	30 / 86
3 Températures
OXG3T	Porte pleine	1825	680	725	79	12 / 54	30 / 86
	Porte vitrée	1825	680	700	93	12 / 54	30 / 86
OMM3T	Porte pleine	1480	680	725	70	12 / 54	30 / 86
	Porte vitrée	1480	680	700	81	12 / 54	30 / 86
2 Températures
OXG2T	Porte pleine	1825	680	725	72	12 / 54	25 / 77
	Porte vitrée	1825	680	700	86	12 / 54	25 / 77

Précision régulation : +/- 1°C (2°F), Précision affichage : +/- 1°C (2°F).

Selon le règlement délégué (UE) 2019/2016 de la Commission Européenne, accédez aux caractéristiques énergétiques de nos appareils sur la base EPREL, en scannant le QR code visible sur l'étiquette énergétique de votre appareil.

Données relatives à la réglementation américaine des consommations d'énergie

Référence Modèle		Type de porte	Etats-Unis ^1 115V 60Hz - Gaz R600a
			Consommation d'énergie annuelle kWhlan
OXGIT230NPD/ NPG I température Porte Pleine			172
OXGIT230PPD/ PPG I température Porte Pleine			172
OXGIT230NVSD/NVND I température Porte Vitrée			212
OXMIT182NPD I température Porte Pleine			143
OXMIT182PPD I température Porte Pleine			143
OXMIT182NVSD/NVND I température Porte Vitrée			172
OXPIT98NPD I température Porte Pleine			114
OXPIT98PPD I température Porte Pleine			114
OXPIT98NVSD/NVND I température Porte Vitrée			143
OXGMT225NPD/ NPG Multi- températures Porte Pleine			172
OXGMT225NVSD	Multi-températures	Porte Vitrée	212
OXMMT177NPD	Multi-températures	Porte Pleine	143
OXMMT177NVSD	Multi-températures Porte Vitrée		172
OXPMT98NPD	Multi-températures	Porte Pleine	114
OXPMT98NVSD Multi- températures Porte Vitrée			143
OXG3T199NPD/ NPG 3 températures Porte Pleine			172
OXG3T199NVSD/NVND	3 températures	Porte Vitrée	212
OXM3T15INPD	3 températures	Porte Pleine	143
OXM3T15INVSD/NVND	3 températures	Porte Vitrée	172
OXG2T206NPD/ NPG 2 températures Porte Pleine			212
OXG2T206NVSD	2 températures	Porte Vitrée	252

Afin de monter correctement la poignée de votre cave à vin équipée d'une porte pleine, veuillez suivre les instructions suivantes.
