3 KM - Haut-parleur FOCAL - Notice d'utilisation et mode d'emploi gratuit

Marque	Focal
Modèle	3 KM (K2 Power)
Type de produit	Haut-parleur médium
Diamètre	80 mm
Profondeur d'encastrement	27,3 mm
Type de membrane	K2 sandwich à profil « M »
Puissance maximale	120 W
Puissance nominale RMS	60 W
Sensibilité (2,83 V/1 m)	89 dB
Réponse en fréquence	200 Hz - 9 kHz
Impédance	4 Ω
Type de moteur	Néodyme
Diamètre de la bobine	35 mm
Suspension	TMD
Utilisation recommandée	Voiture, système 3 voies
Entretien	Dépoussiérage avec un chiffon sec ; grille avec un chiffon humide. Ne pas utiliser de solvants.
Période de rodage	Environ 20 heures à niveau moyen
Garantie	2 ans (conditions selon pays)

FOIRE AUX QUESTIONS - 3 KM FOCAL

Quel amplificateur utiliser avec le Focal 3 KM ?

Il est recommandé d'utiliser un amplificateur délivrant une puissance 20 % supérieure à la puissance totale de l'installation (soit environ 72 W RMS pour ce haut-parleur). Consultez votre revendeur pour un choix adapté.

Comment câbler le haut-parleur 3 KM ?

Utilisez un câble avec repère de polarité (+/-). Branchez le bornier fourni en respectant les polarités. Assurez-vous que l'amplificateur est éteint lors du branchement.

Quelle est la profondeur d'encastrement minimale nécessaire ?

La profondeur d'encastrement est de 27,3 mm. Vérifiez l'espace disponible avant de percer les trous de montage.

Puis-je installer le 3 KM dans une porte de voiture ?

Oui, à condition de respecter les dimensions et de s'assurer qu'aucun objet ne traverse la grille. Fixez solidement le haut-parleur pour éviter les vibrations.

Quelle fréquence de coupure utiliser pour le médium 3 KM ?

Pour une configuration 3 voies, utilisez une fréquence de coupure de 400 Hz avec le woofer et de 4 kHz avec le tweeter. Reportez-vous au tableau de configuration fourni.

Comment entretenir le haut-parleur Focal 3 KM ?

Dépoussiérez avec un chiffon sec. Pour la grille, utilisez un chiffon humide. N'utilisez jamais de solvants, détergents ou produits corrosifs.

Est-il nécessaire de roder le haut-parleur ?

Oui, une période de rodage d'environ 20 heures à niveau moyen est recommandée pour stabiliser les caractéristiques mécaniques et profiter pleinement des performances.

Que faire si le son est déformé ou faible ?

Vérifiez la polarité du câblage, l'impédance (4 Ω) et la puissance de l'amplificateur. Un manque de puissance peut endommager le haut-parleur. Consultez un professionnel si nécessaire.

Le haut-parleur 3 KM est-il compatible avec un système d'origine ?

Oui, il peut être monté en emplacement d'origine si l'espace le permet. Vérifiez les dimensions et la profondeur. Adaptez si nécessaire avec des entretoises.

Quelle est la garantie du Focal 3 KM ?

En France, la garantie est de 2 ans à partir de la date d'achat, non transmissible. Pour les autres pays, consultez le distributeur officiel Focal-JMlab local.

MODE D'EMPLOI 3 KM FOCAL

Manuel d'utilisation / User manual

K2 POWER M

Manuel d'utilisation / User manual

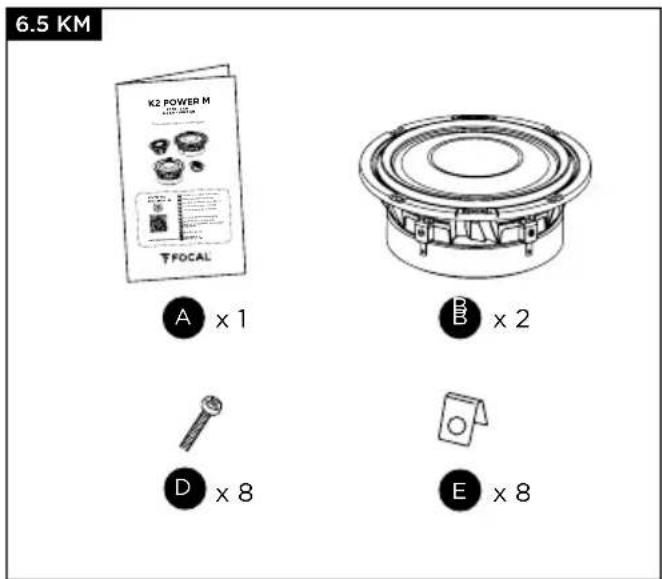

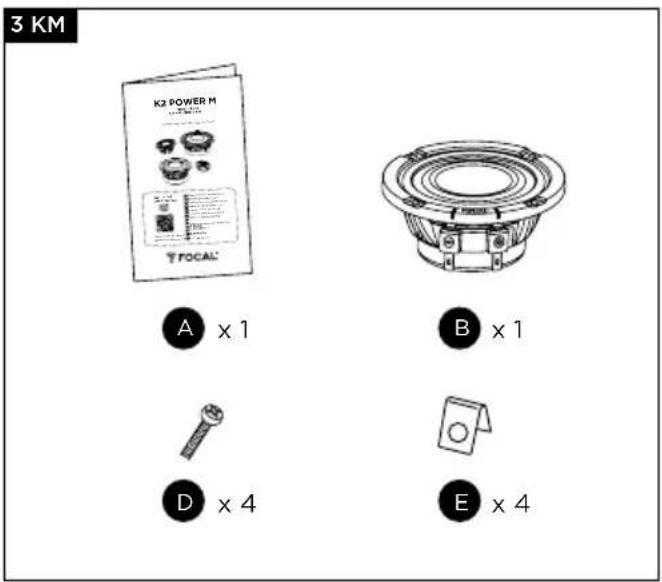

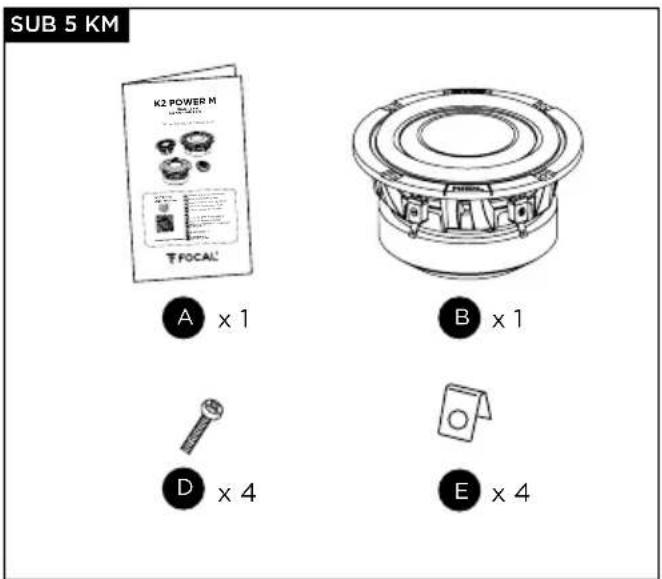

1

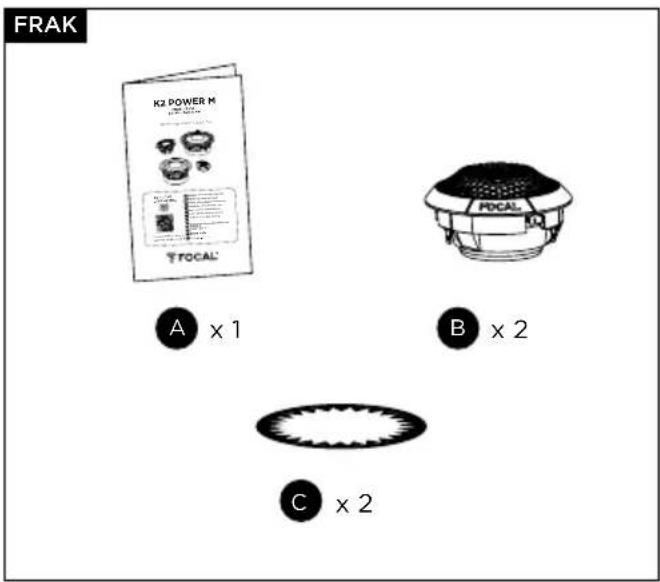

2

K2 POWER M

Manuel d'utilisation / User manual

3

Active filter setup suggested frequency rangeConfiguration filtre actif,réponses en fréquence suggérées
	2-way 3-way
SUB 5 KM 30Hz/70-100Hz 30Hz/70-100Hz
6.5 KM 50Hz/2.5kHz 50Hz/400Hz
3 KM 400Hz/4kHz
FRAK 1.5-3Hz/30kHz 4kHz/30kHz

Active filter setup suggested frequency rangeConfiguration filtre actif,réponses en fréquence suggérées
	Center channel Surround
SUB 5 KM
6.5 KM
3 KM 300Hz/13kHz 300Hz/14kHz
FRAK 600Hz/30kHz

K2 POWER M

Manuel d'utilisation / User manual

Manuel d'utilisation / User manual

Manuel d'utilisation / User manual

Type Subwoofer
Subwoofer 145 mm
Profondeur 69 mm
Membrane K2 sandwich à profil «M »
Puissance max. 400 W
Puissance nom. 200 W RMS
Sensibilité (2,83 V/1 m) 86 dB
Réponse en fréquence 35 Hz - 250 Hz
Impédance 4 Ω
Moteur Ferrite
Diamètre bobine 60 mm
Suspension Catenary profile
Caisson Clos (Volume/F-3 dB)	4 L / 41 Hz6 L / 39 Hz

SUB 5 KM

Type Woofer

Woofer 165 mm

Profondeur 54 mm

Membrane K2 sandwich à profil «M»

Puissance max. 240 W

Puissance nom. 120 W RMS

Sensibilité (2,83 V/1 m) 92,5 dB

Réponse en fréquence 50 Hz - 5 kHz

Impédance 4 Ω

Moteur Ferrite

Diamètre bobine 60 mm

Suspension TMD

6.5 KM

Type Médium
Médium 80 mm
Profondeur 27,3 mm
Membrane K2 sandwich à profil « M »
Puissance max. 120 W
Puissance nom.	60 W RMS
Sensibilité (2,83 V/1 m)	89 dB
Réponse en fréquence 200 Hz - 9 kHz
Impédance 4 Ω
Moteur	Néodyme
Diamètre bobine	35 mm
Suspension TMD	®

3 KM

Type Tweeter

Tweeter 32 mm

Profondeur 19,5 mm

Membrane Aluminium/Magnésium à profil «M»

Puissance max. 150 W

Puissance nom. 25 W RMS

Sensibilité (2,83 V/1 m) 91 dB

Réponse en fréquence 600 Hz - 32 kHz

Impédance 4 Ω

Moteur Néodyme

Diamètre bobine 25 mm

Suspension TMD

FRAK

Type Tweeter
Tweeter 1	^1/4 (32mm)
Depth 3/4" (19.5mm)
Cone Aluminium/Magnesium, M-profile
Maximum power	150W
Nominal power	25W RMS
Sensitivity (2.83V/1m) 91dB
Frequency response	600Hz - 32kHz
Impedance 4 Ω
Magnet	Neodymium
Voice-coil diameter	1" (25mm)
Suspension TMD	^3

À LIRE EN PREMIER !

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES !

	Symbole de mise en garde. Ce symbole est destiné à prévenir l’utilisateur de la présence d’instructions importantes mentionnées dans le manuel d’utilisation et relatives à la manipulation et à l’entretien de l’appareil.
1. Lire ces instructions.2. Conserver ces instructions.3. Observer tous les avertissements.4. Suivre toutes les instructions.5. Afin d’éviter des dommages auditifs éventuels, ne pas écouter les enceintes à un niveau sonore élevé pendant une longue durée. L’écoute d’enceintes à forte puissance peut endommager l’oreille de l’utilisateur et entraîner des troubles auditifs (surdité temporaire ou définitive, bourdonnements d’oreille, acouphènes, hyperacousie). L’exposition des oreilles à un volume excessif (supérieur à 85 dB) pendant plus d’une heure peut endommager l’ouïe irréversiblement.	6. Si un caisson de basses est installé dans le véhicule, il est primordial de le sécuriser en le fixant fermement. Nous recommandons de fixer le caisson au plancher ou au châssis du véhicule par sécurité. S’il n’est pas fixé correctement, il pourrait être un projectile en cas d’accident. C’est d’autant plus important si le caisson est installé dans une voiture à hayon, un break, un véhicule utilitaire ou un van.(CEI 60417-6044)	7. Si des cordons ou faisceaux sont fournis, les utiliser de façon adéquate comme mentionné dans cette notice sans les remplacer, ni les modifier de quelque façon que ce soit.8. Si le kit ou faisceau comprend un fusible, ce dernier ne doit être remplacé que par un fusible de même calibre.

Les modalités d'installation et de fixation des enceintes sur quelque surface qu'elle soit (plancher ou châssis du véhicule) répondent à des conditions et normes d'installation, d'aménagement, de sécurité et de câblage en vigueur applicables aux surfaces et/ou supports concernés. De plus, les produits peuvent vibrer et endommager les supports sur lesquels ils sont fixés. C'est la raison pour laquelle l'opération d'installation doit être effectuée par un professionnel qualifié, connaissant les normes d'installation et de sécurité. Focal ne fournit aucune garantie

de destination à un support ou une installation donnée, la mise en œuvre de l'installation des enceintes relevant du seul client. Focal ne saurait donc être tenue responsable à quelque titre que ce soit en cas d'incident, accident et/ou toute autre conséquence ou dommage de quelque nature qu'il soit lié à l'installation des enceintes.

En cas de problème, s'adresser à votre revendeur Focal.

Pour validation de la garantie Focal-JMlab, il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Vous venez d'acquérir un produit Focal et nous vous en remercions. Bienvenue dans notre univers, celui de la Haute-Fidélité. Innovation, tradition, excellence et plaisir sont nos valeurs ; notre seul objectif est de vous offrir un son pur, fidèle et riche. Afin d'exploiter toutes les performances de votre produit, nous vous conseillons de lire les instructions de ce livret, puis de le conserver soigneusement pour pouvoir vous y référer ultérieurement.

En premier lieu, vérifier l'espace disponible pour l'encastrement des haut-parleurs (se reporter aux plans sur l'emballage ), puis procéder aux découpes. Dans le cas d'un montage en emplacement d'origine, vérifier qu'il y ait suffisamment d'espace entre le haut-parleur et la grille de protection.

• Tenir les haut-parleurs à l'écart des copeaux métalliques et des poussières lors des découpes.
• Nettoyer soigneusement avant de procéder au montage des haut-parleurs.
• S'assurer qu'aucun objet ne traverse la grille, cela pourrait endommager les haut-parleurs.

Choix de l'amplificateur

Ce n'est pas l'excès de puissance d'un amplificateur qui risque de détériorer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. L'utilisation d'un amplificateur délivrant une puissance 20% supérieure à la puissance totale de l'installation est recommandée pour éviter toute surcharge ou endommagement des produits. Votre revendeur saura vous aiguiller, en fonction de vos goûts et de votre budget.

Veiller à respecter les recommandations de votre amplificateur afin de brancher correctement chaque produit de la ligne K2 Power M.

Câblage avant l'installation

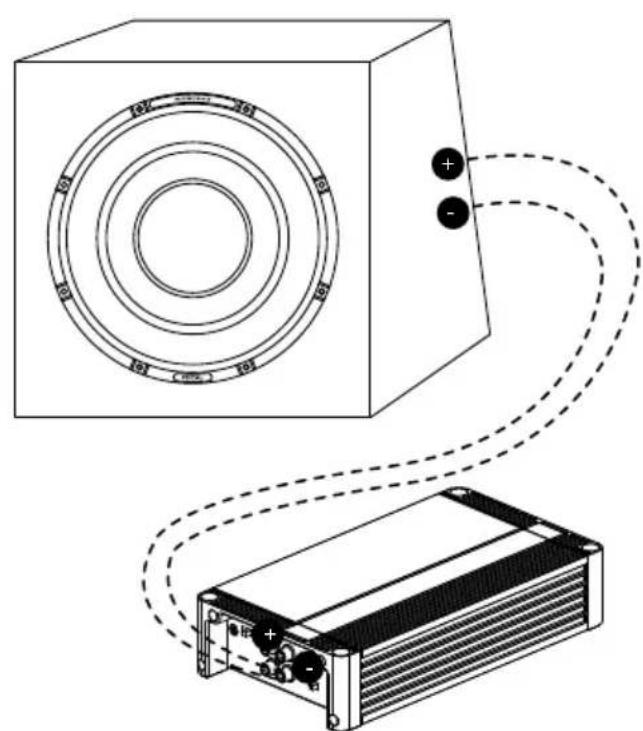

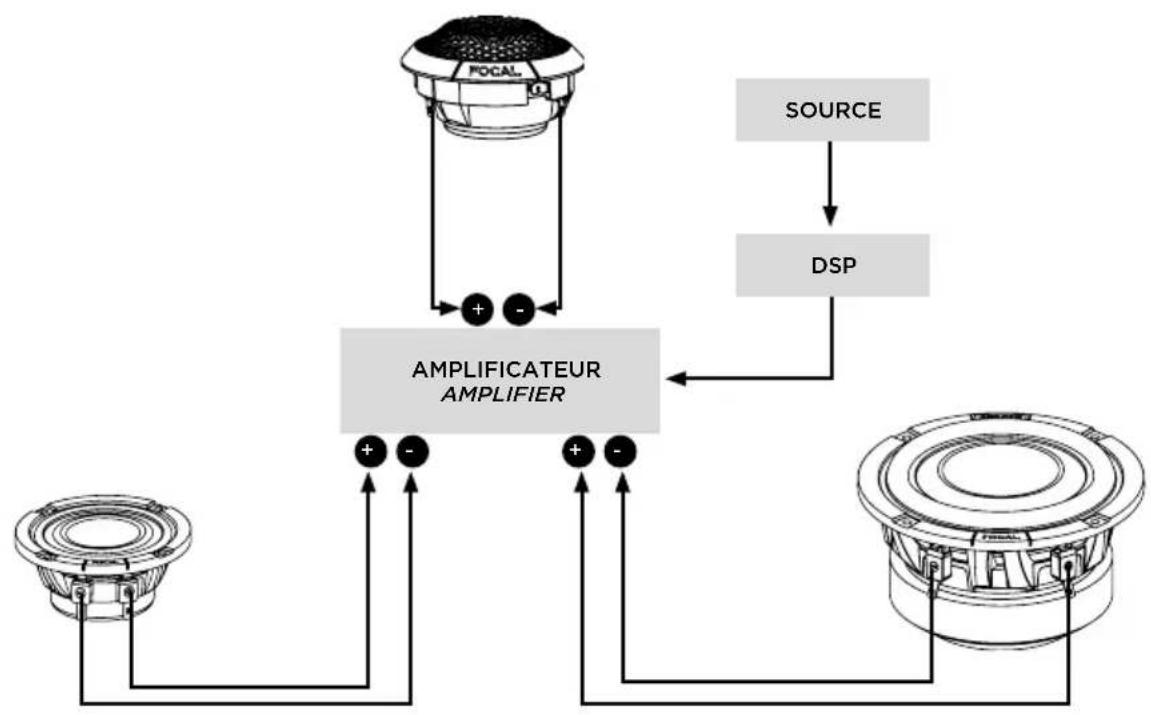

Vous ne pourrez envisager le montage de vos enceintes qu'après branchement à l'aide du bornier se trouvant sur les haut-parleurs (fig. 3). Nous vous conseillons d'utiliser du câble avec un repère de manière à respecter la polarité des haut-parleurs (+/-).

INSTALLATION

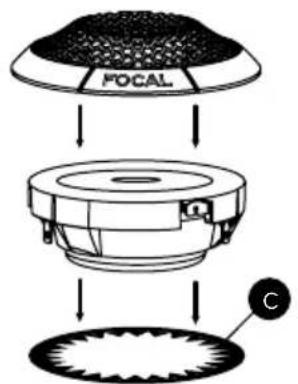

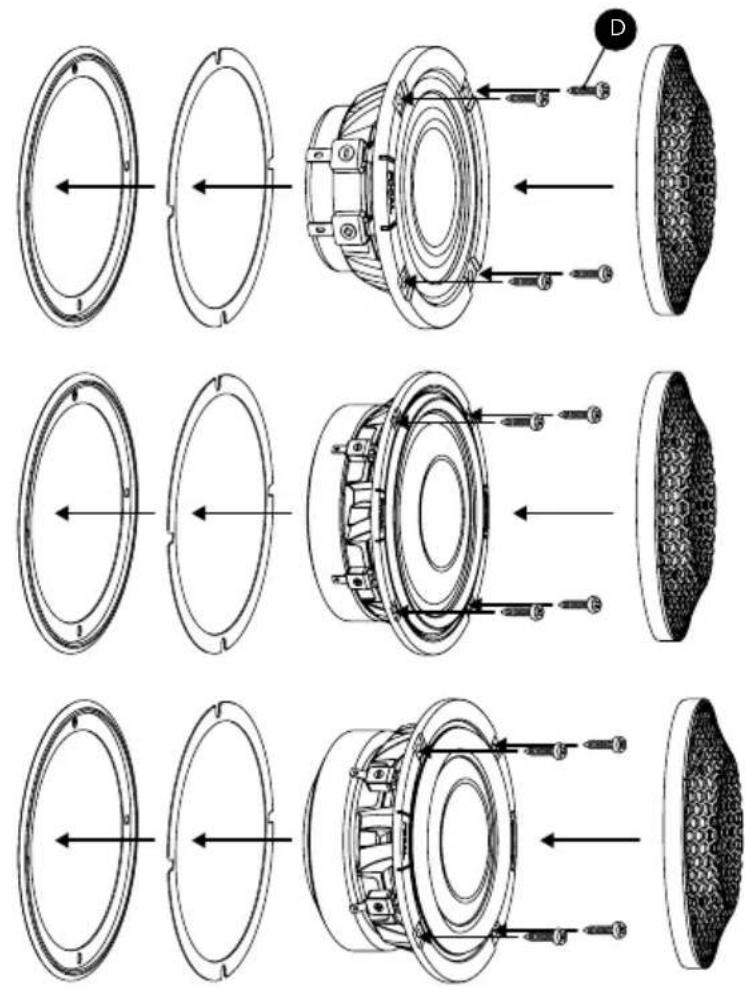

Veiller à utiliser des vis adaptées afin de ne pas endommager votre caisson, les garnitures de votre véhicule ou d'autres de ses composants (fig. 1).

Positionnement des enceintes

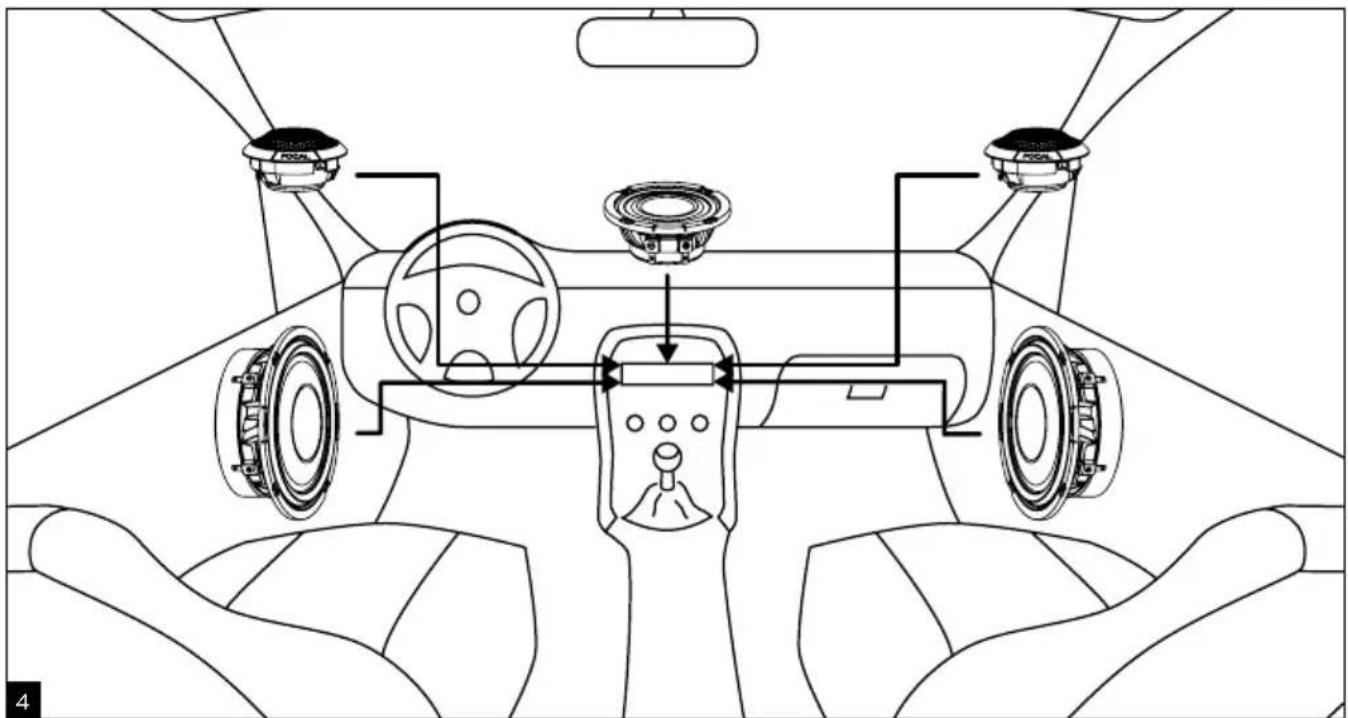

Les haut-parleurs de la gamme ont été étudiés pour restituer le plus fidèlement possible toutes les formes de musiques. Il convient néanmoins d'observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste (fig. 4 & 5).

SUB 5 KM

Veiller à utiliser des vis adaptées afin de ne pas endommager votre caisson, le plancher de votre véhicule ou d'autres de ses composants (fig. 8). Connecter votre subwoofer à l'amplificateur à l'aide du bornier se trouvant sur le côté du haut-parleur (fig. 9). Veiller à ce que le subwoofer soit dirigé vers un espace dégagé afin d'obtenir de meilleures performances acoustiques.

Volume(L) Fréquence	/Frequency F-3(Hz)
4 41
6 39

(fig. 6)

PRÉCAUTIONS PARTICULIÈRES

Entretien

L'entretien des haut-parleurs K2 Power M se limite à un dépoussiérage à l'aide d'un chiffon sec. Si la grille est tâchée, nous vous recommandons simplement l'utilisation d'un chiffon humide. Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles à récurer pour nettoyer la surface des haut-parleurs.

Période de rodage

Les haut-parleurs utilisés sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au mieux de leurs possibilités. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos haut-parleurs une vingtaine d'heures à niveau moyen. Une fois les caractéristiques des haut-parleurs totalement stabilisées, vous pourrez profiter intégralement des performances de vos produits de la ligne K2 Power M.

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans, non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
