LNB45ABB - Caméra de surveillance Lorex - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil LNB45ABB Lorex au format PDF.
| Type de produit | Caméra de surveillance |
| Marque | Lorex |
| Modèle | LNB45ABB |
| Alimentation | PoE (Power over Ethernet) ou adaptateur secteur 12 V CC (non inclus, régulé requis) |
| Connectivité | Ethernet RJ45 (PoE), connecteur d'alimentation 12 V CC |
| Résolution | Full HD 1080p (estimation) |
| Vision nocturne | Oui, avec filtre coupe-IR mécanique et voyant IR |
| Audio | Microphone intégré |
| Stockage local | Fente pour carte microSD (non incluse) |
| Réinitialisation | Bouton de réinitialisation (appuyer 10 secondes) |
| Détection intelligente | Détection de personnes et véhicules (via NVR compatible) |
| Angle de vue | Non spécifié (estimation : 90° - 110°) |
| Résistance aux intempéries | Capuchon résistant, installation couverte recommandée |
| Température de fonctionnement | Non spécifiée (estimation : -20°C à 50°C) |
| Dimensions (approximatives) | Environ 70 x 70 x 180 mm (sans pied) |
| Poids (approximatif) | Environ 0,3 kg |
| Matériau | Plastique robuste et métal |
| Fixation | Support mural avec vis et chevilles fournies |
| Compatibilité | Enregistreurs Lorex compatibles (consulter lorex.com/compatibility) |
| Technologie ePoE | Oui, jusqu'à 600 m avec câble Ethernet adapté |
| Entretien | Nettoyer avec un linge humide, sans produits abrasifs |
| Sécurité | Ne pas démonter, ne pas immerger, utiliser une alimentation régulée |
| Garantie | Consulter la politique de garantie matérielle limitée sur lorex.com |
FOIRE AUX QUESTIONS - LNB45ABB Lorex
Questions des utilisateurs sur LNB45ABB Lorex
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caméra de surveillance au format PDF gratuitement ! Retrouvez votre notice LNB45ABB - Lorex et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LNB45ABB de la marque Lorex.
MODE D'EMPLOI LNB45ABB Lorex
A4 LNB45ABB LNB45ABW
FR - Mesures de sécurité
- Veuillez suivre les directives pour assurer une utilisation et une manipulation sécuritaires du produit.
- Utiliser la caméra à la température donnée, aux niveaux d'humidité et de tension mentionnés dans les spécifications de la caméra.
- Ne pas démonter la caméra.
- Ne pas pointer votre caméra vers le soleil ou une source intense de lumière.
- Un nettoyage périodique peut s'avérer nécessaire. Utiliser un linge humide seulement. N'utilisez pas de nettoyants à base de produits chimiques abrasifs.
- Le câble fourni est conçu uniquement pour un montage en surface (Non-UL). Les câbles pour installations encastrées et verticales sont vendus séparément (type CMR). Ces câbles ainsi que d'autres types de câbles sont offerts sur lorex.com.
- Il est recommandé de brancher la caméra au NVR ou à un commutateur PoE externe. Si vous utilisez un bloc d'alimentation CC (non inclus) avec la caméra, une alimentation RÉGULÉE est NÉCESSAIRE pour l'utilisation de cette caméra. L'utilisation d'un bloc d'alimentation non régulé et non conforme peut endommager ce produit et annuler la garantie.
Clauses de non-responsabilité
- Ne pas utiliser la caméra qu'avec des enregistreurs Lorex compatibles. Pour accéder à la liste complète, veuillez consulter : lorex.com/compatibility.
- Ne pas immerger l'appareil dans l'eau. Installation recommandée dans un emplacement couvert.
- Cet appareil comprend un filtre coupe-IR mécanique autonome. Lorsque la caméra passe du mode diurne au mode nocturne, un bruit de clic peut être entendu provenant de la caméra. Ce clic est normal et indique que le filtre de l'appareil photo fonctionne.
- L'enregistrement audio ou du visage sans consentement est illégal dans certaines juridictions. Lorex Corporation décline toute responsabilité concernant l'usage de produits non conformes aux lois locales.
Weather-resistant Cap Capuchon résistant aux intempéries Tapa resistente a la intemperie
Tools Needed / Outils nécessaires / Herramientas necesarias:
- Drill
Perceuse / Taladro
- Screwdriver
Tournevis / Destornillador

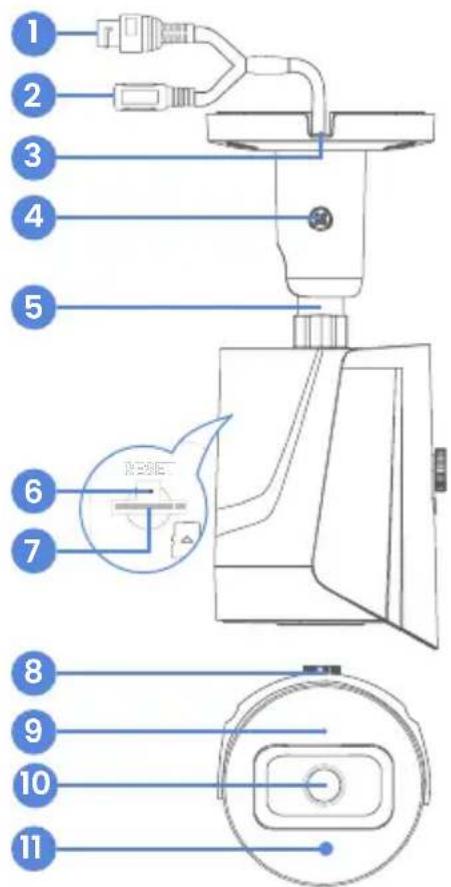

Overview • Aperçu • Descripción general
- Ethernet Connector Connecteur Ethernet Conector Ethernet
- 12V DC Power Connector Connecteur d'alimentation 12 V c.c. Conector eléctrico de 12 V CC
- Cable Notch Encoche du câble Ranura para cables
- Adjustment Screw Vis de réglage Tornillo de ajuste
-
Adjustment Knob Encoche d'ajustement Perilla de ajuste
-
Reset Button* Bouton de réinitialisation* Botón de reinicio*
- MicroSD Card Slot Fente pour carte MicroSD Ranura para tarjeta MicroSD
- Sun Shield & Adjustment Screw Pare-soleil et vis de réglage Parasol y tornillo de ajuste
- Microphone Microphone Micrófono
- Camera Lens Lentille de la caméra Lente de la cámara
- IR (Infrared) Light Voyant IR (infrarouge) Luz IR (infrarroja)
*To reset, press and hold for 10 seconds Pour réinitialiser, appuyer et maintenir enfoncé pendant 10 secondes Para reiniciar, mantenga presionado por 10 segundos
Avant l'installation, assurez-vous que la caméra est prête à capturer des images en la connectant au port PoE du NVR à l'aide du câble Ethernet.
FR - Conseils pour l'installation de la caméra
- Réfléchissez à ce que vous voulez surveiller et trouvez la meilleure zone de couverture.
- Placez la caméra à proximité de la zone d'intérêt.
- Évitez de placer la caméra directement devant des obstacles tels que des arbres, des briques, des gouttières ou des surfaces réfléchissantes.
- Installez les caméras où elles seront difficiles à atteindre par les voleurs et les vandales.
- Assurez-vous que la surface de montage peut supporter au moins 0,8 lb/0,36 kg (3 fois le poids de la caméra).
- La position idéale est à environ 3 mètres (10 pi) au-dessus du sol, avec un angle de 15^ vers le bas.
- Fixez les câbles de manière à ce qu'ils ne puissent être vus ou coupés facilement.
FR - Installation de la caméra
Avertissement! Assurez-vous que la surface de montage peut supporter 1,4 kg (3,18 lb), soit 3 fois le poids de la caméra.
- Utilisez le gabarit de montage pour marquer et percer les trous pour les vis et le câble de la caméra.
Remarque : Pour acheminer les câbles le long d'un mur, utilisez l'encoche de la caméra. - Insérez les ancrages pour les surfaces telles que les cloisons sèches, le bois, la brique, la maçonnerie ou le béton.
- Faites passer le câble de la caméra par l'ouverture de la surface ou l'encoche du câble.
- Branchez une extrémité du câble Ethernet dans le connecteur Ethernet de la caméra et l'autre extrémité dans le port PoE du NVR.
- Fixez le capuchon résistant aux intempéries en le tournant sur le connecteur Ethernet de la caméra. S'il est exposé à la pluie, scellez-le avec du silicone ou du ruban adhésif.
- Fixez le support de la caméra à la surface à l'aide des vis fournies et d'un tournevis.
- Desserrez la vis de réglage pour positionner la caméra, puis serrez-la fermement.
- Important! Retirez le film de vinyle de l'objectif de la caméra pour obtenir une vue claire.
La caméra prend-elle en charge la technologie ePoE?
Oui, la caméra est compatible avec la technologie ePoE. Avec ePoE, vous pouvez connecter la caméra à une distance maximale de 600 m (2000 pi) à l'aide d'un seul câble Ethernet, alors que la limite standard est de 100 m (328 pi). Cette technologie permet la transmission de l'alimentation et des données par le même câble. Le NVR auquel elle se connecte doit également être équipé d'un port ePoE, essentiel pour fournir l'alimentation et assurer une communication efficace avec la caméra.
Puis-je utiliser un commutateur PoE pour connecter la caméra au NVR?
Oui, vous pouvez connecter la caméra au NVR en la branchant à un commutateur PoE, disponible sur lorex.com.
Comment puis-je accéder aux images de la caméra à partir de mon téléphone?
Pour visionner les images de la caméra depuis votre téléphone, utilisez l'application NVR compatible. Suivez le guide du NVR pour télécharger l'application et ajouter l'enregistreur à votre compte.
Comment réduire les fausses alertes?
Tout d'abord, gérez les notifications en les programmant ou en mettant les alertes en veilleuse dans les paramètres de l'application ou du NVR. Ensuite, optimisez les performances de la caméra en affinant les paramètres de détection des personnes et des véhicules et en dessinant des zones de mouvement afin de recevoir des alertes uniquement pour les mouvements détectés dans ces zones désignées.
Comment puis-je configurer la détection de personnes et de véhicules?
Allez dans les paramètres du NVR de Events > Smart Motion Plus ou Person and Vehicle Detection. Activez la détection de 'Person and Vehicle' (personnes et de véhicules), dessinez des zones de mouvement pour créer des zones désignées pour la détection et choisissez comment le système réagira aux événements de détection en définissant les options de 'Trigger' (déclenchement). Pour des instructions détaillées, consultez le manuel du NVR sur help.lorex.com et recherchez le numéro de modèle du NVR.
Pour obtenir une assistance connexe, balayer le code QR ou consulter le site :
Register Your Product • Enregistrez votre produit • Registre su producto
Veuillez lire nos Termes de Service et notre Politique de Garantie Matérielle Limitée sur le site:
