Type de produit	Variateur universel modulaire
Marque	Theben
Référence fabricant	5340001
Tension d'alimentation	230 V CA / 50 Hz
Charge max. incandescence / halogène	400 W
Charge max. transformateur électronique (C)	300 W
Charge max. transformateur inductif (L)	400 W
Types de lampes compatibles	Incandescence, halogène, LED 230 V dimmables, fluocompactes dimmables
Détection automatique de charge	R, L et C
Scènes de lumière programmables	3
Commande	1 ou 2 boutons-poussoirs
Montage	Rail DIN, 1 module
Longueur de câble max. (bouton-poussoir)	100 m
Consommation en veille	0,2 W
Perte de puissance max.	4,5 W
Température de fonctionnement	-30 °C à +50 °C
Indice de protection	IP 20
Classe de protection	Classe II
Norme éclairage d'escalier	DIN 18015-2
Fonctions spéciales	Réveil, sommeil, minuterie d'escalier, compatible détecteur de mouvement

FOIRE AUX QUESTIONS - DIMAX 534 THEBEN

Quels types de lampes sont compatibles avec le THEBEN DIMAX 534 ?

Le DIMAX 534 est compatible avec les lampes à incandescence, les lampes halogène (230 V et basse tension avec transformateur), les LED 230 V dimmables et les lampes fluocompactes dimmables. Le variateur détecte automatiquement le type de charge connectée (R, L ou C), ce qui simplifie l'installation.

Quelle est la puissance maximale supportée par le DIMAX 534 ?

La charge maximale dépend du type de lampe :

• Lampes à incandescence et halogène : 400 W
• Transformateur inductif (charge L) : 400 W
• Transformateur électronique (charge C) : 300 W
• Lampes fluocompactes dimmables : 400 W (coupure de fin de phase)

Ne dépassez pas ces valeurs pour éviter toute surchauffe du module.

Comment programmer les 3 scènes de lumière du DIMAX 534 ?

Appuyez longuement sur le bouton-poussoir jusqu'à atteindre le niveau d'éclairage souhaité, puis relâchez pour mémoriser la scène. Pour rappeler plusieurs scènes via une entrée séparée, un module à diodes est nécessaire. Trois scènes de lumière indépendantes peuvent ainsi être configurées et rappelées.

Comment fonctionne la minuterie d'escalier du DIMAX 534 ?

La fonction minuterie d'escalier (conforme à la norme DIN 18015-2) maintient l'éclairage pendant une durée programmée, puis signale l'extinction imminente par une variation progressive de la luminosité. Ce préavis d'extinction permet aux usagers de l'escalier d'anticiper la coupure de la lumière.

Pourquoi mon variateur clignote-t-il avec des ampoules LED ?

Ce phénomène survient généralement avec des LED non dimmables ou incompatibles. Utilisez exclusivement des ampoules LED 230 V portant la mention dimmable. Si le clignotement persiste, vérifiez que la charge totale atteint le minimum requis par le variateur, ou consultez la liste de compatibilité LED du fabricant.

Comment activer ou désactiver les fonctions réveil et sommeil ?

Les fonctions réveil (montée progressive de la lumière) et sommeil (descente progressive) sont activables et désactivables depuis les paramètres du variateur. Ces fonctions permettent de créer des ambiances douces lors de l'allumage ou de l'extinction de l'éclairage. Référez-vous à la notice fournie avec le produit pour la procédure exacte.

Le DIMAX 534 est-il compatible avec un détecteur de mouvement ?

Oui, le DIMAX 534 peut fonctionner avec un détecteur de mouvement compatible avec les variateurs électroniques. Cette combinaison permet un éclairage automatique avec gestion de la luminosité. Vérifiez avant l'achat que le détecteur choisi est bien prévu pour fonctionner avec des charges variables.

Comment installer le DIMAX 534 dans un tableau électrique ?

Le DIMAX 534 s'installe sur rail DIN au format 1 module, dans un tableau électrique standard. Il se raccorde à un ou deux boutons-poussoirs. La longueur de câble maximale entre le variateur et les boutons-poussoirs est de 100 m. L'installation doit être réalisée par un électricien qualifié.

Quelle est la consommation en veille du DIMAX 534 ?

En veille, le DIMAX 534 consomme seulement 0,2 W, ce qui en fait un module très économe en énergie. La perte de puissance maximale du module lui-même est de 4,5 W en fonctionnement.

Peut-on utiliser le DIMAX 534 dans un immeuble collectif ou un ERP ?

Oui, le DIMAX 534 est conçu pour les habitations individuelles et collectives ainsi que pour les ERP (hôtels, hôpitaux, bureaux). Sa fonction d'éclairage d'escalier est conforme à la norme DIN 18015-2, ce qui facilite la mise en conformité des installations.

Que faire si l'éclairage ne varie pas ou reste bloqué à un niveau ?

Vérifiez en priorité que vos lampes sont bien de type dimmable et que la charge totale est dans la plage admissible. Contrôlez le câblage des boutons-poussoirs et assurez-vous que le variateur a bien détecté le type de charge. Un reset du variateur (coupure alimentation quelques secondes) peut également résoudre un blocage logiciel.

Dans quelle plage de température le DIMAX 534 fonctionne-t-il ?

Le DIMAX 534 supporte une température ambiante de -30 °C à +50 °C. Son indice de protection est IP 20, ce qui le réserve à une installation en tableau électrique à l'intérieur. Il est de classe de protection II (double isolation).

MODE D'EMPLOI DIMAX 534 THEBEN

Consignes de sécurité fondamentales 3

• Utilisation conforme à l'usage prévu
• Elimination

Éléments de commande 7

Description générale des fonctions 8

Description des fonctions 9

-Fonction réveil 9 -Fonction sommeil 9 -Fonction d'allumage et de variation combinée 9 -Luminosité minimale 10 -Luminosité d'allumage 10 -Ambiance d'éclairage 11 Plusieurs ambiances d'éclairage avec le module à diodes 12 -Fonctions dédiées aux lampes fluocompactes dimmables (LFC) 13

-Fonction universelle 14 -Fonctions destinées aux lampes standard 14

Caractéristiques techniques 18

Adresse du service après-vente/Hotline 18

Avertissement

Danger de mort par suite d'électrocution ou d'incendie.

Seul un électricien spécialisé est habilité à procéder au montage.

• Le variateur est prévu pour le montage sur rails DIN (selon EN 60715)

Utilisation conforme à l'usage prévu

• Le variateur universel répond à la norme CEI/EN 60669-2-1. Il assure la commutation et la variation de la luminosité de différents types d'éclairages, tels que les lampes à incandescence, les lampes halogène, les lampes halogène à haute tension, les lampes halogène à basse tension (conventionnelles ou avec transformateur électronique) ou les lampes à économie d'énergie dimmables (lampes fluocompactes) ou lampes dimmables à LED 230 V. Le réglage de la luminosité s'effectue par l'intermédiaire du bouton-poussoir raccordé au variateur. Il s'utilise dans des locaux fermés
• Le variateur universel est équipé d'un mécanisme d'activation et de désactivation « doux » qui préserve les lampes, d'un système d'identification automatique du type de charge (sauf pour les lampes fluocompactes), d'une protection contre la surchauffe prévenant toute surcharge, ainsi que d'une protection contre les courts-circuits

Élimination

Procéder à l'élimination du variateur universel selon les directives de protection de l'environnement (déchets d'équipements électriques et électroniques)

Danger de mort, risque d'électrocution!

Seul un électricien spécialisé est habilité à procéder au montage! Couper la tension! Recouvrir ou protéger les pièces sous tension situées à proximité. Protéger contre toute remise en marche! Vérifier l'absence de tension! Mettre à la terre et court-circuiter!

Monter le variateur dans la partie inférieure du tableau de distribution, afin d'éviter toute exposition à des températures tropées pendant l'utilisation. > Si la puissance raccordée est >300 W, réserver un espace libre de 8 mm à gauche et à droite de l'appareil.

Les transformateurs électroniques et conventionnels doivent toujours être utilisés avec la charge minimale indiquée par le fabricant. N'utiliser que des lampes fluocompactes dimmables; les lampes fluocompactes normales risquent d'être détruites. Déconnecter le variateur avant de modifier la charge. Lors d'un changement de lampe, couper l'alimentation électrique (au niveau du coffret à fusibles), afin de réactiver l'identification automatique de la charge. Ne pas monter les raccords de charge (L') des variateurs en parallèle. Ne pas shunter ni court-circuiter le variateur. Ne pas installer de transformateur de séparation ou de réglage en avant du variateur. Éclairage dimmable à isolation galvanique (p. ex. dans une salle de bains) : utiliser des lampes halogène 12 V. Les transformateurs pour lampes halogène 12 V ont une isolation galvanique suffisante. Ne pas mélanger des transformateurs bobinés et des transformateurs électroniques. Ne pas installer des transformateurs bobinés avec des lampes fluocompactes ou à LED. Ne pas raccorder de bouton-poussoir à une lampe au néon. Une bonne identification automatique de la charge n'est possible que si une charge est raccordée.

Utiliser uniquement des transformateurs homologués par le fabricant pour le fonctionnement en gradateur.

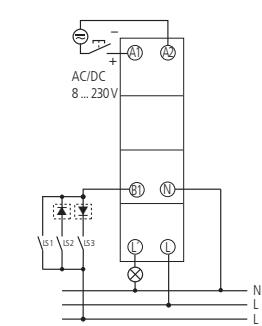

Raccordement 230 V

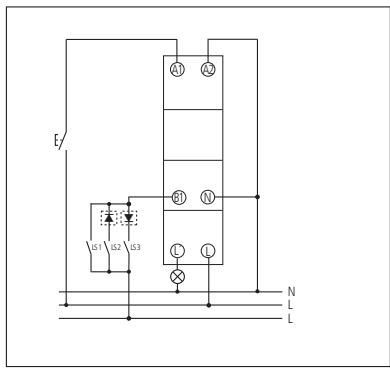

Raccordement 230 V

LS 1 = ambiance d'éclairage 1 LS 2 = ambiance d'éclairage 2 LS 3 = ambiance d'éclairage 3

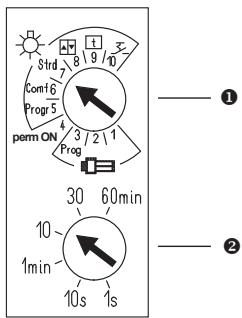

Éléments de commande

• Sélecteur rotatif pour le réglage de 10 fonctions (voir p. 13 ss.) Potentiomètre pour le réglage de la durée de variation de 1 s à 60 min (pour la fonction réveil et sommeil, la fonction minuterie d'escalier et la fonction commutateur) Pour la description des fonctions, voir p. 16 ss.

Le variateur est désactivé (entree a1/a2).

• 1 x pression courte sur le bouton (< 1 s) -> allumer à la luminosité d'allumage enregistrée -1 x pression longue sur le bouton (> 1 s) -> allumer à la luminosité minimale et augmenter l'intensité jusqu'à ce que le bouton soit relâché ou que la luminosité max. soit atteinte (fonction d'allumage et de variation combinée) -2 x pression courte sur le bouton -> Fonction réveil : le variateur allume l'éclairage à la luminosité minimale, puis augmente l'intensité pendant la durée de variation réglée (potentiomètre) jusqu'à atteindre la luminosité d'allumage mémorisée par apprentissage

Le variateur est activé (entree a1/a2).

-1 x pression courte sur le bouton (< 1 s) -> éteindre -1 x pression longue sur le bouton (> 1 s) -> -Le variateur augmente ou réduit l'intensité lumineuse.

• Le variateur s'arrête une fois la valeur minimale ou maximale atteinte.
• Chaque nouvelle pression permet de modifier le sens de variation.

-1 x pression longue sur le bouton (>10 s) ->

Enregistrer la luminosité d'allumage: La variateur augmente ou réduit l'intensité lumineuse jusqu'à atteindre la valeur minimale ou maximale. Si le bouton est enforcé pendant >10 s, la valeur de variation précédente (valeur de départ) est enregistrée comme luminosité d'allumage (enregistrement confirmé par un changement de luminosité). La luminosité d'allumage enregistrée est ensuite restaurée (voir p. 10).

• 2 x pression courte sur le bouton

→ Fonction sommeil: Le variateur réduit l'intensité lumineuse jusqu'à atteindre la luminosité minimale au cours de la durée de variation réglée (potentiomètre Θ), puis éteint l'éclairage.

Fonction réveil

• Le variateur augmente l'intensité lumineuse en passant de la luminosité minimale à la luminosité d'allumage mémorisée par passage au cours de la durée de variation réglée.

Fonction sommeil

• Le variateur réduit l'intensité lumineuse en passant de la valeur de variation actuelle à la luminosité minimale au cours de la durée de variation réglée, puis éteint l'éclairage.

Fonction d'activation et de variation combinée

• Le variateur allume l'éclairage à la luminosité minimale, et varie l'intensité jusqu'à ce que l'utilisateur relâche le bouton ou que la luminosité maximale soit atteinte.

Luminosité minimale

-La luminosité minimale est réglée par défaut de telle sorte que les lampes restent allumées.

Ajuster la luminosité minimale

Positionner le sélecteur rotatif sur 5 (sur 3 pour les lampes fluocompactes). L'éclairage passe à la luminosité minimale actuelle.

Appuyer sur le bouton-poussoir raccordé à A1/A2, et augmenter ou réduire l'intensité lumineuse jusqu'à ce que la valeur de luminosité soit atteinte. Relâcher le bouton-poussoir; la valeur de luminosité est enregistrée. Positionner à nouveau le sélecteur rotatif sur la fonction souhaitée.

Pourquoi ? Lorsque la luminosité est inférieure à un certain seuil, les lampes fluocompactes s'éteignent et ne se rallument plus.

Conseil : Allumer les lampes fluocompactes 5 minutes, puis régler la luminosité minimale.

Luminosité d'allumage

• Le variateur allume l'éclairage à la luminosité d'allumage mémorisée par apprenticassage (par défaut 100%).

- Mémoriser la luminosité d'allumage par apprentissage

Régler la luminosité d'allumage souhaitée.

Maintenir le bouton A1/A2 enfoncé jusqu'à ce que la valeur minimale ou maximale soit atteinte. Maintenir le bouton enfoncé 10 s supplémentaires : la valeur est mémorisée par apprentissage. La valeur de variation précédente est mémorisée comme luminosité d'allumage (enregistrement confirmé par un changement de luminosité). La luminosité d'allumage enregistrée est ensuite restaurée.

Ambiance d'éclairage

• Le bouton-poussoir raccordé à l'entrée B1 permet d'appeler jusqu'à 3 ambiances d'éclairage. Le module à diodes (907 0 367) est nécessaire pour gérer 2 ou 3 ambiances d'éclairage.

- Activer une ambiance d'éclairage :

Appuyer brievement sur le bouton raccordé à B1.

Mémoriser l'ambiance d'éclairage par apprentissage pour les fonctions 1, 2, 6, 7

Régler la valeur de luminosité à l'aide des boutons raccordés à A1/A2.

Appuyer sur le bouton-poussoir B1 (pour les ambiances d'éclairage LS1, LS2, LS3) pendant plus de 10 s ; la valeur est mémorisée comme ambiance d'éclairage (enregistrement confirmé par un changement de luminosité). La luminosité enregistrée est ensuite restaurée.

Mémoriser une ambiance d'éclairage par apprentice à l'aide du commutateur B1 pour la fonction 10

Positionner le sélecteur rotatif sur 5. L'éclairage passe à la luminosité minimale actuelle. Allumer le commutateur raccordé à B1 (fermer) ; l'ambiance d'éclairage est activée. Appuyer sur le bouton-poussoir A1/A2 pour augmenter ou réduire la luminosité. Relâcher le bouton-poussoir A1/A2 une fois la valeur souhaitée atteinte ; la valeur est modifiée et enregistrée pour l'ambiance d'éclairage activée. Eteindre le commutateur raccordé à B1 (ouvrir). Positionner à nouveau le sélecteur rotatif sur la fonction 10.

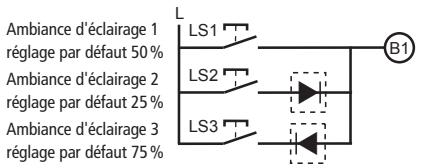

Raccordement à un variateur avec un module à diodes

Module à diodes

L'ambiance d'éclairage 1 peut également être activée lorsque les boutons-poussoirs LS2 et LS3 sont actionnés simultanément.

Il est ainsi possible d'économiser le bouton-poussoir LS1.

Raccordement à plusieurs variateurs avec un module à diodes

ARRÉT centralisé : Définir tous les variateurs sur 0 %.

MARCHE centralisée : Définir tous les variateurs sur 100%.

Scène A: Définir le variateur 1 sur 20%, définir le variateur 2 sur 70%,...

Scène B: Définir le variateur 1 sur 50%, définir le variateur 2 sur 40%,...

Fonctions dédiées aux lampes fluocompactes dimmables (LFC)

• avec luminosité d'allumage réglable (par défaut 100%)
• avec fonction d'activation et de variation combinée
• avec fonction réveil et sommeil
• avec ambiances d'éclairage

1 avec identification automatique de la charge (idéal pour les fabricants Megaman, Philips)*

• démarrage systématique à 100% pour que les LFC s'allument.

2 pas d'identification automatique de la charge (toujours avec coupure de début de phase) (idéal pour les fabricants Osram, Philips)

** Démarrage systématique à 50% minimum pour que les LFC s'allument.

3 Prog Mémoriser les ambiances d'éclairage et la luminosité minimale par apprentice (uniquement pour les LFC) (voir p. 10s.)

Avec certaines lampes fluocompactes, des tensions perturbatrices peuvent apparaître en cas de variation avec coupure de début de phase. Si tel est le cas, utiliser la position 1 (coupure de fin de phase).

Fonction universelle

4 perm Fonction perm ON : Le variateur est toujours activé. ON

Fonctions destinées aux lampes standard

5 Prog Mémoriser les ambiances d'éclairage et la luminosité minimale par apprentice (voir p. 10 s.) 6 Comf Fonction comportementale

• avec luminosité d'allumage réglable (par défaut 100%)
• avec fonction d'activation et de variation combinée
• avec fonction réveil et sommeil
• avec fonction ambiances d'éclairage

7 Fonction standard

• avec luminosité d'allumage (par défaut 100%)
• avec fonction d'activation et de variation combinée
• avec fonction ambiances d'éclairage

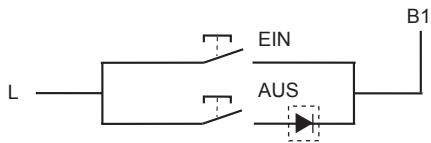

Fonction à 2 boutons-poussoirs via un module à diodes avec bouton double ou va-et-vient

• Entrée B1 = entrée de bouton-poussoir
• avec luminosité d'allumage
• avec fonction d'activation et de variation combinée

Module à diodes

Bouton MARCHE : Allumer l'éclairage / Augmenter l'intensité Bouton ARRÊT : Éteindre l'éclairage / Réduire l'intensité

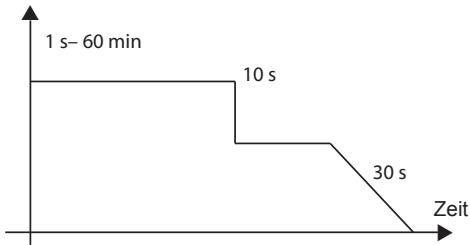

Fonction minuterie d'escalier

Durée réglable à l'aide du potentiomètre (1 s à 60 min) - Prévus d'extinction : Une fois le temps réglé écoué, la luminosité est rapidement réduite à 50% de la valeur d'allumage. Au bout de 10 s, la luminosité est progressivement réduite à la valeur de luminosité minimale en l'espace de 30 s. - Fonction longue durée 60 min : Activation par une pression longue sur le bouton (enregistrement confirmé par un changement de luminosité) - Si le bouton est à nouveau actionné pendant le temps restant à s'écouler, le compte à rebours est relancé (réarmable, pas de possibilité de coupure anticipée).

Helligkeit

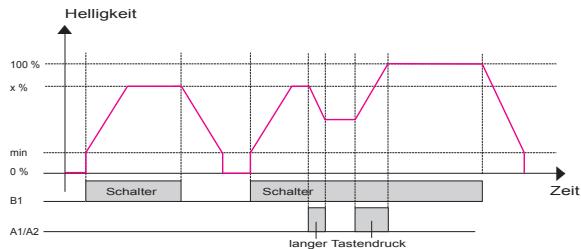

Fonction commutateur

(par exemple pour les détecteurs de présence et de mouvement)

• Sur l'entrée B1 : non défini comme bouton-poussoir, mais comme commutateur. Possible d'utiliser le module à diodes pour appeler jusqu'à 3 ambiances d'éclairage (voir p. 12).

Commutateur MARCHE : augmentation progressive de la luminosité; durée réglable sur le potentiamètre 2; valeur de consigne réglée à l'aide de la fonction 5

Commutateur ARRÊT : diminution progressive de la luminosité; durée régable sur le potentiamètre 2 à la luminosité minimale, puis extinction

• Sur les boutons-poussoirs A1/A2
• avec luminosité d'allumage (par défaut 100%)
• avec fonction d'activation et de variation combinée
• avec fonction réveil et sommeil

Caractéristiques techniques

Tension de service : 230 V~, +10%/-15% - Fréquence : 50 Hz - Consommation propre : 0,3 W typ. - Éco : 0,2 W typ. - Charge de lampe à incandescence : 500 W* - Charge de lampe halogène : 500 W* - Transformateurs inductifs (L) : 500 W - Transformateurs électroniques (C) : 500 W - Lampes fluocompactes dimmables (LFC) : 100 W - Longueur de câble : 100 m max. - Charge minimale : aucune - Température ambiante admissible : -30 °C à +50 °C - Classe de protection : Il en cas de montage conforme - Degré de protection : IP 20 selon EN 60529 * Ménager un espace d'aération de 8 mm à droite et à gauche en cas de charge >300 W.
