Type de produit	Variateur universel pour montage sur rail DIN
Marque	THEBEN
Modèle	DIMAX 532
Tension d'alimentation	230 V ~, +10% / -15%
Fréquence	50 Hz
Consommation propre	0,3 W typ., 0,2 W en veille
Puissance maximale (lampes à incandescence/halogène)	500 W
Puissance maximale (transformateurs inductifs/électroniques)	500 W
Puissance maximale (lampes fluocompactes dimmables)	100 W
Longueur de câble max.	100 m
Température ambiante	-30 °C à +50 °C
Classe de protection	II (en cas de montage conforme)
Indice de protection	IP 20 selon EN 60529
Fonctions principales	Variation, commutation, mémorisation luminosité d'allumage, identification automatique de charge, protection surchauffe et court-circuit
Types de charges compatibles	Lampes à incandescence, halogènes (HT/BT), fluocompactes dimmables, LED 230 V dimmables
Nombre de fonctions sélectionnables	4 (standard, LFC 1, LFC 2, universelle)
Installation	Réservé à un électricien qualifié, montage sur rail DIN, espacement latéral de 8 mm si >300 W
Entretien	Aucun entretien particulier ; éliminer selon directive DEEE
Sécurité	Danger électrique : couper l'alimentation avant intervention

FOIRE AUX QUESTIONS - DIMAX 532 THEBEN

Quel type de lampes peut-on utiliser avec le DIMAX 532 ?

Le variateur est compatible avec les lampes à incandescence, halogènes (haute et basse tension), les lampes fluocompactes dimmables et les lampes LED 230 V dimmables. Veillez à utiliser des lampes spécialement conçues pour la variation.

Comment installer le variateur en toute sécurité ?

L'installation doit être réalisée par un électricien qualifié. Avant toute intervention, coupez l'alimentation électrique et vérifiez l'absence de tension. Montez l'appareil sur un rail DIN dans un tableau de distribution, de préférence en partie basse pour éviter la surchauffe.

Comment régler la luminosité d'allumage ?

Réglez d'abord la luminosité souhaitée avec le bouton-poussoir. Maintenez ensuite le bouton enfoncé jusqu'à atteindre la valeur min ou max, puis continuez à maintenir pendant 10 secondes supplémentaires. La valeur est mémorisée et confirmée par un changement de luminosité.

Que faire si les lampes fluocompactes scintillent ou s'éteignent ?

Utilisez la fonction dédiée aux lampes fluocompactes (LFC 1 ou LFC 2 sur le sélecteur). Si des tensions perturbatrices apparaissent, passez de la position 2 (coupure début de phase) à la position 1 (coupure fin de phase). Allumez les lampes 5 minutes avant de régler la luminosité minimale.

Quelle est la puissance maximale pour les lampes à incandescence ?

La puissance maximale est de 500 W pour les lampes à incandescence et halogènes, et de 100 W pour les lampes fluocompactes dimmables.

Comment fonctionne la protection contre la surchauffe ?

Le variateur est équipé d'une protection thermique intégrée qui réduit la puissance ou éteint l'appareil en cas de température excessive. Si la puissance raccordée dépasse 300 W, ménagez un espace d'aération de 8 mm de chaque côté.

Puis-je utiliser des transformateurs bobinés avec des lampes LED ?

Non, il est déconseillé de mélanger des transformateurs bobinés avec des lampes fluocompactes ou LED. Utilisez uniquement des transformateurs homologués pour le fonctionnement en gradateur.

Comment identifier le type de charge automatiquement ?

Le variateur détecte automatiquement le type de charge (sauf pour les lampes fluocompactes) à condition qu'une charge soit raccordée. Après un changement de lampe, coupez l'alimentation au tableau pour réactiver l'identification.

Que faire si le variateur ne fonctionne pas ?

Vérifiez que l'alimentation est présente et que le fusible n'a pas sauté. Assurez-vous que la charge est compatible et que le sélecteur de fonction est correctement positionné. Si le problème persiste, contactez le service après-vente Theben.

Où puis-je trouver le service après-vente ?

Theben AG est situé en Allemagne : Hohenbergstr. 32, 72401 Haigerloch. Téléphone : +49 (0) 74 74/6 92-0, hotline : [phone], email : [e-mail]. Plus d'informations sur www.theben.fr.

MODE D'EMPLOI DIMAX 532 THEBEN

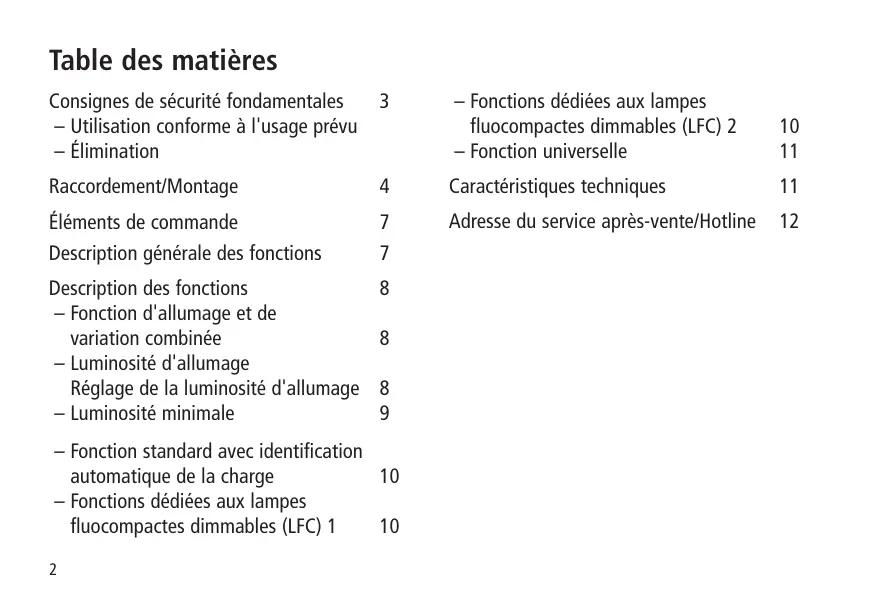

Consignes de sécurité fondamentales 3

• Utilisation conforme à l'usage prévu
• Elimination

Éléments de commande 7

Description générale des fonctions 7

Description des fonctions 8

-Fonction d'allumage et de variation combinée 8 Luminosité d'allumage Réglage de la luminosité d'allumage 8 -Luminosité minimale 9 -Fonction standard avec identification automatique de la charge 10 -Fonctions dédiées aux lampes fluocompactes dimmables (LFC) 1 10

-Fonctions dédiées aux lampes fluocompactes dimmables (LFC) 2-10 -Fonction universelle 11

Caractéristiques techniques 11

Adresse du service après-vente/Hotline 12

Avertissement

Danger de mort par suite d'électrocution ou d'incendie.

Seul un électricien spécialisé est habilité à procéder au montage.

• Le variateur est prévu pour le montage sur rails DIN (selon EN 60715)

Utilisation conforme à l'usage prévu

• Le variateur universel répond à la norme CEI/EN 60669-2-1. Il assure la commutation et la variation de la luminosité de différents types d'éclairages, tels que les lampes à incandescence, les lampes halogène, les lampes halogène à haute tension, les lampes halogène à basse tension (conventionnelles ou avec transformateur électronique) ou les lampes à économique d'énergie dimmables (lampes fluocompactes) ou lampes dimmables à LED 230 V. Le réglage de la luminosité s'effectue par l'intermédiaire du bouton-poussoir raccordé au variateur. Il s'utilise dans des locaux fermés.
• Le variateur universel est équippé d'un mécanisme d'activation et de désactivation « doux » qui préserve les lampes, d'un système d'identification automatique du type de charge (sauf pour les lampes fluocompactes), d'une protection contre la surchauffe prévenant toute surcharge, ainsi que d'une protection contre les courts-circuits

Élimination

Procéder à l'élimination du variateur universel selon les directives de protection de l'environnement (déchets d'équipements électriques et électroniques)

Danger de mort, risque d'électrocution!

Seul un electricien spécialise est habilité à procéder au montage! Couper la tension! Recouvrir ou protéger les pièces sous tension situées à proximité. Protégé contre toute remise en marche! Vérifier l'absence de tension! Mettre à la terre et court-circuiter!

Monter le variateur dans la partie inférieure du tableau de distribution, afin d'éviter toute exposition à des températures tropées pendant l'utilisation. > Si la puissance raccordée est >300 W, réserver un espace libre de 8 mm à gauche et à droite de l'appareil.

Les transformateurs électroniques et conventionnels doivent toujours être utilisés avec la charge minimale indiquée par le fabricant. N'utiliser que des lampes fluocompactes dimmables; les lampes fluocompactes normales risquent d'être détruites. Déconnecter le variateur avant de modifier la charge. Lors d'un changement de lampe, couper l'alimentation électrique (au niveau du coffret à fusibles), afin de réactiver l'identification automatique de la charge. Ne pas monter les raccords de charge (L') des variateurs en parallèle. Ne pas shunter ni court-circuiter le variateur. Ne pas installer de transformateur de séparation ou de réglage en avant du variateur. Éclairage dimmable à isolation galvanique (p. ex. dans une salle de bains) : utiliser des lampes halogène 12 V. Les transformateurs pour lampes halogène 12 V ont une isolation galvanique suffisante. Ne pas mélanger des transformateurs bobinés et des transformateurs électroniques. Ne pas installer des transformateurs bobinés avec des lampes fluocompactes ou à LED. Ne pas raccorder de bouton-poussoir à une lampe au néon. Une bonne identification automatique de la charge n'est possible que si une charge est raccordée.

Utiliser uniquement des transformateurs homologués par le fabricant pour le fonctionnement en gradateur.

Éléments de commande

1 Sélecteur rotatif pour le réglage de 4 fonctions

Le variateur est désactivé (entrée a1/a2).

-1 x pression courte sur le bouton

( lt; 1 s)

-1 x pression longue sur le bouton

( gt; 1 s)

allumer à la luminosité d'allumage enregistrée

allumer à la luminosité minimale et augmenter l'intensité jusqu'à ce que le bouton soit relâché ou que la luminosité max. soit atteinte (fonction d'allumage et de variation combinée)

-1 x pression courte sur le bouton éteindre (< 1 s)

-1 x pression longue sur le bouton - Le variateur augmente ou réduit l'intensité lumineuse.

(>1s)

• Le variateur s'arrête une fois la valeur minimale ou maximale atteinte.
• Chaque nouvelle pression permet de modifier le sens de variation.

Fonction d'activation et de variation combinée

• Le variateur allume l'éclairage à la luminosité minimale, et varie l'intensité jusqu'à ce que l'utilisateur relâche le bouton ou que la luminosité maximale soit atteinte.

Luminosité d'allumage

• Le variateur allume l'éclairage à la luminosité d'allumage mémorisée (par défaut 100%).

- Mémoriser la luminosité d'allumage par apprentissage

Régler la luminosité d'allumage souhaitée.

Maintenir le bouton A1/A2 enfoncé jusqu'à ce que la valeur minimale ou maximale soit atteinte. Maintenir le bouton enfoncé 10 s supplémentaires : la valeur est mémorisée par apprenti-sage. La précédente valeur de variation est enregistrée comme luminosité d'allumage (enregistrement confirmé par un changement de luminosité). La luminosité d'allumage enregistrée est ensuite restaurée.

Luminosité minimale

• Pour la fonction standard, la luminosité minimale est régée de telle sorte que les lampes restent allumées.
• Pour les lampes fluocompactes dimmables (1 et 2), la luminosité minimale peut être régée directement sur le sélecteur rotatif.

Pourquoi ? Lorsque la luminosité est inférieure à un certain seuil, les lampes fluocompactes s'éteignent et ne se rallument plus.

Conseil : Allumer les lampes fluocompactes 5 minutes, puis régler la luminosité minimale.

Fonction standard avec identification automatique de la charge

• avec luminosité d'allumage régable
• avec fonction d'activation et de variation combinée
• luminosité minimale enregistrée dans l'appareil

Fonction dédiée aux lampes fluocompactes dimmables (LFC) 1

avec identification automatique de la charge (idéal pour les fabricants Megaman, Philips)

• avec luminosité minimale (réglable sur la plage du potentiomètre)
• avec luminosité d'allumage
• avec fonction d'activation et de variation combinée

Fonction dédiée aux lampes fluocompactes dimmables (LFC) 2

sans identification automatique de la charge (toujours avec coupure de début de phase) (idéal pour les fabricants Osram, Philips)

• avec luminosité minimale
• avec luminosité d'allumage
• avec fonction d'activation et de variation combinée

Avec certaines lampes fluocompactes, des tensions perturbatrices peuvent apparaître en cas de variation avec coupure de début de phase. Si tel est le cas, utiliser la position 1 (coupure de fin de phase).

Caractéristiques techniques

• Tension de service : 230 V~, +10% / -15%
• Fréquence : 50 Hz
• Consommation propre : 0,3 W typ.
• Éco : 0,2 W typ.
• Charge de lampe à incandescence : 500 W Charge de lampe halogène : 500 W
• Transformateurs inductifs (L): 500 W*
• Transformateurs électroniques (C): 500 W*
• Lampes fluocompactes
• dimmables (LFC): 100 W
• Longueur du câble : 100 m max.
• Charge minimale : aucune
• Température ambiante admissible :

-30°C à +50°C

• Classe de protection : Il en cas de montage conforme
• Degré de protection : IP 20 selon EN 60529
• Ménager un espace d'aération de 8 mm à droite et à gauche en cas de charge >300 W.

Adresse du service après-vente/hotline

Adresse du service après-vente

Theben AG

Hohenbergstr. 32

72401 Haigerloch

ALLEMAGNE

Tel. [phone]

Fax [phone]

Tel. [phone]

Fax [phone]

[e-mail]

Adresses, numéros de téléphone, etc. sur

www.theben.fr
