GENO - Poêle SUPRA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois
Marque	SUPRA
Modèle	GENO
Catégorie	Poêle intermittent
Puissance nominale	7 kW
Rendement	78 %
Combustibles autorisés	Bois de chauffage (bûches 50 cm), lignite
Combustibles interdits	Charbon, dérivés, déchets ménagers, résineux en usage permanent
Poids net / brut	114 kg / 134 kg
Diamètre buse d'évacuation	150 mm
Diamètre conduit de fumée (min)	150 mm (conduit isolé)
Hauteur mini conduit	4 m
Dépression nominale	12 Pa ± 2 Pa
Distance de sécurité (vitre / mur inflammable)	2 m
Fonctionnement	Porte fermée en permanence (sauf chargement)
Organes de manœuvre	Commande d'air de combustion, poignée de porte
Entretien courant	Décendrage régulier, nettoyage vitre à froid avec cendre
Ramonage obligatoire	2 fois par an (dont un en période de chauffage)
Accessoires fournis	Gant isolant
Garantie	Annulée en cas de non-respect des instructions ou modification non autorisée

FOIRE AUX QUESTIONS - GENO SUPRA

Quels combustibles puis-je utiliser dans le poêle SUPRA GENO ?

Vous pouvez brûler du bois de chauffage en bûches (longueur max 50 cm, humidité 15-20 %) et du lignite. Il est strictement interdit d'utiliser du charbon, des dérivés du charbon, des déchets ménagers, du bois traité ou des résineux en usage permanent.

Quelle est la puissance nominale du poêle GENO ?

La puissance nominale est de 7 kW (testée selon EN13240).

Comment effectuer le premier allumage ?

Retirez les étiquettes et cartons. Attendez 2 semaines avant une utilisation normale. Faites un feu léger puis augmentez progressivement la charge pour une dilatation lente. Aérez la pièce lors des premières mises en température.

Quelles distances de sécurité respecter autour du poêle ?

La vitre doit être éloignée d'au moins 2 mètres de tout mur ou matière inflammable. Les côtés et l'arrière doivent respecter les distances indiquées dans le schéma d'installation (selon la nature de la paroi).

Comment nettoyer la vitre du poêle ?

Nettoyez la vitre à froid avec un chiffon humide trempé dans de la cendre de bois. Évitez les produits abrasifs ou solvants.

À quelle fréquence faut-il ramoner le conduit de fumée ?

Le ramonage est obligatoire au moins 2 fois par an, dont une fois pendant la période de chauffage. Utilisez un moyen mécanique (hérisson). Conservez les justificatifs.

Puis-je modifier l'appareil ou utiliser des pièces non d'origine ?

Non, toute modification non prévue par le fabricant annule la garantie et dégage le fabricant de sa responsabilité. Utilisez exclusivement des pièces de rechange recommandées.

Que faire en cas de tirage excessif du conduit ?

Si la dépression dépasse 20 Pa, installez un régulateur de tirage sur le conduit de raccordement. Un tirage trop important augmente la consommation de bois et peut endommager l'appareil.

Comment inverser le raccordement de la buse d'évacuation ?

Retirez le déflecteur, dévissez les 2 vis et écrous de la buse (clef de 10), démontez la barre du tampon, inversez la buse et le tampon, puis remontez le déflecteur.

Est-il obligatoire de faire appel à un professionnel pour l'installation ?

Il est recommandé de faire installer l'appareil par un professionnel qualifié. L'installation doit respecter les normes locales et nationales (DTU 24.1, DTU 24.2, NF EN13240).

MODE D'EMPLOI GENO SUPRA

Illustrations non contractuelles.

GENO

IMPORTANT

Voues venez d'acquérir un apparéil de chauffage au bois de notre gamme. Nous vous félicitons de votrechioix. Cet apparéil a été étudied avec soin. Pour en tirer tous les avantages que vous étes en droit d'en attendre, faites appel à un spécialiste de notre marque. Il réalisera l'installation dans les régles de l'art et assurera les meilleures conditions de fonctionnement, de sécurité et assume r l'entière responsabilité de l'installation finale. Avant la première mise en service de cette poèle, lisz attentivement la presente notice d'installation et d'utilisation. Conserver soigneusement la notice ainsi que le bon de garantie compte modèle et N^ de série. Le non-respect des indications de ces deux documents entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.

- MISES EN GARDE -

Cet appeareil est destiné à bruler du bois, enaucn cas il ne pourra servir d'incinerateur ou brler des combustibles liquides, du charbon ou dérivés. Respecter toutes les reglementations locales et nationales ainsi que les normes européennes (2) lors de l'installation et de l'utilisation de l'appareil. L'appareil de chauffage est chaud lorsqu'il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, meme si les flammes ne sont plus visibles.Prendre les precautions pour eviter tout contact avec I'appareil (des jeunes enfants particulierement). Cet appeareil doit etre instalé conformément aux specifications des normes en vigneur.L'installation par un professionnel qualifie est recommandee. Les instructions de la presente notice sont a suive scrupuleusement.Conserver soigneusement cette notice. La responsabilité du constructeur se limite à la fourniture de I'appareil. Elle ne saurait etre recherche en cas de non-respect de ces prescriptions. Sont spécialement interdits:

L installation de matieres pouvant etre detioriedes ou alterees par la chaleur (mobilier, papier peint, boiseries...a proximite immedate de l'appareil.
- La mise en place d'un récapacitaire de chaleur de quelques type que ce soit, autres que ceux préconisés par le fabricant.
- L'utilisation de tout combustible autre que le bois naturel et la lignite.
- Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la garantie. Utiliser exclusivement des pieces de rechange recommendées par le fabricant.

Le non-respect de ces indications entraine l'entière responsabilité de celui qui effectue l'intervention et le montage.

Les installations dans les lieux publics sont soumises au reglement sanitaire département, déposé à la préfecture de votre région.

Le fabricant se reserve le droit de modifier, sans préavis, la presentation et les cotes de ses modèles ainsi que la conception des montages si nécesses

saire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être produits sans son autorisation écrite.

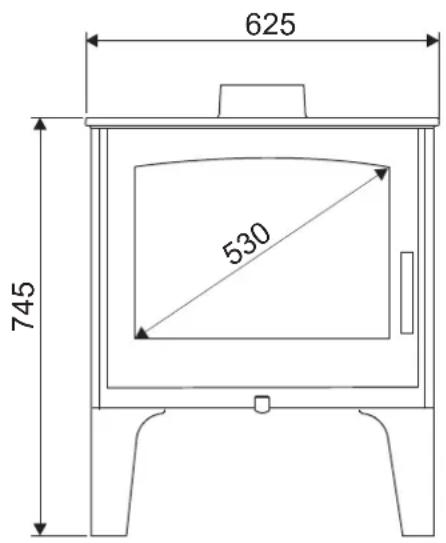

1. ENCOMBREMENT GENO

1.1

(1) Puissance nominale en fonctionnement porte fermée, combustible bois ou lignite; selon essais suivant EN13240.
(2) DTU 24.1 traitant des conduits de fumées, DTU 24.2 traitant des cheminées équipées d'un poèle fermé; NF EN13240 traitant des poëles à combustible solide. (disponibles à l'AFNOR).

GENO

2. CARACTERISTIQUES TECHNIQUES

POÉLE
GENO

Catégorie du poèle Intermittent
Puisance calorifique nominale(1)	7 kW
Fonctionnement porte fermée uniquement
Type de raccordement horizontal ou vertical
Rendiment 78 %
Taux de CO (13% O2) 0.12 %
Taux de CO2	9,3 %
Température moyenne des fumées 282 °C
Poussières 40 mg/Nm	3
Combustibles bois de chauffage
Taille des bùches 50 cm
Charge horsaire nominale 2.46 kg/h
Intervalle de rechargement 1 h
Combustible de remplacement lignite
Combustibles interdits tous les autres dont charbons et dérivés
Débit massique des fumées 8.92 g/s
Diamètre nominal depuis des fumées 150 mm
Caracteristiques du conduit de fumées
Dimensions minimales du boisseau 20 x20 cm
Conduit isolé classement T450 N1 D3 Gxxx (Ø mini)	150 mm
Hauteur mini du conduit au dessus de l'appareil	4 m
Dépression (10 Pa = 1 mm CE)
Allure nominale	12 Pa ± 2 Pa
Allure réduite (mini admissible)	6 Pa ± 1 Pa
Maxi admissible	20 Pa
Poids net / brut	114 kg / 134 kg
Plaque signalétique	au dos de l'appareil
Accessoires fournis
Gant isolant	fourni

3. INSTALLATION

Appareil de chauffage au bois destiné à être installé à proximité d'un mur, peut être déplaced sans travaux annexes. Le raccordement au conduit de fumées se fait au moyen de conduit de raccordement marqu CE, en tôle émaillée ou en acier inoxydable. Le raccordement se fera sur un conduit de fumées individuel.

3.1 DISTANCES DE SECURITE (FIG. 3.1)

Respecter les distances de sécurité indiquées entre le mur et les cotés ou l'arrête de l'appareil. Si la paroi est incombustible, la distance de sécurité ne s'applique pas. Quelle que soit l'orientation du poèle, une distance de 2 m doit séparer la vitre du mur ou de toute matière inflammable.

3.2 MISE EN PLACE DE L'APPAREIL

L'appareil doit être installé sur un sol de capacité portante suffisante. Si la construction existante n'est pas satisfaisante, il faut réaliser les travaux nécessaires pour s'assurer que le sol supporte le poids de l'appareil (par ex. pose d'une plaque de répartition de charge). Installer le poèle à son emplacement définitif, lemettre à niveau. Dans la zone de chargement, nous recommendons la pose d'un carrelage (par exemple) pour faciliter l'entretien.

- INFORMATION DE MONTAGE IMPORTANTE -

Votre cheminée " tire bien ", mais vous ne connaissiez pas la valeur de sa dépression! La dépression ou tirage d'un conduit se mesure en Pascal (Pa). Tous les inserts, foyers et poëles sont concus, optimisés et fabriqués selon les normes NF EN 13229 ou NF EN 13240 pour fonctionner raccordés à un conduit de cheminée dont la dépression est de 12 Pa. Très fraisment (plus d'un conduit sur deux), il y a un tirage trop important (supérieur à 20 Pa) du à une cheminée haute ou une installation en combinaison avec un tubage. Les apparèils fonctionné alors dans des conditions anormales, qui provoquent:

• Une consommation de bois excessive: celle-ci peut être multipliee par 3 par rapport a un appareel fonctionnant avec un tirage de 12Pa
• Un feu " qui ne tient pas ", brûle beaucoup trop rapidement et chauffé très peu.
• La dépréciation rapide et irrémédiable de l'appareil (fissuration des plaques de fonte ou briques réfractaires).
• L'annulation de la garantie.
  Pour éviter tous ces problèmes:
  Faites contrôler le tirage du conduit (appareil en fonctionnement) par un professionnel, si celui-ci est supérieur à 20 Pa, installez un régulateur de tirage sur le conduit de raccordement.

GENO

3.3 INSTALLATION DU DÉFLECTEUR (FIG 3.2)

Elément important des performances de l'appareil, le déflecteur de fumées en fonte facilité la récapération des suies lors du ramonage. A la livraison, le déflecteur est monté dans l'appareil. Avant la mise en service du poèle à bois, monter et démonter le déflecteur à plusieurs reprises, pour se familiariser avec cette manipulation. Reposer le déflecteur à l'avant puis sur la plaque arrêté.

3.4 INVERSION DU RACCORDEMENT

A la livraison, la buse 0 150 est fixée à l'arrière du poèle. En fonction du type de conduit existant, la buse peut également être installée au dessus de l'appareil. Pour inverser l'orientation de la buse d'évacuation:

Extraire le deflecteur (cf. § 3.3).

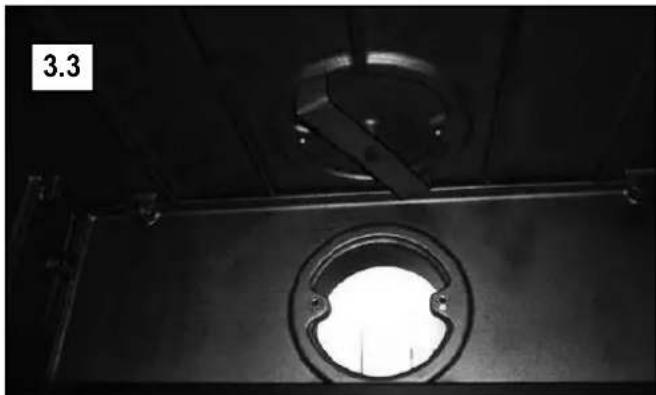

Extraire les 2 vis et ecrous fixant la buse (clef de 10) ... (fig. 3.3).

Démonter la barre fixant le tampon (clef de 10) (fig. 3.3).

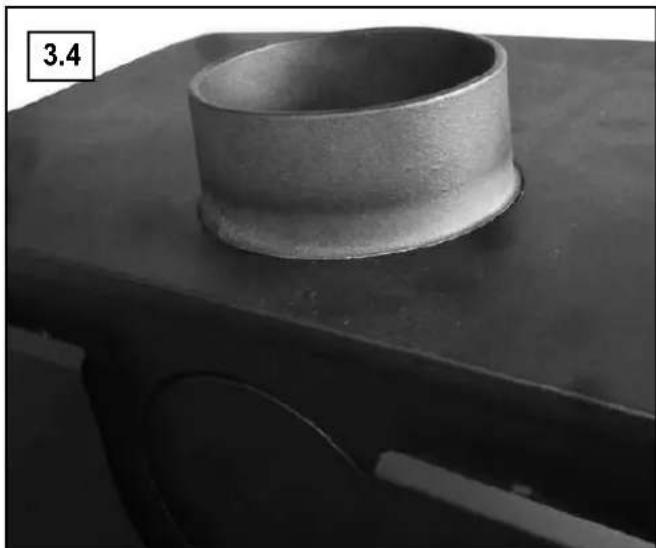

Inverser la buse et le tampon (fig. 3.4).

Remonter le deflecteur (cf. § 3.3).

Raccorder le poèle verticalement (cf. § 3.5).

3.5 RACCORDEMENT DU CONDUIT DE FUMÉES

Traiter avec vigilance et attention ce point de l'installation conformément au DTU 24.1.

Le raccordement de cet apparéil sur un conduit collectif est interdit.

Si le conduit existe: le faire ramoner mecaniquement (hérisson),

• faire vérifier sa classification, son état (stabilité, étanchéité, compatibilité des matériaux, section...) par un fumiste compétent.

Si le conduit n'est pas compatible (ancien, fissure, fortement encrassé):

• adressé-vous à un spécialiste pour sa remise en état suivant les règlementations en vigueur.

TUYAUX DE RACCORDEMENT

Utiliser des conduits T450 (minimum), émailles ou inox 316 (disponible chez votre revendeur), sans réduction sur leur parcours.

Le raccordement au conduit doit être dans la pièce ou est installé l'appareil. Ménager un accès pour le ramonage et le nettoyage du conduit de raccordement.

Le tuyau ne dépassera pas à l'intérieur du conduit et les emanches seront démontables et étanches.

Eviter une trop longue partie horizontally avant le conduit. Si celle-ci est inévitable, lui donner une pente ascendante de 5 cm par mètre.

3.6 RACCORDEMENT D'AIR DE COMBUSTION

3.6.1 Prise d'air extérieur non raccordée

Si le raccordement de la buse à l'extérieur est impossible une prise d'air frais extérieur supplémentaire positionné face aux vents dominants est nécessaire au bon fonctionnement de la combustion, sur tout si l'habitat est fortement isolé et/ou équipé d'un système mécanique de ventilation (V.M.C.). Elle doit avoir une section libre d'ouverture minimale de: 1 dm². Ne pas faire fonctionner le poèle si une hotte d'évacuation est en service.

Si le logement ne dispose pas d'une ventilation par balayage (conforme à l'arrêté de mars 1982), l'entrée d'air doit être non obturable.

3.6.2 Prise d'air extérieur raccordée (Fig. 3.5)

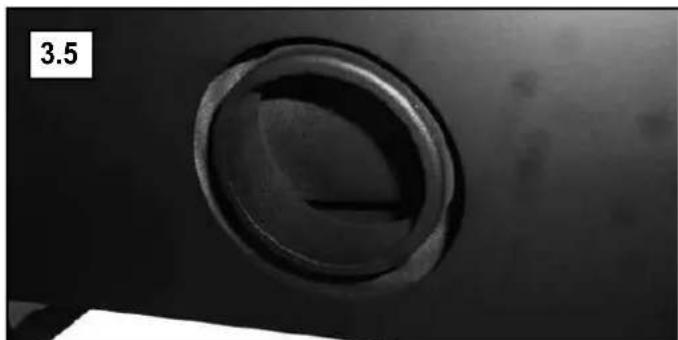

Une buse de raccordement extérieur 75 est fixe a l'arriere poèle. L'objectif est de prendre le maximum d'air de combustion a l'extérieur. Ceci augmente le rendement de l'installation et reduit la gene causée par l'entrée d'air frais. Tout l'air de combustion n'est pas prelevé par cette prise d'air extérieur, prévoir une entree d'air complémentaire de 50~cm^2

Principes d'alimentation en air de combustion:

1) En direct à travers le mur.
2) Par un conduit débouchant dans le vide sanitaire; la section de la grille d'aération du vide sanitaire (en cm^2 ) doit être égale à 5 fois la surface du vide sanitaire (en m^2 ).
3) Par un conduit enterré (1 coude de 90^ max).

Max avec conduit 80 mm 6 m

L Max avec conduit 100 mm 8 m

Démonter la plaque arrrière (si nécessaire; cle allen de 4). Raccarder la buse avec un collier (non foumi) à l'extérieur (avec une gaine alu flexible non fournie). Refixer la plaque arrrière (si nécessaire).

L'arrivée d'air ne doit pas risquer d'être obturée.

A l'extérieur, le conduit d'alimentation en air doit deboucher face aux vents dominants. Une grille non obturable, de section libre égale à la section du conduit et de maillage supérieur à 3 mm est nécessaire au départ du conduit.

GENO

ATTENTION

• Ce poèle à bois est destiné à fonctionner porte fermée. La porte doit rester fermée en permanence en dehors du chargement.
• Pour éviter tout risque de brûture, ne pas toucher l'appareil et utiliser le gant isolant pour manipuler les différentes commandes.
• Le rayonnement calorifique au travers de la vitrocéramique impose l'éloignement de toute matière pouvant être déteriorée par la chaleur (mobilier, papier peint, boiseries,...). Une distance de 2 m évitera tout risque.

4. UTILISATION

4.1.COMBUSTIBLES

4.1.1. Bois

Cet apparéil à haute performances nécessite un combustible de qualité. Brûler exclusivement du bois de chauffage, en bùches, séché à l'air (2 à 3 ans de stockage sous abri ventilé) de 15 à 20 % d'humidité maximum.

• Préférer les feuillus durs (bouleau, charme, hêtre.),
• Eviter les feuillus tendres (tilleul, marronnier, saule, peuplier)
• Proscire absolument les résineux (pin, sapin,...) en usage permanent, ainsi que les bois de recupération traités (traverses de chemin de fer, chutes de menuiserie...) et les déchets domestiques (végétaux ou plastiques).
• Ne jamais faire de flambées par brassées de petit bois, caisses, buchettes ou sarments qui provoquent des surchauffes brutes.

4.1.2. Lignite

En association ou non avec le bois, la briquette de lignite est un combustible utilisable en allure réduite. Disposer les briquettes en une couche sur un lit de braises, en se limitant à la surface de la grille.

ATTENTION! L'utilisation même occasionnelle du charbon ou tous dérivés du charbon est formellement interdite. Cet appeareil ne doit pas être utilisé pour brûler des déchets domestiques!

4.2. ORGANES DE MANOEUVRE (Fig. 4.1)

4.2.1. Commande d'air de combustion

La commande d'air commande le débit d'air de combustion et permet le contrôle précis du feu.

Tableau 4.A COMMANDPEOLE

Manette

Allumage ouvert/tiré

Allure nominale 3/4

Allure ralentie 1/2

4.2.2. Poignée de porte (fig. 4.2)

Ouverture-fermeture de la porte :

-lorsque I'appareil est froid, directement a main rue,
-lorsque I'appareil est chaud, avec un gant isolant.

4.3.PREMIER ALLUMAGE

Enlever les étiquettes autocollantes, les évientuels cartons de blocage et s'assurer qu'il ne reste rien dans le cendrier. Attendre au moins 2 semaines avant d'utiliser normalement votre poèle.

Le premier allumage et la mesure du tirage peuvent être effectuels par un professionnel qualifié.

Commencer par un feu léger puis, par paliers, augmenter la charge. Cette mise en température progressive permet la dilatation lente des matériaux et leur stabilisation. Un dégagement de fumées et d'odeurs, dues à la peinture de presentation, s'estompera avec le temps. Proceder ainsi pendant quelques jours avant utilisation normale. Ouvrir les fenêtres pendant les premières mises en température.

4.4. FONCTIONNEMENT

4.4.1.Allumage

• Pour allumer le feu par le dessus, dispose 2 buches refendues sur la sole et poser le bois d'allumage en couches croisées sur les buches. Poser un allumeur sur le bois d'allumage.
• Pour un allumage rapide par le bas, étaler du papier froissé, poser dessus du petit bois et du bois de petite section.

Mettre les commandes en position allumage (tableau 4.A). Allumer le combustible, fermer la porte de chargement et attendre la formation de braises. Lorsque le feu a bien pris, charger etmettre les commandes en position "allure nominale" (tableau 4.A). Disposer les buches (presence simultanee de 2 buches au moins) vers le fond du foyer. Il est préferable de charger en plusieurs fois plout que de maniere excessive.

En cas de température extérieure très BASSE, un "bouchon" thermique du conduit de fumée peut se former. Celui-ci doit être rechauffé progressivement avant d'obtenir le tirage normal.

ATTENTION! Ne jamais utiliser d'essence, d'alcool ni de fioul. ...

4.4.2. Rechargement

Recharger l'appareil quand il n'y a plus qu'un bon lit de braises et que les flammes ont disparu. Ouvrir lentement la porte afin d'éviter des refoulements de fumée (en cas d'ouverture en phase de combustion) ou des chutes de braises. Recharger, refermer la porte.

4.4.3.Allure nominale

Régler les commandes conformément au tableau 4.A.

L'intensité du feu est déterminée par la quantité de combustible. Le bon fonctionnement de l'appareil dépend de l'alimentation suffisante en air frais.

4.5.CHARGE NOMINALE

Charger 2 petites buches de bois pour un fonctionnement optimal (cf §2; charge nominale). Disposer les buches vers le fond de l'appareil, pour évier les chutes de braises.

GENO

4.6. ALLURE RALENTIE

Regler les commandes conformément au tableau 4.A.

Ne pas faire fonctionner l'appareil à allure ralentie pendant de longues périodes. La température des fumées n'est pas suffisante et celles-ci ne sont pas evacuées avant leur condensation dans le conduit. L'encrassement du conduit et de l'appareil (parois; vitres) est ainsi plus important.

4.7. EN CAS D'INCIDENT

En cas d'incident dans l'habitation (feu de cheminée, départ de feu dans l'appareil, vents très violents,...), maintainir fermée la porte de chargement et fermer les commandes de l'appareil.

5. ENTRETIEN

5.1 DÉCENDRAGE

Le décendrage est possible en fonctionnement.

Vider régulierement le dendrier extractible (fig. 5.1). L'amas de cendres limite l'avivée d'air sous la grille, risque d'entrainer sa déformation et perturbe la combustion.

Replacing le cendrier.

5.2 ENTRETIEN DU POÉLE

Pour nettoyer le poèle, ne pas utiliser d'eau, de solvant ou de produit abrasif (meme légarement) mais uniquement un chiffon doux et sec.

5.3 NETTOYAGE DE LA VITRE

Nettoyer le vitrage à froid, à l'aide d'un chiffon humide, trempe dans de la cendre de bois.

Le système de balayage d'air permet de conserver la vitre la plus propre possible. Toutefois un léger noircissement peut apparaitre dans certaines zones de la vitre en fonctionnement normal. Au ralenti, le balayage de la vitre est moins efficace.

5.4 RAMONAGE OBLIGATOIRE

La législation prévoit 2 ramonages par an (dont un pendant la période de chauffage) effectuels avec un moyen mécanique (hérisson). Nettoyer le deflecteur (cf § 3.3). Conserver les documents justificats du ramonage renseignés par l'entreprise ayant effectué les travaux de ramonage.

6. SERVICE APRES-VENTE

Votre appareil comporte un certain nombre de pieces d'usure dont I'etat est à vérifier lors de l'entretien annuel. Voitre revendeur est à même de vous fournir les pieces de rechange nécessaires.

Pour toute commande de renseignements ou de pieces détaches, indiquer la référence et le numéro de série de l'appareil figurant sur la plaquette signalétique. N'utiliser que des pieces de rechange fournies par le fabricant.

GENO
