KYO - Poêle SUPRA - Notice d'utilisation et mode d'emploi gratuit

Marque	SUPRA
Modèle	KYO
Type de produit	Poêle à bois
Puissance nominale	10 kW
Rendement	77 %
Classe énergétique	A+
Combustible	Bois de chauffage (bûches de 50 cm)
Charge horaire nominale	2,9 kg/h
Intervalle de rechargement	1 heure
Diamètre de sortie des fumées	150/153 mm
Raccordement	Vertical
Poids net	160 kg
Température moyenne des fumées	371 °C
Taux de CO (à 13% O2)	0,12 %
Taux de CO2 (à 13% O2)	10,4 %
Taux de poussières (à 13% O2)	40 mg/Nm³
Débit massique des fumées	7,2 g/s
Tirage nominal	12 Pa ± 2 Pa
Tirage maximum admissible	20 Pa
Accessoires fournis	Gant isolant
Entretien du vitrage	Nettoyage à froid avec cendre de bois
Ramonage obligatoire	2 fois par an, mécanique (hérisson)
Distances de sécurité	2 m minimum de la vitre aux matériaux inflammables
Combustibles interdits	Charbon, dérivés, déchets, résineux en usage permanent
Alimentation	Sans alimentation électrique (poêle à bois uniquement)

FOIRE AUX QUESTIONS - KYO SUPRA

Comment allumer le poêle SUPRA KYO pour la première fois ?

Pour le premier allumage, commencez par un feu léger puis augmentez progressivement la charge sur plusieurs jours. Ouvrez les fenêtres pour évacuer les odeurs de peinture. Utilisez du petit bois et des allume-feu. Consultez le manuel pour les positions des commandes d'air.

Quel type de bois dois-je utiliser ?

Utilisez exclusivement du bois de chauffage sec (15 à 20% d'humidité) en bûches de 50 cm maximum. Privilégiez les feuillus durs (bouleau, hêtre, charme). Évitez les résineux en usage permanent et ne brûlez jamais de charbon, déchets ou bois traités.

Que faire si le tirage est trop fort ?

Si le tirage dépasse 20 Pa, installez un régulateur de tirage. Faites mesurer la dépression par un professionnel. Un tirage excessif peut entraîner une surconsommation de bois et endommager l'appareil.

Comment nettoyer la vitre du poêle ?

Nettoyez la vitre à froid avec un chiffon humide et de la cendre de bois. N'utilisez pas de produits abrasifs ou solvants. Le système de balayage d'air aide à garder la vitre propre.

À quelle fréquence faut-il ramoner le conduit ?

Le ramonage est obligatoire deux fois par an, dont une pendant la période de chauffage. Utilisez un moyen mécanique (hérisson). Conservez les justificatifs de ramonage.

Puis-je brûler du charbon dans ce poêle ?

Non, l'utilisation de charbon ou de tout dérivé du charbon est formellement interdite. Cet appareil est conçu uniquement pour le bois de chauffage.

Pourquoi mon feu brûle-t-il trop rapidement ?

Un tirage trop fort (supérieur à 20 Pa) peut faire brûler le bois très vite et chauffer peu. Faites vérifier la dépression du conduit et installez un régulateur de tirage si nécessaire.

Quelles distances de sécurité respecter ?

Maintenez une distance minimale de 2 mètres entre la vitre et tout matériau inflammable (meubles, boiseries, papier peint). Respectez aussi les distances latérales indiquées dans le manuel.

Comment régler la puissance du poêle ?

Pour réduire la puissance, diminuez la charge de bois (2 bûches, environ 2 à 2,5 kg/h) plutôt que de fermer l'arrivée d'air. Utilisez les commandes d'air comme indiqué dans le tableau 3.A du manuel.

Que faire en cas d'incendie de cheminée ?

En cas d'incendie, fermez immédiatement la porte et toutes les commandes d'air. Ne versez pas d'eau sur le foyer. Appelez les pompiers.

MODE D'EMPLOI KYO SUPRA

NOTICE d'INSTALLATION ET d'uTIILSATION 05-19 44550

1. CHARACTERISTIQUES TECHNIQUES 2
2. INSTALLATION 4
3. UTILISATION 5
   4.ENTRETIEN 6
4. SERVICE APRES-VENTE 6

Page

Illustrations non contractuelles; luyau non fourni.

-IMPORTANT

Voues venez d'acquérir un apparéil de chauffage au bois de notre gamme. Nous vous félicitons de votre choix. Cet apparéil a été étudié avec soin. Pour en tirer tous les avantages que vous étes en droit d'en attendre, faites appel à un spécialiste de notre marque. Il réalisa l'installation dans les régles de l'art et assurera les更好地 conditions de fonctionnement, de sécurité et assume r'entière responsabilité de l'installation finale. Avant la première mise en service de votre poèle, lisze attentivement la presente notice d'installation et d'utilisation. Conserver la notice ainsi que le bon de garantie (indiquant le modele et le N° de série). Le non-respect des indications de ces documents entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.

- INFORMATION DE MONTAGE IMPORTANTE -

Votre chemine " tire bien", mais you ne connaissce pas la valeur de sa depresion! La depresion ou tirage d'un conduit se mesure en Pascal (Pa). Tous les inserts, foyers et poles sont concus, optimisés et fabriqués selon les normes NF EN 13229 (ou NF EN 13240) pour fonctionner raccordés à un conduit de cheminee dont la depresion est de 12 Pa. Très fréquement (plus d'un conduit sur deux), il y a un tirage trop important (supérieur à 20 Pa) du à une cheminee trop haute ou une installation en combinaison avec un tubage. Les appeareils fonctionnent alors dans des conditions anormales, qui provoquent :

• Une consommation de bois excessive : celle-ci peut être multipliee par 3 par rapport a un appeareil fonctionnant avec un tirage de 12 Pa.
• Un feu " qui ne tient pas ", brûle beaucoup trop rapidement et chauffe très peu.
• La dépréciation rapide et irrémédiable de l'appareil (fissuration des plaques de fonte ou briques réfractaires).
• L'annulation de la garantie.
  Pour éviter tous ces problèmes, il n'y a qu'une solution!
  Faites contrer le tirage du conduit (appareil en fonctionnement) par un professionnel, si celui-ci est supérieur à 20 Pa, installer un régulateur de tirage le conduit de raccordement de l'applieil.

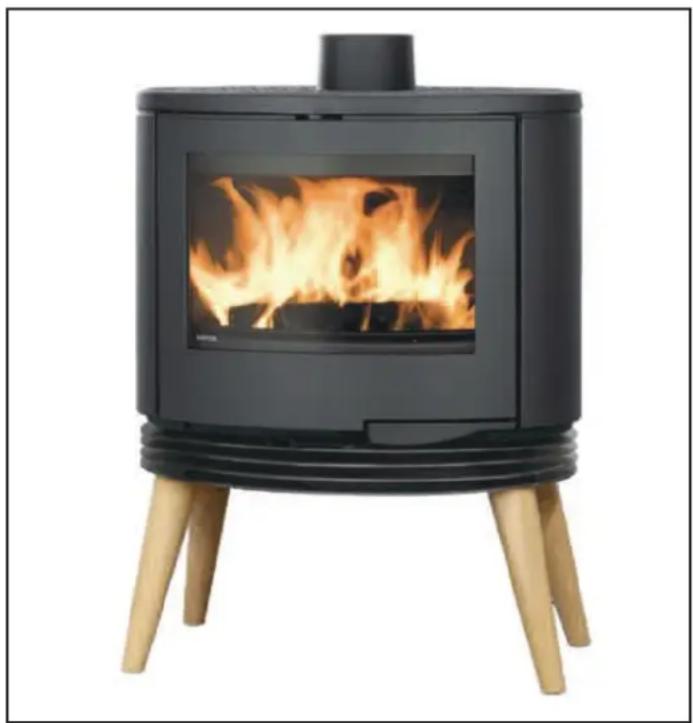

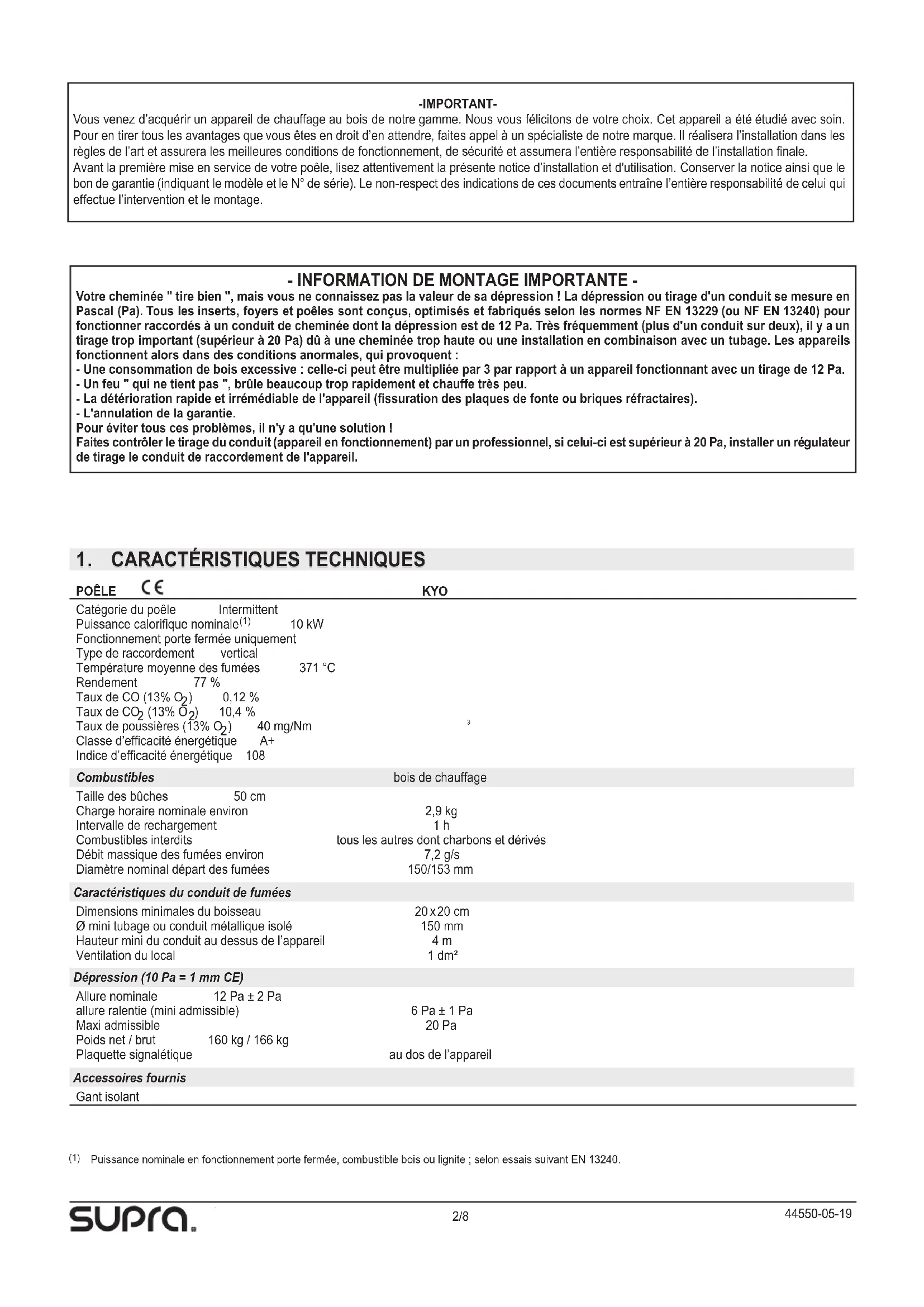

1. CARACTERISTIQUES TECHNIQUES

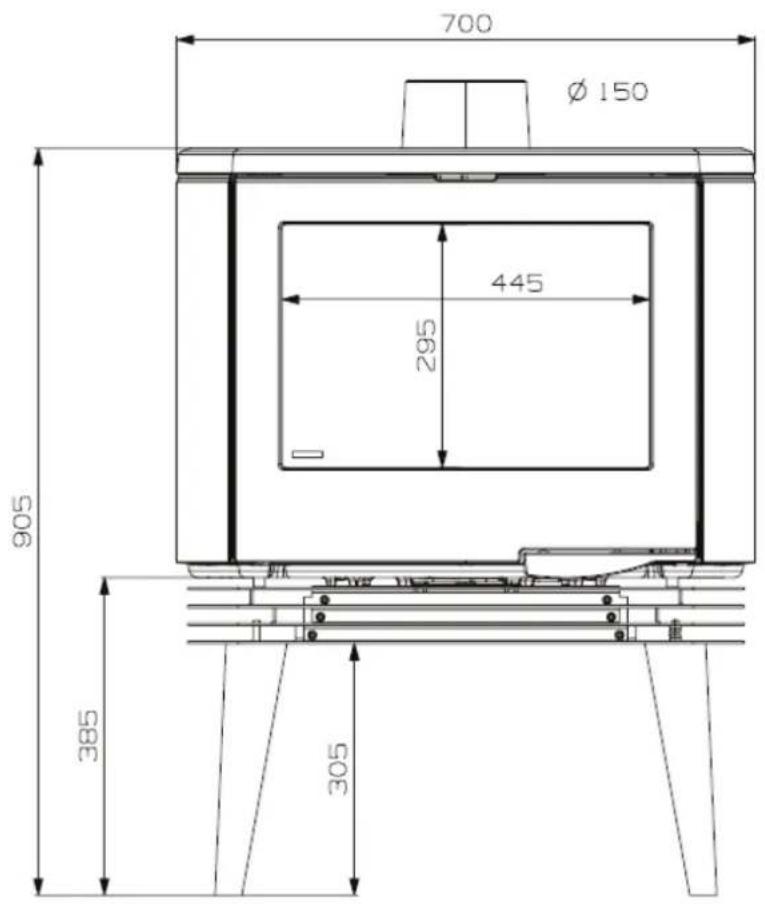

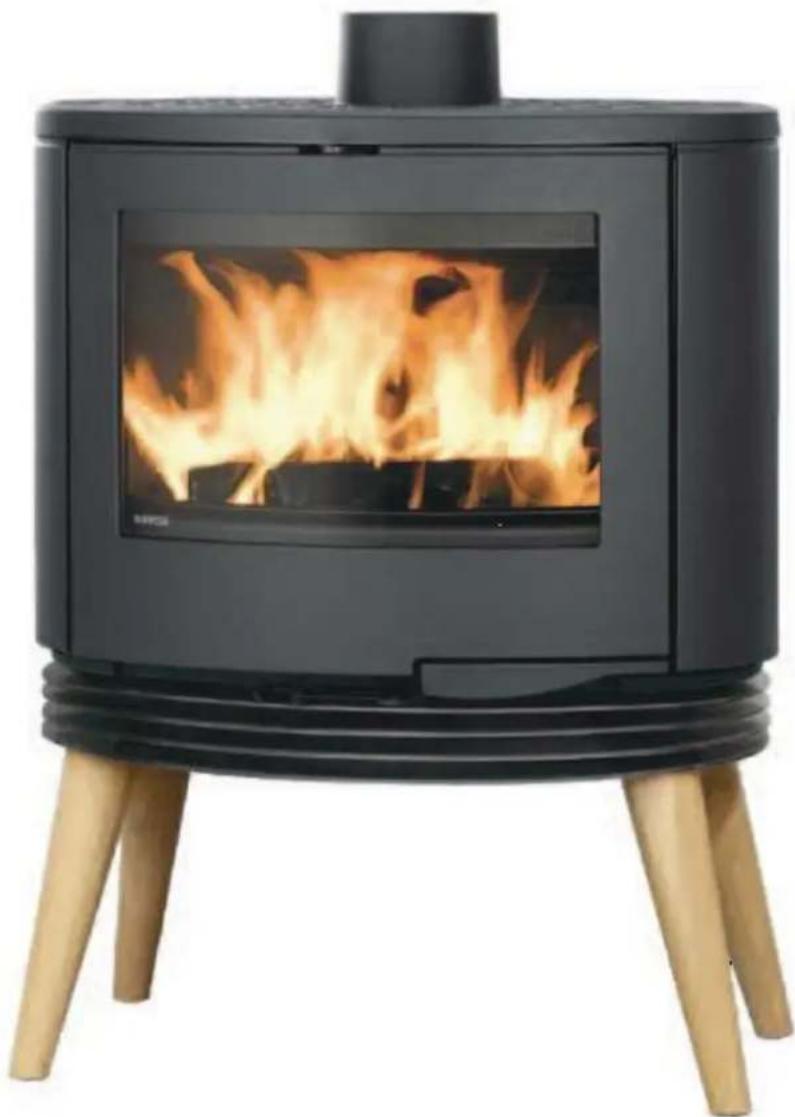

POELE C E KYO

Catégorie du poèle	Intermittent
Puisance calorifique nominale(1)		10 kW
Fonctionnement portefermée uniquement
Type de raccordement	vertical
Température moyenne des fumées		371 °C
Rendement	77 %
Taux de CO (13% O2)	0,12 %
Taux de CO2 (13% O2)	10,4 %
Taux de poussières (13% O2)		40 mg/Nm
Classe d'efficacité énergétique		A+
Indice d'efficacité énergétique		108

Combustibles	bois de chauffage
Taille des bùches 50 cm
Charge horsaire nominale environ	2,9 kg
Intervalle de rechargement	1 h
Combustibles interdits	tous les autres dont charbons et dérivés
Débit massique des fumées environ	7,2 g/s

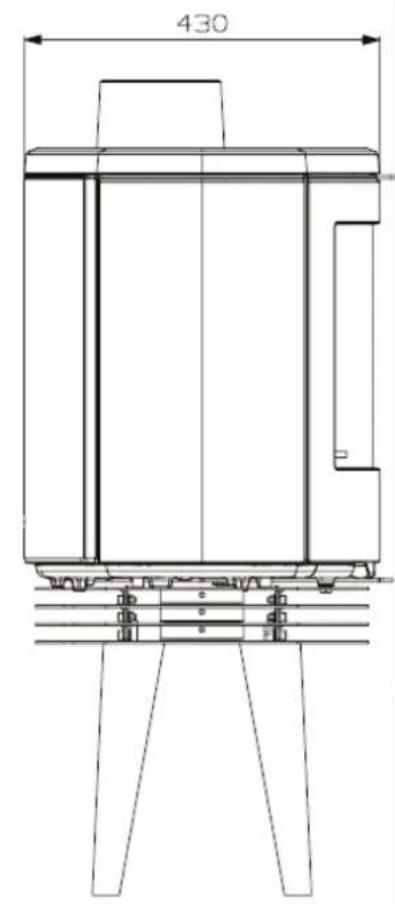

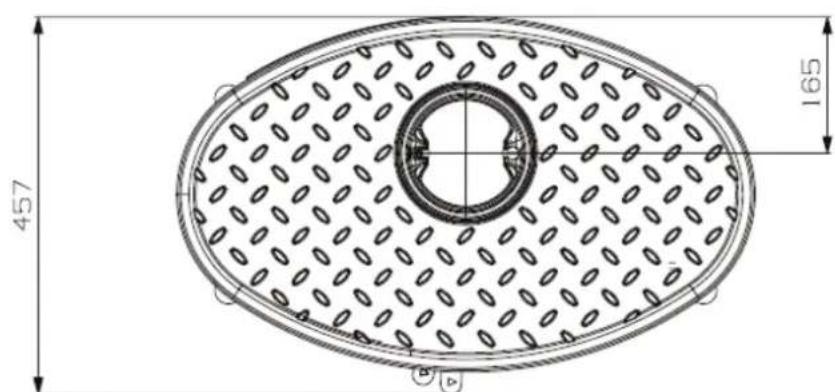

Diamètre nominal départ des fumées	150/153 mm

\section*{Caracteristiques du conduit de fumées}

Dimensions minimales du boisseau	20x20 cm
Ø mini tubage ou conduit métallique isolé	150 mm
Hauteur mini du conduit au dessus de l'appareil	4 m
Ventilation du local	1 dm2

Allure nominale	12 Pa ± 2 Pa
allure ralentie (mini admissible)		6 Pa ± 1 Pa
Maxi admissible		20 Pa
Poids net / brut	160 kg / 166 kg
Plaquette signalétique		au dos de l'appareil

Accessoires fournis

Gant isolant

(1) Puissance nominale en fonctionnement portefermée, combustible bois ou lignite; selon essais suivant EN 13240.

- MISES EN GARdE -

Cet appeil est destiné à bruler du bois, en aucin cas il ne pourra servir d'incinerateur ou bruler des combustibles liquides, du charbon ou dérivés.
Respecter toutes les reglementations locales et nationales ainsi que les normes européennes (1) lors de l'installation et de l'utilisation de l'appareil.
L'appareil de chauffage est chaud lorsqu'il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus visibles. Prendre les précautions pour éviter tout contact avec l'appareil (des jeunes enfants particulièrement).
Cet appareil doit etre instalé conformément aux specifications des normes en vigueur. L'installation par un professionnel qualifié est recommandée
- Les instructions de la presente notice sont à suivre scrupleusement. Conserver soigneusement cette notice.
- La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherche en cas de non-respect de ces prescriptions.
- Sont spécialement interdits :

• L'installation de matieres pouvant etre detioriedes ou alterees par la chaleur (mobilier, papier peint, boiseries...) a proximite immediate de l'appareil.
• La mise en place d'un récapucateur de chaleur de chaque type que ce soit, autre que ceux préconisés par le fabricant.
• L'utilisation de tout combustible autre que le bois naturel.
• Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la garantie. Utiliser exclusivement des pieces de rechange recommandées par le fabricant.
  Le non-respect de ces indications entraine l'entiere responsabilité de celui qui effectue l'intervention et le montage.
  Les installations dans les lieux publics sont soumises au reglement sanitaire département, déposé à la préfecture de votre région.
  Le fabricant se reserve le droit de modifier, sans préavis, la presentation et les cotes de ses modèles ainsi que la conception des montages si nécessaire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être produits sans son autorisation écrite.
  (1) En France NF-DTU 24.1 traitant des conduits de fumées, NF-DTU 24.2 traitant des cheminées équipées d'un foyer fermé ou insert; (disponibles à l'AFNOR).

2. INSTALLATION

2.1 DÉFINITION

Apparéil de chauffage au bois destiné à être installé à proximité d'un mur, peut être déplace sans travaux annexes. Le raccordement au conduit de fumées se fait au moyen de tuyaux conformes à la norme NFD 35-302 en tôle émailée ou en acier inoxydable. Le raccordement se fera sur un conduit de fumées individuel.

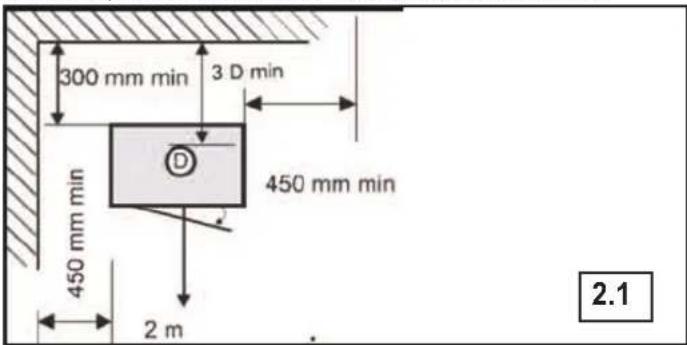

2.2 DISTANCES DE SECURITE (FIG. 2.1)

Respecter les distances de sécurité indiquées entre le mur et les cotés ou l'arrête de l'appareil. Si la paroi est incombustible, la distance de sécurité ne s'applique pas. Quelle que soit l'orientation du poèle, une distance de 2 m doit séparer la vitre du mur ou de toute matière inflammable.

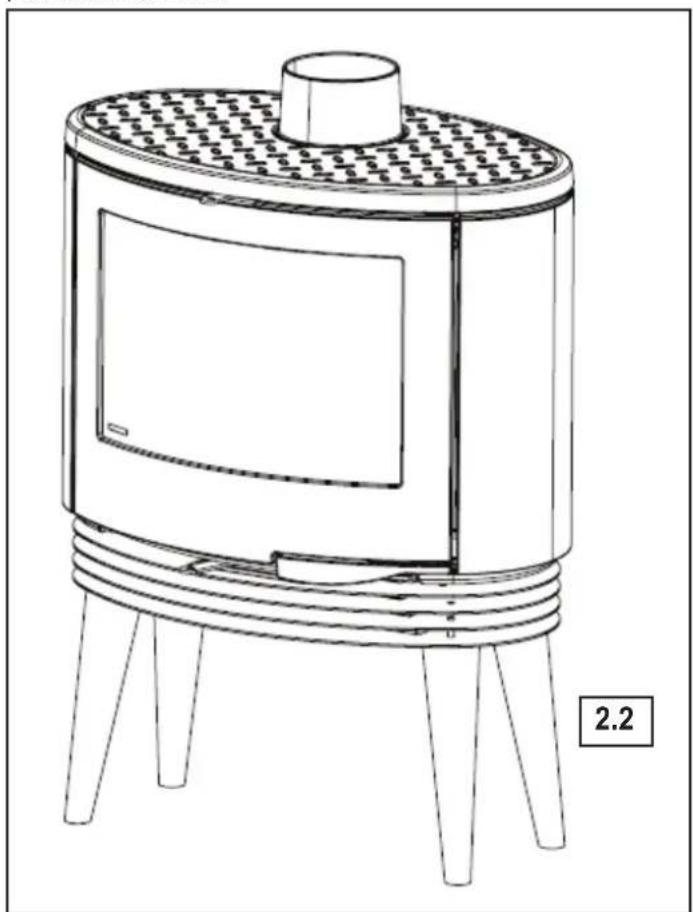

2.3 MISE EN PLACE DU POELE

Déballage de l'appareil : retarder les vis de fixation de la palette. Installer le poèle sur un sol de capacité portante suffisante. Si le sol existant n'est pas satisfaisant, réaliser les travaux afin que le sol supporte le poids de l'appareil (par ex. pose d'une plaque de répartition de charge). Installer le poèle à son emplacement définitif, leMETTE à niveau. Dans la zone de chargement, nous recommendons la pose d'un carrelage (par exemple) pour faciliter l'entretien.

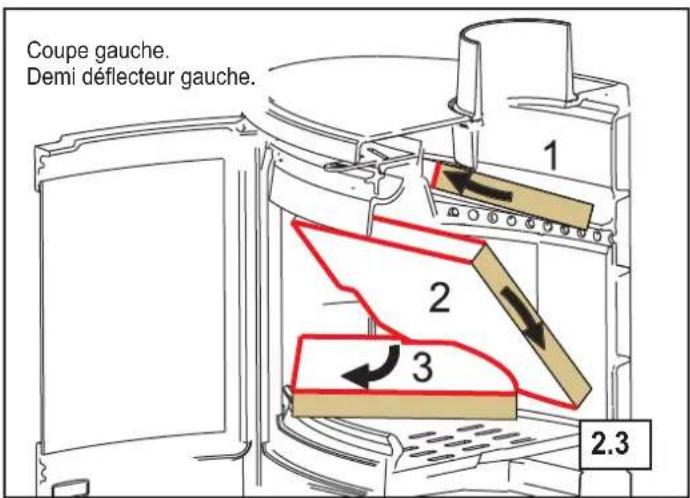

2.4 DÉFLECTEUR DE FUMÉES (FIG 2.3)

Le déflecteur de fumées est constitué de 2 plaques en vermiculite. Il améliore l'échange de chaleur efficace et facilitate la récapération des suies lors du ramonage. A la livraison, il est monté dans l'appareil. Avant d'instructor définitivement l'appareil, monter et démonter le déflecteur à plusieurs reprises, afin de se familiariser avec cette manipulation.

Démontage du déflecteur :

1. Ouvrir la porte
2. Soulever les 2 demi-deflecteurs.
3. Les déplacer vers l'arrière du poèle à bois.
4. Faire basculer le demi-deflecteur droit vers le bas et l'extraire.
5. Faire basculer le demi-deflecteur gauche vers le bas et l'extraire.

Mise en place du déflecteur :

1. Mettre en place le demi-deflecteur gauche.
2. Mettre en place le demi-deflecteur droit.

2.5 RACCORDEMENT

ENTRÉE D'AIR

Une prise d'air frais exté rieur supplémentaire positionnée face aux vents dominants est nécessaire au bon fonctionnement de la combustion, surtout si l'habitat est fortement isolé et/ou équipèd'un système mécanique de ventilation (V.M.C.). Elle doit avoir une section libre d'ouverture minimale de: 1 dm². Ne pas faire fonctionner le poèle si une hotte d'évacuation est en service.

CONDUIT DE FUMÉES

Traiter avec vigilance et attention ce point de l'installation.

Le raccordement de cet apparéil sur un conduit collectif est interdit.

Si le conduit existe: le faire ramoner mécaniquement (hérisson),

faire vérifier son état (stabilité, étanchéité, compatibilité des matériaux, section...) par un fumiste compétent.

Si le conduit n'est pas compatible (ancien, fissure, fortement encrassé): adressez-vous à un spécialiste pour sa remise en état suivant les règlementations en vigueur.

TUYAUX DE RACCORDEMENT

Utiliser des tuyaux T450, émailés ou inox 316 (disponible chez votre revendeur), sans réduction sur leur parcours.

Le raccordement au conduit doit être dans la piece où est installé l'appareil. Ménager un accès pour le ramonage et le nettoyage du conduit de raccordement. Le tuyau ne dépassera pas à l'intérieur du conduit et les emman-chements seront démontables et étanches.

Respecter une distance minimale de 3 × diamètre entre le tuyau de raccordement et le mur d'adossement.

Eviter une trop longue partie horizontale avant le conduit. Si celle-ci est inévitable, lui donner une pente ascendante de 5 cm par metre.

3. UTILISATION

ATTENTION

• Ce poèle à bois est destiné à fonctionner porte fermée. La porte doit rester fermée en permanence en dehors du chargement.
• Pour éviter tout risque de brûlure, ne pas toucher l'appareil et utiliser le gant isolant pour manipuler les commandes.-

Si une niche sous le poèle sert de réserve de bois, ne jamais l'obturer totalement (une section d'ouverture libre frontale de 600~cm^2 minimum doit rester libre en permanence). Laisser un espace de 5 cm minimum entre le fond du poèle et le dessus des buches.

• Le rayonnement calorifique au travers de la vitre impose l'éloignement de toute matière pouvant être déteriorée par la chaleur (mobilier, papier peint, boiseries,...). Une distance de 2 m évitera tout risque.

3.1. COMBUSTIBLES

3.1.1. Bois

Brüler exclusivement du bois de chauffage, en bû ches, séché à l'air (2 à 3 ans de stockage sous abri ventilé) de 15 à 20 % d'humidité maximum.

• Préférer les feuillus durs (bouleau, charme, hêtre...),
• Eviter les feuillus tendres (tileul, marronnier, saule, peuplier),
• Proscire absolument les résineux (pin, sapin...) en usage permanent, ainsi que les bois de récapération traités (traverses de chemin de fer, chutes de menuiserie...) et les déchets domestiques (végétaux ou plastiques).
• Ne jamais faire de flambees par brassées de petit bois, caisses, buchett ou sarments qui provoquent des sur chauffes brutes.

3.1.2. Lignite

En association ou non avec le bois, la briquette de lignite est un combustible utilisable en allure réduite. Disposer les briquettes en une couche sur un lit de brais ses, en se limitant à la surface de la grille.

ATTENTION N! L'utilisation même occasionnelle du charbon ou tous dérivés du charbon est formellement interdite. Cet appeareil ne doit pas être utilisé pour brûler des déchets domestiques!

3.2. TIRAGE

La dépression à chaud du conduit de fumées de l'appareil ne doit jamais dépasser 20 Pa. Si le tirage est supérieur, installer un régulateur de tirage. Consulter votre revendeur pour effectuer une mesure du tirage lors de l'installation de l'appareil. La présence d'une ventilation mécanique contrôle (VMC) peut influencer le tirage, jusqu'à l'inverser. Pour cette raison, la VMC doit être en marche lors de la mesure de tirage.

3.3. PREMIER ALLUMAGE

Enlever les étiquettes autocollantes (sauf signalétique), les éventuels cartons de blocage et s'assurer qu'il ne reste rien dans le cendrier.

Commencer par un feu léger puis, par paliers, augmenter la charge. Cette mise en température progressive permet la dilatation lente des matériaux et leur stabilisation. Un déga gement de fumées et d'odeurs, dues à la peinture de présen tation, s'estompera avec le temps. Proceder ainsi pendant quelques jours avant utilisation nor male. Ouvrir les fenêtres pendant les premières mises en température.

Au cours de la première chauffe, vérifier la dépression conformément au tableau des caractéristiques.

3.4. FONCTIONNEMENT

3.4.1.Allumage

• Pour allumer le feu par le dessus,poser 2 buches refendues sur la sole et poser le bois d'allumage en couches croisées sur les buches. Poser un allumeur sur le bois d'allumage.
• Pour un allumage rapide par le bas, étaler du papier froissé, poser dessus du petit bois et du bois de petite section.

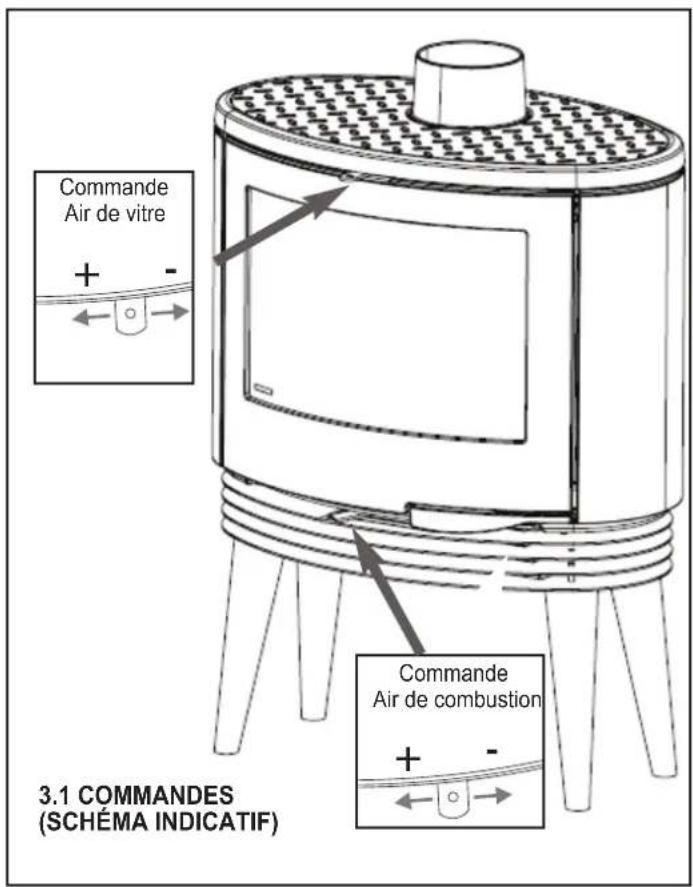

Mettre les commandes en position allumage (tableau 3.A). Allumer le combustible, fermer la porte de chargement et attendre la formation de braises.

Lorsque le feu a bien pris, charger etmettre les commandes en position "allure nominale"(tableau 3.A).Disposer les buches (presence simultanee de 2 buches au moins) vers le fond du foyer. Il est préferable de charger en plusieurs fois plout que de maniere excessive.

En cas de température extérieure très BASSE, un "bouchon" thermique du conduit de fumée peut se former. Celui-ci doit être rechauffé progressivement avant d'obtenir le tirage normal.

ATTENTION! Ne jamais utiliser d'essence, d'alcool ni de fioul...

Tableau 3.A	Air de combustion		Air de vitre
Allumage (cf § 3.4.1)		gauche	gauche
Allure nominale (cf § 3.4.3)		milieu	milieu
Allure réduite (cf § 3.4.4)		ajuster	milieu

3.4.2. Rechargement

Recharger le poèle quand il n'y a plus qu'un lit de braises, sans flammes. Ouvrir lentement la porte (avec le gant isolant) pour éviter des refoulements de fumée ou des chutes de braises. Recharger, refermer la porte. Charger en plusieurs fois只得 que de manière excessive. Disposer la charge de bois vers le fond de l'appareil, pour éviter les chutes de braises. 2 à 3 buche (environ 2,9 kg par heures) suffisent pour atteindre l'allure nominale.

3.4.3.Allure nominale

Régler les commandes conformément au tableau 3.A. La quantité de combusti ble déterminé l'intensité du feu. Le fonctionnement correct du poèle dépend de l'alimentation en air frais. Pour réduire l'entretien, privilégier le fonctionnement à allure nominale.

3.4.4. Ajustement de la puissance réduite

Pour ajuster la puissance de l'appareil, réduire la charge de bois (2 buches; 2 à 2,5 kg/heure) plutot que réduire/fermer l'air de combustion.

3.4.5.Allure ralentie

Éviter de fonctionner à allure ralentie pendant de longues périodes. La température des fumées n'est pas suffisante et celles-ci ne sont pas evacué avant leur condensation dans le conduit. L'encrassement du conduit et de l'appareil (parois, vitre) est ainsi plus important.

Attention : Avec le temps, ce mode de fonctionnement peut provoquer des frais de cheminées.

3.5. EN CAS D'INCIDENT

En cas d'incident dans l'habitation (feu de cheminée, départ de feu dans l'habitation, ), fermer rapidement la porte de chargement et toutes les commandes du poèle. Ne pas verser d'eau sur le foyer. Avertir les pompiers

4. ENTRETIEN - RECOMMANDATIONS

4.1 DÉCENDRAGE

Garder l'accès libre pour le nettoyage de l'appareil et du conduit. Attendre, que l'appareil soit refroidi.

Nettoyer la grille foyere.
- Vider régulierement le cendrier. L'amas de cendres limite l'arrivee d'air sous la grille, risque d'entrainer sa deformation et perturbe la combustion.
- Replacer le cendrier avant le chargement.

4.2 ENTRETIEN DE LA FAÇADE ET DES COTÉS

Pour nettoyer le poèle, ne pas utiliser d'eau, de solvant ou de produit abrasif (meme légrement) mais uniquement un chiffon doux et sec.

4.3 NETTOYAGE DE LA VITRE

Nettoyer le vitrage à froid, avec un chiffon humide et de la cendre de bois. Le système de balayage d'air permet de conserver la vitre la plus propre possible. Toutefois, en fonctionnement normal, un léger noircissement peut apparaître dans certaines zones de la vitre. Au ralenti, le balayage de vitre est moins efficace.

4.4 RAMONAGE OBLIGATOIRE

La législation prévoit 2 ramonages par an (dont un pendant la période de chauffage) effectués avec un moyen mécanique (hérisson). Conserver les documents justificatifs du ramonage renseignés par l'entreprise ayant effectué les travaux de ramonage. Nettoyer les tuyaux de raccordement en les déboitant de la buse de raccordement.

Aprese le ramonage du conduit, replaced le deflecteur de fumee (fig. 2.3). "Avant toute nouvelle utilisation du poèle, vérifier que tous les éléments sont bien en place.

4.5 ENTRETIEN ANNUEL

Après chaque saigon de chauffe, effectuer un nettoyage complet du poèle et vérifier le bon fonctionnement des parties mobiles de l'appareil. Vérifier l'état des joints et des pieces en contact avec la flamme.

5. SERVICE APRÉS-VENTE

L'appareil compte des pieces d'usure à contrôler lors de l'entretien annuel.
Le revendeur peut fournir les pieces de rechange nécessaires.

Pour toute demande de renseignements ou de pieces détaches, indiquer la reférence et le nombre de série de l'appareil figurant sur la plaquette signalétique. N'utiliser que des pieces de rechange fournies par le fabricant.

SUPRA.

SUPRA FRANCE RCS Saverne 441 048

576 SIRET 441 048 576 00074

BP 22 - 67216 OBERNAI Cedex FRANCE

www.supra.fr
