SV6051 - Débitmètre IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Débitmètre vortex
Marque	IFM
Modèle	SV6051
Principe de mesure	Vortex (effet Karman)
Fluides mesurés	Liquides : eau, fluides aqueux
Grandeurs mesurées	Débit volumique, vitesse d'écoulement, température (via Pt1000)
Signal de sortie	Analogique 4-20 mA pour le débit ; résistance Pt1000 pour la température
Raccordement électrique	4 fils (BN, WH, BK, BU) selon DIN EN 60947-5-2
Alimentation	18-30 V DC
Diamètre nominal (DN)	DN20 (selon le modèle)
Température de fluide max.	50 °C (sans protection) ; au-delà, risque de brûlure
Montage	Dans tuyauterie, respecter distances minimales (15×DN amont, 25×DN aval selon perturbations)
Position de montage recommandée	Verticale ou dans une montée ; éviter descentes, vannes, côtés aspiration pompe
Maintenance	Aucun entretien nécessaire
Réparabilité	Réparation uniquement par le fabricant
Sécurité	Couple de serrage max. 12 Nm (DN≤20) ; utiliser une protection contre les brûlures si fluide >50°C
Homologations	Conforme DESP pour fluides groupe 2 ; groupe 1 sur demande
Accessoires disponibles	Équerre de fixation, documentation complémentaire sur documentation.ifm.com

FOIRE AUX QUESTIONS - SV6051 IFM

Comment installer le débitmètre SV6051 ?

L'installation doit être effectuée par du personnel qualifié. Monter l'appareil dans la tuyauterie en respectant le sens du débit (flèche). Veiller à ce que le tube de mesure soit toujours complètement rempli. Respecter les distances minimales de 15×DN en amont et 25×DN en aval par rapport aux perturbations (coudes, vannes, etc.). Utiliser un couple de serrage maximal de 12 Nm pour les diamètres nominaux ≤ DN20.

Quel est le principe de mesure du SV6051 ?

Le SV6051 utilise le principe de mesure Vortex (effet Karman). Un obstacle dans le fluide génère des tourbillons dont la fréquence est proportionnelle à la vitesse d'écoulement. L'appareil détecte ces tourbillons et en déduit le débit volumique.

Quels fluides peuvent être mesurés avec le SV6051 ?

Le débitmètre est conçu pour les fluides liquides, principalement l'eau et les fluides aqueux (eau déminéralisée, eau de refroidissement). L'ajout d'additifs modifiant la viscosité peut réduire la précision. Pour les fluides du groupe 2 selon la DESP ; le groupe 1 est possible sur demande.

Comment raccorder électriquement l'appareil ?

Raccordement par un électricien qualifié. Pour les appareils 4 fils comme le SV6051, utiliser les couleurs selon DIN EN 60947-5-2 : BN (brun) pour L+, WH (blanc) pour OUT (signal analogique débit), BK (noir) et BU (bleu) pour la sonde Pt1000 (température). Mettre l'installation hors tension avant le raccordement.

Quelle est la tension d'alimentation requise ?

L'alimentation nécessaire est de 18-30 V DC pour les appareils 4 fils. Assurez-vous que l'alimentation est stable et respecte les normes en vigueur.

Comment interpréter le signal de sortie ?

Le SV6051 fournit un signal analogique 4-20 mA proportionnel au débit volumique. Les bornes OUT (blanc) et L+ (brun) délivrent ce signal. En outre, la température est disponible sous forme de résistance Pt1000 via les fils noir et bleu.

Quelle est la température maximale du fluide ?

La température maximale du fluide est de 50 °C sans mesures de protection. Au-delà, le boîtier peut atteindre plus de 65 °C, présentant un risque de brûlure. Protéger le boîtier contre le contact avec des matières inflammables et contre tout contact non intentionnel.

Comment effectuer la maintenance du débitmètre ?

L'appareil ne nécessite aucun entretien particulier. En cas de défaut, la réparation doit être effectuée uniquement par le fabricant. Assurez-vous d'une élimination écologique en fin de vie conformément aux réglementations nationales.

Que faire en cas de défaut ou de dysfonctionnement ?

Vérifiez d'abord le montage et le raccordement électrique. Consultez la notice complète sur documentation.ifm.com. Si le problème persiste, contactez le service après-vente IFM. Ne tentez pas de réparer l'appareil vous-même.

Où trouver la notice complète du SV6051 ?

La notice d'utilisation complète est disponible gratuitement sur le site documentation.ifm.com ou via le code QR sur l'appareil. Vous pouvez également la télécharger sur des sites comme notice-facile.com.

MODE D'EMPLOI SV6051 IFM

Notice d'utilisation

Débitmètre Vortex

SV3x51

SV4x51

SV5x51

SV6x51

SV7x51

SV8x51

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements 3
2 Consignes de sécurité.... 4
3 Usage prévu 5
3.1 Applications 5
4 Montage 6
4.1 Perturbations.... 7
5 Raccordement électrique 9
6 Maintenance, réparation et élimination 10

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil surveille le débit dans les fluides liquides selon le principe de mesure Vortex.

L'appareil détecte les paramètres process suivants : vitesse de débit et débit volumique (débit/temps).

Les appareils avec connexion 4 fils détectent en plus la température sous forme de valeur de résistance Pt1000 (→ Raccordement électrique ☐ 9).

L'appareil fournit un signal analogique qui est proportionnel à la valeur process.

Directive relative aux équipements sous pression (DESP) :

Les appareils correspondent à la directive relative aux équipements sous pression et ont été conçus et fabriqués pour des fluides du groupe 2. Utilisation de fluides du groupe de fluides 1 sur demande.

3.1 Applications

Fluides liquides présentant les propriétés suivantes :

• Eau

- Fluides aqueux (eau déminéralisée, eau de refroidissement)

L'ajout d'un additif qui affecte la viscosité du fluide entraîne une augmentation de l'imprécision de la mesure.

→ Voir les courbes et les diagrammes dans la fiche technique sur documentation.ifm.com.

4 Montage

ATTENTION

Avec des températures de fluide de plus de 50 °C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F).

▷ Risque de brûlures.

Protéger le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel.

S'assurer que l'installation est hors pression.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.
▶ Insérer l'appareil dans la tuyauterie selon le sens du débit (voir flèche sur l'appareil) :
Monter l'appareil de façon que le tube ne soit pas soumis à des forces mécaniques. Si nécessaire, utiliser une équerre de fixation.

Diamètre nominal de l'appareil Couple de serrage maximum
DN6, DN8, DN10, DN12, DN20 12 Nm
DN25 15 Nm

Tab. 1: Couple de serrage maximum en fonction du type d'appareil

Informations sur les accessoires disponibles sur www.ifm.com

Position de montage recommandée :

▶ Montage devant ou dans un tuyau montant.
Eviter les dépôts, les accumulations de gaz et d'air dans le tuyau.
Monter l'appareil de façon que le tube de mesure soit toujours complètement rempli.
▶ Veiller au même diamètre intérieur du tube et du capteur.

Position de montage non recommandée :

• Directement avant un tuyau descendant.
  • Dans un tuyau descendant.
• Directement avant l'évacuation du tuyau.
• Directement avant une vanne.
• Sur le côté d'aspiration d'une pompe.
• Dans le point le plus haut du système de tuyaux.

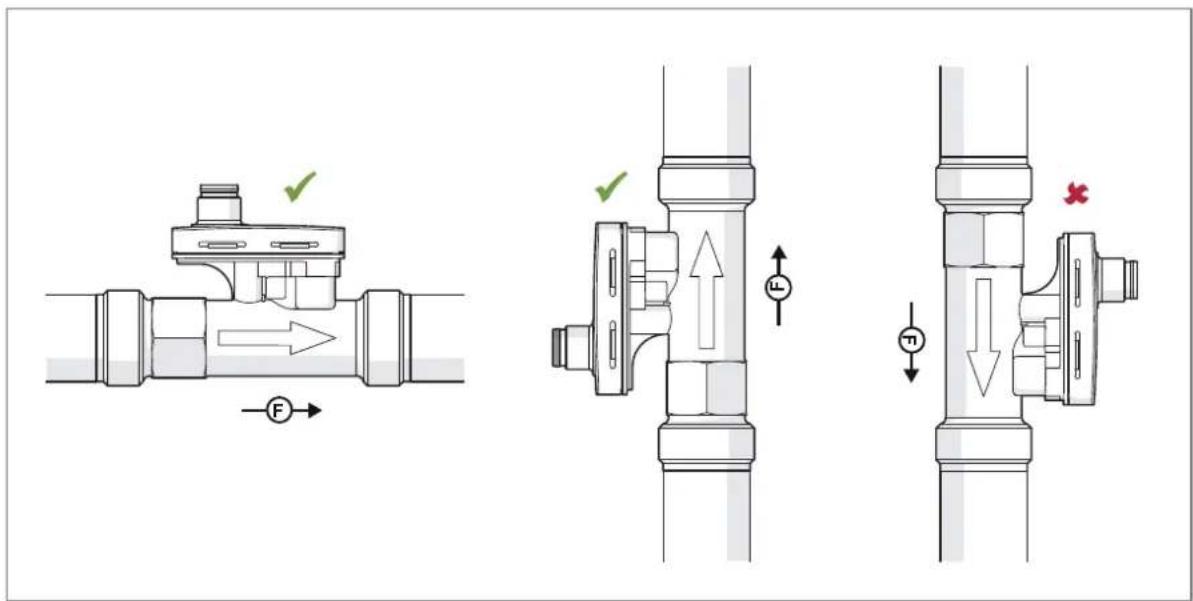

Fig. 1: Positions de montage recommandées et non recommandées

4.1 Perturbations

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres choses semblables affectent le fonctionnement de l'appareil.

▶ Respecter des distances entre le capteur et les perturbations.

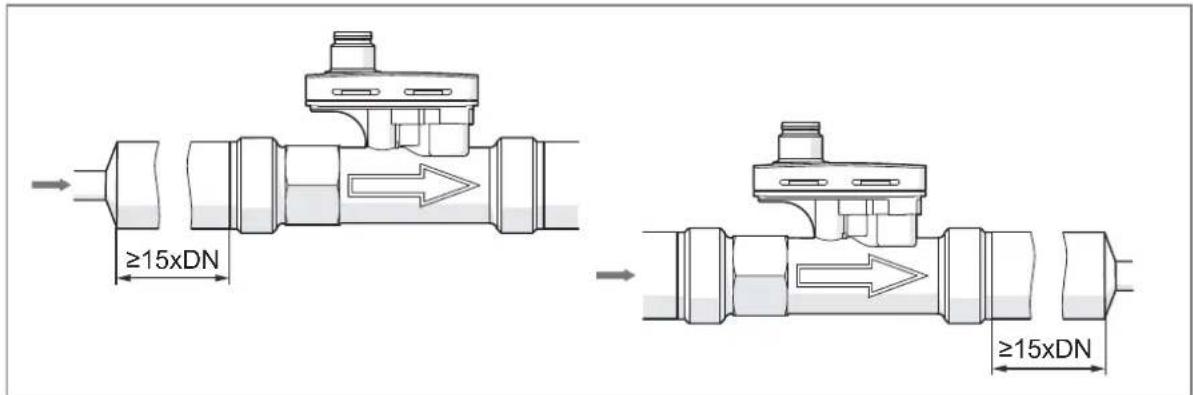

Fig. 2: Distances minimales pour les distances d'entrée et de sortie en cas de modification du diamètre du tuyau

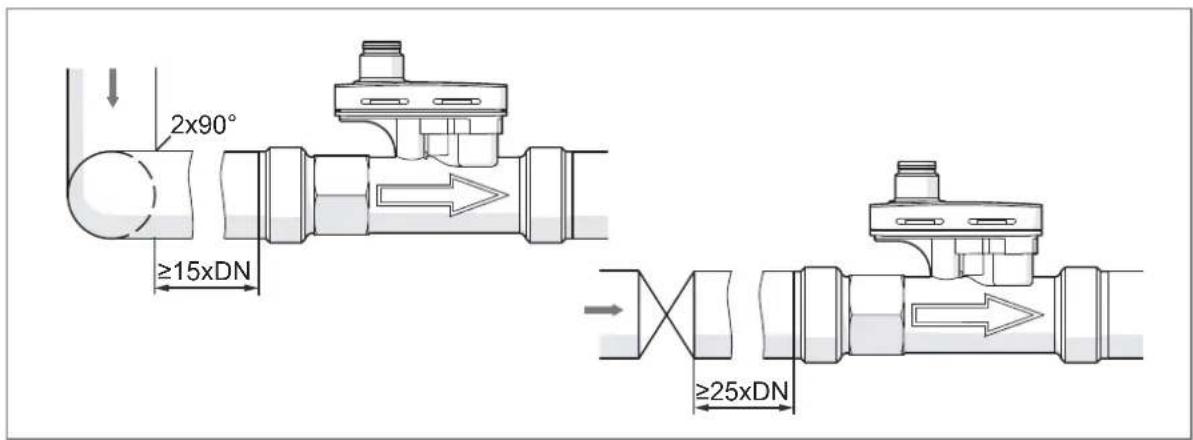

Fig. 3: Distances minimales par rapport aux coudes de 2x90° et aux pompes

Fig. 4: Distances minimales par rapport aux coudes

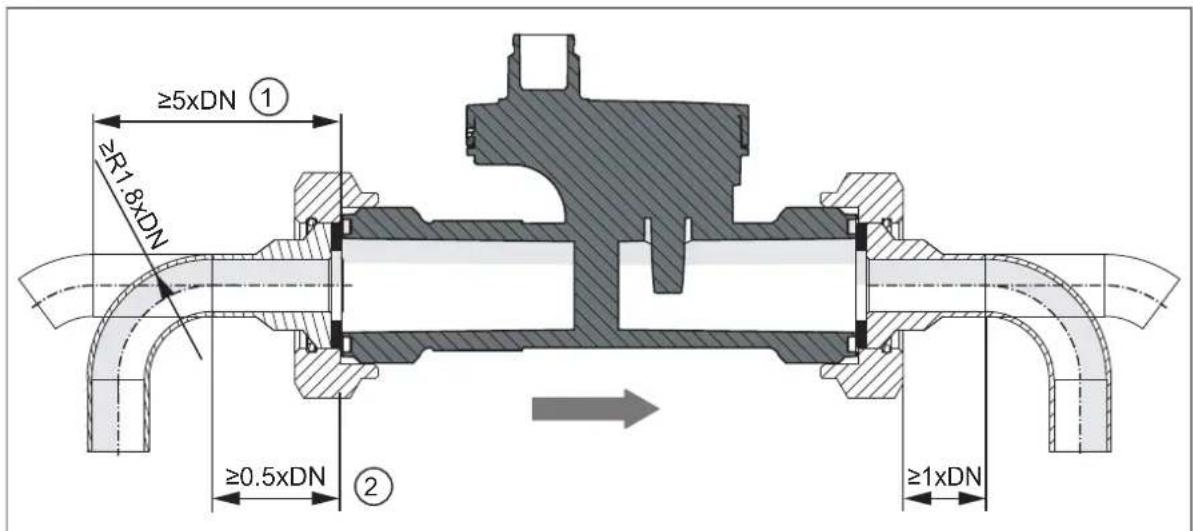

1 : Distance minimale par rapport aux coudes non idéaux

2 : Distance minimale pour des coudes idéaux de 90° avec au moins R 1,8 x DN

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

▶ Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Fig. 5: Appareils 2 fils (Sv3xxx) ; couleurs selon DIN EN 60947-5-2 : BN : brun ; WH : blanc OUT : Signal analogique pour le débit

Fig. 6: Appareils 4 fils ; couleurs selon DIN EN 60947-5-2 : BN : brun ; WH : blanc ; BK : noir ; BU : bleu OUT : Signal analogique pour le débit T1/T2 : Pt1000

6 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
