Type de produit	Débitmètre vortex
Marque	IFM
Modèle	SV3051 (série SV3x51)
Catégorie	Débitmètre
Principe de mesure	Vortex
Fluides mesurés	Liquides (eau, fluides aqueux)
Paramètres mesurés	Débit volumique, vitesse de débit, température (modèles 4 fils via Pt1000)
Sortie signal	Analogique proportionnel à la valeur process
Raccordement électrique	2 fils (BN/WH) ou 4 fils (BN/WH/BK/BU) selon DIN EN 60947-5-2
Alimentation	24 V CC (typique)
Diamètre nominal	DN6, DN8, DN10, DN12, DN20, DN25
Couple de serrage max	12 Nm (DN6 à DN20), 15 Nm (DN25)
Distances minimales entrée	≥ 15 x DN
Distances minimales sortie	≥ 5 x DN (coudes idéaux), ≥ 15 x DN (pompes)
Position de montage recommandée	Devant ou dans un tuyau montant, tube de mesure toujours rempli
Maintenance	Aucun entretien nécessaire
Réparabilité	Réparation uniquement par le fabricant
Homologations	Directive équipements sous pression (DESP) – fluides groupe 2
Sécurité	Installation par personnel qualifié, respect des consignes
Accessoires	Disponibles sur www.ifm.com

FOIRE AUX QUESTIONS - SV3051 IFM

Comment installer correctement le débitmètre SV3051 ?

Installez l'appareil dans la tuyauterie en respectant le sens du débit (flèche). Privilégiez une position devant ou dans un tuyau montant, et veillez à ce que le tube de mesure soit toujours rempli. Respectez les distances minimales par rapport aux perturbations : ≥ 15 x DN en entrée, ≥ 5 x DN en sortie pour les coudes idéaux, et ≥ 15 x DN pour les pompes. Utilisez le couple de serrage maximal indiqué selon le diamètre nominal (12 Nm pour DN6-DN20, 15 Nm pour DN25).

Quels fluides peuvent être mesurés avec cet appareil ?

L'appareil mesure le débit de fluides liquides, principalement l'eau et les fluides aqueux (eau déminéralisée, eau de refroidissement). L'ajout d'additifs affectant la viscosité peut réduire la précision de la mesure.

Quelles sont les distances minimales à respecter par rapport aux perturbations ?

Pour garantir une mesure fiable, respectez les distances suivantes : entrée ≥ 15 x DN, sortie ≥ 5 x DN pour des coudes idéaux (rayon ≥ R1,8 x DN) et ≥ 15 x DN pour les pompes ou coudes 2x90°. Consultez les schémas de la notice pour plus de détails.

Comment raccorder électriquement l'appareil ?

Le raccordement doit être effectué par un électricien qualifié. Coupez l'alimentation avant toute intervention. Pour les modèles 2 fils, connectez le fil brun (BN) à L+ et le blanc (WH) à OUT. Pour les modèles 4 fils, connectez BN à L+, WH à OUT, BK à T1/T2 (Pt1000) et BU à T2/T1. Les couleurs suivent la norme DIN EN 60947-5-2.

Quels paramètres sont mesurés par le SV3051 ?

L'appareil mesure la vitesse de débit et le débit volumique (débit/temps) selon le principe Vortex. Sur les modèles à connexion 4 fils, il détecte également la température sous forme de résistance Pt1000.

Que faire en cas de dysfonctionnement ?

L'appareil ne nécessite aucun entretien. En cas de dysfonctionnement, ne tentez aucune réparation vous-même ; celle-ci doit être confiée uniquement au fabricant. Assurez-vous que l'installation et les conditions d'utilisation sont conformes aux spécifications.

L'appareil nécessite-t-il un entretien ?

Non, le SV3051 est un appareil sans entretien. Aucune maintenance périodique n'est requise. Veillez simplement à respecter les conditions d'installation et d'utilisation décrites dans la notice.

Quelles sont les consignes de sécurité importantes ?

Lisez attentivement la notice avant la mise en service. L'installation et le raccordement doivent être effectués par un personnel qualifié et autorisé. Respectez les avertissements concernant les risques de brûlure (température de fluide >50°C) et les dommages matériels. Utilisez l'appareil uniquement pour les applications prévues et les fluides admissibles.

Puis-je utiliser l'appareil avec des fluides chauds ?

Oui, mais si la température du fluide dépasse 50 °C, certaines parties du boîtier peuvent atteindre plus de 65 °C, présentant un risque de brûlure. Protégez le boîtier contre tout contact non intentionnel et contre les matières inflammables. Pour des températures élevées, prenez les précautions nécessaires.

Où trouver des accessoires ou informations supplémentaires ?

Les accessoires sont disponibles sur le site www.ifm.com. Vous pouvez également consulter la notice complète, les données techniques et les informations d'homologation via le code QR sur l'appareil ou l'emballage, ou sur documentation.ifm.com.

MODE D'EMPLOI SV3051 IFM

Notice d'utilisation

Débitmètre Vortex

SV3x51

SV4x51

SV5x51

SV6x51

SV7x51

SV8x51

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements 3
2 Consignes de sécurité.... 4
3 Usage prévu 5
3.1 Applications 5
4 Montage 6
4.1 Perturbations.... 7
5 Raccordement électrique 9
6 Maintenance, réparation et élimination 10

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil surveille le débit dans les fluides liquides selon le principe de mesure Vortex.

L'appareil détecte les paramètres process suivants : vitesse de débit et débit volumique (débit/temps).

Les appareils avec connexion 4 fils détectent en plus la température sous forme de valeur de résistance Pt1000 (→ Raccordement électrique ☐ 9).

L'appareil fournit un signal analogique qui est proportionnel à la valeur process.

Directive relative aux équipements sous pression (DESP) :

Les appareils correspondent à la directive relative aux équipements sous pression et ont été conçus et fabriqués pour des fluides du groupe 2. Utilisation de fluides du groupe de fluides 1 sur demande.

3.1 Applications

Fluides liquides présentant les propriétés suivantes :

• Eau

- Fluides aqueux (eau déminéralisée, eau de refroidissement)

L'ajout d'un additif qui affecte la viscosité du fluide entraîne une augmentation de l'imprécision de la mesure.

→ Voir les courbes et les diagrammes dans la fiche technique sur documentation.ifm.com.

4 Montage

ATTENTION

Avec des températures de fluide de plus de 50 °C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F).

▷ Risque de brûlures.

Protéger le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel.

S'assurer que l'installation est hors pression.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.
▶ Insérer l'appareil dans la tuyauterie selon le sens du débit (voir flèche sur l'appareil) :
Monter l'appareil de façon que le tube ne soit pas soumis à des forces mécaniques. Si nécessaire, utiliser une équerre de fixation.

Diamètre nominal de l'appareil Couple de serrage maximum
DN6, DN8, DN10, DN12, DN20 12 Nm
DN25 15 Nm

Tab. 1: Couple de serrage maximum en fonction du type d'appareil

Informations sur les accessoires disponibles sur www.ifm.com

Position de montage recommandée :

▶ Montage devant ou dans un tuyau montant.
Eviter les dépôts, les accumulations de gaz et d'air dans le tuyau.
Monter l'appareil de façon que le tube de mesure soit toujours complètement rempli.
▶ Veiller au même diamètre intérieur du tube et du capteur.

Position de montage non recommandée :

• Directement avant un tuyau descendant.
  • Dans un tuyau descendant.
• Directement avant l'évacuation du tuyau.
• Directement avant une vanne.
• Sur le côté d'aspiration d'une pompe.
• Dans le point le plus haut du système de tuyaux.

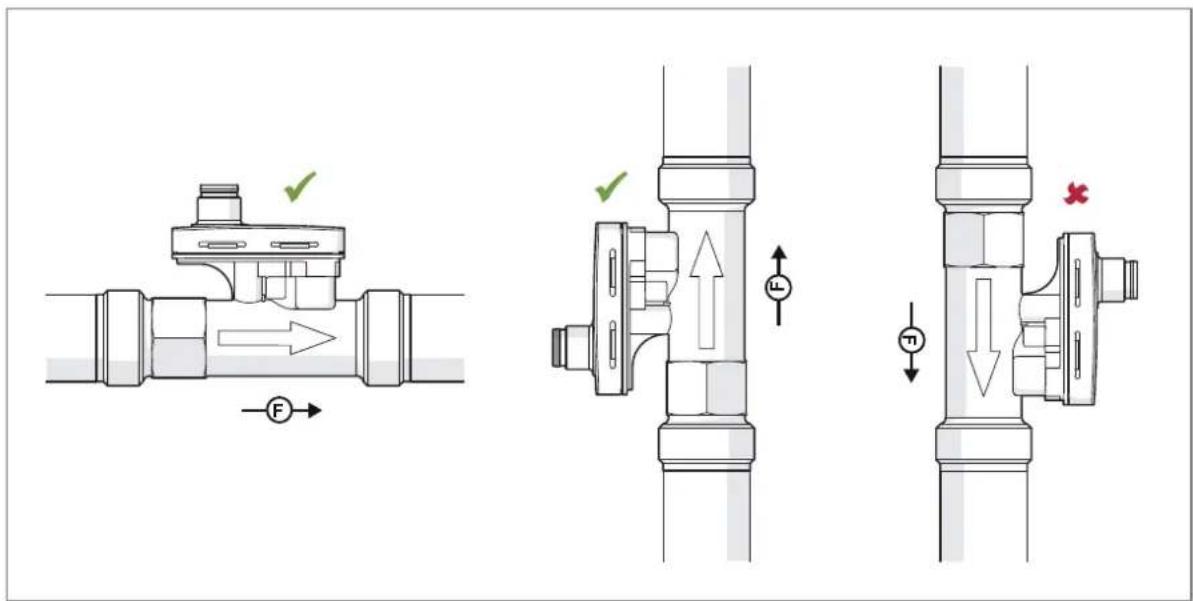

Fig. 1: Positions de montage recommandées et non recommandées

4.1 Perturbations

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres choses semblables affectent le fonctionnement de l'appareil.

▶ Respecter des distances entre le capteur et les perturbations.

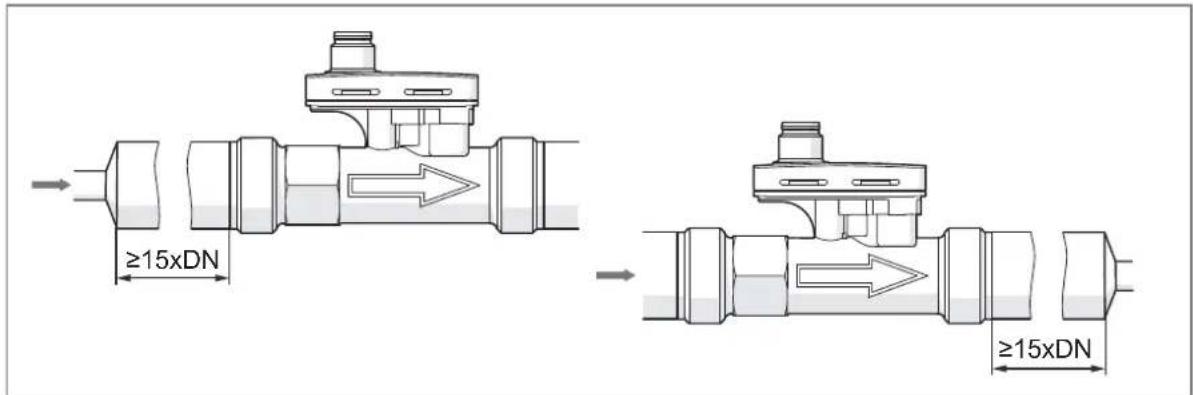

Fig. 2: Distances minimales pour les distances d'entrée et de sortie en cas de modification du diamètre du tuyau

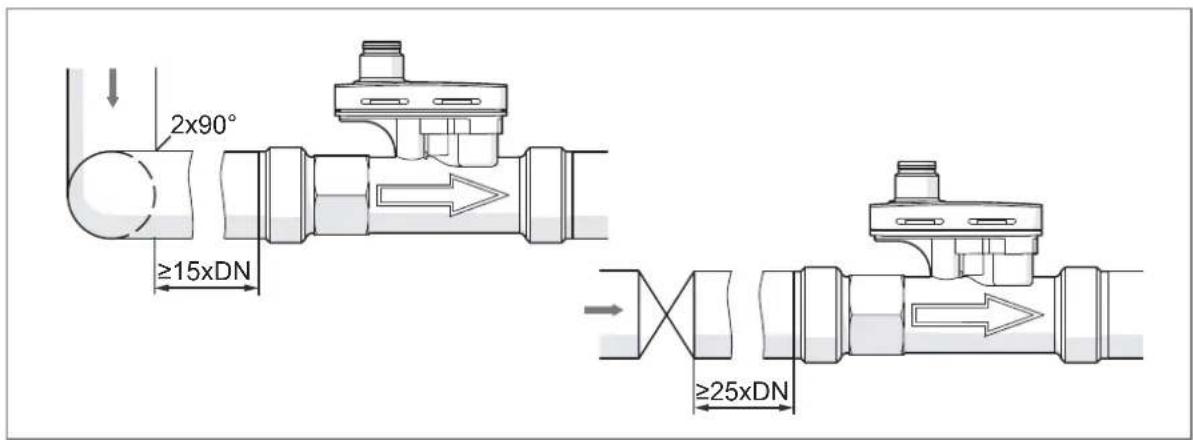

Fig. 3: Distances minimales par rapport aux coudes de 2x90° et aux pompes

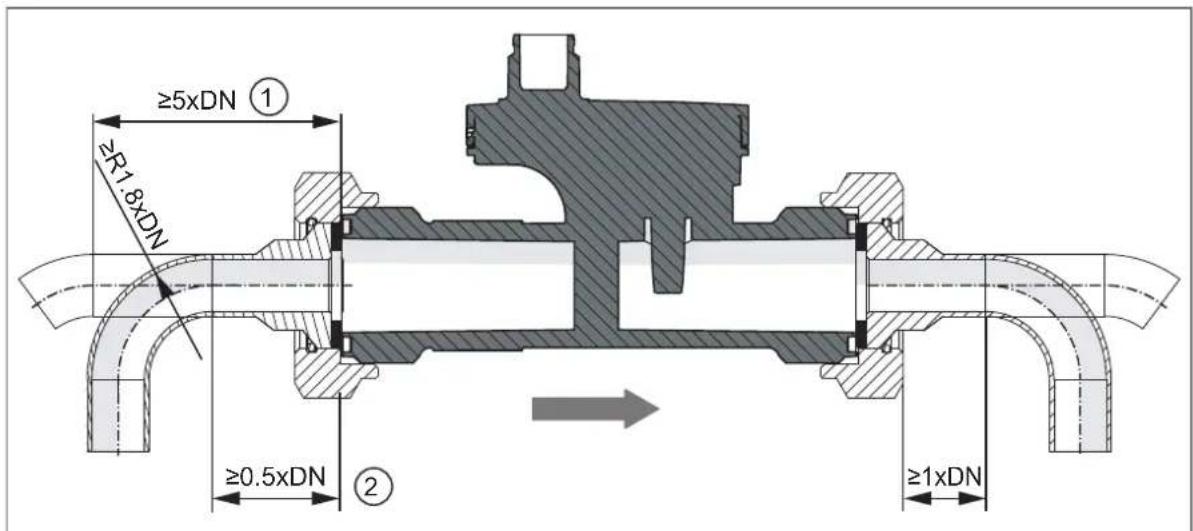

Fig. 4: Distances minimales par rapport aux coudes

1 : Distance minimale par rapport aux coudes non idéaux

2 : Distance minimale pour des coudes idéaux de 90° avec au moins R 1,8 x DN

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Fig. 5: Appareils 2 fils (Sv3xxx) ; couleurs selon DIN EN 60947-5-2 : BN : brun ; WH : blanc OUT : Signal analogique pour le débit

Fig. 6: Appareils 4 fils ; couleurs selon DIN EN 60947-5-2 : BN : brun ; WH : blanc ; BK : noir ; BU : bleu OUT : Signal analogique pour le débit T1/T2 : Pt1000

6 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
