MODE D'EMPLOI SD1440 IFM

Notice d'utilisation

Débitmètre pour l'air comprimé

SD1440

Contenu

1 Remarques préliminaires 4

1.1 Symboles utilisés 4
1.2 Avertissements 4

2 Consignes de sécurité.... 5

3 Usage prévu 6

3.1 Applications 6

4 Fonction 7

4.1 Options pour la sortie OUT1 7
4.2 Options pour la sortie OUT2 7
4.3 IO-Link 7

5 Montage 9

5.1 Lieu de montage 9
5.2 Position de montage 9
5.3 Perturbations.... 10
5.4 Raccord process.... 10

6 Raccordement électrique 11
7 Eléments de service et d'indication 13
8 Menu.... 14

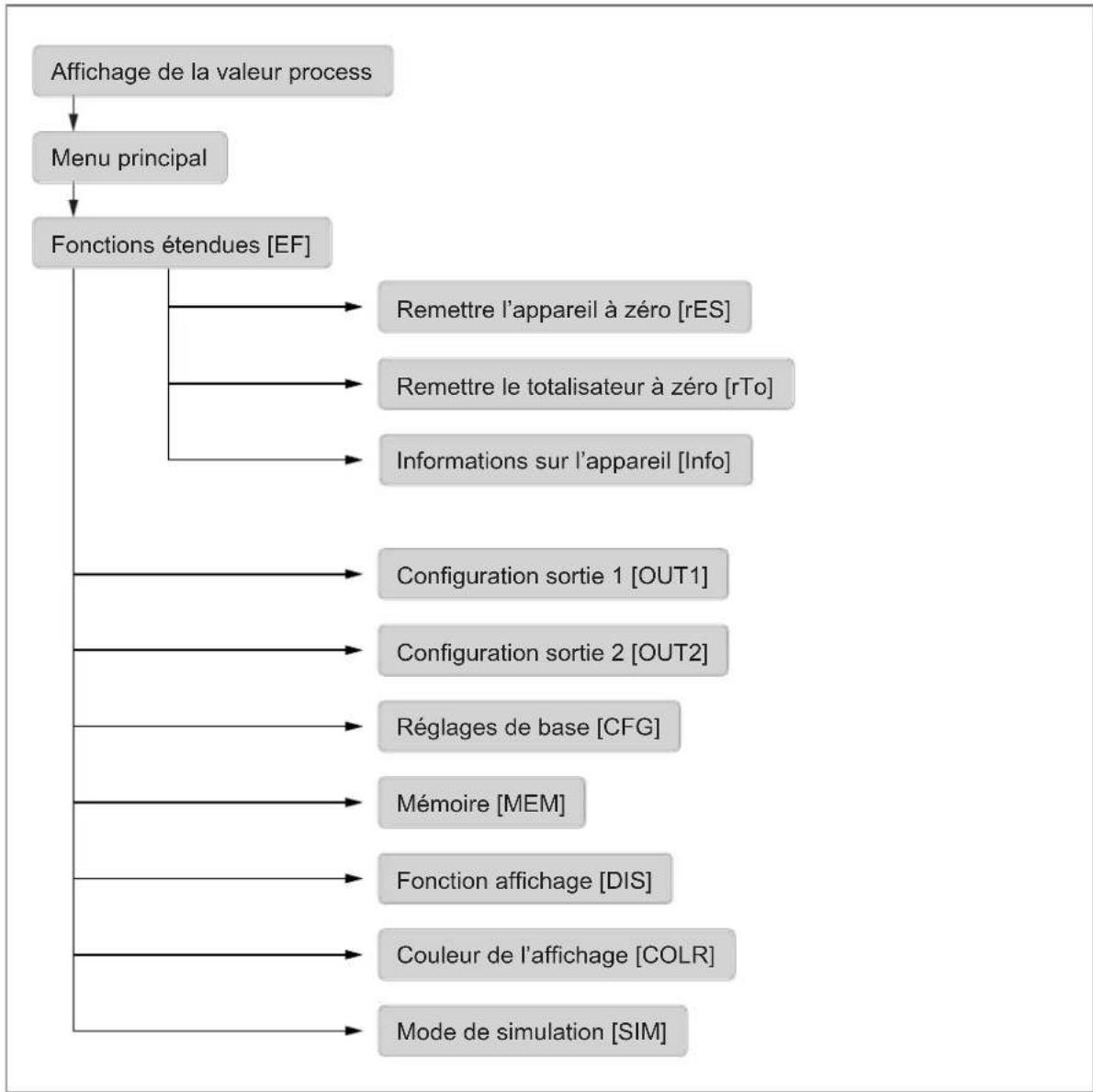

8.1 Aperçu du menu 14

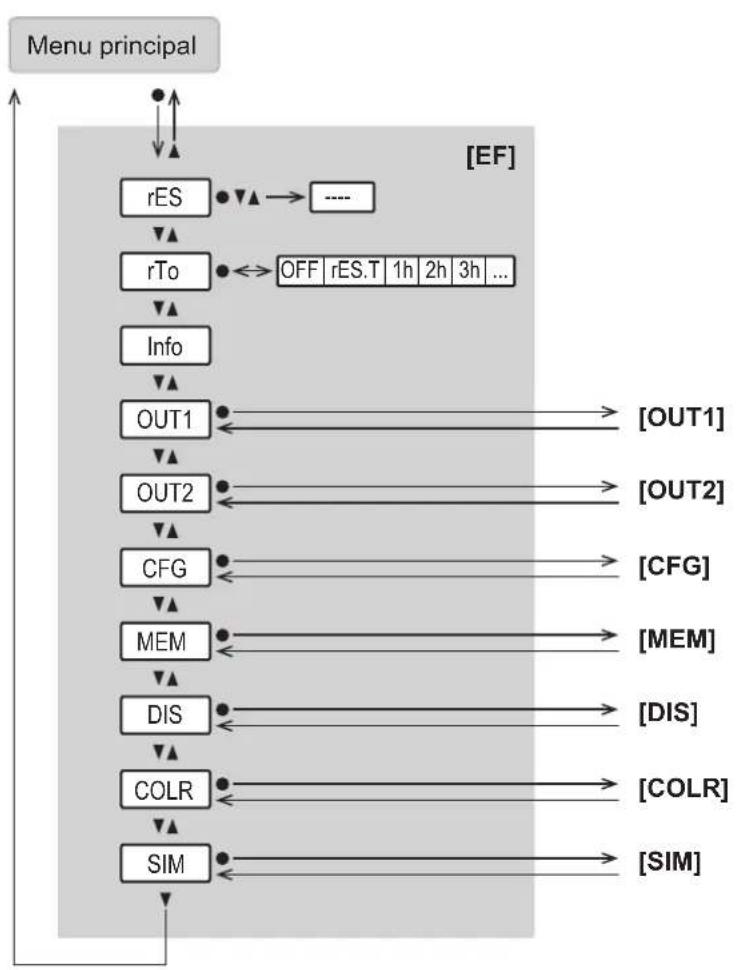

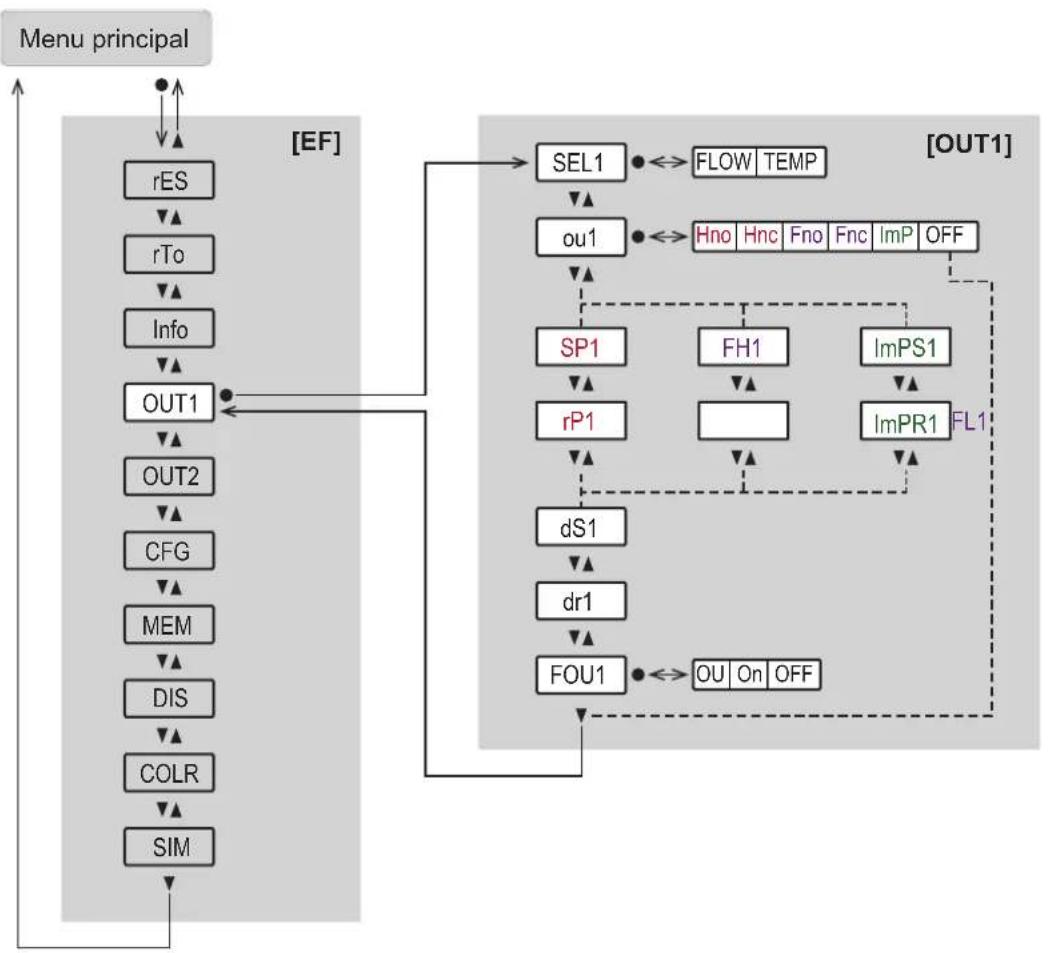

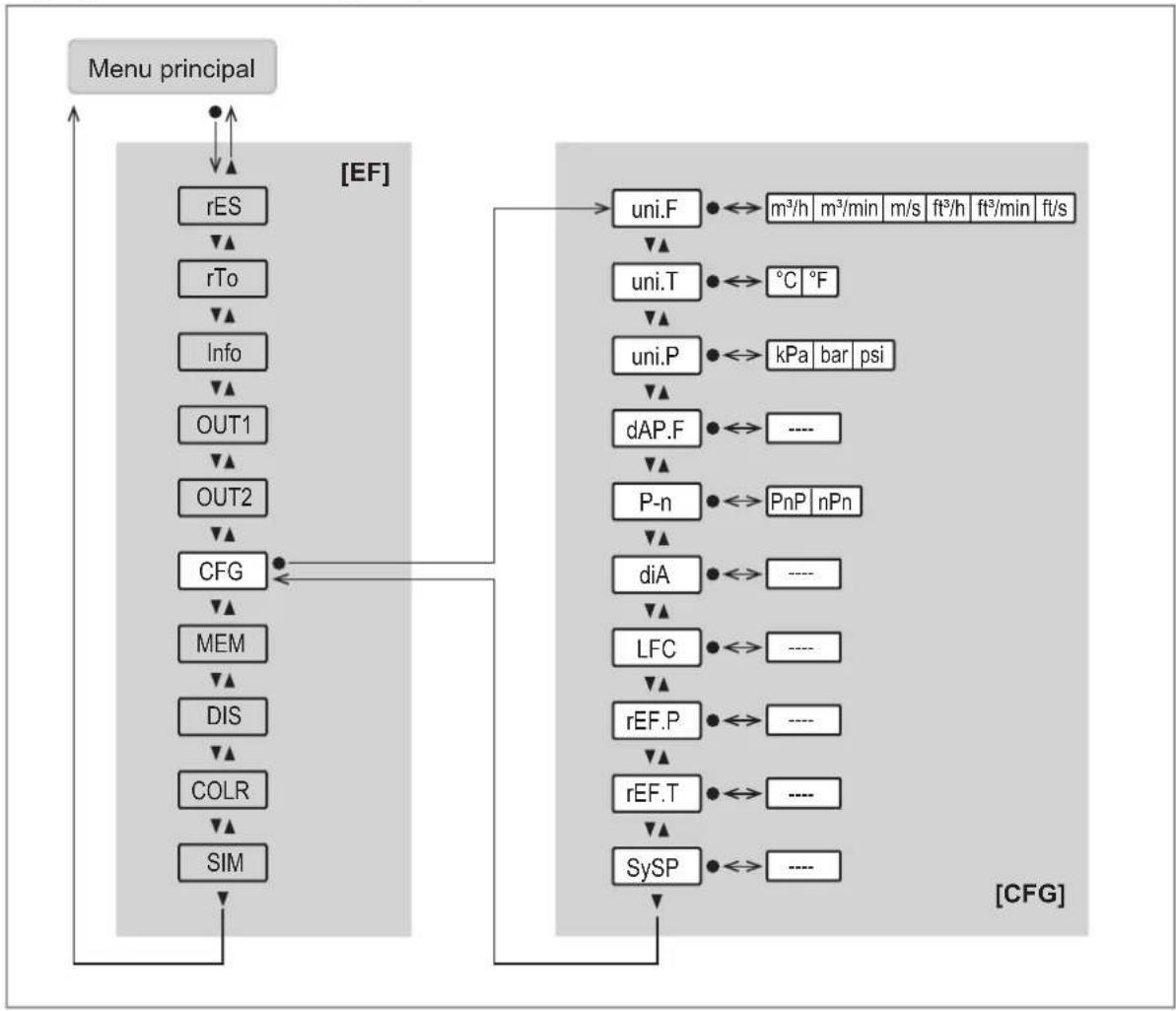

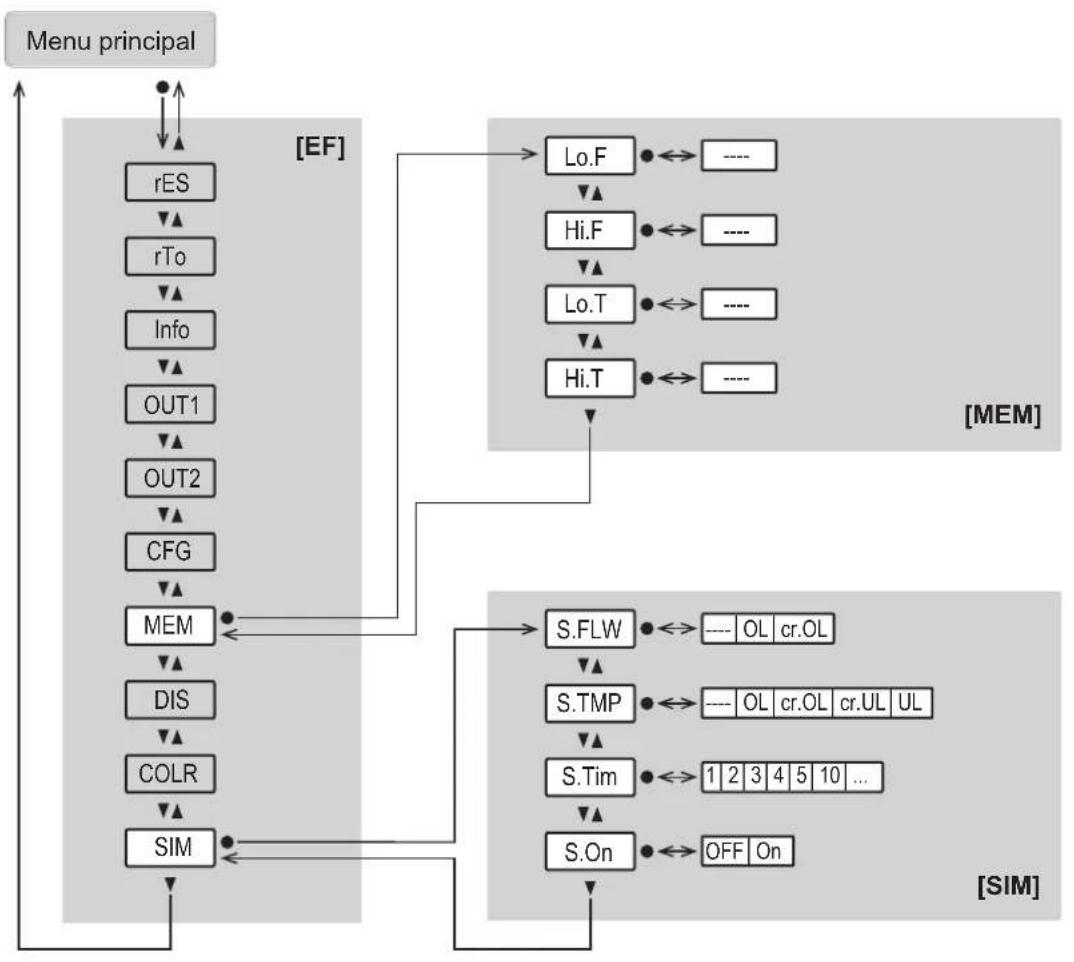

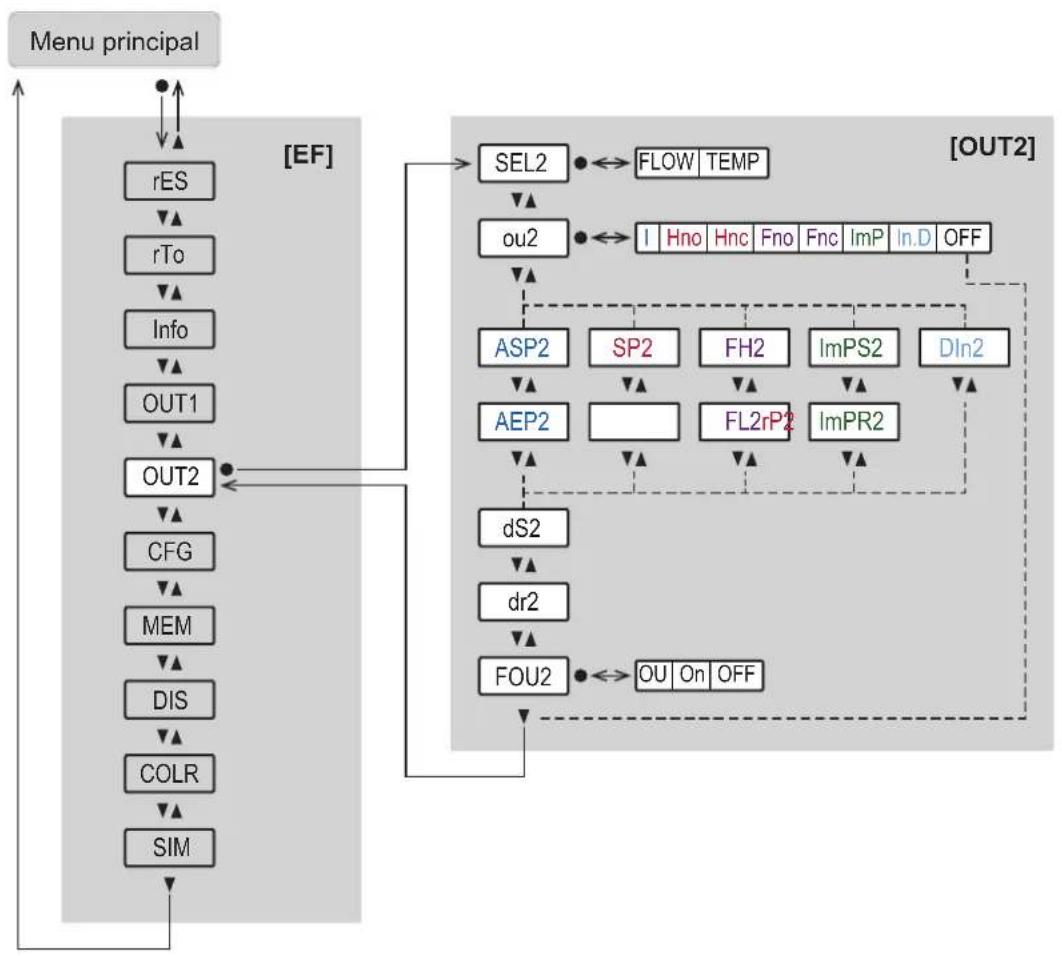

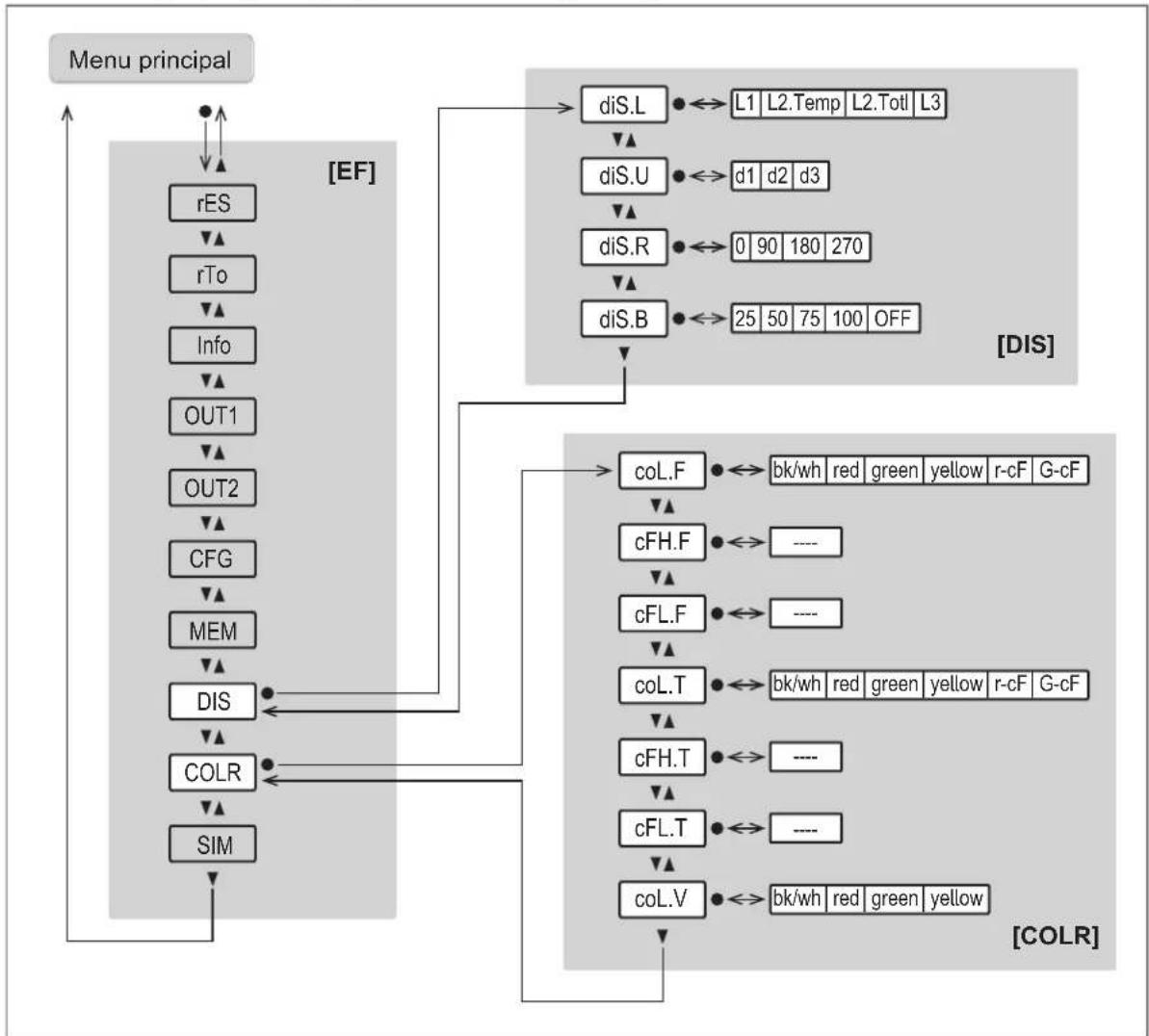

8.2 Menu principal et sous-menus 14

9 Mise en service.... 22

10 Paramétrage 23

10.1 Paramétrage au moyen des boutons de l'appareil 23
10.2 Paramétrage via IO-Link 23
10.3 Configuration de sortie 24

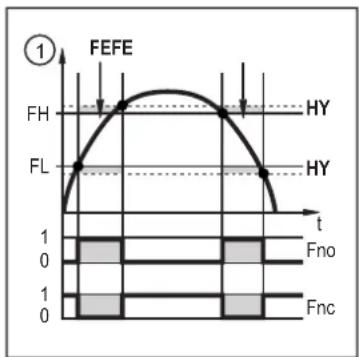

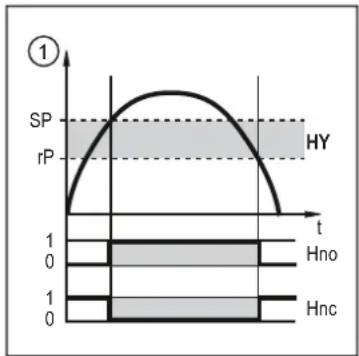

10.3.1 Signal de commutation 24

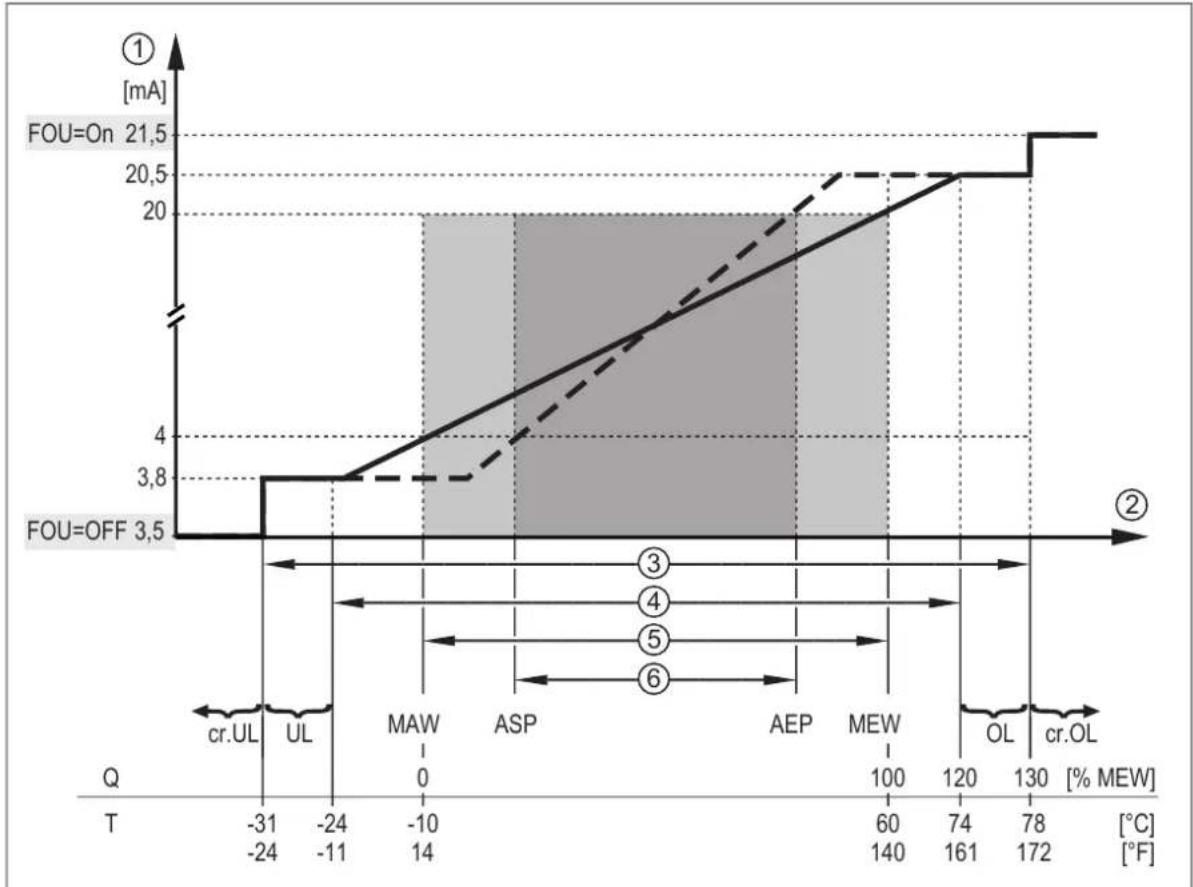

10.3.2 Signal analogique 25

10.3.3 Surveillance du volume consommé (fonction totalisateur).... 27

10.3.3.1 Signal d'impulsion du totalisateur 27
10.3.3.2 Signal de commutation du totalisateur 28

10.3.4 Sortie désactivée 29

10.4 Configuration de l'application 30

10.4.1 Unité de mesure standard.... 30
10.4.2 Amortissement 30
10.4.3 Polarité de sortie des sorties de commutation.... 31
10.4.4 Diamètre intérieur du tuyau.... 31
10.4.5 Valeur process pour OUT1 et OUT2 31
10.4.6 Suppression de faibles débits 32
10.4.7 Conditions normalisées.... 32
10.4.8 Pression du système.... 32
10.4.9 Temporisation de commutation 33
10.4.10 Comportement des sorties en cas de défaut.... 33
10.4.11 Remise à zéro du totalisateur 34
10.4.12 Verrouillage / déverrouillage 35
10.4.13 Remettre l'appareil à zéro 36

10.5 Afficheur 37

10.5.1 Agencement de l'affichage 37
10.5.2 Fréquence de rafraîchissement de l'affichage.... 37
10.5.3 Rotation de l'afficheur 37
10.5.4 Luminosité de l'afficheur : 38
10.5.5 Réglage des couleurs de l'affichage 38

10.6 Diagnostic....40

10.6.1 Lire les valeurs des totalisateurs.... 40
10.6.2 Mémoire 40

10.7 Fonctions de service 41

10.7.1 Simulation 41
10.7.2 Localisation optique 42
10.7.3 Informations sur l'appareil 42

11 Correction de défauts 44

11.1 Messages d'avertissement 44
11.2 Messages d'erreur 44

12 Maintenance, réparation et élimination 45

13 Réglages usine 46

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil surveille le débit d'un volume normalisé d'air comprimé.

Il détecte la vitesse du fluide, le débit volumique (débit/temps), la quantité consommée et la température du fluide.

3.1 Applications

L'appareil est conçu pour une utilisation dans des installations d'air comprimé.

Toutes les indications s'appliquent au débit de volume normalisé selon DIN ISO 2533, c'est-à-dire au débit volumique à 1013 mbar (101,3 kPa), 15 °C et humidité d'air relative 0 %. L'appareil peut être paramétré à d'autres conditions normalisées.

Compatibilité électromagnétique (CEM) :

Il s'agit d'un produit de la classe A. Dans les environnements domestiques, ce produit peut provoquer des problèmes de radiodiffusion :

En cas de besoin, prendre des mesures de blindage CEM.

4 Fonction

• L'appareil détecte le débit selon le principe de mesure calorimétrique.
- De plus, en tant que valeur process supplémentaire, l'appareil mesure la température.
• L'appareil dispose d'une interface IO-Link.
• L'appareil affiche les valeurs process actuelles.
- L'appareil dispose de possibilités étendues pour l'autodiagnostic.
- Un mode de simulation simplifie la mise en service du capteur.
- L'appareil génère deux signaux de sortie selon le paramétrage.

4.1 Options pour la sortie OUT1

• Signal de commutation pour le débit
• Signal de commutation température
• Signal de commutation du totalisateur
  • Signal d'impulsion du totalisateur
  • IO-Link
  • OFF (sortie commutée à haute impédance)

4.2 Options pour la sortie OUT2

• Signal de commutation pour le débit
• Signal de commutation température
• Signal de commutation du totalisateur
  • Signal d'impulsion du totalisateur
  • Signal analogique pour le débit
  • Signal analogique température
• Entrée pour la remise à zéro externe d'un totalisateur
• OFF (sortie commutée à haute impédance)

4.3 IO-Link

IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.

Informations générales concernant IO-Link sur io-link.ifm

Input Output Device Description (IODD) avec tous les paramètres, données process et descriptions détaillées de l'appareil sur documentation.ifm.com

IO-Link offre les avantages suivants :

• Transmission insensible aux parasites de toutes les données et valeurs process
• Paramétrage sans arrêt du process ou préréglage en dehors de l'application
• Paramètres pour l'identification des appareils connectés dans l'installation

• Paramètres et fonctions de diagnostic supplémentaires

• Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)

• Sauvegarde des paramétrages, des valeurs process et des événements
• Données de description d'appareil (IODD – Input Output Device Description) pour une configuration facile
  • Raccordement électrique standardisé
• maintenance à distance

5 Montage

ATTENTION

Avec des températures de fluide de plus de 50 °C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F).

▷ Risque de brûlures.

Protéger le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel.
▶ Fixer l'étiquette d'avertissement fournie sur le câble du capteur.

S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
Les règlements et dispositions relatifs à l'installation et le fonctionnement d'équipements sous pression doivent être respectés.

5.1 Lieu de montage

Monter l'appareil derrière le sécheur frigorifique.
Monter l'appareil à proximité de la charge.
Le montage après une unité de maintenance est également possible.
▶ Si de l'huile est utilisée pour des charges : Monter l'appareil avant le lubrificateur.

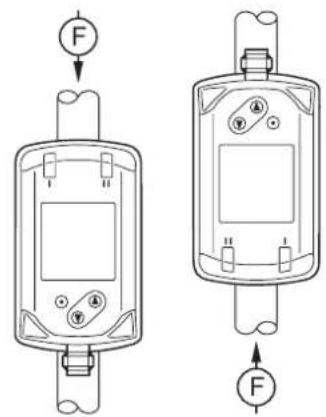

5.2 Position de montage

1

Fig. 1: Orientation de la longueur de mesure et de l'appareil

1 : Longueur de mesure verticale, toute position
2 : Longueur de mesure horizontale, appareil vertical
3 : Longueur de mesure à droite (avec le connecteur orienté vers l'avant), appareil sur le côté
4 : A éviter : Longueur de mesure à gauche (avec le connecteur orienté vers l'avant), appareil sur le côté
F : Sens du débit

5.3 Perturbations

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres choses semblables affectent le fonctionnement de l'appareil.

▶ Respecter des distances entre le capteur et les perturbations.

Conseil pour une précision de mesure optimale :

▶ Utiliser une longueur d'entrée de 20 x le diamètre du tube.
En cas de perturbations sur l'entrée par des coudes, des vannes, des coulisseaux ou similaires, utiliser une longueur d'entrée de 50 x le diamètre du tube.
▶ Utiliser une longueur de sortie de 5 x le diamètre du tube.

5.4 Raccord process

L'appareil peut être soudé à l'aide de l'adaptateur process E40195.

L'appareil est fourni sans accessoires.

Informations sur les accessoires disponibles sur documentation.ifm.com. Le bon fonctionnement n'est pas assuré en cas d'utilisation de composants d'autres fabricants.

Procédure :

▶ Percer le tube pour l'adaptateur process et ébavurer.
▶ Positionner l'encoche de l'adaptateur (fig. 1) avec un alignement max. de ± 2° par rapport à l'axe du tube (fig. 2).
S'assurer que l'adaptateur ne pénètre pas dans le tube (fig. 1).
▶ Installez l'adaptateur bien perpendiculaire au tube (fig. 3 et 4).

1

Fig. 2: Souder le capteur avec l'adaptateur E40195 dans le tube

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Fig. 3: Schéma de branchement (couleurs selon DIN EN 60947-5-2)
BN : brun ; WH : blanc ; BK : noir ; BU : bleu

Broche Affectation
1	L+
3	L-
4 (OUT1) • Signal de commutation pour le débit• Signal de commutation température• Signal de commutation du totalisateur• Signal d'impulsion du totalisateur• IO-Link• OFF (sortie commutée à haute impédance)
2 (OUT2/InD) • Signal de commutation pour le débit• Signal de commutation température• Signal de commutation du totalisateur• Signal d'impulsion du totalisateur• Signal analogique pour le débit• Signal analogique température• Entrée pour la remise à zéro externe d'un totalisateur• OFF (sortie commutée à haute impédance)

Fig. 4: Exemples de circuits

1:2 x commutation positive
2 : 2 x commutation négative
3 : 1 x commutation positive / 1 x analogique
4 : 1 x commutation négative / 1 x analogique

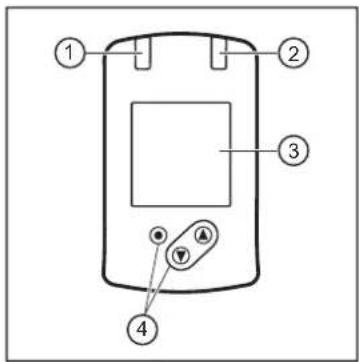

7 Eléments de service et d'indication

Fig. 5: Eléments de service et d'indication

1 : LED d'état de commutation pour OUT1
2 : LED d'état de commutation pour OUT2
3 : Afficheur TFT
4 : Boutons de sélection des visualisations et de paramétrage

Si l'appareil mesure une température interne élevée, la luminosité de l'afficheur est automatiquement ajustée :

Température interne de l'appareil > 70 °C : la luminosité est réduite à 25 %. Température interne de l'appareil ≥ 100 °C : l'afficheur est désactivé.

Permutation entre les affichages :

Il est possible de choisir entre différents affichages de la valeur process pendant le fonctionnement :

▶ Appuyer sur le bouton-poussoir [▲] ou [▼].
L'afficheur change entre l'affichage standard avec l'unité de mesure standard configurée et d'autres vues.
Après 30 secondes, l'appareil retourne à l'affichage standard.

1 : Affichage standard tel que réglé sous [diS.L] et [uni.x].
2 : Aperçu général de toutes les valeurs process
3 : Aperçu des valeurs du totalisateur

Lecture du réglage des paramètres :

▶ Appuyer brièvement sur [●].
▶ Appuyer sur [▼] pour sélectionner le paramètre.
▶ Appuyer brièvement sur [●].

La valeur réglée actuellement est affichée pendant 30 s. Ensuite, l'appareil retourne à l'affichage de la valeur process.

8 Menu

8.1 Aperçu du menu

Les boutons de commande permettent de passer de l'affichage des valeurs process au menu principal puis aux sous-menus.

Fig. 6: Aperçu du menu

8.2 Menu principal et sous-menus

Les figures de menu indiquent les paramètres pouvant être réglés par boutons-poussoirs sur l'appareil. Ces paramètres et d'autres fonctions sont également disponibles via l'interface IO-Link.

Les paramètres affichés changent si le réglage usine est modifié. Les écrans de menu ci-après présentent le maximum des paramètres disponibles.

Menu principal :

Paramètre Explication
SPx Seuil de commutation	pour la sortie de commutation OUTx avec fonction hystérésis
rPx Seuil de déclenchement	pour la sortie de commutation avec fonction hystérésis
FHx Valeur limite supérieure	pour le signal de commutation OUTx avec fonction fenêtre
FLx Valeur limite inférieure	pour le signal de commutation OUTx avec fonction fenêtre
ImPSx Valeur d'impulsions	(= valeur de débit pour lequel 1 impulsion est fournie)
ImPRx Fonction totalisateur : Signal d'impulsion (ImPR = OUI) ou signal de commutation (ImPR = NON)
ASP2 Valeur minimum analogique pour OUT2 = valeur process à laquelle le signal de sortie est de 4 mA.
AEP2 Valeur maximum analogique pour OUT2 = valeur process à laquelle le signal de sortie est de 20 mA.
DIn2 Remise à zéro du totalisateur par un signal externe
EF Passage au sous-menu	EF (fonctions étendues)

Menu fonctions étendues [EF] :

Paramètre Explication
rES Remise aux réglages usine
rTo Réglage de la remise à zéro du totalisateur (manuel ou temporisé)
Info Affichage des informations sur l'appareil
OUT1 Passage au sous-menu OUT1 (configuration de sortie de la sortie 1)
OUT2 Passage au sous-menu OUT2 (configuration de sortie de la sortie 2)
CFG Passage au sous-menu CFG (réglages de base)
MEM Passage au sous-menu MEM (mémoire)
DIS Passage au sous-menu DIS (paramètres d'affichage)
COLR Passage au sous-menu COLR (réglages des couleurs)
SIM Passage au sous-menu SIM (simulation)

Menu sortie 1 [OUT1] :

Paramètre Explication
SEL1 Valeur process pour la sortie OUT1
ou1 Fonction de sortie pour la sortie OUT1
SP1 Seuil d'enclenchement pour la sortie de commutation OUT1 avec fonction hystérésis
rP1 Seuil de déclenchement pour la sortie de commutation OUT1 avec fonction hystérésis
FH1 Valeur limite supérieure pour le signal de commutation OUT1 avec fonction fenêtre
FL1 Valeur limite inférieure pour le signal de commutation OUT1 avec fonction fenêtre
ImPS1 Valeur d'impulsions (= valeur de débit pour lequel 1 impulsion est fournie à chaque fois)
ImPR1 Fonction totalisateur : Signal d'impulsion (ImPR1 = OUI) ou signal de commutation (ImPR1 = NON)
dS1 Temporisation à l'enclenchement pour la sortie de commutation OUT1 en secondes
dr1 Temporisation au déclenchement pour la sortie de commutation OUT1 en secondes
FOU1 Comportement de la sortie OUT1 en cas de défaut

Menu sortie 2 [OUT2] :

Paramètre Explication
SEL2 Valeur process pour la sortie OUT2
ou2 Fonction de sortie pour la sortie OUT2
ASP2 Valeur minimum analogique pour OUT2 = valeur process à laquelle le signal de sortie est de 4 mA.
AEP2 Valeur maximum analogique pour OUT2 = valeur process à laquelle le signal de sortie est de 20 mA.
SP2 Seuil de commutation pour la sortie de commutation OUT2 avec fonction hystérésis
rP2 Seuil de déclenchement pour la sortie de commutation OUT2 avec fonction hystérésis
FH2 Valeur limite supérieure pour le signal de commutation OUT2 avec fonction fenêtre
FL2 Valeur limite inférieure pour le signal de commutation OUT2 avec fonction fenêtre
ImPS2 Valeur d'impulsions (= valeur de débit pour lequel 1 impulsion est fournie)
ImPR2 Fonction totalisateur : Signal d'impulsion (ImPR2 = OUI) ou signal de commutation (ImPR2 = NON)
DIn2 Remise à zéro du totalisateur par un signal externe
dS2 Temporisation à l'enclenchement pour la sortie de commutation OUT2 en secondes
dr2 Temporisation au déclenchement pour la sortie de commutation OUT2 en secondes
FOU2 Comportement de la sortie OUT2 en cas de défaut

Réglages de base du menu [CFG] :

Paramètre Explication
uni.F Unité de mesure standard pour le débit
uni.T Unité de mesure standard pour la température
uni.P Unité de mesure standard pour la pression
dAP.F Temporisation d'amortissement en secondes pour la mesure du débit
P-n Polarité de sortie des sorties de commutation
diA Diamètre intérieur du tuyau
LFC Suppression de faibles débits (= valeur de débit en dessous de laquelle le débit est considéré comme nul)
rEF.P Pression normale comme condition environannte
rEF.T Température normale comme condition environnante
SySP Pression du système dans l'installation

Menu mémoire [MEM] et simulation [SIM] :

    M["EF"] --> N["Lo.F"]
    N --> O["----"]
    P["MEM"] --> Q["Hi.F"]
    Q --> R["----"]
    S["MEM"] --> T["Lo.T"]
    T --> U["----"]
    V["MEM"] --> W["Hi.T"]
    W --> X["----"]

    Y["SIM"] --> Z["S.FLW"]
    Z --> AA["---- OL cr.OL"]
    AB["SIM"] --> AC["S.TMP"]
    AC --> AD["---- OL cr.OL cr.UL UL"]
    AE["SIM"] --> AF["S.Tim"]
    AF --> AG["1 2 3 4 5 10 ..."]
    AH["SIM"] --> AI["S.On"]
    AI --> AJ["OFF On"]

Paramètre Explication
Lo.F Valeur du débit minimale mesurée
Hi.F Valeur du débit maximale mesurée
Lo.T Valeur de température	minimale mesurée
Hi.T Valeur de température	maximale mesurée
S.FLW Valeur de débit simulée en mode simulation
S.TMP Valeur de température	simulée en mode simulation
S.Tim Durée de la simulation	en minutes
S.On Démarrer le mode de simulation

Menu affichage [DIS] et réglages des couleurs [COLR]:

Paramètre Explication
diS.L Agencement de l'affichage
diS.U Fréquence de rafraîchissement de l'affichage
diS.R Orientation de l'afficheur
diS.B Luminosité de l'affichage
col.F couleur des caractères pour le débit
cFH.F Valeur limite supérieure pour le changement de couleur (débit).
cFL.F Valeur limite inférieure pour le changement de couleur (débit).
col.T Couleur des caractères pour la température
cFH.T Valeur limite supérieure pour le changement de couleur (température).
cFL.T Valeur limite inférieure pour le changement de couleur (température).
col.V Couleur des caractères pour l'affichage du totalisateur

9 Mise en service

Après la mise sous tension et l'écoulement du retard à la disponibilité d'environ 1 s, l'appareil passe au mode de fonctionnement normal. Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres réglés.

- Pendant le retard à la disponibilité, les sorties sont commutées selon la programmation :

- ACTIVE pour la fonction normalement ouvert (Hno / Fno)

- INACTIVE pour la fonction normalement fermé (Hnc / Fnc).

- INACTIVE pour la surveillance du volume consommé (ImP)

- Si la sortie 2 est configurée comme sortie analogique, le signal de sortie est de 20 mA pendant le retard à la disponibilité.

10 Paramétrage

Le paramétrage peut être réalisé via l'interface IO-Link ou au moyen des éléments de commande sur l'appareil.

Les paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

En fonction du paramétrage, les paramètres disponibles dans le menu peuvent changer.

10.1 Paramétrage au moyen des boutons de l'appareil

ATTENTION

Avec des températures de fluide de plus de 50 °C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F).

▷ Risque de brûlures
▶ Ne pas toucher l'appareil avec les mains.
▶ Utiliser un outil (par exemple un stylo) pour effectuer des réglages sur l'appareil.

Paramétrage général :

Objectif Action
Passage de l'affichage des valeurs process au menu principal [●]
Passage à un sous-menu Naviguer avec [▼] jusqu'au	sous-menu (par ex. EF), puis [●]
Sélection du paramètre souhaité [▲] ou [▼]
Passage au mode de réglage [●]
Changement de la valeur de paramètre [▲] ou [▼] > 1 s
Validation du paramètre réglé [●]
Quitter le réglage de paramètre sans sauvegarde [▲] + [▼]
Retour au niveau de menu supérieur(répéter plusieurs fois pour revenir à l'affichage des valeurs process)	[▲] + [▼]
Retour à l'affichage des valeurs process > 30 secondes (timeout)

10.2 Paramétrage via IO-Link

Conditions pour le paramétrage via l'interface IO-Link :

√ Un logiciel de paramétrage approprié, par ex. ifm moneo|configure
√ L'Input Output Device Description (IODD) pour l'appareil, voir documentation.ifm.com
√ Un maître IO-Link
Raccorder le maître IO-Link à un logiciel de paramétrage.
Régler le port du maître sur le mode de fonctionnement IO-Link.

Raccorder l'appareil à un port libre du maître IO-Link.
▷ L'appareil passe en mode IO-Link.
▶ Modifier le paramétrage dans le logiciel.
▶ Ecrire les réglages de paramètre sur l'appareil.

Conseils pour le paramétrage → Manuel du logiciel de paramétrage

10.3 Configuration de sortie

10.3.1 Signal de commutation

OUTx change son état de commutation si les seuils de commutation réglés sont dépassés ou ne sont pas atteints. Fonction hystérésis ou fenêtre peut être sélectionnée.

1 : Valeur process
t : Temps
SP : Seuil d'enclenchement
rP : Seuil de déclenchement
HY : Hystérésis
Hno : Fonction hystérésis, normalement ouvert (normally open)
Hnc : Fonction hystérésis, normalement fermé (normally closed)

Fig. 7: Fonction hystérésis

Lors du réglage de la fonction hystérésis, le seuil d'enclenchement [SP] et le seuil de déclenchement [rP] sont définis. La valeur du paramètre [rP] doit être inférieure à celle du paramètre [SP]. Si le seuil d'enclenchement est modifié, le seuil de déclenchement change automatiquement ; l'écart reste inchangé.

1 : Valeur process
t : Temps
FH : Valeur limite supérieure
FL : Valeur limite inférieure
HY : Hystérésis
FE : Fenêtre
Fno : Fonction fenêtre, normalement ouvert (normally open)
Fnc : Fonction fenêtre, normalement fermé (normally closed)

Fig. 8: Fonction fenêtre

Lors du réglage de la fonction fenêtre, la valeur limite supérieure [SP] et la valeur limite inférieure [rP] sont définies. [SP] et [rP] ont une hystérésis fixe de 0,25 % de la valeur finale de l'étendue de mesure. Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du débit.

10.3.1.1 Paramétrage au moyen des boutons de l'appareil : signal de commutation

√ L'unité de mesure standard est sélectionnée : [EF] > [CFG] > [uni.x].
√ Le diamètre intérieur du tube est sélectionné : [EF] > [CFG] > [diA].

√ La valeur process est sélectionnée : [EF] > [OUTx] > [SELx].
▶ Ouvrir le menu [EF] > [OUTx] pour la configuration de la sortie OUTx.

Fonction hystérésis :

▶ Sélectionner [ou] et régler le signal de commutation : [Hno] ou [Hnc].
▶ Sélectionner [SPx] et régler la valeur mesurée à laquelle la sortie commute.
▶ Sélectionner [rPx] et régler la valeur mesurée à laquelle la sortie est désactivée.

Fonction fenêtre :

▶ Sélectionner [ou] et régler le signal de commutation : [Fno] ou [Fnc].
▶ Sélectionner [FHx] et régler la valeur limite supérieure de la fenêtre.
▶ Sélectionner [FLx] et régler la valeur limite inférieure de la fenêtre.

Le paramétrage pour [SP], [rP], [FH] et [FL] peut ultérieurement être modifié directement dans le menu principal.

10.3.1.2 Paramétrage via IO-Link : signal de commutation

√ L'unité de mesure standard est sélectionnée : [Paramètre] > [Réglages d'affichage] > [uni.x].
√ Le diamètre intérieur du tube est sélectionné : Appeler [Paramètre] > [Réglages de base] > [Débit] > [diA].
√ La valeur process est sélectionnée : [Paramètre] > [Configuration de sortie] > [SELx].
▶ Ouvrir le menu [Paramètre] > [Configuration de sortie].

Fonction hystérésis :

▶ Sélectionner [oux] et régler le signal de commutation : [Hno] ou [Hnc].
▶ Appeler [Paramètres] > [Sortie TOR x].
▶ Appeler [Débit] ou [température].
▶ Sélectionner [SP_FHx_FLOW] ou [SP_FHx_TEMP] et régler la valeur mesurée à laquelle la sortie commute.
▶ Sélectionner [rP_FLx_FLOW] ou [rP_FLx_TEMP] et régler la valeur mesurée à laquelle la sortie est désactivée.

Fonction fenêtre :

▶ Sélectionner [oux] et régler le signal de commutation : [Fno] ou [Fnc].
▶ Appeler [Paramètres] > [Sortie TOR x].
▶ Appeler [Débit] ou [température].
▶ Sélectionner [SP_FHx_FLOW] ou [SP_FHx_TEMP] et régler la valeur limite supérieure du signal de commutation.
▶ Sélectionner [rP_FHx_FLOW] ou [rP_FHx_TEMP] et régler la valeur limite inférieure du signal de commutation.

10.3.2 Signal analogique

L'appareil fournit un signal analogique de 4...20 mA qui est proportionnel à la valeur process.

L'étendue de mesure peut être mise à l'échelle :

• [ASP] détermine pour quelle valeur mesurée le signal de sortie est 4 mA.
• [AEP] détermine pour quelle valeur mesurée le signal de sortie est 20 mA.

Distance minimum entre ASP et AEP = 20 % de la valeur finale de l'étendue de mesure.

Si la valeur mesurée est hors de l'étendue de mesure ou dans le cas d'une erreur interne, le signal de courant indiqué dans la figure ci-après est fourni.

En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique cr.UL, UL, OL, cr.OL ou Err

Le signal analogique en cas de défaut peut être réglé par le paramètre [FOU].

Fig. 9: Courbe caractéristique de sortie selon CEI 60947-5-7

1 : Signal analogique

2 : Valeur process

3 : Plage de détection

4 : Plage d'affichage

5 : Etendue de mesure

6 : Etendue de mesure mise à l'échelle

Q: Débit

T : Température

MAW : Valeur initiale de l'étendue de mesure (lors du réglage de la suppression des faibles débits pour Q : le signal de sortie est égal à MAW + LFC)

MEW : Valeur finale de l'étendue de mesure

ASP : Valeur minimale de la sortie analogique

AEP : Valeur maximale de la sortie analogique

UL : Plage d'affichage non atteinte

OL : Plage d'affichage dépassée

cr.UL : Plage de détection non atteinte (erreur)

cr.OL : Plage de détection dépassée (erreur)

FOU : Comportement en cas de défaut de la sortie analogique : FOU = On : le signal analogique passe à la valeur maximale en cas de défaut. FOU = OFF : le signal analogique passe à la valeur minimale en cas de défaut.

10.3.2.1 Paramétrage au moyen des boutons de l'appareil : Signal analogique

√ L'unité de mesure standard est sélectionnée : [EF] > [CFG] > [uni.x].
√ Le diamètre intérieur du tube est sélectionné : [EF] > [CFG] > [diA].
√ La valeur process est sélectionnée : [EF] > [OUT2] > [SEL2].
▶ Ouvrir le menu [EF] > [OUT2] pour la configuration de la sortie OUT2.
▶ Sélectionner [ou2] et régler la fonction : [I] (signal analogique de 4 à 20 mA).
▶ Sélectionner [ASP2] et régler la valeur mesurée à laquelle le signal de sortie est de 4 mA.
▶ Sélectionner [ASP2] et régler la valeur mesurée à laquelle le signal de sortie est de 20 mA.

10.3.2.2 Paramétrage via IO-Link : Signal analogique

√ L'unité de mesure standard est sélectionnée : [Paramètre] > [Réglages d'affichage] > [uni.x].
√ Le diamètre intérieur du tube est sélectionné : Appeler [Paramètre] > [Réglages de base] > [Débit] > [diA].
√ La valeur process est sélectionnée : [Paramètre] > [Configuration de sortie] > [SEL2].
▶ Ouvrir le menu [Paramètre] > [Configuration de sortie].
▶ Sélectionner [ou2] et régler la fonction : [I] (signal analogique de 4 à 20 mA).
Appeler [Paramètres] > [Sortie analogique 2].
▶ Appeler [Débit] ou [température].
▶ Sélectionner [ASP2_FLOW] ou [ASP2_TEMP] et régler la valeur mesurée à laquelle le signal de sortie est de 4 mA.
▶ Sélectionner [AEP2_FLOW] ou [AEP2_TEMP] et régler la valeur mesurée à laquelle le signal de sortie est de 20 mA.

10.3.3 Surveillance du volume consommé (fonction totalisateur)

L'appareil dispose d'un totalisateur interne. Le totalisateur additionne en continu le volume consommé et fournit cette valeur process sur l'afficheur et via l'interface IO-Link.

En plus du volume consommé actuel, la valeur avant la dernière remise à zéro est sauvegardée.

Cette valeur et la durée depuis la dernière remise à zéro peuvent aussi être affichés.

Le totalisateur sauvegarde le débit additionné toutes les 10 minutes. Cette valeur est disponible comme valeur actuelle du compteur après une coupure de tension. Si une remise à zéro par unité de temps est réglée, l'intervalle de temps écoulé est aussi sauvegardé. Une éventuelle perte de données peut donc être de 10 minutes au maximum.

Indication de la quantité consommée sur l'afficheur : Eléments de service et d'indication (→ 13).

Voir également : Remise à zéro du totalisateur (→ 34).

Pour surveiller volume consommé, il est possible de fournir des signaux d'impulsions ou un signal de commutation.

L'exactitude de la surveillance du volume consommé dépend de l'exactitude de la mesure de débit.

OUT1 et OUT2 ne peuvent pas être utilisés simultanément pour la surveillance du volume consommé.

10.3.3.1 Signal d'impulsion du totalisateur

Pour surveiller le volume consommé, il est possible de fournir des signaux d'impulsions.

La sortie fournit une impulsion chaque fois que le débit (valeur d'impulsions) réglé sous [ImPS] est atteint.

Le signal d'impulsion consiste en une brève séquence d'activation et de désactivation de la sortie. Les LED d'état de communication sur l'appareil n'indiquent pas l'opération de commutation.

Les signaux d'impulsion ne sont pas disponibles via l'interface IO-Link.

Paramétrage au moyen des boutons de l'appareil : Signal d'impulsion du totalisateur

√ L'unité de mesure standard est sélectionnée : [EF] > [CFG] > [uni.F].

√ Le diamètre intérieur du tube est sélectionné : [EF] > [CFG] > [diA].

√ La valeur process est sélectionnée : [EF] > [OUTx] > [SELx] = [FLOW].

▶ Ouvrir le menu [EF] > [OUTx] pour la configuration de la sortie OUTx.

▶ Sélectionner [ou1] ou [ou2] et régler [ImP].

▶ Sélectionner [lmPSx] et régler le débit cumulé pour lequel 1 impulsion est fournie à chaque fois (valeur d'impulsions).

- Sélectionner la plage de réglage avec ▲ ou ▼.

- Appuyer brièvement sur • pour valider la plage de réglage.

- Régler la valeur numérique souhaitée avec ▲ ou ▼.

- Appuyer brièvement sur • pour appliquer la valeur.

▶ Sélectionner [lmPRx] et régler [Oui].

Le paramétrage pour [ImPS] et [ImPR] peut ultérieurement être modifié directement dans le menu principal.

Paramétrage via IO-Link : Signal d'impulsion du totalisateur

√ L'unité de mesure standard est sélectionnée : [Paramètre] > [Réglages d'affichage] > [uni.F].
√ Le diamètre intérieur du tube est sélectionné : Appeler [Paramètre] > [Réglages de base] > [Débit] > [diA].
√ La valeur process est sélectionnée : [Paramètre] > [Configuration de sortie] > [SELx] [FLOW].
▶ Ouvrir le menu [Paramètre] > [Configuration de sortie].
▶ Sélectionner [ou1] ou [ou2] et régler [ImP].
▶ Appeler [Paramètres] > [Impulsion sortie x].
▶ Sélectionner [lmPSx] et régler le débit cumulé pour lequel 1 impulsion est fournie à chaque fois (valeur d'impulsions).
▶ Sélectionner [lmPRx] et régler [Oui].

10.3.3.2 Signal de commutation du totalisateur

Pour surveiller le volume consommé, il est possible de fournir un signal de commutation.

La sortie fournit un signal de commutation si le débit réglé sous [lmPS] est atteint. La sortie reste commutée jusqu'à la remise à zéro. Après la remise à zéro du totalisateur, le comptage recommence.

Le réglage de [rTo] définit quand la sortie commute et quand le totalisateur est remis à zéro :

[rTo] Sortie Remise à zéro du totalisateur
OFF La sortie commute si le débit réglé sous [ImPS] est atteint.		► Effectuer une remise à zéro active. ·Remise à zéro automatique lorsque la plage d'affichage maximale est dépassée.
1, 2,... h1, 2,... d1, 2,... w	La sortie commute seulement si le débit réglé sous [ImPS] est atteint dans le temps réglé.	Lorsque la sortie n'est pas commutée : ·Remise temporisée (dépassement du temps défini sous rTo).En cas de sortie commutée : ► Effectuer une remise à zéro active. ·Remise à zéro automatique lorsque la plage d'affichage maximale est dépassée.

La plage d'affichage maximale est atteinte pour un volume de consommation de 100 000 000 m³.

Paramétrage au moyen des boutons de l'appareil : Signal de commutation du totalisateur

√ L'unité de mesure standard est sélectionnée : [EF] > [CFG] > [uni.F].

√ Le diamètre intérieur du tube est sélectionné : [EF] > [CFG] > [diA].

√ La valeur process est sélectionnée : [EF] > [OUTx] > [SELx] = [FLOW].

▶ Ouvrir le menu [EF] > [OUTx] pour la configuration de la sortie OUTx.

▶ Sélectionner [ou1] ou [ou2] et régler [ImP].

▶ Sélectionner [lmPSx] et régler le débit cumulé pour lequel 1 impulsion est fournie à chaque fois (valeur d'impulsions).

- Sélectionner la plage de réglage avec ▲ ou ▼.

- Appuyer brièvement sur • pour valider la plage de réglage.

- Régler la valeur numérique souhaitée avec ▲ ou ▼.

- Appuyer brièvement sur • pour appliquer la valeur.

▶ Sélectionner [lmPRx] et régler [Non].

Le paramétrage pour [ImPS] et [ImPR] peut ultérieurement être modifié directement dans le menu principal.

Régler le paramètre [rTo] pour la remise à zéro du totalisateur :

Voir Remise à zéro du totalisateur (→ 34).

Paramétrage via IO-Link : Signal de commutation du totalisateur

√ L'unité de mesure standard est sélectionnée : [Paramètre] > [Réglages d'affichage] > [uni.F].
√ Le diamètre intérieur du tube est sélectionné : Appeler [Paramètre] > [Réglages de base] > [Débit] > [diA].
√ La valeur process est sélectionnée : [Paramètre] > [Configuration de sortie] > [SELx] [FLOW].
▶ Ouvrir le menu [Paramètre] > [Configuration de sortie].
▶ Sélectionner [ou1] ou [ou2] et régler [ImP].
▶ Appeler [Paramètres] > [Impulsion sortie x].
▶ Sélectionner [lmPSx] et régler le débit cumulé pour lequel 1 impulsion est fournie à chaque fois (valeur d'impulsions).
▶ Sélectionner [lmPRx] et régler [Non].
▶ Régler le paramètre [rTo] pour la remise à zéro du totalisateur :

Voir Remise à zéro du totalisateur (→ 34).

10.3.4 Sortie désactivée

Le signal de sortie peut être désactivé. La sortie devient alors une sortie à haute impédance.

La communication via l'interface IO-Link sur OUT1 reste activée.

10.3.4.1 Paramétrage au moyen des boutons de l'appareil : Sortie désactivée

▶ Ouvrir le menu [EF] > [OUTx] pour la configuration.
▶ Sélectionner [oux] et régler [OFF].

10.3.4.2 Paramétrage via IO-Link : Sortie désactivée

▶ Appeler [Paramètres] > [Configuration de sortie].
▶ Sélectionner [oux] et régler [OFF].

10.4 Configuration de l'application

10.4.1 Unité de mesure standard

Il est possible de sélectionner l'unité de mesure dans laquelle la valeur process est affichée par défaut. Tous les autres réglages de paramètres se basent sur cette unité.

Valeurs sélectionnables :

• Débit : m ^3 /min ; m ^3 /h ; m/s ; ft ^3 /min ; ft ^3 /h ; ft/s
• Température : °C ; °F
• Pression : kPa ; bar ; psi

10.4.1.1 Paramétrage au moyen des boutons de l'appareil : Unité de mesure standard

▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [uni.x] et régler l'unité de mesure.

10.4.1.2 Paramétrage via IO-Link : Unité de mesure standard

Appeler [Paramètres] > [Réglages d'affichage].
▶ Sélectionner [uni.x] et régler l'unité de mesure.

10.4.2 Amortissement

La constante d'amortissement réglée a pour effet de stabiliser les signaux de sortie. Les changes physiques brusques des valeurs de process sont lissés.

Cela concerne les sorties, l'affichage et la transmission des valeurs process via l'interface IO-Link.

La constante d'amortissement s'additionne au temps de réponse du capteur (→ → Données techniques).

Les signaux UL et OL sont définis en considérant la constante d'amortissement.

L'amortissement des valeurs mesurées n'est effectif que pour la valeur process débit.

10.4.2.1 Paramétrage au moyen des boutons de l'appareil : Amortissement

▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [dAP.F] et régler la temporisation d'amortissement en secondes (valeur τ 63 %).

10.4.2.2 Paramétrage via IO-Link : Amortissement

▶ Appeler [Paramètres] > [Amortissement].
▶ Sélectionner [dAP.F] et régler la temporisation d'amortissement en secondes (valeur τ 63 %).

10.4.3 Polarité de sortie des sorties de commutation

Le paramètre [P-n] permet de de sélectionner si les sorties fonctionnent en commutation positive ou négative.

10.4.3.1 Paramétrage au moyen des boutons de l'appareil : Polarité de sortie

▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [P-n] et régler [PnP] ou [nPn].

10.4.3.2 Paramétrage via IO-Link : Polarité de sortie

▶ Appeler [Paramètres] > [Configuration de sortie].
▶ Sélectionner [P-n] et régler [PnP] ou [nPn].

10.4.4 Diamètre intérieur du tuyau

Pour que l'appareil puisse calculer des valeurs process absolues pour le débit, il faut entrer le diamètre intérieur du tube dans lequel le capteur sera installé.

10.4.4.1 Paramétrage au moyen des boutons de l'appareil : Diamètre intérieur du tuyau

√ L'unité de mesure standard est sélectionnée : [EF] > [CFG] > [uni.F].
▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [diA] et régler le diamètre intérieur du tuyau.

10.4.4.2 Paramétrage via IO-Link : Diamètre intérieur du tuyau

√ L'unité de mesure standard est sélectionnée : [Paramètre] > [Réglages d'affichage] > [uni.F].
Appeler [Paramètre] > [Réglages de base] > [Débit].
▶ Sélectionner [diA] et régler le diamètre intérieur du tuyau.

10.4.5 Valeur process pour OUT1 et OUT2

Pour les deux sorties, il est possible de sélectionner quelle valeur process doit être surveillée. Tous les autres réglages de paramètres se basent sur cette sélection.

Valeurs sélectionnables :

• [FLOW] : débit
• [TEMP] : Température

10.4.5.1 Paramétrage au moyen des boutons de l'appareil : Valeur process OUT1 et OUT2

▶ Ouvrir le menu [EF] > [OUTx].
▶ Sélectionner [SELx] et régler la valeur process pour la sortie OUTx.

10.4.5.2 Paramétrage via IO-Link : Valeur process OUT1 et OUT2

▶ Appeler [Paramètres] > [Configuration de sortie].
▶ Sélectionner [SELx] et régler la valeur process pour la sortie OUTx.

10.4.6 Suppression de faibles débits

La fonction low flow cut-off [LFC] permet de supprimer les faibles débits. Un débit inférieur à la valeur LFC est considéré par le capteur comme nul (Q = 0).

La valeur LFC a des répercussions sur :

• L'affichage de valeur process pour le débit sur l'afficheur
• Le signal de commutation TOR pour le débit
• Le signal analogique pour le débit
• Les valeurs de la mémoire pour le débit minimal et maximal

- La surveillance du volume consommé (signal de commutation ou d'impulsion pour le débit)

La précision indiquée dans la fiche technique est valable pour la valeur LFC en cas de réglage usine. Si une valeur LFC plus petite est réglée, la précision du capteur est diminuée.

10.4.6.1 Paramétrage au moyen des boutons de l'appareil : Suppression de faibles débits

▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [LFC] et régler la valeur limite en dessous de laquelle un débit est considéré comme nul.

10.4.6.2 Paramétrage via IO-Link : Suppression de faibles débits

Appeler [Paramètre] > [Réglages de base] > [Débit].
▶ Sélectionner [LFC] et régler la valeur limite en dessous de laquelle un débit est considéré comme nul.

10.4.7 Conditions normalisées

Les valeurs indiquées dans la fiche technique de l'appareil dépendent des conditions environnantes du lieu d'application.

Toutes les indications s'appliquent au débit de volume normalisé selon DIN ISO 2533, c'est-à-dire au débit volumique à 1013 mbar (101,3 kPa), 15 °C et humidité d'air relative 0 %. L'appareil peut être paramétré à d'autres conditions normalisées.

10.4.7.1 Paramétrage au moyen des boutons de l'appareil : Conditions normalisées

▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner[rEF.P] et saisir la pression normale.
▶ Sélectionner [rEF.T] et saisir la température normale.

10.4.7.2 Paramétrage via IO-Link : Conditions normalisées

Appeler [Paramètres] > [Réglages de base] > [Pression].
▶ Sélectionner[rEF.P] et saisir la pression normale.
Appeler [Paramètres] > [Réglages de base] > [Température].
▶ Sélectionner [rEF.T] et saisir la température normale.

10.4.8 Pression du système

La pression du système à l'intérieur de l'installation n'est pas détectée par le capteur. Pour augmenter la précision de la mesure, la pression du système peut être saisie manuellement sur l'appareil.

La précision indiquée dans la fiche technique est valable lorsque la pression du système est correctement saisie. Si la pression réelle du système diffère de la [SySP] saisie sur le capteur, la précision du capteur diminue.

10.4.8.1 Paramétrage au moyen des boutons de l'appareil : Pression du système

▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [SySP] et saisir la pression du système dans l'installation.

10.4.8.2 Paramétrage via IO-Link : Pression du système

Appeler [Paramètres] > [Réglages de base].
▶ Sélectionner [SySP] et saisir la pression du système dans l'installation.

10.4.9 Temporisation de commutation

Pour la sortie de commutation, il est possible de régler une temporisation avec laquelle la sortie commute et est désactivée.

10.4.9.1 Paramétrage au moyen des boutons de l'appareil : Temporisation de commutation

▶ Ouvrir le menu [EF] > [OUTx].
▶ Sélectionner [dSx] et régler la temporisation en secondes pour l'activation d'OUTx.
▶ Sélectionner [drx] et régler la temporisation en secondes pour la désactivation d'OUTx.

[dSx] et [drx] ne sont disponibles que si un signal de commutation (Hno, Hnc, Fno, Fnc) est sélectionné pour OUTx.

10.4.9.2 Paramétrage via IO-Link : Temporisation de commutation

▶ Appeler [Paramètres] > [Sortie TOR x].
▶ Sélectionner [dSx] et régler la temporisation en secondes pour l'activation d'OUTx.
▶ Sélectionner [drx] et régler la temporisation en secondes pour la désactivation d'OUTx.

[dSx] et [drx] ne sont disponibles que si un signal de commutation (Hno, Hnc, Fno, Fnc) est sélectionné pour OUTx.

10.4.10 Comportement des sorties en cas de défaut

Le paramètre [FOUx] permet de définir le comportement de la sortie OUTx en cas de défaut. En fonction de la fonction de sortie sélectionnée, les signaux suivants seront fournis en cas de défaut :

• Signal de commutation :

• On : la sortie se ferme en cas de défaut.
• OFF : la sortie s'ouvre en cas de défaut.
• OU : la sortie est commutée comme défini par les paramètres, indépendamment du cas de défaut.

- Signal analogique :

– On : le signal analogique passe à la valeur maximale.
- OFF : le signal analogique passe à la valeur minimale.
- OU : Le signal analogique continue de correspondre à la valeur mesurée.

Si [oux] = [ImP] (surveillance du volume consommé) est sélectionné, le paramètre [FOUx] n'est pas disponible. Les impulsions continuent à être fournies indépendamment du cas de défaut.

10.4.10.1 Paramétrage au moyen des boutons de l'appareil : Comportement des sorties en cas de défaut

▶ Ouvrir le menu [EF] > [OUTx].
▶ Sélectionner [FOUx] et régler le comportement de la sortie OUTx en cas de défaut : [On], [OFF], [OU].

10.4.10.2 Paramétrage via IO-Link : Comportement des sorties en cas de défaut

Appeler [Paramètres] > [Configuration en cas de défaut sortie x].
▶ Sélectionner [FOUx] et régler le comportement de la sortie OUTx en cas de défaut : [On], [OFF], [OU].

10.4.11 Remise à zéro du totalisateur

Le totalisateur peut être remis à zéro de différentes façons :

• Remise à zéro manuelle
• Remise à zéro contrôlée en fonction du temps
• Remise à zéro par un signal externe
• Remise à zéro via l'interface IO-Link

Si le totalisateur n'est pas remis à zéro selon une des méthodes ci-dessus, il est remis automatiquement quand la plage d'affichage maximum est dépassée.

10.4.11.1 Paramétrage au moyen des boutons de l'appareil : Remise à zéro du totalisateur

1. Remise à zéro manuelle :

▶ Ouvrir le menu [EF].
▶ Sélectionner [rTo ] et régler [rES.T].
▷ Le totalisateur est remis à zéro.

2. Remise à zéro contrôlée en fonction du temps :

▶ Ouvrir le menu [EF].
▶ Sélectionner [rTox], puis régler la durée en semaines (w), jours (d) ou heures (h).
▷ Le totalisateur est remis à zéro automatiquement après la durée réglée.

3. Remise à zéro par un signal externe :

▶ Ouvrir le menu [EF] > [OUT2].
▶ Sélectionner [ou2] et régler l'entrée numérique : [In.D].
▶ Sélectionner [DIn2] et régler le signal de remise à zéro :

• [HIGH] : remise à zéro selon signal haut
• [LOW] : remise à zéro selon signal bas
• [+EDG] : remise à zéro sur front montant
- [-EDG] : remise à zéro sur front descendant

4. Remise à zéro par débordement :

▶ Ouvrir le menu [EF].

▶ Sélectionner [rTox] et régler [OFF].
▷ Le totalisateur n'est remis à zéro que lorsque la plage d'affichage maximum de l'afficheur est dépassée.

10.4.11.2 Paramétrage via IO-Link : Remise à zéro du totalisateur

1. Remise à zéro manuelle :

▶ Appeler [Paramètres] > [Totalisateur].
Exécuter la commande : [Remise à zéro du totalisateur].

2. Remise à zéro contrôlée en fonction du temps :

▶ Appeler [Paramètres] > [Totalisateur].
▶ Sélectionner [rTox], puis régler la durée en semaines (w), jours (d) ou heures (h).
▷ Le totalisateur est remis à zéro automatiquement après la durée réglée.

3. Remise à zéro par un signal externe :

▶ Appeler [Paramètres] > [Configuration de sortie].
▶ Sélectionner [ou2] et régler l'entrée numérique : [In.D].
Appeler [Paramètres] > [Entrée numérique 2].
▶ Sélectionner [DIn2] et régler le signal de remise à zéro :

• [HIGH] : remise à zéro selon signal haut
• [LOW] : remise à zéro selon signal bas
• [+EDG] : remise à zéro sur front montant
- [-EDG] : remise à zéro sur front descendant

4. Remise à zéro par débordement :

▶ Appeler [Paramètres] > [Totalisateur].
▶ Sélectionner [rTox] et régler [OFF].
▷ Le totalisateur n'est remis à zéro que lorsque la plage d'affichage maximum de l'afficheur est dépassée.

10.4.12 Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation.

Ce blocage évite que les réglages de l'appareil puissent être modifiés via les boutons sur l'appareil.

Réglage usine : non verrouillé.

10.4.12.1 Paramétrage au moyen des boutons de l'appareil : Verrouillage / déverrouillage

Verrouiller :

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer simultanément sur [▲] et [▼] pendant 10 s jusqu'à ce que la barre de progression dans la ligne de titre soit écoulée.
▷ L'appareil est verrouillé contre le paramétrage via les boutons de l'appareil. Pendant la tentative de modification de la valeur d'un paramètre, l'icône » s'affiche.

Le verrouillage ne peut être levé que via les boutons de l'appareil. La modification du paramétrage peut également être effectué via l'interface IO-Link.

Déverrouiller :

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer simultanément sur [▲] et [▼] pendant 10 s jusqu'à ce que la barre de progression dans la ligne de titre soit écoulée.
Les boutons de l'appareil sont déverrouillés.

10.4.12.2 Paramétrage via IO-Link : Verrouillage / déverrouillage

S'assurer que l'appareil est en mode de fonctionnement normal.
Appeler [Paramètres] > [Réglages d'affichage].
▶ Sélectionner [Loc] et régler le verrouillage.
▷ L'appareil est verrouillé contre le paramétrage via les boutons de l'appareil. Pendant la tentative de modification de la valeur d'un paramètre, l'icône » s'affiche.

Le verrouillage peut être supprimé via le paramètre IO-Link [uLoc] ou via les boutons de l'appareil.

- ou -

▶ Appeler [Paramètres] > [Réglages de base].
▶ Sélectionner [Appareil protégé d'accès. Protection d'interface utilisateur locale] et régler [verrouillé].
▷ L'appareil est verrouillé contre le paramétrage via les boutons de l'appareil. Pendant la tentative de modification de la valeur d'un paramètre, l'icône » s'affiche.

Le verrouillage peut être supprimé via le paramètre IO-Link [Déverrouillé].

10.4.13 Remettre l'appareil à zéro

L'appareil peut être réinitialisé à son état de livraison.

Il est utile que vous notiez vos réglages au chapitre Réglages usine avant d'exécuter la fonction.

10.4.13.1 Paramétrage au moyen des boutons de l'appareil : Remettre l'appareil à zéro

▶ Ouvrir le menu [EF].
▶ Sélectionner [rES].
▶ Maintenir appuyé [▲] ou [▼].
▷ [----] est affiché.
▶ Appuyer brièvement sur [●].
▷ L'appareil redémarre.

10.4.13.2 Paramétrage via IO-Link : Remettre l'appareil à zéro

▶ Appeler [Paramètres] > [Réglages de base].
▶ Cliquer sur la commande système [Réglages usine].
▷ L'appareil redémarre.

10.5 Afficheur

10.5.1 Agencement de l'affichage

Le paramètre [diS.L] permet de sélectionner quelles valeurs process sont indiquées par défaut sur l'afficheur.

Valeurs sélectionnables :

• L1 : valeur process actuelle pour le débit
• L2.Temp : valeur process actuelle pour le débit et la température
• L2.Totl : valeur process actuelle pour le débit et le totalisateur
- L3 : valeur process actuelle pour le débit, la température et le totalisateur

10.5.1.1 Paramétrage au moyen des boutons de l'appareil : Agencement de l'affichage

▶ Ouvrir le menu [EF] > [DIS].
▶ Sélectionner [diS.L] et régler l'agencement.

10.5.1.2 Paramétrage via IO-Link : Agencement de l'affichage

Appeler [Paramètres] > [Réglages d'affichage].
▶ Sélectionner [diS.L] et régler l'agencement.

10.5.2 Fréquence de rafraîchissement de l'affichage

Le paramètre [diS.U] permet de régler la fréquence de rafraîchissement de l'affichage.

Valeurs sélectionnables :

• d1 : rapide
  • d2 : moyenne
  • d3 : lente

10.5.2.1 Paramétrage au moyen des boutons de l'appareil : Fréquence de rafraîchissement de l'affichage

▶ Ouvrir le menu [EF] > [DIS].
▶ Sélectionner [diS.U] et régler la fréquence de rafraîchissement.

10.5.2.2 Paramétrage via IO-Link : Fréquence de rafraîchissement de l'affichage

Appeler [Paramètres] > [Réglages d'affichage].
▶ Sélectionner [diS.U] et régler la fréquence de rafraîchissement.

10.5.3 Rotation de l'afficheur

Le paramètre [diS.R] permet de basculer le texte sur l'afficheur dans le sens horaire pour une meilleure lisibilité.

Valeurs sélectionnables :

• 0^ (non tourné)
  · 90°
  • 180°

• 270°

10.5.3.1 Paramétrage au moyen des boutons de l'appareil : Rotation de l'afficheur

▶ Ouvrir le menu [EF] > [DIS].
▶ Sélectionner [diS.R] et régler l'angle de rotation de l'affichage.

10.5.3.2 Paramétrage via IO-Link : Rotation de l'afficheur

Appeler [Paramètres] > [Réglages d'affichage].
▶ Sélectionner [diS.R] et régler l'angle de rotation de l'affichage.

10.5.4 Luminosité de l'afficheur :

La luminosité de l'afficheur peut être réglée via le paramètre [diS.B].

Valeurs sélectionnables :

• 25 %
• 50 %
• 75 %
• 100 %

- OFF : mode d'économie d'énergie En mode de fonctionnement, l'afficheur est désactivé. Lorsque l'afficheur est désactivé, les messages d'erreur sont indiqués via IO-Link et par la LED d'état de fonctionnement. Activation de l'affichage en appuyant sur n'importe quel bouton. Après 30 s d'inactivité, l'afficheur est à nouveau désactivé.

Si l'appareil mesure une température interne élevée, la luminosité de l'afficheur est automatiquement ajustée :

Température interne de l'appareil > 64 °C : la luminosité est réduite à 25 %.

Température interne de l'appareil ≥ 90 °C : l'afficheur est désactivé.

10.5.4.1 Paramétrage au moyen des boutons de l'appareil : Luminosité de l'afficheur :

▶ Ouvrir le menu [EF] > [DIS].
▶ Sélectionner [diS.B] et régler la luminosité de l'affichage.

10.5.4.2 Paramétrage via IO-Link : Luminosité de l'afficheur :

Appeler [Paramètres] > [Réglages d'affichage].
▶ Sélectionner [diS.B] et régler la luminosité de l'affichage.

10.5.5 Réglage des couleurs de l'affichage

La couleur des caractères de l'affichage peut être réglée via le paramètre [coL.x] :

• [coL.F] : couleur des caractères pour le débit
• [coL.T] : couleur des caractères pour la température
• [coL.V] : couleur des caractères pour le totalisateur Vol.1

Couleur permanente des caractères

La couleur des caractères peut être fixée de manière permanente pour l'affichage du débit, de la température ou du totalisateur :

[coL.F] / [coL.T] / [coL.V] Couleur des caractères
bk/wh noir et blanc
rEd rouge
GrEn vert
yellow jaune

Changement de couleur

Autrement, un changement de couleur peut être réglé pour l'affichage du débit et de la température en fonction de la valeur process actuelle :

[coL.F] / [coL.T] Couleur des caractères
r-cF rouge = valeur process dans la plage admissible	vert = valeur process en dehors de la plage admissible
G-cF vert = valeur process dans la plage admissible	rouge = valeur process en dehors de la plage admissible

Pour la sélection « Changement de couleur », les valeurs limites de la plage admissible doivent être réglées :

[cFL.F] : valeur limite inférieure pour le débit

[cFH.F] : valeur limite supérieure pour le débit

[cFL.T] : valeur limite inférieure pour la température

[cFH.T] : valeur limite supérieure pour la température

Les valeurs limites [cFL.x] et [cFH.x] peuvent être sélectionnées librement dans l'étendue de mesure et sont indépendantes de la fonction de sortie réglée pour OUT1 et OUT2.

cFLcFR MAWMEW

Fig. 10: Exemple pour le réglage [coL.x] = G-cF

10.5.5.1 Paramétrage au moyen des boutons de l'appareil : Réglage des couleurs de l'affichage

▶ Ouvrir le menu [EF] > [COLR].

Réglage des couleurs permanent

▶ Sélectionner[coL.x] et choisir la couleur des caractères pour la valeur process x ou le totalisateur : [bk/wh], [red], [green] ou [yellow].

Changement de couleur

▶ Sélectionner [coL.x] et sélectionner le réglage pour le changement de couleur en fonction de la valeur process x : [r-cF] ou [G-cF].
▶ Sélectionner [cFL.x] et régler la valeur limite inférieure pour la fenêtre.
▶ Sélectionner [cFH.x] et régler la valeur limite supérieure pour la fenêtre.

10.5.5.2 Paramétrage via IO-Link : Réglage des couleurs de l'affichage

Appeler [Paramètres] > [Réglages d'affichage].

Réglage des couleurs permanent

▶ Sélectionner[coL.x] et choisir la couleur des caractères pour la valeur process x ou le totalisateur : [bk/wh], [red], [green] ou [yellow].
▶ Sélectionner [coL.x] et sélectionner le réglage pour le changement de couleur en fonction de la valeur process x : [r-cF] ou [G-cF].
▶ Sélectionner [cFL.x] et régler la valeur limite inférieure pour la fenêtre.
▶ Sélectionner [cFH.x] et régler la valeur limite supérieure pour la fenêtre.

Changement de couleur

10.6 Diagnostic

10.6.1 Lire les valeurs des totalisateurs

Pour le totalisateur les valeurs suivantes peuvent être lues à tout moment :

• Débit cumulé actuel (= volume consommé depuis la dernière remise à zéro).
  • Volume consommé avant la dernière remise à zéro.
• Temps en minutes depuis la dernière remise à zéro.

10.6.1.1 Lecture via les boutons de l'appareil : Valeurs des totalisateurs

En cours de fonctionnement, appuyer sur le bouton [▲] ou [▼] jusqu'à ce que l'affichage des valeurs du totalisateur apparaisse.
Après 30 secondes, l'appareil retourne à l'affichage standard.

10.6.1.2 Lecture via IO-Link : Valeurs des totalisateurs

▶ Appeler [Paramètres] > [Totalisateur].
▶ Consulter les valeurs de consommation.

10.6.2 Mémoire

L'appareil sauvegarde les valeur process maximum et minimum mesurées.

La valeur actuelle peut être lue sur l'appareil ou via l'interface IO-Link.

Valeurs sélectionnables :

• [Lo.F] : Mémoire valeur minimum pour le débit
• [Hi.F] : Mémoire valeur maximum pour le débit
• [Lo.T] : Mémoire valeur minimum pour la température
• [Hi.T] : Mémoire valeur maximum pour la température

Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois.

10.6.2.1 Paramétrage au moyen des boutons de l'appareil : Mémoire

Afficher la mémoire :

▶ Ouvrir le menu [EF] > [MEM].

▶ Sélectionner [Lo.x] ou [Hi.x] pour afficher la valeur process minimale ou maximale mesurée.

Effacer la mémoire :

▶ Ouvrir le menu [EF] > [MEM].
▶ Sélectionner [Lo.x] ou [Hi.x].
▶ Maintenir appuyé [▲] ou [▼].
▷ [----] est affiché.
▶ Appuyer brièvement sur [●].

10.6.2.2 Paramétrage via IO-Link : Mémoire

Afficher la mémoire :

Appeler [Paramètres] > [Mémoire] > [Débit] ou [Température].
▶ Sélectionner [Lo.x] ou [Hi.x] pour afficher la valeur process minimale ou maximale mesurée.

Effacer la mémoire :

Exécuter la commande :

• [Remise à zéro mémoires Hi.x et Lo.x]
• [Remise à zéro mémoire Lo.x]
• [Remise à zéro mémoire Hi.x]

10.7 Fonctions de service

10.7.1 Simulation

Cette fonction permet de simuler les valeurs process afin de vérifier le signal de sortie.

Via les réglages des paramètres cr.UL, UL, OL et cr.OL, il est aussi possible de simuler des valeurs process qui mènent à un message d'erreur ou un message d'avertissement.

Lors du démarrage de la simulation, les valeurs du totalisateur sont figées et ensuite le totalisateur simulé est mis à 0. La valeur de débit simulée a un effet sur le totalisateur simulé. Quand la simulation est terminée, les valeurs du totalisateur initiales sont restaurées.

Pendant la simulation s'applique ce qui suit :

• La simulation n'a pas d'effet sur les valeurs process actuelles. Les sorties se comportent comme réglées avant.
• La valeur initiale du totalisateur reste enregistrée sans modification, même en cas de débit réel.
• Les messages d'erreur du process actuel ne sont pas affichés. Ils sont supprimés par la simulation.

Les valeurs suivantes peuvent être simulées :

Débit, température et valeur du compteur du totalisateur.

10.7.1.1 Paramétrage au moyen des boutons de l'appareil : Simulation

▶ Ouvrir le menu [EF] > [SIM].
▶ Sélectionner [S.FLW] ou [S.TMP] et régler la valeur process à simuler :
- Appuyer sur [▲] ou [▼] jusqu'à ce que la valeur process souhaitée soit atteinte.
- Les affichages d'avertissement / d'erreur [OL], [crOL], [UL] et [crUL] apparaissent en cas de dépassement vers le bas ou vers le haut de la plage de mesure.

▶ Sélectionner [S.Tim] et régler la durée de la simulation en minutes.
▶ Sélectionner [S.On] et régler la fonction :
• [On] : La simulation commence. Les valeurs sont simulées pendant la durée réglée sous [S.Tim]. Annulation avec n'importe quel bouton.
• [OFF] : Simulation non active.

10.7.1.2 Paramétrage via IO-Link : Simulation

▶ Appeler [Paramètres] > [Simulation].
▶ Sélectionner [S.Tim] et régler la durée de la simulation en minutes.
Appeler [Paramètre] > [Simulation] > [Débit] ou [Température].
▶ Sélectionner [S.FLW] ou [S.TMP] et régler la valeur process à simuler, [crUL], [UL], [OL] ou [crOL].
▶ Sélectionner [Ecrire sur l'appareil].
Les valeurs modifiées sont transmises à l'appareil.
▶ Appeler [Paramètres] > [Simulation].
Exécuter la commande : [Démarrage de la simulation].
▶ La simulation commence avec les valeurs réglées.
Pour mettre fin à la simulation : Exécuter la commande : [Arrêt de la simulation].

10.7.2 Localisation optique

Le capteur peut être localisé à distance sur le site via l'interface IO-Link.

Quand la commande est utilisée, les LED d'état de commutation clignotent et l'indication • IO-Link clignote sur l'afficheur.

Localisation optique via IO-Link

▶ Appeler [Identification].
Exécuter la commande : [Clignotement activé].
Pour mettre fin au procédé de clignotement : exécuter la commande : [Clignotement désactivé].

10.7.3 Informations sur l'appareil

Certaines informations non modifiables concernant l'appareil sont sauvegardées sur l'appareil. En font partie :

• Nom du produit
  • Famille de produits
• Fabricant
  • ID du fabricant
  • ID de l'appareil
• Numéro de série
• Révision du matériel et du logiciel
• Description

En outre, avec un logiciel de paramétrage approprié d'autres marquages peuvent être attribués à l'appareil via l'interface IO-Link, ils sont librement définissable avec une longueur maximale de 32 caractères. En font partie :

- Marquage spécifique à l'application

• Function Tag :
• Location Tag :

10.7.3.1 Lecture via les boutons de l'appareil : Informations sur l'appareil

▶ Ouvrir le menu [EF] > [Info].
▶ Utiliser [▲] et [▼] pour faire défiler les vues et lire les informations sur l'appareil.

10.7.3.2 Lecture ou paramétrage via IO-Link : Informations sur l'appareil

▶ Appeler [Identification].
Lire les informations concernant l'appareil ou traiter les paramètres modifiables.

11 Correction de défauts

L'appareil dispose de possibilités étendues pour l'autodiagnostic. Il se surveille automatiquement pendant le fonctionnement.

Des avertissements et des états d'erreur sont affichés même si l'afficheur est désactivé. De plus, les messages d'erreur sont disponibles via IO-Link.

Les signaux d'état sont classifiés selon la recommandation Namur NE107.

Si plusieurs événements de diagnostic se produisent simultanément, seul le message de diagnostic de l'événement ayant la priorité la plus élevée est affiché.

En cas de défaillance de la valeur de température mesurée, la valeur de processus pour le débit est toujours disponible.

Des fonctions de diagnostic supplémentaires sont disponibles via la description de l'interface → IO-Link sur documentation.ifm.com.

11.1 Messages d'avertissement

Indication sur l'afficheur Affichage LED	Problème / marche à suivre
• Ligne de titre : [Short circuit OUT1/ OUT2]• Ligne des valeurs process : ----	• LED OUT1 clignote• LED OUT2 clignote	Court-circuit OUT1 et OUT2► Contrôler si un court-circuit ou un courant de surcharge se produit sur les sorties de commutation OUT1 et OUT2.
• Ligne de titre : [Short circuit OUT1]• Ligne des valeurs process : ----	• LED OUT1 clignote Court-circuit OUT1	► Contrôler si un court-circuit ou un courant de surcharge se produit sur les sorties de commutation OUT1 et OUT2.
• Ligne de titre : [Short circuit OUT2]• Ligne des valeurs process : ----	• LED OUT2 clignote Court-circuit OUT2	► Contrôler si un court-circuit ou un courant de surcharge est présent sur la sortie de commutation OUT2.
• Ligne de titre : [Over limit]• Ligne des valeurs process : [OL]	---- Plage d'affichage dépassée	► Vérifier l'étendue de mesure.
• Ligne de titre : [Under limit]• Ligne des valeurs process : [UL]	---- Plage d'affichage non atteinte	► Vérifier l'étendue de mesure.

11.2 Messages d'erreur

Indication sur l'afficheur Affichage LED	Problème / marche à suivre
• Ligne de titre : [Flow Error]• Ligne des valeurs process : [ERROR]	---- Erreur lors de la mesure de débit	▸ Vérifier la mesure de débit.▸ Remplacer l'appareil.
• Ligne de titre : [Temp Error]• Ligne des valeurs process : [ERROR]	---- Erreur lors de la mesure de température	▸ Vérifier la mesure de température.▸ Remplacer l'appareil.
• Ligne de titre : [Critical over limit]• Ligne des valeurs process : [cr.OL]	---- Plage de détection dépassée	▸ Vérifier l'étendue de mesure.
• Ligne de titre : [Critical under limit]• Ligne des valeurs process : [cr.UL]	---- Plage de détection de la température	n'est pas atteinte▸ Vérifier la plage de température.

En cas d'erreur, les sorties se comportent selon leur réglage sous [FOU].

12 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
Définir des intervalles de vérification du calibrage adaptés aux exigences du process. Recommandation : tous les 12 mois.

Service de calibrage d'ifm → Certificat de calibrage DAkkS sous www.ifm.com.

13 Réglages usine

Menu Paramètre Réglage usine Réglage utilisateur
EF rTo OFF
OUT1 SEL1 FLOW
	ou1 Hno
	SP1 / FH1 20 %
	rP1 / FL1 19 %
	ImPS1 10 L
	ImPR1 YES
	dS1 0 s
	dr1 0 s
	FOU1 OFF
OUT2 SEL2 FLOW
	ou2 I
	ASP2 0 %
	AEP2 100 %
	SP2 / FH2 40 %
	rP2 / FL2 39 %
	ImPS2 10 L
	ImPR2 YES
	Din2	+EDG
	dS2 0 s
	dr2 0 s
	FOU2 OFF
CFG	uni.F	m3/h
	uni.T	°C
	uni.P	bar
	dAP.F	0,6 s
	P-n	PnP
	LFC	8 m3/h
	rEF.P 1013 mbar (101,3 kPa)
	rEF.T	15 °C
	SySP	6 bar
DIS	diS.L	L2.Temp
	diS.U d3
	diS.R 0°
	diS.B	75 %
COLR	coL.F	bk/wh
	col.T	bk/wh
	col.V	bk/wh

Les pourcentages se réfèrent à la valeur finale de l'étendue de mesure (MEW).
