Type de produit	Contrôleur de débit d'air (principe calorimétrique)
Modèle	SL5102
Marque	IFM
Utilisation prévue	Surveillance de débits d'air et activation d'un relais
Diamètre de perçage pour montage	24 mm
Profondeur d'installation	Min. 32 mm, max. 120 mm
Alimentation électrique	TBTS/TBTP selon EN 50178, classe de protection II
Protection	Fusible miniature selon CEI 60127-2 (≤ 5 A), si indiqué
Principe de mesure	Calorimétrique (détection de débit)
Sortie	Relais (NO ou NF selon version) + LED bi-couleur (vert/rouge)
Réglage du seuil	Par potentiomètre, avec indication LED
Temps de mise en service	Environ 60 s (LED allumées)
Raccordement électrique	Par électricien qualifié ; couleurs selon DIN EN 60947-5-2
Conditions d'installation	Respecter distances aux perturbations (≥ 5×D amont, ≥ 3×D aval)
Joint d'étanchéité	Fourni pour installation étanche à l'air
Entretien et nettoyage	Pas d'entretien spécifique requis ; protéger des dommages
Sécurité	Respecter les réglementations ; personnel qualifié ; après court-circuit vérifier fonctionnement
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le fabricant
Informations générales	Notice disponible via QR code ou www.ifm.com

FOIRE AUX QUESTIONS - SL5102 IFM

Comment régler le seuil de débit sur le SL5102 ?

Mettez l'appareil sous tension avec le débit nominal. Après 60 s, une LED s'éteint. Si la LED rouge est allumée, tournez le potentiomètre lentement à droite jusqu'à ce que la LED verte s'allume. Si la LED verte est allumée, tournez à gauche jusqu'au rouge, puis à droite jusqu'au vert.

Que faire si les deux LED restent allumées en permanence ?

C'est normal pendant les 60 secondes de mise en service. Si elles restent allumées au-delà, vérifiez l'alimentation et le débit. Consultez la notice pour plus de détails.

Quel est le principe de mesure du SL5102 ?

Il utilise le principe calorimétrique : un capteur mesure la dissipation thermique liée au débit d'air. Le seuil de commutation est réglable par potentiomètre.

Quelle profondeur d'installation minimale est requise ?

La profondeur d'installation doit être d'au moins 32 mm et au maximum 120 mm. La tête du capteur doit être complètement dans le flux d'air.

Comment raccorder électriquement le SL5102 ?

Le raccordement doit être effectué par un électricien qualifié. L'alimentation doit être TBTS/TBTP. Utilisez un fusible miniature ≤ 5 A si requis. Respectez le schéma de branchement et les couleurs (BN, BK, BU, WH).

Que signifient les LED verte et rouge ?

LED verte = débit supérieur au seuil (relais enclenché en NO). LED rouge = débit inférieur au seuil (relais déclenché en NO). En NF, c'est l'inverse. Voir la notice pour la configuration exacte.

Quelles sont les distances à respecter par rapport aux perturbations ?

Pour éviter les perturbations, respectez une distance d'au moins 5 fois le diamètre du tuyau en amont et 3 fois en aval du capteur.

Le SL5102 est-il réparable par l'utilisateur ?

Non, l'appareil n'est pas réparable par l'utilisateur. En cas de dysfonctionnement, contactez le fabricant ou un service agréé.

Quelle est la classe de protection électrique du SL5102 ?

L'appareil est conforme à la classe de protection II. L'alimentation doit être TBTS ou TBTP selon EN 50178.

Où trouver la notice complète du SL5102 ?

La notice complète est disponible via le code QR sur l'appareil ou l'emballage, ou sur le site www.ifm.com. Vous pouvez aussi la télécharger sur des sites comme notice-facile.com.

MODE D'EMPLOI SL5102 IFM

Notice d'utilisation

Contrôleur de débit d'air

SL020x

SL510x

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Consignes de sécurité. 4
3 Usage prévu 5
4 Fonctions 6
5 Montage 7
6 Raccordement électrique 8
7 Réglages.... 9
8 Fonctionnement 10

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil surveille les débits d'air et active un relais.

4 Fonctions

• L'appareil détecte le débit selon le principe de mesure calorimétrique.
• L'appareil signale l'atteinte d'un débit d'air réglé par la commutation d'un relais et par un signal LED :

Débit... Relai de sortie* LED
supérieur à la valeur réglée • Normalement ouvert : Le relais s'enclenche.• Normalement fermé : Le relais se déclenche.	verte
inférieur à la valeur réglée • Normalement ouvert : Le relais se déclenche.• Normalement fermé : Le relais s'enclenche.	rouge

* Renseignements sur le type d'appareil (NO ou NF) → Données techniques sur http://documentation.ifm.com.

5 Montage

▶ Percer un trou de 24 mm de diamètre dans le tuyau.
Monter l'appareil à l'aide de la bride de fixation fournie :
- Si l'installation doit être étanche à l'air, utiliser le joint de garniture livré.

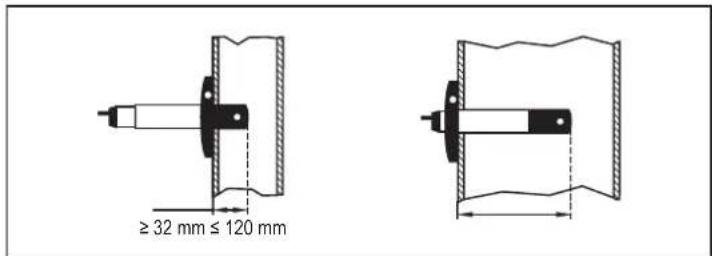

- La tête du capteur doit être complètement insérée dans le débit d'air et doit se trouver dans la zone où la vitesse de débit est la plus élevée. Profondeur d'installation : min. 32 mm, max. 120 mm.

Fig. 1: Raccord process, profondeur d'installation

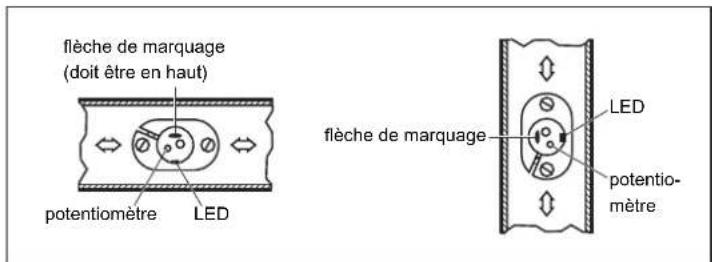

Orienter l'appareil dans le débit d'air. La flèche de marquage sur le bouchon doit montrer dans le sens du débit :

Fig. 2: Orientation

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres choses semblables affectent le fonctionnement de l'appareil.

▶ Respecter des distances entre le capteur et les perturbations.

Fig. 3: Perturbations

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon EN 50178, TBTS, TBTP.

La construction de l'appareil est conforme à la classe de protection II.

Insérer un fusible miniature selon CEI 60127-2 feuille 1 (≤ 5 A instantané), si cela est indiqué dans la fiche technique.
Après un court-circuit, vérifier le bon fonctionnement de l'appareil.
▶ Respecter les normes en vigueur.
▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Fig. 4: Schéma de branchement (couleurs selon DIN EN 60947-5-2)

BK : noir BN : brun

BU : bleu WH : blanc

7 Réglages

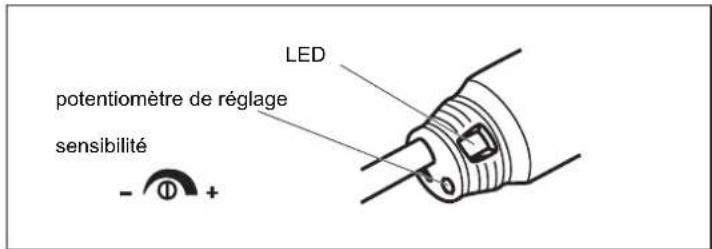

Fig. 5: Eléments de service et d'indication

Réglage du débit pour ajuster le seuil de commutation :

▶ Mise sous tension.
▶ Activer le débit normal dans l'installation et le maintenir constant.
Les deux LED (rouge et verte) s'allument. Après environ 60 s, l'une des deux LED s'éteint.

▶ Continuer avec étape 1 ou 2.

1. Si la LED rouge est allumée :

▶ Tourner le potentiomètre lentement à droite jusqu'à ce que la LED rouge s'éteigne et la LED verte s'allume.
2. Si la LED verte est allumée :
Tourner le potentiomètre lentement à gauche jusqu'à ce que la LED verte s'éteigne et la LED rouge s'allume.
▶ Tourner le potentiomètre de nouveau à droite jusqu'à ce que la LED rouge s'éteigne et la LED verte s'allume.

Si des fluctuations qui peuvent se produire pendant le fonctionnement doivent être compensées :

Quand la LED verte s'est allumée, continuer à tourner le potentiomètre à droite.

8 Fonctionnement

Après la mise sous tension, les deux LED s'allument pendant environ 60 s, le relais de sortie est enclenché (retard à la disponibilité).

Ensuite, l'appareil est opérationnel.
