MODE D'EMPLOI SDG350 IFM

Notice d'utilisation

Débitmètre pour l'air comprimé

SDGx50

Contenu

1 Remarques préliminaires 4

1.1 Symboles utilisés 4
1.2 Avertissements utilisés 4

2 Consignes de sécurité. 5

3 Introduction rapide 6

3.1 Fonctions de I'appareil en réglage usine 6
4 Usage prévu 7
4.1 Applications 7

5 Fonction 8

5.1 Options pour la sortie OUT1 8
5.2 Options pour la sortie OUT2 8
5.3 Sortie de commutation 8
5.4 Sortie analogue 9

5.5 Surveillance du volume consommé (fonction totalisateur). 10

5.5.1 Remise a zero du totalisateur 10
5.5.2 Surveillance du volume consommé par signaux d'impulsions 11
5.5.3 Surveillance du volume consommé au moyen d'un signal de commutation. 11

5.6 Amortissement des valeurs mesurées 11

5.7 Suppression de faibles débits 11
5.8 Simulation 12
5.9 Reglage de couleur de I'afficheur 12
5.10 IO-Link 12

5.10.1 Fonctions supplémentaires via IO-Link 13

6 Montage 14

6.1 Lieu de montage 14
6.2 Perturbations. 14
6.3 Orientation 15
6.4 Raccord process 15

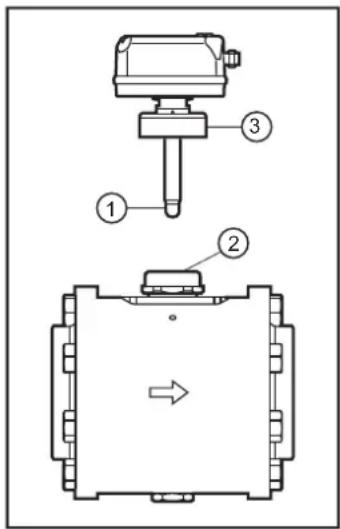

6.5 Inserer la sonde dans le bloc mecanique 16

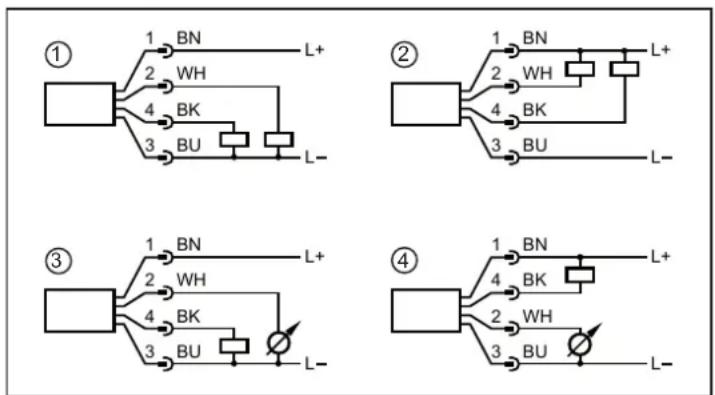

7 Raccordement electrique 17

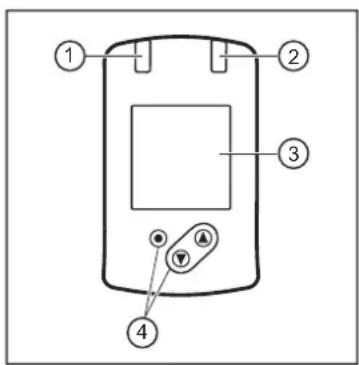

8 Elements de service et d'indication 18
9 Menu. 19

9.1 Apercu du menu 19
9.1.1 Paramètres régables 19

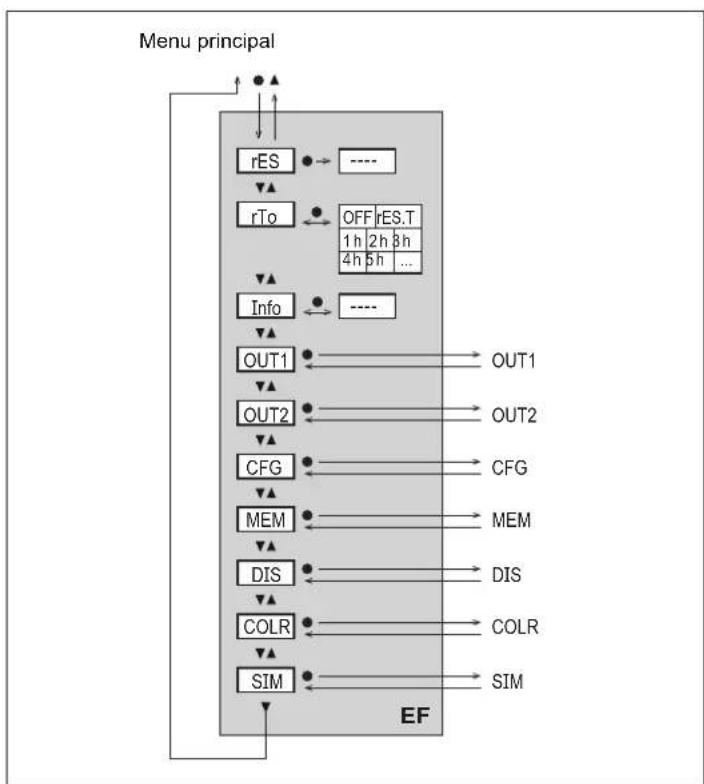

9.2 Menu principal et sous-menus 21

10 Mise en service 25
11 Paramétrage 26

11.1 Paramétrage général 26
11.2 Reglages par défaut 26

11.2.1Valeur process pour OUTx 26
11.2.2 Unité de mesure standard 27

11.3 Programmation des fonctions de sortie 27

11.3.1 Contrôle de seuil OUTx / fonction hystérisis 27
11.3.2 Contrôle de seuil OUTx / fonction fenêtre 27

11.3.3 Signal analogue OUT2 27
11.3.4 Signal d'impulsion OUTx 28

11.3.5 Totalisateur de signaux de commutation OUTx. 28
11.4 Remise à zéro du totalisateur 28

11.4.1 Remise a zéro manuelle 28
11.4.2 Remise a zéro contrôle en fonction du temps 28
11.4.3 Remise à zéro par un signal externe 28
11.4.4 Désactiver la remise à zéro 29

11.5 Reglages utiliseur (option) 29

11.5.1 Affichage standard 29
11.5.2 Unité de mesure standard 29

11.5.3 Reglage de couleur de I'afficheur 30
11.5.4 Logique de commutation des sorties 30
11.5.5 Amortissement des valeurs mesurées 30
11.5.6 Suppression de faibles débits 30
11.5.7 Conditions normalises 30
11.5.8 Calibrage du point zéro pour pression 30
11.5.9 Temporisation à l'enclement / au déclenancement 30
11.5.10 Comportement des sorties en cas de défaut 31
11.5.11 Verrouillage / déverrouillage 31
11.5.12 Rétablit les réglages usine 31

11.6 Fonctions de diagnostic 32

11.6.1 Lecture des valeurs minimales / valeurs maximales 32

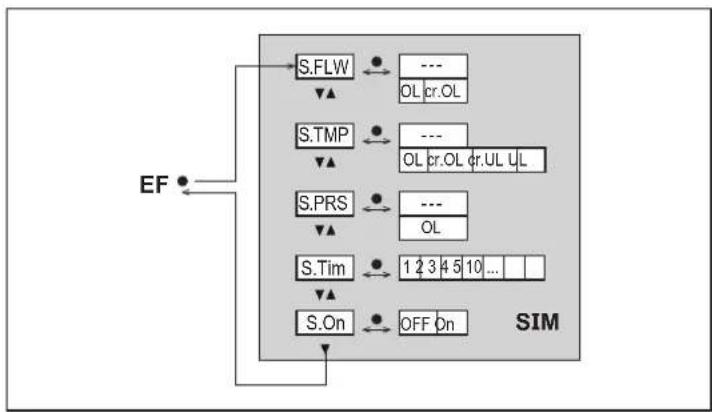

11.6.2 Simulation 32

12 Fonctionnement 33

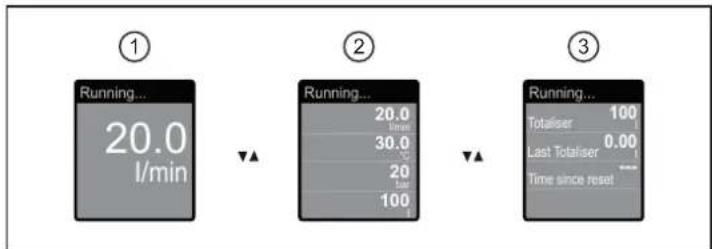

12.1 Affichage de la valeur process 33
12.2 Lecture du réglage des paramètres 33

13Données techniques. 34
14 Correction de defaults 35

14.1 Messages d'erreur 35
14.2 Messages d'alarme 35

15 Maintenance, réparation et élimination 37

15.1 Entretien 37
15.2Reparation 37
15.3 Elimination 37

16 Reglages usine 38

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

ATTENTION

Avertissement de dommages corporels

Danger de blessures legères, réversibles.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit conténir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu).
• Utiliser le produit uniquement pour lesFluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électric, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

3 Introduction rapide

L'appareil dispose de deux sorties paramétrables pour la surveillance du début et de la température.

Les valeurs process et les messages d'erreur peuvent etre visualisés sur l'afficheur.

Toutes les valeurs process et tous les messages sont disponibles via l'interface IO-Link, independamment de la configuration des sorties.

3.1 Fonctions de l'appareil en réglage usine

	Réglage usine
Sortie OUT1 • Signal de commutation	pour le débit : - Fonction d'hystérisis, normalement ouvert, PnP - SP1 = 20 %, rP1 = 19 % de la valeur finale de l'endetue de mesure • Amortissement des valeurs mesurées 0,6 secondes • Pas de temporisation à l'enclementment/au déclenchement • En cas de défaut, la sortie est désactivée
Sortie OUT2 • Signal analogique pour le débit (4...20 mA ; l'endetue de mesure n'est pas mise à l'échelle) • En cas de défaut, le signal analogique passée à 3,5 mA
Affichage • Couleur des caractères	noir/blanc • Fréquence de rafraîchissement : bas • Rotation de l'afficheur : 0° • Luminosité de l'afficheur : 75 % • Affichage standard valeur process actuelle pour le débit, la température et la pression • Unité de mesure standard pour le débit : m³/h

Plus d'informations : Reglages usine.

4 Usage prévu

L'appareil surveille le débit d'un volume normalisé d'air compré.

Il déetecte la vitesse du fluide, le débit volumique (débit/temps), la quantité consommée, la température du fluide et la pression.

4.1 Applications

L'appareil est concu pour une utilisation dans des installations d'air compré.

Toutes les indications s'appliquent au débit de volume normalisé selon DIN ISO 2533, c'est-à-dire au débit volumique à 1013 mbar (101,3 kPa), 15^ et humidité d'air relative 0% . L'appareil peut être paramétré à autres conditions normalisées.

Compatibilité electromagnétique (CEM) :

Il s'agit d'un produit de la classe A. Dans les environnementes domestiques, ce produit peut provoquer des problèmes de radiodiffusion :

En cas de besoin, prendre des mesures de blindage CEM.

Directive relative aux équipements sous pression (DESP) :

Les apparèils correspondent à la directive relative aux équipements sous pression. Ils ont été consçus pour des fluides du groupe 2 et fabriqués et testés selon le module A. Utilisation de fluides du groupe de fluides 1 sur demande.

5 Fonction

L'appareil détecte le débit selon le principe de mesure calorimétrique.
- L'appareil mesure également la pression du fluide et la pression en tant que valeurs process supplémentaires.
- L'appareil dispose d'une interface IO-Link.
L'appareil affiche les valeurs process actuelles.
L'appareil dispose de possibités étendues pour l'autodiagnostic.
- Un mode de simulation simplifie la mise en service du capteur.
L'appareil génére deux signaux de sortie selon le paramétrage.

5.1 Options pour la sortie OUT1

• Signal de commutation pour le débit
• Signal de commutation température
• Signal de commutation pour la pression
• Signal de commutation du totalisateur
• Signal d'impulsion du totalisateur
  IO-Link
  OFF (sortie commutée à haute impédance)

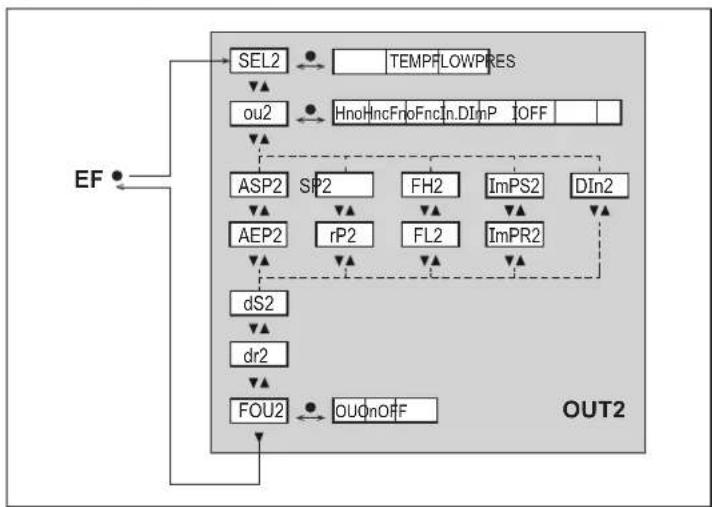

5.2 Options pour la sortie OUT2

• Signal de commutation pour le débit
• Signal de commutation température
• Signal de commutation pour la pression
• Signal de commutation du totalisateur
• Signal analogue pour le débit
• Signal analogue temperature
• Signal analogue pour la pression
• Entrée pour la remise à zéro d'un totalisateur externe
  OFF (sortie commutée à haute impédance)

5.3 Sortie de commutation

OUTx change son état de commutation si les seuils de commutation régles sont dépassés ou ne sont pas atteints. Fonction hysteresis ou fenêtre peut être sélectionnée.

1:Valeur process
t:Temps
SP:Seuil d'enclement
rP:Seuil de déclenchement
HY:Hysteresis

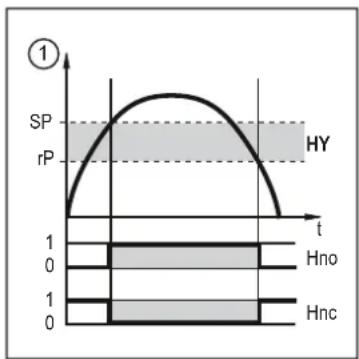

Hno : Fonction hysteresis, normalement ouvert (normally open)
Hnc : Fonction hysteresis, normalement fermé (normally closed)

Fig. 1: Fonction hystérisis

Lors du réglage de la fonction hysteresis, le seuil d'enclenchement [SP] et le seuil de déclenchement [rP] sont définis. La valeur de rP doit être inférieure à celle de SP L'écart entre SP et rP est d'au moins 4 % de la valeur finale de l'étendue de mesurée (= hysteresis). Si le seuil d'enclenchement est modifié, le seuil de déclenchement change automatiquement; l'écart reste inchangé.

1:Valeur process
t:Temps
FH : Valeur limite supérieure
FL : Valeur limite inférieure
HY:Hysteresis
FE: Fenetre

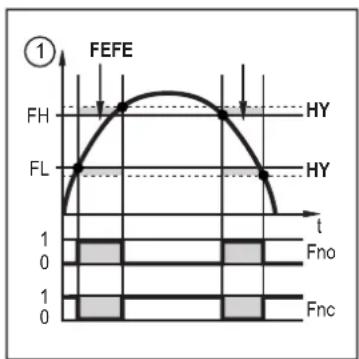

Fno : Fonction fenetre, normalement ouvert (normally open)
Fnc : Fonction fenetre, normalement fermé (normally closed)

Fig. 2: Fonction fenetre

Lors du réglage de la fonction fenêtre, la valeur limite supérieure [FH] et la valeur limite inférieure [FL] sont définies. L'écart entre FH et FL est d'au moins 4 % de la valeur finale de l'étendue de mesure. FH et FL ont une hysteresis fixe de 0,25 % de la valeur finale de l'étendue de mesure. Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du débit.

Le signal de commutation en cas de défaut peut être régle par le paramètre [FOU].

5.4 Sortie analogue

L'appareil fournit un signal analogique de 4...20 mA qui est proportionnel à la valeur process.

L'etendue de mesure peut être mise à l'échelle :

• [ASP] déterminé pour chaque valeur mesure le signal de sortie est 4mA .
  [AEP] déterminé pour chaque valeur mesurée le signal de sortie est 20mA

Distance minimum entre ASP et AEP = 20 % de la valeur finale de l'etendue de mesure.

Si la valeur mesurée est hors de l'étendue de mesure ou dans le cas d'une erreur interne, le signal de courant indiquedans la figure ci-apres est fourni.

En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique cr.UL, UL, OL, cr.OL ou Err

Le signal analogique en cas de défaut peut être régle par le paramètre [FOU].

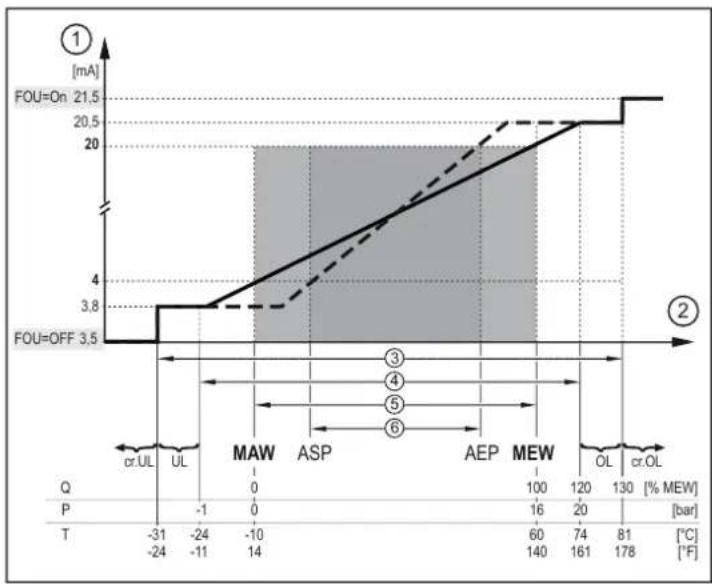

Fig. 3: Caracteristique de sortie selon CEI 60947-5-7

1: Signal analogique MAW : Valeur initiale de l'endetue de mesure (lors du réglage de la suppression des faibles débits pour Q : le signal de sortie est égal à MAW + LFC)
2 : Valeur process MEW : Valeur finale de l'etendue de mesure
3:Zone de detection ASP : Valeur minimale de la sortie analogue
4: Plage d'affichage AEP : Valeur maximale de la sortie analogique
5:Etendue de mesure UL:Plage d'affichage non atteinte
6:Etendue de mesure mise à l'échelle OL:Plage d'affichage dépassée
Q: Débit cr.UL: Zone de détction non atteinte (erreur)
P: Pression cr.OL: Zone de detection depassée (erreur)
T: température

5.5 Surveillance du volume consommé (fonction totalisateur)

L'appareil dispose d'un totalisateur interne. Le totalisateur additionne en continu le volume consommé et fournit cette valeur process sur l'afficheur et via l'interface IO-Link.

En plus, la valeur avant la dernière remise à zéro est sauvégardée. Cette valeur et le temps depuis la dernière remise à zéro peuvent aussi être affichés.

Le totalisateur sauvegarde le débit additionné toutes les 10 minutes. Cette valeur est disponible comme valeur actuelle du compteur après une coupure de 寸 tension. Si une remise a zéro par unité de temps est reglee, l'intervalle de temps écoule 止 aussi sauvegarde. Une éventuelle perte de données peut donc etre de 10 minutes au maximum.

Pour surveiller volume consommé, il est possible de fournir des signaux d'impulsions ou un signal de commutation.

L'exactitude de la surveillance du volume consommé dépend de l'exactitude de la mesure de début.

OUT1 et OUT2 ne peuvent pas etre utilisés simultanement pour la surveillance du volume consommé.

5.5.1 Remise à zéro du totalisateur

Le totalisateur peut etre remis a zéro de différentes facon :

• Remise à zéro manuelle
• Remise à zéro contrôle en fonction du temps
• Remise à zéro par un signal externe
• Remise à zéro via l'interface IO-Link

Si le totalisateur n'est pas remis à zéro selon une des méthodes ci-dessus, il est remis automatiquement quand la plage d'affichage maximum est dépassée.

5.5.2 Surveillance du volume consommé par signaux d'impulsions

La sortie fournit une impulsion chaque fois que le débit (valeur d'impulsions) réglé sous [ImPS] est atteint.

Le signal d'impulsion consiste en une brve sequence d'activation et de desactivation de la sortie. Les LED d'etat de communication sur l'appareil n'indiquent pas I'opération de commutation.

Les signaux d'impulsion ne sont pas disponibles via l'interface IO- Link .

5.5.3 Surveillance du volume consommé au moyen d'un signal de commutation

La sortie fournit un signal de commutation si le débit régèle sous [ImPS] est atteint. La sortie reste commutée jusqu'à la remise à zéro. ÀpRES remise à zéro du totalisateur, le comptage recommence.

Le réglage de [rTo] définit quand la sortie commute et quand le totalisateur est remis à zéro :

[rTo] Sortie Remise à zéro du totalisateur
OFF La sortie com-mute si le débit régle sous [lmPS] est atteint.	Effectuer une remise à zéro active.Remise à zéro automatique lorsque la plage d'affichage maximal est dépassée.
1, 2,... hLa sortie commute seulement si le débit régle sous [lmPS] est atteint dans le temps régle.	Lorsque la sortie n'est pas commutée :Remise temporisée (dépassement du temps définissons rTo).En cas de sortie commutée :Effectuer une remise à zéro active.Remise à zéro automatique lorsque la plage d'affichage maximal est dépassée.

La plage d'affichage maximale est atteinte pour un volume de consommation de 100 000 000 m³.

5.6 Amortissement des valeurs mesurées

La temporisation d'amortissement [dAP] permet de régler après combien de secondes le signal de sortie atteint 63% de la valeur finale en cas de modification soudaine de la valeur mesurée. La temporisation d'amortissement réglee mène à une stabilisation des sorties de commutation, des sorties analogiques, de l'affichage et de la transmission de la valeur process via l'interface IO-Link.

La temporisation d'amortissement s'additionne au temps de response du capteur ( Données techniques).

Les signaux UL et OL sont définis en considérant la temporisation d'amortissement.

L'amortissement des valeurs mesurées ne s'applique qu'à la mesure du début et de la pression.

dAP.F = amortissement des valeurs mesurées pour le débit

dAP.P = amortissement des valeurs mesurées pour la pression

5.7 Suppression de faibles débits

La fonction low flow cut-off [LFC] permet de supprimer les faibles débits. Un début inférieur à la valeur LFC est considéré par le capteur comme nul (Q = 0) .

5.8 Simulation

Lors du démarrage de la simulation, les valeurs du totalisateur sont figées et ensuite le totalisateur simulé est mis à 0. La valeur de début simulée a un effet sur le totalisateur simulé. Quand la simulation est terminée, les valeurs du totalisateur initiales sont restaurées.

Pendant la simulation s'applique ce qui suit :

• La simulation n'a pas d'effet sur les valeurs process actuelles. Les sorties se comportent comme régles avant.
• La valeur initiale du totalisateur reste enregistrée sans modification, même en cas de début réel.
• Les messages d'erreur du process actuel ne sont pas affichés. IIs sont supprimés par la simulation.

Les valeurs suivantes peuvent etre simulées :

Débit, température, pression et valeur du compteur totalisateur.

5.9 Réglage de couleur de l'afficheur

La couleur des caractères de l'affichage peut être régée via le paramètre [coL.x]:

• Réglage permanent de la couleur de l'affichage :

• bk/wh (noir/blanc)
  yellow (jaune)
  green (vert)
  -red (rouge)

• Changement de couleur de rouge à vert ou vice versa :

-r-cF (affichage rouge entre les valeurs limites cFL...cFH)
-G-cF (afficheur en vert entre les valeurs limites cFL...cFH)

cFL : Valeur limite inférieure

cFH : Valeur limite supérieure

MAW: Valeur initiale de l'etendue de mesure

MEW : Valeur finale de l'etendue de mesure

Fig. 4: Changement de couleur dans la fenetre

Les valeurs limites peuvent etre selectionnées libre dans I'etendue de mesure et sont independantes des valeurs regles pour OUT1 et OUT2.

5.10 IO-Link

Cet apparéil dispose d'une interface de communication IO-Link permettant l'accès direct aux données process et de diagnostic. De plus, le paramétrage de l' apparéil est possible pendant le fonctionnement. L'utilisation de l' apparéil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel de paramétrage IO-Link adapté et d'un cable adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, les informations détaillées concernant la structure des données process, les informations de diagnostic et les adresses des paramétres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

Avec le matériel et le historique appropriés, l'interface IO-Link offre les fonctions suivantes :

• Paramétrage à distance de l'appareil.
• Transmission des signaux résistante aux parasites et sans perte de valeurs mesurées.
• Transmission du paramétrage lors du remplacement d'un apparéil ou à d'autres apparéils du même type.
• Affichage des messages d'erreur et d'évenement.
• Sauvegarde sans papier des paramétrages, des valeurs process et des messages de diagnostic.
• Evaluation des valeurs process et des données de diagnostic via le maître IO-Link.
• Lecture simultanée de toutes les valeurs process et des signaux de commutation TOR.

5.10.1 Fonctions supplémentaires via IO-Link

Les fonctions suivantes sont seulement disponibles via l'interface IO-Link à l'aide d'un logiciel de paramétrage :

• verrouillage électronique pour la protection contre les manipulations

• localisation du capteur par [Clignotement active / désactévé]. En cas d'activation :

• Les LED d'etat de commutation clignotent.

• Afficheur "IO-Link" (vert, clignotant)

6 Montage

ATTENTION

Avec des températures de fluide de plus de 50^ (122^) , certaines parties du boitier peuvent s'échauffer à plus de 65^ (149^) .

Risque de brûlures.
Protégé le boitier contre le contact avec des matières inflammables et contre le contact non intentionnel.
Fixer l'étiquette d'avertissement fournie sur le cable du capteur.

S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
Les règlements et dispositions relatifs à l'installation et le fonctionnement d'équipements sous pression doivent être respectés.

6.1 Lieu de montage

Monter l'appareil derrière le sécheur frigorifique.
Monter l'appareil a proximite de la charge.
Le montage après une unité de maintenance est également possible.
Si de I'huile est utilise pour des charges : Monter l'appareil avant le lubrificateur.

6.2 Perturbations

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres chosessemblablesaffectent le fonctionnement de l'appareil.

Respecter des distances entre le capteur et les perturbations.

Perturbation Distance au capteur
	Modifications du diamètre du tuyau 10 x d	diamètre du tuyau.
	Coude 90° 10 x diamètre du tuyau.
	Deux coudes 90°, un plan 15 x diamètre du tuyau.
	Deux coudes 90°, deux plans 25 x diamètre du tuyau.
	Vanne, couisseau 40 x diamètre du tuyau.

Des systèmes d'arrêt et de commande ne doivent pas se couver directement devant l'appareil.

Éviter des changements brusques de diamètre entre la longueur droite d'entrée et l'appareil. Si un changement brusque de diamètre ne peut pas être évité, le diamètre de la longueur droite d'entrée doit être plus grand que le diamètre sur l'appareil.

6.3 Orientation

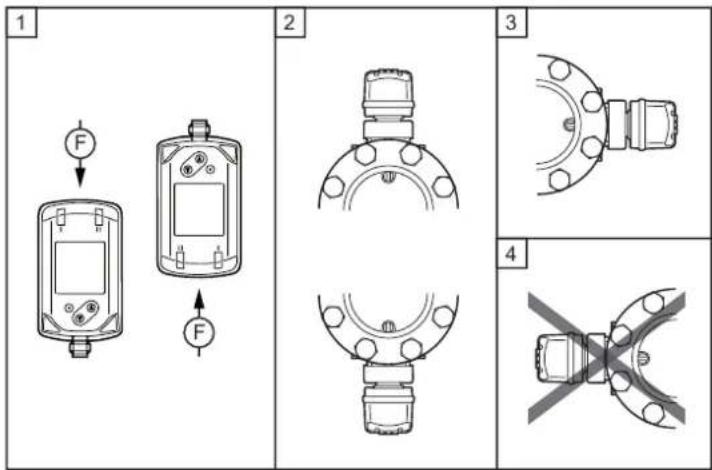

Fig. 5: Orientation de la longueur de mesure et de l'appareil

1: Longueur de mesure verticale, toute position
2:Longueur de mesure horizontal,appareil vertical
3: Longueur de mesure à gauche (avec le connecteur orienté vers l'arrière), apparéil sur le côté
4 : A éviter : Longueur de mesure à droite (avec le connecteur orienté vers l'arrière), appareil sur le côte
F: Sens du débit

6.4 Raccord process

Desserrer les vis (1) des brides.
Retirer les brides (2) de la longueur de mesure (4).
Enlever les joints d'etanchéité (3) de la rainure des brides.
Souder les brides dans le tuyau.

L'opération de soudage doit être effectuee par des personnes competentes.

Afin d'eviter une soudure mixte, les matériaux du tuyau et de la bride doivent correspondre.

Souder les brides sans déformation.

Après l'opération de soudage :

Laisser refroidir le tuyau et les brides.
Nettoyer les soudures de résidus de soudage.

La surface interieure du tuyau doit etre sans Bavures pour que la precision de mesure ne soit pas affectee.

Insérer les joints d'etanchéité dans la rainure des brides.

la rainure doit être propre et libre de résidus de soudure.

Installer la longueur de mesure de façon à ce que le sens du début et la flèche de marquage (5) montrent dans la même direction.
Insérer et serrer les vis.

6.5 Insérer la sonde dans le bloc mécanique

Enlever le capuchon protecteur de la sonde de mesure (1).
Insérer le capteur dans le raccord de mesure (2).
Orientation du capteur : parallelement au bloc mecanique pour la mesure ; le connecteur en direction de la flèche de marquage sur le bloc.
Serrer l'écrou (3). Couple de serrage max. 50 Nm. Maintenir la position du capteur.

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

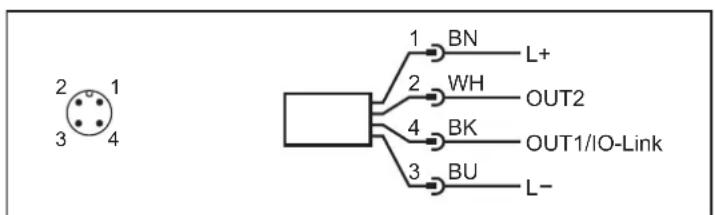

Fig. 7: Schéma de branchement (couleurs selon DIN EN 60947-5-2)

BK: noir BN: brun

BU:bleu WH:blanc

Broche Affectation
1	L+
3	L-
4 (OUT1) · Signal	nal de commutation pour le débit • Signal de commutation température • Signal fréquence débit • Signal fréquence température • IO-Link
2 (OUT2) · Signal	nal de commutation pour le débit • Signal de commutation température • Signal analogique pour le débit • Signal analogique température

Fig. 8: Experiments de circuits

1:2x commutation positive
2:2x commutation négative
3:1x commutation positive / 1 x analogue
4:1x commutation negative / 1 x analogue

8 Éléments de service et d'indication

1:LED d'etat de commutation pour OUT1
2:LED d'etat de commutation pour OUT2
3: Afficheur TFT
4: Boutons de seLECTION des visualisations et de paramétrage

Fig. 9: Éléments de service et d'indication

Eclairage d'afficheur :

Température de l'appareil >70^ : luminosité automatiquement réduite.

Température de l'appareil ≥ 100^ : afficheur automatiquement désactivé.

9 Menu

9.1 Aperçu du menu

Les boutons de commande permettent de passer de l'affichage des valeurs process au menu principal puis aux sous-menus.

Fig. 10: Aperçu du menu (afficheur de l'appareil):

9.1.1 Paramètres réglibes

Paramètre Explication
AEPx Valeur maximum analogique pour OUTx = valeur de process à laquelle le signal de sortie est de 20 mA.
ASPx Valeur minimum analogique pour OUTx = valeur de process à laquelle le signal de sortie est de 4 mA.
CFG Passage au sous-meuHu CGF (réglages de base)
cFH.F Valeur limite supérieure pour le changement de couleur (débit).
cFH.P Valeur limite supérieure pour le changement de couleur (pression).
cFH.T Valeur limite supérieure pour le changement de couleur (température).
cFL.F Valeur limite inférieure pour le changement de couleur (débit).
cFL.P Valeur limite inférieure pour le changement de couleur (pression).
cFL.T Valeur limite inférieure pour le changement de couleur (température).
cOF Facteur de correction pour le calibrage du point zéro
col.F couleur des caractères pour le débit
col.P couleur des caractères pour la pression
col.T Couleur des caractères pour la température
col.V Couleur des caractères pour l'affichage du totalisateur
COLR Passage au sous-menu COLR (réglages des couleurs de l'afficheur)
dAP.F Temporisation d'amortissement en secondes pour la mesure du débit
dAP.P Temporisation d'amortissement en secondes pour la mesure de la pression
DIn2 Remise à zéro du totalisateur par un signal externe
DIS Passage au sous-menurdis (paramètres d'affichage)
diS.B Luminosité de l'affichage
diS.L Valeur de processpar défaut de l'affichage
diS.R Orientation de l'afficheur
diS.U Taux de mise à jourde l'affichage
drx Temporisation au déclencchément de la sortie OUTx en secondes
dSx Temporisation de comutation de la sortie OUTx en secondes
EF Passage au sous-menur EF (fonctions avancées)
FHx Valeur limite supérieuree pour la sortie de commutation avec fonction fenêtre
FLx Valeur limite inférieuree pour la sortie de commutation avec fonction fenêtre
FOux Comportement de la sortie OUTx en cas de défaut
Hi.F Valeur de débit maximale mesurée (volume de débit ou vitesse de débit)
Hi.P Valeur de pression maximale mesurée
Hi.T Valeur de température maximale mesurée
ImPRx Fonction totalisateur : Signal d'impulsion (lmPR = OUI) ou signal de commutation (lmPR = NON)
ImPSx Valeur d'impulsions (= valeur de débit pour lequel 1 impulsion est fournie)
Info Affichage des informationssur l'appareil
LFC Suppression de faiblesdébits (= valeur de débit en dessous de laquelle le débit est considéré comme nul)
Lo.F Valeur de débit minimale (volume de débit ou vitesse de débit)
Lo.P Valeur de pression minimale
Lo.T Valeur de température minimale
MEdi Sélection du milieu à détector
MEM Passage au sous-menu MEM (mémoire)
OUTx Passage au sous-menuroutu OUTx (configuration des sorties)
oux Configuration pour la sortie OUTx (par exemple, sortie de commutation avec fonction hystérisis)
P-n Logique de commutation des sorties
rEF.P Pression normale comme condition environnante
rEF.T Tempéuration normale comme condition environnante
rES Remise aux réglages usine
rPx Seuil de déclenchement pour la sortie de commutation avec fonction hystérisis
rTo Réglage de la remise à zéro du totalisateur (manuel ou temporisé)
S.FLW Valeur de débit simulée en mode simulation
S.On Démarrer le mode de simulation
S.PRS Valeur de pression simulée en mode simulation
S.Tim Durée de la simulation en minutes
S.TMP Valeur de température simulée en mode simulation
SELx Valeur process pour a sortie OUTx
SIM Passage au sous-menu SIM (mode simulation)
SPx Seuil de commutation pour la sortie de commutation OUTx avec fonction hystérisis
uni.F Unité de mesure standard pour le débit
uni.P Unité de mesure standard pour la pression
uni.T Unité de mesure standard pour la température

9.2 Menu principal et sous-menus

Les paramétres affichés changent si le réglage usine est modifié. Les écrons de menu ci-après doivent le maximum des paramétres disponibles.

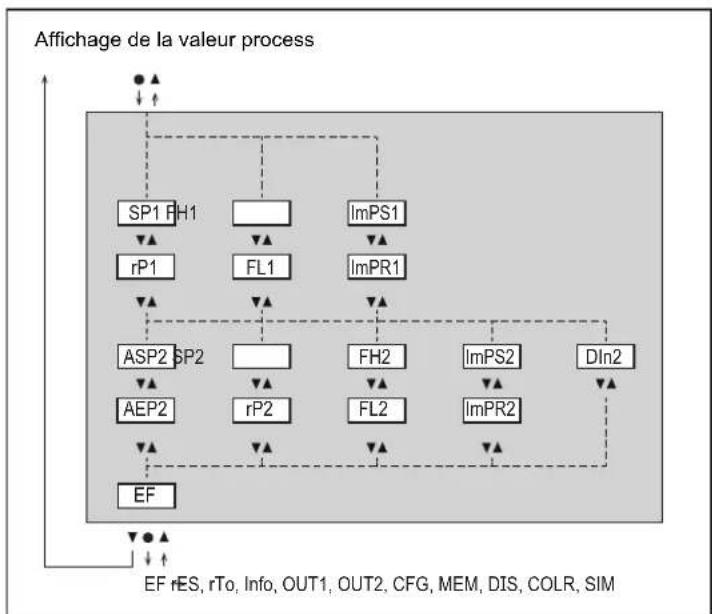

Fig. 11: Menu principal

Fig. 12: Menu fonctions étendues EF

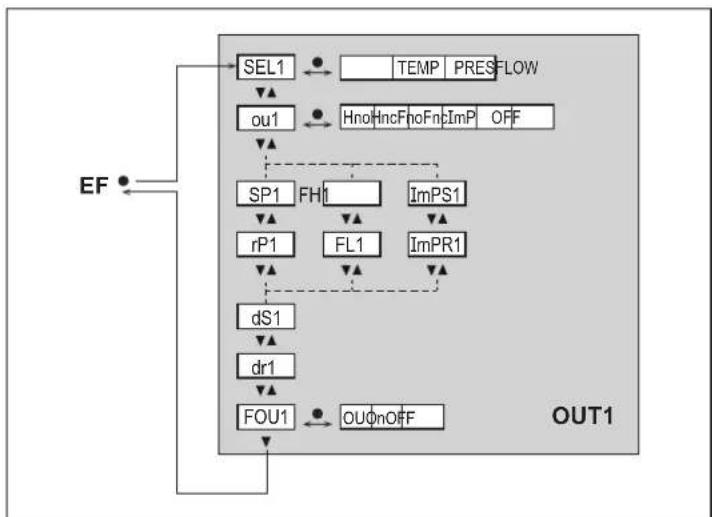

Fig. 13: Menu pour la configuration de la sortie OUT1

Fig. 14: Menu pour la configuration de la sortie OUT2

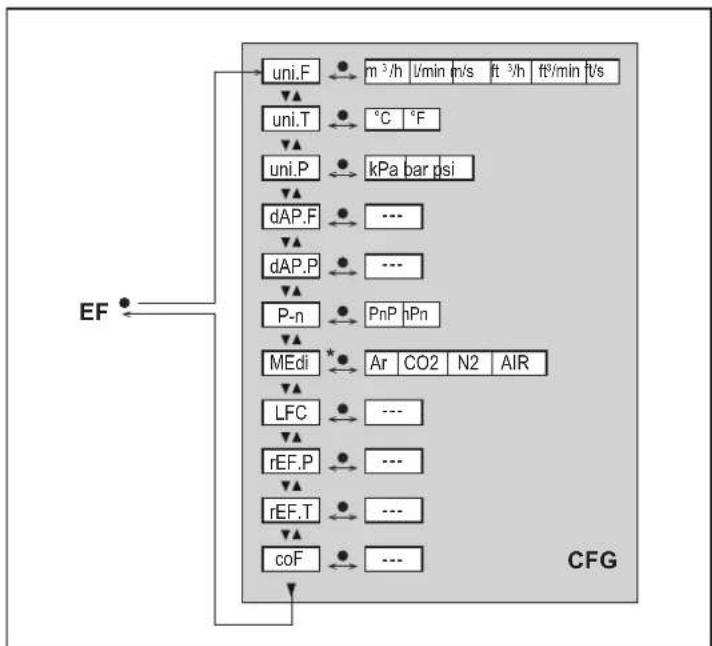

Fig. 15: Reglages de base du menu CFG

• Non régliable.

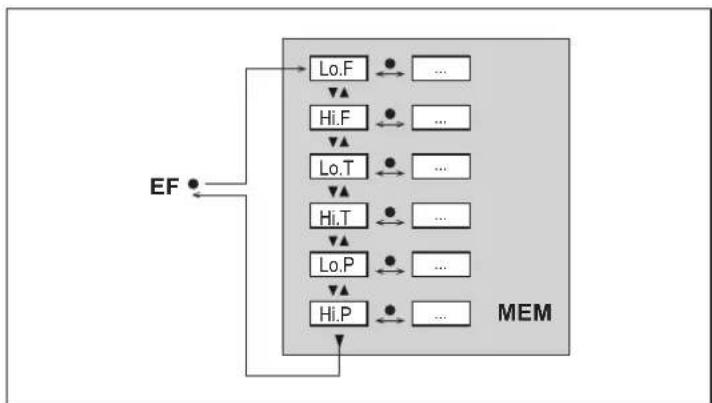

Fig. 16: Menu mémoire min/max MEM

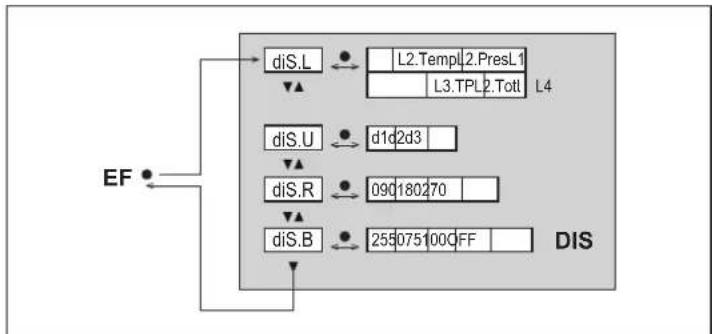

Fig. 17: Menu fonction affichage DIS

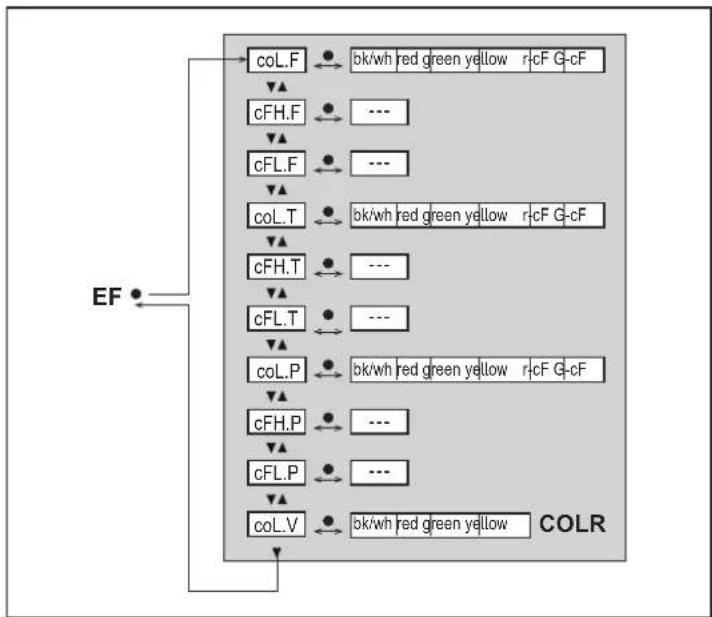

Fig. 18: Menu couleur de l'afficheur COLR

Fig. 19: Menu mode de simulation SIM

10 Mise en service

Après la mise sous tension et l'écoulement du retard à la disponibilité d'environ 1 s, l'appareil passse au mode de fonctionnement normal. Il exécute ses fonctions de mesure et d'évaluation et génére des signaux de sortie selon les paramètres régés.

• Pendant la temporisation de démarrage, les sorties sont commutées selon la programmation :

• ACTIVE pour la fonction normalement ouvert (Hno / Fno)

• INACTIVE pour la fonction normalement fermé (Hnc / Fnc).

• INACTIVE pour la surveillance du volume consommé (ImP)

• Si la sortie 2 est configurée comme sortie analogique, le signal de sortie est de 20mA pendant le retard à la disponibilité.

11 Paramétrage

Le paramétrage peut être réalisé via l'interface IO-Link ou au moyen des boutons sur l'appareil.

ATTENTION

Avec des températures de fluide de plus de 50^ (122°F), certaines parties du boîtier peuvent s'échauffer à plus de 65^ (149°F).

Risque de brûlures
Ne pas toucher l'appareil avec les mains.
Utiliser un outil (par exemple un stylo) pour effectuer des réglages sur l'appareil.

Les paramètres peuvent être régés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exéçuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

11.1 Paramétrage général

Objectif Action
Passage de l'affichage des valeurs process au menu principal [●]
Passage à un sous-menu Naviguer avec [▼] jusqu'àu	sous-menue (par ex. EF), puis [●]
Sélection du paramètre souhaité [▲] ou [▼]
Passage au mode de réglage [●]
Changement de la valeur de paramètre [▲] ou [▼] > 1 s
Validation du paramètre régle [●]
Quitter le réglage de paramètre sans sauvegarde [▲] et [▼]
Retour au niveau de menu supérieur (répéter plusieurs fois pour revenir à l'affichage des valeurs process)	[▲] et [▼]
Retour à l'affichage des valeurs process > 30 secondes (timeout)

11.2 Réglages par défaut

Avant le paramétrage, vérifier d'abord les préréglages suivants et les modifier si besoin :

• [SEL1]: Valeur process pour OUT1
• [SEL2] : Valeur process pour OUT2
• [uni.F]: Unité de mesure standard pour le début
• [uni.T]: Unité de mesure standard pour la température
• [uni.P] : unité de mesure standard pour la pression

11.2.1 Valeur process pour OUTx

Ouvrir le menu OUTx.
Sélectionner [SELx] et régler la valeur process pour la sortie x :

• FLOW: débit
• TEMP: Température
• PRES : pression

11.2.2 Unité de mesure standard

Ouvrir le menu CFG.
Selectionner [uni.F] et regler l'unité de mesure pour le début : l/min, m/h, m/s, ft³/min, ft³/h, ft/s.

La quantité consommée (valeur du totalisateur) est affichée automatiquement avec l'unité de mesure assurant un maximum d'exactitude.

Selectionner [uni.T] et regler l'unité de mesure pour la température: °C ou °F
Selectionner [uni.P] et régler l'unité de mesure pour la pression : kPa, bar, psi.

11.3 Programmation des fonctions de sortie

Le paramétrage pour la surveillance du débit, de la température et le contrôle de pression est effectué de la même manière. La condition est de d'abord régler la valeur process pour OUTx via [SELx].

11.3.1 Contrôle de seuil OUTx / fonction hysteresis

Ouvrir le menu OUTx.
Sélectionner [oux] et régler le signal de commutation :
Hno : Fonction hysteresis /normalement ouvert
Hnc : Fonction hysteresis / normalement fermé
Selectionner [SPx] et regler la valeur mesurée à laquelle la sortie commute.
Selectionner [rPx] et régler la valeur mesurée à laquelle la sortie est désactivée.

11.3.2 Contrôle de seuil OUTx / fonction fenêtre

Ouvrir le menu OUTx.
Sélectionner [oux] et régler le signal de commutation :
Fno : Fonction fenetre /normalement ouvert
Fnc : Fonction fenetre /normalement fermé
Selectionner [FHx] et régler la valeur limite supérieure de la fenetre.
Selectionner [FLx] et régler la valeur limite inférieure de la fenêtre.

11.3.3 Signal analogue OUT2

Ouvrir le menu OUT2.
Sélectionner [ou2] et régler la fonction :

1: Signal de courant proportionnel au début 4...20 mA

Selectionner [ASP2] et régler la valeur mesurée à laquelle le signal de sortie est de 4 mA.
Selectionner [AEP2] et régler la valeur mesurée à laquelle le signal de sortie est de 20mA

11.3.4 Signal d'impulsion OUTx

Ouvrir le menu OUTx.
Selectionner [oux] et régler lmP.
Sélectionner [ImPSx] et régler la valeur d'impulsions (= valeur de début pour lequel une impulsion est fournie):

1. Sélectionner la plage de réglage avec [] ou [] .
2. Appuyer brievement sur [●].
3. Regler la valeur numérique souhaïette avec [▲] ou [▼].
4. Appuyer brievement sur [●] pour appliquer la valeur...
   Sélectionner [lmPRx] et régler YES.

11.3.5 Totalisateur de signaux de commutation OUTx

Ouvrir le menu OUTx.
Selectionner [oux] et régler ImP.
Selectionner [lmPSx] et la valeur de début pour laquelle la sortie x commute.
Sélectionner [ImPRx] et régler NO.

11.4 Remise à zéro du totalisateur

11.4.1 Remise à zéro manuelle

Ouvrir le menu EF.
Selectionner [rTo] et régler rES.T.
Le totalisateur est remis à zéro.

11.4.2 Remise à zéro contrôle en fonction du temps

Ouvrir le menu EF.
Sélectionner [rTo] et régler la valeur souhaitée (intervalles d'heures, de jours ou de semaines).
Le totalisateur est remis à zéro automatiquement après la valeur régée.

11.4.3 Remise à zéro par un signal externe

Ouvrir le menu OUT2.
Sélectionner [ou2] et régler In.D.
Sélectionner [ou2] et régler un signal externe de remise à zéro du compteur :

• HIGH = remise avec signal haut
• LOW = remise avec signal bas
• +EDG = remise pour le front montant
  -EDG = remise pour le front descendant

Résultat Le totalisateur est remis à zéro.

11.4.4 Désactiver la remise à zéro

Ouvrir le menu EF.
Sélectionner [rTo] et régler OFF.
Le totalisateur n'est remis à zéro qu'après un débordement.

11.5 Réglages utiliser (option)

11.5.1 Affichage standard

Ouvrir le menu DIS.
Sélectionner [diS.L] et régler l'affichage de la valeur process :
- L1 = valeur process actuelle pour le débit
L2.Temp = valeur process actuelle pour le début et la température
L2.Pres = valeur process actuelle pour le début et la pression
L2.Totl = valeur process actuelle pour le débit et le totalisateur
- L3.TP = valeur process actuelle pour le début, la température et la pression
- L4 = valeur process actuelle pour le débit, la température, la pression et la valeur actuelle du totalisateur.
Sélectionner [diS.U] et régler la fréquence de rafraîchissement de l'affichage :
·d1:haut
·d2：Fluide
·d3：bas
Sélectionner [diS.R] et régler l'orientation de l'affichage :
0^, 90^, 180^, 270^ .
Sélectionner [diS.B] et régler la luminosité de l'affichage :
- 25% , 50% , 75% , 100% .
- OFF: L'affichage de valeur process est désactivé en mode de fonctionnement (mode économique d'énergie).

Les messages d'erreur sont affichés même si l'afficheur est désactivé. Activation de l'affichage en appuyant sur n'importe quel bouton.

11.5.2 Unité de mesure standard

Régler l'unité de mesure standard avant tous les autres paramètres.

Ouvrir le menu CFG.
Selectionner [uni.F] et regler l'unité de mesure. l/min, m³/h, m/s, ft³/m, ft³/h, ft/s.
La quantité consommée (valeur du compteur) est affichée automatiquement avec l'unité de mesure assurant un maximum d'exactitude.
Selectionner [uni.T] et régler l'unité de mesure: °C ou °F
Selectionner [uni.P] et régler l'unité de mesure. kPa, bar, psi.

11.5.3 Réglage de couleur de l'afficheur

Ouvrir le menu COLR.
Selectionner [coL.x] et regler la couleur des caractères de la valeur process : bk/wh, yellow, green, red, r-cF, G-cF.

coL.F = couleur des caractères pour le débit coL.T = couleur des caractères pour la température coL.P = couleur des caractères pour la pression

Selectionner [cFH.x] et [cFL.x] et régler les valeurs limites pour le changement de couleur :

cFH.F = valeur limite supérieure pour le débit
cFL.F = valeur limite inférieure pour le débit
cFH.T = valeur limite supérieure pour la température
cFL.T = valeur limite inférieure pour la température
cFH.P = valeur limite supérieure pour la pression
cFL.P = valeur limite inférieure pour la pression

Selectionner [coL.V] et régler la couleur des caractères du totalisateur: bk/wh, yellow, green, red.

11.5.4 Logique de commutation des sorties

Ouvrir le menu CFG.
Selectionner [P-n] et régler PnP ou nPn.

11.5.5 Amortissement des valeurs mesurées

Ouvrir le menu CFG.
Sélectionner [dAP.F] pour la mesure de débit ou [dAP.P] pour la mesure de pression et régler la constante d'amortissement en secondes (valeur 163% ).

11.5.6 Suppression de faibles débits

Ouvrir le menu CFG.
Sélectionner [LFC] et régler la valeur limite en dessous de laquelle un début est considéré comme nul.

Ouvrir le menu CFG.
Selectionner [rEF.P] et régler la pression normale.
Sélectionner [rEF.T] et régler la température normale.

11.5.8 Calibrage du point zéro pour pression

Ouvrir le menu CFG.
Sélectionner [coF] et régler une valeur en bar.
La valeur mesurée interne 0 est décalée de cette valeur.

11.5.9 Temporisation à l'enclement / au déclenchement

Ouvrir le menu OUTx.
Selectionner [dSx] et régler la temporisation en secondes pour l'activation d'OUTx.

Sélectionner [drx] et régler la temporisation en secondes pour la désactivation d'OUTx.

11.5.10 Comportement des sorties en cas de défaut

Ouvrir le menu OUTx.
Sélectionner [FOUx] et régler le comportement de la sortie x en cas de défaut :

• Signal de commutation :

• On: la sortie se ferme en cas de défaut.

• OFF: la sortie s'ouvre en cas de défaut.

• OU : la sortie est activée pour la mesure de la pression et désactivée pour la mesure du début et de la température.

• Signal analogue :

• On: Le signal analogue passé à la valeur 21,5 mA.
  OFF: Le signal analogique passé à la valeur 3,5 mA.

• OU: En cas de mesure de pression, le signal analogique passé à 21,5 mA Pour la mesure du débit et de la température, le signal analogique passé à 3,5 mA.

Si [ou] = Imp (surveillance du volume consommé) est sélectionné, le paramètre FOUx n'est pas disponible. Les impulsions continuant à être fournies indépendamment du cas de défaut.

11.5.11 Verrouillage / déverrouillage

L'appareil peut etre verrouille electroniquement afin d'eviter une fausse programmation non intentionnelle.A la livreason:non verrouille.

Verrouiller:

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer simultanément sur [▲] et [▼] pendant 10 s jusqu'à ce que [Set menu lock] soit affchéé.

Déverrouiller :

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer simultanément sur [▲] et [▼] pendant 10 s jusqu'à ce que [Reset menu lock] soit affchéé.

11.5.12 Rétablit les réglages usine

Ouvrir le menu EF.
Sélectionner [rES].
Appuyer brievement sur [ ]
Maintainir appuyé [▼] ou [▲].

[---] est affché.

Appuyer brievement sur [●].
L'appareil redemarre.

Il est utile que vous noticez vos réglages au chapitre Réglages usine avant d'exécuter la fonction.

11.6 Fonctions de diagnostic

11.6.1 Lecture des valeurs minimales / valeurs maximales

Ouvrir le menu MEM.
Selectionner [Lo.x] ou [Hi.x] pour afficher la valeur process la plus bajo ou la plus haute :

Lo.F : Valeur minimale de la valeur de débit mesurée dans le process (volume de débit ou vitesse de débit)
Hi.F : Valeur maximale de la valeur de début mesurée dans le process (volume de début ou vitesse de début)
Lo.T : Valeur minimale de la température mesure dans le process
Hi.T : Valeur maximal de la temperature mesure dans le process
Lo.P : valeur minimale de la pression mesurée dans le process
Hi.P : Valeur maximale de la pression mesurée dans le process

Effacer la mémoire :

Sélectionner [Lo.x] ou [Hi.x].
Maintainir appuyes [ ] et [ ]

[---] est affché.

Appuyer brievement sur [●].

Il est utile d'effacer la mémoire des que l'appareil fonctionne dans des conditions normales pour la première fois.

11.6.2 Simulation

Ouvrir le menu SIM.
Selectionner [S.FLW] et régler la valeur de début à simuler.
Sélectionner [S.TMP] et régler la valeur de température à simuler.
Sélectionner [S.PRS] et régler la valeur de pression à simuler.
Selectionner [S.Tim] et régler la durée de la simulation en minutes.
Sélectionner [S.On] et régler la fonction :

• On: La simulation commence. Les valeurs sont simulées pendant la durée régée sous S.Tim. Annulation avec n'importe quel bouton.
  OFF: Simulation non active.

12 Fonctionnement

12.1 Affichage de la valeur process

Il est possible deCHOISIR entre differents affichages de la valeur processpendant le fonctionnement :

Appuyer sur le bouton-poussoir [▲] ou [▼].
L'afficheur change entre l'affichage standard avec l'unité de mesure standard configurée et d'autres vues.
Aprese 30 secondes, l'appareil returne a l'affichage standard.

1: Affichage standard tel que regle sous [diS.L] et [uni.x].
2: Aperçu général de toutes les valeurs process
3: Aperçu des valeurs du totalisateur

12.2 Lecture du réglage des paramètres

Appuyer brièvement sur [●]
Appuyer sur [] pour sélectionner le paramètre.
Appuyer brievement sur [●]
La valeur reglee actuellement est affichee pendant 30 s. Ensuite, l'appareil returne a I'affiche de la valeur process.

13 Données techniques

Données techniques et schéma d'encombrement sur www.ifm.com

14 Correction de defaults

L'appareil dispose de possibilités étendues pour l'autodiagnostic. Il se surveille automatiquement pendant le fonctionnement.

Des averissements et des états d'erreur sont affichés même si l'afficheur est désactivé. De plus, les messages d'erreur sont disponibles via IO-Link.

Les signaux d'etat sont classifiés selon la recommendation Namur NE107.

Si plusieurs événements de diagnostic se produit simultanément, seul le message de diagnostic de l'évenement ayant la priorité la plus élevé est affché.

En cas de défaillance d'une des valeurs process, les autres valeurs process continuant à être disponibles. Exception : En cas de défaillance de la valeur process pour le début, aucune autre valeur process ne sera plus fournie.

Des fonctions de diagnostic supplémentaires sont disponibles via la description de l'interface IO-Link sur documentation.ifm.com.

14.1 Messages d'erreur

Affichage Problème / marche à suivre
• Ligne de titre: ERROR • Ligne des valeurs process: ERROR	Apparéil défectueux / mauvais fonctionnement ► Remplacer l'appareil.
Aucun affichage • Tension d'alimentation trop BASSE	► Vérifier la tension d'alimentation • Afficheur désactivé ► Vérifier si le réglage [diS.B] = OFF et modifier évientuèlement le réglage.
• Ligne de titre: Parameter Error • Ligne des valeurs process: PARA	Paramétrage en dehors de la plage valable ► Vérifier le paramétrage.
• Ligne de titre: Pressure Error • Ligne des valeurs process: ERROR	Erreur lors de la mesure de pression ► Vérifier la mesure de pression. ► Remplacer l'appareil.
• Ligne de titre: Flow Error • Ligne des valeurs process: ERROR	Erreur lors de la mesure de début ► Vérifier la mesure de début. ► Remplacer l'appareil.
• Ligne de titre: Temp Error • Ligne des valeurs process: ERROR	Erreur lors de la mesure de température ► Vérifier la mesure de température. ► Remplacer l'appareil.
• Ligne de titre: Critical over limit • Ligne des valeurs process: cr.OL	Dépassement critique de la plage de détention ► Vérifier l'étendue de mesure.
• Ligne de titre: Critical under limit • Ligne des valeurs process: cr.UL	Non atteinte critique de la plage de détention ► Vérifier la plage de température

En cas d'erreur, les sorties se comportent selon leur réglage sous [FOU].

14.2 Messages d'alarme

Affichage Problème / marché à suivre
• Ligne de titre : Short circuit OUT1 / OUT2 • Ligne des valeurs process : --- • Les LED d'état de communication pour OUT1 et OUT2 clignotent	Court-circuit des deux sorties. ► Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT1 et OUT2.
Affichage Problème / marche à suivre
• Ligne de titre : Short circuit OUT1 • Ligne des valeurs process : --- • La LED d'état de commutation pour OUT1 clignote	Court-circuit de la sortie 1. ► Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT1.
• Ligne de titre : Short circuit OUT2 • Ligne des valeurs process : --- • La LED d'état de commutation pour OUT2 clignote	Court-circuit de la sortie 2. ► Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT2.
• Ligne de titre : Under limit • Ligne des valeurs process : UL	Plage d'affichage non atteinte. ► Vérifier l'étendue de mesure.
• Ligne de titre : Over limit • Ligne des valeurs process : OL	Plage d'affichage dépassée. ► Vérifier l'étendue de mesure.
• Ligne de titre : --- • Ligne des valeurs process : Lock via key	Boutons de réglage sur l'appareil verrouillés, modification des paramètres refusée. ► Déverrouiller l'appareil.
• Ligne de titre : --- • Ligne des valeurs process : Lock via communication	Le paramétrage via les boutons est bloqué, le paramétrage via la communication IO-Link est actif. ► Terminer le paramétrage via la communication IO-Link
• Ligne de titre : --- • Ligne des valeurs process : Lock via system	Boutons de réglage verrouillés via le logiciel de paramétrage, la modification des paramètres est refusée. ► Déverrouiller l'appareil via l'interface IO-Link au moyen du logiciel de paramétrage.
• Ligne de titre : IO-Link flash • Ligne des valeurs process : IO-Link • Les LED d'état de communication pour OUT1 et OUT2 clignotentrapidement	Fonction IO-Link pour l'identification optique de l'appareil est active. ► Désactiver la fonction IO-Link.

En cas de défaut les sorties se comportent selon le réglage [FOU] = OU. Exception : Court-circuit.

15 Maintenance, réparation et élimination

15.1 Entretien

L'appareil est sans entretien.

15.2 Réparation

L'appareil ne doit être réparé que par le fabricant.

Définir des intervalles de vérification du calibrage adaptés aux exigences du process.
Recommandation : tous les 12 mois.

15.3 Elimination

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

16 Réglages usine

Menu Paramètre Réglage usi	Réglage utiliser
EF rTo OFF
OUT1 SEL1 FLOW
	ou1 Hno
	SP1 / FH1 20 %
	rP1 / FL1 19 %
	lmPS1 0,1 %
	lmPR1 YES
	dS1 0
	dr1 0
	FOU1 OFF
OUT2 SEL2 FLOW
	ou2 I
	ASP2 0 %
	AEP2 100 %
	SP2 / FH2 40 %
	rP2 / FL2 39 %
	lmPS2 0,1 %
	lmPR2 YES
	Din2	+EDG
	dS2 0
	dr2 0
	FOU2 OFF
CFG	uni.F	m³/h
	uni.T	°C
	uni.P	bar
	dAP.F	0,6 s
	dAP.P	0,06 s
	P-n	PnP
	Medi* CO2
	LFC	0,1 %
	rEF.P 1030 mbar (101,3 kPa)
	rEF.T	15 °C
	cOF	0
DIS	diS.L	L3.TP
	diS.U d3
	diS.R 0
	diS.B	75
COLR	coL.F	bk/wh
	col.T	bk/wh
	col.P	bk/wh
	col.V	bk/wh

Les pourcentagees se refereient à la valeur finale de l'etendue de mesure (MEW).
