Type de produit	Module de commutation ZigBee
Marque	Emos
Modèle	H5109
Catégorie	Maison intelligente
Alimentation	AC 100-240 V, 50/60 Hz
Dimensions	40 × 40 × 18 mm
Poids net	30 g
Protocole de communication	ZigBee 3.0 (2402-2480 MHz)
Application mobile	EMOS GoSmart (iOS et Android)
Passerelle requise	Oui, passerelle ZigBee
Nombre de canaux	1 canal
Charge maximale	3 A
Indicateur LED	Oui, bleu (clignotant en mode appairage, fixe en fonctionnement)
Bouton RESET	Oui
Fonctions principales	Commande marche/arrêt, programmation, scènes, contrôle à distance via application
Installation	Dans boîte d'encastrement sous interrupteur ou prise, nécessite des connaissances en électricité
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de solvants
Sécurité	Installation par un électricien qualifié, respecter la charge maximale, débrancher avant intervention
Contenu de l'emballage	Module de commutation, manuel d'utilisation
Certification	CE, conformité aux directives européennes

FOIRE AUX QUESTIONS - H5109 Emos

Comment appairer le module H5109 avec l'application EMOS GoSmart ?

Installez l'application EMOS GoSmart, créez un compte, puis sélectionnez 'Ajouter un appareil' et choisissez 'Smart Dimmer Module (ZigBee)'. Assurez-vous que la passerelle ZigBee est déjà ajoutée. Réinitialisez le module en maintenant le bouton RESET enfoncé pendant 5 secondes ou en actionnant l'interrupteur physique 6 fois. Lorsque la LED clignote en bleu, le module est en mode appairage. Suivez les instructions dans l'application pour terminer l'appairage.

Que faire si la LED ne clignote pas lors de la tentative d'appairage ?

Assurez-vous que le module est correctement alimenté. Si la LED ne clignote pas, procédez à une réinitialisation en maintenant le bouton RESET enfoncé pendant 5 secondes. Si le problème persiste, vérifiez que l'interrupteur physique (si présent) est en position marche et actionnez-le 6 fois rapidement.

Puis-je utiliser ce module avec une passerelle ZigBee d'une autre marque ?

Le module H5109 est conçu pour fonctionner avec la passerelle ZigBee de la gamme GoSmart d'Emos. L'utilisation avec d'autres passerelles peut ne pas être compatible. Il est recommandé d'utiliser une passerelle ZigBee Emos pour un fonctionnement optimal.

Comment réinitialiser le module H5109 ?

Pour réinitialiser le module, maintenez le bouton RESET enfoncé pendant environ 5 secondes. Vous pouvez également actionner l'interrupteur physique 6 fois (marche-arrêt) pour initier la réinitialisation. La LED clignotera en bleu pour confirmer.

Que faire si l'application ne trouve pas le module lors de l'appairage ?

Vérifiez que votre réseau Wi-Fi est en 2,4 GHz et que le signal est suffisant. Assurez-vous que la passerelle ZigBee est correctement connectée et ajoutée dans l'application. Réinitialisez le module et réessayez. Autorisez l'application à accéder aux services de localisation et de réseau dans les paramètres de votre téléphone.

Puis-je contrôler le module sans passerelle ZigBee ?

Non, le module H5109 nécessite une passerelle ZigBee pour communiquer avec l'application et permettre le contrôle à distance. Sans passerelle, le module ne peut être contrôlé que par un interrupteur physique s'il est connecté.

Quelle est la charge maximale que peut supporter le module ?

Pour le module à 1 canal (H5109), la charge maximale est de 3 A sous tension AC. Ne dépassez pas cette valeur pour éviter tout risque de surchauffe ou d'endommagement.

Comment calibrer le module pour des rideaux motorisés ?

Dans l'application EMOS GoSmart, accédez aux paramètres avancés du module. Utilisez la fonction 'Calibrage' : choisissez 'Étalonnage précis' pour définir les points d'ouverture et de fermeture complets, ou 'Étalonnage rapide' pour régler le temps nécessaire à l'ouverture complète du rideau. Suivez les instructions à l'écran.

Le module fonctionne-t-il avec un réseau Wi-Fi 5 GHz ?

Le module H5109 utilise ZigBee 3.0 pour la communication avec la passerelle. La passerelle ZigBee doit être connectée à un réseau Wi-Fi 2,4 GHz. Les réseaux 5 GHz ne sont pas compatibles avec la passerelle. Assurez-vous que votre routeur émet sur la bande 2,4 GHz.

Comment partager le contrôle du module avec un autre utilisateur ?

Dans l'application EMOS GoSmart, ouvrez les paramètres du module et sélectionnez 'Partager l'appareil'. Saisissez l'adresse e-mail de l'utilisateur avec qui vous souhaitez partager le contrôle. Cet utilisateur doit avoir un compte EMOS GoSmart. Le partage permet à l'autre utilisateur de contrôler le module comme s'il était le propriétaire.

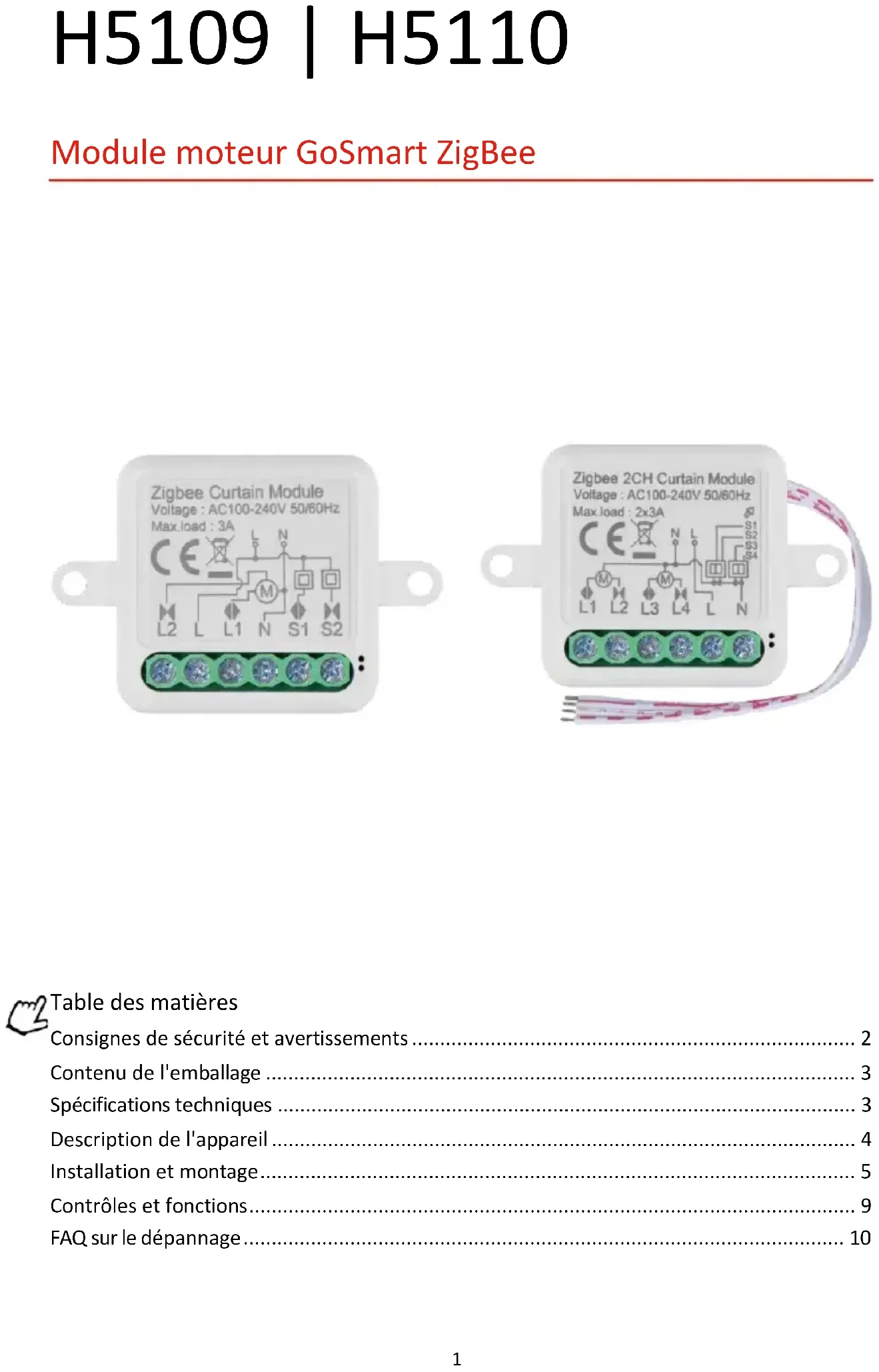

MODE D'EMPLOI H5109 Emos

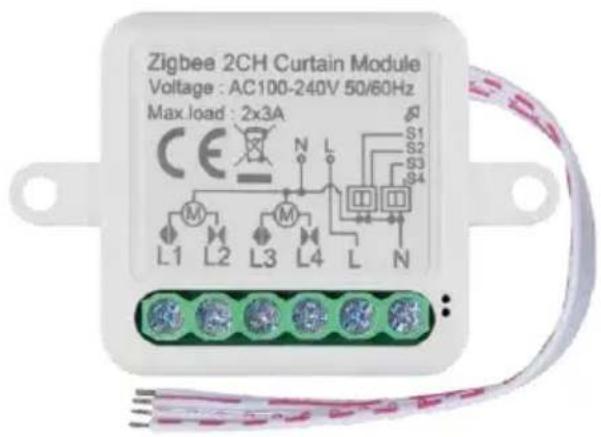

Module moteur GoSmart ZigBee

Table des matieres

Consignes de sécurité et averissements 2
Contenu de l'emballage 3
Spécifications techniques 3
Description de l'appareil 4
Installation et montage 5
Contrôles et fonctions 9
FAQ sur le dépannage 10

Consignes de sécurité et averissements

Avant d'utiliser l'appareil, lisez le mode d'emploi.

Respectez les consignes de sécurité de ce manuel.

EMOS spel. s r.o. déclare que les produits H5109, H5110 sont conformes aux exigences essentielles et aux autres dispositions pertinentes des directives. L'équipement peut être utilisé librement dans l'UE.

La déclaration de conformité peut être consultée sur le site web http://www.emos.eu/download.

L'appareil peut être utilisé sur la base de l'autorisation générale n^ VO-R/10/07.2021-8 modifiée.

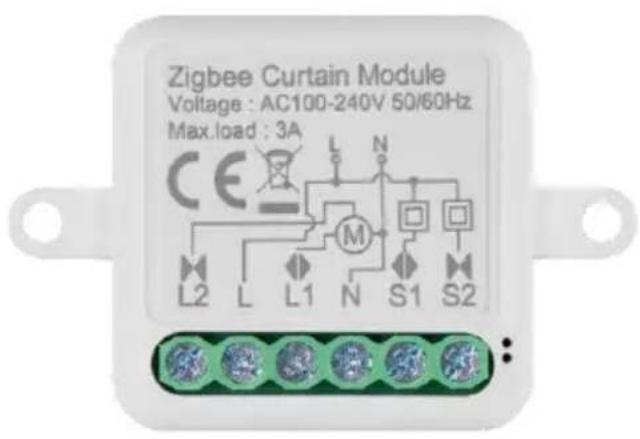

Contenu de l'emballage Module de commutation Manuel

Caracteristic techniques
Alimentation:AC 100-240 V 50/60 Hz

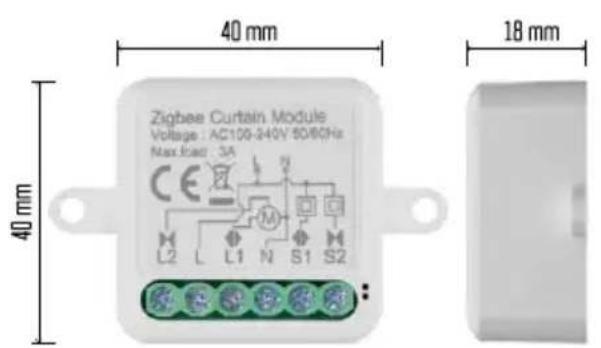

Dimension 40× 40× 18 mm
Poids net:30g
EMOS GoSmart app pour Android et iOS Protocole
de communication:ZigBee 3.0
(2402~2480 MHz)

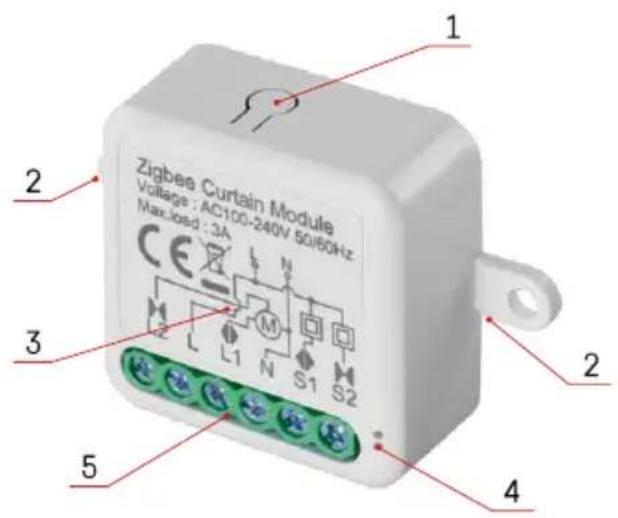

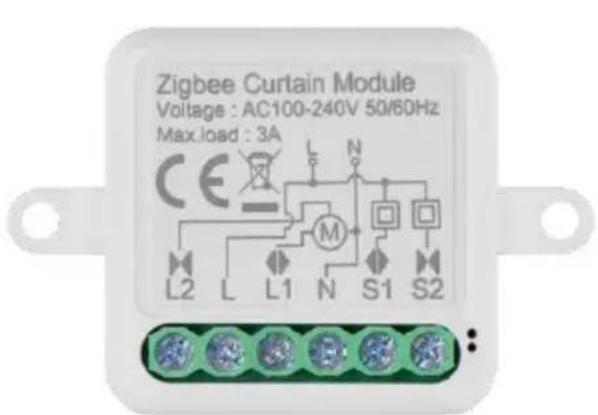

Description du dispositif

1-Bouton RESET
2 - Trous de fixation
3 - Schéma de câblage du module concerné
4-Voyant d'etat LED

• Bleu clignotant - L'appareil est en mode d'appairage / s'est déconnecté du réseau
• Bleu allumé - L'appareil est en mode de fonctionnement 5 - Bornier pour le raccordement du câblage

Avis

Il est fortement recommendé que le module Smart Switch soit installé par une personne ayant des connaissances en électricité. Une installation mal réalisée peut prévenir un risque de chocolélectrique. Suívez attentivement les instructions suivantes et respectez les charges maximales de l'équipement indiquées ci-dessous pour garantir un fonctionnement sur et correct.

Charge maximale

Module à 1 canal avec conducteurs LN - 3 A

Module à 2 canaux avec fils LN - 2×3 A

Modules ZigBee

2.4GHz

Pour que les modules ZigBee fonctionnent, ils doivent être connectés à une passerelle ZigBee. La passerelle ZigBee elle-même doit être connectée à un réseau de 2,4 GHz.

Installation et assemblage

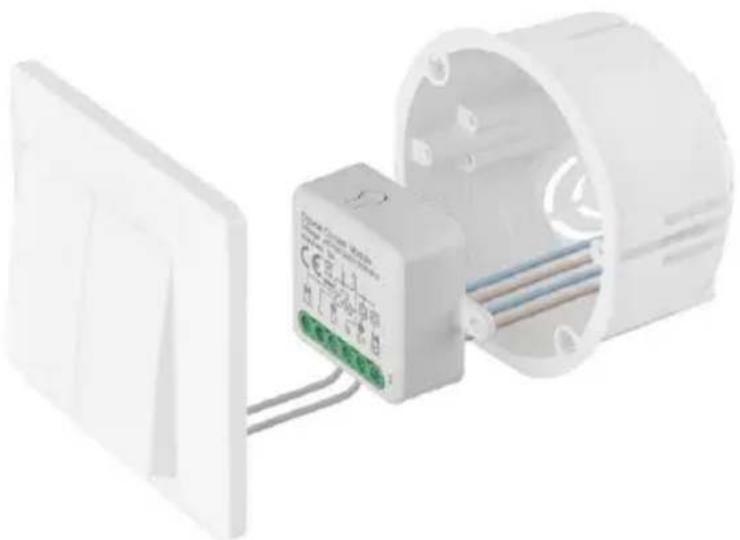

Placez le module connecté dans la boîte d'installation sous un interrupteur ou une prise. Grâce à la possibilité de fixation, le module peut également être installé à divers autres endroits (par exemple sous une plaque de plâtre, dans le plafond...) Le schéma de câblage se trouve ci-dessous.

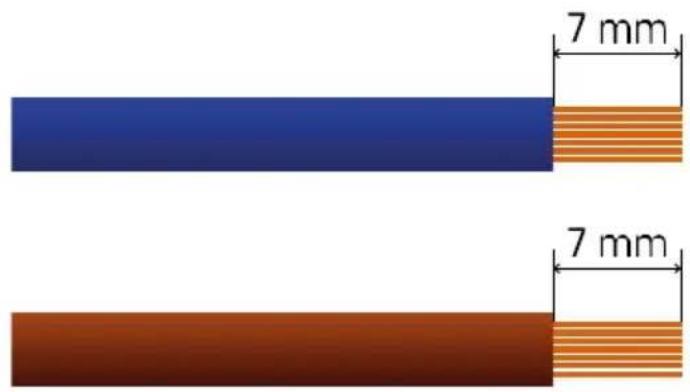

Pour des raisons fonctionnelles et de sécurité, il est essentiel que tous les cables connectés à ce module soient dénudés à l'extrémité avec une longueur de 7 mm.

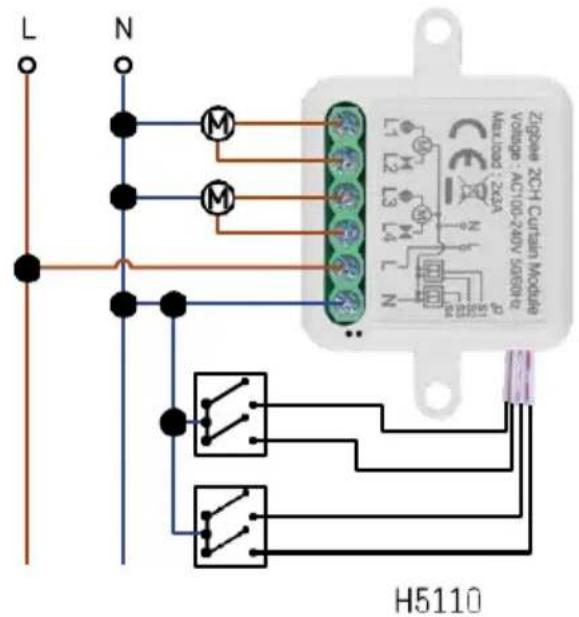

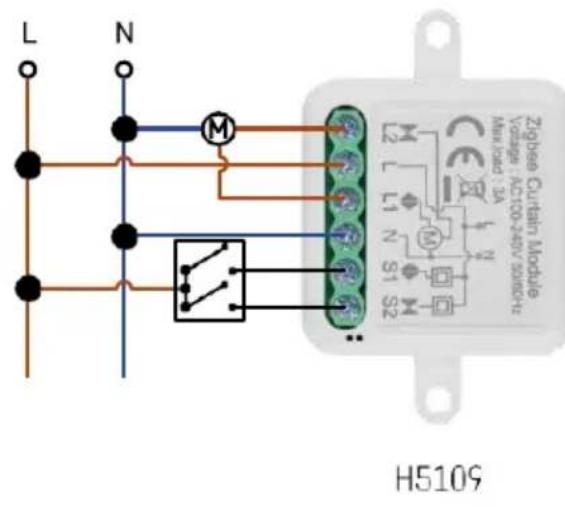

Schemas de cablage pour les modules moteurs ZigBee

Module à 1 canal Module à 2 canaux

Appairage avec une application

Installation de l'application EMOS GoSmart

• L'application est disponible pour Android et iOS via Google play et l'App Store.
• Veuillez scanner le code QR pour télécharger l'application.

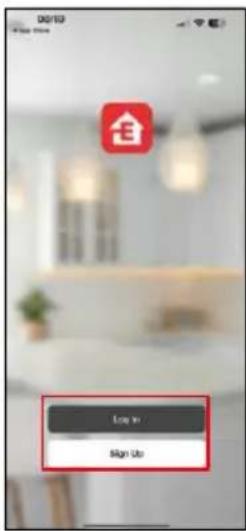

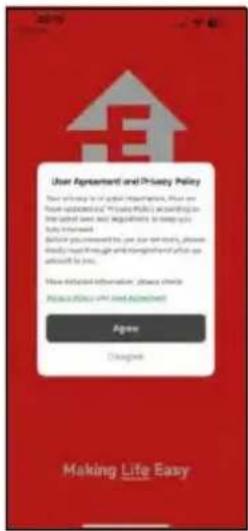

Ouvrez l'application EMOS GoSmart, confirmez la politique de confidentialité et cliquez sur J'accepte. Sélectionnez l'option d'enregistrement.

Saisissez le nom d'une adresse électronique valide et choisissez un mot de passer. Confirmez votre consentement à la politique de confidentialité. Sélectionnez l'option "s'inscrite".

Appairage avec une application

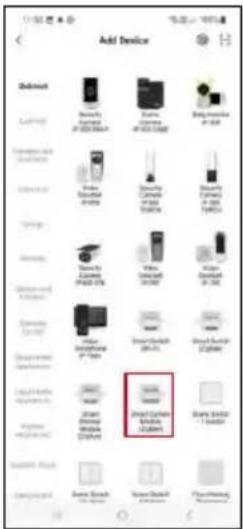

Selectionnez Ajouter un apparéil.
Selectionnez la catégorie de produits GoSmart et sélectionnez le dispositif Smart Dimmer Module (ZigBee).
Selectionnez la passerelle ZigBee avec laquelle vous souhaitez appairer le module. Cette passerelle doit être

ajoutée dans l'application avant d'appairer le module.

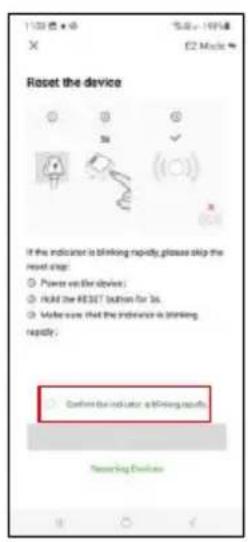

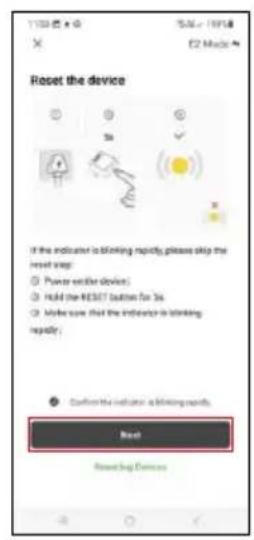

Réinitialisez le module en maintainant le bouton RESET,enforcé pendant 5 secondes ou en actionnant l'interrupteur physique 6 fois (6 fois marche-arrêt) et en vérifier que la LED clignote.

Saisissez le nom et le mot de passer de votre réseau Wi-Fi. Ces informations restent cryptées et sont utilisées pour permettre au module de communiquer à distance avec votre apparéil mobile.

L'appareil sera automatiquement recherché.

Une fois l'appairage réussi, l'application affiche un écran de confirmation. Utilisez l'icone en forme de crayon pour nommer le module selon vos besoin.

Contrôles et fonctions

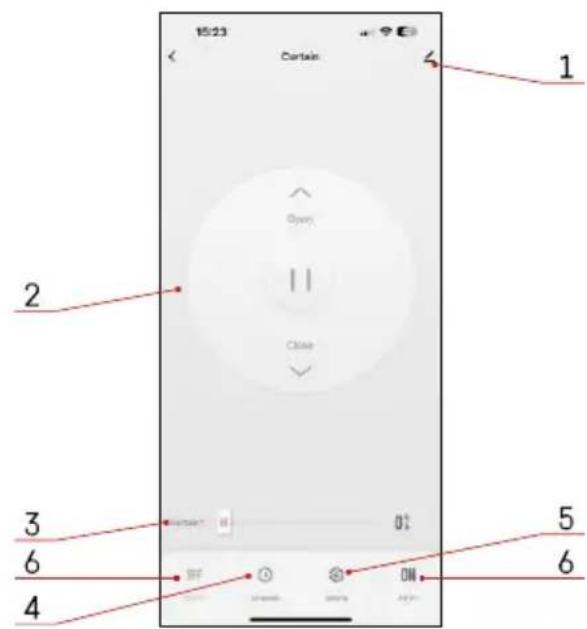

Icônes et voyants lumineux

1 - Paramètres avancés (décrits plus en détaill dans le chapitre suivant)
2 - Bouton de commutation (ouverture/arrêt/fermeture)
3 - Ouvrir/fermer jusqu'à un certain point (par exemple, n'ouvrir qu'à moitié = 50%)
4 - Planification
5 - Calibrage du module en fonction de vos ridesaux/moteurs.
- Étalonnage précis - Étalonnage précis au point où le rideau est complètement ouvert ou fermé.
- Étalonnage rapide - Régler le temps nécessaire à l'ouverture complète du rideau
6 - Ouverture/fermeture rapide

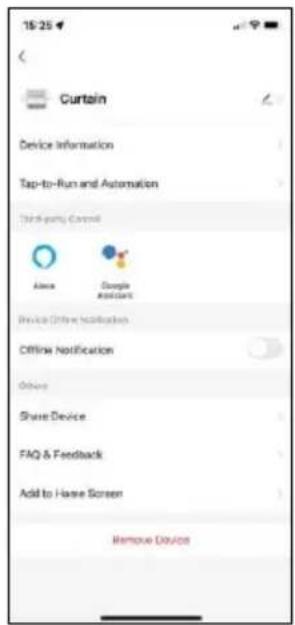

Description des paramètres de l'extension

• Informations sur l'appareil - Informations de base sur l'appareil et son propretaire
• Tap-to-Run et automatisation - Permit de visualiser les scènes et les automatismes assignés à l'appareil. La création de scènes est possible directement dans le menu principal de l'application dans la section "Scènes".
• Notification de déconnexion - Pour éviter les rappels constants, une notification sera envoyée si l'appareil reste déconnecté pendant plus de 30 minutes.
• Partager l'appareil - Partager la gestion de l'appareil avec un autre utilisateur
• FAQ et commentaires - Consultez les questions les plus courantes et leurs solutions, et envoyez-nous directement une question, une suggestion ou un commentaire.
• Ajouter à l'écran d'accueil - Ajoutez une icone à l'écran d'accueil de votre téléphone. Avec cette étape, vous n'avez pas besoin d'ouvrir votre apparéil via l'application à chaque fois, mais il vous suffit de cliquer directement sur l'icone ajoutée pour acceder directement au module.

FAQ sur le dépannage

Je n'arrive pas à jumeler les apparèils. Que doit je faire ?

Assurez-vous que vous utilisez un réseau wifi de 2,4 GHz et que le signal est suffisamment puissant.
- Autoriser l'application dans les paramètres
Assurez-vous que vous utilisez la derniere version du systeme d'exploitation mobile et la derniere version de l'application.

Que doit je faire si je change de réseau Wi-Fi ou de mot de passer?

• Le module doit être réinitialisé et apparié à nouveau avec l'application.

Que se passe-t-il si le réseau Wi-Fi cessse de fonctionner?

• Si vous avez également un interrupteur physique connecté au module, l'appareil peut toujours être contrôle sans problème. Cependant, vous ne pourrez pas contrôler les modules via l'application tant que le réseau Wi-Fi ne sera pas opérationnel. Les modules ZigBee font exception à cette règle, car ils peuvent toujours être contrôlés à distance avec d'autres appareils ZigBee, comme l'interrupteur scénique EMOS H5011, même après une coupure d'Internet.
