H5110 - Maison intelligente Emos - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Éclairage LED, compatible avec les systèmes de maison intelligente, connectivité Wi-Fi, contrôle à distance via application mobile.
Utilisation	Installation facile, contrôle de l'éclairage à distance, programmation d'horaires d'éclairage, intégration avec d'autres appareils de maison intelligente.
Maintenance et réparation	Vérification régulière de la connexion Wi-Fi, mise à jour du firmware via l'application, remplacement des ampoules si nécessaire.
Sécurité	Chiffrement des données, protection par mot de passe pour l'accès à l'application, mise à jour régulière des protocoles de sécurité.
Informations générales	Dimensions compactes, design moderne, garantie du fabricant, assistance technique disponible.

FOIRE AUX QUESTIONS - H5110 Emos

Comment réinitialiser l'Emos H5110 ?

Pour réinitialiser l'Emos H5110, maintenez le bouton de réinitialisation enfoncé pendant 10 secondes jusqu'à ce que le voyant clignote rapidement.

Pourquoi mon Emos H5110 ne se connecte-t-il pas au Wi-Fi ?

Vérifiez que votre routeur fonctionne correctement et que vous êtes à portée du signal. Assurez-vous également que le mot de passe Wi-Fi est correct et que le réseau est compatible (2,4 GHz).

Comment puis-je contrôler mon Emos H5110 à distance ?

Vous pouvez contrôler votre Emos H5110 à distance via l'application mobile dédiée. Assurez-vous de l'avoir installée et que votre appareil est connecté au même réseau que votre H5110.

L'Emos H5110 est-il compatible avec les assistants vocaux ?

Oui, l'Emos H5110 est compatible avec les assistants vocaux tels que Google Assistant et Amazon Alexa. Vous devez lier le dispositif à votre compte dans l'application pour l'utiliser avec les commandes vocales.

Que faire si l'Emos H5110 ne répond pas ?

Essayez de débrancher l'appareil pendant 30 secondes, puis rebranchez-le. Si le problème persiste, réinitialisez l'appareil comme indiqué dans la première question.

Comment mettre à jour le firmware de mon Emos H5110 ?

Les mises à jour du firmware se font généralement via l'application mobile. Vérifiez les paramètres de l’appareil dans l'application pour voir s'il y a des mises à jour disponibles.

Puis-je utiliser plusieurs Emos H5110 dans ma maison ?

Oui, vous pouvez utiliser plusieurs Emos H5110. Chaque appareil peut être ajouté à l'application et contrôlé individuellement ou en groupe.

Quel type de prise le H5110 utilise-t-il ?

L'Emos H5110 utilise une prise de type E (prise française) et fonctionne avec une tension de 230 V.

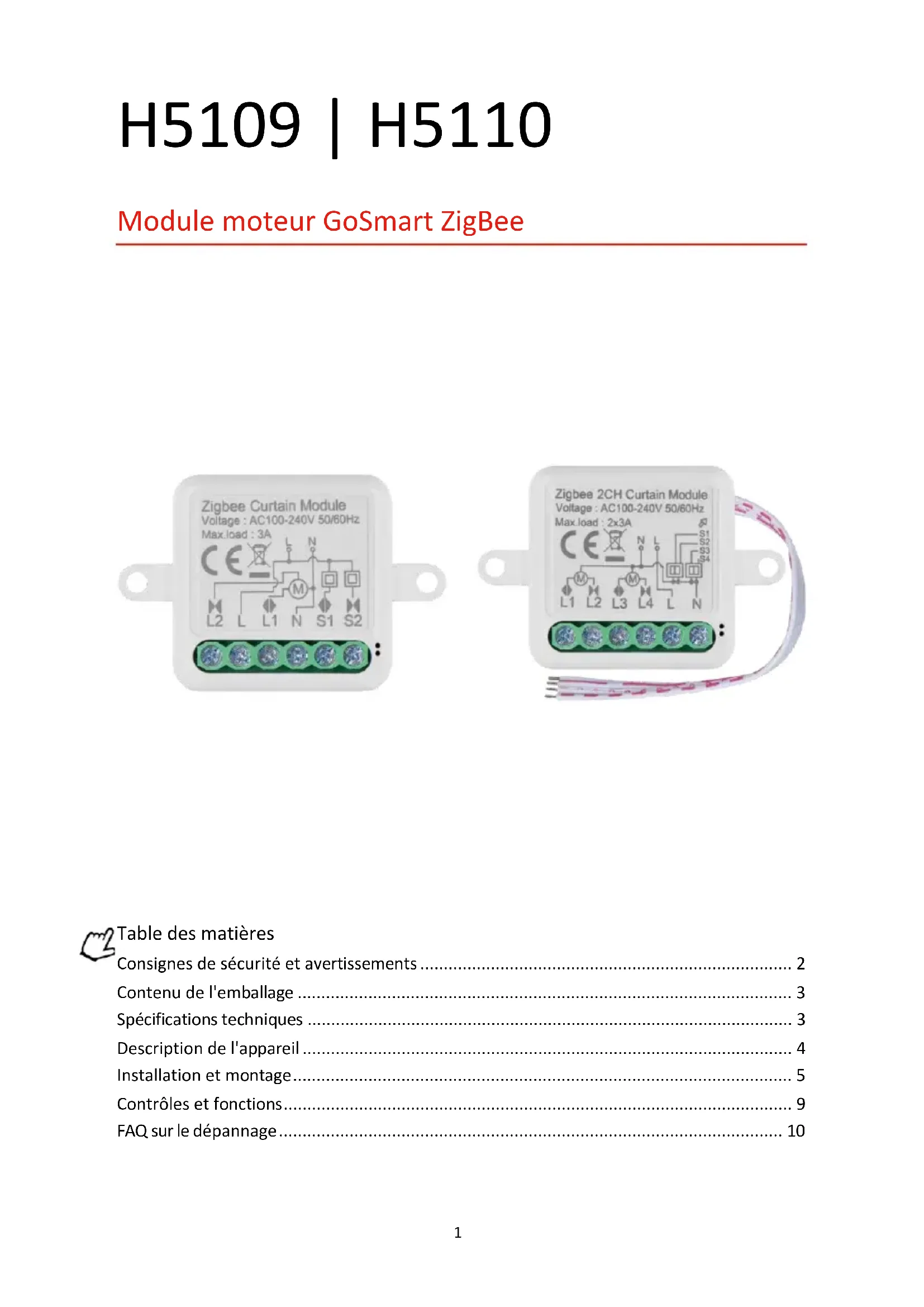

MODE D'EMPLOI H5110 Emos

Module moteur GoSmart ZigBee

Table des matieres

Consignes de sécurité et averissements 2
Contenu de l'emballage 3
Spécifications techniques 3
Description de l'appareil 4
Installation et montage 5
Contrôles et fonctions 9
FAQ sur le dépannage 10

Consignes de sécurité et averissements

Avant d'utiliser l'appareil, lisez le mode d'emploi.

Respectez les consignes de sécurité de ce manuel.

EMOS spel. s r.o. declare que les produits H5109, H5110 sont conformes aux exigences essentielles et aux autres dispositions pertinentes des directives. L'équipement peut être utilisé librement dans l'UE.

La déclaration de conformité peut être consultée sur le site web http://www.emos.eu/download.

L'appareil peut être utilisé sur la base de l'autorisation générale n^ VO-R/10/07.2021-8 modifiée.

Contenu de l'emballage Module de commutation Manuel

Caracteristic techniques Alimentation: AC 100-240 V 50/60 Hz

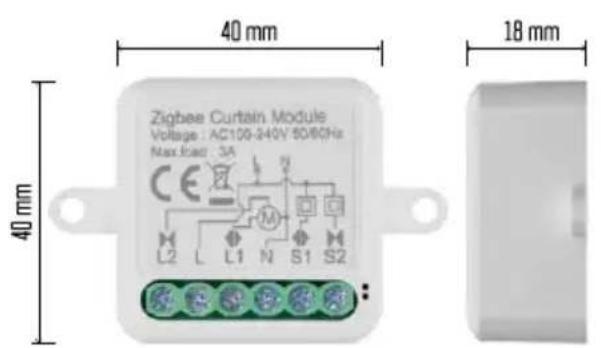

Dimension: 40 × 40 × 18 mm Poids net: 30 g EMOS GoSmart app pour Android et iOS Protocole de communication: ZigBee 3.0 (2402~2480 MHz)

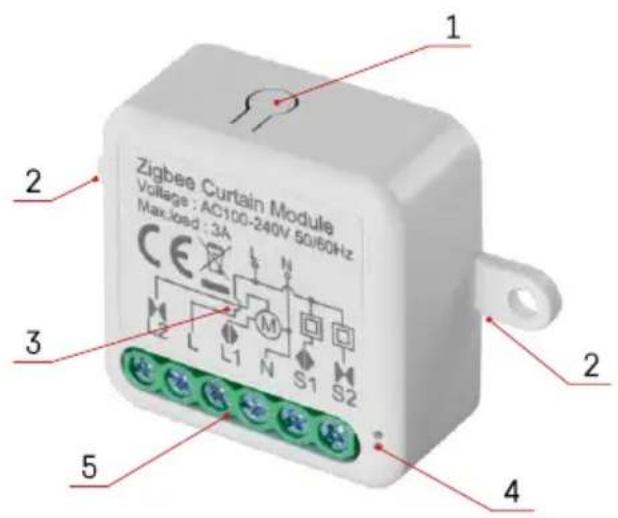

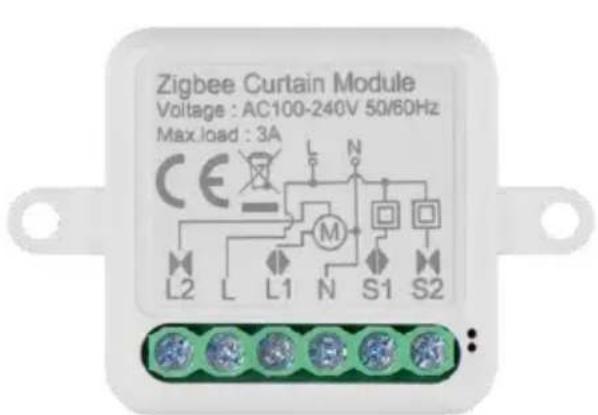

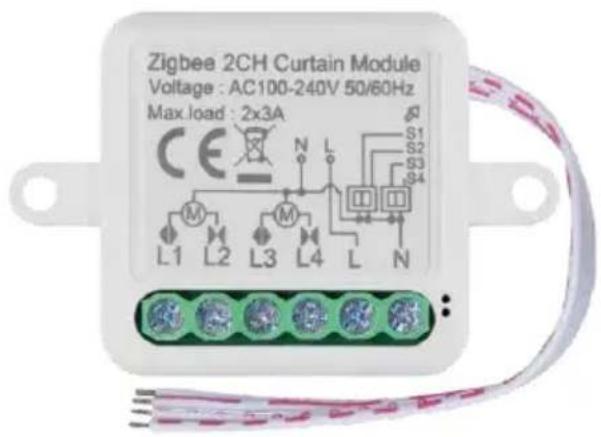

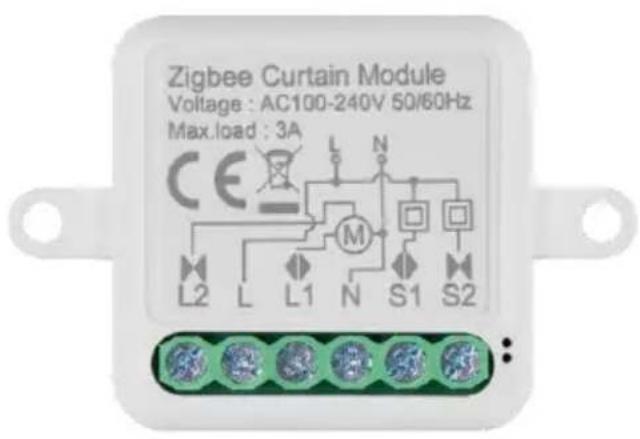

Description du dispositif

1-Bouton RESET
2 - Trous de fixation
3 - Schéma de câblage du module concerné
4-Voyant d'etat LED

• Bleu clignotant - L'appareil est en mode d'appairage / s'est déconnecté du réseau
• Bleu allumé - L'appareil est en mode de fonctionnement 5 - Bornier pour le raccordement du câblage

Avis

Il est fortement recommendé que le module Smart Switch soit installé par une personne ayant des connaissances en électricité. Une installation mal réalisée peut prévenir un risque de chocoléctrique. Suívez attentivement les instructions suivantes et respectez les charges maximales de l'équipment indiquées ci-dessous pour garantir un fonctionnement sur et correct.

Charge maximale

Module à 1 canal avec conducteurs LN - 3 A

Module à 2 canaux avec fils LN - 2×3 A

Modules ZigBee

2.4GHz

Pour que les modules ZigBee fonctionnent, ils doivent être connectés à une passerelle ZigBee. La passerelle ZigBee elle-même doit être connectée à un réseau de 2,4 GHz.

Installation et assemblage

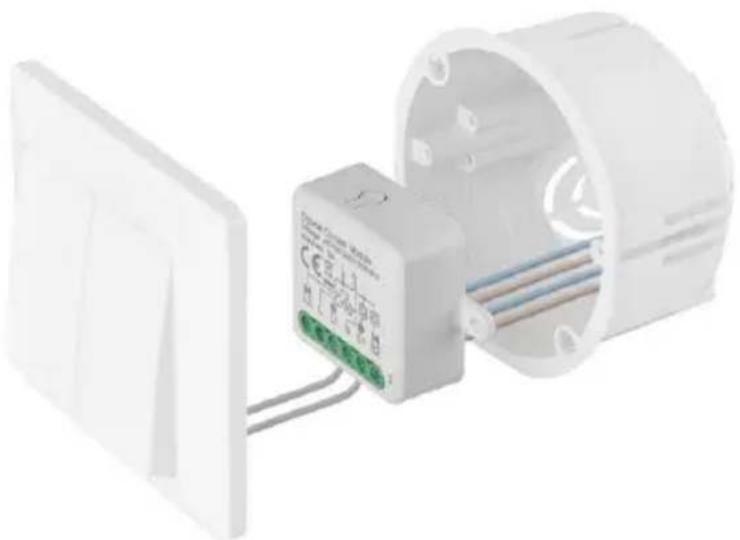

Placez le module connecté dans la boîte d'installation sous un interrupteur ou une prise. Grâce à la possibilité de fixation, le module peut également être installé à divers autres endroits (par exemple sous une plaque de plâtre, dans le plafond...) Le schéma de câblage se trouve ci-dessous.

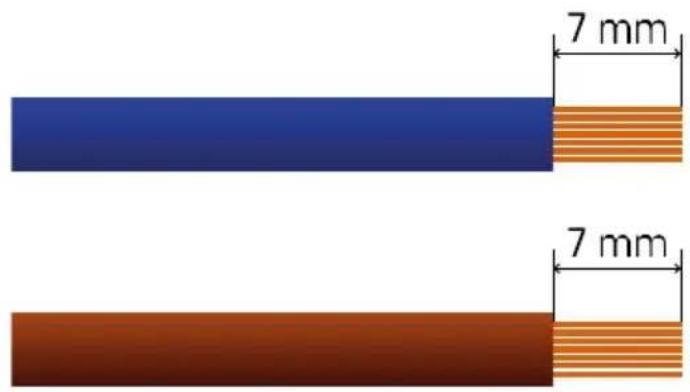

Pour des raisons fonctionnelles et de sécurité, il est essentiel que tous les cables connectés à ce module soient dénudés à l'extrémité avec une longueur de 7 mm.

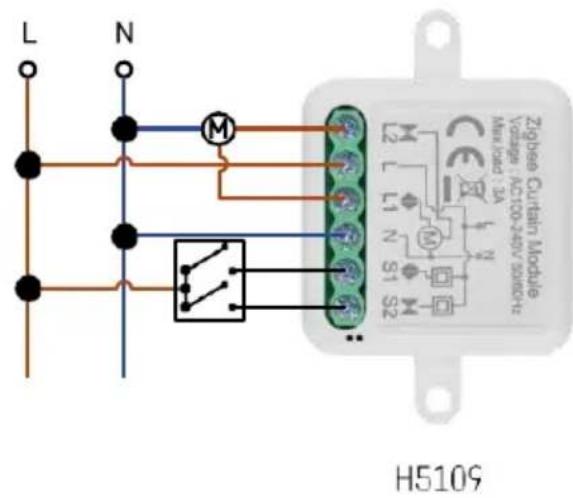

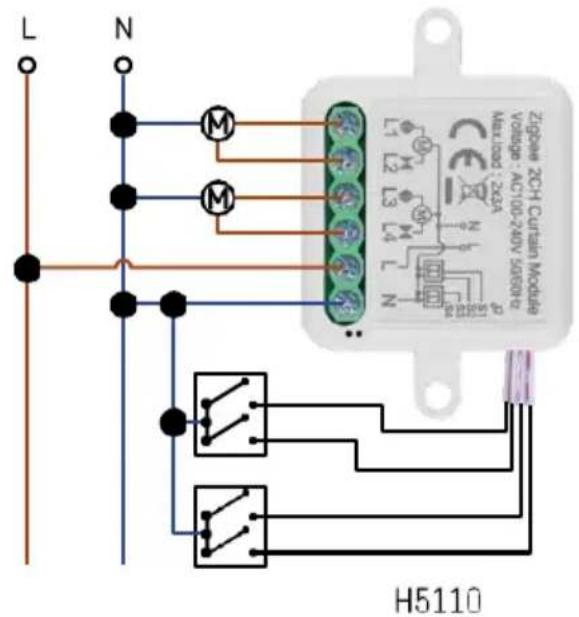

Schimas de cablage pour les modules moteurs ZigBee

Module à 1 canal Module à 2 canaux

Appairage avec une application

Installation de l'application EMOS GoSmart

• L'application est disponible pour Android et iOS via Google play et l'App Store.
• Veuillez scanner le code QR pour télécharger l'application.

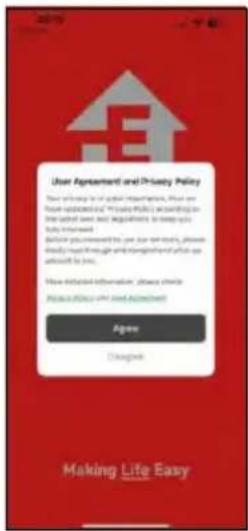

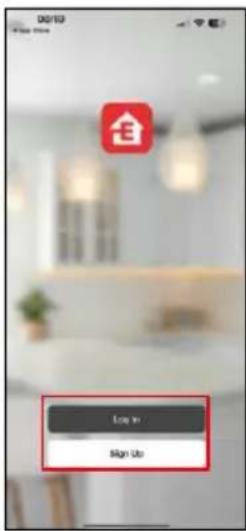

Ouvrez l'application EMOS GoSmart, confirmez la politique de confidentialité et cliquez sur J'accepte. Sélectionnez l'option d'enregistrement.

Saisissez le nom d'une adresse électronique valide et choisissez un mot de passer. Confirmez votre consentement à la politique de confidentialité. Sélectionnez l'option "s'inscrite".

Appairage avec une application

Selectionnez Ajouter un apparéil.

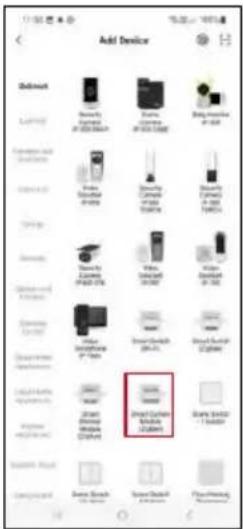

Selectionnez la catégorie de produits GoSmart et sélectionnez le dispositif Smart Dimmer Module (ZigBee).
Selectionnez la passerelle ZigBee avec laquelle vous souhaitez appairer le module. Cette passerelle doit être

ajoutée dans l'application avant d'appairer le module.

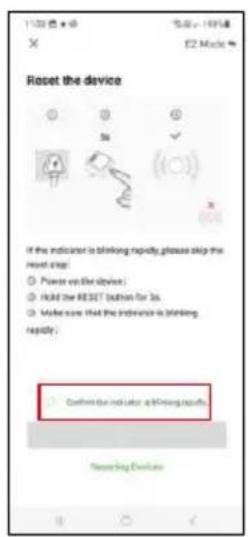

Réinitialisez le module en maintainant le bouton RESET,enforcé pendant 5 secondes ou en actionnant l'interrupteur physique 6 fois (6 fois marche-arrêt) et en vérifier que la LED clignote.

Saisissez le nom et le mot de passer de votre réseau Wi-Fi. Ces informations restent cryptées et sont utilisées pour permettre au module de communiquer à distance avec votre apparéil mobile.

L'appareil sera automatiquement recherché.

Une fois l'appairage réussi, l'application affiche un écran de confirmation. Utilisez l'icone en forme de crayon pour nommer le module selon vos besoin.

Contrôles et fonctions

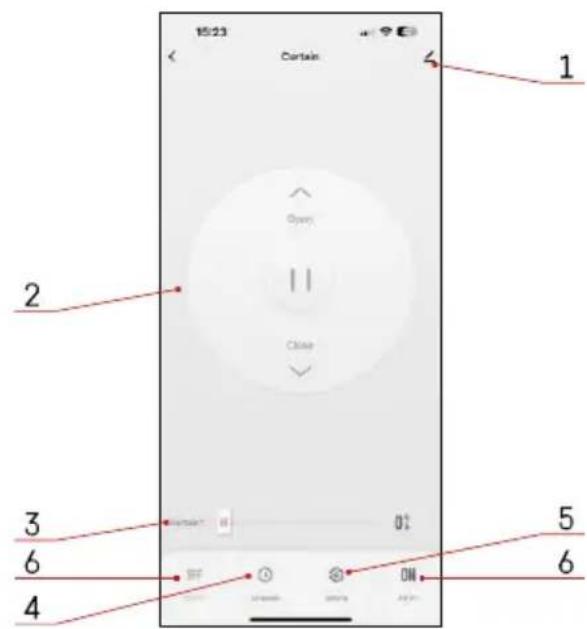

Icônes et voyants lumineux

1 - Paramètres avancés (décrits plus en détails dans le chapitre suivant)
2 - Bouton de commutation (ouverture/arrêt/fermeture)
3 - Ouvrir/fermer jusqu'à un certain point (par exemple, n'ouvrir qu'à moinsie = 50%)
4 - Planification
5 - Calibrage du module en fonction de vos rideaux/moteurs.
- Étalonnage précis - Étalonnage précis au point où le rideau est complètement ouvert ou fermé.
- Étalonnage rapide - Régler le temps nécessaire à l'ouverture complète du rideau
6 - Ouverture/fermeture rapide

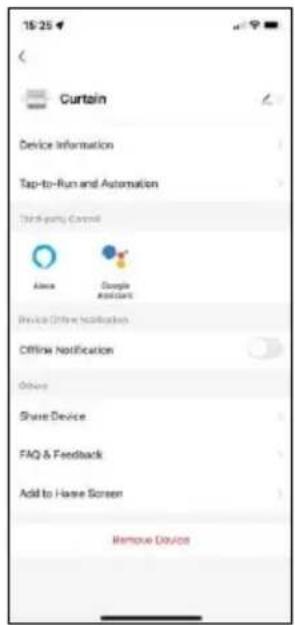

Description des paramètres de l'extension

• Informations sur l'appareil - Informations de base sur l'appareil et son propretaire
• Tap-to-Run et automatisation - Permit de visualiser les scènes et les automatismes assignés à l'appareil. La création de scènes est possible directement dans le menu principal de l'application dans la section "Scènes".
• Notification de déconnexion - Pour éviter les rappels constants, une notification sera envoyée si l'appareil reste déconnecté pendant plus de 30 minutes.
• Partager l'appareil - Partager la gestion de l'appareil avec un autre utilisateur
• FAQ et commentaires - Consultez les questions les plus courantes et leurs solutions, et envoyez-nous directement une question, une suggestion ou un commentaire.
• Ajouter à l'écran d'accueil - Ajoutez une icone à l'écran d'accueil de votre téléphone. Avec cette étape, vous n'avez pas besoin d'ouvrir votre apparéil via l'application à chaque fois, mais il vous suffit de cliquer directement sur l'icone ajoutée pour acceder directement au module.

FAQ sur le dépannage

Je n'arrive pas à jumeler les apparèils. Que doit je faire ?

Assurez-vous que vous utilisez un réseau wifi de 2,4 GHz et que le signal est suffisamment puissant.
- Autoriser l'application dans les paramètres
Assurez-vous que vous utilisez la derniere version du systeme d'exploitation mobile et la derniere version de l'application.

Que doit je faire si je change de réseau Wi-Fi ou de mot de passer?

• Le module doit être réinitialisé et apparié à nouveau avec l'application.

Que se passe-t-il si le réseau Wi-Fi cessse de fonctionner?

• Si vous avez également un interrupteur physique connecté au module, l'appareil peut toujours être contrôle sans problème. Cependant, vous ne pourrez pas contrôler les modules via l'application tant que le réseau Wi-Fi ne sera pas opérationnel. Les modules ZigBee font exception à cette règle, car ils peuvent toujours être contrôlés à distance avec d'autres appareils ZigBee, comme l'interrupteur scénique EMOS H5011, même après une coupure d'Internet.
