Caractéristiques	Détails
Type de produit	Commutateur réseau
Nombre de ports	20 ports 10/100 Mbps
Normes réseau	IEEE 802.3, 802.3u, 802.3x
Alimentation	Alimentation externe
Dimensions	440 x 180 x 44 mm
Poids	1.5 kg
Température de fonctionnement	0 à 50 °C
Humidité de fonctionnement	10 à 90 % sans condensation
Installation	Montage sur rack ou bureau
Garantie	2 ans

FOIRE AUX QUESTIONS - TPE-1020WS TRENDNET

Comment réinitialiser le TRENDNET TPE-1020WS aux paramètres d'usine ?

Pour réinitialiser le TRENDNET TPE-1020WS, localisez le bouton de réinitialisation à l'arrière de l'appareil. Utilisez un objet pointu pour appuyer sur le bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela restaurera les paramètres d'usine.

Pourquoi mon commutateur TRENDNET TPE-1020WS ne s'allume-t-il pas ?

Vérifiez si le commutateur est correctement branché à une prise de courant fonctionnelle. Assurez-vous que le câble d'alimentation est bien connecté. Si le problème persiste, essayez avec un autre câble d'alimentation.

Comment connecter des appareils au TRENDNET TPE-1020WS ?

Pour connecter des appareils, utilisez des câbles Ethernet RJ-45. Branchez une extrémité du câble dans le port Ethernet de l'appareil et l'autre extrémité dans l'un des ports du commutateur.

Le TRENDNET TPE-1020WS prend-il en charge PoE (Power over Ethernet) ?

Oui, le TRENDNET TPE-1020WS prend en charge PoE, ce qui permet d'alimenter des appareils compatibles via le câble Ethernet.

Comment vérifier si un port du TRENDNET TPE-1020WS fonctionne correctement ?

Vérifiez les voyants LED situés à côté de chaque port. Un voyant vert indique que le port fonctionne correctement, tandis qu'un voyant éteint ou rouge indique un problème.

Comment configurer les VLAN sur le TRENDNET TPE-1020WS ?

Le TRENDNET TPE-1020WS est un commutateur non manageable, ce qui signifie que vous ne pouvez pas configurer les VLAN. Tous les ports appartiennent au même réseau.

Que faire si je rencontre des problèmes de connectivité avec le TRENDNET TPE-1020WS ?

Vérifiez tous les câbles pour des dommages, assurez-vous que tous les appareils sont sous tension et correctement connectés. Si le problème persiste, essayez de redémarrer le commutateur.

Le TRENDNET TPE-1020WS est-il compatible avec d'autres marques de matériel réseau ?

Oui, le TRENDNET TPE-1020WS est compatible avec d'autres marques de matériel réseau tant qu'ils utilisent les mêmes normes Ethernet.

Quelle est la durée de la garantie du TRENDNET TPE-1020WS ?

La garantie standard pour le TRENDNET TPE-1020WS est de 3 ans. Pour plus d'informations, consultez le site Web de TRENDNET ou le manuel de l'utilisateur.

MODE D'EMPLOI TPE-1020WS TRENDNET

- Switch PoE+ web smart Gigabit à 10 ports

TPE-1020WS

• Guide d'installation rapide (1)

1. Avant de commencer

Contenu de l'emballage

• TPE-1020WS
  • Guide d'installation rapide en plusieurs langues
  • CD-ROM (L'utilitaire et le guide de L'utilisateur)
  • Cordon d'alimentation
  • Câble réseau

Préalables à l'installation

• Un ordinateur avec un port Ethernet et le navigateur Web
• Câble réseau

Équipement optionnel

• Un rack standard 19 pouces
- Module SFP (par ex. TE100-MGBFX, TEG-MGBSX, TEG-MGBS10, TEG-MGBS40, TEG-MGBS80, TEG-MGBS10D3, TEG-MGBS10D5, TEG-MGBS40D3, TEG-MGBS40D5)

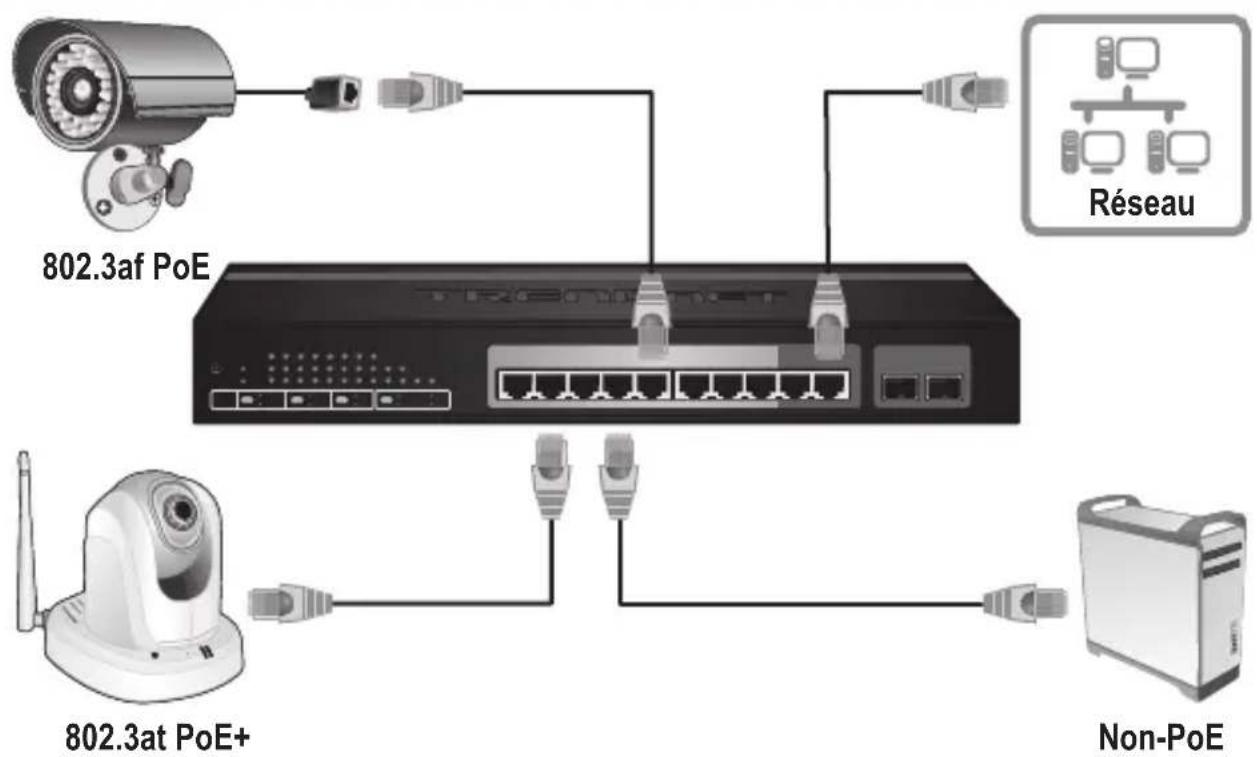

2. Référence rapide


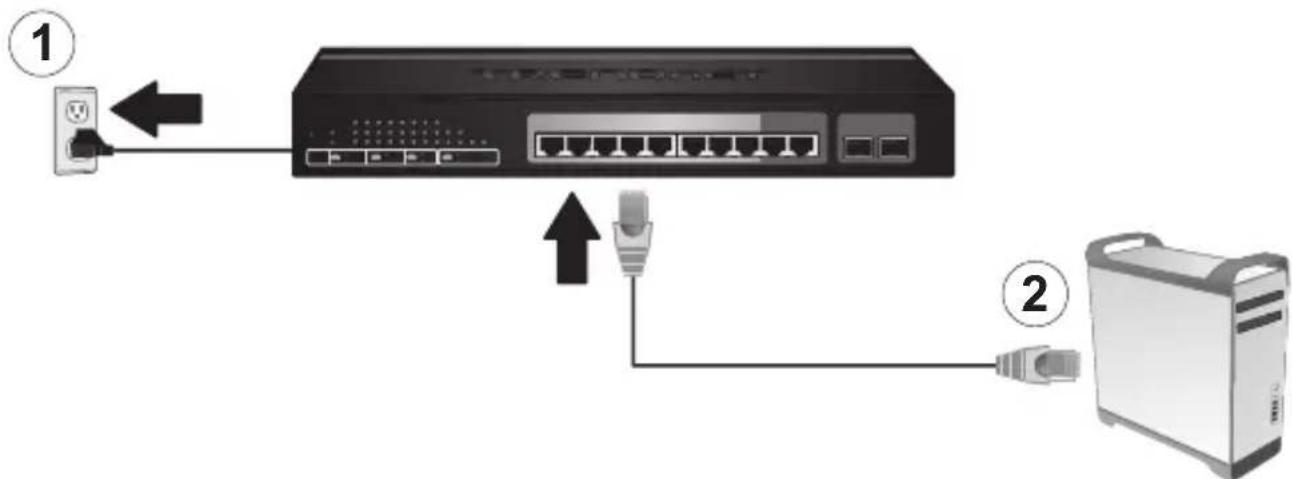

3. Installation et configuration du matériel

1. Assignez une adresse IP statique à l'adaptateur réseau de votre ordinateur dans le sous-réseau de 192.168.10.x (p. ex. 192.168.10.25) et un masque sous réseau de 255.255.255.0.
2. Ouvrez votre navigateur, entrez l'adresse IP du switch dans la barre d'adresse et appuyez sur Enter (Entrée). L'adresse IP par défaut est 192.168.10.200.

http://192.168.10.200 File Edit View Favorites Tools Help Convert Select

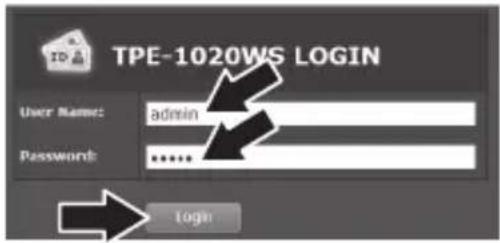

1. Saisissez le User Name (nom d'utilisateur) et le Password (mot de passe), ensuite cliquez sur Login. Par défaut:

User Name (Nom d'utilisateur): admin

Password (Mot de passe): admin

Remarque: Le nom d'utilisateur et le mot de passé sont sensibles à la casse.

TPE-1020WS LOGIN User Name: admin Password: ****** Login

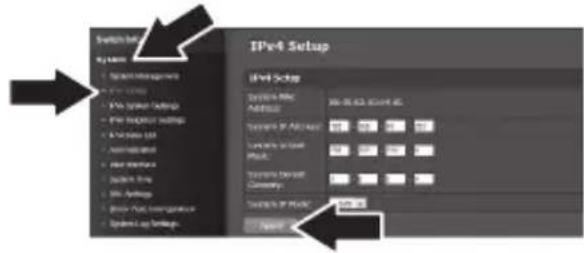

1. Cliquez sur System (Système) et ensuite sur IPv4 Setup (Configuration IPv4).

2. Configurez le switch afin qu'il corresponde aux exigences de votre réseau. Cliquez sur Apply (Appliquer).

Switch Info Key Numbers • System Management • IPV Setup Settings • IPV Response Settings • IPV Control List • Automated • User Interface • User Ship • User Approvals • System Log Settings IPv4 Setup IPv4 Setup Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Address Server IP Website Server IP Website Server IP Website Server IP Website Server IP Website Server IP Website Server IP Website Server IP Website Server IP Website Server IP Website Server IP Website Server IP Website Server IP Website Server IP Website Server IP Website Server IP Website Server IP Website Server IP Website Server IP Website Server IP Website Server IP Website Server IP Website Server IP Website Server IP Website Server IP Website Server IP Site

1. Cliquez sur OK.

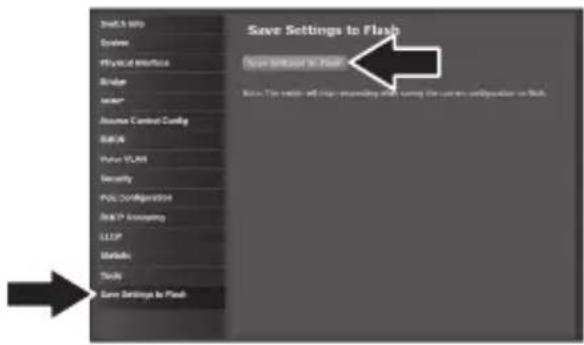

1. Cliquez sur Save Settings to Flash (Enregistrer les paramètres sur mémoire Flash) (barre de menu).

2. Cliquez sur Save Settings to Flash (Enregistrer les paramètres sur mémoire Flash) (bouton).

Si vous désirez découvrir aisément tous les Switches de gestion Internet du réseau, assignez une adresse IP, modifiez le mot de passe et effectuez la mise à jour du firmware. Ensuite installez l'utilitaire de gestion Internet. Suivez les étapes ci-dessous.

Pour plus d'informations concernant la configuration et les paramètres avancés du TPE-1020WS, veuillez consulter le Guide de l'utilisateur sur le CD-ROM fourni.

Manufacturer's Nom et Adre

TRENDnet, Inc.

20675 Manhattan Place

Torrance, CA 90501 USA

Détails du produit:

Modèle: TPE-1020WS

Nom du produit: Switch PoE+ web smart Gigabit à 10 ports

Nom Commercial: TRENDnet

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Sécurité

EN 60950-1: 2006 + A11: 2009 + A1: 2010 + A12: 2011

CEM

Ce produit est conforme à la directives suivante.

Directives:

Personne responsable de cette déclaration.

Informations générales GPL/LGPL

Ce produit TRENDnet comprend un logiciel libre écrit par des programmeurs tiers. Ces codes sont sujet à la GNU General Public License ("GPL" Licence publique générale GNU) ou à la GNU Lesser General Public License ("LGPL" Licence publique générale limitée GNU). Ces codes sont distribués SANS GARANTIE et sont sujets aux droits d'auteurs des programmeurs. TRENDnet ne fournit pas d'assistance technique pour ces codes. Les détails concernant les GPL et LGPL GNU sont repris sur le CD-ROM du produit.

Veuillez également vous rendre en (http://www.gnu.org/licenses/gpl.txt) ou en (http://www.gnu.org/licenses/lgpl.txt) pour les conditions spécifiques de chaque licence.

Les codes source sont disponibles au téléchargement sur le site Internet de TRENDnet web site (http://trendnet.com/downloads/list_gpl.asp) durant au moins 3 ans à partir de la date d'expédition du produit.

Vous pouvez également demander les codes source en contactant TRENDnet.

20675 Manhattan Place, Torrance, CA 90501, USA. Tel: [phone] Fax: [phone]

TRENDnet garantit ses produits contre les problèmes de matériel ou de fabrication, dans des conditions normales d'utilisation et de service. Les périodes de garanties précises sont mentionnées sur chacun des pages produits du site web de TRENDnet.
