Type de produit	Commutateur réseau non administrable
Marque	TRENDnet
Modèle	TEG-S7102
Dimensions	330 x 230 x 44 mm (13 x 9 x 1,73 pouces)
Poids	2,54 kg (5,6 livres)
Alimentation	Interne, entrée 90-264 V CA, 47/63 Hz, consommation max. 40 W
Ports RJ-45 10G	8 ports 10GBASE-T (compatibles 1G/2,5G/10G)
Ports SFP+ 10G	2 ports SFP+ (compatibles 1G/10G)
Capacité de commutation	200 Gb/s
Table d'adresses MAC	32 000 entrées
Trame Jumbo	Jusqu'à 12 Ko
Mode de transfert	Store-and-forward
Taux de transfert	148,8 Mpps (paquets de 64 octets)
Débits supportés	Ethernet Gigabit 2000 Mb/s, 2,5G 5 Gb/s, 10G 20 Gb/s (full duplex)
Ventilateur	1 ventilateur intelligent, réduction du bruit
Niveau sonore	Max. 47 dBA
Température de fonctionnement	0 °C à 40 °C (32 °F à 104 °F)
Humidité de fonctionnement	Max. 90 % sans condensation
MTBF	151 765 heures
Certifications	CE, FCC, LVD, ETL
Garantie	3 ans
Matériau du boîtier	Métal robuste
Indicateurs LED	Voyants d'état des ports
Contenu de l'emballage	Commutateur, guide d'installation rapide, cordon d'alimentation (1,5 m), kit de montage en rack
Normes supportées	IEEE 802.3ab, 802.3ae, 802.3an, 802.3az, 802.3bz, 802.1x

FOIRE AUX QUESTIONS - TEG-S7102 TRENDNET

Comment installer le commutateur TEG-S7102 ?

Branchez le cordon d'alimentation, connectez vos périphériques réseau aux ports RJ-45 ou SFP+ à l'aide de câbles adaptés (Cat6A ou supérieur pour 10G). Aucune configuration n'est nécessaire, le commutateur est prêt à l'emploi.

Quels câbles utiliser pour les ports 10GBASE-T ?

Utilisez des câbles Cat6A ou supérieur (Cat7, Cat8) pour atteindre des vitesses de 10 Gb/s. Les câbles Cat5e/6 sont limités à 1 Gb/s.

Ce commutateur est-il compatible avec des équipements 1G ou 2,5G ?

Oui, les ports RJ-45 sont rétrocompatibles avec les vitesses 100 Mb/s, 1 Gb/s et 2,5 Gb/s. Les ports SFP+ acceptent les modules 1G.

Comment monter le commutateur sur un rack ?

Utilisez le kit de montage inclus. Fixez les équerres sur les côtés du commutateur avec les vis fournies, puis vissez-les dans les montants du rack standard (19 pouces).

Que signifient les voyants LED ?

Chaque port dispose de LED indiquant l'état de la liaison (vert fixe = lien établi, clignotement = activité). Consultez le guide d'installation pour le détail.

Quelle est la consommation électrique maximale ?

La consommation maximale est de 40 W. L'alimentation est interne et compatible avec une tension d'entrée de 90-264 V CA.

Peut-on utiliser des modules SFP+ de marques autres que TRENDnet ?

Le commutateur est conçu pour fonctionner avec des modules SFP+ standard. Cependant, pour une compatibilité garantie, il est recommandé d'utiliser des modules TRENDnet.

Comment résoudre les problèmes de surchauffe ?

Assurez une ventilation adéquate autour du commutateur. Ne bloquez pas les ouïes d'aération. La température de fonctionnement est de 0 à 40 °C. Si le ventilateur ne tourne pas, vérifiez l'alimentation.

Ce commutateur est-il silencieux ?

Le ventilateur intelligent adapte sa vitesse pour réduire le bruit. Le niveau sonore maximal est de 47 dBA, ce qui le rend adapté à un environnement de bureau.

Quelle est la durée de garantie ?

La garantie est de 3 ans à compter de la date d'achat. Conservez la facture comme preuve.

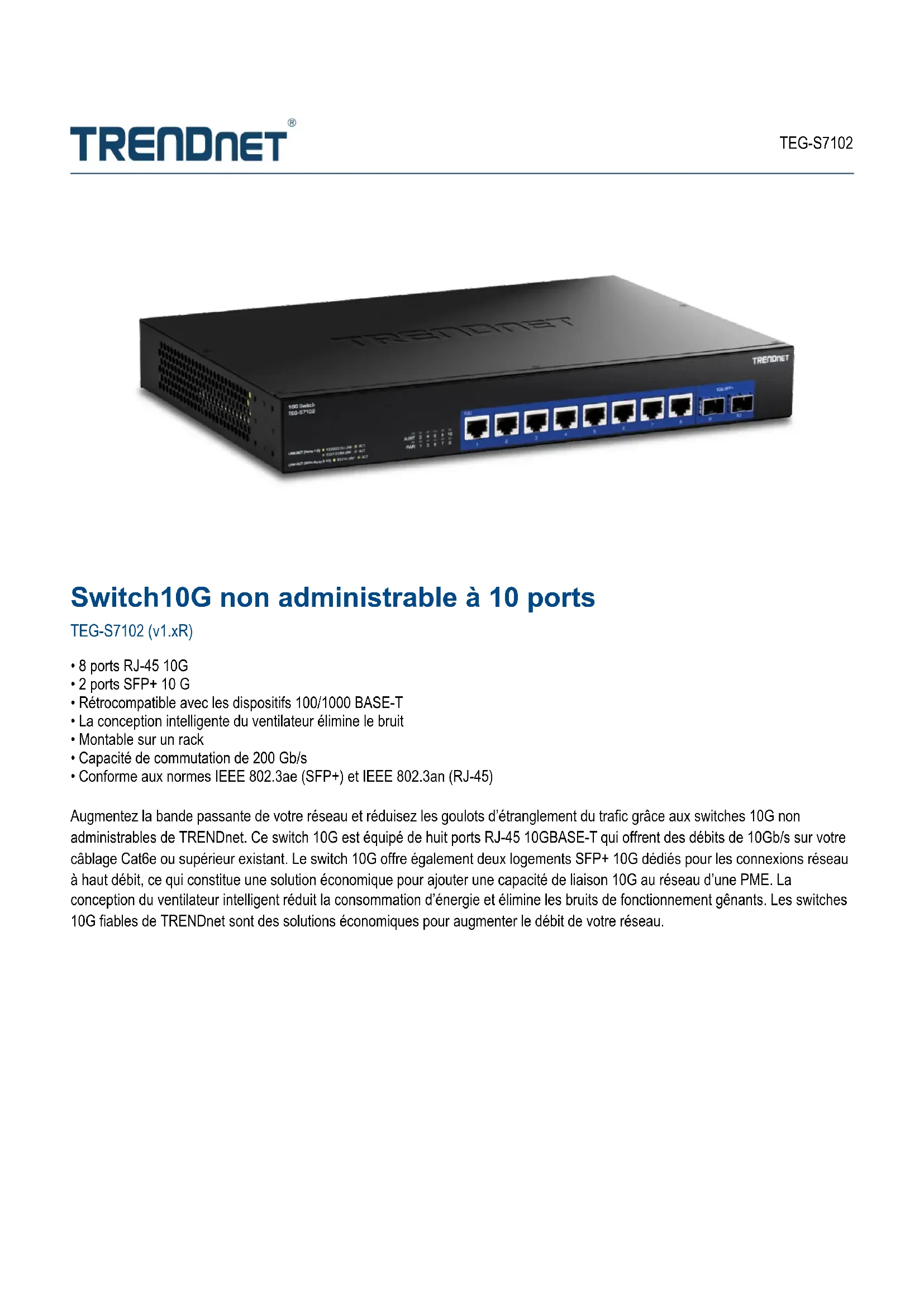

MODE D'EMPLOI TEG-S7102 TRENDNET

• 8 ports RJ-45 10G
• 2 ports SFP+ 10 G
• Rétrocompatible avec les dispositifs 100/1000 BASE-T
• La conception intelligente du ventilateur élimine le bruit
• Montable sur un rack
• Capacité de commutation de 200 Gb/s
• Conforme aux normes IEEE 802.3ae (SFP+) et IEEE 802.3an (RJ-45)

Augmentez la bande passante de votre réseau et réduisez les goulots d'étranglement du trafic grâce aux switches 10G non administrables de TRENDnet. Ce switch 10G est équipé de huit ports RJ-45 10GBASE-T qui offrent des débits de 10Gb/s sur votre câblage Cat6e ou supérieur existant. Le switch 10G offre également deux logements SFP+ 10G dédiés pour les connexions réseau à haut débit, ce qui constitue une solution économique pour ajouter une capacité de liaison 10G au réseau d'une PME. La conception du ventilateur intelligent réduit la consommation d'énergie et élimine les bruits de fonctionnement gênants. Les switches 10G fiables de TRENDnet sont des solutions économiques pour augmenter le débit de votre réseau.

PORTS10 G
Offre huit ports 10G et deux ports SFP+ 10G pour les liaisons réseau montantes ou descendantes à haut débit pour une solution rentable en ajoutant une capacité de liaison 10G.

Ventilateur intelligent
La conception intelligente du ventilateur réduit la consommation d'énergie et les coûts énergétiques, et élimine les bruits de fonctionnement gênants.

Cadre géant
Envoie des paquets plus gros, ou Jumbo Frames (jusqu'à 12 Ko), pour des performances accrues.

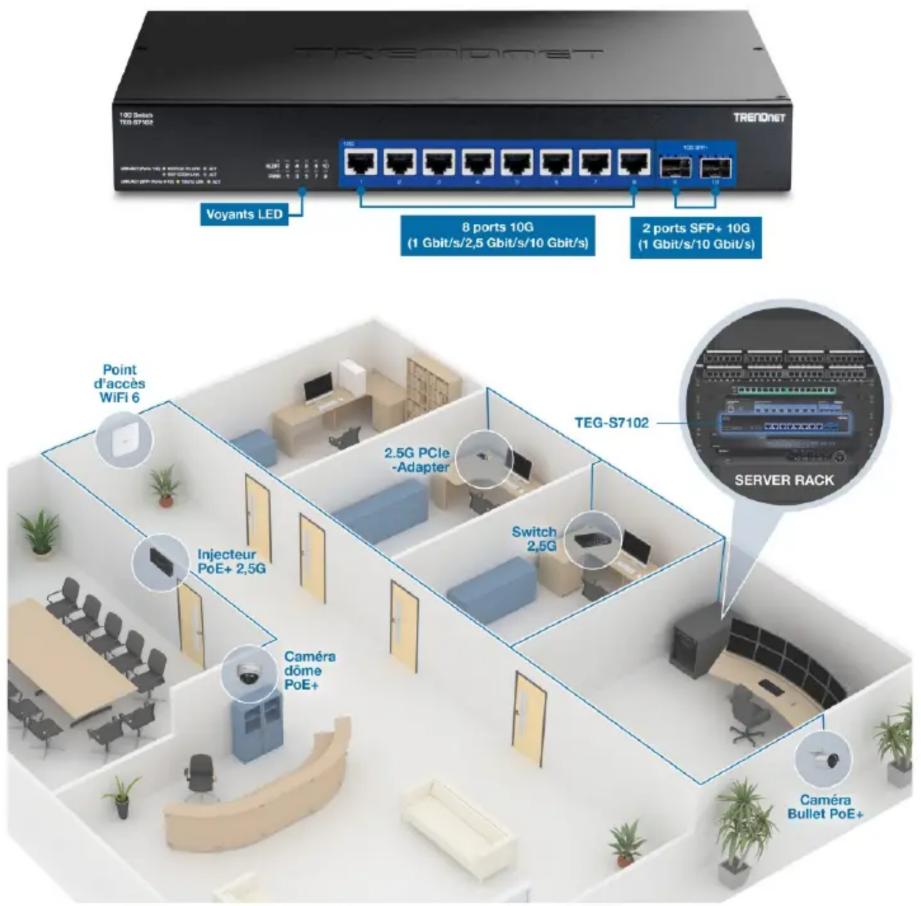

SOLUTION RÉSEAUX

CARACTÉRISTIQUES

Simplicité d'installation

Équipé de ports RJ-45 10GBASE-T qui offrent des vitesses pouvant atteindre 10 Gbit/s sur un câblage Cat6A existant ou supérieur

Ports SFP+ 10G

Le commutateur 10 Gbit/s est doté de ports SFP+ 10 G pour des connexions réseau haut débit, offrant une solution rentable pour ajouter une capacité de liaison fibre 10 G.

Ventilateur intelligent

La conception intelligente du ventilateur réduit la consommation d'énergie et élimine les bruits de fonctionnement gênants

Conception du boîtier

Solide boîtier métallique

Trame Jumbo

Envoie des paquets plus volumineux, ou trames Jumbo (12 KB), pour de meilleures performances

Voyants LED

Les indicateurs LED sur ce commutateur 10 Go indiquent l'état du port

SPÉCIFICATIONS

Normes Performance Humidité en fonctionnement

• IEEE 802.3ab • Matrice de commutation: 200 Gb/s • Max. 90% sans condensation
• IEEE 802.3ae • RAM buffer: 2 MB
• IEEE 802.3an • Tableau des adresses MAC: Entrées de 32K
• IEEE 802.3az • Trame Jumbo: 12KB
• IEEE 802.3bz • Mode de transfert: enregistrement et transfert
• IEEE 802.1x • Taux de transfert : 148,8 Mpps (taille de paquet

de 64 octets)

Interface du périphérique

Débit de transfert des données

• Ethernet Gigabit: 2000 Mb/s (full duplex)
• Ethernet 2,5G: 5Gb/s (full duplex)
  • 10 Ethernet Gigabit: 20Gb/s (full duplex)
  • SFP+ 10 G: 20Gb/s (full-duplex)

Alimentation

• Entrée : 90 – 264V AC, 47/63 Hz. Alimentation interne
• Consommation max.: 40W

MTBF

• 151,765 heures

Ventilateur/Acoustique

• Quantité: 1
• Nivez de bruit max.: 47dBA

Température de fonctionnement

- 0° - 40° C (32° - 104° F)

Dimensions

- 330 x 230 x 44mm (13 x 9 x 1,73 pouces)

Weight

• 2,54 kg (5,6 livres)

Certifications

• CE
• FCC
• LVD
• ETL

Garantie

• 3 ans

Contenu de l'emballage

• TEG-S7102
- Guide d'installation rapide
• Cordon d'alimentation (1.5 m / 4.9 pieds)
- Kit de montage sur rack

Toutes les références au débit ne sont données qu'à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l'apparence réelle du produit peut différer de celle illustrée ici.
