Type de produit	Commutateur PoE++ web smart Gigabit à 10 ports
Marque	TRENDnet
Modèle	TPE-1020SB
Dimensions (L x P x H)	280 x 180 x 44 mm (estimation standard rack 1U)
Poids	Environ 1,5 kg
Alimentation	Adaptateur secteur externe (inclus)
Consommation électrique	Max 120 W (pour alimentation PoE)
Nombre de ports	10 ports Gigabit Ethernet
Alimentation PoE	PoE++ (IEEE 802.3bt) sur tous les ports
Budget PoE total	90 W (estimation)
Gestion réseau	Interface web, TRENDnet Hive Cloud, VLAN, QoS, etc.
Protocoles supportés	IEEE 802.3, 802.3u, 802.3ab, 802.3af/at/bt
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Méthode de refroidissement	Ventilation active (ventilateur interne)
Montage en rack	Oui, 19 pouces, kit de montage inclus
Sécurité électrique	Mise à la terre obligatoire ; prise comme dispositif de déconnexion
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec
Pièces détachées et réparabilité	Contactez le support technique TRENDnet pour les pièces
Informations générales	Fabriqué par TRENDnet, Inc., Torrance, CA, USA

FOIRE AUX QUESTIONS - TPE-1020SB TRENDNET

Comment connecter le commutateur TPE-1020SB à mon réseau ?

Branchez l'alimentation, connectez un câble Ethernet de votre ordinateur à un port du switch, puis attribuez une adresse IP statique à votre ordinateur dans le sous-réseau 192.168.10.x (ex. 192.168.10.25) avec un masque 255.255.255.0. Ouvrez un navigateur et saisissez l'adresse IP par défaut du switch : 192.168.10.200.

Quels sont le nom d'utilisateur et le mot de passe par défaut ?

Le nom d'utilisateur et le mot de passe par défaut sont tous deux admin (sensibles à la casse).

Comment modifier le mot de passe administrateur ?

Accédez à la page de gestion via l'IP par défaut, cliquez sur l'assistant de configuration, saisissez un nouveau mot de passe dans les champs prévus, puis cliquez sur Next.

Le commutateur supporte-t-il le PoE ? Si oui, quel budget total ?

Oui, il supporte le PoE++ (IEEE 802.3bt) sur tous les ports. Le budget PoE total est d'environ 90 W.

Comment configurer une adresse IP fixe sur le switch ?

Dans l'assistant de configuration (étape 5), saisissez l'adresse IP, le masque, la passerelle et les DNS selon votre réseau. Si vous changez de sous-réseau, vous devrez adapter l'IP de votre ordinateur pour accéder à nouveau à la page de gestion.

Le switch peut-il être monté en rack ?

Oui, il est compatible rack 19 pouces. Un kit de montage est optionnel (non inclus dans l'emballage standard).

Que faire si je perds l'accès à la page de gestion ?

Assurez-vous que l'ordinateur est dans le même sous-réseau que le switch. En cas de besoin, effectuez une réinitialisation d'usine en maintenant le bouton reset enfoncé pendant 10 secondes.

Quelle est l'adresse IP par défaut du TPE-1020SB ?

L'adresse IP par défaut est 192.168.10.200 avec un masque 255.255.255.0.

Comment mettre à jour le firmware du switch ?

Téléchargez la dernière version depuis le site TRENDnet (https://www.trendnet.com/support), puis dans la page de gestion, allez dans Maintenance > Firmware Upgrade et sélectionnez le fichier.

Quels câbles utiliser pour les connexions ?

Utilisez des câbles Ethernet RJ45 de catégorie 5e ou supérieure. Pour les liaisons longue distance (plus de 100 m), utilisez un module SFP en option (ex. TE100-MGBFX).

MODE D'EMPLOI TPE-1020SB TRENDNET

1. Avant de commencer
2. Références rapides
3. Configurer le switch pour la gestion du réseau local

9 Deutsch

1. Avant de commencer

Contenu de l'emballage

• Un ordinateur avec un port Ethernet et le navigateur Web
  • Câble réseau

Équipement optionnel

• Un rack standard 19 pouces
- Module SFP (par ex. TE100-MGBFX, TEG-MGBSX, TEG-MGBS10, TEG-MGBS40, TEG-MGBS80, TEG-MGBS10D3, TEG-MGBS10D5, TEG-MGBS40D3, TEG-MGBS40D5)

Préalables à l'installation

• Un ordinateur avec un port Ethernet et le navigateur Web
  • Câble Ethernet/réseau
• Réseau existant avec accès Internet et serveur DHCP pour l'adressage IP automatique (requis pour la configuration avec TRENDnet Hive Cloud Management - outils de gestion du cloud Hive de TRENDnet- uniquement)

2. Références rapides

3. Configurer le switch pour la gestion du réseau local

1. Branchez le cordon d'alimentation fourni à l'entrée d'alimentation du switch et à une prise de courant.
2. Connectez un câble Ethernet/réseau à votre ordinateur et à l'un des ports du switch.

1. Assignez une adresse IP statique à l'adaptateur réseau de votre ordinateur dans le sous-réseau de 192.168.10.x (p. ex. 192.168.10.25) et un masque sous réseau de 255.255.255.0.

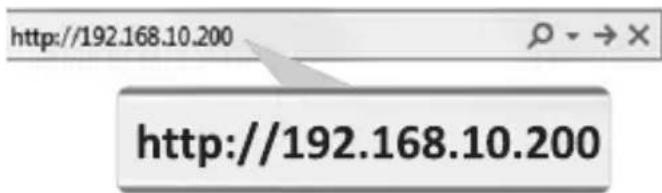

2. Ouvrez votre navigateur, entrez l'adresse IP du switch dans la barre d'adresse et appuyez sur Enter (Entrée). L'adresse IP par défaut est 192.168.10.200 / 255.255.255.0.

1. Saisissez le User Name (nom d'utilisateur) et le Password (mot de passe), ensuite cliquez sur Login. Par défaut:

User Name (Nom d'utilisateur): admin

Password (Mot de passe): admin

Remarque: Le nom d'utilisateur et le mot de passé sont sensibles à la case.

1. Cliquez sur Next (Suivant) dans la fenêtre Switch Setup Wizard (Assistant de configuration du switch).

Note: Si l'assistant de configuration du switch n'apparaît pas, vous pouvez cliquer sur le bouton set up wizard (Assistant de configuration) dans la partie supérieure droite de la page de gestion du switch pour accéder à l'assistant de configuration du switch.

Switch Setup Wizard

1. Vous pouvez modifier le mot de passe administrateur du switch en saisissant le nouveau mot de passe dans les champs prévus à cet effet, puis cliquez sur Next (Suivant).

Note: Si vous saisissez un nouveau mot de passe, veuillez noter que vous devrez utiliser ce nouveau mot de passe lorsque vous vous connecterez à la page de gestion du switch pour accéder à la gestion locale.

1. Pour la méthode de gestion, sélectionnez Default Management (Gestion par défaut).

1. Configurez les paramètres de date et d'heure du switch, puis cliquez sur Next (Suivant).

1. Configurez l'adresse IP, le masque de sous-réseau, l'adresse IP de la passerelle et les paramètres DNS du switch afin qu'ils correspondent aux exigences de votre réseau existant à l'aide des champs fournis, puis cliquez sur Next (Suivant).

Remarque: Si les paramètres de l'adresse IP du switch sont modifiés pour un sous-réseau IP différent, tels que 192.168.1.x, 192.168.2.x, etc., les paramètres de l'adaptateur réseau de votre ordinateur devront être modifiés pour correspondre aux nouveaux paramètres d'adresse IP configurés sur le switch afin d'accéder à la page de gestion du switch.

1. La page de résumé affiche tous les paramètres de configuration qui ont été appliqués par l'intermédiaire de l'assistant de configuration. Cliquez sur Apply (Appliquer) pour terminer l'installation.

Remarque: Vous pouvez noter les nouveaux paramètres de mot de passe et d'adresse IP pour l'accès à la gestion locale du switch.

Pour télécharger la dernière version du guide de l'utilisateur, veuillez vous rendre sur: https://www.trendnet.com/support et sélectionnez Switch Model ans la liste déroulante Téléchargement de produits.

Nom et adresse du fabricant

TRENDnet, Inc.

Nom du produit: Switch PoE++ web smart Gigabit à 10 ports

Nom Commercial: TRENDnet

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Sécurité

Ce produit est conforme à la directives suivante.

Déclaration:

Directive CEM 2014/30/UE

Personne responsable de cette déclaration.

Lieu de délivrance: Torrance, California, USA

Date: 20 juin, 2024

Nom: Sonny Su

Position: Vice-président de Technologie

Signature:

La prise électrique est utilisée comme dispositif de déconnexion et la prise doit être installée à proximité de l'appareil et être facilement accessible.

Pour éviter tout risque d'électrocution, l'équipement doit être correctement mis à la terre lors de l'installation. N'ignorez pas le rôle du fil de terre, sinon vous risqueriez de vous électrocuter.
