MODE D'EMPLOI TI-G162 TRENDNET

1. Avant de commencer
2. Rérérences rapides
3. Installation du matériel

1. Avant de commencer

Contenu de l'emballage

-TI-G50/TI-G62/TI-G80/TI-G102/TI-G162/TI-E50/TI-E80
- Guide d'installation rapide
- Bornier détachable
Fixation Rail DIN
- Plaques pour fixation murale

Configuration minimale

• Réseau existant
• Alimentation électrique

Tableau de consommation de commutation

Modèle de switch	Consommation électrique du switch	Fourchette de tension d'entrée DC
TI-G50	2.76W	12 – 56V
TI-G102	5.76W	12 – 56V
TI-G62	3.84W	12 – 56V
TI-G162	13W	12 – 56V
TI-G80	5W	12 – 56V
TI-E50	2.24W	12 – 56V
TI-E80	3W	12 – 56V

Modèle de commutateur industriel non gere alimentation.

Modèle de Alimentation électrique	Puisance max. Fourni	Sortie DC	Type	Remarque
TI-M6024	60W	24V / 2.5A	DIN-Rail
TI-S12024	120W	24V / 5A	DIN-Rail
TI-S12048	120W	48V / 2.5A	DIN-Rail
TI-S24048	240W	48V / 5A	DIN-Rail
TI-S48048	480W	48V / 10A	DIN-Rail
48VDC3000	160W	48V / 3.34A	Adaptateur de électrique (Fiche de type DIN à 4 broches)	Uniquement compatible avec TI-G162 / TI-G102

Remarque: Sélectionnez l'alimentation électrique appropriée en fonction du modele de switch que vous avez acheté.

2. Référence rapides

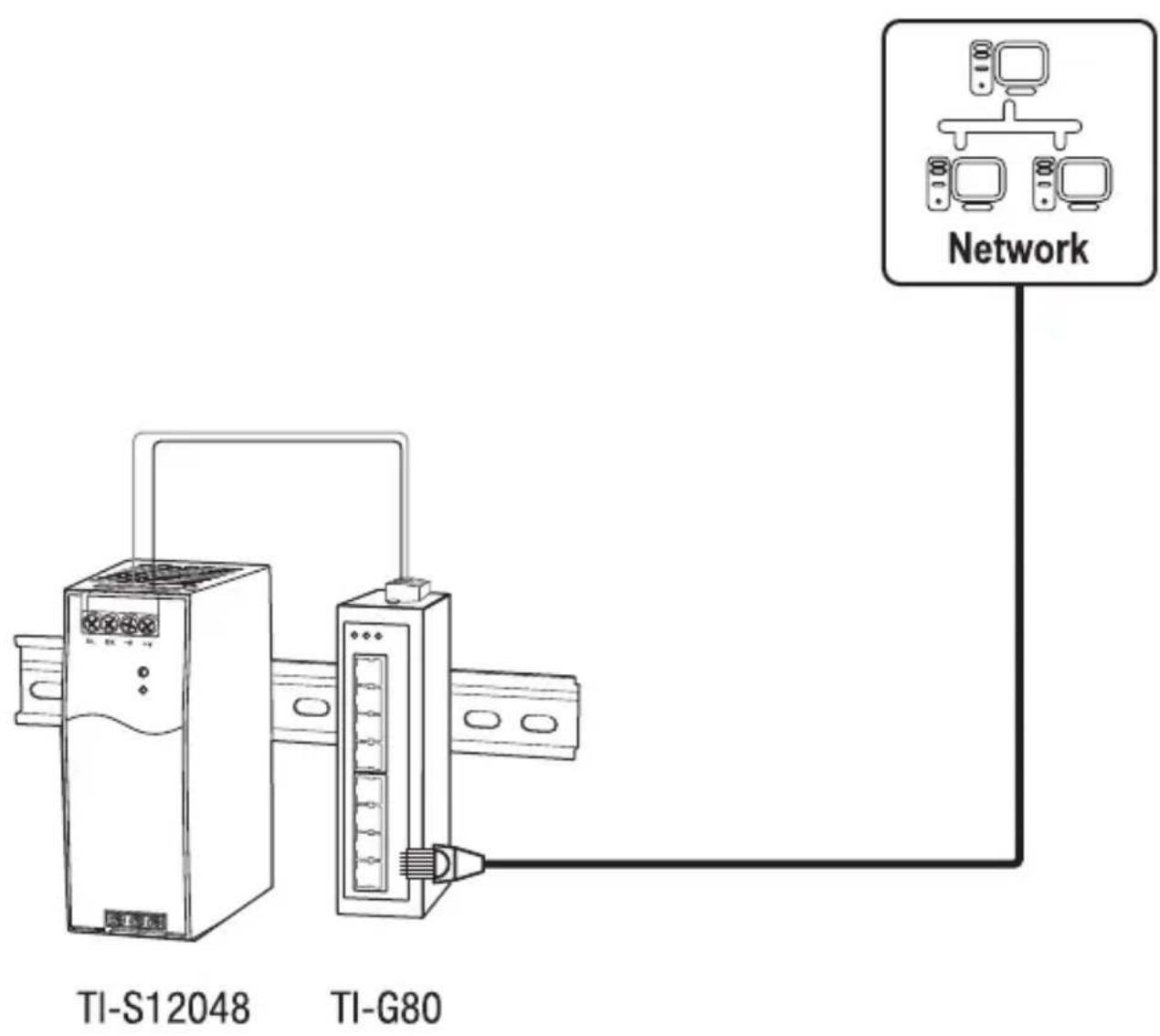

Remarque: Le modele du switch et l'alimentation peuvent etre differents de ceux montrés dans I'exemple ci-dessous.

3. Installation du matériel

Le Switch peut etre place sur un bureau, sur un mur ou fixe sur un rail DIN.

Instructions de fixation sur rail DIN

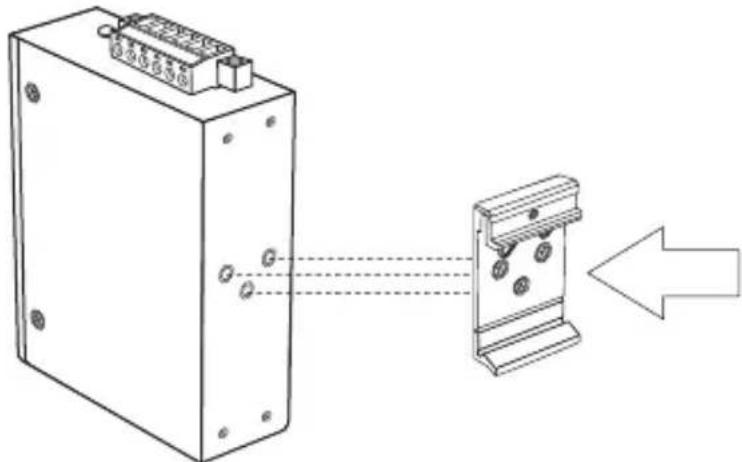

1. Fixez le support de fixation rail DIN au switch.

Remarque: Le switch peut etre different de celui montré dans les exemples ci-dessous.

1. Installé le apparéil en face du rail DIN et accrochez le support de fixation au-dessus du rail.
2. Faites pivoter l'appareil vers le bas en direction du rail afin de le fixer à son emplacement. Un clic vous avertira lorsqu'il est en place.

Installation du apparéil

Retirer le apparéil

1. Pour enlever le apparéil, appuyez vers le bas afin de libérer le bas du rail DIN et faites-le pivoter hors du rail.

Instructions de fixation murale

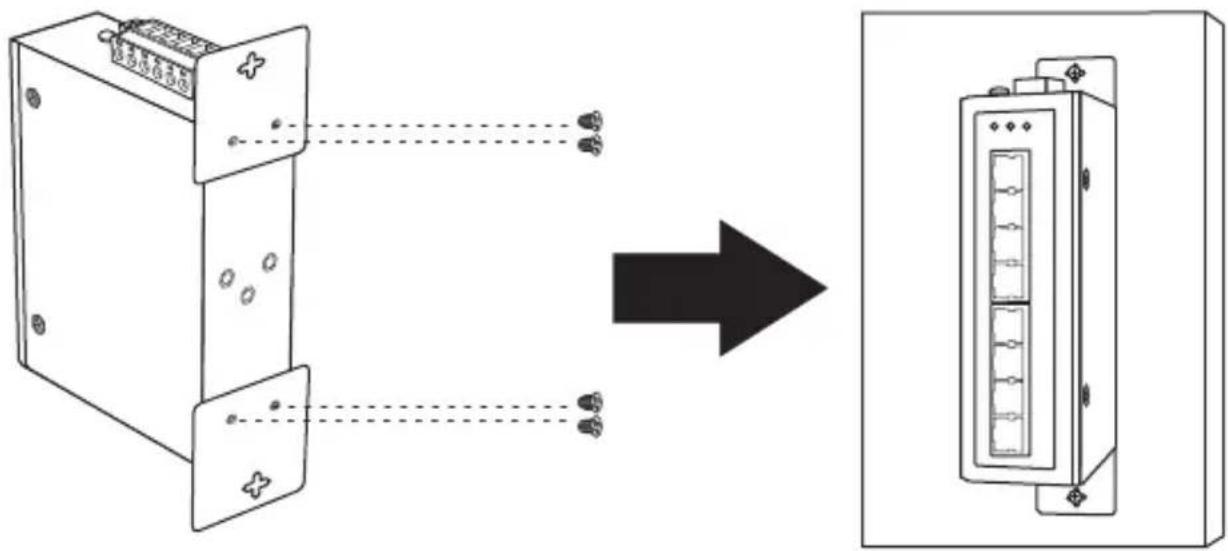

1. Fixez les plaques de fixation murale à l'switch.
   2.Installez le appeareil.

Mise sous tension

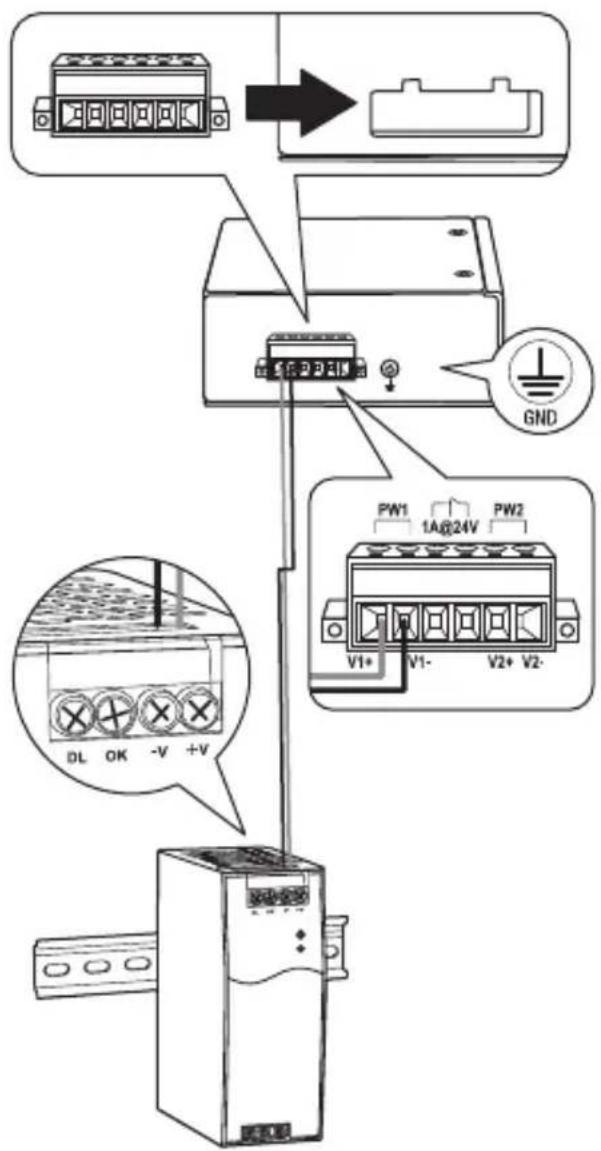

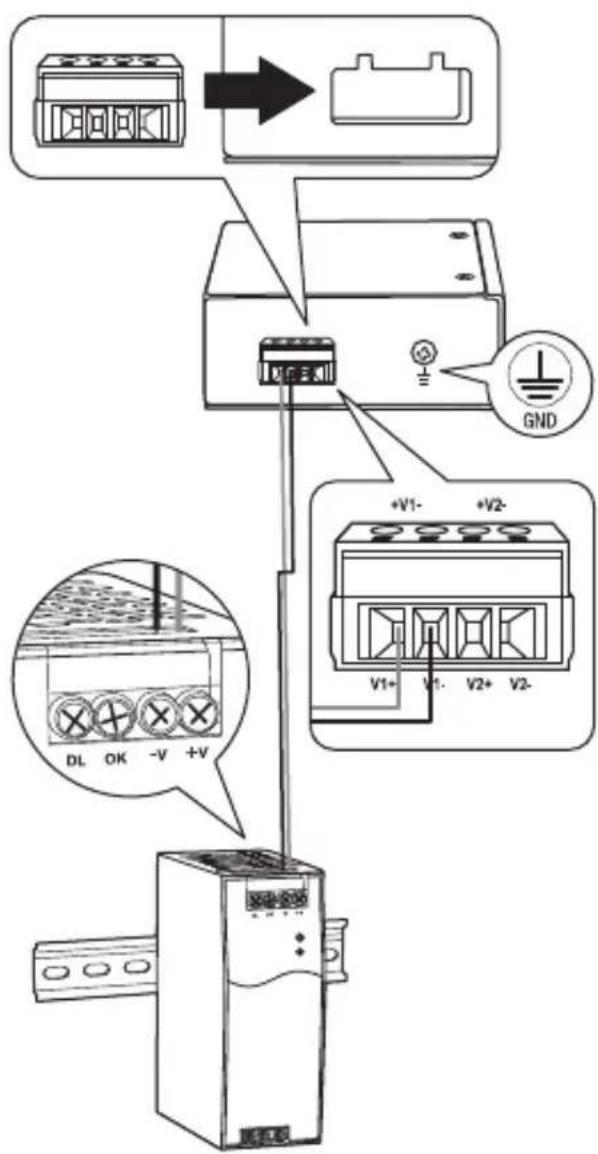

1. Connectez l'alimentation electrique (vendu séparément) au bornier fourni ( comme illustré ci-dessous) et fixez-le à l'aide de vis.
   Remarque: Respecter les polarités.
2. Attachez la borne d'alimentation à l'appareil, connectez le cable neutre au sol et alimentez l'adaptateur secteur.

Remarque: Le modele du switch et l'alimentation peuvent etre differents de ceux montrés dans I'exemple ci-dessous. Les borniers peuvent compter 4 broches (double entree d'alimentation) ou 6 broches (double entree d'alimentation avec sortie relais d'alarme) avec des différences d'identification.

1. Connectez une source et les périhériques réseau au switch. Vérifiez les LED afin de confirmer que les connexions sont établies. Notre installation est terminée.

Remarque: Veuillez you reporter à la section Définition des LED des pages 8-13 pour plus de détails sur votre modele de switch.

Si disponible sur votre switch (TI-G102 / TI-G162), la fiche DIN à 4 broches peut également être utilisée comme entrée d'alimentation supplémentaire (adaptateur 48VDC3000 vendu séparément).

Consignes de sécurité

• Coupez le courant avant de brancher quelque module ou cable que ce soit. La tension électrique correcte exacte est indiquée sur l'étiquette du produit. Vérifiez le voltage de votre source d'alimentation afin de vous assurer d'utiliser la piece ajustée. N'utilisez PAS un voltage supérieur au voltage maximum mentionné sur l'étiquette du produit.
• Calculez le courant maximum possible sur chaque cable d'alimentation et sur les cables communs. Respectez tous les codes électriques indiquant le courant maximum accepté par chaque taille de fil. Si le courant dépasse les indications maximales, le câblage pourrait surchauffer et provoquer des dégats importants à votre matériel.

Déclaration de conformité

TRENDnet

Nom et adressé du fabricant

TRENDnet, Inc.

20675 Manhattan Place

Torrance, CA 90501 USA

Switch Rail DIN Gigabit industriel renforcé à 8 ports

Switch Rail DIN Gigabit industriel renforce à 6 ports

Switch Rail DIN Gigabit Industriel renforcé à 10 ports

Switch Rail DIN Gigabit Industriel à 16 ports

Switch Rail DIN Fast Ethernet industriel & 5 ports

Switch Rail DIN Fast Ethernet industriel à 8 ports

Modèle: TRENDnet

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Safety EN 62368-1:2014 + A11: 2017 (TI-G62, TI-G80, TI-E80, TI-G102, TI-G162)

CEM EN 55032:2015 + AC:2016 (Class A)(TI-E80, TI-G162)

EN 55032:2012 + AC:2013 Class A (TI-G102)

EN 55032: 2015 (TI-E50)

CISPR 32:2015 (TI-E50, TI-G162)

EN 55022: 2010 + AC: 2011 Class A (TI-G50, TI-G62, TI-G80)

CISPR 22: 2008 + IS1: 2009 + IS2: 2010 + Corr: 2012 Class A (TI-G50)

Ce produit est conforme à la directives suivante.

Position: Vice-président de Technologie

Signature:

TRENDnet

Certifications

Le cordon d'alimentation de l'appareil doit etre raccorde a une prise de courant avec mise à la terre.
