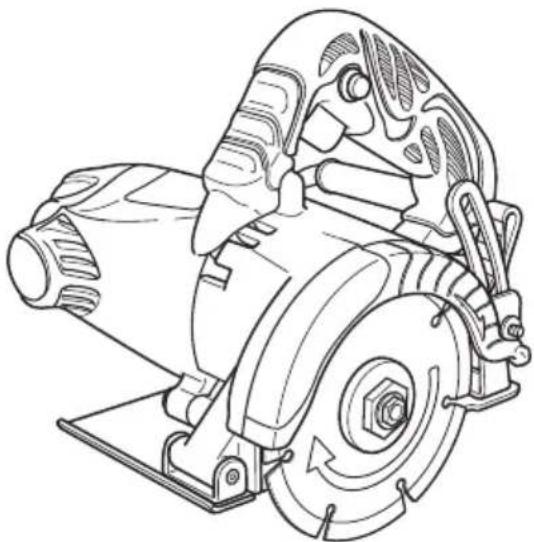

MODE D'EMPLOI CM4SB2 METABO
SECURITE AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement. Le terme "outil électrique", utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).
1) Sécurité de l’aire de travail
a) Maintenir l'aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents. b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d'enflammer la poussière. c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.
2) Sécurité électrique
a) Les prises de l'outil électrique doivent correspondre à la prise secteur. Ne jamais modifier la prise. Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse. Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique. d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique. Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur.
INFORMATIONS IMPORTANTES DE SÉCURITÉ
Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé. La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifiquement recommandée par metabo HPT.
SIGNIFICATION DES MOTS D’AVERTISSEMENT
AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures. PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine. REMARQUE met en relief des informations essentielles. 02Fre_CM4SB2_US.p65 3/14/14, 8:48 AM15Français
L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique. f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels. L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.
3) Sécurité personnelle
a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments. Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection. L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures. c) Empêcher les démarrages intempestifs. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents. d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures. e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles. f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles. g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.
4) Utilisation et entretien d'un outil électrique
a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu. b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt. Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé. c) Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique. Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités. e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil. Si l'outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus. f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.
a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l'outil électrique. 02Fre_CM4SB2_US.p65 3/14/14, 8:48 AM16Français
LES TRONÇONNEUSES À DISQUES
a) Le carter fourni avec l’outil doit être solidement fixé sur l’outil électrique et positionné pour assurer une sécurité maximale, la partie de la meule exposée à l’opérateur étant la plus faible possible. Se placer soi-même et faire placer les personnes présentes hors du plan de la meule rotative. Le carter aide à protéger l’opérateur des fragments cassés de meule et d’un contact accidentel avec la meule. b) Utiliser uniquement des meules pour tronçonnage plates agglomérées renforcées ou diamantées avec votre outil électrique. Le fait qu’un accessoire puisse être fixé sur votre outil électrique ne suffit pas à assurer un fonctionnement en toute sécurité. c) La vitesse assignée de l’accessoire doit être au moins égale à la vitesse maximale marquée sur l’outil électrique. Des accessoires fonctionnant à une vitesse supérieure à la vitesse assignée peuvent se casser et se détacher de l’outil. d) Les meules ne doivent être utilisées que pour les applications recommandées. Par exemple: ne pas meuler avec la tranche de la meule. Les meules de tronçonnage abrasives sont prévues pour un meulage périphérique, les forces transversales appliquées à ces meules peuvent les briser. e) Toujours utiliser des flasques de meules en bon état d’un diamètre adapté à la meule choisie. Les flasques adaptés supportent les meules et réduisent ainsi le risque de rupture de celles-ci. f) Le diamètre extérieur et l’épaisseur de l’accessoire doivent se situer dans les limites des caractéristiques assignées de l’outil électrique utilisé. Les accessoires n’ayant pas les dimensions correctes ne peuvent pas être protégés ni contrôlés de manière adaptée. g) L’alésage des meules et des flasques doit être adapté à l’axe de l’outil électrique. Les meules et les flasques dont les trous d’alésage ne sont pas adaptés au matériel de montage de l'outil vont se déséquilibrer, vibrer de manière excessive et peuvent être à l’origine d’une perte de contrôle. h) Ne pas utiliser de meules endommagées. Avant chaque utilisation, vérifier l’absence de fragments et de fissures sur les meules. En cas de chute de l’outil ou de la meule, vérifier l’absence de dommages ou installer une meule en bon état. Après examen et installation de la meule, se placer soi-même et faire placer les personnes présentes hors du plan de la meule rotative et faire fonctionner l’outil pendant une minute à vide à la vitesse maximale. Les meules endommagées vont normalement se casser au cours de cette période d’essai.
i) Porter un équipement de sécurité individuelle. En
fonction de l’application, utilizer un écran facial, des lunettes de sécurité ou des lunettes de protection. Lorsque que cela est approprié, porter un masque anti-poussière, une protection auditive, des gants et un tablier capable d’arrêter les petits fragments abrasifs ou les fragments provenant de l’ouvrage. Les lunettes de sécurité doivent pouvoir arrêter les debris expulsés au cours des différentes opérations. Le masque anti-poussière ou le respirateur doit pouvoir filtrer les particules générées par votre activité. Une exposition prolongée à des bruits de forte intensité peut être à l’origine d’une perte d’acuité auditive. j) Maintenir les personnes présentes à une distance de la zone de travail garantissant leur sécurité. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments provenant de l’ouvrage ou d’une meule endommagée peuvent être expulsés et causer des blessures au-delà de la zone immédiate d’utilisation de l’outil. k) Tenir l’outil électrique uniquement par les surfaces de prise isolées pendant toute opération où l’accessoire de coupe pourrait venir en contact avec des conducteursdissimulés ou avec son propre cordon. Le contact d’un accessoire de coupe avec un conducteur "sous tension" peut mettre les parties métalliques accessibles de l’outil "sous tension" et pourrait infliger un choc électrique à l’opérateur. l) Positionner le cordon à l’écart de l’accessoire rotatif. En cas de perte de contrôle, le cordon peut être coupé ou accroché, entraînant votre main ou votre bras dans l’accessoire rotatif. m) Ne jamais reposer l’outil électrique avant l’arrêt complet de l’accessoire. En tournant, la meule peut agripper la surface et rendre l’outil incontrôlable. n) Ne pas faire fonctionner l’outil en le transportant. Un contact accidentel avec l’accessoire rotatif pourrait accrocher vos vêtements et entraîner l’accessoire sur votre corps. o) Nettoyer régulièrement les fentes d’aération de l’outil électrique. Le ventilateur du moteur attirera les poussières à l’intérieur du boîtier et une accumulation excessive de métal fritté peut provoquer des dangers électriques. p) Ne pas faire fonctionner l’outil électrique à proximité de matériaux inflammables. Les étincelles pourraient enflammer ces matériaux. q) Ne pas utiliser d’accessoires nécessitant des réfrigérants fluides. 02Fre_CM4SB2_US.p65 3/14/14, 8:48 AM17Français
L’utilisation d’eau ou d’autres réfrigérants fluides peut entraîner une électrocution ou un choc électrique. Rebond et avertissements Le rebond est une réaction soudaine d’une meule en rotation lorsque celle-ci est pincée ou accrochée. Le pincement ou l’accrochage provoque un décrochage rapide de la meule en rotation qui force l’outil électrique qui n’est plus contrôlé dans la direction opposée à celle du sens de rotation de la meule au point du coincement. Par exemple, si une meule abrasive est accrochée ou pincée par l’ouvrage, le bord de la meule qui entre dans le point de pincement peut entrer dans la surface du matériau et amener la meule à sortir de la pièce ou à rebondir. La meule peut s’éjecter en direction de l’opérateur ou au loin en fonction du sens de rotation de la meule au point de pincement. Dans de tells conditions, les meules abrasives peuvent aussi se casser. Le phénomène de rebond est le résultat d’une utilisation inadéquate de l’outil et/ou de procédures ou de conditions de fonctionnement incorrectes et il peut être évité en prenant les précautions appropriées indiquées ci-dessous. a) Maintenir solidement l’outil et positionner le corps et le bras de manière à pouvoir résister aux forces de rebond. Toujours utiliser la poignée latérale, le cas échéant, pour contrôler au maximum les rebonds ou les réactions de couple au moment du démarrage. L’opérateur est en mesure de contrôler les réactions de couple ou les forces de rebond, si des précautions appropriées ont été prises. b) Ne jamais placer la main à proximité de l’accessoire en rotation. L’accessoire peut être projeté en arrière sur la main. c) Ne pas positionner le corps dans l’alignement de la meule en rotation. Un rebond propulsera l’outil dans la direction opposée à celle du mouvement de la meule au point où s’est produit l’accrochage. d) Etre particulièrement prudent lors d’opérations sur des coins, des arêtes vives etc. Eviter que l’accessoire ne rebondisse et ne s’accroche. Les coins, les arêtes vives ou les rebondissements ont tendance à accrocher l’accessoire en rotation et à provoquer une perte de contrôle ou un rebond. e) Ne pas monter de chaîne coupante, de lame à ciseler, de meule diamantée segmentée avec un espace périphérique supérieur à 10 mm ou de lame de scie dentée. De telles lames sont souvent à l’origine de rebonds ou de pertes de contrôle. f) Ne pas “bloquer” la meule ou lui appliquer une pression excessive. Ne pas tenter de réaliser une découpe trop profonde. Une surcharge de la meule augmente la charge et la susceptibilité de torsion ou de blocage de la meule à l’intérieur de la coupe et la possibilité de rebond ou de cassure de la meule. g) Lorsque la meule se coince ou si on interrompt la coupe pour une raison quelconque, couper l’alimentation de l’outil et tenir l’outil sans bouger jusqu’à l’arrêt complet de la meule. Ne jamais essayer de sortir la meule de la coupe tant que celle-ci est en mouvement, sinon il peut se produire un phénomène de rebond. Examiner la situation et corriger de manière à éliminer la cause du blocage de la meule. h) Ne pas redémarrer le découpage dans l’ouvrage. Laisser la meule atteindre sa pleine vitesse et la replacer avec précaution dans la coupe. La meule peut se coincer, se rapprocher ou provoquer un rebond si l’outil est redémarré lorsqu’elle se trouve dans l’ouvrage.
i) Utiliser des panneaux ou tout ouvrage
surdimensionné pour réduire le risque de pincement et de rebond de la meule. Les ouvrages de grande dimension ont tendance à fléchir sous l’effet de leur propre poids. Des supports doivent être placés sous l’ouvrage près de la ligne de coupe et du bord de l’ouvrage des deux côtés de la meule. j) Faire très attention lors de la réalisation d’“ouvertures” dans des cloisons existantes ou dans d’autres zones dont la partie arrière n’est pas visible. La meule peut couper des conduites de gaz ou d’eau, des fils électriques ou des objets et entraîner un rebond.
1. Tenir les outils par les surfaces de grippage lors
de la réalisation d’opérations où l’outil de coupe risque d’entrer en contact avec des câbles cachés ou son propre cordon. Un contact avec un fil “sous tension” mettra les parties métalliques de l’outil “sous tension” et électrocutera l’utilisateur.
2. TOUJOURS porter des protecteurs d’oreille lors
de l’utilisation de l’outil pendant de longues périodes. Une exposition prolongée à un son de forte intensité peut endommager l’ouïe de l’utilisateur.
3. NE JAMAIS toucher les parties mobiles.
NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l’outil.
4. NE JAMAIS utiliser l’outil sans que tous les
dispositifs de sécurité ne soient en place. NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité 02Fre_CM4SB2_US.p65 3/14/14, 8:48 AM18Français
ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d’un dispositif ou d’une caractéristique de sécurité, s’assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l’outil.
5. Utiliser l’outil correct.
Ne pas forcer sur un petit outil ou accessoire pour faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu : par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des bûches.
6. NE JAMAIS utiliser un outil motorisé pour des
applications autres que celles spécifiées. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d’emploi.
7. Manipuler l’outil correctement.
Utiliser l’outil de la façon indiquée dans ce mode d’emploi. Ne pas laisser tomber ou lancer l’outil. NE JAMAIS permettre que l’outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.
8. Maintenir toutes les vis, tous les boulons et les
couvercles fermement en place. Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.
9. Ne pas utiliser les outils motorisés si le revêtement
de plastique ou la poignée est fendu. Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d’être réparé.
10. Les lames et les accessoires doivent être
fermement montés sur l’outil. Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l’outil doivent être fixés et serrés fermement.
11. Garder propres les évents d’air du moteur.
Les évents d’air du moteur doivent être maintenus propres de façon que l’air puisse circuler librement tout le temps. Vérifier les accumulations de poussière fréquemment.
12. Utiliser l’outil motorisé à la tension nominale.
Utiliser l’outil motorisé à la tension spécifiée sur sa plaque signalétique. Si l’on utilise l’outil motorisé avec une tension supérieure à la tension nominale, il en résultera une rotation anormalement trop rapide du moteur et cela risque d’endommager l’outil et le moteur risque de griller.
13. NE JAMAIS utiliser un outil défectueux ou qui
fonctionne anormalement. Si l’outil n’a pas l’air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le faire réparer par un centre de service metabo HPT autorisé.
14. NE JAMAIS laisser fonctionner l’outil sans
surveillance. Le mettre hors tension. Ne pas abandonner l’outil avant qu’il ne soit complètement arrêté.
15. Manipuler l’outil motorisé avec précaution.
Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d’être déformé, fendu ou endommagé.
16. Ne pas essuyer les parties en plastique avec du
solvant. Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement.
17. TOUJOURS porter des lunettes des protections
conformes aux exigences des dernières révisions du standard ANSI Z87.1.
18. TOUJOURS porter un masque ou un respirateur
pour se protéger de la poussière et des particules dangereuses générées pendant l’opération.
19. N’utiliser AUCUN autre outil de coupe qu’une
meule diamantée. Employer la meule diamantée spécifiée aux présentes.
20. Ne convient pas à la coupe de matériaux
métalliques. Si la meule diamantée sert à découper des matériaux métalliques, elle risque de se briser ou de voir sa durée de vie considérablement écourtée. Prendre bien soin de ne pas découper de métaux avec la meule.
21. Ne pas démarrer la tronçonneuse quand la meule
diamantée se trouve en contact avec le matériau.
22. L’intérieur du moteur doit rester bien sec.
23. Avant usage, il faut examiner en détail la meule
diamantée pour découvrir toute fissure, cassure, incurvation, etc. Ne pas utiliser de meule diamantée qui présente l’un ou l’autre des défauts ci-dessus. Confirmer de plus l’absence d’anomalie par un test de fonctionnement réel.
24. Procéder au découpage une fois que la pleine
vitesse a été atteinte.
25. Ne PAS appliquer une force excessive.
26. Lors du découpage du béton, du carrelage ou de
la pierre, il ne faut pas dépasser la profondeur de coupe maximale de 25/32” (20 mm).
27. Ne jamais déposer la tronçonneuse tandis que la
meule diamantée tourne. Ne pas arrêter la tronçonneuse non plus quand la meule diamantée est pressée contre le matériau.
28. Faire attention de placer la tronçonneuse dans un
endroit stable et sécuritaire pendant la coupe.
29. Prendre bien soin de l’outil électrique et le garder
30. Définitions pour les symboles utilisés sur cet outil
Pour assurer un fonctionnement plus sûr de cet outil motorisé, metabo HPT a adopté une conception à double insolation. “Double isolation” signifie que deux systèmes d’isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d’électricité connectés à l’outil motorisé à partir du cadre extérieur manipulé par l’utilisateur. Le symbole “ ” ou les mots “Double insulation” (double isolation) apparaissent sur l’outil motorisé ou sur la plaque signalétique. Bien que ce système n’ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d’emploi, y-compris de ne pas utiliser l’outil motorisé dans un environnement humide. Pour garder le système de double isolation effectif, suivre ces précautions :
Seuls les CENTRES DE SERVICE AUTORISES metabo HPT peuvent démonter et remonter cet outil motorisé et uniquement des pièces de rechange metabo HPT garanties d’origine doivent être utilisées.
Nettoyer l’extérieur de l’outil motorisé uniquement avec un chiffon doux légèrement imbibé d’une solution savonneuse et essuyer minutieusement. Ne jamais utiliser des solvants, de l’essence ou des diluants sur les parties en plastique ; sinon le plastique risquerait de se dissoudre.

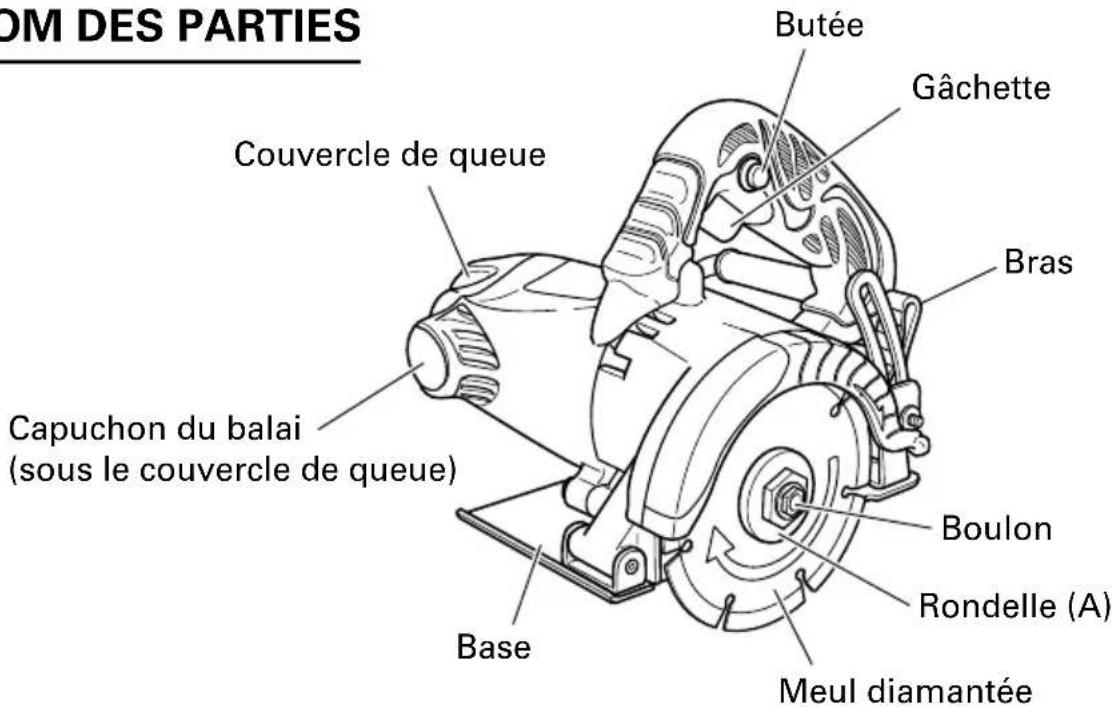

DESCRIPTION FONCTIONNELLE REMARQUE : Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de sécurité contenues dans ce manuel. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires différents de ceux de l’outil motorisé utilisé.
SPECIFICATIONS Moteur Moteur série monophasé à collecteur Source d’alimentation Monophasé 120 V CA 60 Hz / CC Courant 11.6 A Vitesse sans charge 12,500/min Profondeur de coupe max. 1-11/32”(34mm)(diam. de meule 4-3/8”(110mm)) 1-15/64”(31.5mm)(diam. de meule 4-9/64”(105mm)) Meule diamantée 4-3/8”(110mm) diam. externe × 3/64”(1.2mm) épaisseur × 25/32”(20mm) diam. interne Poids (sans cordon) 6.17 lbs (2.8kg) Meul diamantée Rondelle (A) Boulon Bras Couvercle de queue Gâchette Base Fig. 1 Capuchon du balai (sous le couvercle de queue) Butée 02Fre_CM4SB2_US.p65 3/14/14, 8:48 AM21Français
UTILISATIONS 䡬 Coupe et trusquinage du béton. 䡬 Coupe et trusquinage de divers types de pierre. 䡬 Coupe et trusquinage de divers types de carreaux.
S’assurer que la source d’alimentation qui doit être utilisée est conforme à la source d’alimentation requise spécifiée sur la plaque signalétique du produit.
2. Interrupteur d’alimentation
S’assurer que l’interrupteur est sur la position OFF (arrêt). Si la fiche est connectée sur une prise alors que l’interrupteur est sur la position ON (marche), l’outil motorisé démarrera immédiatement risquant de causer de sérieuses blessures.
3. Cordon prolongateur
Quand la zone de travail est éloignée de la source d’alimentation, utiliser un cordon prolongateur d’épaisseur et de capacité nominale suffisante. Le cordon prolongateur doit être aussi court que possible.
AVERTISSEMENT : Tout cordon endommagé devra être
4. Vérifier la prise
Si la prise reçoit la fiche avec beaucoup de jeu, elle doit être réparée. Contacter un électricien licencié pour réaliser les réparations nécessaires. Si une telle prise défectueuse est utilisée, elle peut causer une surchauffe entraînant des dangers sérieux.
5. Montage de la meule diamantée
Pour obtenir des détails, voir “Montage et démontage de la meule diamantée”.
6. Contrôler que le bras de réglage de la profondeur de coupe est solidement

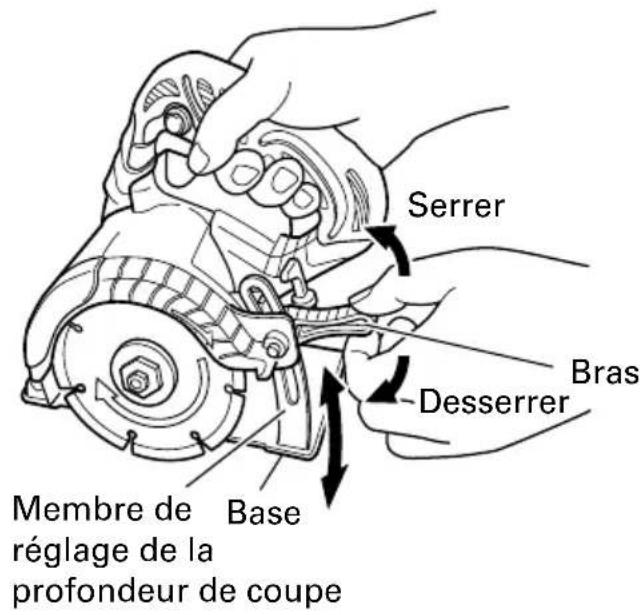

7. Réglage de la profondeur de coupe
(Fig. 2) Abaisser le bras pour le dégager et le lever pour le resserrer. Desserrer le bras et déplacer la base permet de régler la profondeur de coupe. ATTENTION ● Le fait de laisser du jeu au bras pose un risque de blessure. Serrer fermement le bras après avoir réglé la profondeur de coupe. ● Si la profondeur de coupe excède 25/32” (20 mm), il faut effectuer deux coupes successives du matériau (béton ou autre). Ne jamais essayer de couper d’un seul coup; il pourrait y avoir une surchage du moteur et des dommages consécutifs. L’efficacité de la coupe baisserait aussi dans un tel cas. MONTAGE ET DÉMONTAGE DE LA MEULE DIAMANTÉE ATTENTION ● Débrancher sans faute la fiche de la prise électrique pour éviter des conséquences graves.

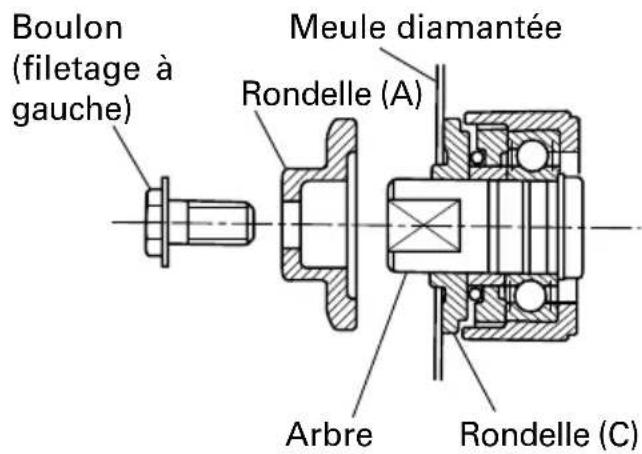

1. Montage de la meule diamantée
(1) Essuyer soigneusement la poussière accumulée sur l’arbre et les rondelles. (2) Comme l’illustre la Fig. 3. les faces concaves des rondelles (A) et (C) doivent être tournées vers la meule diamantée. (3) Fixer solidement le boulon.

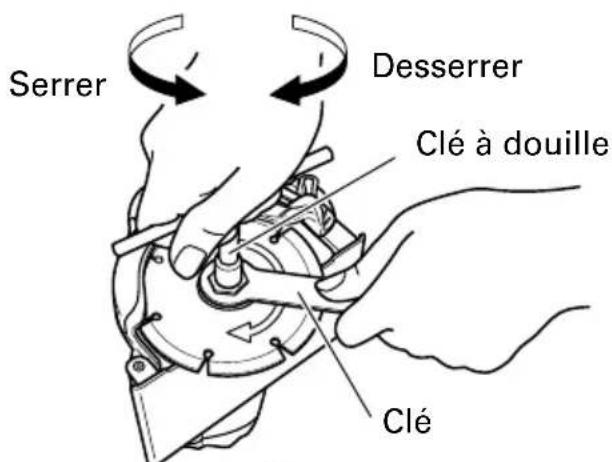

2. Démontage de la meule diamantée
Retirer le boulon avec la clé et la clé à douille fournies. (Fig. 4) ATTENTION ● Une meule diamantée à monter sur cet appareil doit avoir un diamètre interne de 25/32” (20 mm). Aucune autre taille de meule diamantée ne doit servir. Base Serrer Bras Desserrer Membre de réglage de la profondeur de coupe Fig. 2 Rondelle (C) Arbre Meule diamantée Rondelle (A) Boulon (filetage à gauche) Fig. 3 Clé Serrer Desserrer Clé à douille Fig. 4 02Fre_CM4SB2_US.p65 3/14/14, 8:48 AM23Français

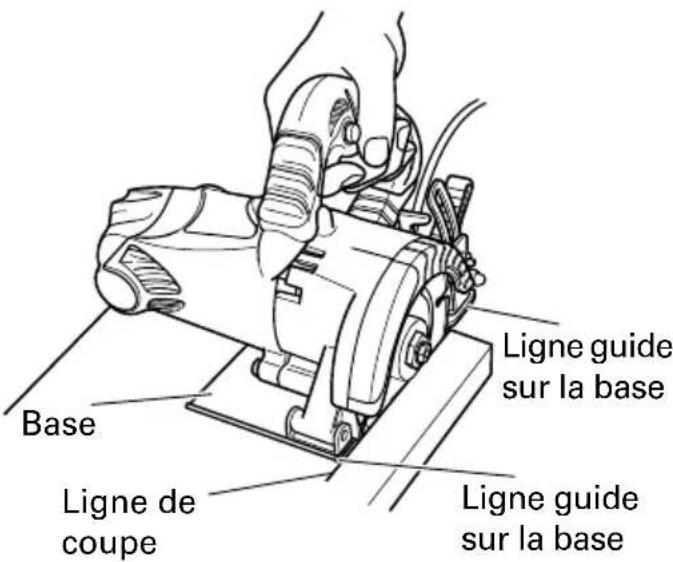

1. Placer le corps de la machine (base) sur le
matériau à découper; utiliser le côté de la base pour aligner la meule diamantée avec la ligne de coupe. (Fig. 5)
2. Commuter l’interrupteur sur marche;
initialement, la meule diamantée ne doit pas toucher le matériau à découper. L’interrupteur d’alimentation se met en marche lorsque la gâchette est tirée avec le doigt et la butée enfoncée, et s'arrête quand la gâchette est relâchée. ATTENTION ● Ne PAS couper le long de courbes ou en angle avec la meule diamantée; ceci risque de l’endommager et d’en écourter grandement la durée de vie. ● Avant d’amorcer la coupe, confirmer que la rotation de la meule diamantée a atteint sa pleine vitesse. ● Si la meule diamantée s’arrête ou produit un bruit anormal en cours de fonctionnement, il faut rapidement éteindre l’appareil. ● Faire toujours en sorte d’empêcher le cordon d’alimentation de s’approcher de la meule diamantée en rotation. ● À la fin d’un travail, extraire la fiche de la prise électrique. ● Fixez la pièce d’ouvrage. Une pièce d’ouvrage fixée avec des dispositifs de fixation ou dans un étau est mieux maintenue qu’avec la main. Fig. 5 Ligne guide sur la base Ligne de coupe Ligne guide sur la base Base 02Fre_CM4SB2_US.p65 3/14/14, 8:48 AM24Français
AVERTISSEMENT : S’assurer de mettre l’interrupteur d’alimentation sur la
position OFF et de déconnecter la fiche de la prise secteur avant l’entretien et l’inspection de la meuleuse. L’utilisation d’une meule fissurée, déformée ou endommagée risque de provoquer une rupture de la meule et d’entraîner la mort ou des blessures graves.
1. Inspection de la meule diamantée
Puisqu’une meule diamantée émoussée résulterait dans une défaillance du moteur et une baisse de l’efficacité, on la remplace sans délai lorsqu’une abrasion devient visible.
2. Inspection des vis
Inspecter régulièrement toutes les vis et s’assurer qu’elles sont serrées à fond. Si l’une des vis était desserrée, la resserrer immédiatement.
AVERTISSEMENT : Utiliser la scie à diamant avec des vis desserrées est
extrêmement dangereux.
3. Entretien du moteur
Le bobinage de l’ensemble moteur est le “coeur” même de l’outil électro- portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau.

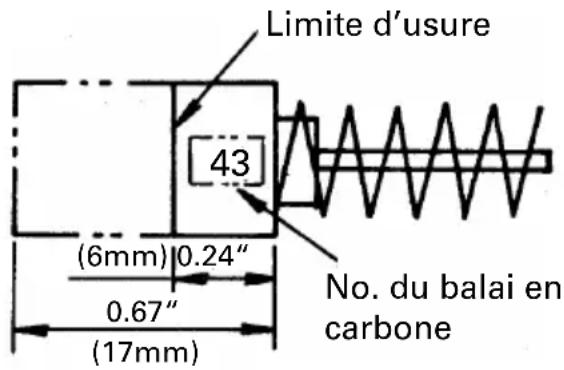

Le moteur utilise des balais en carbone qui sont des pièces qui s’usent. Remplacer un balai en carbone par un nouveau quand il est usé jusqu’à sa limite d’usure. Toujours garder propres les balais en carbone et s’assurer qu’ils glissent librement à l’intérieur des porte-balais. PRECAUTION 䢇 Utiliser la meuleuse avec un balai en carbone qui est usé au-delà de la limite d’usure endommagera le moteur. REMARQUE : Utiliser le balai en carbone metabo HPT No. 43 indiqué sur la Fig. 6. Fig. 6
䡬 Remplacement d’un balai en carbone: Desserrer la vis de fixation et enlever le couvercle arrière de balai. Enlever le chapeau de balai et le balai de charbon. Après avoir remplacé le balai de charbon, ne pas manquer de serrer fermement le chapeau de balai et d’installer le couvercle arrière.
5. Entretien et réparation
Tous les outils motorisés de qualité auront éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE metabo HPT AUTORISE.
6. Liste des pièces de rechange
A: No. élément B: No. code C: No. utilisé D: Remarques PRECAUCIÓN : Les réparations, modifications et inspections des outils électriques metabo HPT doivent être confiées à un service après-vente metabo HPT agréé. Il sera utile de présenter cette liste de pièces au service après-vente
etabo HPT agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. MODIFICATIONS Les outils électriques metabo HPT sont constamment améliorés et modifiés afin d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable. 02Fre_CM4SB2_US.p65 3/14/14, 8:48 AM26Français
AVERTISSEMENT : TOUJOURS utiliser UNIQUEMENT des pièces de rechange
- et des accessoires metabo HPT. NE JAMAIS utiliser de pièce de rechange ou d’accessoires qui ne sont pas prévus pour être utilisé avec cet outil. En cas de doute, contacter metabo HPT pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil. L’utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques. REMARQUE : Les accessoires sont sujets à changement sans obligation de la part de metabo HPT. ACCESSOIRES STANDARD 1 Clé à douille (No. de code 940543) p. 1

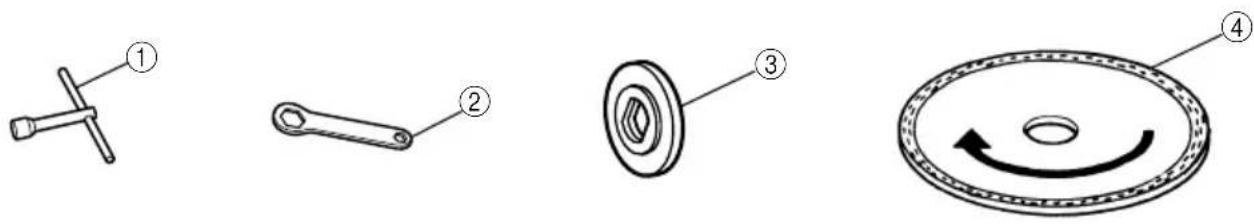

- 2 Clé (No. de code 941057) p. 1
- 3 Rondelle (B) (No. de code 944486) p. 1
- Diamètre du trou 25/32” (20 mm) pour meule diamantée 4 Meule diamantée (No. de code 728726) Diamètre 4” (104 mm), diamètre du trou 7/8” (22.2 mm) REMARQUE : Les spécifications sont sujettes à modification sans aucune obligation de la part de metabo HPT. p. 1
