8500W - Porte de garage LiftMaster - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ouvre-porte de garage à support mural
Marque	LiftMaster
Modèle	8500W
Alimentation	120 V~, 60 Hz, avec prise mise à la terre
Batterie de secours	Intégrée, jusqu'à 24 heures de fonctionnement, 20 cycles
Connectivité	Wi-Fi 2,4 GHz (802.11b/g/n), compatible myQ
Capteurs de sécurité	Protector System® (paire de capteurs photoélectriques), contrôleur de tension de câble
Éclairage	Lampe à DEL de télécommande myQ (programmable)
Commandes	Panneau de contrôle mural Smart Control Panel®, télécommande 893MAX, application myQ
Fonctions intelligentes	Ouverture/fermeture à distance, alertes, programmation horaire, mise à jour logicielle
Minuterie de fermeture	Oui, pour portes sectionnelles uniquement, nécessite lampe myQ
Compatibilité HomeLink	Oui (nécessite kit répéteur pour véhicules avant 2007)
Matériaux	Métal, plastique ABS
Dimensions (approx.)	33 cm × 25 cm × 18 cm
Poids (approx.)	11,3 kg
Température de fonctionnement	-20°C à 50°C

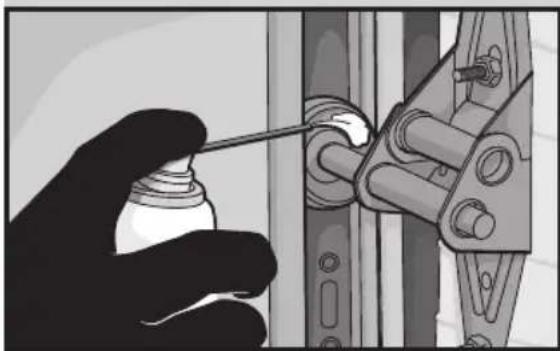

Entretien	Vérification mensuelle de l'équilibre et du système d'inversion ; lubrification annuelle des rouleaux et charnières
Nettoyage	Chiffon humide ; ne pas utiliser de nettoyants liquides sur la lentille de la lampe
Pièces détachées	Disponibles sur LiftMaster.com (télécommande, capteurs, batterie, etc.)
Garantie	Moteur à vie, pièces 5 ans, accessoires 1 an, batterie 1 an
Numéros de série	myQ N/S et N/S produit sur le couvercle avant

FOIRE AUX QUESTIONS - 8500W LiftMaster

Que faire si la porte ne se ferme pas ?

Vérifiez que les capteurs d'inversion de sécurité sont alignés et non obstrués (DEL verte fixe). Si les lumières de l'ouvre-porte clignotent, les capteurs peuvent être mal alignés. Consultez la section Protector System de la notice.

Comment programmer une nouvelle télécommande ?

Appuyez et maintenez le bouton de programmation de la télécommande jusqu'à ce que la DEL s'allume. Appuyez sur la touche souhaitée. Sur l'ouvre-porte, appuyez sur le bouton LEARN puis sur la touche programmée. Les clics confirment la programmation.

L'application myQ ne se connecte pas à l'ouvre-porte

Assurez-vous que le Wi-Fi est activé sur l'ouvre-porte (DEL bleue). Vérifiez la force du signal (2,4 GHz requis). Téléchargez l'application myQ, créez un compte et suivez les instructions de connexion. Consultez LiftMaster.com/Customer-Support.

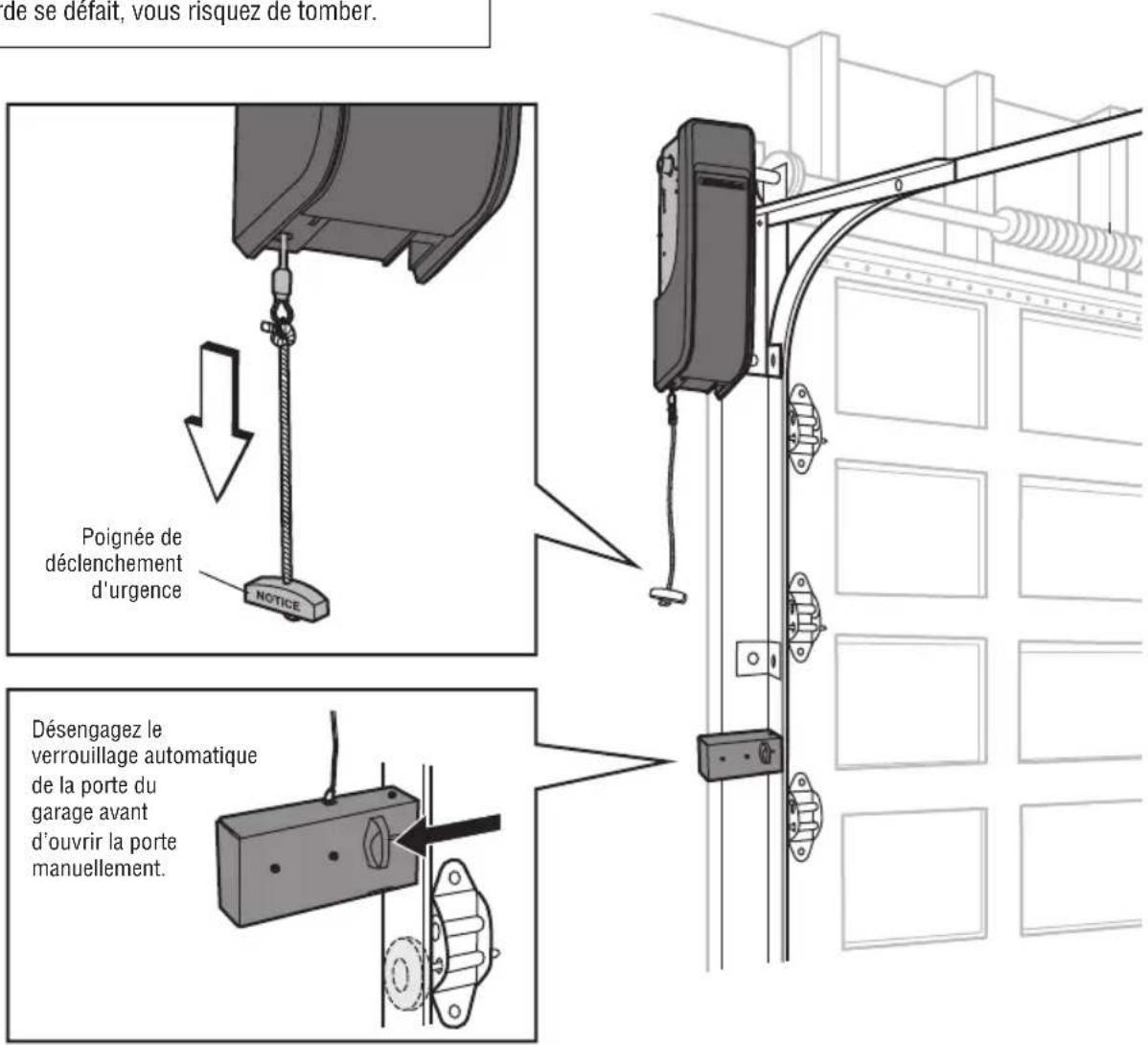

Comment ouvrir la porte manuellement en cas de panne de courant ?

Tirez la poignée de déverrouillage d'urgence vers le bas jusqu'au clic pour désengager le chariot. La porte peut alors être ouverte manuellement. Pour reconnecter, tirez à nouveau jusqu'au clic. Assurez-vous que la porte est fermée avant le déverrouillage.

La porte s'inverse sans raison apparente

Vérifiez le contrôleur de tension de câble. Si un second a été retiré, débranchez et rebranchez l'ouvre-porte deux fois pour réinitialiser. Testez l'équilibre de la porte et les ressorts. Consultez la section Dépannage.

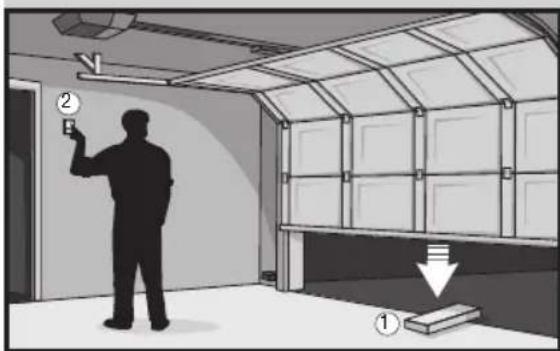

Comment tester le système d'inversion de sécurité ?

Placez une planche de 3,8 cm (2x4 à plat) sous la porte ouverte. Fermez la porte avec la télécommande : elle doit s'inverser au contact. Testez mensuellement. Si elle ne s'inverse pas, répétez la programmation du déplacement.

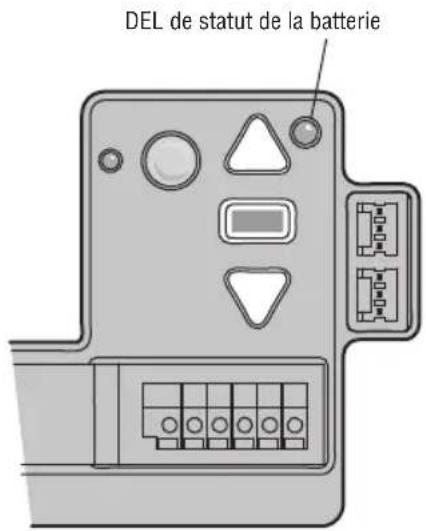

La batterie de secours ne tient pas la charge

Vérifiez la DEL de la batterie : orange clignotant = batterie faible, rouge fixe = à remplacer. En mode batterie, l'ouvre-porte fonctionne plus lentement et certaines fonctions sont désactivées. Remplacez la batterie si nécessaire (modèle spécifique).

Comment effacer la mémoire de l'ouvre-porte ?

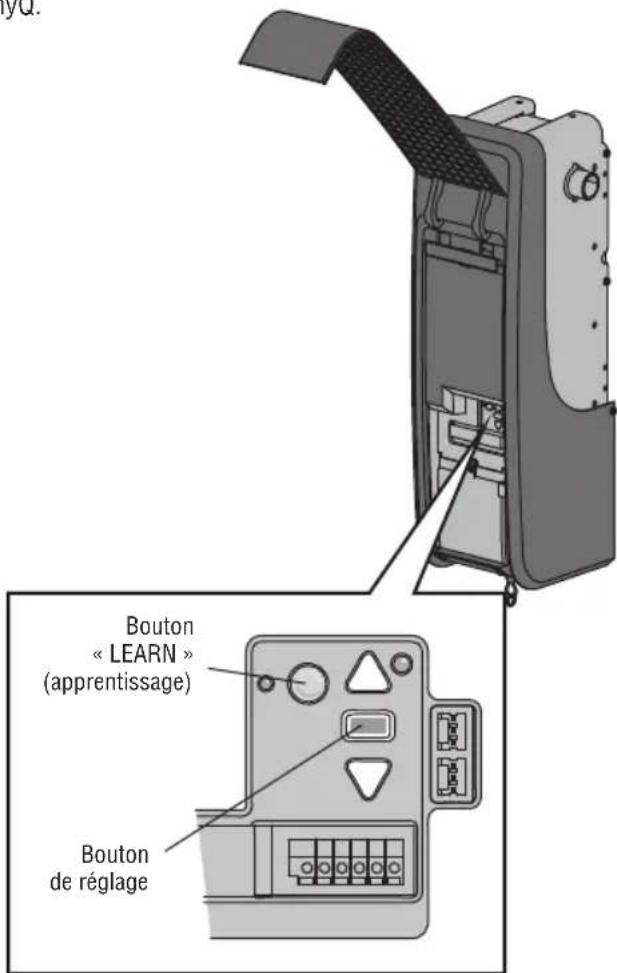

Pour effacer toutes les télécommandes : maintenez le bouton LEARN enfoncé 6 secondes (DEL s'éteint). Pour effacer aussi les accessoires myQ : répétez l'opération immédiatement après. Pour effacer le Wi-Fi : maintenez le bouton de réglage 6 secondes (3 bips).

La télécommande a une portée réduite

Changez l'emplacement de la télécommande dans la voiture. Les portes métalliques ou isolations en aluminium peuvent réduire la portée. Si le problème persiste, vérifiez les piles de la télécommande (CR2032).

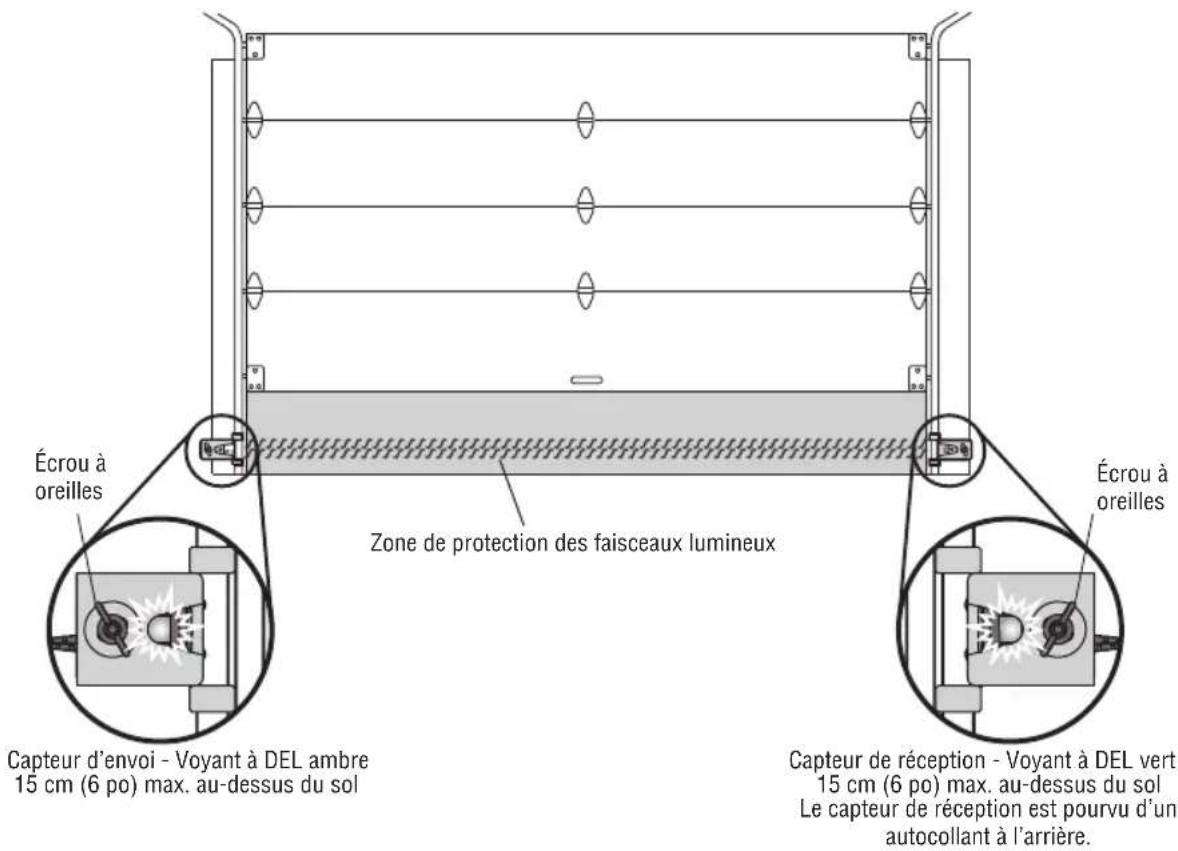

Comment installer le capteur d'inversion de sécurité ?

Montez les capteurs de chaque côté de la porte, à 15 cm maximum du sol. Le capteur d'émission a une DEL ambre, le récepteur une DEL verte. Alignez-les en desserrant les écrous à oreilles jusqu'à ce que les deux DEL soient allumées en continu. Câblez les fils blancs sur la borne blanche et les blanc/noir sur la borne grise.

MODE D'EMPLOI 8500W LiftMaster

Ouvre-porte de garage à support mural Wi-Fi® Modèle 8500W

Ce produit est destiné à être installé uniquement par des techniciens qualifiés en matière de portes de garage. Ce produit peut nécessiter un ajustement des ressorts de la porte et/ou de la configuration des rails. Ce produit n'est pas destiné à être utilisé sur des rails à faible hauteur avec tambour de ramassage extérieur ou sur des portes de garage utilisant des ressorts d'extension.

• Veuillez lire attentivement ce manuel et les documents relatifs à la sécurité ci-joints !
• La porte NE SE FERMERA PAS si le Protector System® et le contrôleur de tension de câble ne sont pas connectés et correctement alignés.
• Des vérifications périodiques de l'ouvre-porte de garage sont nécessaires pour assurer un fonctionnement sûr.
• Le numéro de modèle se trouve sur le couvercle avant de l'opérateur.
• Cet ouvre-porte de garage est UNIQUEMENT compatible avec les accessoires myQ® et Security+ 2.0®.

Enregistrez votre ouvre-porte de garage pour recevoir les mises à jour et les offres de LiftMaster OU inscrivez-vous en ligne à l'adresse suivante : www.prodregister.com/LiftMaster

PHOTOREGISTER® LiftMaster PHOTOREGISTER® LIFTMASTER

Prenez une photo de l'icône de l'appareil photo avec les points (¢)

Envoyez-la par texto au numéro 71403 (É.-U.) ou visitez le site www.liftmaster.photo (mondial)

LiftMaster 300 Windsor Drive Oak Brook, IL 60523

Instructions de sécurité importantes .....23-24

Alimentation....25

Connectez-vous avec votre téléphone intelligent...26-27

Avant de commencer ....26

Tester la puissance du signal Wi-Fi....26

Téléchargez l'application myQ pour créer un compte et vous connecter....27

Télécommande 893MAX....28

Clavier sans fil 28

Effacer la mémoire....28

Programmer la lampe à DEL de la

télécommande myQ....29

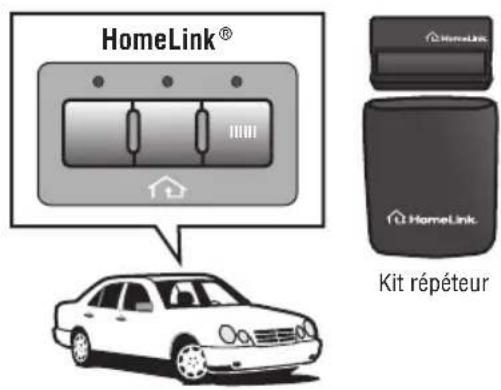

HomeLink....29

Fonctionnement....30-32

Ouvrir la porte manuellement ....30

Commande de porte ....31

Batterie de secours ....31

Protector System (capteurs d'inversion de sécurité) ...32

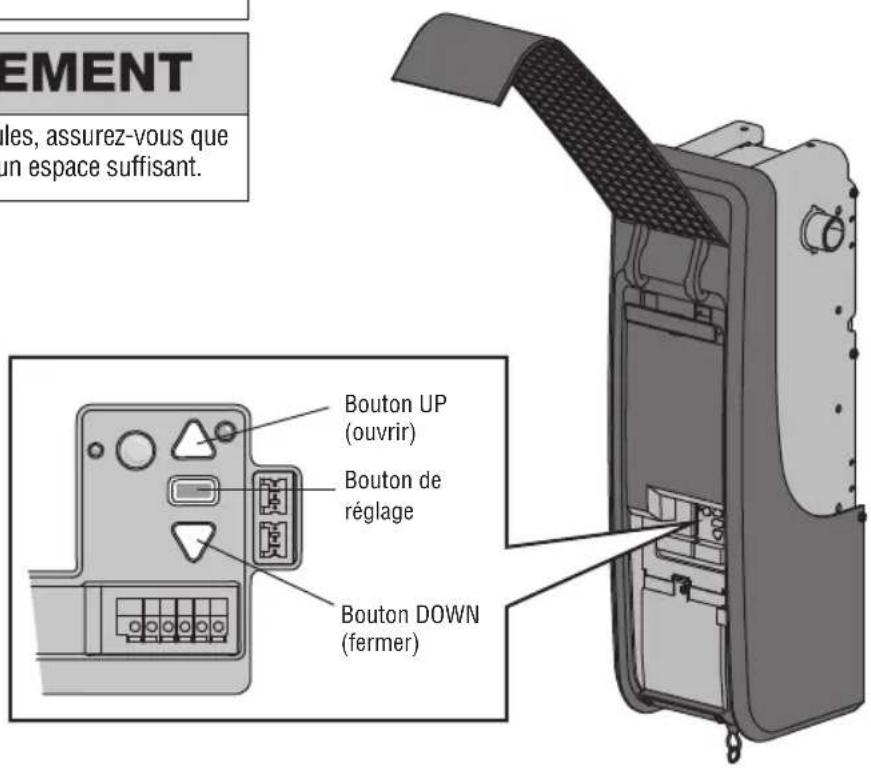

Ajustements ....33-35

Introduction ......33

Programmer le déplacement ....34

Tester le système d'inversion de sécurité....35

Tester le Protector System....35

Entretien....36

Dépannage....37

Guide de sécurité et d'entretien de

l'ouvre-porte de garage automatique....38-39

Pièces détachées ....40

Garantie 40

Numéro de série my Q. :

Notez les renseignements suivants pour références futures :

Numéro de série myQ :

N/S du produit :

Date d'achat :

/ /

Numéros de série

Examen des symboles de sécurité et des notes d'avertissement.

Cet ouvre-porte de garage a été conçu et testé pour offrir un service sûr à condition qu'il soit installé, utilisé, entretenu et testé en stricte conformité avec les instructions et les avertissements de ce manuel.

Lorsque vous voyez ces symboles de sécurité et notes d'avertissement aux pages suivantes, ils vous avertissent du risque de blessures graves voire mortelles si vous ne respectez pas les avertissements qu'ils accompagnent. Le danger peut provenir de quelque chose de mécanique ou d'un choc électrique. Lisez attentivement les avertissements.

AVERTISSEMENT

Mécanique

AVERTISSEMENT

Électrique

Lorsque vous voyez ce mot d'avertissement aux pages suivantes, il vous avertit du risque que votre porte de garage et/ou l'ouvre-porte soit endommagé(e) si vous ne respectez pas les mises en garde qui l'accompagnent. Lisez-les attentivement.

ATTENTION

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques, dont le plomb, qui sont reconnus par l'État de Californie comme provoquant le cancer, des malformations congénitales ou d'autres problèmes de reproduction. Pour en savoir plus, visitez www.P65Warnings.ca.gov.

Fonctionnement sans surveillance

La fonction de minuterie de fermeture (TTC), l'application pour téléphone intelligent myQ et le moniteur de porte de garage et de portail myQ sont des exemples de fermeture sans surveillance et doivent être utilisés UNIQUEMENT avec des portes sectionnelles. Tout dispositif ou fonction permettant à la porte de se fermer sans être dans le champ de vision de cette dernière est considéré comme une fermeture sans surveillance. La fonction de minuterie de fermeture (TTC), l'application pour téléphone intelligent myQ et tout autre appareil myQ doivent être utilisés UNIQUEMENT avec des portes sectionnelles.

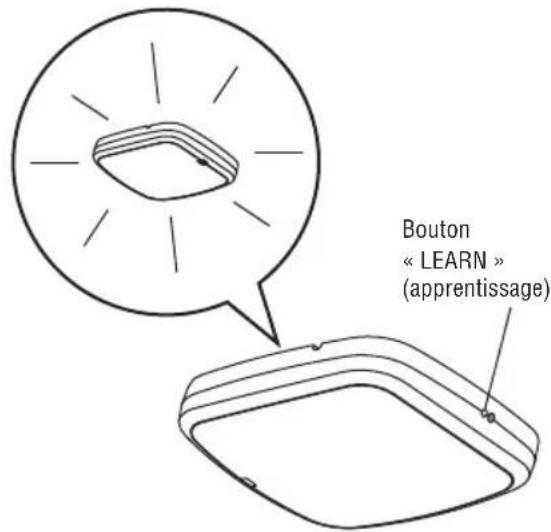

Le voyant DEL de la télécommande myQ doit être installé pour pouvoir utiliser la minuterie de fermeture ou la commande de la porte par téléphone intelligent myQ.

INSTRUCTIONS D'INSTALLATION IMPORTANTES

⚠️ ⚠️ AVERTISSEMENT

Pour réduire le risque de BLESSURES GRAVES voire MORTELLES :

1. LISEZ ET SUIVEZ TOUS LES AVERTISSEMENTS ET INSTRUCTIONS.
2. Installez l'ouvre-porte de garage UNIQUEMENT sur une porte de garage correctement équilibrée et lubrifiée. Une porte mal équilibrée risque de ne PAS s'inverser lorsque cela est nécessaire et pourrait entraîner des BLESSURES GRAVES voir MORTELLES.
3. TOUTES les réparations de câbles, ressorts et autre matériel DOIVENT être effectuées par un technicien en systèmes de portes qualifié AVANT d'installer l'ouvre-porte.
4. Désactivez TOUTES les serrures et retirez TOUTES les cordes connectées à la porte de garage AVANT d'installer l'ouvre-porte pour éviter qu'elles s'enchevêtrent.
5. Dans la mesure du possible, installez l'ouvre-porte à au moins 2,13 m (7 pieds) du sol.
6. Installez le déclencheur d'urgence à portée de main, mais à au moins 1,83 m (6 pieds) du sol et en évitant tout contact avec les véhicules, afin d'éviter tout déverrouillage accidentel.
7. Ne branchez JAMAIS l'ouvre-porte de garage à une source d'alimentation avant d'y être invité.

8. NE portez JAMAIS de montres, bagues ou vêtements amples en installant ou entretenant l'ouvre-porte. Ils peuvent être pris dans les mécanismes de la porte de garage ou de l'ouvre-porte.

9. Installez la commande de porte de garage murale :

10. en vue de la porte du garage.
11. hors de portée des jeunes enfants et à une hauteur minimale de 1,53 m (5 pieds) au-dessus du sol, des paliers, des marches ou de toute autre surface de marche adjacente.
12. loin de TOUTES les pièces mobiles de la porte.
13. Installez le marquage du déclencheur d'urgence. Fixez les marquages sur le déclencheur d'urgence ou à proximité de celui-ci. Installez la plaque d'avertissement de coïncement à côté de la commande de la porte, dans un endroit bien visible.
14. Placez l'étiquette de test d'inversion de sécurité/déverrouillage d'urgence bien en vue à l'intérieur de la porte de garage.

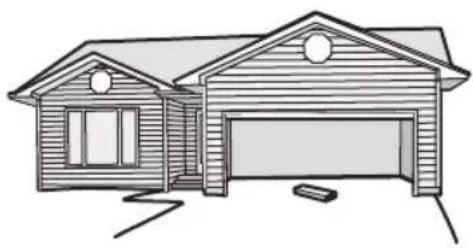

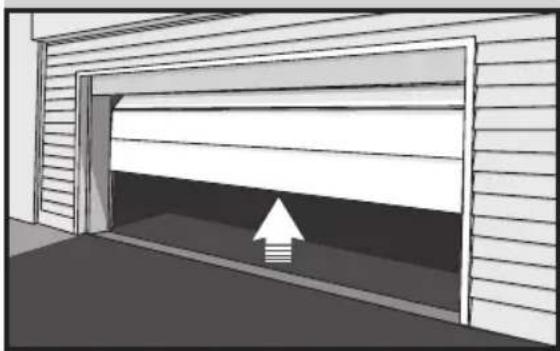

15. Une fois l'installation terminée, testez le système d'inversion de sécurité. La porte DOIT s'inverser au contact d'un objet de 3,8 cm (1-1/2 po) de haut (ou un 2x4 posé à plat) sur le sol.
16. Pour éviter des BLESSURES PERSONNELLES GRAVES voir MORTELLES par électrocution, débranchez TOUTE l'alimentation électrique et la batterie AVANT d'effectuer tout entretien ou toute maintenance.
17. CONSERVEZCES INSTRUCTIONS.

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT

Pour réduire le risque de BLESSURES GRAVES voire MORTELLES :

1. LISEZ ET SUIVEZ TOUS LES AVERTISSEMENTS ET INSTRUCTIONS.

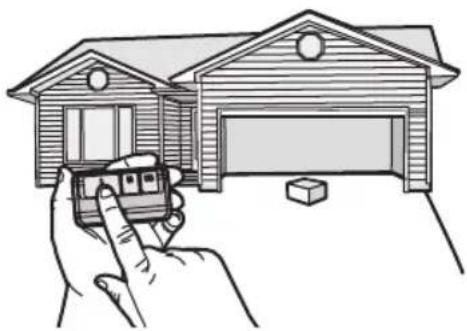

2. Gardez TOUJOURS les télécommandes hors de portée des enfants. Ne permettez JAMAIS aux enfants de manipuler ou de jouer avec les boutons-poussoirs ou les télécommandes de la porte de garage.
3. Activez la porte UNIQUEMENT lorsqu'elle est clairement visible et réglée correctement, et qu'il n'y a pas d'obstacles à son déplacement.
4. Gardez TOUJOURS la porte de garage en vue et loin des personnes et des objets jusqu'à ce qu'elle soit complètement fermée. NE TRAVERSEZ JAMAIS LA PORTE LORSQU'ELLE EST EN MOUVEMENT.
5. PERSONNE NE DEVRAIT PASSER SOUS UNE PORTE ARRÊTÉE OU PARTIELLEMENT OUVERTE.
6. Si possible, utilisez la poignée de déverrouillage d'urgence pour dégager le chariot UNIQUEMENT lorsque la porte de garage est FERMÉE. Soyez prudent lorsque vous utilisez cette poignée pendant que la porte est ouverte. Des ressorts faibles ou cassés ou une porte déséquilibrée peuvent entraîner une chute rapide et/ou inattendue de la porte ouverte et augmenter le risque de BLESSURE GRAVE voire MORTELLE.
7. N'utilisez JAMAIS la poignée de déverrouillage d'urgence à moins que la porte du garage ne soit dégagée de personnes et d'obstacles.

8. N'utilisez JAMAIS la poignée de déverrouillage d'urgence pour ouvrir ou fermer la porte du garage. Si le nœud de la corde se défait, vous risquez de tomber.

9. Après TOUT réglage, le système d'inversion de sécurité DOIT être testé.

10. Le système d'inversion de sécurité DOIT être testé tous les mois. La porte DOIT s'inverser au contact d'un objet d'une hauteur de 3,8 cm (1-1/2 po) (ou un 2x4 à plat) posé sur le sol. Une installation inadéquate de l'ouvre-porte de garage augmente le risque de BLESSURE GRAVE ou MORTELLE.
11. VEILLEZ TOUJOURS À CE QUE LA PORTE DE GARAGE SOIT CORRECTEMENT ÉQUILIBRÉE. Une porte mal équilibrée risque de ne PAS s'inverser lorsque cela est nécessaire et pourrait entraîner des BLESSURES GRAVES voir MORTELLES.
12. TOUTES les réparations de câbles, de ressorts et d'autres éléments, qui sont tous soumis à une tension EXTRÊME, DOIVENT être effectuées par un technicien qualifié en systèmes de portes.
13. Débranchez TOUJOURS l'alimentation électrique de l'ouvre-porte de garage AVANT d'effectuer TOUTERéparation ou d'enlever les couvercles.
14. Ce système de commande est équipé d'une fonction de fonctionnement sans surveillance. La porte pourrait bouger de façon inattendue. NE TRAVERSEZ JAMAIS LA PORTE LORSQU'ELLE EST EN MOUVEMENT.
15. CONSERVEZCES INSTRUCTIONS.

Pour réduire le risque de choc électrique, votre ouvre-porte de garage est équipé d'une fiche de type mise à la terre avec une troisième goupille de mise à la terre. Cette fiche rentre seulement dans une prise de terre. Si la fiche ne rentre pas dans la prise, communiquez avec un électricien qualifié pour faire installer une prise adéquate.

OPTION A - CÂBLAGE TYPIQUE

1. Branchez l'ouvre-porte de garage dans une prise de courant mise à la terre.
2. Ne faites PAS faire fonctionner l'ouvre-porte de garage à ce moment-là.

OPTION B : CONNEXION PERMANENTE DU CÂBLAGE

Si un câblage permanent est requis par votre code local, consultez la procédure suivante.

Pour établir une connexion permanente à travers le trou de 7/8 po à l'arrière de l'ouvre-porte de garage (selon le code local) :

1. Assurez-vous que l'alimentation n'est PAS connectée à l'ouvre-porte et coupez l'alimentation du circuit.
2. Retirez l'ouvre-porte de garage de la barre de torsion, enlevez les vis du couvercle et mettez le couvercle de côté.

3. Coupez le cordon de ligne à 15,2 cm (6 po) au-dessus de la décharge de traction.

4. Serrez la décharge de traction et poussez-la dans l'unité moteur, puis retirez la décharge de traction du cordon d'alimentation.

5. Installez un conduit à 90° (non fourni) ou un adaptateur de câble flexible (non fourni) dans le trou de 7/8 po. Réinstallez l'ouvre-porte de garage sur la barre de torsion.

6. Faites passer les fils dans le conduit, coupez-les à la bonne longueur, puis dénudez-les.

7. Dénudez 1,3 cm (1/2 po) d'isolant des fils noir, blanc et vert existants.

8. Connectez la ligne au fil noir et le neutre au fil blanc à l'aide d'écrous (non fournis). Connectez le fil de terre à la vis de terre verte.

9. Fixez correctement les fils sous des attaches en plastique afin qu'ils n'entrent pas en contact avec les pièces mobiles.

10. Réinstallez le couvercle.

AVERTISSEMENT

Pour éviter les risques de BLESSURE GRAVE ou FATALE par électrocution ou incendie :

• Assurez-vous que l'alimentation électrique n'est PAS connectée à l'ouvre-porte et débranchez l'alimentation du circuit AVANT de retirer le couvercle pour établir une connexion permanente du câblage.
• L'installation et le câblage de la porte de garage DOIVENT être conformes à TOUS les codes électriques et de construction locaux.
• N'utilisez JAMAIS de rallonge, d'adaptateur 2 fils et ne modifiez en AUCUN cas la fiche pour l'adapter à la prise. Assurez-vous que l'ouvre-porte est mis à la terre.

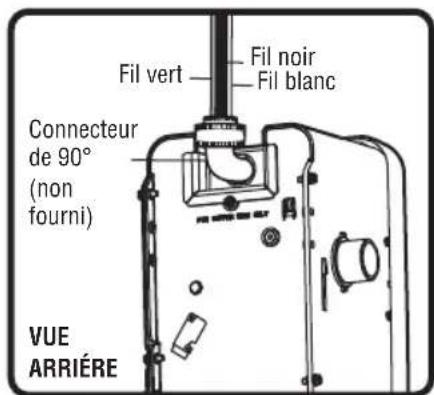

Fil vert Fil noir Fil blanc Connecteur de 90° (non fourni) VUE ARRIÈRE

Conduit flexible Vis de terre verte Fil de terre Serre-fils (non fournis) Fil noir Fil blanc

Connectez-vous avec votre téléphone intelligent

Avant de commencer

Vous aurez besoin de ce qui suit :

• Un téléphone intelligent, une tablette ou un ordinateur portable compatible Wi-Fi
• Connexion Internet à large bande
• Signal Wi-Fi dans le garage (2,4 Ghz, 802.11b/g/n requis)
• Mot de passe de votre réseau Wi-Fi (réseau principal, pas un réseau invité)

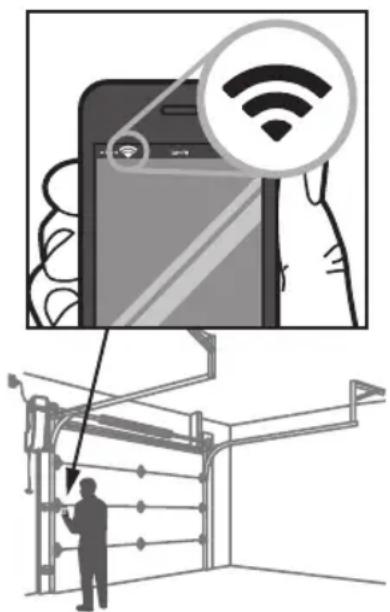

Testez l'intensité du signal Wi-Fi

Assurez-vous que votre appareil mobile est connecté à votre réseau Wi-Fi. Tenez votre appareil mobile à l'endroit où votre ouvre-porte de garage sera installé et vérifiez la force du signal Wi-Fi®.

Vérifiez la force du signal. Si vous voyez que :

Le signal Wi-Fi est fort.

L'ouvre-porte de garage se connectera à votre réseau Wi-Fi.

Le signal Wi-Fi est faible.

L'ouvre-porte de garage se connectera peut-être à votre réseau Wi-Fi. Essayez l'une des options ci-dessous pour améliorer le signal Wi-Fi :

Aucun signal Wi-Fi.

L'ouvre-porte de garage ne se connecte pas à votre réseau Wi-Fi. Essayez l'une des options ci-dessous pour améliorer le signal Wi-Fi :

• Rapprochez votre routeur de l'ouvre-porte de garage pour minimiser les interférences avec les murs et autres objets
• Acheter un prolongateur de portée Wi-Fi

Pour les spécifications de routeur compatibles et l'aide, visitez LiftMaster.com/Customer-Support.

Passez à la page 27.

Connectez-vous avec votre téléphone intelligent

Téléchargez l'application myQ pour créer un compte et vous connecter

Ouvrez et fermez votre porte, recevez des alertes et définissez des horaires à partir de n'importe où. Les ouvre-portes de garage intelligents connectés reçoivent également des mises à jour logicielles afin de garantir que l'ouvre-porte dispose des dernières fonctionnalités opérationnelles.

1. Téléchargez l'application myQ.
2. Créez un compte et connectez-vous.

Pour plus d'information sur la connexion de votre ouvre-porte de garage, visitez Liftmaster.com/Customer-Support.

Statut Wi-Fi
DEL Définition
Bleu Éteint - Le Wi-Fi n'est pas activé. Clignotant - L'ouvre-porte de garage est en mode d'apprentissage Wi-Fi. Allumé en continu - Appareil mobile connecté à l'ouvre-porte de garage.
Bleu et vert Clignotant - Tentative de connexion au routeur.
Vert Clignotant - Tentative de connexion au serveur Internet. Allumé en continu - Le Wi-Fi a été configuré et l'ouvre-porte de garage est connecté à Internet.

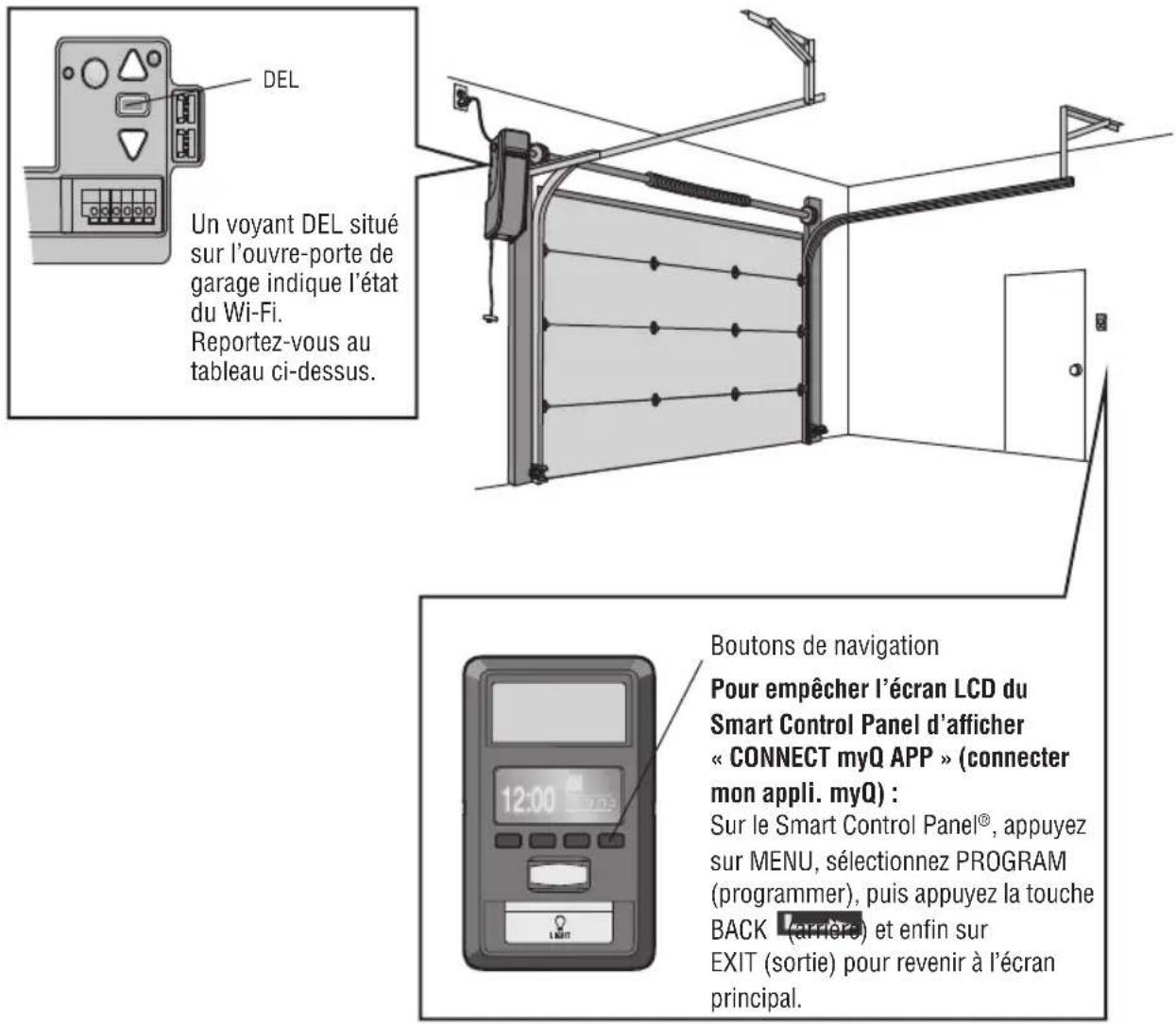

DEL Un voyant DEL situé sur l'ouvre-porte de garage indique l'état du Wi-Fi. Reportez-vous au tableau ci-dessus. Boutons de navigation Pour empêcher l'écran LCD du Smart Control Panel d'afficher « CONNECT myQ APP » (connecter mon appli. myQ) : Sur le Smart Control Panel®, appuyez sur MENU, sélectionnez PROGRAM (programmer), puis appuyez la touche BACK (arrière) et enfin sur EXIT (sortie) pour revenir à l'écran principal.

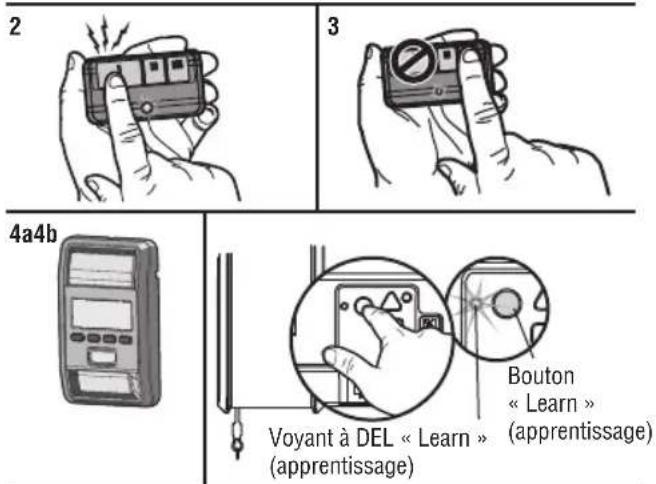

Télécommande 893MAX

Vous trouverez ci-dessous les étapes à suivre pour programmer une nouvelle télécommande ou une télécommande existante. Testez toute télécommande avant de la reprogrammer.

1. Appuyez et maintenez enfoncé le bouton de programmation de la télécommande jusqu'à ce que le voyant à DEL situé à l'avant de la télécommande s'allume.
2. Appuyez et relâchez la touche de la télécommande que vous souhaitez utiliser.
3. Appuyez sur n'importe quel bouton de la télécommande, sauf celui qui vient d'être programmé.
   4a. Sélectionnez Menu > Program (programmer) > Remote (télécommande) et suivez les instructions à l'écran. OU

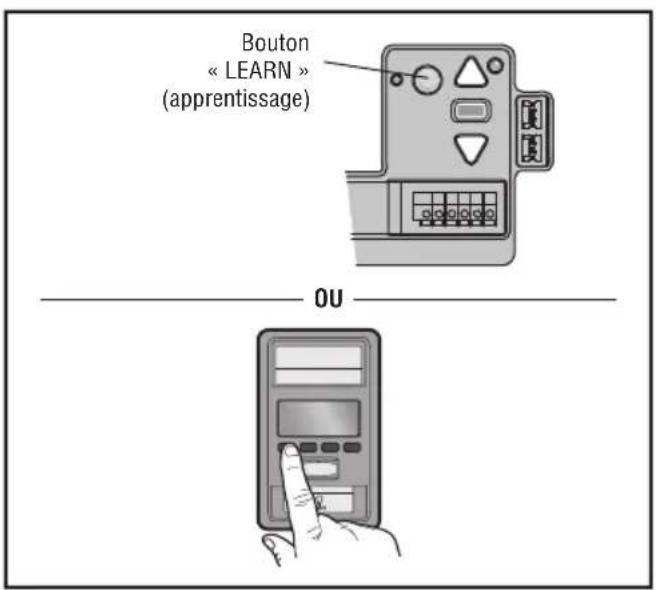

   4b. Appuyez et relâchez le bouton LEARN (apprentissage) de l'ouvre-porte de garage. Le voyant à DEL d'apprentissage s'allume. Dans les 30 secondes...
4. Appuyez sur le bouton de la télécommande programmé à l'étape 2 jusqu'à ce que le voyant de l'ouvre-porte de garage clignote ou que deux clics se fassent entendre.

Pour programmer d'autres types de télécommande ou d'entrée sans clé, reportez-vous aux instructions incluses avec l'appareil ou visitez LiftMaster.com.

1

Clip po

Clip pour pare-soleil

2 3 4a4b Voyant à DEL « Learn » (apprentissage) Bouton « Learn » (apprentissage)

5

“ clic ” “ clic ”

Clavier sans fil

Reportez-vous aux instructions fournies avec votre entrée sans clé ou allez sur LiftMaster.com pour télécharger les instructions.

Pour effacer la mémoire

Effacez toutes les télécommandes et les entrées sans clés.

Appuyez sur le bouton LEARN (apprentissage) et maintenez-le enfoncé jusqu'à ce que le voyant s'éteigne (environ 6 secondes).

Toutes les télécommandes et les entrées sans clé sont maintenant effacées.

Effacez TOUS les appareils (y compris les accessoires compatibles avec myQ)

1. Appuyez sur le bouton LEARN (apprentissage) et maintenez-le enfoncé jusqu'à ce que le voyant à DEL s'éteigne (environ 6 secondes).
2. Appuyez immédiatement sur le bouton LEARN (apprentissage) et maintenez-le enfoncé jusqu'à ce que le voyant à DEL s'éteigne. Tous les codes sont maintenant supprimés.

Effacez le réseau Wi-Fi de l'ouvre-porte de garage

Appuyez sur le bouton de réglage et maintenez-le enfoncé jusqu'à ce que vous entendiez 3 bips (environ 6 secondes).

Effacez le compte myQ

Allez sur myLiftMaster.com pour supprimer votre compte myQ.

yq. Bouton « LEARN » (apprentissage) Bouton de réglage

Programmer la lampe à DEL de la télécommande myQ

La lampe à DEL de la télécommande myQ doit être installé pour pouvoir utiliser la minuterie de fermeture ou la commande de la porte par téléphone intelligent myQ.

La télécommande de votre ouvre-porte de garage a déjà été programmée en usine pour fonctionner avec votre ouvre-porte. Toute télécommande supplémentaire ou de remplacement devra être programmée.

1. Appuyez sur le bouton LEARN (apprentissage) de la lampe jusqu'à ce que le voyant à DEL vert s'allume.
2. Localisez le bouton LEARN (apprentissage) sur l'ouvre-porte de garage.

OU

Sur le Smart Control Panel, allez à Menu > Programme (programme) > myQ Device (appareil myQ).

1. Le code a été programmé lorsque le voyant de la télécommande clignote une fois.

REMARQUE : Le voyant à DEL est très lumineux et clignote pendant la programmation. Ne fixez pas la lumière lorsque vous êtes sur une échelle.

Bouton « LEARN » (apprentissage)

Bouton « LEARN » (apprentissage) OU

HomeLink®

Dans le cas rare où le système HomeLink ne se programme pas avec l'ouvre-porte de garage Security+2.0, installez un ensemble de répétition. Reportez-vous aux instructions HomeLink ci-dessous.

HomeLink est le système pour véhicule. L'image utilisée est uniquement à titre de référence et votre produit peut être différent.

QUAND INSTALLER UN ENSEMBLE DE RÉPÉTITION HOMELINK?

Tous les véhicules de 2006 et plus anciens : un ensemble de répétition est nécessaire et doit être acheté par le propriétaire.

Tous les véhicules de 2007 et plus récents : programmez le HomeLink selon les instructions du véhicule. Si après UNE tentative de programmer le HomeLink à l'ouvre-porte de garage, vous n'y arrivez pas, installez un ensemble de répétition.

COMMENT COMMANDER

Commandez l'ensemble de répétition HomeLink chez un installateur ou appelez le 1-800-355-3515. Pour programmer l'ensemble de répétition HomeLink, consultez les instructions qui y sont jointes ou visitez le site : http://www.homelink.com/program.

FAITS RAPIDES SUR L'INSTALLATION

• Un seul ensemble de répétition est nécessaire par foyer.
• Utilisez différents boutons HomeLink du véhicule si vous programmez plusieurs voitures, bouton 1 première voiture, bouton 2 deuxième voiture... etc.
• La télécommande HomeLink n'est PAS un ouvre-porte de garage.
• Si vous utilisez le répéteur HomeLink avec un ouvre-porte de garage doté d'un système de sauvegarde par batterie, assurez-vous que votre télécommande d'origine est programmée pour l'ouvre-porte de garage et placez-la dans votre boîte à gants pour l'utiliser en cas de panne de courant.
• La télécommande incluse dans cet ensemble de répétition DOIT être conservée pour une programmation ultérieure (nouveau véhicule, nouvel ouvre-porte de garage, etc.).

HomeLink® Kit répéteur

AVERTISSEMENT

Pour éviter d'éventuelles BLESSURES GRAVES voire MORTELLES causées par une porte de garage qui tombe :

• Si possible, utilisez la poignée de déverrouillage d'urgence pour dégager le chariot UNIQUEMENT lorsque la porte de garage est FERMÉE. Des ressorts faibles ou cassés, ou une porte déséquilibrée peuvent entraîner une chute rapide et/ou inattendue d'une porte ouverte.
• N'utilisez JAMAIS la poignée de déverrouillage d'urgence à moins que la porte du garage ne soit dégagée de personnes et d'obstacles.
• N'utilisez JAMAIS la poignée de déverrouillage d'urgence pour ouvrir ou fermer la porte. Si le nœud de la corde se défait, vous risquez de tomber.

Ouvrir la porte manuellement

Désengagez le verrouillage de la porte avant de procéder.

1. La porte doit être entièrement fermée si possible.
2. Tirez vers le bas sur la poignée de déverrouillage d'urgence jusqu'à ce que vous entendiez un clic.
3. Pour reconnecter la porte à l'ouvre-porte de garage, tirez la poignée de déverrouillage d'urgence vers le bas une deuxième fois jusqu'à ce qu'un clic se fasse entendre.

La porte se reconnectera lors de la prochaine ouverture ou fermeture.

de se detrait, vous risquez de tomber. Poignée de déclenchement d'urgence NOTICE Désengagez le verrouillage automatique de la porte du garage avant d'ouvrir la porte manuellement.

Fonctionnement

Commande de porte

Ouvrez/fermez la porte du garage.

Boutons de navigation :

Menu d'accès :

Configuration de l'horloge, Minuterie de fermeture, Verrouillage, Programme, Température, Langue, Réglages de la luminosité, Réglage du contraste, Système d'alerte de maintenance et Configuration Wi-Fi.

Détecteur de mouvement

Bouton Light (lumière)

Conseil : Pour empêcher l'écran LCD du Smart Control Panel d'afficher « CONNECT myQ APP » (connecter mon appli. myQ) :

Sur le Smart Control Panel®, appuyez sur MENU, sélectionnez PROGRAM (programmer) 📁 appuyez sur la touche BACK (arrière), et enfin sur EXIT (sortie) pour revenir à l'écran principal.

Batterie de secours

La batterie de secours permet d'entrer et de sortir de votre garage, même en cas de panne de courant. Lorsque l'ouvre-porte de garage fonctionne sur batterie, l'ouvre-porte de garage fonctionne plus lentement et les lumières, la minuterie de fermeture et les fonctions de fermeture à distance (myQ App) sont désactivées. En mode batterie de secours, la serrure automatique de porte de garage se déverrouille lorsque la porte de garage est ouverte et reste désactivée jusqu'à ce que le courant soit rétabli. En cas de panne de courant, la batterie peut assurer le fonctionnement pendant une durée maximale de 24 heures. Pour une durée de vie maximale de la batterie et pour éviter tout dommage, débranchez la batterie lorsque l'ouvre-porte de garage est débranché pendant une période prolongée.

• DEL verte fixe - Batterie chargée
- DEL verte clignotante - Chargement de la batterie
- DEL orange en continu avec bip sonore - Fonctionnement sur batterie
• DEL orange clignotante avec bip - Pile faible
- DEL rouge en continu avec bip - Remplacez la pile

DEL de statut de la batterie

Fonctionnement

Le Protector System® (capteurs d'inversion de sécurité)

AVERTISSEMENT

Vérifiez que l'alimentation n'est PAS connectée à l'ouvre-porte de garage AVANT d'installer le capteur d'inversion de sécurité.

Pour éviter des BLESSURES GRAVES voire MORTELLES en fermant la porte de garage :

• Raccordez et alignez correctement le capteur d'inversion de sécurité. Ce dispositif de sécurité requis NE DOIT PAS être désactivé.
• Installez le capteur d'inversion de sécurité de sorte que le faisceau ne soit PAS PLUS HAUT que 15 cm (6 po) au-dessus du sol du garage.

La porte ne se fermera pas si les capteurs n'ont pas été installés et alignés correctement.

Lorsque le faisceau lumineux est obstrué ou mal aligné pendant la fermeture de la porte, celle-ci s'inverse. Si la porte est déjà ouverte, elle ne se ferme pas.

Les capteurs peuvent être alignés en desserrant les écrous à oreilles, alignez les capteurs et resserrant les écrous à oreilles. Vérifiez que les voyants à DEL des deux capteurs sont allumés en permanence. Les DEL des deux capteurs s'allument en permanence si elles sont alignées et câblées correctement.

Écrou à oreilles Capteur d'envoi - Voyant à DEL ambre 15 cm (6 po) max. au-dessus du sol Zone de protection des faisceaux lumineux Écrou à oreilles Capteur de réception - Voyant à DEL vert 15 cm (6 po) max. au-dessus du sol Le capteur de réception est pourvu d'un autocollant à l'arrière.

Si l'un des voyants à DEL du capteur est éteint, le capteur n'est pas alimenté :

1. Vérifiez que l'ouvre-porte de garage est bien alimenté.
2. Vérifiez que le fil du capteur n'est pas court-circuité ou cassé.
3. Vérifiez que les capteurs sont correctement câblés ; les fils blancs sur la borne blanche et les fils blancs/noirs sur la borne grise.

Si le voyant à DEL vert du capteur de réception clignote, les capteurs sont obstrués ou mal alignés :

1. Vérifiez que le faisceau lumineux du capteur n'est pas obstrué.
2. Alignez les capteurs.
3. Si le capteur de réception (DEL verte) fait face à la lumière directe du soleil, placez les capteurs sur des côtés opposés de la porte pour assurer un bon fonctionnement.

Introduction

AVERTISSEMENT

Si le capteur d'inversion de sécurité n'est pas correctement installé, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES ou FATALES par une porte de garage qui se ferme.

• Un réglage incorrect des limites de déplacement de la porte de garage perturbera le bon fonctionnement du système d'inversion de sécurité.
• Vous DEVEZ tester le système d'inversion de sécurité après TOUT réglage. La porte DOIT s'inverser au contact d'un objet de 3,8 cm de haut (ou 2x4 posé à plat) sur le sol.

AVERTISSEMENT

Pour éviter d'endommager les véhicules, assurez-vous que la porte complètement ouverte offre un espace suffisant.

L'ouvre-porte de votre garage est conçu avec des commandes électroniques pour faciliter la configuration et les réglages. Les réglages vous permettent de programmer l'endroit où la porte s'arrêtera en position ouverte (UP) et fermée (DOWN). Les commandes électroniques détectent la quantité de force nécessaire pour ouvrir et fermer la porte.

REMARQUE : Si quelque chose interfère avec l'ouverture de la porte, celle-ci s'inverse. Si quelque chose interfère avec la descente de la porte, celle-ci s'inverse.

EMENT les, assurez-vous que un espace suffisant. Bouton UP (ouvrir) Bouton de réglage Bouton DOWN (fermer)

Ajustements

1 Programmer le déplacement

AVERTISSEMENT

Si le capteur d'inversion de sécurité n'est pas correctement installé, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES ou FATALES par une porte de garage qui se ferme.

• Un réglage incorrect des limites de déplacement de la porte de garage empêchera le bon fonctionnement du système d'inversion de sécurité.
• Vous DEVEZ tester le système d'inversion de sécurité après TOUT réglage. La porte DOIT s'inverser au contact d'un objet de 3,8 cm de haut (ou 2x4 posé à plat) sur le sol.

Remarque : Pendant la programmation de la course, les boutons UP (ouverture) et DOWN (fermeture) peuvent être utilisés pour déplacer la porte selon les besoins. Pendant la configuration de la force automatique, la porte s'ouvre et se ferme automatiquement.

1 Appuyez sur le bouton de réglage et maintenez-le enfoncé jusqu'à ce que le bouton UP (ouverture) commence à clignoter et/ou qu'un bip se fasse entendre. Les capteurs d'inversion de sécurité seront déconnectés pendant le processus de programmation du déplacement.

2 Appuyez et maintenez le bouton UP (ouverture) jusqu'à ce que la porte soit dans la position UP (haute) souhaitée.

3 Une fois que la porte est dans la position UP (ouverte) souhaitée, appuyez et relâchez le bouton de réglage. Les lumières de l'ouvre-porte de garage clignoteront deux fois et le bouton DOWN (fermeture) commencera à clignoter.

4 Appuyez et maintenez le bouton DOWN (fermeture) jusqu'à ce que la porte soit dans la position DOWN (basse) souhaitée.

5 Une fois que la porte est dans la position DOWN (descendue) souhaitée, appuyez et relâchez le bouton de réglage. Les lumières de l'ouvre-porte de garage clignoteront deux fois. Le programme du déplacement est maintenant terminée. Si les lumières de l'ouvre-porte de garage clignotent 5 fois, la programmation est terminée de déplacement n'ont pas été réglé le programme le processus de

2 Configuration de la force automatique

Lorsque les positions de montée et de descente ont été réglées manuellement, les capteurs d'inversion de sécurité se reconnectent et deviennent opérationnels. L'ouvre-porte entre ensuite dans une opération de détection de force en déplaçant automatiquement la porte pour l'ouvrir et la fermer. L'ouvre-porte de garage émet une alerte sonore et visuelle avant d'ouvrir et de fermer automatiquement la porte. L'ouvre-porte de garage émettra trois bips, confirmant que la configuration de la force automatique s'est déroulée avec succès. Le réglage est terminé.

Si vous entendez un long bip après que la porte ait tenté de se déplacer, cela signifie que le réglage de la force automatique ne s'est pas déroulé correctement. Veuillez recommencer à l'étape 1 de Programmer le déplacement.

3 Faites un test pour vérifier le système d'inversion de sécurité.

AVERTISSEMENT

Si le capteur d'inversion de sécurité n'est pas correctement installé, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES ou FATALES par une porte de garage qui se ferme.

• Le système d'inversion de sécurité DOIT être testé tous les mois.
• Vous DEVEZ tester le système d'inversion de sécurité après TOUT réglage. La porte DOIT s'inverser au contact d'un objet d'une hauteur de 3,8 cm (1-1/2 po) (ou un 2x4 à plat) posé sur le sol.

1 La porte étant complètement ouverte, placez une planche de 3,8 cm (1 1/2 pouce) (ou un 2x4 à plat) sur le sol, au centre, dessous la porte du garage.

2 Appuyez sur le bouton poussoir de la télécommande pour fermer la porte. La porte DOIT s'inverser lorsqu'elle entre en contact avec la planche.

Si la porte s'arrête mais ne se réouvre pas :

1. Répétez la programmation du déplacement (voir l'étape de réglage 1) ;
2. Répétez le test d'inversion de sécurité.
   Si le test continue d'échouer, appelez un technicien qualifié en systèmes de portes.

4 Tester le Protector System®

AVERTISSEMENT

Si le capteur d'inversion de sécurité n'est pas correctement installé, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES ou FATALES par une porte de garage qui se ferme.

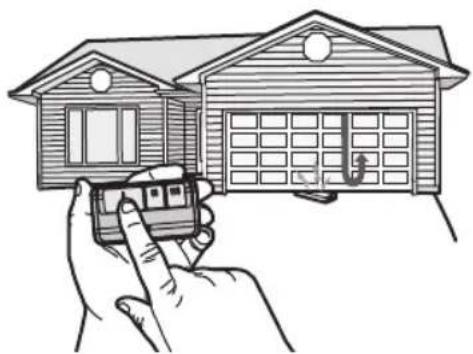

1 Ouvrez la porte. Placez un obstacle sur le chemin de la porte.

2 Appuyez sur le bouton poussoir de la télécommande pour fermer la porte. La porte ne bougera pas de plus d'un pouce (2,5 cm).

L'ouvre-porte de garage ne se fermera pas à partir d'une télécommande si le témoin lumineux de l'un ou l'autre des capteurs est éteint (ce qui vous avertit du fait que le capteur est mal aligné ou obstrué).

Si l'ouvre-porte de garage ferme la porte lorsque le capteur d'inversion de sécurité est obstrué (et que les capteurs ne sont pas à plus de 6 po [15 cm] du sol), appelez un technicien qualifié en systèmes de portes.

Planification de l'entretien

TOUS LES MOIS

• Activez manuellement la porte. Si elle est déséquilibrée ou pliée, appelez un technicien qualifié en systèmes de porte.
• Vérifiez que la porte s'ouvre et se ferme complètement. Ajustez si nécessaire, voir page 34.
• Tester le système d'inversion de sécurité. Ajustez si nécessaire, page 35.

CHAQUE ANNÉE

- Huilez les rouleaux, les roulements et les charnières des portes. L'ouvre-porte de garage ne nécessite pas davantage de lubrification. N'appliquez pas de la graisse sur les rails de la porte.

- Testez la batterie de secours et envisagez de la remplacer pour vous assurer que l'ouvre-porte de garage fonctionnera en cas de panne de courant.

Test de la batterie de secours :

1. Débranchez l'ouvre-porte de garage du courant alternatif. Le voyant à DEL de l'état de la batterie s'allumera en orange fixe (l'ouvre-porte fonctionne sur la batterie) ou clignotera (batterie faible).
2. Ouvrez et fermez la porte à l'aide de la télécommande ou de la commande de porte.
3. En mode batterie de secours, la serrure automatique de porte de garage se déverrouille lorsque la porte de garage est ouverte et reste désactivée jusqu'à ce que le courant soit rétabli.
4. Branchez l'ouvre-porte du garage. Vérifiez que la DEL de la batterie clignote en vert, indiquant que la batterie est en cours de chargement.

LAMPE À DEL DE LA TÉLÉCOMMANDE myQ

• Débranchez la lampe avant de la nettoyer.
• Utilisez un chiffon légèrement humidifié pour le nettoyage.
• N'utilisez PAS de nettoyants liquides sur la lentille de la lampe.

Batterie de la télécommande

AVERTISSEMENT

Pour éviter d'éventuelles BLESSURES GRAVES voire MORTELLES :

• Ne laissez JAMAIS de jeunes enfants s'approcher des piles.
• En cas d'ingestion de la pile, prévenez immédiatement un médecin.

Pour réduire les risques d'incendie, d'explosion ou de brûlures chimiques respectez ce qui suit :

- Remplacez la pile UNIQUEMENT avec des piles CR2032 de 3 V.

- Ne rechargez, démontez, chauffez PAS à plus de 100 °C (212 °F) et n'incinérez PAS.

Ouvrez le boîtier en l'écartant au milieu (1), ensuite de chaque côté (2 et 3) avec le clip de pare-soleil.

Rem avec CR2 1 2 3

Remplacez seulement avec une batterie CR2032 de 3 V.

AVIS : Cet appareil est conforme à la Partie 15 du Règlement de la FCC et des normes RSS d'Industrie Canada exemptes de permis. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences qui peuvent causer le fonctionnement indésirable de l'appareil.
Les modifications ou les changements non expressément approuvés par la partie responsable de la conformité peuvent annuler l'autorité de l'utilisateur à utiliser l'équipement.
Cet appareil doit être installé pour qu'un minimum de 8 po (20 cm) de distance soit maintenu entre les utilisateurs, les passants et l'appareil.
Cet appareil été testé et s'est avéré conforme aux limites d'un appareil numérique de classe B selon la partie 15 des règlements de la FCC et des normes ICES d'Industrie Canada. Ces limites ont pour objet de fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement produit, utilise et peut rayonner de l'énergie radiofréquente et, s'il n'est pas installé et utilisé conformément aux instructions, il risque de causer des interférences nuisibles aux communications radio. Toutefois, il n'est pas possible de garantir l'absence d'interférences dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou TV, ce qui peut être déterminé en l'éteignant puis en le rallumant, l'utilisateur est invité à essayer de corriger l'interférence en prenant au moins l'une des mesures suivantes :
- Réorientez ou déplacez l'antenne de réception.
- Augmentez la distance entre l'équipement et le récepteur.
- Connectez l'équipement à une prise située sur un circuit différent de celui auquel le récepteur est connecté.
- Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

L'ouvre-porte de garage ne fonctionne ni à partir de la commande de la porte ni à partir de la télécommande :

• L'ouvre-porte de garage est-il alimenté en électricité ? Branchez une lampe dans la prise. Si elle ne s'allume pas, vérifiez la boîte de fusible ou le disjoncteur. (Certaines prises sont contrôlées par un interrupteur mural.)
• Avez-vous désactivé tous les verrouillages de porte? Examinez les avertissements relatifs aux instructions d'installation à la page 23.
• Y a-t-il une accumulation de glace ou de neige sous la porte? La porte pourrait être gelée au sol. Retirez tout ce qui pourrait bloquer.
• Le ressort de la porte de garage est peut-être cassé. Faites-le remplacer.

Ma télécommande n'active pas la porte de garage :

• Vérifiez que la fonction de verrouillage n'est pas activée sur la commande de la porte.
• Reprogrammez la commande de la porte.
• Si la télécommande n'active toujours pas la porte, vérifiez les codes de diagnostic pour vous assurer que l'ouvre-porte de garage fonctionne correctement.

La télécommande a une courte portée :

• Changez l'emplacement de la télécommande dans votre voiture.
• Certaines installations peuvent avoir une portée plus courte en raison d'une porte métallique, d'une isolation à feuille d'aluminium ou d'un revêtement métallique de garage.

La porte n'ouvre pas complètement :

• Vérifiez le verrouillage électrique des portes.
- Quelque chose obstrue-t-il la porte? Est-elle déséquilibrée ou y a-t-il des ressorts brisés? Retirez l'obstruction ou réparez la porte.

La porte ouvre, mais ne se ferme pas :

• Vérifier le moniteur de tension du câble. Si un 2e contrôleur de tension de câble a été retiré, débranchez et rebranchez l'ouvre-porte de garage deux fois pour le réinitialiser.
• Si les lumières de l'ouvre-porte de garage clignotent, vérifiez les capteurs d'inversion de sécurité (voir page 32).
• Si les lumières de l'ouvre-porte de garage ne clignotent pas et qu'il s'agit d'une nouvelle installation, voir l'étape de réglage 1. Pour les installations existantes, voir ci-dessous. Répétez le test d'inversion de sécurité une fois le réglage terminé.

La porte s'inverse sans raison apparente et les lumières de l'ouvre-porte de garage ne clignotent pas :

• Vérifiez le moniteur de tension du câble (voir l'étape 4 de l'installation). Si un 2e contrôleur de tension de câble a été retiré, débranchez et rebranchez l'ouvre-porte de garage deux fois pour le réinitialiser.
• Quelque chose obstrue-t-il la porte? Tirez la poignée de déclenchement d'urgence. Faites fonctionner la porte manuellement. Si elle est déséquilibrée ou pliée, appelez un technicien qualifié en systèmes de porte.
• Dégagez toute glace ou neige de la zone du plancher du garage où la porte se ferme.
• Révisez l'étape 1 de réglage.

Répétez le test de sécurité inverse après les réglages.

Ma porte ne se ferme pas :

Le capteur d'inversion de sécurité doit être connecté et aligné correctement avant que l'ouvre-porte de garage ne se déplace dans le sens de la descente.

- Vérifiez que les capteurs de sécurité sont correctement installés, alignés et libres de toute obstruction.

L'ouvre-porte de garage semble forcer pour ouvrir la porte :

- La porte est peut-être déséquilibrée ou les ressorts sont peut-être cassés. Fermez la porte et utilisez la

poignée de déclenchement d'urgence pour déconnecter la porte. Ouvrez et fermez la porte manuellement. Une porte adéquatement équilibrée restera à n'importe quel endroit du déplacement tout en étant entièrement supportée par ses ressorts. Si ce n'est pas le cas, déconnectez l'ouvre-porte de garage et appelez un technicien qualifié en systèmes de porte.

Le moteur de l'ouvre-porte de garage émet un bref bourdonnement, puis ne fonctionne pas :

• Les ressorts de la porte de garage sont peut-être cassés. Voir ci-dessus.
• Si le problème se produit lors du premier fonctionnement de l'ouvre-porte de garage, il se peut que la porte soit verrouillée. Désactivez le verrouillage électrique de la porte.

L'ouvre-porte de garage ne fonctionnera pas en raison d'un manque d'alimentation électrique :

• Désactivez manuellement le verrouillage électrique de la porte.
• Utilisez la poignée de déverrouillage d'urgence pour déconnecter la porte. La porte peut être ouverte et fermée manuellement. Lorsque l'alimentation en électricité est rétablie, tirez sur le déclenchement manuel une deuxième fois.
• En mode de sauvegarde par batterie, l'ouvre-porte devrait pouvoir fonctionner jusqu'à 20 fois.

La porte perd ses limites :

- Collier mal serré. Serrez le collier et reprogrammez les limites (voir l'étape de réglage 1).

L'ouvre-porte de garage se déplace lorsque la porte fonctionne :

• Un léger mouvement est normal pour ce produit. Si les mouvements sont excessifs, le collier peut être usé de façon prématurée.
• Vérifiez que la barre de torsion ne se déplace pas excessivement vers la gauche ou la droite.
• Vérifiez que la barre de torsion ne bouge pas visiblement de haut en bas lorsqu'elle tourne.
• Vérifiez que l'ouvre-porte est monté à angle droit par rapport à l'arbre du vérin. Sinon, déplacez le support de fixation.

La porte du garage émet des bips et le voyant rouge clignote : La charge de la batterie est faible ou la batterie est morte.

- Remplacez la batterie.

La commande par téléphone intelligent myQ, les dispositifs myQ sans fil et la minuterie de fermeture ne fonctionnent pas :

• En mode Batterie de secours, la commande par téléphone intelligent myQ, les appareils sans fil myQ et le minuteur de fermeture sont désactivés.
• Le voyant DEL de la télécommande myQ doit être installé pour permettre l'utilisation de la minuterie de fermeture ou de la commande par téléphone intelligent myQ de la porte. Branchez la lampe à DEL de la télécommande myQ et assurez-vous qu'elle est programmée pour l'ouvre-porte de garage. L'activation de la minuterie de fermeture et de la commande par téléphone intelligent myQ peut durer jusqu'à 5 minutes.

Le connecteur de la serrure de porte automatique ne s'adapte pas à la fiche de l'ouvre-porte :

Les anciens modèles de serrure de porte 24 V sont incompatibles. Utilisez la serrure de porte automatique modèle 841LM.

La serrure automatique de la porte du garage ne s'active pas lorsque la porte du garage s'ouvre ou se ferme :

En mode batterie de secours, la serrure automatique de porte de garage se déverrouille lorsque la porte de garage est ouverte et reste désactivée jusqu'à ce que le courant soit rétabli.

Guide de sécurité et d'entretien de l'ouvre-porte de garage automatique

Sécurité de l'ouvre-porte de garage – Une décision automatique

La porte de garage est l'objet de la maison le plus gros qui bouge. Une porte de garage et un dispositif d'ouverture mal réglés peuvent exercer une force mortelle lorsque la porte se ferme, ce qui peut entraîner le piégeage d'enfants ou d'adultes et des blessures pouvant être mortelles.

L'installation, l'utilisation, l'entretien et les tests appropriés de la porte de garage et de l'ouvre-porte appropriés sont nécessaires pour avoir un système sécuritaire et sans problème.

Une utilisation imprudente ou permettre à des enfants de jouer avec les commandes de l'ouvre-porte ou de l'utiliser sont également des situations dangereuses qui peuvent mener à des conséquences tragiques. Quelques précautions simples peuvent protéger votre famille et vos amis d'un danger potentiel.

Veuillez lire attentivement les conseils de sécurité et d'entretien contenus dans ce guide et conservez-le pour référence. Vérifiez le fonctionnement de votre porte de garage et de l'ouvre-porte pour vous assurer qu'ils fonctionnent de manière sûre et sans problème.

Veillez à lire tous les renseignements importants en matière de sécurité du manuel de votre ouvre-porte de garage car ils fournissent plus de détails et de considérations en matière de sécurité que ce qui peut être fourni avec ce guide.

L'ouvre-porte de garage n'est pas un jouet.

Parlez avec vos enfants de la sécurité relative à la porte de garage et l'ouvre-porte. Expliquez les dangers de se retrouver coincé sous la porte.

Tenez-vous loin d'une porte en mouvement.

Gardez TOUJOURS les émetteurs et les télécommandes hors de la portée des enfants. Ne laissez pas les enfants jouer avec les émetteurs ou d'autres télécommandes ou les utiliser.

Le bouton poussoir mural doit être hors de portée des enfants, à au moins 1,5 m (5 pieds) de la surface la plus proche et éloigné de toute pièce mobile. Installez et utilisez le bouton à un endroit où vous pouvez clairement voir la porte de garage se fermer.

Gardez la porte en vue jusqu'à ce qu'elle se ferme complètement lorsque vous utilisez le bouton-poussoir ou l'émetteur mural.

L'entretien de routine peut éviter des tragédies

Faites des inspections et des tests de votre porte de garage et votre système d'ouvre-porte tous les mois comme faisant partie de votre routine. Relisez le guide de l'utilisateur de la porte ainsi que de l'ouvre-porte. Si vous n'avez pas de guide de l'utilisateur, communiquez avec le fabriquant et demandez l'exemplaire pour votre modèle précis. Recherchez le numéro de modèle de votre ouvre-porte au dos de l'unité d'alimentation.

AVERTISSEMENT - Les ressorts sont sous tension élevée. Seules les personnes qualifiées devraient en faire le réglage.

Vérifiez visuellement la porte et l'installation :

• En commençant par la porte en position fermée, utilisez la déconnexion manuelle de l'ouvre-porte pour déconnecter la porte.
• Vérifiez s'il y a des signes d'usure ou de dommage sur les charnières, les galets, les ressorts et les panneaux de la porte.
• Ces pièces peuvent nécessiter une lubrification périodique. Consultez le manuel du propriétaire pour connaître les conseils d'entretien.
• Si vous constatez des signes d'endommagement, contactez un technicien de systèmes de portes expérimenté pour obtenir de l'aide.
• Vérifiez que la hauteur de l'œil photo n'est pas supérieure à 6 po du sol du garage.

Effectuez un test de la porte pour vérifier qu'elle fonctionne correctement :

• Ouvrez et fermez manuellement la porte à l'aide des poignées ou de points de prise appropriés.
• La porte devrait bouger librement sans difficulté.
• La porte devrait être équilibrée et rester partiellement ouverte de 0,9 à 1,2 mètre du sol.
• Si vous détectez des signes de mauvais fonctionnement, contactez un technicien qualifié en systèmes de portes pour obtenir de l'aide.

Effectuez un test des fonctions de sécurité de l'ouvre-porte :

• Reconnectez l'ouvre-porte à la porte en utilisant la déconnexion manuelle et ouvrez la porte.
• Placez une planche de 2x4 à plat dans le passage de la porte (1) et essayez de la fermer (2). La porte doit s'arrêter lorsqu'elle entre en contact avec le 2x4, puis s'inverser.
• Obstruez le capteur photoélectrique en agitant un objet devant le capteur essayez de fermer la porte. La porte ne doit pas se fermer si le bouton-poussoir mural n'est pas maintenu manuellement pendant le fonctionnement.
• Si l'ouvre-porte ne fonctionne pas comme décrit, contactez un technicien formé aux systèmes de portes pour obtenir de l'aide.

Pièces détachées

Pour voir les pièces détachées pour votre ouvre-porte de garage, identifiez le numéro de modèle sur le panneau d'extrémité de l'ouvre-porte et visitez LiftMaster.com/Customer-Support pour télécharger ou imprimer le manuel d'installation.

Garantie

GARANTIE LIMITÉE LIFTMASTER®

LiftMaster (le « Vendeur ») garantit au premier acheteur au détail de ce produit, pour la résidence dans laquelle ce produit est installé à l'origine, qu'il est exempt de défauts de matériaux et/ou de fabrication pendant une période spécifique définie ci-dessous (la « Période de garantie »). La période de garantie commence à partir de la date de l'achat.

PÉRIODE DE GARANTIE
Pièces Moteur Accessoires Batterie de secours
5 ans À vie 1 an 1 an

Le bon fonctionnement de ce produit dépend du respect des instructions en ce qui a trait l'installation, le fonctionnement, l'entretien et les tests. Le défaut de respecter ces instructions de façon stricte annulera cette garantie dans son entièrement.

Si, pendant la Période de garantie limitée, ce produit semble présenter un défaut couvert par cette garantie limitée, appelez le 1-800-528-9131, sans frais, avant de démonter ce produit. Lorsque vous appelez, vous serez avisé des instructions de désassemblage et d'expédition. Vous pourrez ensuite envoyer le produit ou ses pièces en port payé et assuré selon les instructions de notre centre de services pour la réparation sous garantie. Veuillez inclure une brève description du problème et la preuve d'achat comportant une date avec tout produit retourné pour réparation sous garantie. Les produits renvoyés au Vendeur pour réparation sous garantie, dont la réception par le Vendeur est confirmée comme étant défectueuse et couverte par la présente garantie limitée, seront réparés ou remplacés (à la seule discrétion du Vendeur), sans frais pour vous, et renvoyés prépayés. Les pièces défectueuses seront réparées ou remplacées avec des pièces neuves ou remises à neuf à la seule discrétion du vendeur. [Vous êtes responsable de tout coût de désinstallation ou d'installation du produit ou de toute pièce.]

TOUTE GARANTIE TACITE POUR CE PRODUIT, Y COMPRIS SANS S'Y LIMITER, TOUTE GARANTIE TACITE DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UNE QUELCONQUE UTILISATION, EST LIMITÉE À LA DURÉE DE LA GARANTIE LIMITÉE CI-DESSUS POUR LES PIÈCES CONNEXES ET LES GARANTIES NON TACITES EXISTERONT OU SERONT APPLIQUÉES APRÈS CETTE PÉRIODE. Certaines provinces n'autorisent pas les limitations de durée de garantie implicite, dans ce cas, cette disposition ne s'appliquerait pas. CETTE GARANTIE LIMITÉE NE COUVRE PAS LES DOMMAGES QUI NE PROVIENNENT PAS DE DÉFAUT, QUI SONT CAUSÉS PAR UNE MAUVAISE INSTALLATION, UTILISATION OU ENTRETIEN (Y COMPRIS SANS S'Y LIMITER À L'ABUS, L'EMPLOI ABUSIF, LE DÉFAUT NE PAS AVOIR EFFECTUÉ L'ENTRETIEN NÉCESSAIRE ET RAISONNABLE, DES RÉPARATIONS NON AUTORISÉES OU TOUTE ALTÉRATION DU PRODUIT), LES FRAIS DE MAIN-D'OEUVRE POUR LA RÉINSTALLATION D'UN APPAREIL RÉPARÉ OU REMPLACÉ, LES ÉLÉMENTS DE REMPLACEMENT OU DONT LA DURÉE DE VIE EST ACHEVÉE (P. EX., LES BATTERIES DES ÉMETTEURS DE LA TÉLÉCOMMANDE) OU DES APPAREILS INSTALLÉS À DES FINS NON RÉSIDENTIELLES. CETTE GARANTIE LIMITÉE NE COUVRE PAS LES PROBLÈMES LIÉS À LA PORTE DE GARAGE OU LA QUINCAILLERIE DE LA PORTE DE GARAGE, Y COMPRIS SANS S'Y LIMITER, AUX RESSORTS DE LA PORTE, AUX GALETS, À L'ALIGNEMENT DE LA PORTE OU AUX CHARNIÈRES. CETTE GARANTIE LIMITÉE, NE COUVRE PAS NON PLUS LES PROBLÈMES CAUSÉS PAR DES INTERFÉRENCES. EN AUCUN CAS LE VENDEUR NE PEUT ÊTRE TENU RESPONSABLE DES DOMMAGES QUI DÉCOULENT, SONT LIÉS OU SONT EN RAISON DE L'UTILISATION OU DE L'INCAPACITÉ D'UTILISER CE PRODUIT. EN AUCUN CAS LE VENDEUR PEUT ÊTRE TENU RESPONSABLE DE RUPTURE DE GARANTIE, RUPTURE DE CONTRAT, NÉGLIGENCE OU RESPONSABILITÉ STRICTE QUI EXCÈDE LE COÛT DU PRODUIT COUVERT PAR LES PRÉSENTES. PERSONNE N'EST AUTORISÉ À ASSUMER POUR NOUS TOUTE AUTRE RESPONSABILITÉ AYANT TRAIT À LA VENTE DE CE PRODUIT.

Certaines provinces n'autorisent pas l'exclusion ou la limitation de dommages circonstanciels ou conséquents, dans ce cas, cette disposition ne s'appliquerait pas. Cette garantie vous donne des droits légaux spécifiques et vous pouvez également avoir d'autres droits, qui varient d'une province à l'autre.
