CA8 - Support mural Crimson - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural
Marque	Crimson
Modèle	CA8
Capacité de charge maximale	300 lb (136 kg)
Types d'installation pris en charge	Solives en bois, béton, Unistrut
Outils nécessaires	Mèche à bois 4 mm (5/32"), mèche à maçonnerie 10 mm (3/8"), clé à douille 1/2", marteau (si nécessaire)
Contenu du colis	Support mural CA8, instructions d'installation
Garantie	10 ans contre les défauts de matériaux et de fabrication
Matériaux	Acier durable (estimation)
Compatibilité des écrans	Écrans plats jusqu'à 300 lb (136 kg)
Installation sur solives en bois	Perçage de 65 mm de profondeur avec mèche à bois de 4 mm
Installation sur béton	Perçage de 38 mm de profondeur avec mèche à maçonnerie de 10 mm ; densité du béton ≥ 2000 psi
Installation sur Unistrut	Utilisation du kit de fixation HU4 (vendu séparément)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de nettoyants abrasifs
Sécurité	Ne pas dépasser la charge maximale ; installer uniquement sur des surfaces structurelles ; en cas de doute, contacter un installateur qualifié
Pièces détachées et accessoires	Kit d'ancrage d'expansion HE38 (non inclus), kit de fixation Unistrut HU4 (non inclus)

FOIRE AUX QUESTIONS - CA8 Crimson

Quels sont les types de murs compatibles avec le support mural Crimson CA8 ?

Le support mural CA8 peut être installé sur des solives en bois, du béton (densité minimale 2000 psi) et des rails Unistrut à l'aide du kit HU4 (vendu séparément).

Quel est le poids maximal d'écran supporté par le CA8 ?

La capacité de charge maximale est de 300 lb (136 kg). Ne jamais dépasser cette limite.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une mèche à bois de 4 mm (5/32"), d'une mèche à maçonnerie de 10 mm (3/8"), d'une clé à douille 1/2" et éventuellement d'un marteau.

Le support mural CA8 est-il livré avec des chevilles ?

Non, le kit ne contient pas d'ancrages d'expansion. Pour les installations sur béton, vous devez vous procurer le kit HE38 (vendu séparément).

Comment installer le support sur des solives en bois ?

Assurez-vous que les trous sont centrés sur les solives. Percez un trou de 65 mm de profondeur avec une mèche à bois de 4 mm, puis fixez le support avec les vis fournies.

Comment installer le support sur du béton ?

Percez un trou de 38 mm de profondeur avec une mèche à maçonnerie de 10 mm. Utilisez des ancrages d'expansion adaptés (kit HE38) et vissez solidement.

Puis-je installer le support sur un rail Unistrut ?

Oui, à condition d'utiliser le kit de fixation HU4 (vendu séparément). Suivez les instructions fournies avec le kit.

Quelle est la garantie du support mural Crimson CA8 ?

Crimson AV offre une garantie de 10 ans contre les défauts de matériaux et de fabrication. Cette garantie s'applique uniquement aux achats effectués aux États-Unis.

Comment entretenir le support mural CA8 ?

Nettoyez régulièrement avec un chiffon doux et sec. Évitez les produits abrasifs ou chimiques qui pourraient endommager la finition.

Que faire si je ne comprends pas les instructions d'installation ?

Contactez le service clientèle de Crimson AV ou faites appel à un installateur qualifié. Une installation incorrecte peut entraîner des dommages ou des blessures.

MODE D'EMPLOI CA8 Crimson

N'utilisez pas ce produit à une fin non spécifiée expressément par Crimson AV. Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l'installation, veuillez contacter le service clientèle de Crimson AV ou un installateur qualifié. Crimson AV n'est pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects.

NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.

WEIGHT CAPACITY

Poids maximal de l'écran

300lb / 136kg

TOOLS REQUIRED

Peu de bois de 4 mm - 5/32". peu maçonnerie 10m - 3/8". 1/2" Clé à douille. Marteau si nécessaire.

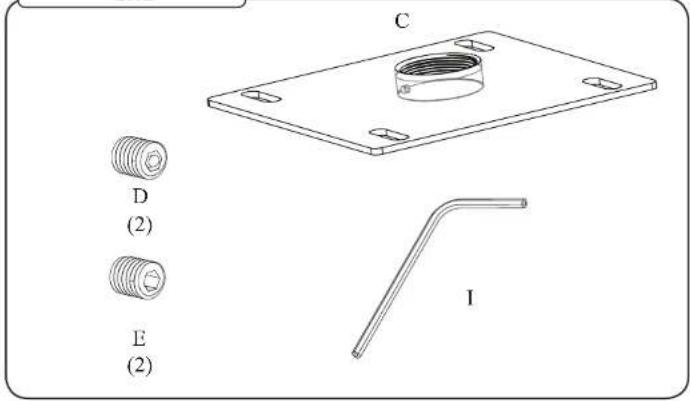

PACKAGE CONTENTS

Contenido del paquete Contenu de l'FR allage

CA8

Instructions d'installation

1a

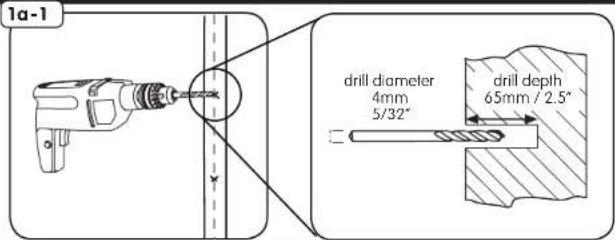

WOOD JOIST INSTALLATION

EN

Veiller à ce que les trous sont au centre des solives de bois.

Utilisez un 4mm - 5 / 32" bits du bois pour faire un 65mm / 2.5" trou profond sur les marques.

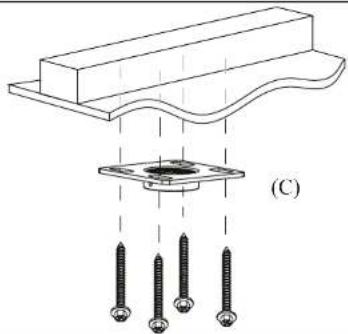

1a-2

Utilisez un 10mm-3/8" bits de maçonnerie pour faire un 38mm/1.5" trou profond sur les marques.

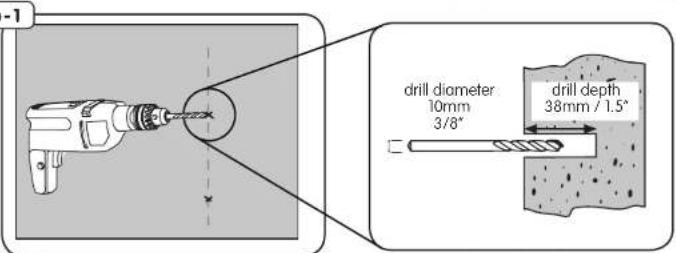

1b-1

Installez seulement sur les surfaces de structure, faite de béton avec une densité d'au moins 2000psi.

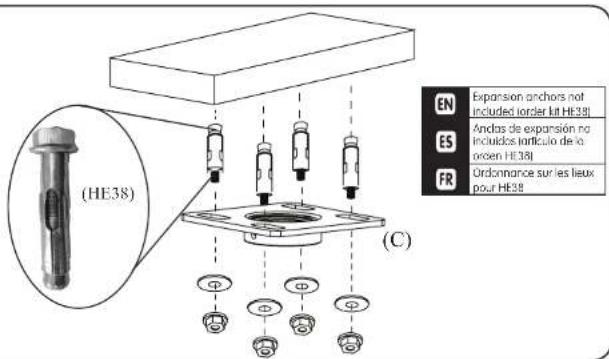

1b-2

(HE38) (C) EN Expansion anchors not included iorder kit HE38] ES Andas de expansión no incluidos [artículo de la orden HE38] FR Ordonnance sur les lieux pour HE38

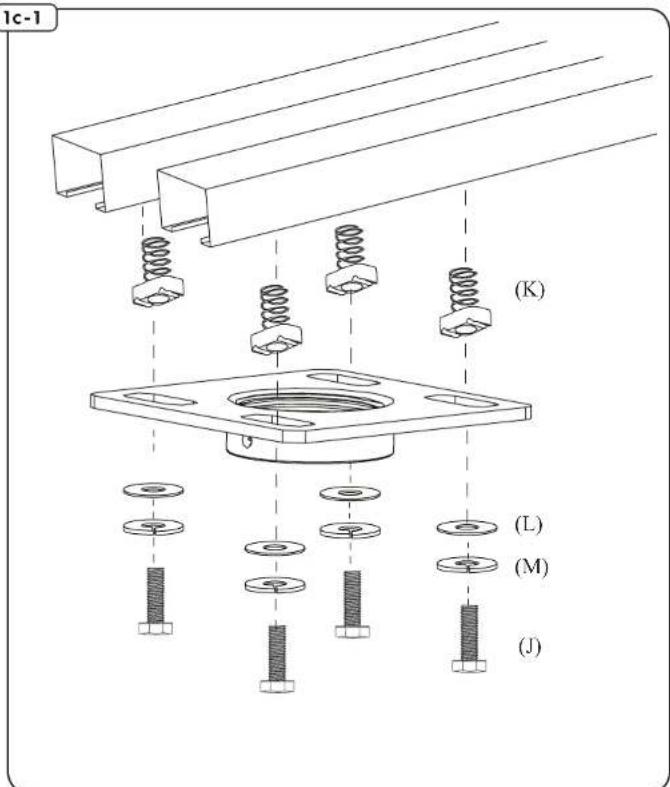

1c-1

UNISTRUT INSTALLATION

EN Attach to unistrut using kit HU4

FR Installer le sur Unistrut. HU4 Utiliser le kit de matériel

1c-1

Nous vous félicitons pour l'achat de ce produit Crimson! Vous venez d'acquérir un produit réalisé à partir de matériaux durables et d'une conception ingénieuse jusque dans les moindres détails. Crimson AV LLC est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matériaux et de fabrication.

Crimson AV LLC rejette toute responsabilité relativement à quelque problème pouvant être associé à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Crimson AV LLC réfute toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage quelconque. Crimson AV LLC réfute toute responsabilité pour des dommages résultant de l'utilisation ou de l'impossibilité d'utiliser des produits Crimson AV LLC. Crimson AV LLC réfute également toute responsabilité pour quelque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main d'oeuvre pour la réparation de produits Crimson AV LLC par une personne ne travaillant pas pour Crimson AV LLC.

Les spécifications sont sujettes à changement sans préavis.

WARRANTY CONTINUED

EN

NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: CRIMSON PRODUCT WARRANTY APPLIES ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY SPECIFIC WARRANTY INFORMATION.
