Caractéristiques techniques	Robot tondeuse WORX Landroid WA0860
Type de produit	Robot tondeuse
Surface de tonte maximale	600 m²
Largeur de coupe	18 cm
Hauteur de coupe réglable	20 à 60 mm
Temps de charge	90 minutes
Autonomie	60 minutes
Poids	9,2 kg
Connectivité	Wi-Fi intégré
Application mobile	Compatible avec l'application WORX Landroid
Maintenance	Nettoyage régulier des lames et de la coque
Sécurité	Système de détection d'obstacles et arrêt automatique
Garantie	2 ans
Accessoires inclus	Câble de délimitation, piquets, chargeur
Informations supplémentaires	Fonctionne sur terrain incliné jusqu'à 35%

FOIRE AUX QUESTIONS - Landroid WA0860 WORX

Comment démarrer le WORX Landroid WA0860 pour la première fois ?

Pour démarrer le WORX Landroid WA0860, assurez-vous que la batterie est complètement chargée. Installez les limites de votre pelouse selon le manuel, puis appuyez sur le bouton d'alimentation situé sur l'appareil.

Que faire si le robot tondeuse ne se charge pas ?

Vérifiez que la station de charge est correctement connectée à une source d'alimentation et que le câble n'est pas endommagé. Assurez-vous également que les contacts de la batterie sont propres et exempts de débris.

Comment régler la hauteur de coupe du WORX Landroid WA0860 ?

Pour régler la hauteur de coupe, utilisez le levier de réglage situé sous le châssis du robot. Modifiez-le à la hauteur souhaitée en fonction de la longueur de votre pelouse.

Le robot ne retourne pas à la station de charge, que faire ?

Vérifiez que la station de charge est bien positionnée et qu'il n'y a pas d'obstacles bloquant le chemin. Assurez-vous également que les capteurs de proximité ne sont pas obstrués par des salissures.

Comment nettoyer le WORX Landroid WA0860 ?

Pour nettoyer le robot, utilisez un chiffon humide pour enlever la saleté et les débris. Évitez d'utiliser des produits chimiques agressifs. Assurez-vous que l'appareil est éteint avant de le nettoyer.

Que faire si les lames sont usées ou endommagées ?

Si les lames sont usées, remplacez-les par des lames de rechange compatibles avec le WORX Landroid WA0860. Assurez-vous de suivre les instructions du manuel pour le remplacement.

Comment mettre à jour le logiciel du WORX Landroid WA0860 ?

Pour mettre à jour le logiciel, connectez le robot à l'application WORX Landroid sur votre smartphone. Suivez les instructions dans l'application pour vérifier et installer les mises à jour disponibles.

Le robot fait trop de bruit, que puis-je faire ?

Vérifiez si des débris sont coincés dans les lames ou si les lames sont endommagées. Un entretien régulier peut également aider à réduire le bruit. Si le problème persiste, contactez le service client.

Comment ajuster les paramètres de programmation ?

Utilisez l'application WORX Landroid ou le panneau de contrôle sur le robot pour accéder aux paramètres de programmation. Vous pouvez y définir les jours et heures de tonte souhaités.

Est-ce que le WORX Landroid WA0860 peut fonctionner sous la pluie ?

Oui, le WORX Landroid WA0860 est conçu pour être résistant à l'eau. Cependant, il est recommandé de ne pas l'utiliser pendant des pluies fortes ou des tempêtes.

MODE D'EMPLOI Landroid WA0860 WORX

Contenu de la boîte Vos outils

	Bienvenue
p. 03	Coordonnées
	La sécurité avant tout
p. 04	Consignes de sécurité importantes
	Découverte du produit
p. 05	Contenu de la boîte
p. 06	Fonctionnement
	Prise en main
p. 07	Installation
	Pour référence
p. 21	Dépannage
p. 21	Données techniques
p. 22	Déclaration de conformité

Merci d'avoir acheté un ACS Worx

Nous sommes là pour vous aider:

Assistance

Site du propriétaire de Landroid

https://account.worxlandroid.com/login

AVERTISSEMENT: lisez tous les avertissements de sécurité et toutes les instructions.

Le non-respect des avertissements et des instructions peut entraîner une électrocution, un incendie et/ou des blessures graves.

Lisez attentivement les instructions pour faire fonctionner la machine en toute sécurité.

Conservez tous les avertissements et instructions afin de pouvoir les consulter ultérieurement.

Symboles

Avertissement

Lisez le manuel d'utilisation.

Les déchets de produits électriques ne doivent pas être jetés avec les déchets ménagers.

Recyclez-les lorsque des installations existent.

Consultez les autorités locales ou le revendeur pour obtenir des conseils concernant le recyclage.

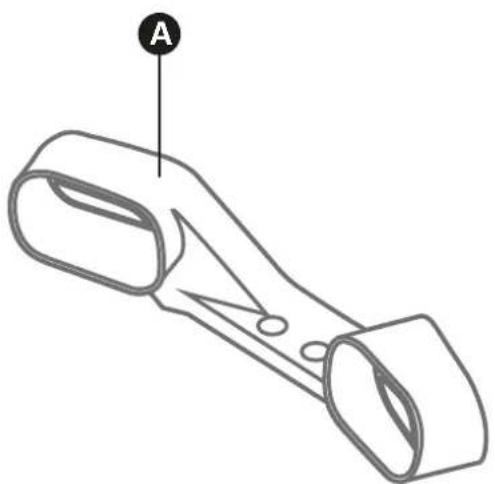

CONTENU DE LA BOÎTE

L'option ACS permet au Landroid de détecter les obstacles tels que les arbres et le mobilier, et de tourner en conséquence pour les éviter. Elle donne des « yeux » à votre Landroid.

Le Android utilise des capteurs à ultrasons, de classe automobile, pour détecter les obstacles et les éviter. L'ACS détecte des objets de plus de 20 cm de hauteur et de plus de 25 mm de largeur. Notez que si la hauteur de l'herbe est supérieure à 20 cm, l'ACS la considérera comme un obstacle ; par conséquent, elle ne sera pas coupée. Si c'est le cas, il est recommandé de désactiver la fonction ACS (via l'écran ou l'application).

L'ACS est désactivé quand :

• le Landroid est soulevé ou bloqué ;
• le Landroid démarre, l'ACS est alors désactivé pendant quelques secondes ;
• le Landroid retourne à la station de charge en passant sur le câble de délimitation ;
• le Landroid se rend sur une zone de tonte ;
• le Landroid rencontre le câble de délimitation et fait demi-tour, l'ACS est alors désactivé pendant 2 à 8 secondes ;
• il pleut (car les grosses gouttes peuvent être reconnues comme des obstacles) ;
• la rosée du matin est abondante ;
• le robot est soulevé ;
• les capteurs sont sales (n'oubliez pas de les nettoyer régulièrement).

De plus, notez que l'ACS n'est pas compatible avec des dispositifs à ultrasons tels que les répulsifs anti-nuisibles. Ceux-ci émettent des ultrasons qui perturbent les capteurs.the sensors.

REMARQUE IMPORTANTE : même si l'ACS peut potentiellement améliorer la sécurité, il ne doit pas être utilisé comme un dispositif de sécurité. Ne laissez pas le Landroid équipé de l'ACS fonctionner sans surveillance si vous savez que des enfants, des animaux de compagnie ou des personnes se trouvent à proximité.

INSTALLATION

L'installation de l'accessoire ACS est simple. Le Android reconnaît automatiquement le nouveau module et agit en conséquence. Aucun réglage manuel n'est nécessaire. Lorsque le module ACS est correctement installé, il apparaît sur l'écran d'accueil de l'application ou sur l'écran du Landroid. Vous trouverez ci-dessous les étapes à suivre pour installer l'ACS dans différents modèles de Landroid. Avant de procéder à l'installation, assurez-vous que le firmware de votre Landroid est mis à jour avec la dernière version disponible. Pour plus d'informations sur la mise à niveau du firmware, consultez la section « Entretien » de l'encyclopedie Landroid (https://support.worx-europe.com).

1. Éteignez le Landroid.

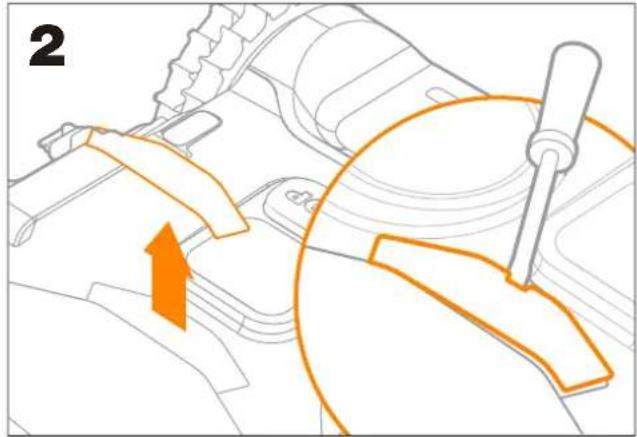

1. Utilisez un tournevis pour retirer le couvercle

1. Retirez la protection interne du connecteur du Android.

4 STOP MORRY

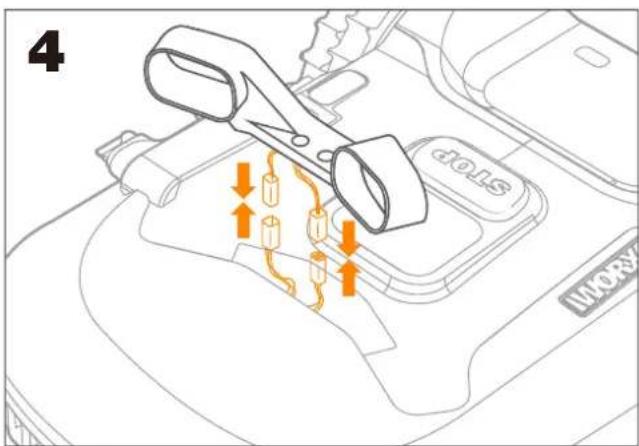

1. Branchez les connecteurs de l'ACS dans ceux du Landroid.

5 STOP LUCKRY7

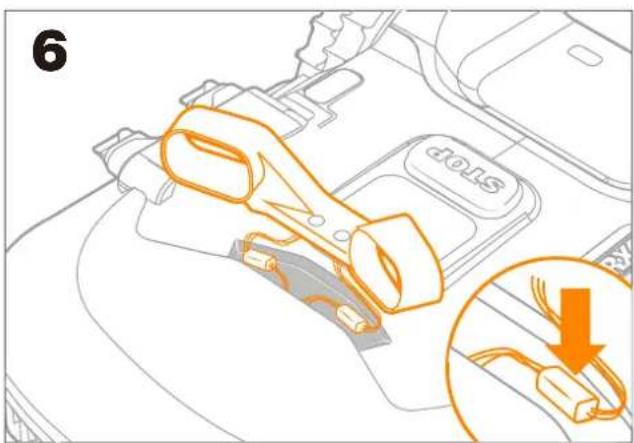

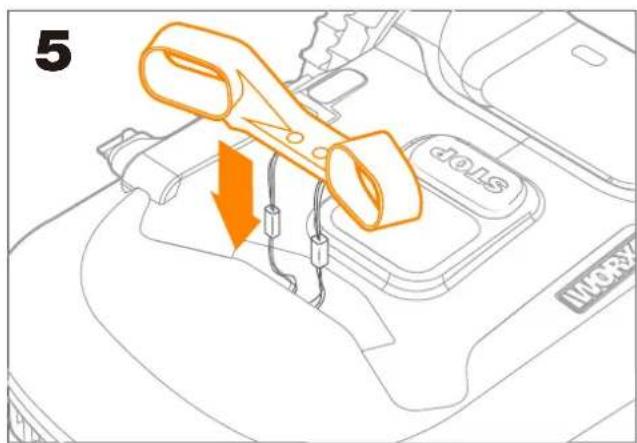

1. Insérez l'ACS dans le logement.

6 STOP

1. Mettez en ordre les câbles et les connecteurs (comme indiqué sur l'image).

7 STOP

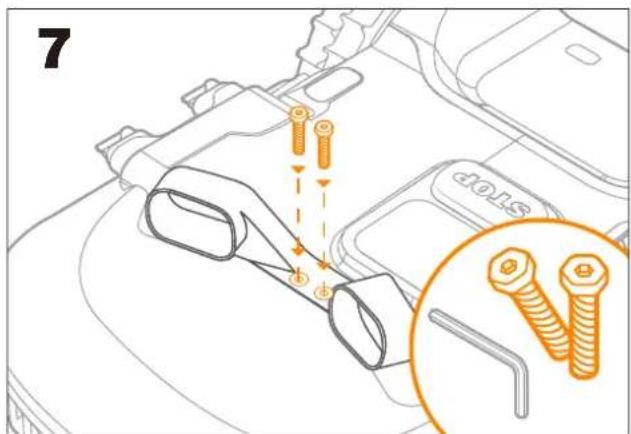

1. Fixez l'ACS avec les vis fournies.

8

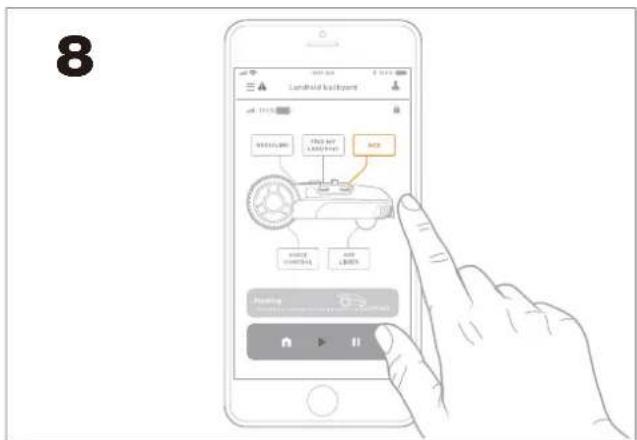

1. L'icône de l'ACS est à présent activée. Touchez-la pour voir le statut et pour activer/désactiver l'option. Si le statut indique « erreur », contactez notre équipe en charge de l'assistance sur le site https://support.worx-europe.com.

Landroid M 500 (WR141E)

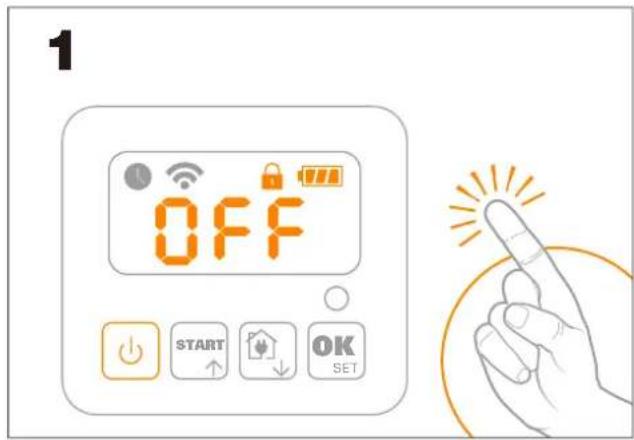

1. Éteignez le Landroid.

1. Retournez le Landroid.

3

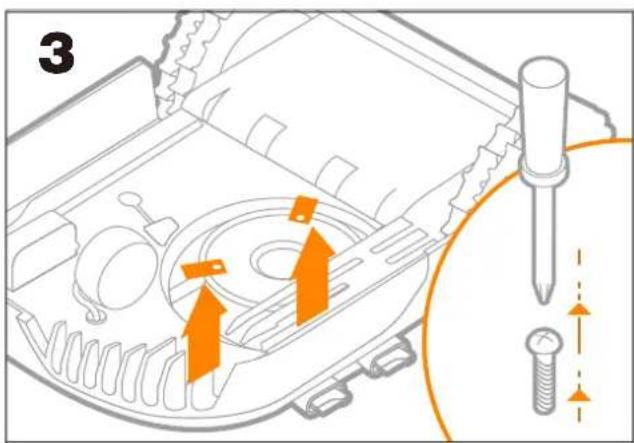

1. Retirez les lames du Landroid à l'aide d'un tournevis et en portant des gants pour éviter de vous blesser.

4

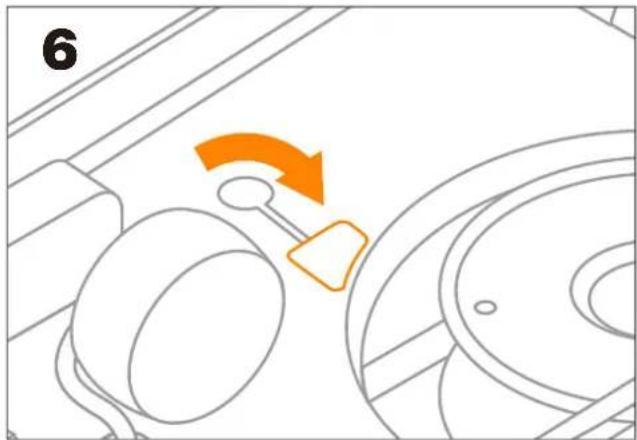

1. Ouvrez le petit rabat comme indiqué sur l'image.

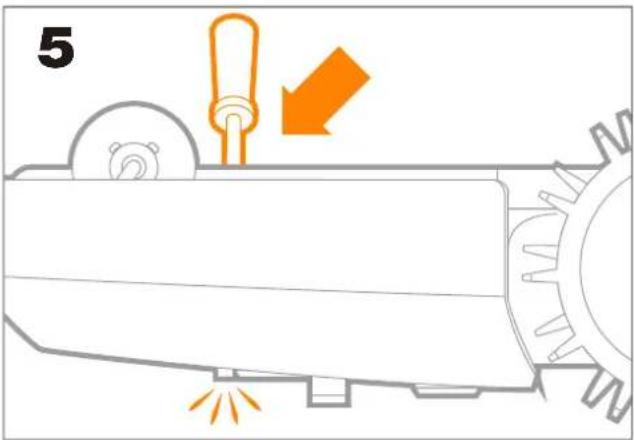

1. Poussez doucement pour ouvrir le carter de l'autre côté du Android.

1. Revissez les lames du Landroid à leur place

8

1. Remettez le Landroid à l'endroit.

9 STOP UKORYC

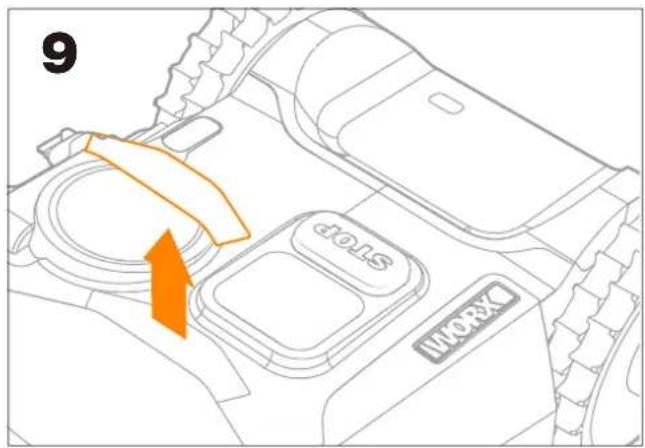

1. Retirez le couvercle du logement.

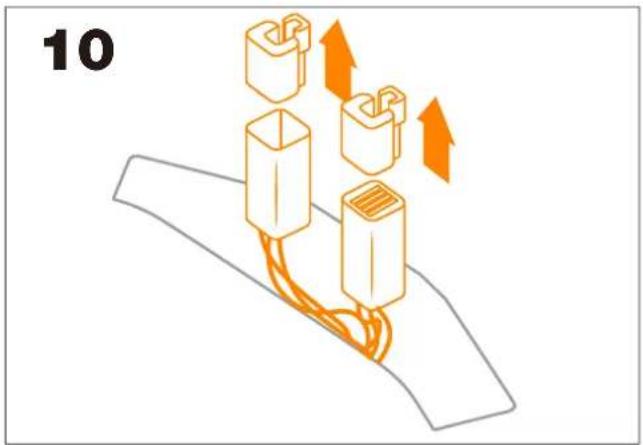

1. Retirez la protection interne du connecteur du Landroid.

11 STLS 11V0487

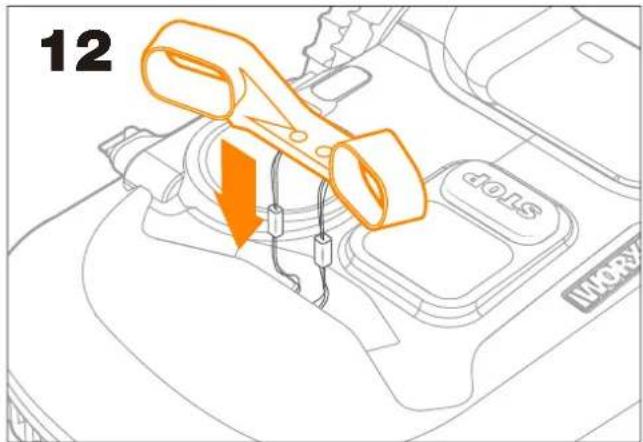

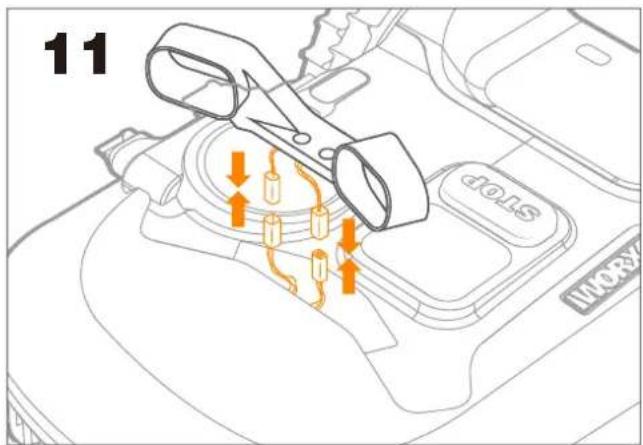

1. Branchez les connecteurs de l'ACS dans ceux du Landroid.

12 STOP 1010-0287

1. Insérez l'ACS dans le logement.

13

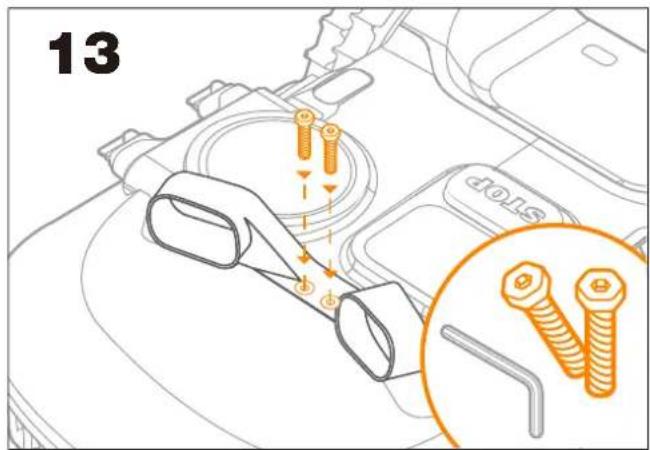

1. Fixez l'ACS avec les vis fournies.

14 Length of background 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

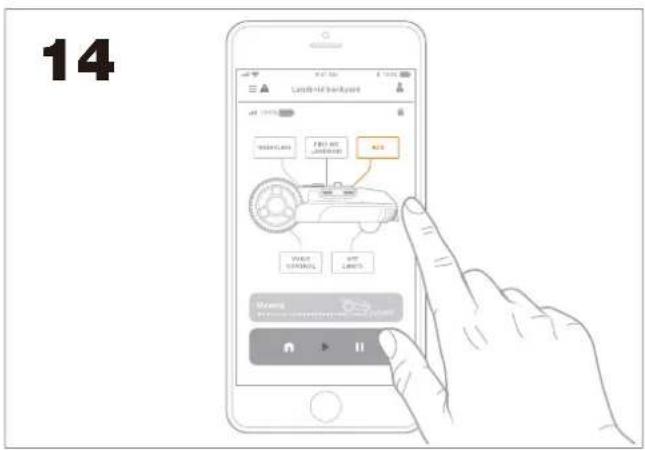

1. L'icône de l'ACS est à présent activée. Touchez-la pour voir le statut et pour activer/désactiver l'option. Si le statut indique « erreur », contactez notre équipe en charge de l'assistance sur le site https://support.worx-europe.com.

Landroid M 700 (WR142E)

Landroid M 1000 (WR143E)

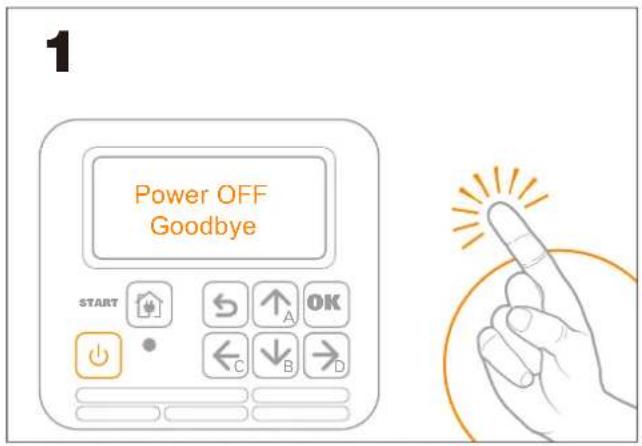

1. Éteignez le Landroid.

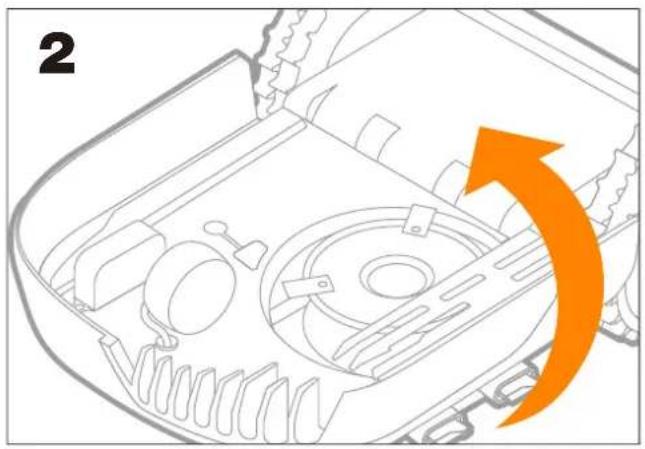

1. Retournez le Landroid.

3

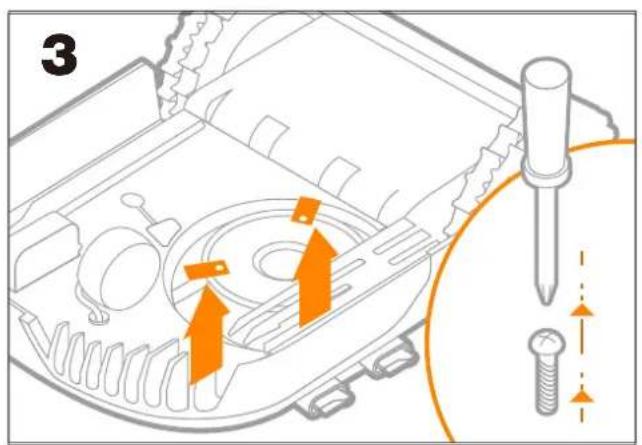

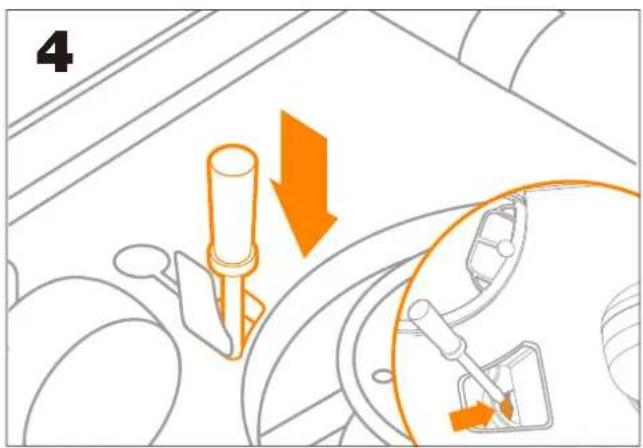

1. Retirez les lames du Landroid à l'aide d'un tournevis et en portant des gants pour éviter de vous blesser.

4

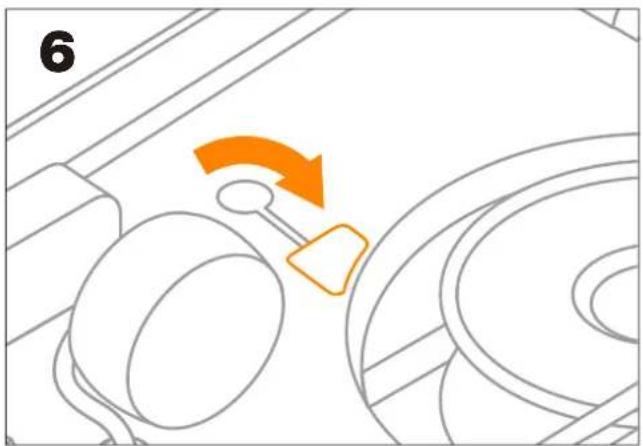

1. Ouvrez le petit rabat comme indiqué sur l'image.

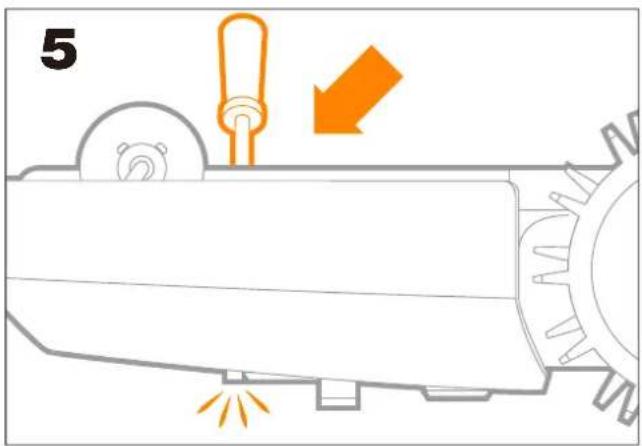

1. Poussez doucement pour ouvrir le carter de l'autre côté du Landroid.

1. Revissez les lames du Landroid à leur place

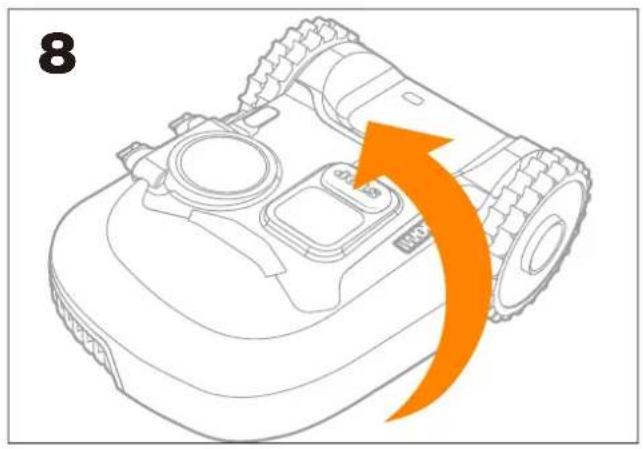

1. Remettez le Landroid à l'endroit

9 1015 WOROXI

1. Retirez le couvercle du logement.

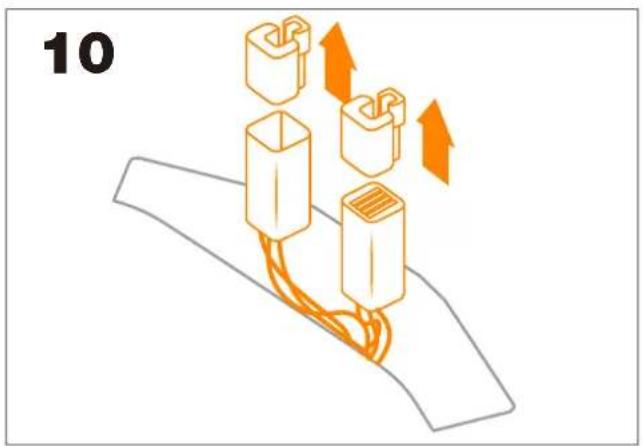

1. Retirez la protection interne du connecteur du Landroid.

11 STOP LIVORY

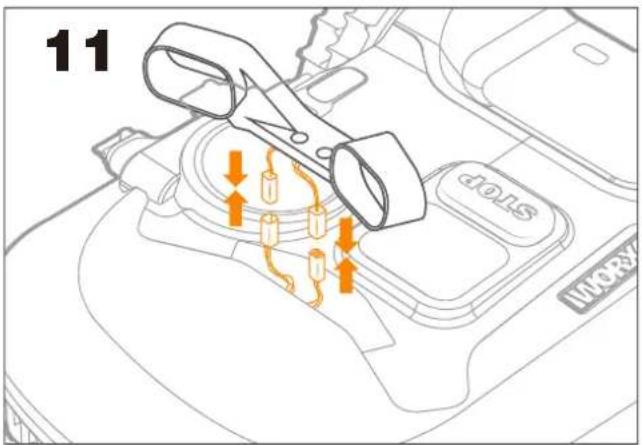

1. Branchez les connecteurs de l'ACS dans ceux du Landroid.

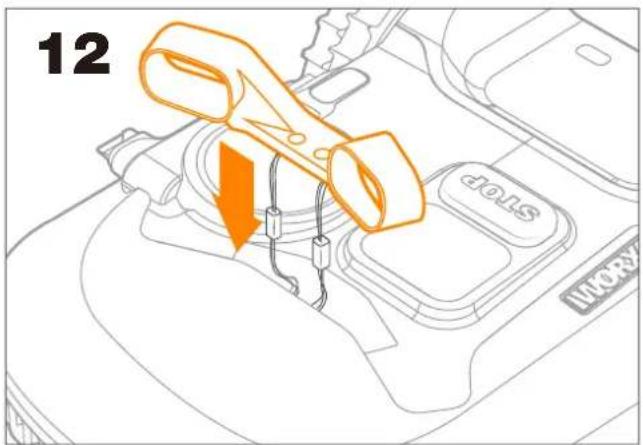

1. Insérez l'ACS dans le logement.

13 STOP

1. Fixez l'ACS avec les vis fournies.

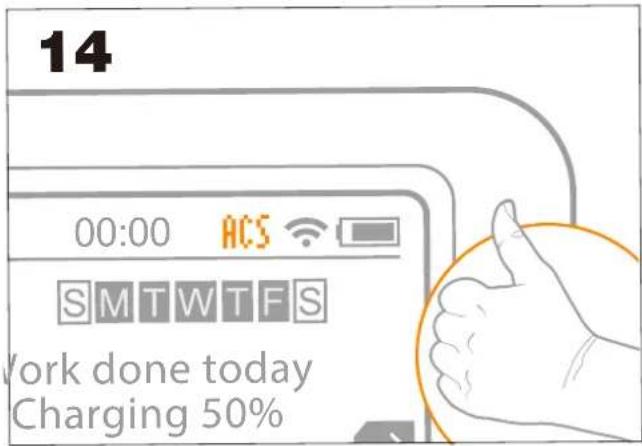

1. « ACS » apparaît sur l'écran du Landroid: l'ACS est installé correctement.

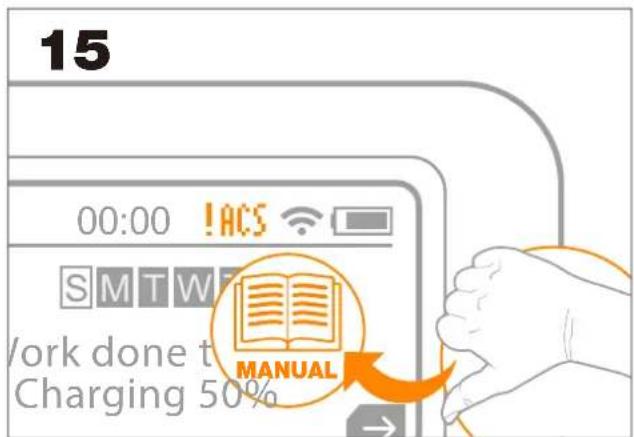

1. « !ACS » apparaît sur l'écran du Android : vérifiez à nouveau que les capteurs de l'ACS sont propres. S'ils ne le sont pas, nettoyez-les avec un chiffon doux. Si le problème persiste, rendez-vous à l'adresse https://account.worxlandroid.com/, accédez à votre profil et ouvrez un ticket d'assistance en utilisant le formulaire.

1. L'icône de l'ACS est à présent activée. Touchez-la pour voir le statut et pour activer/désactiver l'option. Si le statut indique « erreur », contactez notre équipe en charge de l'assistance sur le site https://support.worx-europe.com.

Landroid L1000 (WR147E)

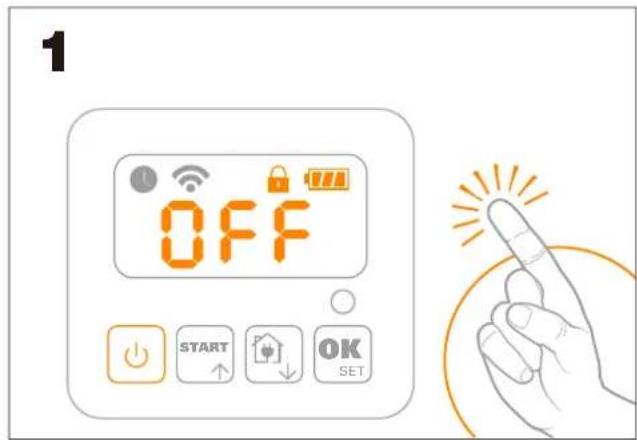

1. Éteignez le Landroid.

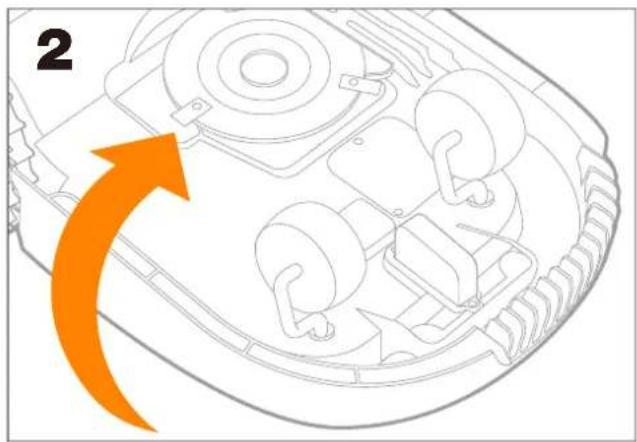

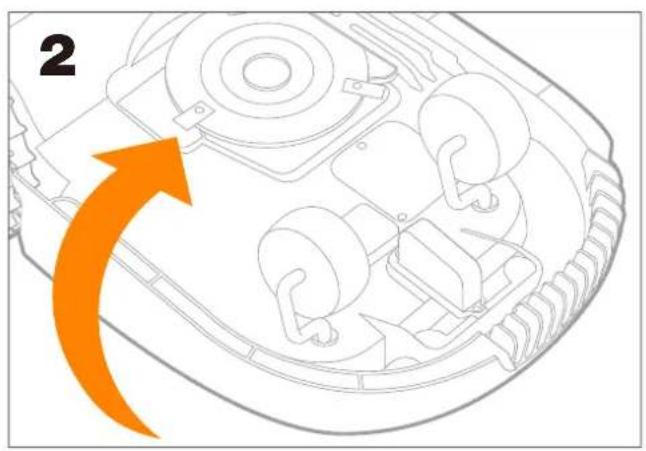

1. Éteignez le Landroid.

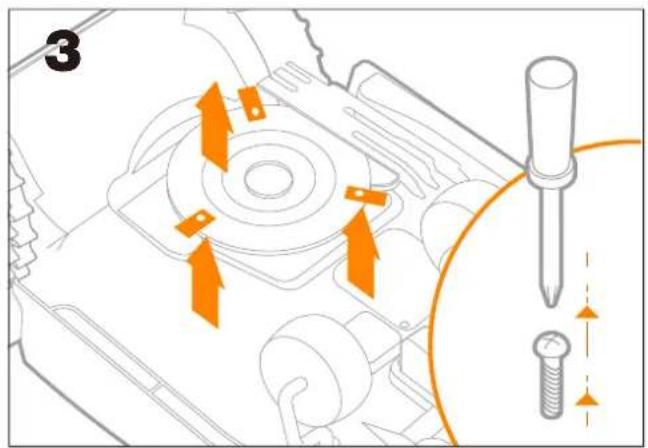

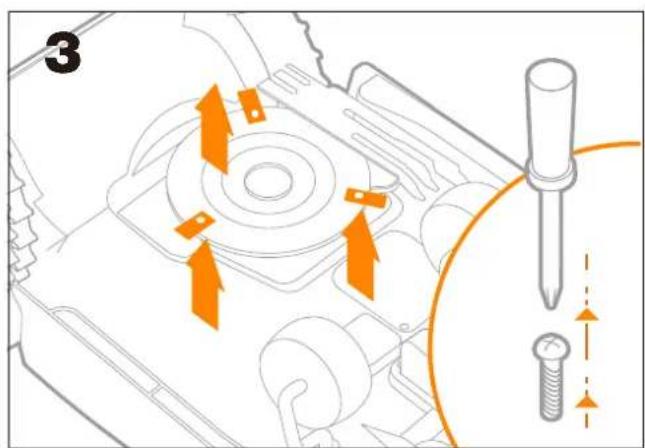

1. Retirez les lames du Landroid à l'aide d'un tournevis et en portant des gants pour éviter de vous blesser.

4

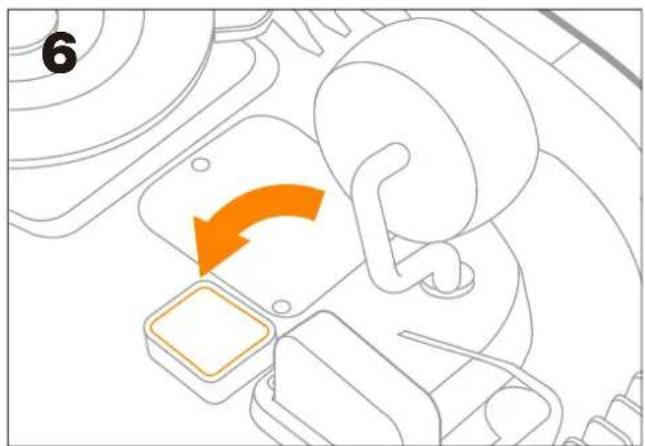

1. Ouvrez le petit rabat comme indiqué sur l'image.

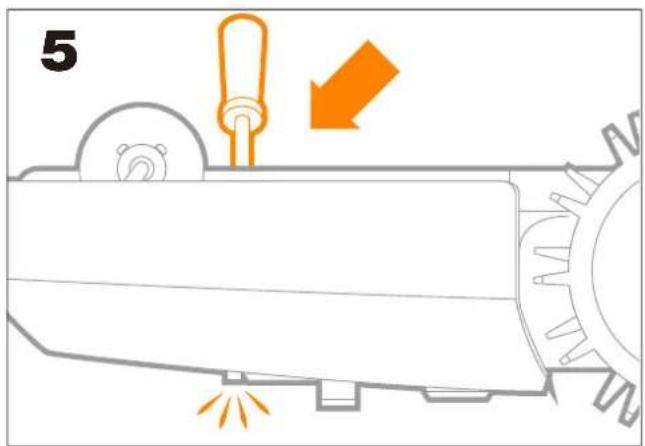

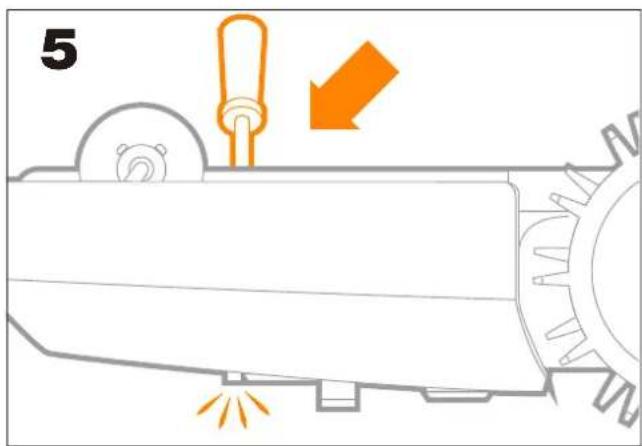

1. Poussez doucement pour ouvrir le carter de l'autre côté du Android.

1. Revissez les lames du Landroid à leur place.

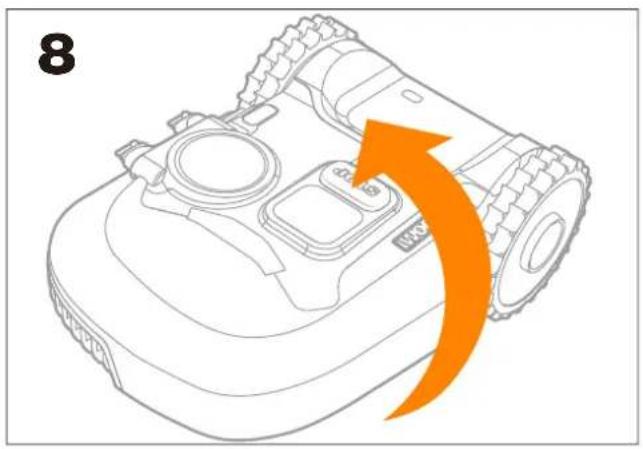

1. Remettez le Landroid à l'endroit.

9 STOP IKORCK

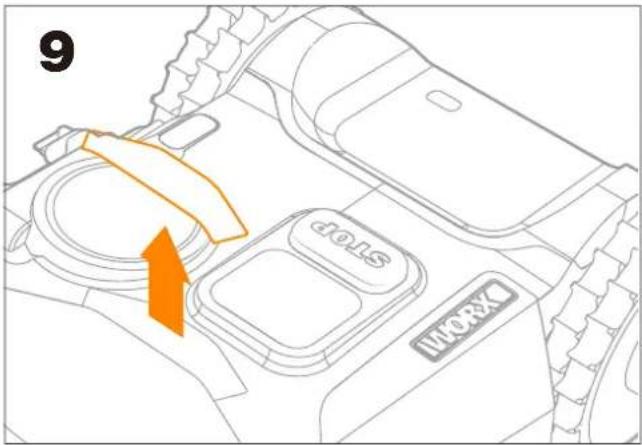

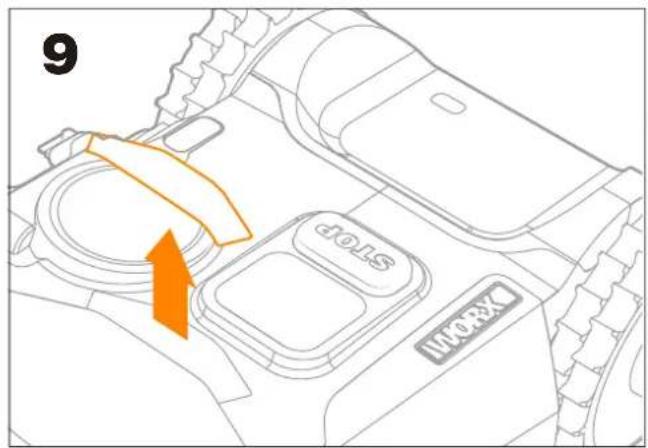

1. Retirez le couvercle du logement.

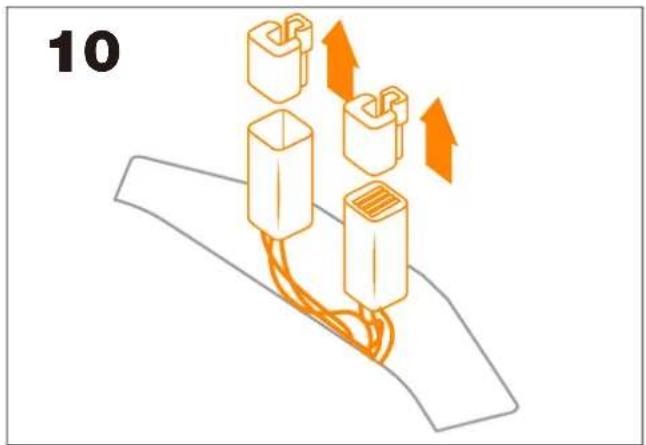

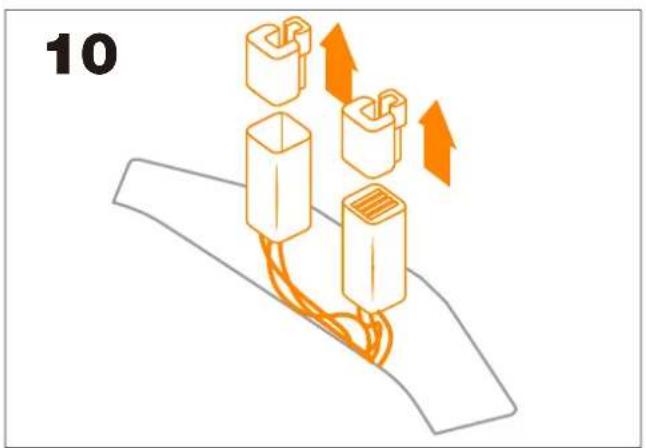

1. Retirez la protection interne du connecteur du Landroid.

11 STOP H10X087

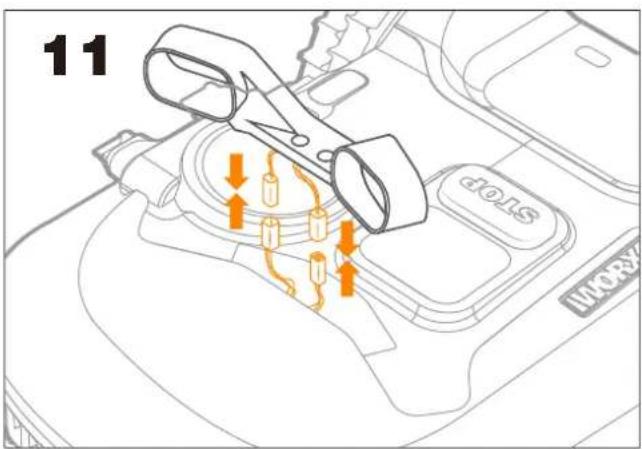

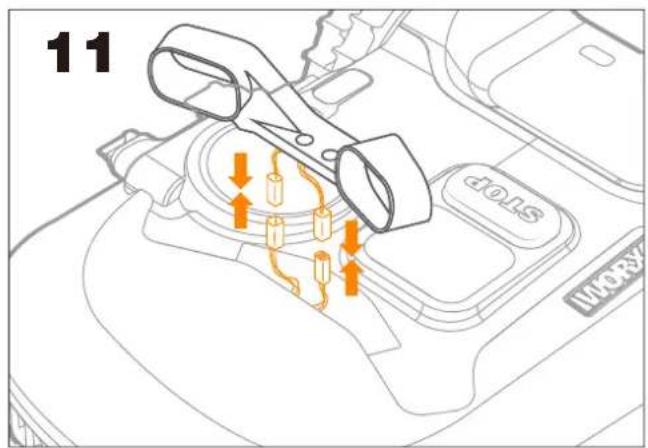

1. Branchez les connecteurs de l'ACS dans ceux du Landroid.

12 1015 M1038

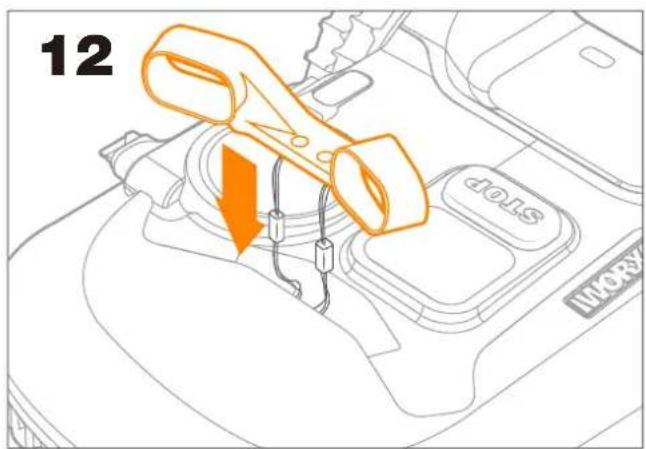

1. Insérez l'ACS dans le logement.

13

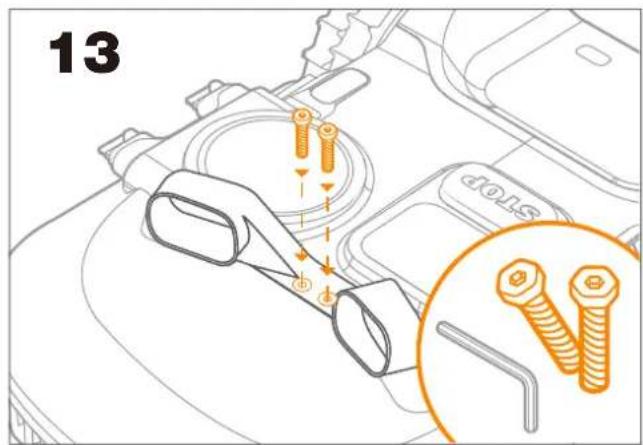

1. Fixez l'ACS avec les vis fournies.

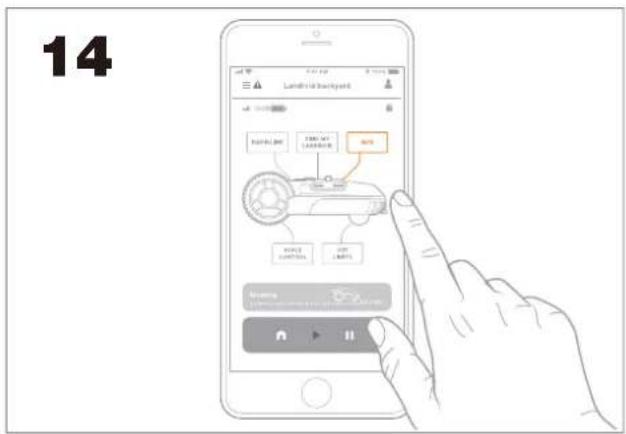

1. L'icône de l'ACS est à présent activée. Touchez-la pour voir le statut et pour activer/désactiver l'option. Si le statut indique « erreur », contactez notre équipe en charge de l'assistance sur le site https://support.worx-europe.com.

Landroid L1500 (WR153E)

Landroid L 2000 (WR155E)

1 Power OFF Goodbye START A OK C B D

1. Éteignez le Landroid.

1. Retournez le Landroid.

1. Retirez les lames du Landroid à l'aide d'un tournevis et en portant des gants pour éviter de vous blesser

4

1. Ouvrez le petit rabat comme indiqué sur l'image.

1. Poussez doucement pour ouvrir le carter de l'autre côté du Android.

1. Revissez les lames du Landroid à leur place.

1. Remettez le Landroid à l'endroit.

9 1015 WORK

1. Retirez le couvercle du logement.

1. Retirez la protection interne du connecteur du Landroid

11 STOP 1000-387

1. Branchez les connecteurs de l'ACS dans ceux du Landroid.

12 STOP WORKS

1. Insérez l'ACS dans le logement.

13 DOLG

1. Fixez l'ACS avec les vis fournies.

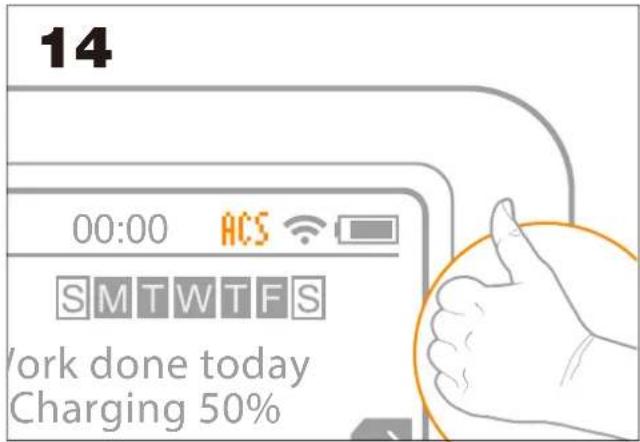

1. « ACS » apparaît sur l'écran du Landroid: l'ACS est installé correctement.

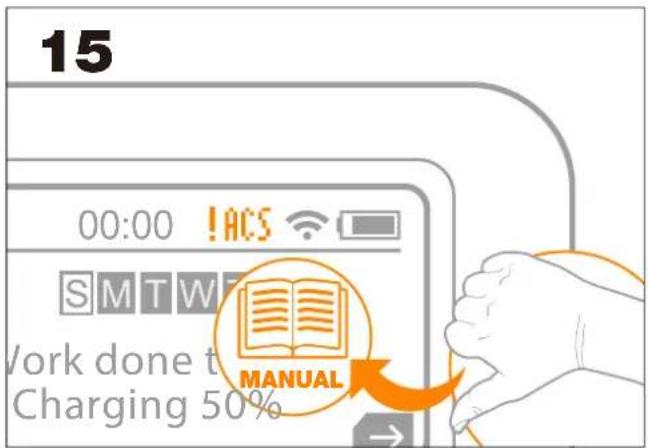

15.. « !ACS » apparaît sur l'écran du Landroid : vérifiez à nouveau que les capteurs de l'ACS sont propres. S'ils ne le sont pas, nettoyez-les avec un chiffon doux. Si le problème persiste, rendez-vous à l'adresse https://account.worxlandroid.com/, accédez à votre profil et ouvrez un ticket d'assistance en utilisant le formulaire.

16 AUTO AUTO CHECK

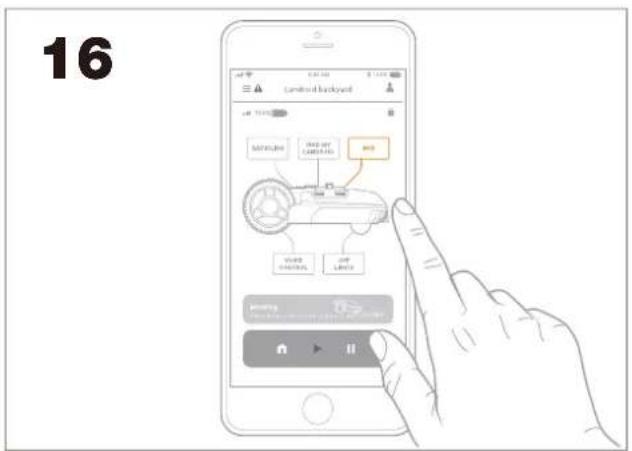

1. L'icône de l'ACS est à présent activée. Touchez-la pour voir le statut et pour activer/désactiver l'option. Si le statut indique « erreur », contactez notre équipe en charge de l'assistance sur le site https://support.worx-europe.com.

Dépannage

Assurez-vous que votre module ACS est bien fixé, puis suivez les étapes ci-dessous si votre Landroid® ne fonctionne pas correctement. Si ces solutions n'identifient et ne corrigent pas le problème, rendez-vous à l'adresse https://account.worxlandroid.com/, accédez à votre profil et ouvrez un ticket d'assistance en utilisant le formulaire.

SymptômeCauseAction
Le Landroid^® n'arrive pas à éviter les obstacles.	De la poussière recouvre le couvercle ou le capteur à ultrasons.	Gardez le couvercle et le capteur à ultrasons propres.
	La forme de certains obstacles (arbustes, arbres penchés, pierres, etc.) empêche le signal d'écho de revenir en arrière.	C'est normal, aucune action n'est requise.
	L'ACS est éteint lorsque le Landroid^® revient à la station de charge le long du câble de délimitation.
	Si le Landroid^® rencontre un obstacle ou le câble périphérique, l'ACS se désactive pendant 2 à 8 secondes.
	Le module ACS s'éteint automatiquement en cas de pluie, car une forte pluie est considérée comme un obstacle.	Activez l'ACS en utilisant les paramètres de l'application de l'ACS ou bien ceux de l'écran LCD. Sur l'écran à sept segments, il n'est pas possible d'agir directement sur les paramètres de l'ACS. Utilisez l'application.
	L'ACS est désactivé.
Le Landroid^® se déplace de façon anormale, tourne en rond, ou bien tourne à gauche ou à droite.	Le module ACS n'est pas correctement installé.	Assurez-vous que le module ACS est bien fixé et n'est pas secoué
	De la poussière recouvre le couvercle ou le capteur à ultrasons.	Gardez le couvercle propre et dégagé.
	Le couvercle est gravement déformé.	Contactez l'agent en charge de l'entretien pour le remplacer par un nouveau couvercle.
	L'herbe est haute.	Aucune action n'est requise. Le Landroid^® taillera l'herbe haute de jour en jour et reviendra à sa tonte standard.

Données techniques

Tension nominale 20V Max

Déclaration de conformité

NOUS,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Déclarons que le produit

Description Module ACS

Type WA0860

Fonction Évitement des obstacles

Est conforme aux directives suivantes

2014/30/EU, 2011/65/EU & (EU)2015/863

Conforme aux normes

EN 55011, EN 55014-2

2020/03/27

Allen Ding
