AX83 - Unite Centrale ANTEC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Processeur compatible : Intel et AMD, Format : ATX, Alimentation : 500W, Ports USB : 4 x USB 3.0, 2 x USB 2.0
Utilisation	Idéale pour les jeux vidéo, le montage vidéo et les applications gourmandes en ressources.
Maintenance et Réparation	Facilité d'accès aux composants internes, filtres à poussière amovibles, compatibilité avec les systèmes de refroidissement liquide.
Sécurité	Protection contre les surcharges électriques, système de ventilation optimisé pour éviter la surchauffe.
Informations Générales	Dimensions : 450 x 200 x 450 mm, Poids : 8 kg, Garantie : 2 ans.

FOIRE AUX QUESTIONS - AX83 ANTEC

Comment puis-je résoudre un problème de surchauffe de l'ANTEC AX83 ?

Assurez-vous que les ventilateurs fonctionnent correctement et que les filtres à poussière sont propres. Vérifiez également que le boîtier est bien ventilé et qu'il n'y a pas d'obstructions autour des entrées d'air.

Que faire si mon ANTEC AX83 ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Assurez-vous également que l'interrupteur d'alimentation à l'arrière de l'unité est en position 'ON'.

Comment installer un nouveau composant dans l'ANTEC AX83 ?

Débranchez l'alimentation, ouvrez le boîtier en retirant les panneaux latéraux, puis insérez le composant dans le bon emplacement en vous assurant qu'il est correctement fixé. Refermez ensuite le boîtier et rebranchez l'alimentation.

Mon ANTEC AX83 émet des bips au démarrage, que signifie cela ?

Les bips peuvent indiquer un problème de matériel. Consultez le manuel de votre carte mère pour identifier le code de bips spécifique et résoudre le problème correspondant.

Comment puis-je nettoyer l'intérieur de mon ANTEC AX83 ?

Débranchez l'alimentation, ouvrez le boîtier, puis utilisez un aspirateur à faible puissance ou un chiffon doux pour enlever la poussière des composants internes. Évitez de toucher les composants sensibles avec les mains nues.

Est-ce que l'ANTEC AX83 supporte les cartes graphiques de grande taille ?

Oui, l'ANTEC AX83 est conçu pour accueillir des cartes graphiques de grande taille. Vérifiez les dimensions de votre carte graphique et comparez-les avec les spécifications du boîtier pour vous assurer qu'elles sont compatibles.

Quel type de refroidissement puis-je utiliser avec l'ANTEC AX83 ?

L'ANTEC AX83 prend en charge divers systèmes de refroidissement, y compris les refroidisseurs à air et les systèmes de refroidissement liquide. Assurez-vous que le refroidisseur choisi est compatible avec votre configuration.

Comment puis-je améliorer la ventilation de mon ANTEC AX83 ?

Ajoutez des ventilateurs supplémentaires si le boîtier le permet. Assurez-vous également que les ventilateurs existants sont orientés correctement pour optimiser le flux d'air à l'intérieur du boîtier.

Puis-je installer un système de refroidissement liquide dans l'ANTEC AX83 ?

Oui, l'ANTEC AX83 permet l'installation de systèmes de refroidissement liquide. Vérifiez l'espace disponible et les points de montage pour assurer une installation correcte.

Comment puis-je gérer les câbles à l'intérieur de l'ANTEC AX83 ?

Utilisez les passe-câbles disponibles dans le boîtier pour organiser et dissimuler les câbles. Cela améliorera non seulement l'esthétique, mais aussi le flux d'air à l'intérieur du boîtier.

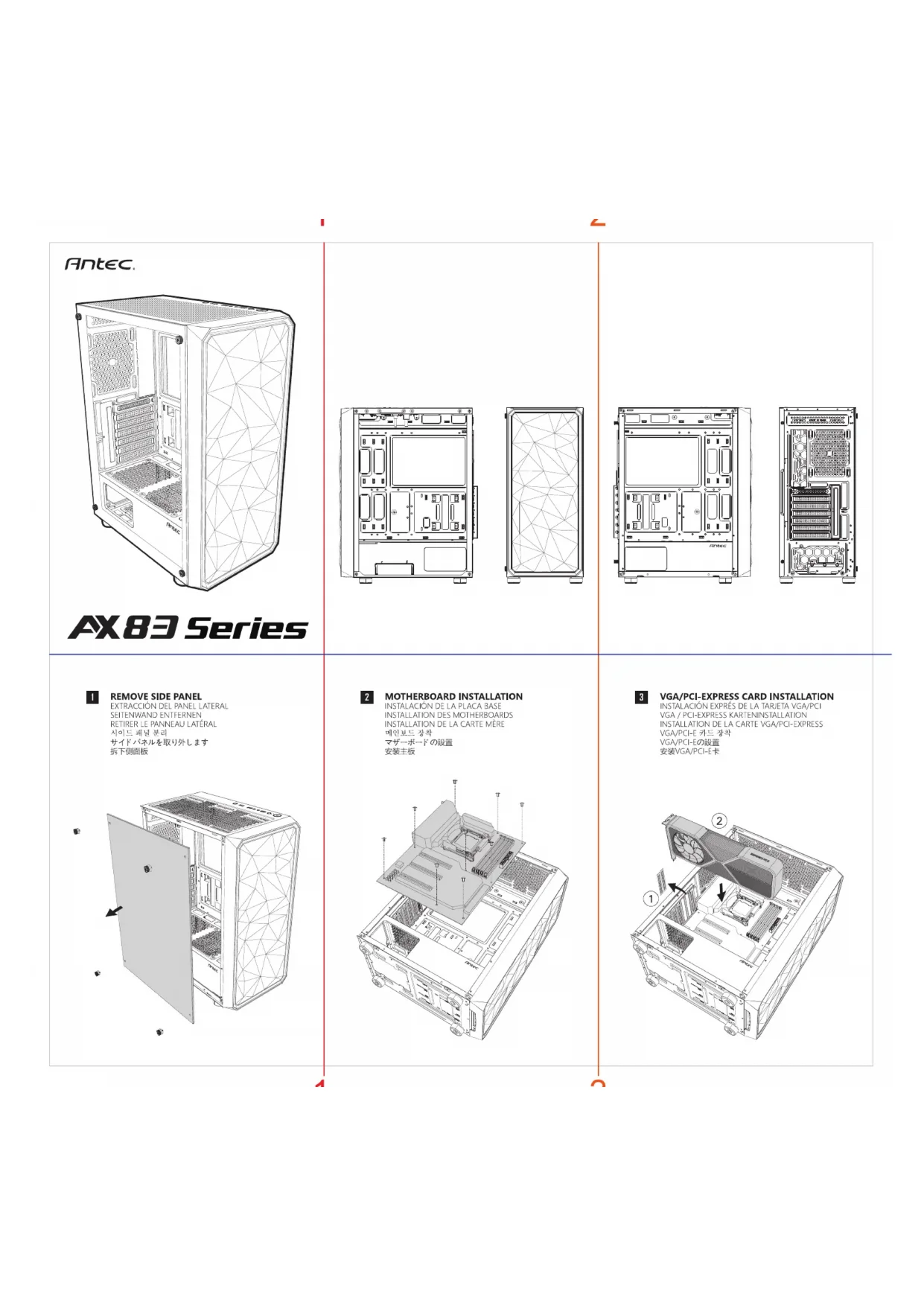

MODE D'EMPLOI AX83 ANTEC

Antec.

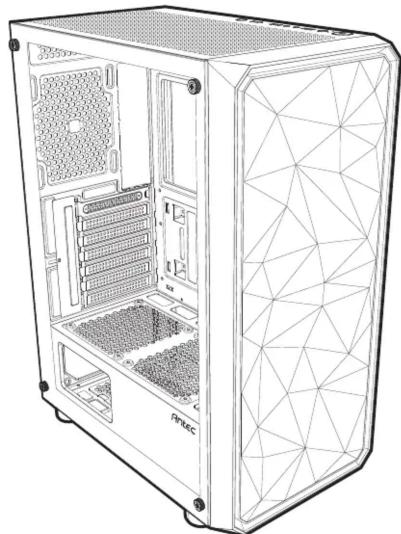

Line drawing of a desktop computer tower case with visible internal components and mesh pattern (no text or symbols)

AX83 Series

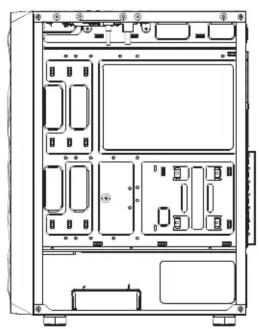

Technical line drawing of a server rack cabinet showing internal compartments and mounting points (no text or labels)

Pure geometric line pattern within a rectangular frame (no text or symbols)

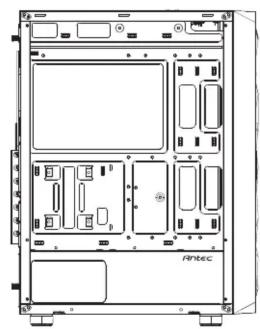

Front view diagram of a server rack unit with ports and connectors (no text or labels visible)

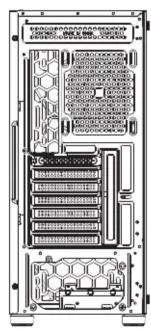

Back view of a computer drive chassis showing internal components like CPU socket, RAM slots, and memory card (no text or labels visible)

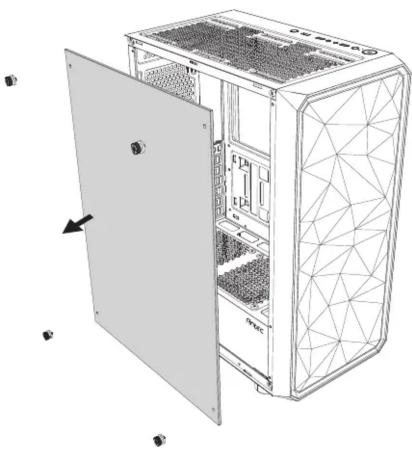

1 REMOVE SIDE PANEL

EXTRACCIÓN DEL PANEL LATERAL

SEITENWAND ENTFERNEN

RETIRER LE PANNEAU LATÉRAL

시이드 패널 분리

サイドパネルを取り外します

拆下侧面板

Technical line drawing of a server rack unit with internal components and mounting holes (no text or symbols)

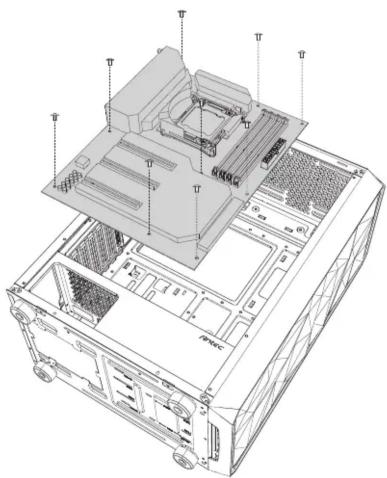

2 MOTHERBOARD INSTALLATION

INSTALACIÓN DE LA PLACA BASE

INSTALLATION DES MOTHERBOARDS

INSTALLATION DE LA CARTE MERE

메인모드 상작

マサーホートの設置

安装主板

Technical diagram of a computer tower with labeled components and ventilation slots

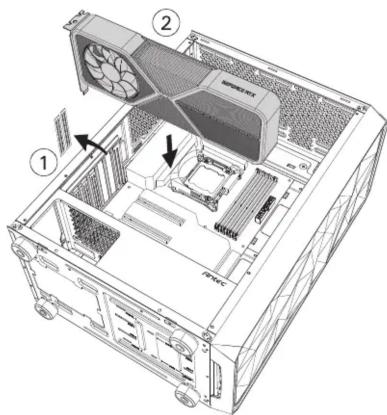

3 VGA/PCI-EXPRESS CARD INSTALLATION

INSTALACIÓN EXPRES DE LA TARJETA VGA/PCI

VGA / PCI-EXPRESS KARTENINSTALLATION

INSTALLATION DE LA CARTE VGA/PCI-EXPRESS

VGA/PCI-E 카드 장작

VGA/PCI-Eの設置

安装VGA/PCI-E卡

Technical diagram of a computer tower case with labeled components and airflow indicators

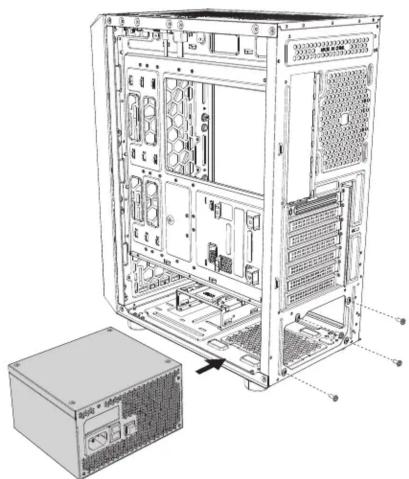

4 POWER SUPPLY INSTALLATION

INSTALACIÓN DE LA FUENTE DE ALIMENTACIÓN

INSTALLATION DES NETZTEILS

INSTALLATION DU BLOC D'ALIMENTATION

파워서프라이 장착

電源の設置

安装电源组件

Technical diagram of a server rack with internal components and an external power unit (no text or labels visible)

5 HARD DISK INSTALLATION

INSTALACIÓN DEL DISCO DURO

FESTPLATTENINSTALLATION

INSTALLATION DES DISQUES DURS

드라이브 장착

ドライブの設置

安装驱动器

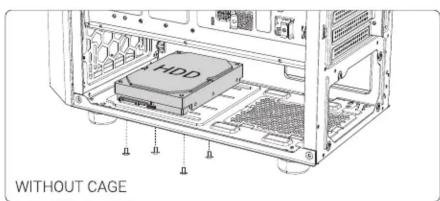

A. INSTALLING A 3.5" HARD DISK DRIVE

INSTALAR UNA RANURA DE DISCO DURO DE 3.5"

INSTALLATION EINES 3.5 "FESTPLATTENLAUFWERKS

INSTALLER UN DISQUE DUR 3.5"

3.5" HDD상작

3.5ドライブの設置

3.5寸硬盘安装

Technical diagram showing assembly of a HDD drive with labeled components and directional arrows indicating assembly steps.

WITHOUT CAGE

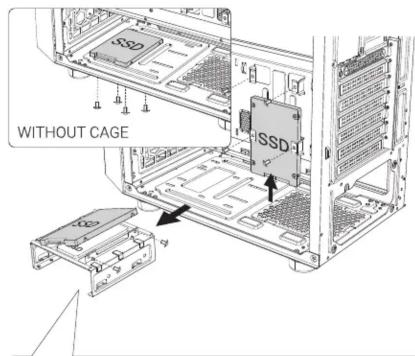

B. INSTALLING A 2.5" SOLID STATE DRIVE

INSTALAR UNA RANURA SOLID STATE DE 2.5"

INSTALLATION EINER 2.5 ZOLL SSD

INSTALLER UN DISQUE DUR 2.5

2.5" SSD장착

2.5*ドライブの設置

2.5寸硬盘安装

WITHOUT CAGE SSD-1

①

②

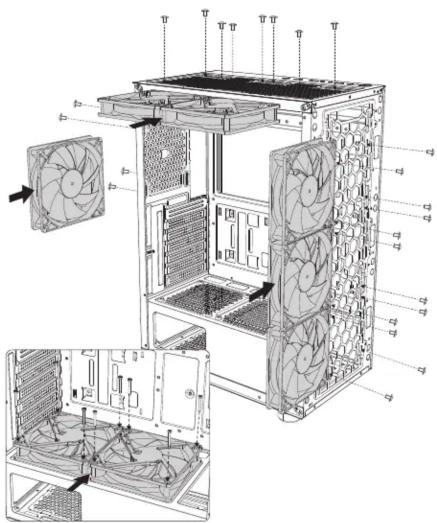

6 FAN INSTALLATION

INSTALAR VENTILADO

LÜFTERINSTALLATION

INSTALLATION DU VENTILATEUR

팬 장착

ケースファンの設置

风扇安装

Technical diagram of a computer tower with labeled fan components and internal structure annotations

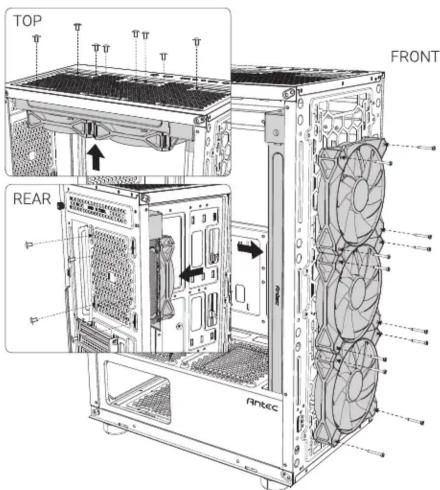

7 INSTALLING LIQUID COOLING RADIATOR

INSTALAR EL RADIADOR DE REFRIGERACIÓN LÍQUIDA

INSTALLATION EINES FLÜSSIGKEITSKÜHLERS

INSTALLATION D'UN KIT DE REFROIDISSEMENT LIQUIDE

수냉쿨러 장착

水冷の設置

水冷安装

TOP FRONT REAR Antec

Antec®

www.Antec.com

All rights reserved. Specifications are subject to change without prior notice. Actual products and accessories may differ from illustrations. Omissions and printing errors excepted. Content of delivery might differ in different countries or areas. Some trademarks may be claimed as the property of others.

V2.2

©1986 – 2023 Antec, Inc. All rights reserved.
