Type de produit	Boîtier PC (unité centrale) pour assemblage
Dimensions (H x L x P)	530 x 230 x 480 mm
Poids	9 kg
Alimentation	Non incluse, compatible ATX standard (au format PS2)
Formats de carte mère supportés	ATX, Micro-ATX, Mini-ITX
Baies de stockage	2 baies 5,25" externes, 6 baies 3,5" internes, 4 baies 2,5" internes
Connectique panneau avant	2 ports USB 3.0, 2 ports USB 2.0, prises microphone et casque (HD Audio)
Refroidissement	Jusqu'à 7 ventilateurs : 1x 120mm à l'avant, 2x 120/140mm en haut, 1x 120mm à l'arrière, 1x 120mm au bas et côté (selon configuration)
Espace carte graphique	Jusqu'à 400 mm de longueur
Hauteur du dissipateur CPU	Jusqu'à 175 mm
Matériaux	ACIER SECC, plastique ABS
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon doux et sec. Les filtres à poussière amovibles (avant, haut, alimentation) se lavent à l'eau tiède savonneuse et se rincent soigneusement avant remontage.
Sécurité	Panneau latéral verrouillable avec vis de sécurité (compatible cadenas)
Pièces détachées et réparabilité	Filtres à poussière, ventilateurs, pieds, vis et clips de rechange disponibles sur le site Antec. La réparation est facilitée par le démontage sans outil des panneaux latéraux et des cages de disques.
Informations générales	Marque : Antec, Modèle : GX700, Catégorie : Unité Centrale (boîtier PC). Garantie constructeur : 2 ans.

FOIRE AUX QUESTIONS - GX700 ANTEC

Quel format de carte mère est compatible avec le boîtier Antec GX700 ?

Le boîtier supporte les formats ATX, Micro-ATX et Mini-ITX.

Quelle est la longueur maximale de la carte graphique ?

La longueur maximale de la carte graphique est d'environ 400 mm, selon la disposition des cages de disques.

Combien de ventilateurs puis-je installer dans le boîtier ?

Le boîtier peut accueillir jusqu'à 7 ventilateurs : 1 à l'avant (120 mm), 2 en haut (120/140 mm), 1 à l'arrière (120 mm), 1 au bas (120 mm) et 2 sur le côté (120 mm, selon la version).

L'alimentation est-elle incluse ?

Non, l'alimentation n'est pas fournie. Elle doit être achetée séparément au format ATX standard (PS2).

Comment nettoyer les filtres à poussière ?

Les filtres à poussière amovibles (avant, haut et alimentation) se nettoient à l'eau tiède avec un savon doux. Laissez-les sécher complètement avant de les remettre en place. Ne pas utiliser de produits abrasifs.

Quels types de baies de stockage sont disponibles ?

Le boîtier propose 2 baies 5,25 pouces externes, 6 baies 3,5 pouces internes et 4 baies 2,5 pouces internes (compatibles SSD).

Le panneau avant dispose-t-il de ports USB et audio ?

Oui, le panneau avant est équipé de 2 ports USB 3.0, 2 ports USB 2.0 et de prises microphone et casque (HD Audio).

Puis-je installer un watercooling dans ce boîtier ?

Oui, il est possible d'installer un watercooling. Un radiateur de 240 mm peut être monté à l'avant ou en haut, et un 140 mm à l'arrière, selon la configuration.

Le boîtier est-il livré avec des ventilateurs ?

Le boîtier est généralement livré avec au moins un ventilateur préinstallé (un 120 mm à l'arrière), mais cela peut varier selon les lots.

Comment fixer les câbles pour un rangement propre ?

Le boîtier dispose d'espaces de passage de câbles et de points d'attache. Utilisez des colliers de serrage (non fournis) pour maintenir les câbles derrière le plateau de la carte mère.

MODE D'EMPLOI GX700 ANTEC

Manuel de l'utilisateur

Manuel de l'utilisateur de le GX700

Nous vous félicitons pour l'achat de l'Antec GX700!

Découvre z le GX700. Les intégrateurs peuvent dorénavant assembler très rapidement grâce aux baies à montage facile et aux emplacements disques durs personnalisables.. Antec a conçu de solides fermoirs en métal ainsi que de robustes lecteurs de baies. Ce boitier solide accepte des GPUs jusqu'à 11.5" et possède un contrôleur pour le ventilateur situé près des connecteurs USB 3.0 et 2.0 faciles d'accès. Les utilisateurs peuvent refroidir leur système grâce aux deux ventilateurs de 140 mm, peuvent facilement y ajouter un ventilateur de 240mm et facilement assembler leur boitier grâce aux cinq baies de disques durs 3.5" comprenant les supports SSD/HDD.

Le GX700 ne comprend pas d'alimentation. Assurez-vous de choisir une alimentation compatible avec les composants de votre ordinateur et disposant de suffisamment de puissance pour alimenter votre carte-mère et vos périphériques. Nous vous recommandons nos alimentations High Current Gamer, High Current Pro ou Earth Watts pour la conformité aux plus récentes spécifications ATX, une large compatibilité et une aptitude aux économies d'énergie.

Chez Antec, nous peaufinons et améliorons continuellement nos produits pour vous assurer de la meilleure qualité. De ce fait, votre boîtier neuf peut légèrement s'avérer différent de la description comprise dans ce manuel, en conséquence d'améliorations appliquées dans le but d'améliorer le montage. A la date du 25 avril 2013, toutes les caractéristiques, les descriptions et les illustrations de ce manuel sont correctes.

Avertissement

Ce manuel n'est conçu que pour le montage de boîtiers Antec. Pour plus de détails concernant l'installation de la carte-mère et des périphériques, veuillez vous référer aux manuels livrés avec ces composants.

Sommaire

Première partie : Présentation

1.1 Apprenez à connafre votre boîtier....5
1.2 Spécifications du boîtier ....6
1.3 Contenu du kit visserie....7
1.4 Avant de commencer....8

Deuxième partie : Montage du matériel

2.1 Préparation ....10
2.2 Enlever la façade avant amovible ....11
2.3 Montage de la carte-mère 11
2.4 Montage de l'alimentation....13
2.5 Installation d'appareils 5.25 pouces dans les baies externes....14
2.6 Installation d'appareils 2.5/3.5 pouces dans les baies internes....16
2.7 Installation d'appareils 2.5 pouces dans les baies internes .....17
2.8 Cable Management....18

Troisième partie : Système de refroidissement

3.1 Ventilateurs inclus....20
3.2 Ventilateurs facultatifs 21
3.3 Filtres à poussière....22

Première partie

Présentation

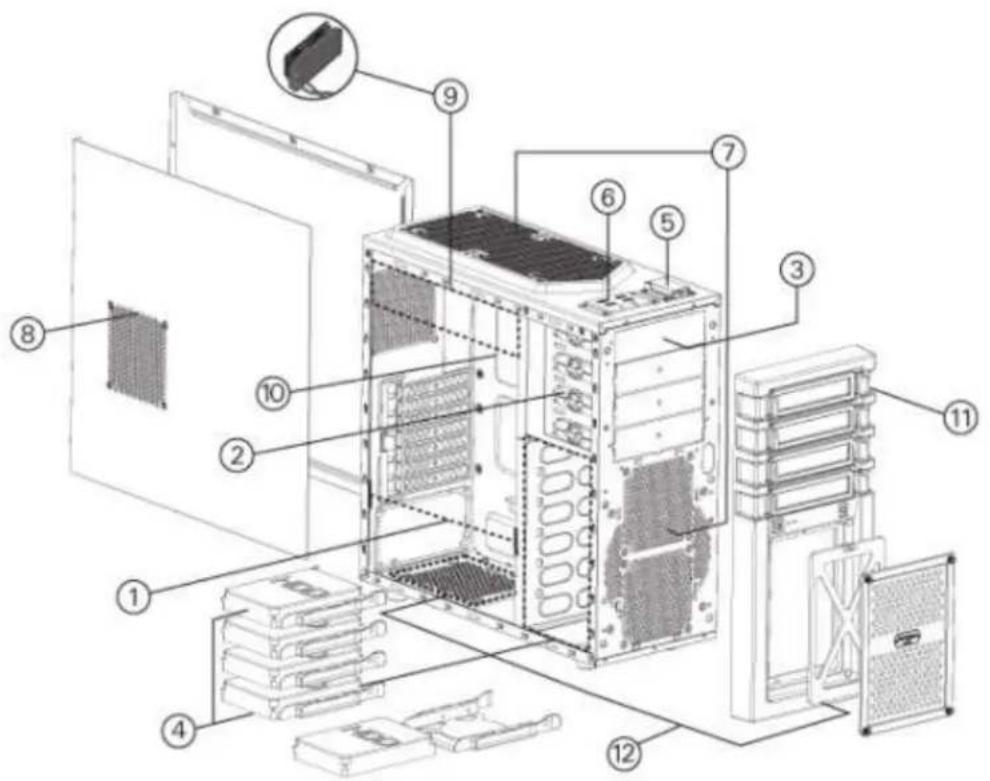

1.1 Apprenez à connaître votre boîtier

Possibilité d'expansion

① Peut accueillir les cartes graphiques jusqu'à 11.5 *
② Baies 4 x 5.25 "sans outil requis pour un accès rapide
③ Baie supérieure conçue pour les contrôles
④ Plateaux HDD avec supports SSD/HDD 5 x 3.5°, sans outils requis pour chaque monture SSD/HDD
⑤ Contrôleur de ventilateur unique
⑥ Deux connecteurs USB 3.0 faciles d'accès

Refroidissement maximal

⑦ Ventilateurs dessus 2 x 140 mm / avant 2 x 120 mm
⑤ Support de ventilateur de côté 120 mm pour refroidir les cartes graphiques
⑨ Permet de monter un radiateur de 240 ou 280 mm pour un refroidissement liquide

Facile d'utilisation

Large découpe CPU pour facilement passer au niveau supérieur
⑪ 4 fermoirs pour un accès rapide aux baies de lecteur 5,25"
② Filtre de bloc d'alimentation lavable et filtres à air avant pour un entretien facile

1.2 Spécifications du boîtier

Type de boîtier	Mi- tour grand format
Couleur du boîtier	Vert / noir militaire
Dimensions	19,7” (H) x 7,9” (L) x 17,7” (P)500 mm (H) x 200 mm (L) x 450 mm (P)
Poids	13,8 lbs / 6,26 kg
Système de refroidissement	- Inclue 2 ventilateurs d’évacuation par le haut de 140 mmPossibilité de monter un radiateur de 240 mm pour le refroidisseur de CPU- Inclue 1 ventilateur d’évacuation arrière de 120 mm- 2 ventilateurs en façade de 120 mm (en option)- 1 ventilateur lateral del 120 mm pour refroidir la carte graphique
Baies de disques	- 3+1 baies de 5.25” à montage facileClipser sur la baie de 5.25”Baie supérieure conçue pour les contrôleurs- 5 baies de 3.5” à montage facile comprenant les support 2.5” pour SSD/HDD
Emplacements PCI/PCI-Express	7 x PCI-E avec accès pour les vis: supports NVIDIA® SLI® / AMD CrossFireXTM
Facteur de forme carte-mère	Standard ATX, microATX, Mini-ITX
Ports E/S	- 2 x USB 3.0- 2x USB 2.0- Entrée et sortie audio- Controle des ventilateurs- Boutons marche et reset plaçés à l’avant du chassis

*La baie supérieure du GX700 est à usage de contrôle uniquement

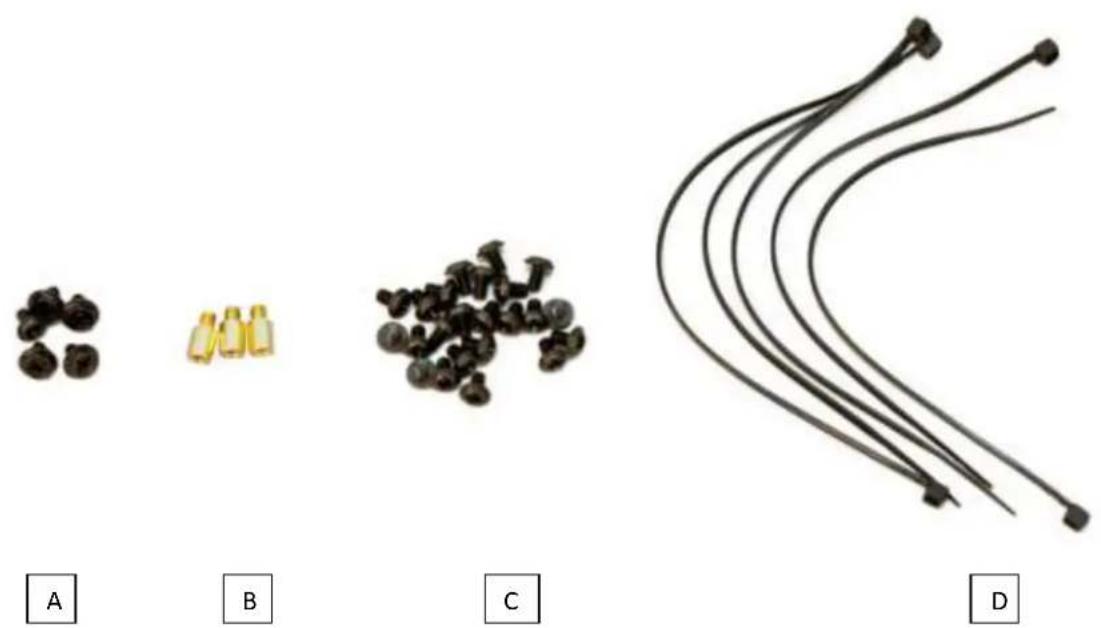

1.3 Contenu du kit visserie

Inventaire de toutes les vis et détail de leur utilisation :

A. Vis pour alimentation
B. Entretoises pour la fixation de la carte-mère
C. Vis pour carte mère et ventilateur
D. Colliers de serrage

1.4 Avant de commencer

Afin de s'assurer que le montage de votre configuration à l'intérieur de le GX700 se déroule au mieux, prenez note des conseils suivants :

- Quand vous travaillez sur votre GX700, posez-le sur une large surface stable. Assurez-vous que l'environnement de travail soit propre, bien éclairé et dépourvu de poussière.

- Les boîters Antec comprennent des arêtes arrondies dans le but de minimiser les risques de blessures aux mains. Toutefois, la prudence est de mise quand vous maniez l'intérieur de votre boîtier. Nous vous recommandons fortement de prendre le temps nécessaire et de faire preuve de prudence quand vous manipulez l'intérieur de votre boîtier.

- Les boîters Antec comprennent des arêtes arrondies dans le but de minimiser les risques de blessures aux mains. Toutefois, la prudence est de mise quand vous maniez l'intérieur de votre boîtier. Nous vous recommandons fortement de prendre le temps nécessaire et de faire preuve de prudence quand vous manipulez l'intérieur de votre boîtier.

- Afin d'éviter les décharges d'électricité statique, déchargez –vous régulièrement en touchant une surface métallique non peinte (comme un connecteur ou une vis sur l'arrière de votre ordinateur) ou en utilisant un serre-poignet prévu à cet effet.

- Avant de connecter un câble, assurez-vous que les deux connecteurs soient correctement orientés et alignés. Une fiche tordue peut être difficile à réparer et pourrait requérir le remplacement du connecteur entier.

- Ce manuel n'est pas conçu pour couvrir le montage du processeur central, de la RAM ou des cartes PCI/PCI-Express. Veuillez vous référer au manuel de votre carte-mère pour des instructions de montage spécifiques et la résolution de certains problèmes. Avant de commencer, vérifiez dans la notice de votre ventirad quelles étapes sont nécessaires avant le montage de la carte-mère.

- Ne vous asseyez pas sur votre boîtier. Bien qu'en acier renforcé et consolidé de l'intérieur, il n'est pas prévu pour supporter le poids d'un adulte, et pourrait se gondoler.

- Utilisez le bon outil pour la bonne tâche. N'utilisez pas de tournevis improvisé comme une pièce, un clou ou la pointe d'un couteau. Vous pourriez abîmer les têtes de vis et éventuellement vous blesser. N'utilisez pas vos ongles pour détacher les panneaux latéraux, la peinture s'écaillerait et vous pourriez vous blesser.

Deuxième partie

Montage du matériel

Manuel de l'utilisateur, GX700

2.1 Préparation

Posez le boîtier sur une grande surface stable, de façon à ce que le panneau arrière (alimentation et emplacements PCI et PCI-Express) soit en face de vous. Pour retirer les panneaux latéraux, il convient d'enlever les vis à mains en premier.

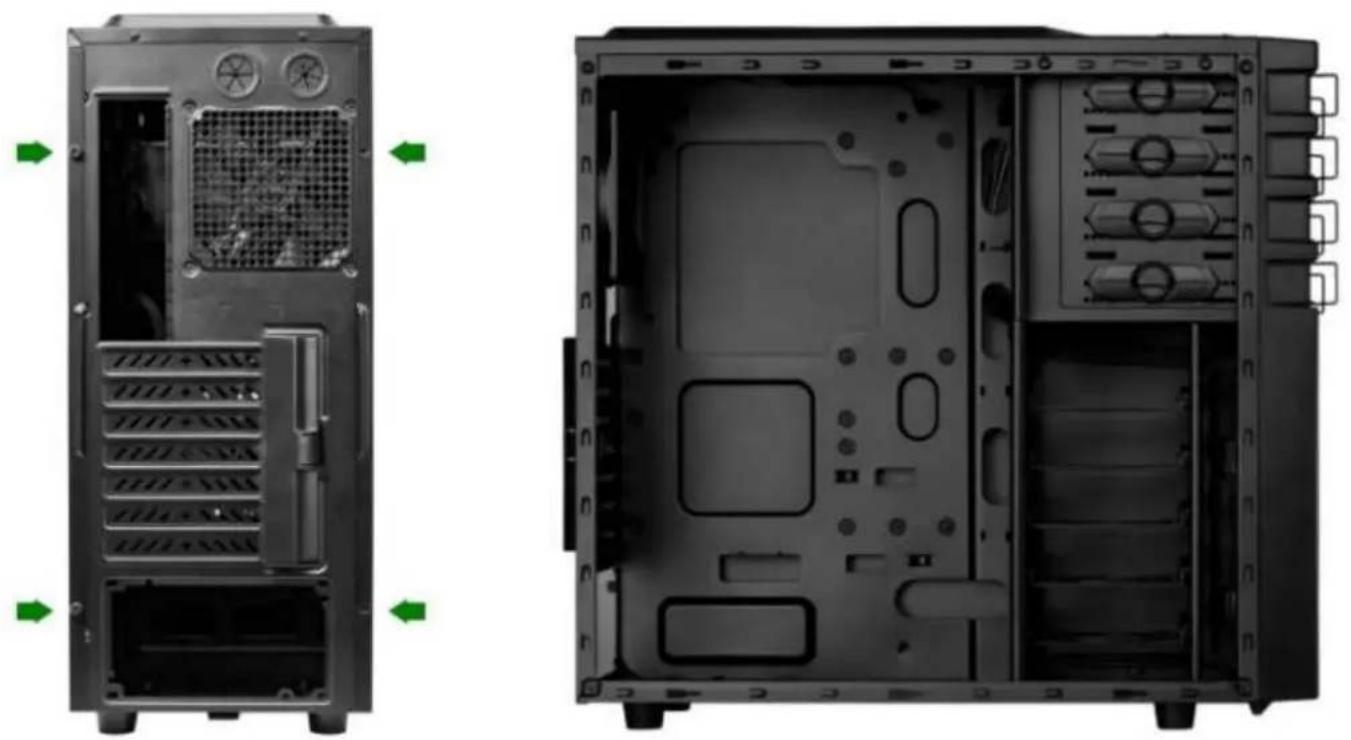

Pour retirer les panneaux latéraux droit et gauche, ôtez chacune des deux vis, puis faites coulisser les panneaux vers vous.

Note: Posez les vis à mains à part et souvenez-vous de l'endroit où vous les avez mises.

Attention : N'utilisez pas vos ongles pour faire levier avec les panneaux latéraux ou les soulever. Vous risquez de vous blesser au niveau des ongles ou d'endommager les panneaux latéraux.

2.2 Enlever la façade avant amovible

Enlevez la façade avant pour installer des ventilateurs.

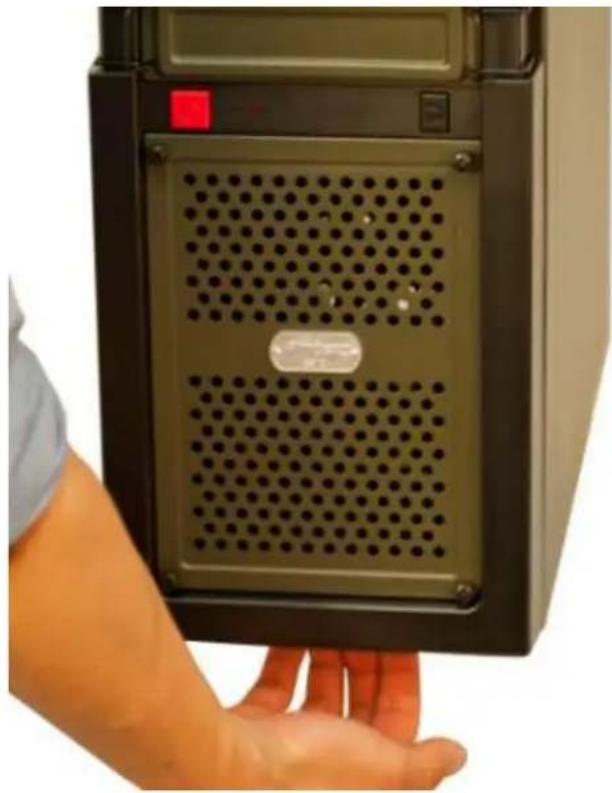

Enlevez la façade avant amovible en plaçant votre main dans l'encoche située en bas de la façade et tirez-la vers vous, en commençant par le bas. Vous rencontrerez de la résistance la première fois que vous enlèverez la façade avant amovible; c'est tout à fait normal.

Enlevez la façade avant amovible en la tirant vers vous par le bas.

2.3 Montage de la carte-mère

Avant de commencer :

Consultez le manuel de votre ventirad pour vérifier s'il y a des étapes de montage avant d'installer la carte-mère.

Le GX ne contient pas de panneau entrée/sortie. Il doit en principe être fourni avec votre carte mère. Dans le cas contraire, contactez le fabricant de votre care mère pour obtenir le panneau entrée/sortie adéquat.

*Insérez le panneau entrée/sortie avant d'installer votre carte mère.

Le GX700 est livré avec des entretoises pour carte mère (B dans la section 1.3). Vous pouvez les utiliser pour des cartes mère au format Standard ATX, microATX or Mini-ITX. Elles peuvent être positionnées différemment pour s'adapter à différents formats.

1. Couchez le boitier de manière à ce que l'ouverture soit sur le haut.

2. Alignez la carte-mère avec les trous disposés sur l'emplacement carte-mère et retenez ou marquez-les.

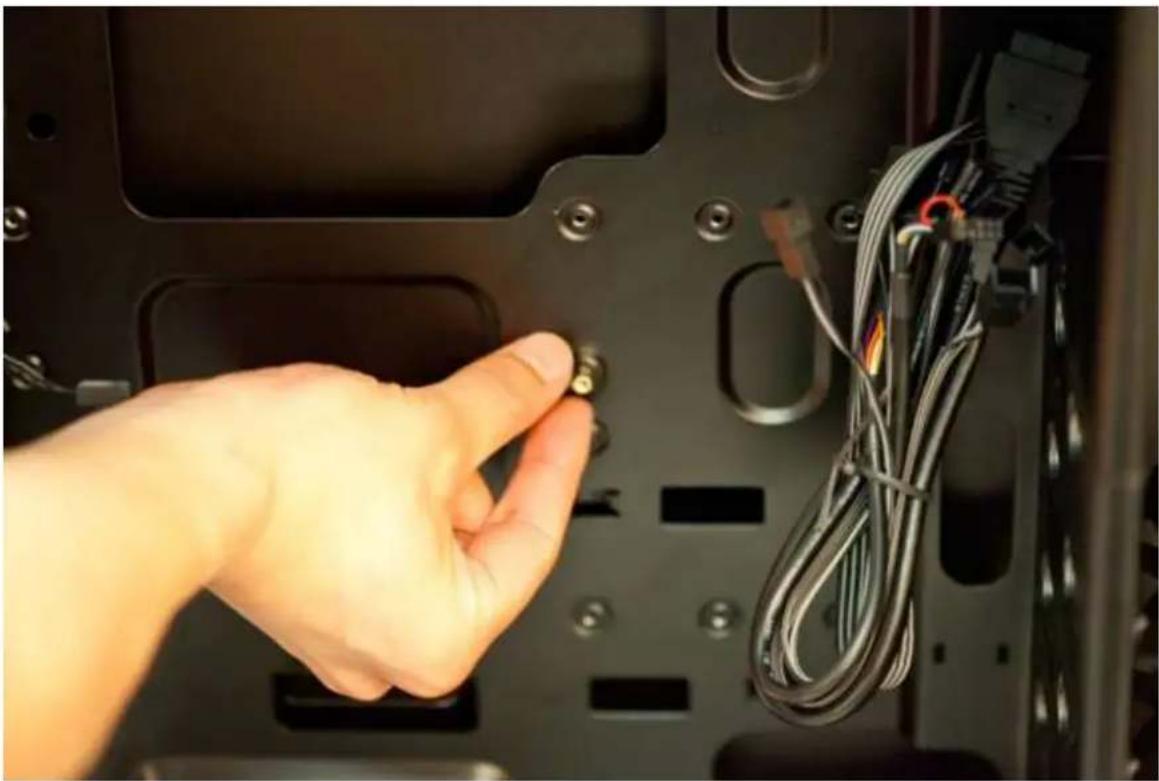

Vissez les entretoises en alignant la carte-mère avec les pas de vis présents sur les entretoises.

1. Placez les entretoises dans l'emplacement adéquat et posez la carte-mère.

2. Vissez votre carte-mère sur les entretoises grâce aux vis prévues à cet effet (C in section 1.3).

ATTENTION

Assurez-vous d'ôter toutes les entretoises non utilisées. Elles pourraient alors entrer en contact avec votre carte-mère et causer un court-circuit si connectées.

2.4 Montage de l'alimentation

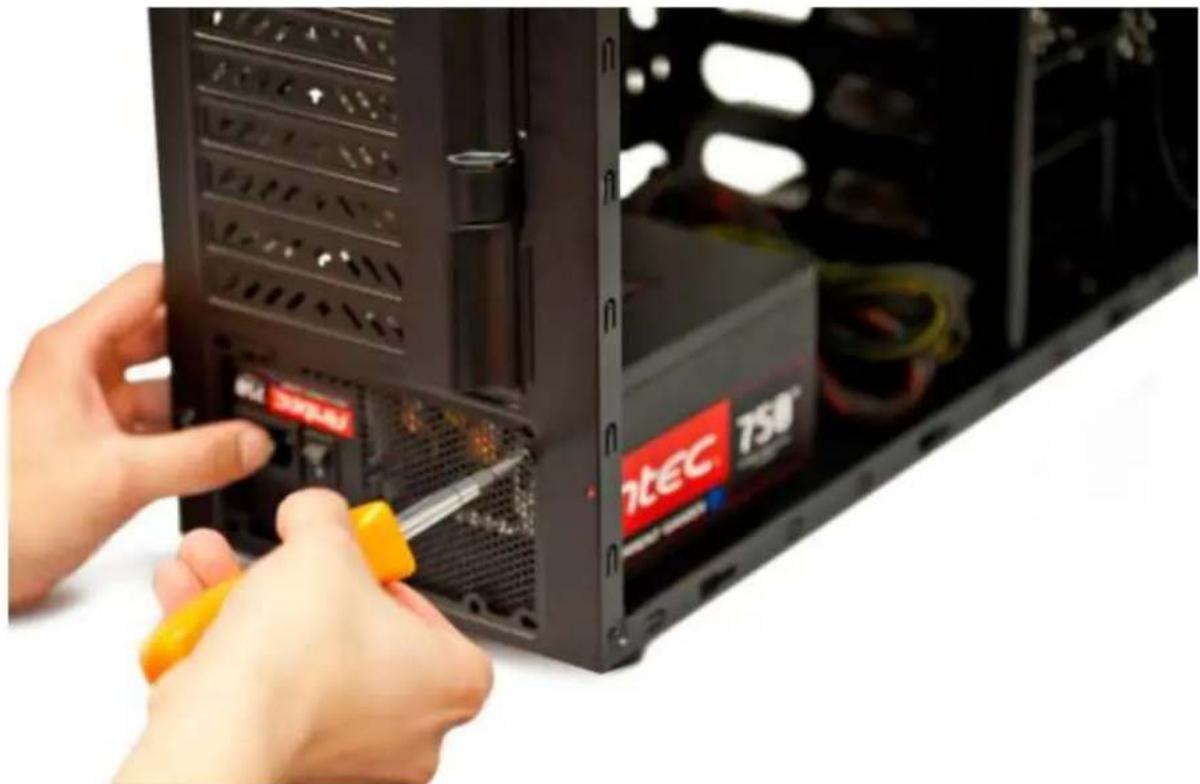

1. Placez le boîtier dans le sens de la hauteur, et installez l'alimentation comme montré sur la photo située à votre droite.
2. Poussez l'alimentation vers le fond du botier et alignez les trous sur le botier et les pas de vis présents sur l'alimentation (A).

Fixez l'alimentation au moyen des vis fournies

2.5

Installation d'appareils 5.25 pouces dans les baies externes

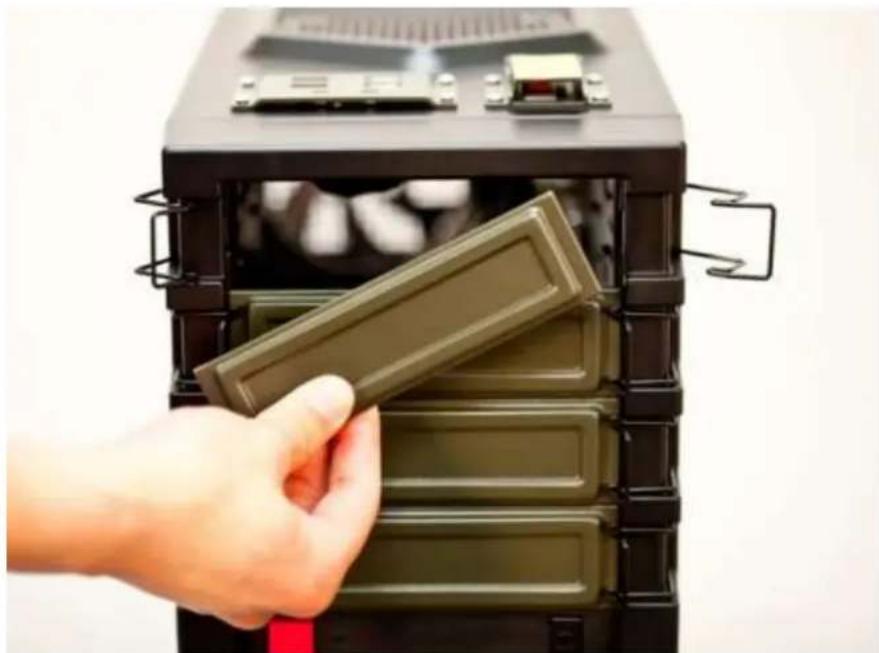

1. Enlevez les caches baies metalliques en declipsant les fermoirs en métal.

Retirez le cache baie métallique

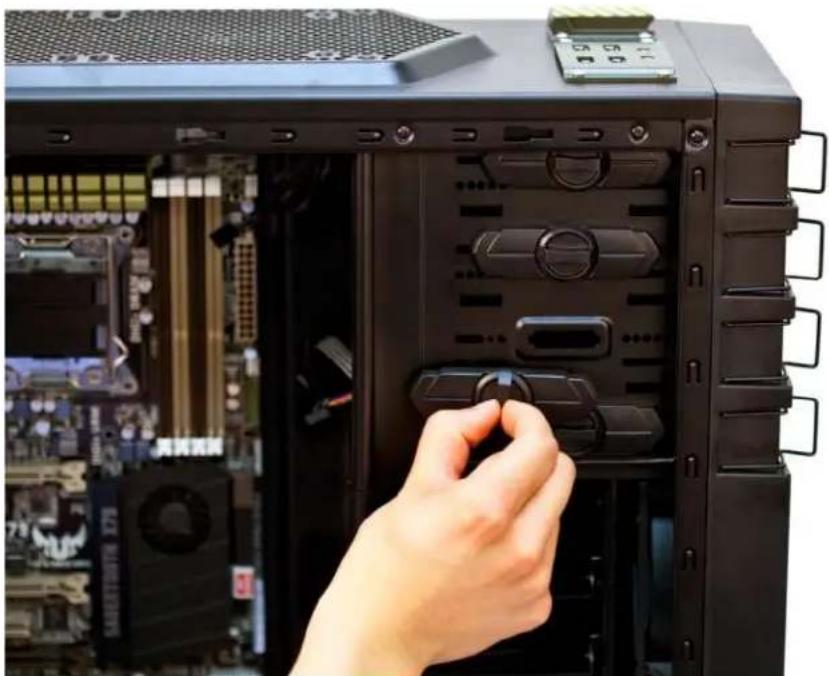

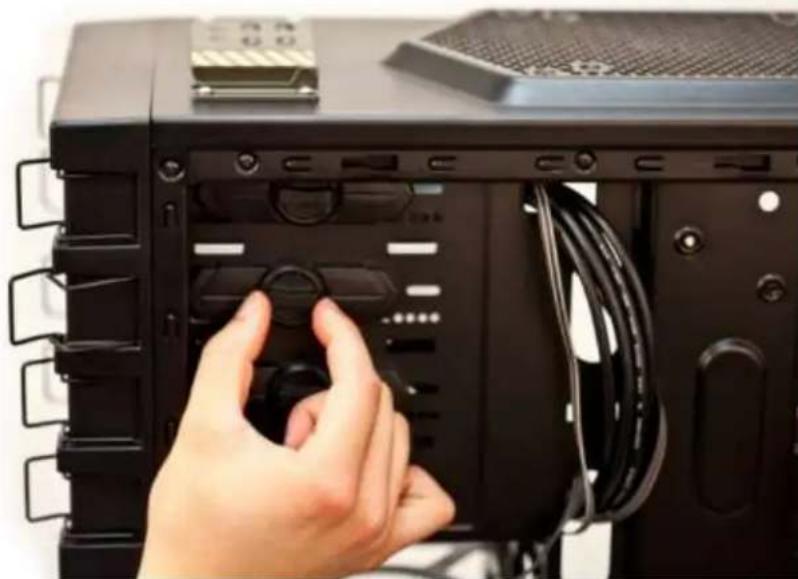

1. Retirez les pattes des baies de lecteur en effectuant une torsion du mécanisme de verrouillage en position verticale.

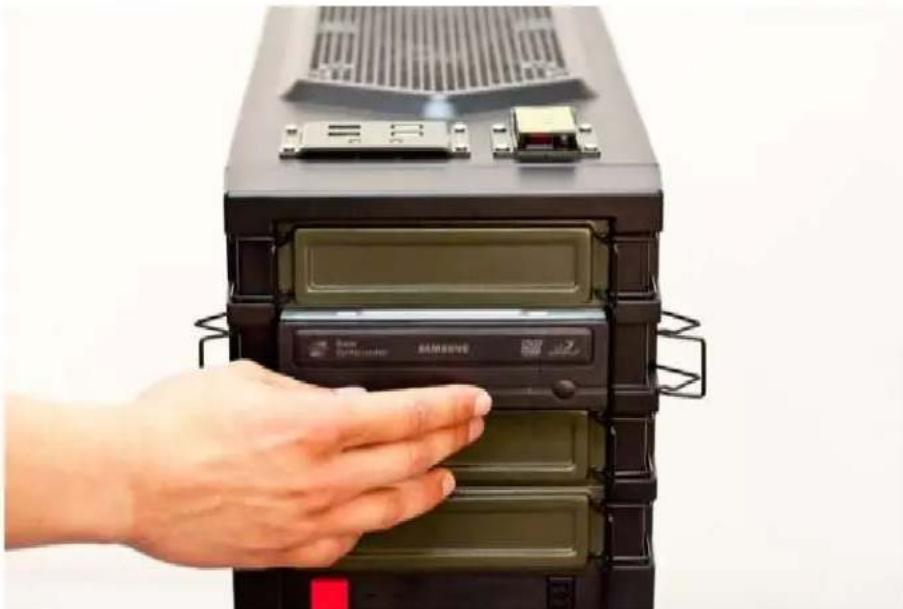

1. Glissez votre lecteur 5.25 pouces par la façade avant du châssis jusqu'à ce qu'il affleure la baie. Vous sentirez le disque se verrouiller, quand il sera en position.

Glissez le disque jusqu'à ce qu'il soit aligné avec la façade

1. Replacez les pattes de la baie de lecteur en alignant les broches avec les trous sur votre lecteur 5,25", puis verrouillez en tournant le mécanisme de verrouillage en position horizontale.

Alignez et verrouillez la baie de disque de chaque coté

2.6 Installation d'appareils 3.5 pouces dans les baies internes

Le GX700 est fourni avec 5 adaptateurs/support. Un pour chaque disque 3,5".

1. Insérez les 3 broches de l'adaptateur/support dans 3 trous sur le coté de votre dissque 3,5".

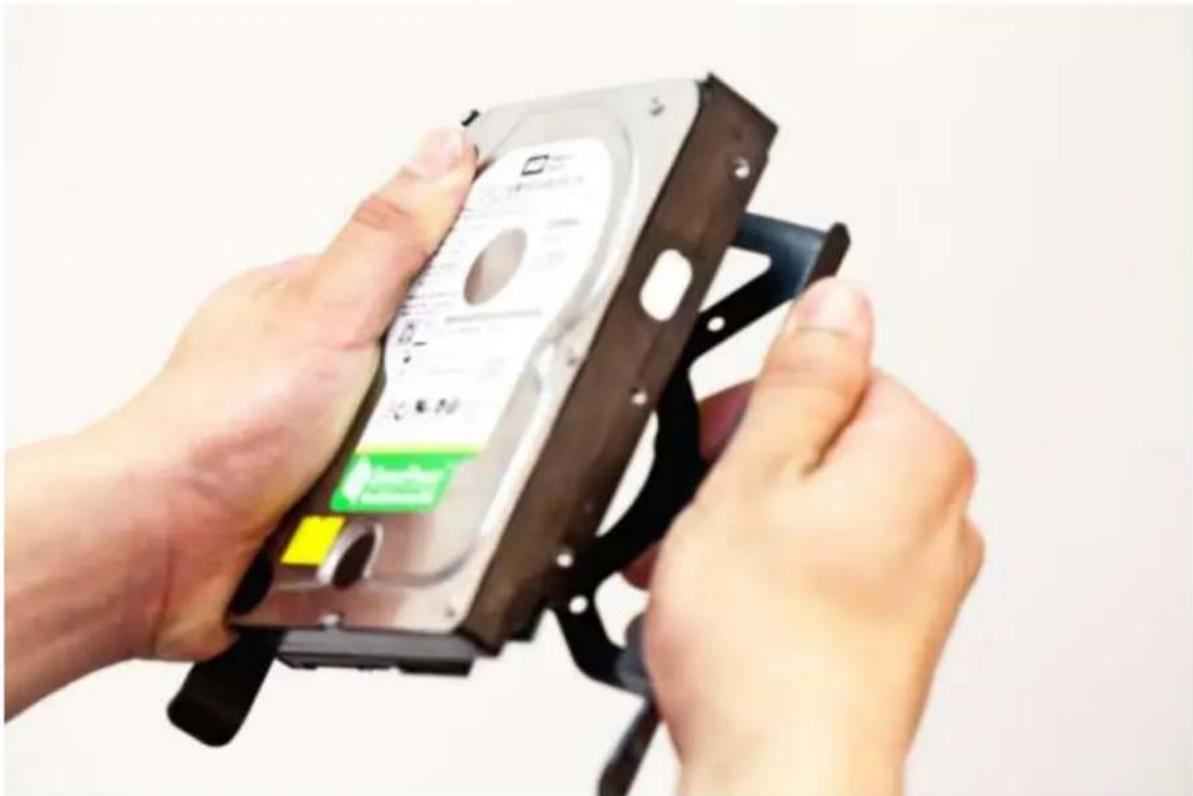

2. Pliez légèrement l'adaptateur/support pour positionner le lecteur dans son logement.

Pliez légèrement l'adaptateur/support pour positionner le lecteur dans son logement

1. Pincez les extrémités de l'adaptateur/support et faites glisser le lecteur dans la baie 3,5" jusqu'à ce qu'il se bloque dans la bonne position.

2.7

Installation d'appareils 2.5 pouces dans les baies internes

Chacune des 5 baies 3,5" prend également en charge les disques 2,5":

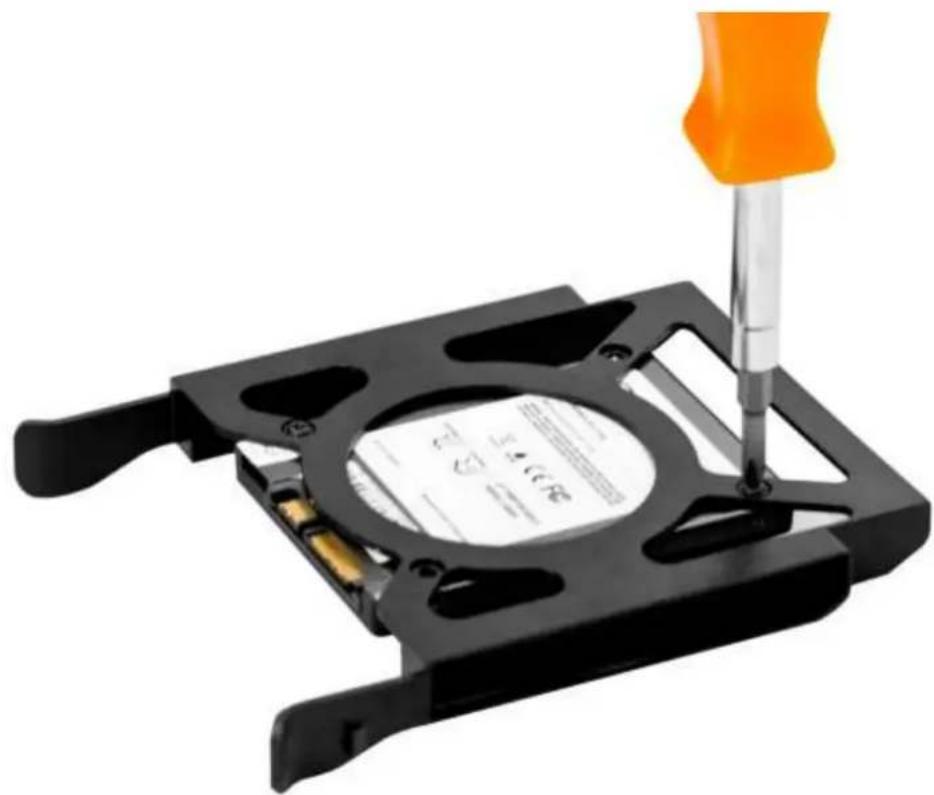

1. Alignez votre disque 2,5" avec les trous de l'adaptateur/support
2. Fixez votre disque par le biais des vis fournies (C, voir paragraphe 1.3).
3. Faites glisser l'adaptateur dans les rails du lecteur.

Alignez et fixez votre disque 2,5" avec les trous de l'adaptateur/support

2.8

Cable Management

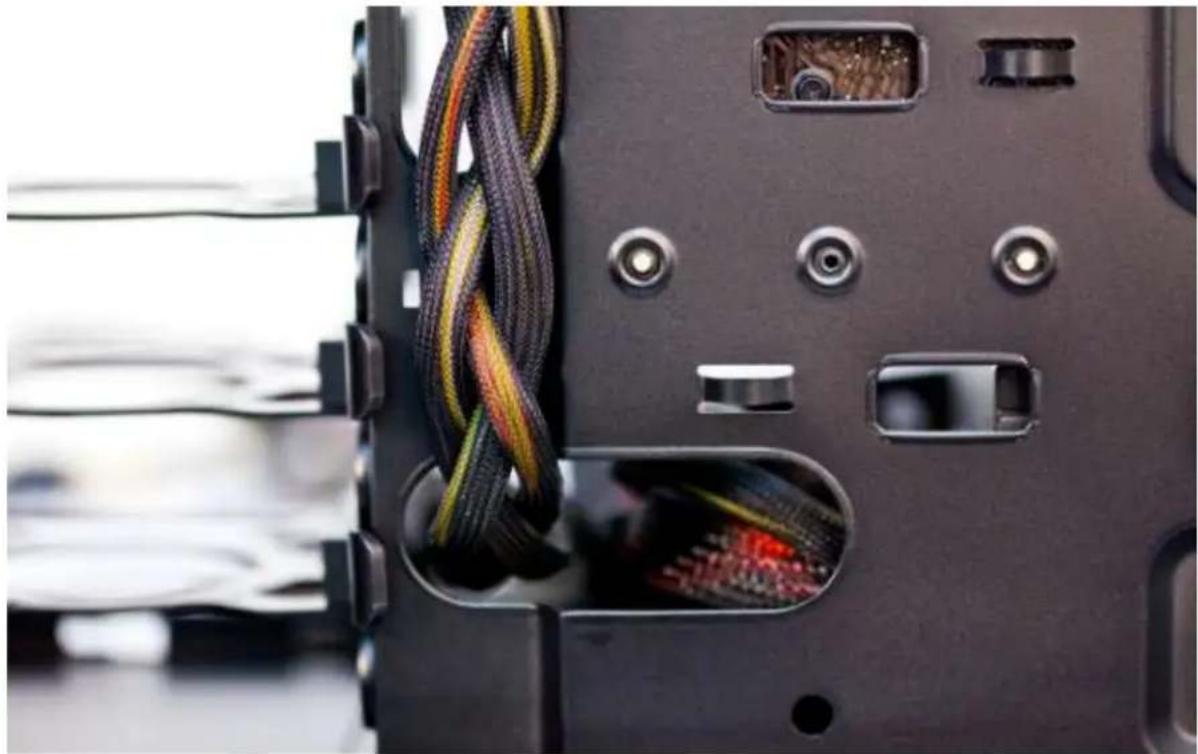

Il y a un compartiment pour ranger les câbles entre la carte-mère et le panneau latéral droit, ainsi que des range-câbles situés derrière l'emplacement carte-mère. Vous pouvez glisser les câbles dans ce compartiment ou les ranger dans les baies à disques durs vides.

Prenez les câbles que vous voulez utiliser et faites-les passer par les passe-câbles derrière l'emplacement de la carte-mère. Faites-les passer par les orifices vers la partie droite du boîtier.

Utilisez les colliers de serrage pour maintenir en place les câbles. Les colliers de serrage peuvent être attachés aux range-câbles (cercle jaune sur la photo ci-contre) situés au dos de l'emplacement carte-mère.

En ce qui concerne les câbles à destination des lecteurs optiques et des disques durs, il faut les faire passer par les passe-câbles et les faire ressortir au plus près de leur point d'insertion. Branchez le câble et rangez la partie inutilisée dans la partie droite du boîtier.

Utilisez le passe-câbles en forme d'œillet afin de pouvoir dissimuler les câbles de l'alimentation.

Pour les câbles directement acheminés aux lecteurs optiques et aux disques durs, il y a des range-câbles situés à l'intérieur des baies. Enroulez-les ensemble et rangez-les en utilisant les range-câbles. Utilisez les passe-câbles pour faire passer les câbles de l'alimentation.

Troisième partie

Système de refroidissement

Manuel de l'utilisateur, GX700

3.1 Ventilateurs inclus

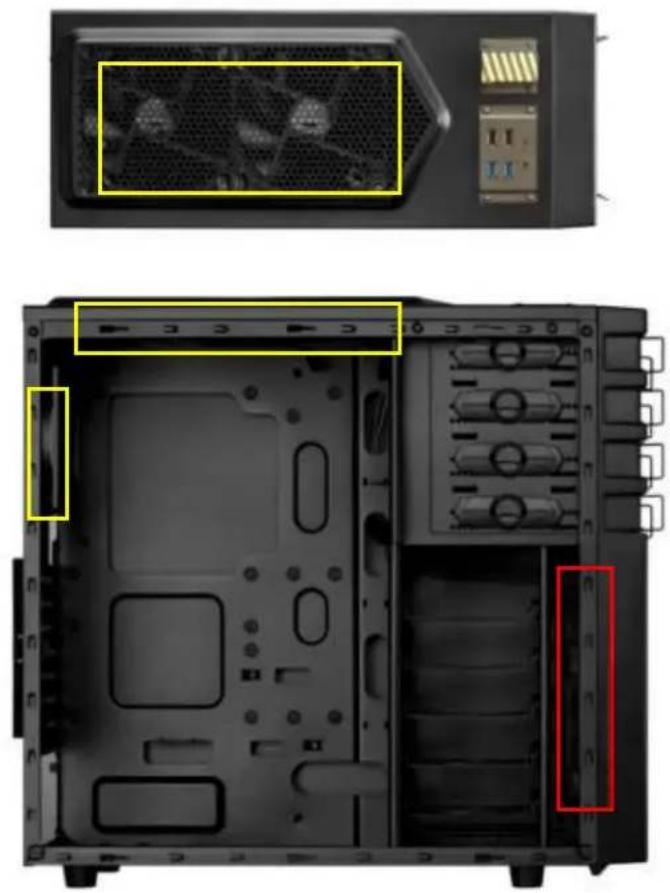

Le GX700 est livré avec deux ventilateurs standard 140mm et un ventilateur arrière 120mm (en jaune).

Les encadrés rouges sur la photo montrent les emplacements de ventilateurs facultatifs. Les instructions de montage pour chacun de ces emplacements sont détaillées lors du paragraphe suivant.

3.2 Ventilateurs facultatifs

Le GX700 comprend jusqu'à 3 emplacements supplémentaires pour ventilateurs. Ces emplacements sont décrits ci-après :

-Deux emplacements ventilateurs frontaux de 120 mm sur la façade avant,

-Deux emplacements pour ventilateurs latéraux de 120 mm

Ventilateurs frontaux de 120 mm

Vous pourrez installer chacun des deux ventilateurs en utilisant deux des longues vis fournies. Tout d'abord, assurez-vous d'ôter la façade avant amovible, comme décrit dans le paragraphe 2.2.

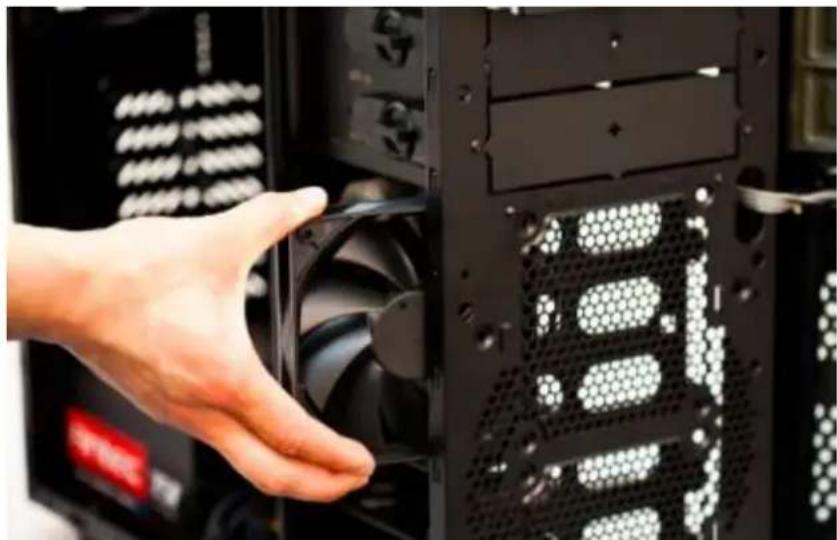

1. Faites glisser le ventilateur entre la panneau avant et les baies 3,5". Alignez le ventilateur sur les pas de vis et vissez le ventilateur (C dans la Section 1.3).

Faites glisser le ventilateur entre la panneau avant et les baies 3,5".

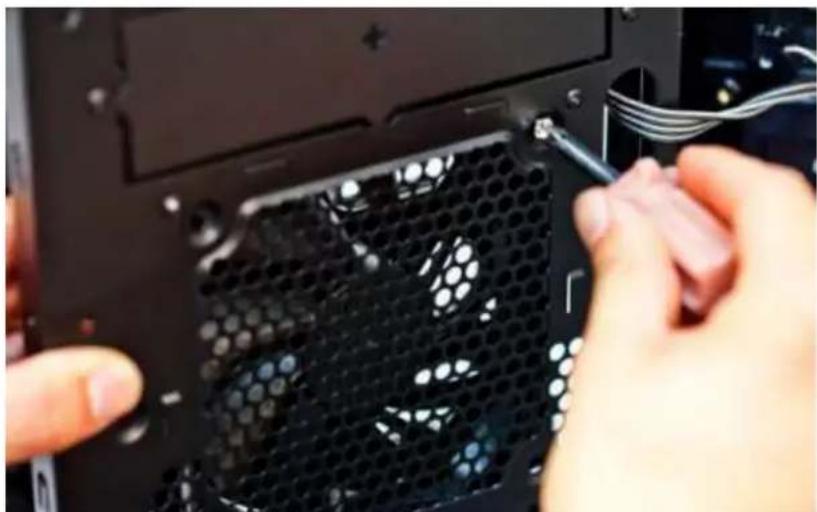

1. Vissez le second ventilateur comme indiqué.

Vissez le second ventilateur comme indiqué.

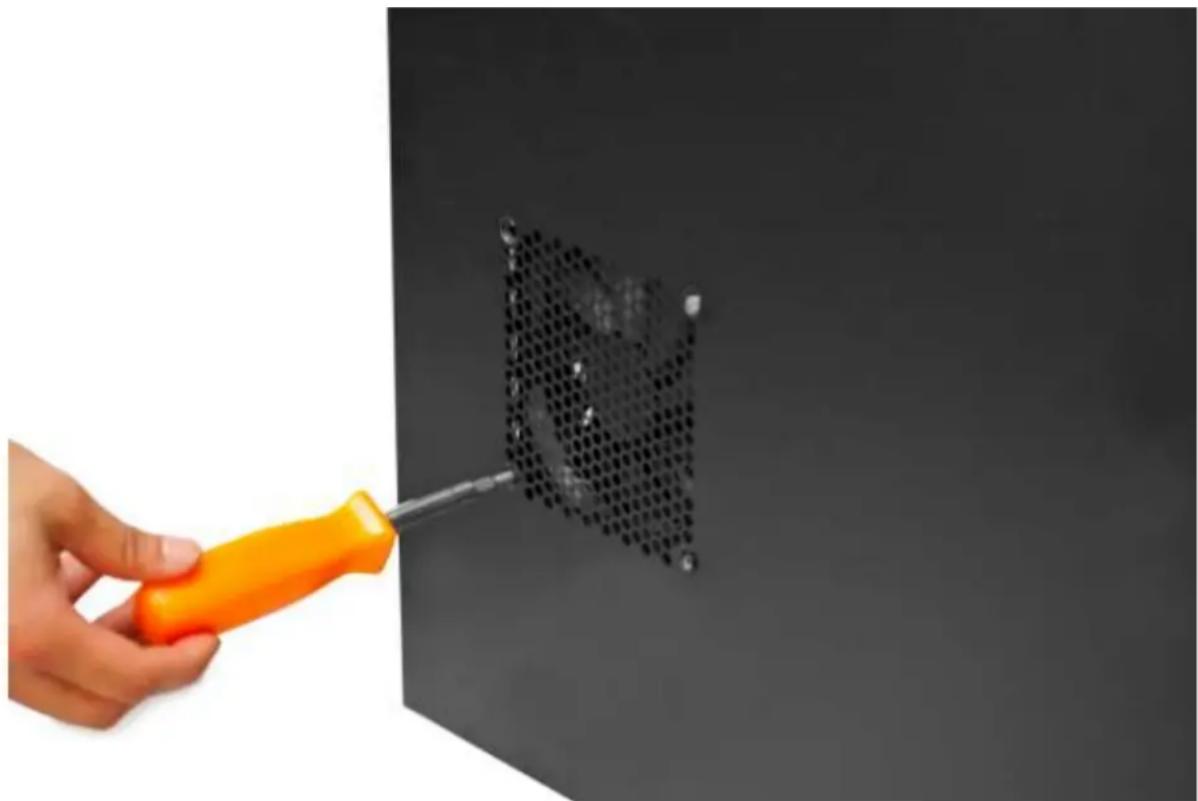

Ventilateurs latéraux de 120 mm

Sur le panneau latéral translucide, il y a 1 emplacement pour ventilateur de 120 mm en mode aspiration.

1. Alignez sur les chevilles les pas de vis qui correspondent à votre ventilateur. Le(s) ventilateur(s) devra(ont) être installé(s) en mode aspiration.
2. Vissez les ventilateurs (F, paragraphe 1.3) au travers des œillets blancs.

Alignez sur les chevilles les pas de vis qui correspondent à votre ventilateur. Vissez les ventilateurs au travers des œillets blancs.

3.3 Filtres à poussière

Il y a deux filtres à poussière à l'intérieur de le GX700 qui peuvent être ôtés dans le but d'être nettoyés: le filtre à poussière avant et celui de l'alimentation. Vous aurez accès au filtre à poussière avant en enlevant la façade avant amovible et en poussant vers le bas les languettes situées sur la partie supérieure du filtre.

Pour enlever le filtre à poussière avant :

1. Retirez les 4 vis et le panneau filtre métallique.

Retirez les 4 vis à main

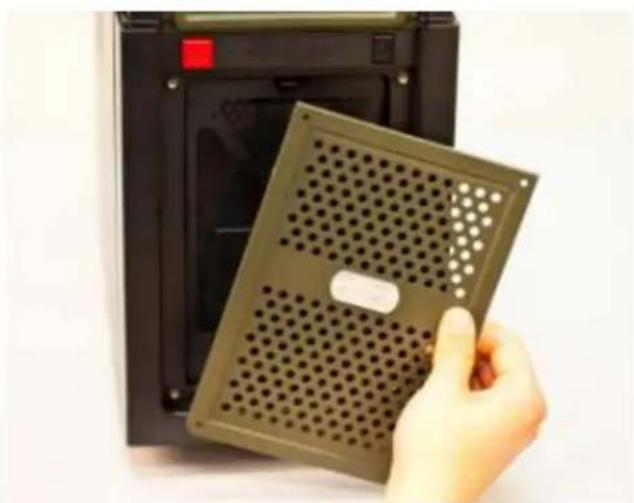

Retirez le panneau métallique

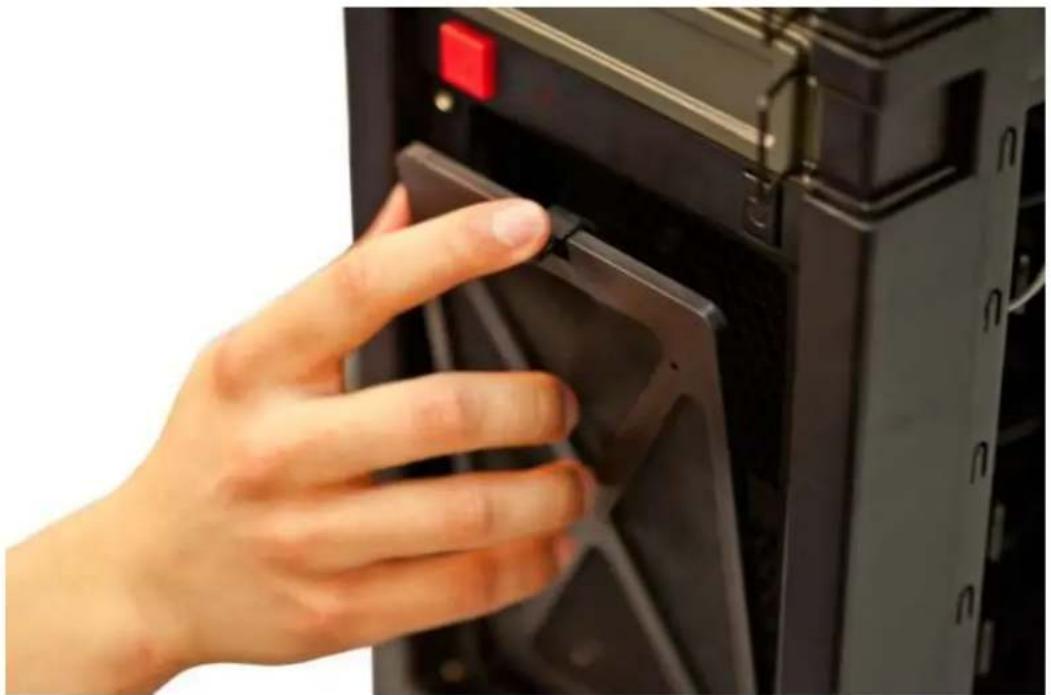

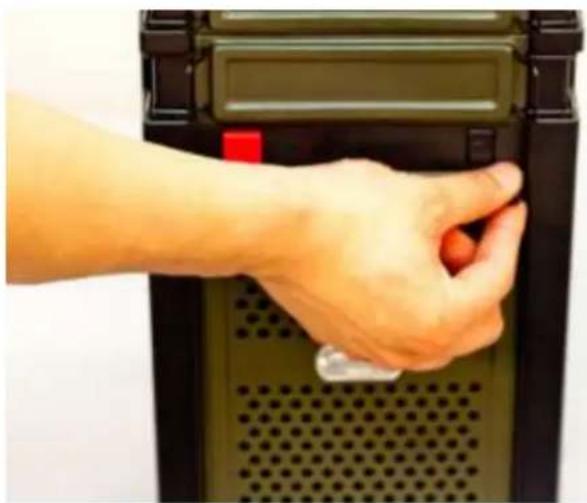

1. Exercez une pression vers le bas sur la languette située sur la partie supérieure du filtre et retirez-le de l'intérieur de la façade avant amovible.

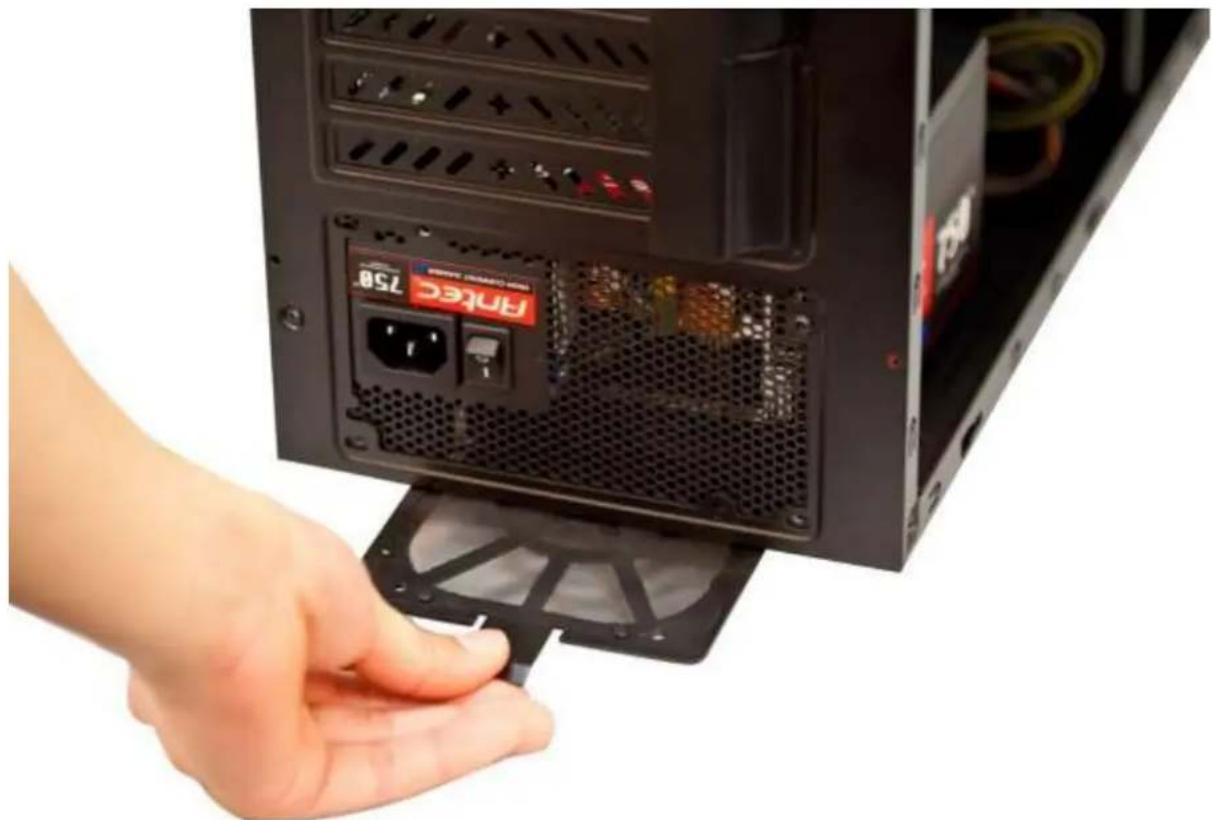

Le GX700 inclut également un filtre amovible à hauteur de l'alimentation qui peut être ôté à des fins de maintenance et verrouillé en cas de transport.

Pour l'enlever :

Retirez le filtre en tirant vers vous la languette en utilisant la languette prévue à cet effet.

Retirez le filtre du boîtier en tirant vers vous la languette extérieure.
