EB3A - Générateur électrique portable BLUETTI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'énergie portable / Générateur électrique portable
Capacité de la batterie	268,8 Wh (12 Ah)
Type de batterie	LiFePO4 (Lithium Fer Phosphate)
Dimensions (L x l x H)	255 x 180 x 183 mm
Poids	4,6 kg
Puissance de sortie AC	600 W (surtension 1200 W)
Tension de sortie AC	220-240 V
Ports de sortie DC	Allume-cigare 12V/10A, 2x DC5521 12V/10A, 2x USB-A 5V/3A, 1x USB-C PD 100W, 1x charge sans fil 15W
Entrée AC	268 W max, 220-240 V, 4 A, 50 Hz
Entrée solaire (PV)	200 W max, 12-28 VDC, 8,5 A max
Fonctions spéciales	Mode ECO, Mode UPS/By-pass, Mode augmentation de puissance, Charge turbo/silence
Connectivité	Bluetooth via application BLUETTI
Température de fonctionnement	Décharge : -20 °C à 40 °C ; Charge : 0 °C à 40 °C
Humidité de fonctionnement	10 % - 90 %
Sécurité	Disjoncteur AC, protection contre surchauffe, court-circuit, surcharge
Entretien	Charger à 80 % tous les 3-6 mois pour stockage ; nettoyer avec un chiffon sec
Contenu de la boîte	Station EB3A, câble charge AC, câble charge solaire (MC4 vers DC7909), câble charge voiture, câble USB-C vers USB-C

FOIRE AUX QUESTIONS - EB3A BLUETTI

Comment savoir si mes appareils fonctionneront avec l'EB3A ?

Évaluez la puissance totale de vos appareils en watts. Si elle ne dépasse pas 600 W (sortie AC), l'EB3A peut les alimenter. Pour les appareils à forte surtension, la capacité de surtension de 1200 W est disponible.

Puis-je utiliser des panneaux solaires tiers ?

Oui, à condition que leurs caractéristiques soient dans les limites : Voc 12-28 V, courant d'entrée 8,5 A max, puissance d'entrée 200 W max, et connecteur MC4 ou Anderson compatible.

Comment activer le mode UPS/By-pass ?

Connectez l'EB3A à une prise secteur, l'icône UPS apparaît sur l'écran. Activez ensuite la sortie AC. Dans ce mode, le courant secteur alimente directement les charges et recharge la batterie simultanément.

Y a-t-il un bouton pour la charge sans fil ?

Oui, appuyez sur le bouton d'alimentation DC pour activer ou désactiver la charge sans fil. La charge sans fil offre jusqu'à 15 W.

Puis-je charger et utiliser l'EB3A en même temps ?

Oui, l'EB3A prend en charge la recharge pass-through. Vous pouvez utiliser les prises tout en rechargeant la batterie, grâce au système de gestion de batterie intégré.

Comment rendre la charge plus silencieuse ?

Activez le mode Silence dans l'application BLUETTI. La puissance de charge sera alors limitée à 100 W, réduisant le bruit du ventilateur.

Que faire en cas d'alarme TEMP ?

L'alarme TEMP indique une température anormale. Placez l'EB3A dans un endroit frais et bien ventilé pendant 30 minutes avant de la réutiliser. Si le problème persiste, contactez le service client.

Comment entretenir la batterie pour une longue durée de vie ?

Pour un stockage prolongé, chargez la batterie à 80 % tous les 3 à 6 mois. Utilisez de préférence une charge lente. Évitez les décharges complètes fréquentes.

Quels appareils puis-je alimenter avec l'EB3A ?

Exemples d'autonomie : iPhone 13 (12-17 fois), MacBook (5-6 fois), drone (5-6 fois), appareil photo (10-15 fois), outil électrique 80 W (2,5-3 h), réfrigérateur 90 W (2-2,5 h). La capacité réelle dépend de la puissance et de l'efficacité.

Comment réinitialiser le disjoncteur AC ?

Si le courant AC dépasse 10 A, le disjoncteur se déclenche. Après avoir résolu la cause (réduire la charge), appuyez une fois sur le bouton du disjoncteur pour réinitialiser l'alimentation AC.

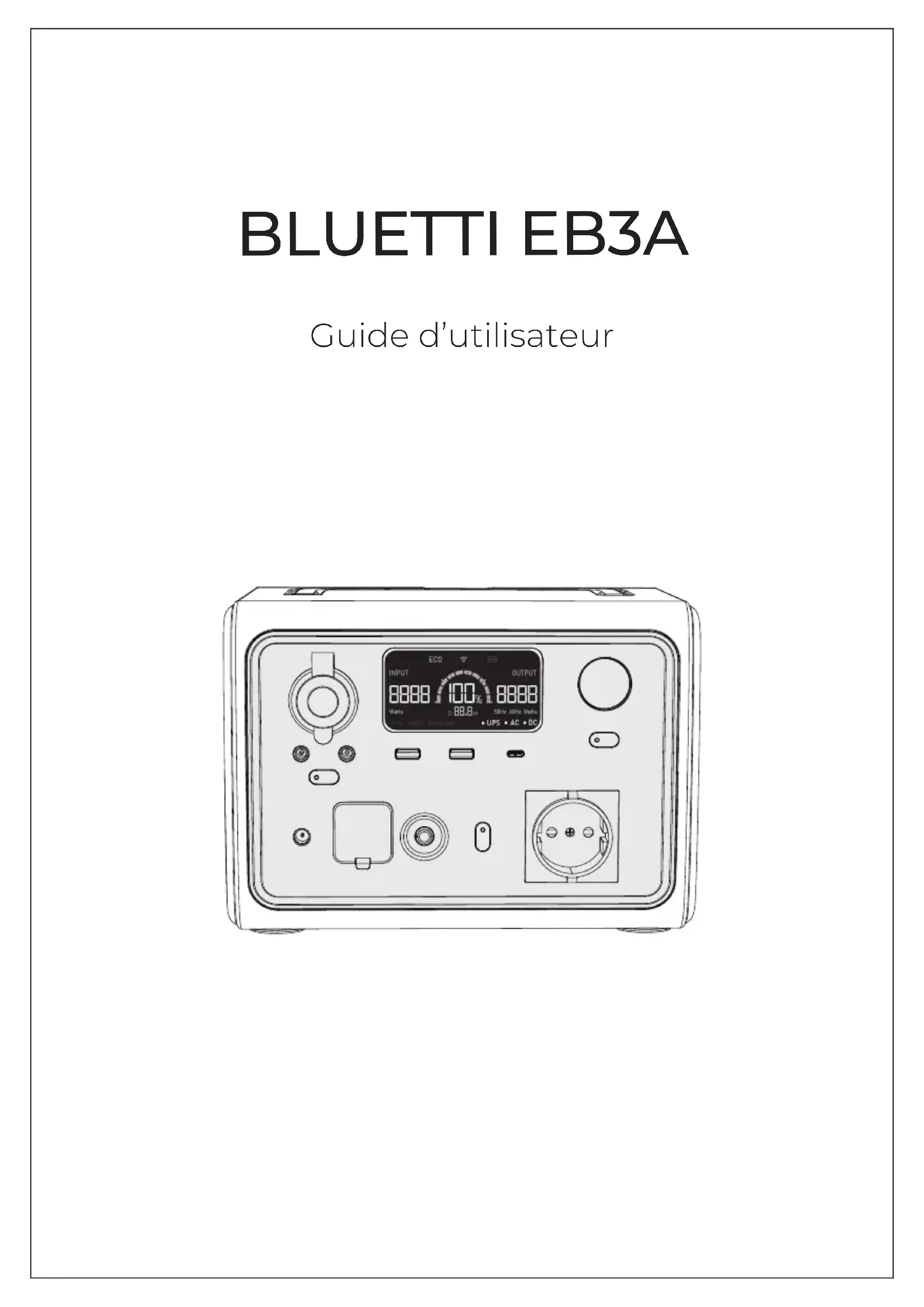

MODE D'EMPLOI EB3A BLUETTI

Merci d'avoir accueilli BLUETTI dans votre famille.

Dès le début, BLUETTI a souhaité s'engager pour un avenir durable grâce à des solutions de stockage d'énergie verte, pour une utilisation intérieure et extérieure, tout en garantissant une expérience écologique exceptionnelle pour nos habitations et pour notre monde.

C'est pourquoi BLUETTI est présent dans plus de 70 pays et a gagné la confiance de millions de clients à travers le monde.

Canada États-Unis Mexique Royaume-Uni Autriche Suisse Allemagne Italie Espagne Nigeria Afrique du Sud Suède Chine Japon Singapour Malaisie Philippines Australia Nouvelle-Zélande

CONTENU

Avant de vous lancer 4

Consignes 4

Sécurité générale 4

Entretien 5

Manipulation et stockage 5

Contenu de la boîte 6

Présentation du produit 7

Schéma 7

Spécificités 8

Fonctionnement 9

Écran LCD 9

Mise en marche/arrêt 10

Mode standard 10

ASI 11

Paramètres 11

APPLICATION BLUETTI 12

Charge 12

Décharge 14

Annexe 15

FAQ (Foire Aux Questions) 15

Avant de vous lancer

Les informations contenues dans le présent document sont susceptibles d'être modifiées sans préavis.

Pour la dernière version, veuillez visiter https://www.bluettipower.com/pages/user-guides.

• Le guide d'utilisateur contient des consignes et des remarques sur le fonctionnement et l'utilisation de cette unité.
• BLUETTI recommande l'utilisation d'accessoires d'origine BLUETTI.
• BLUETTI ne peut être tenu responsable de tout dommage ou de toute dépense qui pourrait résulter de l'utilisation de pièces autres que celles d'origine BLUETTI.
• Pour votre sécurité et dans votre intérêt, veuillez lire attentivement le présent document avant d'utiliser l'unité. Gardez-le à portée de main pour toute référence ultérieure.

Consignes

Veuillez lire ce guide pour obtenir des informations importantes sur la sécurité de votre appareil. Le non-respect de ces consignes concernant l'installation, l'utilisation et l'entretien corrects de votre appareil risque d'endommager l'unité et d'entraîner d'éventuelles blessures dont vous, ou d'autres personnes, pourriez être victimes.

CONSERVEZ CES CONSIGNES!

Sécurité générale

• Utilisez ou stockez toujours l'unité dans un environnement présentant la plage de température spécifiée.
• N'exposez PAS l'unité au feu, aux liquides, à la sueur, à la saleté ou à d'autres contaminants, car cela pourrait faire exploser la batterie ou provoquer une fuite de liquide ou de gaz inflammable.
• NE stockez PAS l'unité avec des matériaux dangereux, notamment des produits inflammables, des explosifs, des matériaux radioactifs, etc.
• NE placez PAS l'unité sur une surface instable ou inclinée.
• Assurez-vous que l'endroit où vous utilisez l'unité est bien ventilé et spacieux.
• Veuillez tenir l'unité hors de portée des enfants et des animaux de compagnie.
• Vérifiez que les connecteurs de tous les câbles de connexion sont verrouillés avant utilisation.
  • N'utilisez PAS l'unité en conduisant.

• NE modifiez PAS la batterie, N'essayez PAS d'y insérer des corps étrangers, NE l'immergez PAS et NE l'exposez PAS à l'eau ou à d'autres liquides. Les batteries peuvent exploser si elles sont endommagées.

• Le liquide de la batterie est corrosif et peut être toxique. Si une batterie fuit, évitez que le liquide qui s'écoule ne touche votre peau, vos yeux, vos vêtements ou d'autres surfaces. Rincez immédiatement les zones touchées avec de l'eau, ou consultez un médecin.

• N'ignorez PAS ces panneaux d'avertissement sur les composants ou sur les produits conçus par les fabricants.
• Veuillez NE PAS démonter, couper, écraser, percer ou endommager l'unité de quelque manière que ce soit.
• N'insérez PAS de corps étrangers dans le ventilateur, les évents, les ports ou toute autre ouverture.
• N'utilisez JAMAIS de batteries ou de composants endommagés. Une utilisation incorrecte ou détournée de batteries endommagées peut endommager votre appareil ou vous blesser en raison d'une fuite de liquide de la batterie, d'un incendie, d'une surchauffe ou d'une explosion.
• Utilisez UNIQUEMENT des batteries et des accessoires homologués. Une utilisation inappropriée ou le recours à des batteries ou à des composants non homologués ou incompatibles peut entraîner un risque d'incendie, d'explosion ou d'autres dangers, et peut invalider toute homologation ou garantie.
• Éteignez IMMÉDIATEMENT l'unité en cas de dysfonctionnement.
• En cas d'incendie, utilisez un extincteur à base de poudre sèche.
• Seul du personnel qualifié peut modifier ou remplacer la batterie interne ou tout autre composant de l'unité. Si nécessaire, apportez l'unité à un centre de service agréé, car un remontage incorrect peut provoquer un risque d'incendie ou de choc électrique.

CONSERVEZ CES CONSIGNES!

Entretien

- Lorsque vous n'utilisez pas l'unité pendant une période prolongée, arrêtez-la et débranchez l'adaptateur AC de la prise.

- Chargez l'unité à un SoC (état de charge) de 80 % tous les 3-6 mois pour un stockage à long terme.

- Lorsque la capacité de la batterie chute à 20 %, chargez l'EB3A pour prolonger la durée de vie de la batterie et n'alimentez PAS les appareils de 400 W et plus.

- Nettoyez l'unité à l'aide d'un chiffon sec, doucement et soigneusement.

Manipulation et stockage

• Utilisez une assistance mécanique si nécessaire (par exemple, des chariots et des établis à hauteur réglable).
• NE placez RIEN sur la surface supérieure de l'unité lors de l'utilisation ou du stockage.
• Température de stockage recommandée : de 14 °F à 113 °F/de -10 °C à 45 °C.

Contenu de la boîte

Emballage standard

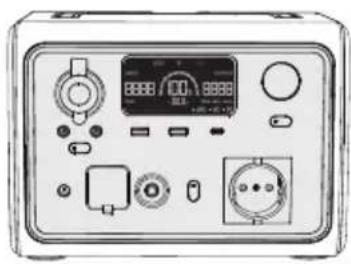

Station d'énergie portable EB3A

Câble de charge solaire

* Les accessoires ci-dessous ne sont pas inclus dans l'emballage standard et peuvent être achetés sur https://www.bluettipower.com/.

Câble de charge voiture

Câble USB de type C vers USB de type C

* Câble de charge solaire : 59 po/150 cm, 16 AWG, MC4 vers DC7909.

Câble de charge AC : 71 po/180 cm.

Câble de charge voiture : 28 po/72 cm, 16 AWG, port allume-cigare vers DC7909.

Câble USB de type C vers USB de type C : 59 po/150 cm, 16 AWG.

Remarque : les détails de l'ensemble sont susceptibles d'être modifiés sans préavis.

Présentation du produit

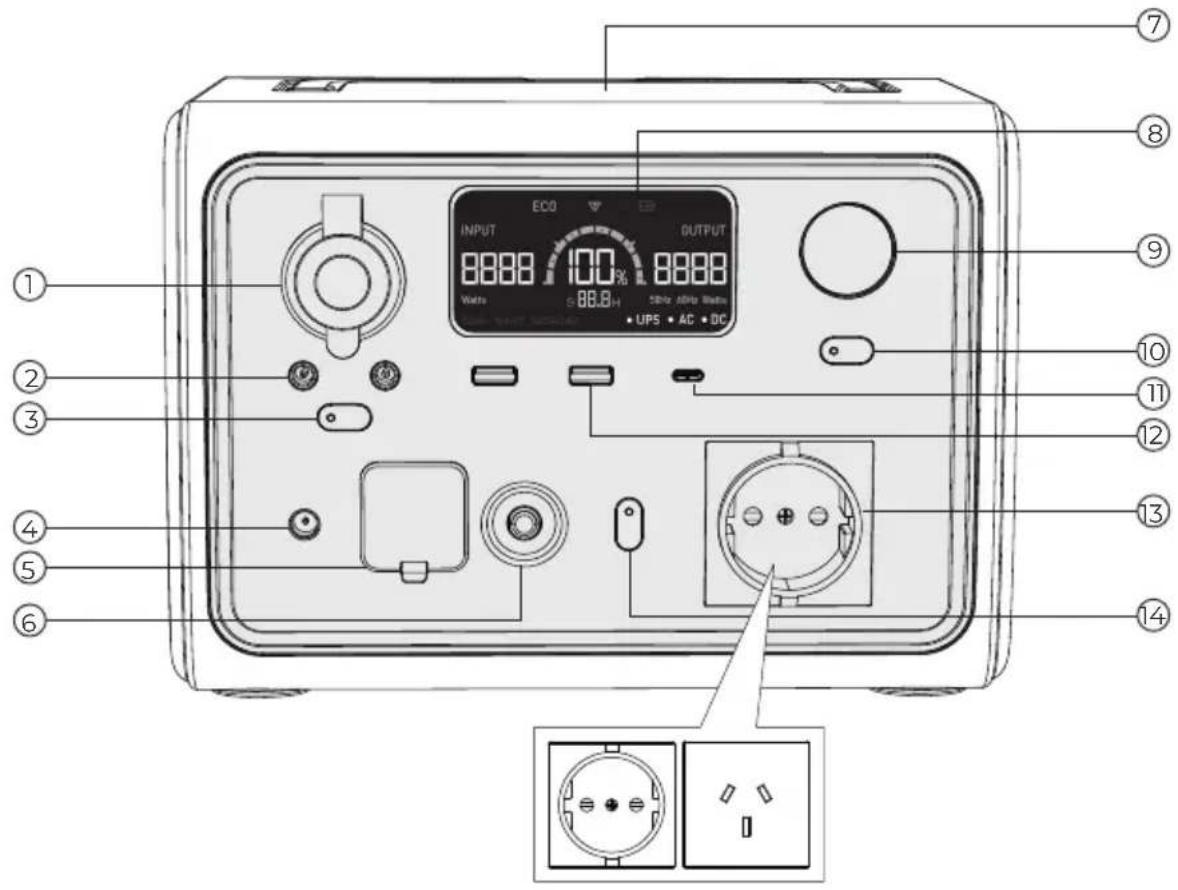

Schéma

1. Port allume-cigare

2. Écran LCD

3. Port DC5521

4. Lampe LED

5. Bouton d'alimentation DC

6. Bouton de la lampe LED

7. Port d'entrée DC

8. Port USB de type C

9. Port d'entrée AC

10. Port USB de type A

11. Disjoncteur AC*

12. Port de sortie AC

13. Chargeur sans fil

14. Bouton d'alimentation AC

* Un disjoncteur est un interrupteur de sécurité électrique conçu pour protéger votre unité des dommages causés par une surintensité ou un court-circuit. Lorsque le courant AC dépasse 10 A, il se déclenche automatiquement. Appuyez une fois sur ce bouton pour réinitialiser l'unité après la résolution de ces problèmes.

Spécificités

Article\Produit		EB3A UE/GB/AU
Général
Capacité de la batterie		268,8 Wh (12 Ah)
Type de cellule		LiFePO4
Dimensions (L*I*H)		10,04*7,09*7,20 pouces/255*180*183 mm
Poids		10,14 lb/4,6 kg
Température de décharge		De -20 °C à +40 °C
Température de charge		De 0 °C à +40 °C
Humidité opérationnelle		10%-90%
Sortie AC
Puissance		600 W
Surtension		1 200 W
Tension		220-240 VAC
Courant		2,6 A
Sortie DC
Port allume-cigare *1	Tension	12 VDC
	Courant	10 A
DC5521 *2	Tension	12 VDC
	Courant	10 A
USB de type A *2	Tension	5 VDC
	Courant	3 A
USB de type C PD3.0 *1	Puissance	100 W max.
Charge sans fil *1	Puissance	5/7,5/10/15 W
Entrée AC
Puissance		268 W max.
Tension		220-240 VAC
Courant		4 A
Fréquence		50 Hz
Entrée DC
Puissance		200 W max.
Tension		12-28 VDC
Courant		8,5 A max.

Fonctionnement

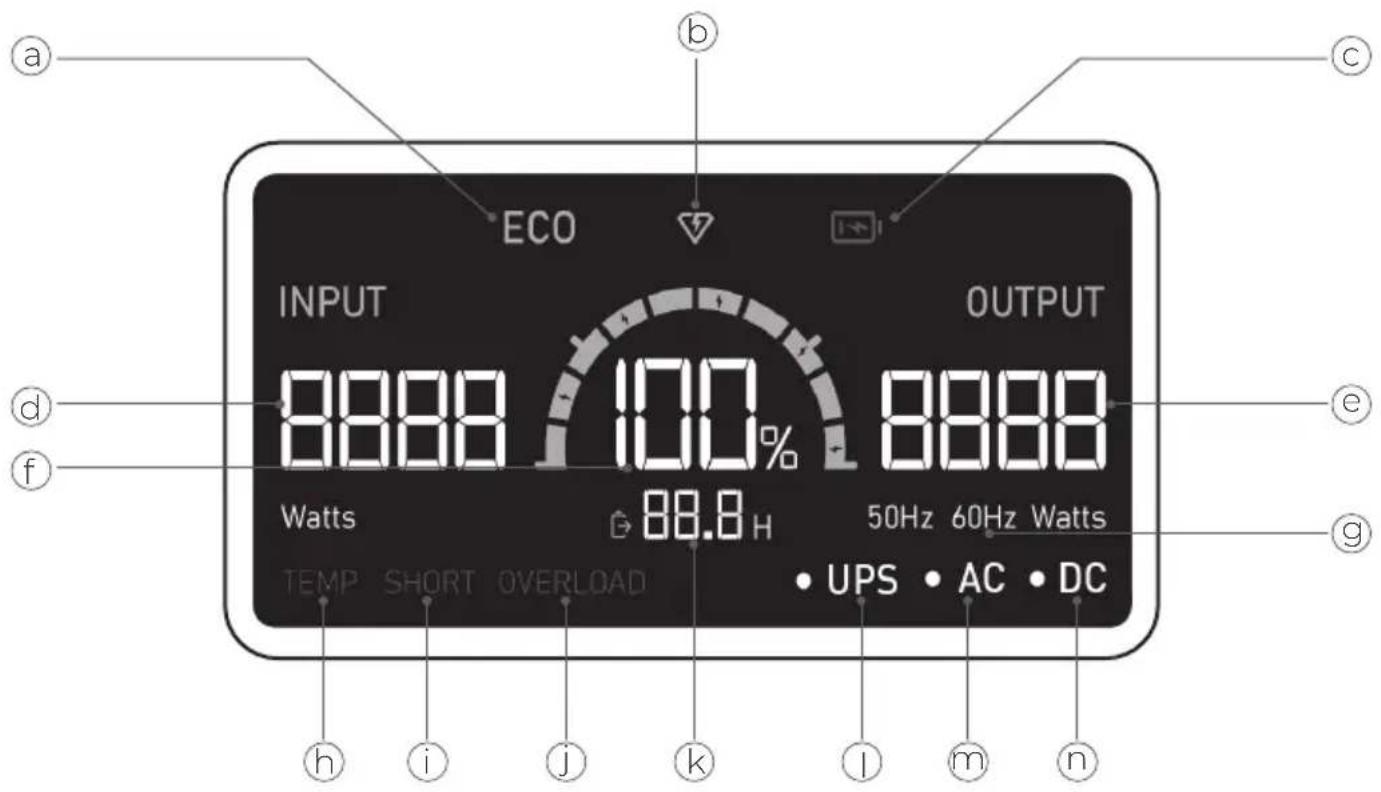

Écran LCD

a ECO b c INPUT OUTPUT 8888 100% 8888 Watts 88.8 H 50Hz 60Hz Watts TEMP SHORT OVERLOAD UPS AC DC h i j k l m n

a : Mode ÉCO h : Alerte d'anomalie de température
b : Charge turbo i : Alerte de court-circuit
c : Alerte de niveau de batterie faible j : Alerte de surcharge
d : Puissance d'entrée k : Voyant de temps restant*
e : Puissance de sortie I : Voyant de l'ASI
f: Capacité de la batterie m: Voyant AC
g : Fréquence AC n : Voyant DC

* Ce voyant indique le temps de charge/décharge restant.

Mise en marche/arrêt

Mise en marche : appuyez sur le bouton d'alimentation AC/DC et maintenez-le enfoncé pendant 1 s pour activer la sortie correspondante.

Lumière verte (sur le bouton)	ALLUMÉE
Écran LCD	ALLUMÉ

Remarque : veuillez allumer l'alimentation DC pour activer la charge sans fil.

Si vous appuyez sur n'importe quel bouton, l'écran LCD reste allumé pendant 60 secondes.

Arrêt : appuyez sur les boutons d'alimentation et maintenez-les enfoncés pour désactiver la sortie correspondante.

Lumière verte (sur le bouton)	ÉTEINTE
Écran LCD	ÉTEINT

Remarque : si vous appuyez sur n'importe quel bouton et le maintenez enfoncé pendant au moins 3 secondes, l'unité s'éteint.

Mode standard

Mode Paramètres : lorsque l'alimentation AC est éteinte et que l'écran LCD est allumé, appuyez simultanément sur les boutons d'alimentation AC et DC et maintenez-les enfoncés pendant 2 s. Le voyant de fréquence AC clignotera.

Appuyez simultanément sur les boutons d'alimentation AC et DC et maintenez-les enfoncés pour accéder au « Mode Paramètres ».

Remarque : si l'unité est restée inactive pendant 1 minute en « Mode Paramètres », elle quittera automatiquement ce mode.

Le « Mode Paramètres » et les changements de paramètres ne seront pas enregistrés.

Mode ÉCO : en « Mode Paramètres », appuyez sur le bouton d'alimentation DC pour l'activer ou le désactiver.

Remarque : lorsque ce mode est activé, la sortie AC/DC s'éteint automatiquement après 1 à 4 heures de faible consommation (≤10 W pour AC, ≤1 W pour DC) ou d'absence de charge pour économiser de l'énergie.

Mode Augmentation de la puissance : activez ce mode dans l'application BLUETTI.

Remarque: i) Lorsque ce mode est activé, la tension et le courant de sortie peuvent être réglés pour faire fonctionner des applications de chauffage à haute puissance comme les radiateurs électriques et les fers à repasser électriques.

ii) N'utilisez PAS cette unité pour faire fonctionner un climatiseur ou une machine à laver.

iii) Ne la branchez pas sur les prises murales, lorsque ce mode Augmentation de la puissance est utilisé.

ASI

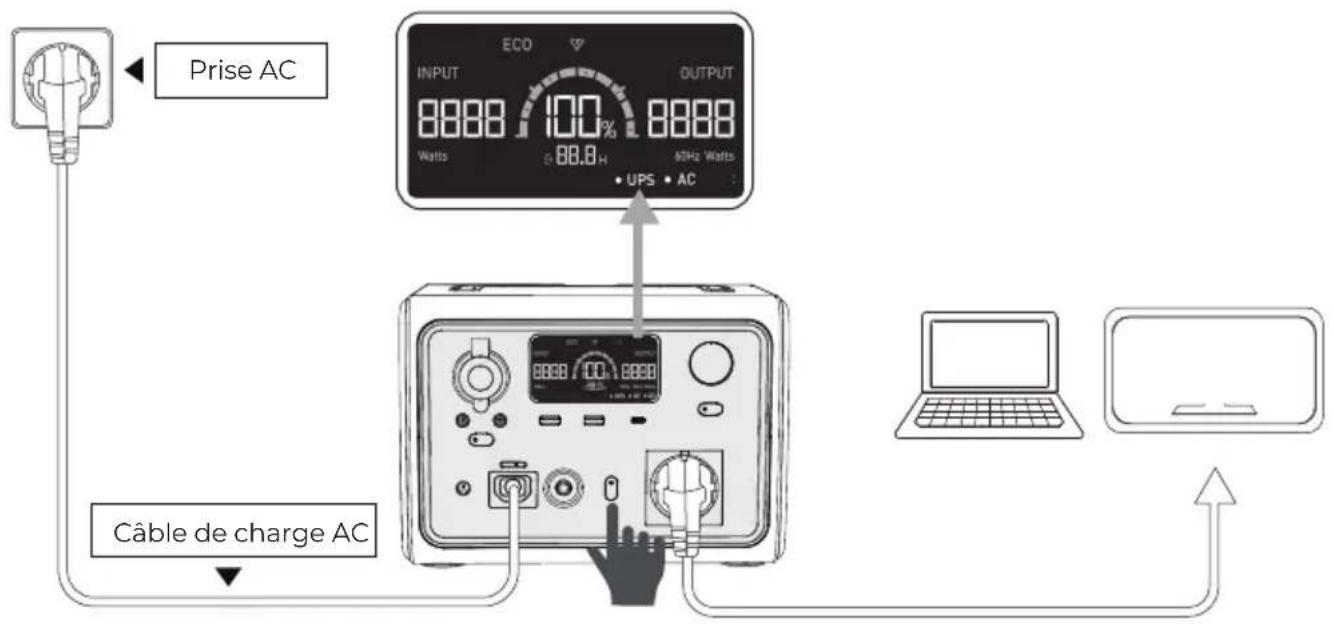

Mode Contournement (Bypass) de l'ASI : connectez l'EB3A à l'alimentation AC et « ASI » apparaîtra sur l'écran. Activez ensuite la sortie AC.

Dans ce mode, l'alimentation AC prendra directement en charge les charges sur les ports de sortie AC et chargera l'EB3A.

Remarque : a. Puissance de sortie max. : 600 W.

b. Le convertisseur AC est désactivé en mode Contournement (Bypass) de l'ASI.
c. L'unité ne passe dans ce mode que si elle est connectée à l'alimentation AC et si la sortie AC est activée.
d. Assurez-vous que la fréquence d'alimentation est compatible avec le réseau électrique, sinon la sortie AC ne peut pas être activée.
e. Dans l'application, la puissance d'entrée du réseau sera affichée. Il s'agit de la somme de la puissance de charge et de la puissance de la charge de dérivation. Les données d'entrée affichées sur l'écran d'affichage de la puissance indiquent uniquement la puissance de charge, et non la puissance d'entrée du réseau.

Prise AC ECO INPUT OUTPUT 8888 100% 8888 Watts 0.88.8 H 53Hz Watts • UPS • AC Câble de charge AC Laptop

Paramètres

Fréquence AC ^1 : en « Mode Paramètres », appuyez sur le bouton d'alimentation AC pour basculer.

APPLICATION BLUETTI

Téléchargez l'application BLUETTI sur Google Play ou l'App Store.

L'EB3A ne prend en charge que la connexion Bluetooth. Une fois connectée, l'EB3A peut être consultée et contrôlée sur le téléphone ou d'autres appareils intelligents. Pour plus de détails, veuillez consulter les CONSIGNES RELATIVES À L'APPLICATION BLUETTI.

Charge

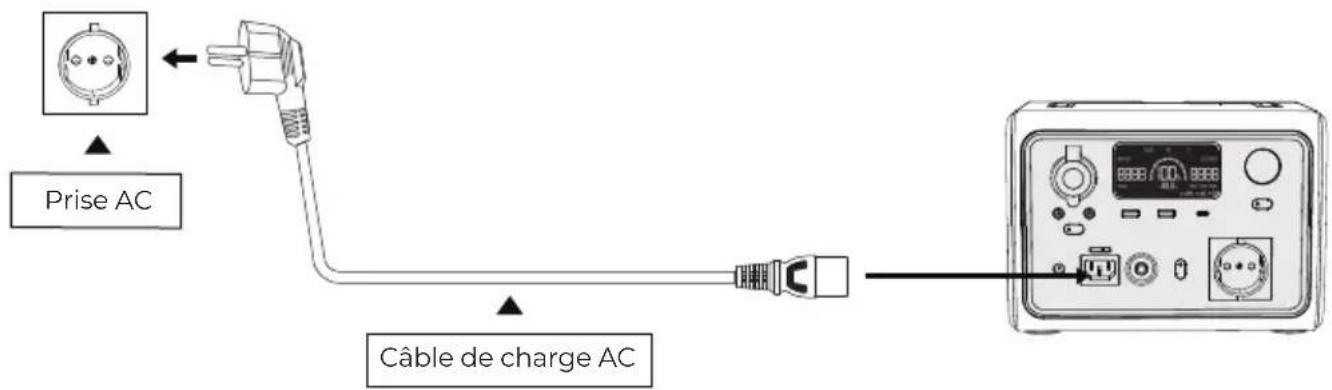

Charge AC

Branchez simplement l'EB3A sur une prise murale standard et commencez la charge.

Remarque : l'EB3A prend en charge les modes de charge Standard (268 W)/Turbo/Silence. Les modes Turbo/Silence peuvent être activés sur l'application BLUETTI.

Prise AC Câble de charge AC

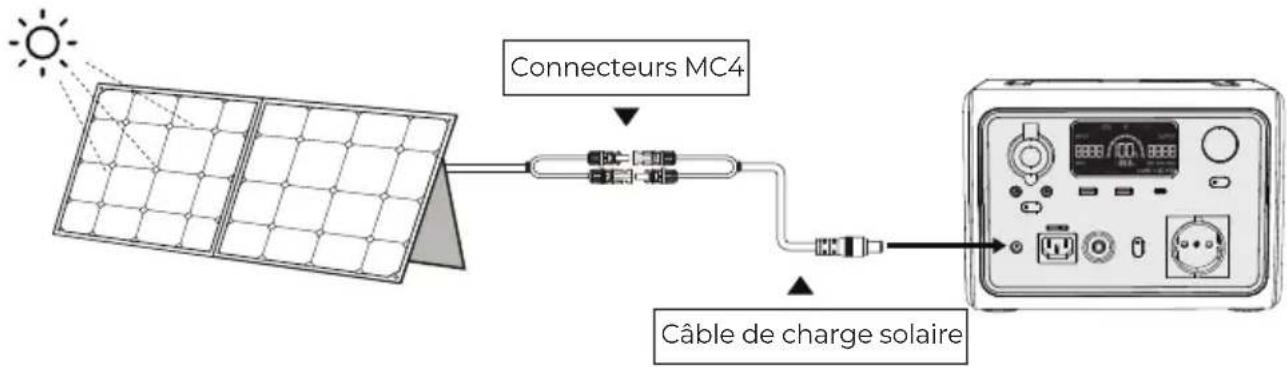

Charge PV

Connectez les panneaux solaires (en série ou en parallèle) à l'EB3A à l'aide du câble de charge solaire.

Remarque : veuillez vous assurer que vos panneaux solaires sont conformes :

Voc²:12-28 V

Courant d'entrée : 8,5 A max.

Puissance d'entrée : 200 W max.

Connecteurs MC4 Câble de charge solaire

Utilisez UNIQUEMENT des panneaux solaires dont la tension est compatible.

Lorsque la puissance d'entrée du panneau solaire est trop faible, le voyant d'entrée sur l'écran de l'EB3A clignote.

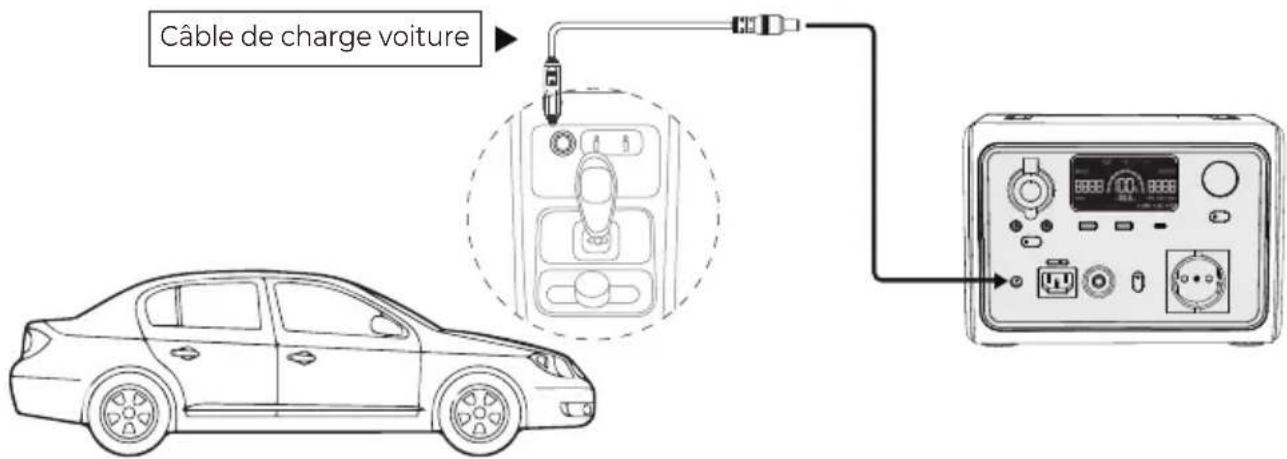

Charge voiture

Branchez l'EB3A directement sur le port allume-cigare du véhicule à l'aide du câble de charge pour voiture.

Câble de charge voiture

L'allume-cigare DOIT être complètement inséré dans le port de l'allume-cigare de la machine.

^2 Voc : tension de circuit ouvert. La tension maximale que le panneau solaire peut produire sans charge.

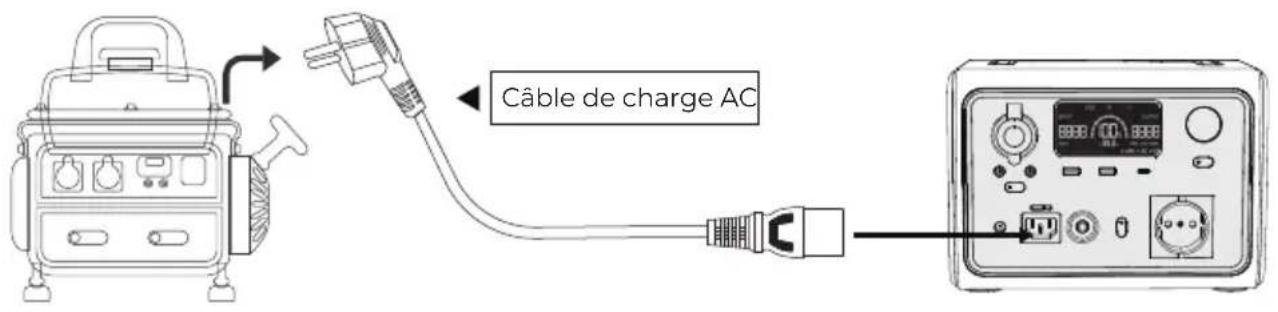

Charge par générateur

Connectez l'EB3A au générateur à l'aide du câble de charge AC.

Câble de charge AC

Remarque : veuillez choisir un générateur dont la tension est conforme et stable.

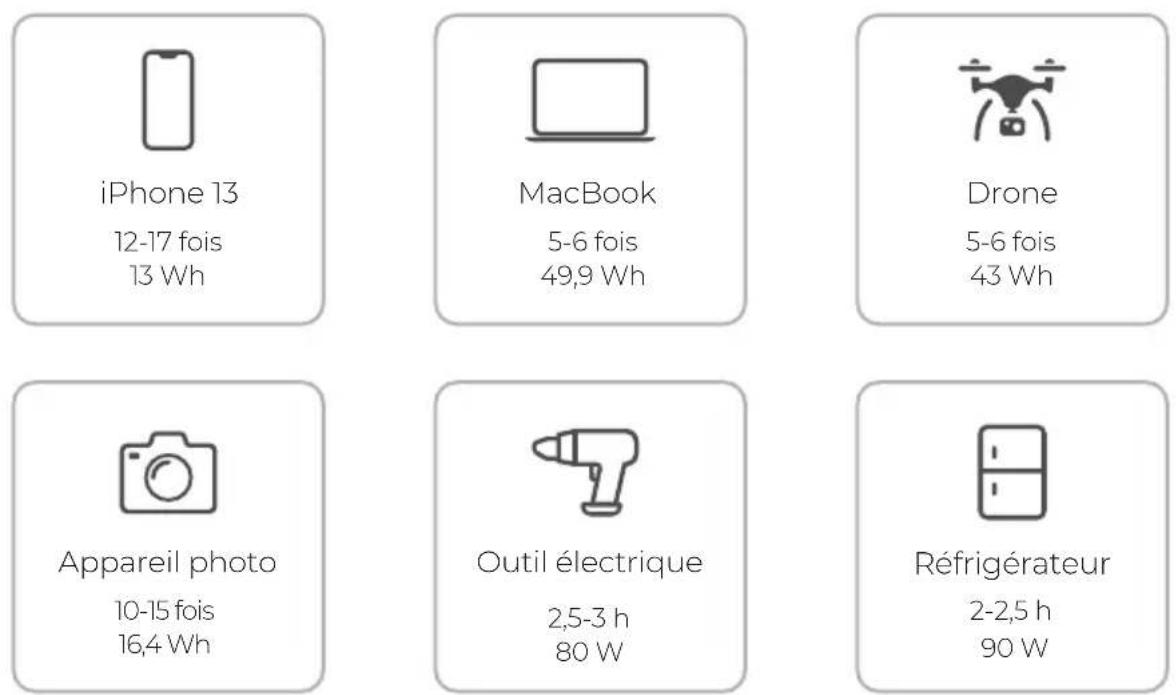

Décharge

iPhone 13

12-17 fois

13 Wh

MacBook

5-6 fois

49,9 Wh

Drone

5-6 fois

43 Wh

Appareil photo

10-15 fois

16,4 Wh

Outil électrique

2,5-3 h

80 W

Réfrigérateur

2-2,5 h

90 W

268,8 Wh × DoD × η ÷ (puissance de charge + autoconsommation) = temps de décharge (estimé)

Remarque : DoD désigne la profondeur de décharge, η est le rendement du convertisseur local. DoD = 80-90 %, η = 90 %. La DoD peut varier en fonction de la température ambiante lors du fonctionnement et du taux de décharge. La puissance de charge et le temps de décharge sont mesurés en watt et en heure.

Annexe

FAQ (Foire Aux Questions)

Q : Comment savoir si mes appareils fonctionneront bien avec ce produit ?

R : Veuillez évaluer la charge constante totale de vos appareils. Si elle n'excède pas la puissance de sortie maximale de l'EB3A, vous pouvez utiliser cette station d'énergie.

Q : Puis-je utiliser des panneaux solaires tiers pour charger ce produit ?

R : Oui. Tant que les caractéristiques des panneaux solaires que vous utilisez se situent dans la plage ci-dessous :

Voc : 12-28 V

Courant d'entrée : 8,5 A max.

Puissance d'entrée : 200 W max.

Avec le même connecteur d'alimentation (MC4 ou Anderson)

Q : Comment puis-je activer le mode Contournement (Bypass) de l'ASI et qu'est-ce que cela implique ?

R : Connectez l'EB3A à l'alimentation AC et « ASI » apparaîtra sur l'écran. Activez ensuite la sortie AC. Dans ce mode, l'alimentation AC prendra directement en charge les charges sur les ports de sortie AC et chargera l'EB3A.

Q : Y a-t-il un bouton pour activer/désactiver la charge sans fil ?

R : Oui. Appuyez sur le bouton d'alimentation DC pour activer la charge sans fil.

Q : Permet-elle la charge et la décharge simultanées ?

R : Oui. Elle prend en charge la recharge « pass-through » (charge et utilisation simultanées de l'unité). L'EB3A est livrée avec la batterie LiFePO4 haut de gamme et le système propriétaire de gestion de batterie qui permet la charge et la décharge simultanées.

Q : Comment rendre la source d'alimentation plus silencieuse lors de la charge ?

R : Si vous souhaitez une alimentation plus silencieuse, vous pouvez essayer d'activer le mode Silence dans l'application. La puissance de charge du mode Silence est de 100 W.

Q : Comment gérer l'alarme TEMP de la source d'alimentation ?

R : Lorsque la source d'alimentation émet une alarme TEMP, essayez de la placer dans un endroit frais pendant une demi-heure avant de l'utiliser.

Si vous avez besoin d'aide supplémentaire, n'hésitez pas à contacter le service client BLUETTI.

BLUETTI POWER INC

Web : https://www.bluettipower.com/

Internet : https://www.bluettipower.eu

Adresse e-mail : [e-mail]

[e-mail]

EU REP

Entreprise : POWEROAK GmbH

Adresse : Lindwurmstr. 114, 80337 Munich, Allemagne

Adresse e-mail : [e-mail]

UK REP

Entreprise : POWEROAK ENERGY UK CO., LTD
