EB55 - Générateur électrique portable BLUETTI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Générateur électrique portable
Marque	Bluetti
Modèle	EB55
Capacité de la batterie	537 Wh
Type de batterie	LiFePO4
Dimensions (L × l × H)	278 × 200 × 198 mm
Poids	7,5 kg
Température de décharge	-20 à 40 °C
Température de charge	0 à 40 °C
Température de stockage	-20 à 45 °C (optimale 20-30 °C)
Humidité de fonctionnement	10-90 %
Puissance de sortie CA	700 W (surtension 1 400 W)
Tension de sortie CA	220-240 V CA
Sorties CC	1x allume-cigare 12 V / 10 A, 2x DC5521 12 V / 10 A (total 10 A)
Ports USB	4x USB-A 5 V / 3 A, 1x USB-C PD3.0 100 W max
Chargeur sans fil	5 / 7,5 / 10 / 15 W
Entrée adaptateur CA	200 W max (25-28 V CC, 10 A max)
Entrée photovoltaïque (PV)	200 W max (OCV 12-28 V, 8 A max)
Recharge en voiture	98 W (12 V) / 196 W (24 V)
Double charge	400 W max (adaptateur + PV ou double adaptateur)
Écran LCD	Affiche puissance entrée/sortie, capacité batterie, alertes (surcharge, court-circuit, température anormale, batterie faible)
Mode ECO	Arrêt automatique des sorties après 4h de faible consommation
Charge et décharge simultanées	Oui (technologie Passthrough)
Nettoyage	Chiffon sec, doux
Stockage longue durée	Charger à 80 % tous les 3 à 6 mois
Contenu de l'emballage	Station, adaptateur CA, câble de charge voiture (optionnel), câble solaire (optionnel), manuel, carte de garantie

FOIRE AUX QUESTIONS - EB55 BLUETTI

Comment savoir si mes appareils sont compatibles avec l'EB55 ?

Calculez la puissance constante totale de vos appareils. Si elle ne dépasse pas 700 W (ou 1400 W en surtension), ils fonctionneront avec l'EB55.

Puis-je utiliser des panneaux solaires d'autres marques ?

Oui, à condition que leurs caractéristiques soient dans les limites suivantes : OCV 12-28 V, intensité d'entrée 8 A max, puissance 200 W max, et avec un connecteur MC4 ou Anderson.

Comment réaliser une double charge avec adaptateur supplémentaire ?

Vous aurez besoin d'un adaptateur CA 200 W supplémentaire et d'un câble femelle DC7909-XT60 pour connecter le second adaptateur au port d'entrée CC.

Comment activer la recharge sans fil ?

Appuyez sur le bouton d'alimentation CC pour activer le chargeur sans fil intégré.

L'EB55 peut-il charger et alimenter simultanément ?

Oui, grâce à la technologie Passthrough, l'EB55 peut être chargé tout en alimentant vos appareils.

Quelle est la capacité de la batterie et son type ?

La batterie a une capacité de 537 Wh et est de type LiFePO4 (Lithium Fer Phosphate), offrant une longue durée de vie et une bonne sécurité.

Combien de temps faut-il pour recharger l'EB55 ?

Le temps de charge dépend de la méthode. Avec l'adaptateur secteur (200 W), il faut environ 2,5 heures pour une charge complète (537 Wh x 90% DoD x 90% efficacité / 200 W). Les panneaux solaires ou la voiture sont plus lents.

Qu'est-ce que le mode ECO et comment l'activer ?

Le mode ECO éteint automatiquement les sorties CA/CC après 4 heures de faible consommation (≤10 W pour CA, ≤1 W pour CC) pour économiser l'énergie. Pour l'activer, mettez l'alimentation CA hors tension, puis appuyez simultanément sur les boutons d'alimentation CA et CC pour entrer en mode Réglage, puis appuyez sur le bouton CC pour activer/désactiver le mode ECO.

Où puis-je acheter des accessoires supplémentaires ?

Les accessoires comme les câbles de charge solaire, de voiture, ou l'adaptateur double sont disponibles sur le site officiel : https://www.bluettipower.eu.

Quelles sont les conditions de stockage recommandées ?

Stockez l'EB55 dans un endroit sec et ventilé, entre -20 et 45 °C (idéalement 20-30 °C). En cas de stockage prolongé, rechargez la batterie à 80% tous les 3 à 6 mois pour préserver sa durée de vie.

MODE D'EMPLOI EB55 BLUETTI

Manuel d'utilisation

Merci

Merci d'avoir besoin BLUETTI.

Dès les premières heures, BLUETTI s'est efforcé de promouvoir la durabilité pour un avenir meilleur, en proposant des solutions de stockage d'énergie vertes. Pour une utilisation interieure et extérieure, les produits BLUETTI vous proposent une expérience écologique exceptionnelle, pour le respect de nos maisons et de notre monde.

C'est pourquoi BLUETTI est present dans plus de 70 pays et a obtenu la confiance de millions de clients à travers le monde.

TABLE DES MATIÈRES

Avant de commencer 4

Consignes de sécurité importantes 4

Consignes d'entretien 5

Consignes de manipulation et de stockage 5

Contenu 6

Présentation du produit 7

Scheme 7

Spécifications 8

Fonctionnement 9

Écran LCD 9

Mise sous tension et hors tension 9

Mode 10

Réglage 10

Charge 10

Décharge 13

Annexe 14

FAQ (Foire Aux Questions) 14

Les informations continues dans leprésent document sont susceptibles d'être modifiées sans préavis.

Pour la derniere version, veuillez visitor https://www.bluettipower.eu/pages/manuals.

• Le manuel d'utilisation comporte des consignes et des remarques sur le fonctionnement et l'utilisation de cette unité.
• BLUETTI recommende d'utiliser exclusivement des accessoires d'origine BLUETTI.
• BLUETTI ne sera pas tenu responsable des dommages ou dépenses résultats de l'utilisation de pieces différentes des pieces d'origine BLUETTI.
• Dans votre intérêt et pour votre sécurité, veuilles lire attentivement ce document avant d'utiliser l'unité, puis conservez-le pour vous y reférer ultérieurement.

Consignes de sécurité importantes

Les produits BLUETTI sont conçus de manière à être sûrs et fiables. Veuillez lire ce guide pour obtenir des informations importantes sur la sécurité de votre apparéil. Leprésent guide est concu pour vous aider à être plus à l'aise et plus productif lors de l'utilisation de cet apparéil. Le non-respect de ces consignes concernant l'installation, l'utilisation et l'entretien corrects de votre apparéil risque d'endommager l'unité et d'entrainer d'eventuelles blessures dont vous, ou autres personnes, pourriez être victimes.

CONSERVEZ CES CONSIGNES!

• Utilisez ou stockez toujours l'unité dans un environnement représentant la plage de température spécifique.
• N'exposez PAS l'unité au feu, aux liquides, à la sueur, à la saleté ou à d'autres contaminants, car cela pourrait faire explodeer la batterie ou provoquer une fuite de liquide ou de gaz inflammable.
• NE placez PAS l'unité sur une surface instable ou inclinée.
  Assurez-vous que l'endetroit où vous utilisez l'unité est bien ventilé et spacieux.
• Veuillez tener l'unité hors de portée des enfants et des animaux de compétie.
• NE modifiez PAS la batterie, N'essayez PAS d'y insérer des corps étrangers, NE l'immergez PAS et NE l'exposez PAS à l'eau ou à autres liquides. Les batteries peuvent explodeer si elles sont endommagées.
• Le liquide de la batterie est corrosif et peut être toxique. Si une batterie fuit, évitez que le liquide qui s'écoule ne touche votre peau, vos yeux, vos vêtements ou d'autres surfaces. Rincez immédiatement les zones touchées avec de l'eau, ou consultez un médecin.
• N'ignorez PAS ces panneaux d'advertisement sur les composants ou sur les produits concus par les fabricants.
• Veuillez NE PAS démonter, couper, écraser, percer ou endommager l'unité de chaque manière que ce soit.

• N'insérez PAS de corps étrangers dans le ventilateur, les évets, les ports ou toute autre ouverture.

• N'utilisez JAMAIS de batteries ou de composants endommages. Une utilisation incorrecte ou détournée de batteries endommagées peut endommager votre apparéil ou vous blesser en raison d'une fuite de liquide de la batterie, d'un incendie, d'une surchauffe ou d'une explosion.

• Utilisez UNIQUEMENT des batteries et des accessoires homologues. Une utilisation inappropriée ou le recours à des batteries ou à des composants non homologues ou incompatibles peut entraîner un risque d'incendie, d'explosion ou d'autres dangers, et peut invalider toute homologation ou garantie.
• Éteignez IMMÉDIATEMENT l'unité en cas de dysfonctionnement.
• En cas d'incendie, utilisez un extincteur à base de poudre sèche.
• Seul du personnel qualifié peut modifier ou remplacer la batterie interne ou tout autre composant de l'unité. Si nécessaire, apportez l'unité à un centre de service agrée, car un remontage incorrect peut provoquer un risque d'accordance ou de choc électrique.

CONSERVEZ CES CONSIGNES!

Consignes d'entretien

• En cas de non-utilisation de l'unité pendant une période prolongée, mettez-la hors tension et débranchez l'adaptateur CA de la prise.
• Dans le cadre d'un stockage à long terme, chargez l'unité à 80% tous les 3 à 6 mois.
• Nettoyez l'unité à l'aide d'un chiffon sec, doucement et soigneusement.

Consignes de manipulation et de stockage

• Utilisez une assistance mécanique si nécessaire (par exemple, des chariots et des établis à hauteur réglable).
• NE placez RIEN sur la surface supérieure de l'unité lors de l'utilisation ou du stockage.
• Température de stockage recommandée : entre -10 et 45 °C .

Contenu

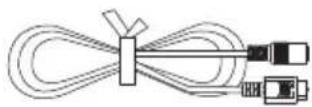

Emballage standard

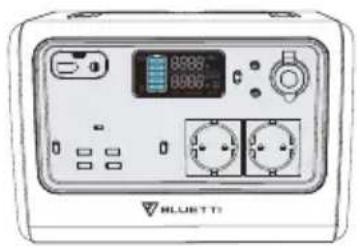

Station d'énergie portable

Carte de garantie

Adaptatour CA

Manuel d'utilisation

• Les accessoires ci-dessous ne sont pas inclus dans l'emballage standard et peuvent être achetés séparément sur https://www.bluetipower.eu.

Cable de charge pour voiture

Cable de rechargesolaire

Câble femelle DC7909-XT60

*Adaptateur CA:120 cm.

Cable de recharge pour voiture: 72 cm. XT60 vers port allume-cigare.

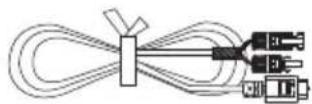

Cable de recharge solaire: 150 cm. XT60 vers MC4.

Cable femelle DC7909-XT60:50 cm.DC7909 vers XT60.

Remarque: les informations relatives à l'emballage peuvent être modifiées sans préavis.

Présentation du produit

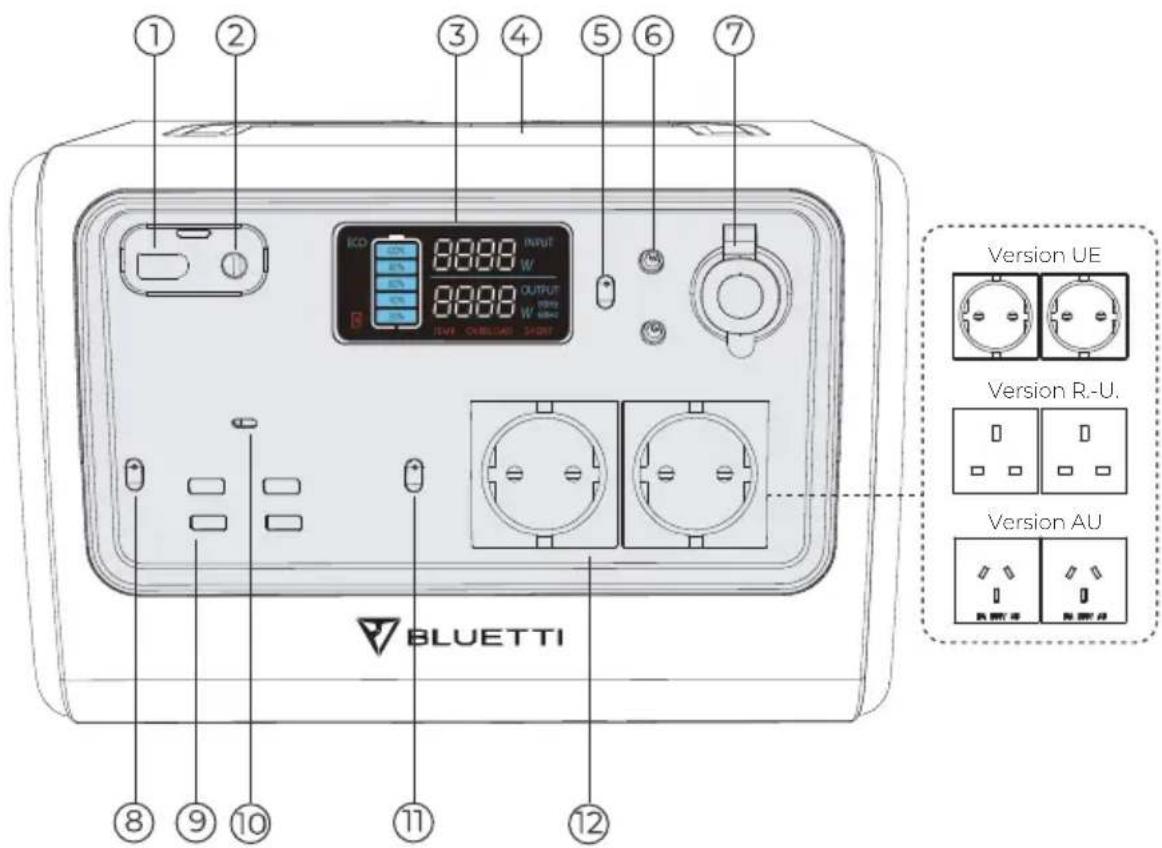

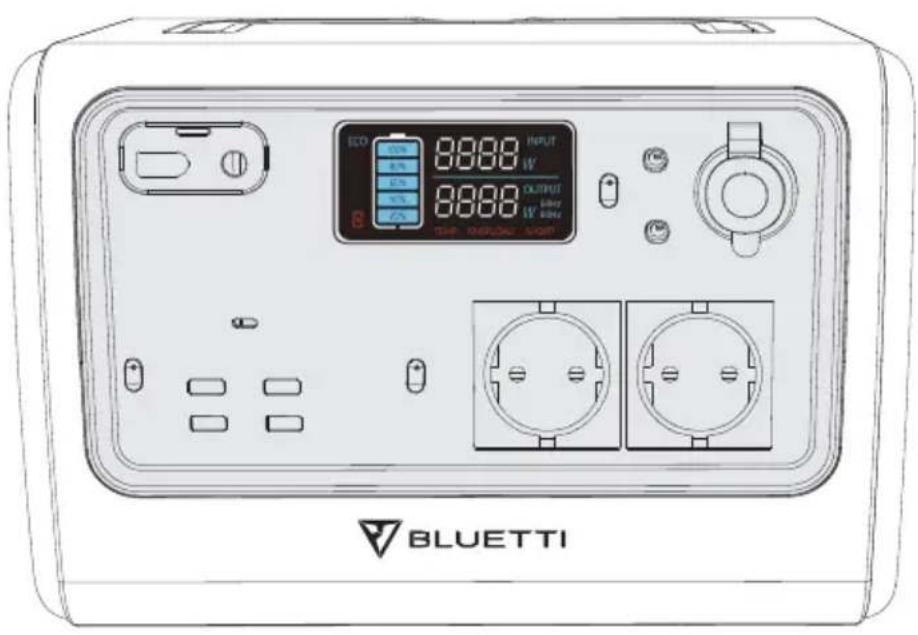

Scheme

1. Entreee CC
2. Entrée d'adaptateur
3. Écran LCD
4. Chargeurs sans-fil
5. Bouton d'alimentation CC 12 V

6. Port DC5521

7. Port allume-cigare

8. Bouton d'alimentation CC
9. Port USB-A
   10.Port USB-C
10. Bouton d'alimentation CA
    12.Sortie CA

Specifications

EB55
Généralités
Capacité de la batterie	537 Wh
Type de batterie	LiFePO4
Dimensions (L×1×H)	278 x 200 x 198 MM
Poids	7,5 KG
Température de décharge	-20 à 40 °C
Température de charge	0 à 40 °C
Température de stockage	-20 à 45 °C (optimale : 20-30 °C)
Humidité de fonctionnement	10-90%
Sortie CA
Puissance	700 W
Surtension	1 400 W
Tension (UE/R.-U/AU) 220-240 V CA
Sortie CC
1x port allume-cigare	Tension	12 V CC
	Intensité	10 A (allume-cigare et DC5521 : 10 A au total)
2x DC5521	Tension	12 V CC
	Intensité	10 A maximum (allume-cigare et DC5521 : 10 A au total)
4x USB-A	Tension	5 V CC
	Intensité	3 A
1x USB-C PD3.0	Puissance	100 W max.
1x chargeur sans-fil	Puissance	5/7,5/10/15 W
Entrée d'adaptateur
Puissance	200 W max.
Tension	25 à 28 V CC
Intensité	10 A max.
Entrée photovoltaique (PV)
Puissance	200 W max.
Tension en circuit ouvert (OCV)	12 à 28 V CC
Intensité	8 A max.
Recharge en voiture	98 W à 12 V ; 196 W à 24 V
Charge double adaptateur + PV	400 W max. (200 W pour l'adaptateur et le PV)
Charge par adaptateur double	400 W max. (adaptateur supplémentaire nécessaire)

Fonctionnement

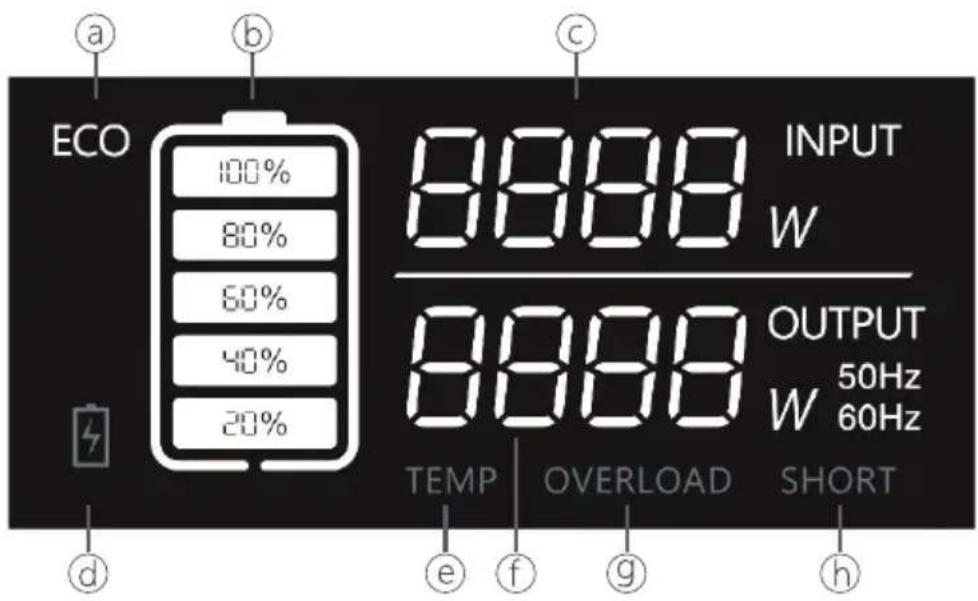

Écran LCD

a:Mode ECO

e: Alerte de températe anormale

b:Capacité de la batterie

f: Puissance de sortie

c: Puissance d'entrée

g: Alerte de surcharge

d: Alerte de batterie faible

h: Alerte de court-circuit

Mise sous tension et hors tension

Mise sous tension: appuyez sur le bouton d'alimentation CA/CC/CC 12 V selon la configuration souhaitation.

Voyant vert (sur le bouton)	ALLUMÉ
Écran LCD	ALLUMÉ*

• L'écran LCD est allumé pendant 30 à 60 secondes. Si vous souhaitez que l'écran reste allumé plus longtemps, activez au moins un des ports CA/CC/CC 12 V.

Remarque: pour activer le dispositif de charge sans fil, utilisez l'alimentation CC.

Mise hors tension : maintenez enforcés les boutons d'alimentation souhaités pour arrêter les alimentations correspondantes.

Voyant vert (sur le bouton)	ÉTEINT
Écran LCD	ÉTEINT

Mode

Mode Réglage : lorsque l'alimentation CA est désactivée, appuyez simultanément sur les boutons d'alimentation CA et CC. Levoyant de fréquence clignote alors.

Mode ÉCO¹: en mode Réglage, appuyez sur le bouton d'alimentation CC pour activer ou désactiver le mode.

Réglage

Fréquence CA^2 : en mode Réglage, appuyez sur le bouton d'alimentation CA pour changer de fréquence.

Charge

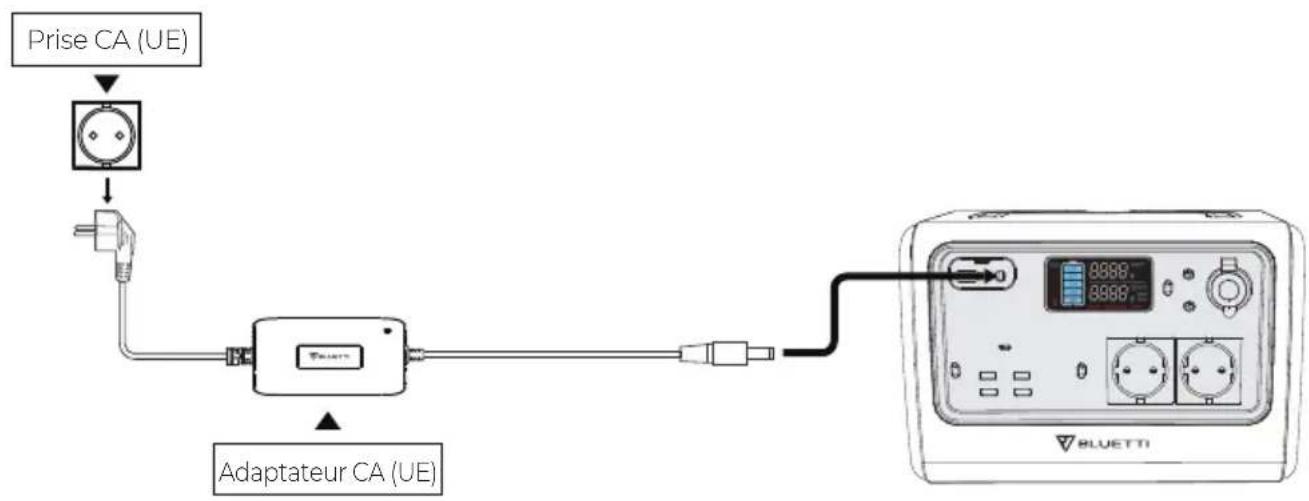

Charge en CA

Il suffit de brancher l'EB55 sur une prise murale standard et de lancer la charge.

' Lorsque ce mode est activé, la sortie CA/CC s'éteint automatiquement après 4 heures de faible consommation (≤10 W pour CA, ≤1 W pour CC) ou d'absence de charge pour économiser de l'énergie.
2Frquence CA: correspond au nombre de cycles alternatifs par seconde dans une onde sinusoidale alternative. La frquence des courants industriels est généralement de 50 à 60 Hz.

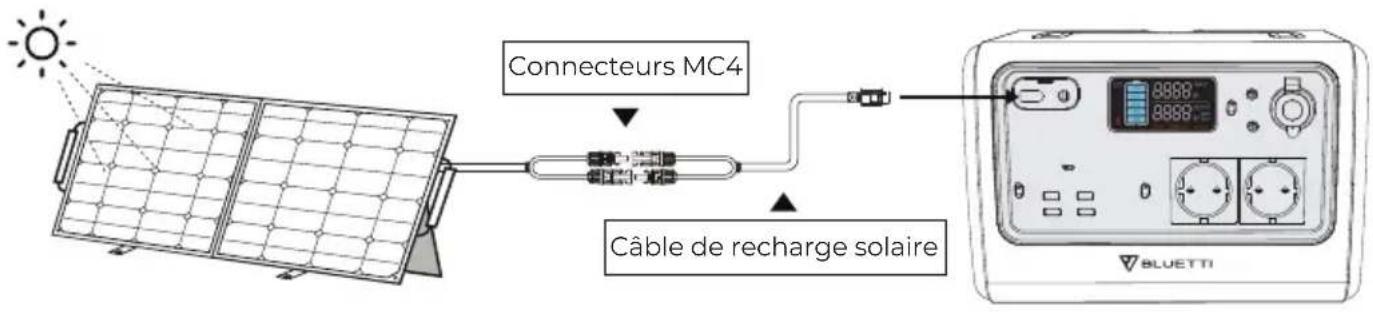

Raccordez les panneaux solaires (en série ou en parallele) à l'EB55 à l'aide du cable de recharge solaire.

Remarque: assurez-vous que vos panneaux solaires sont conformes aux specifications suivantes:

OCV³: 12 à 28 V Intensité d'entrée : 8 A max. Puissance d'entrée : 200 W max.

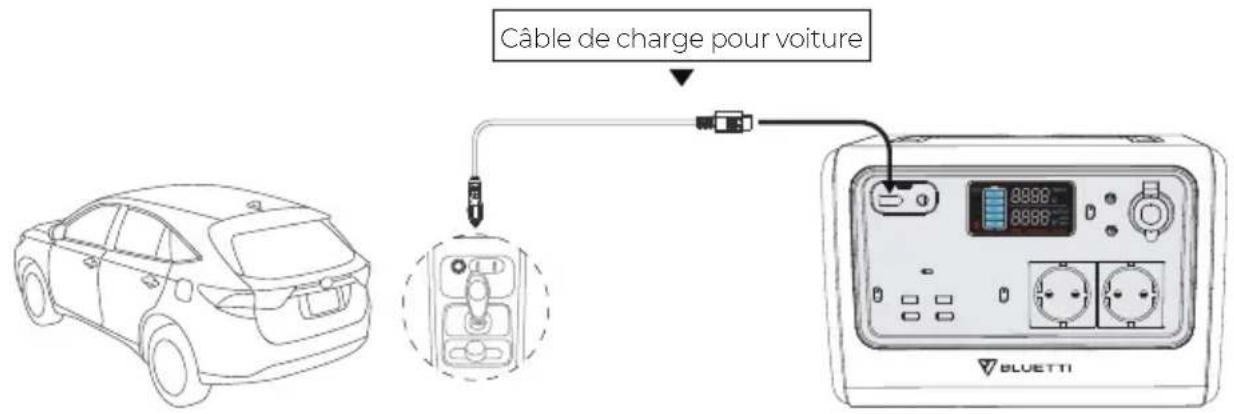

Recharge en voiture

Raccordez l'EB55 directement au port allume-cigare du vehicule à l'aide du cable de charge pour voiture.

^3 OCV: tension en circuit ouvert. La tension maximale produit par les panneaux solaires, sans charge.

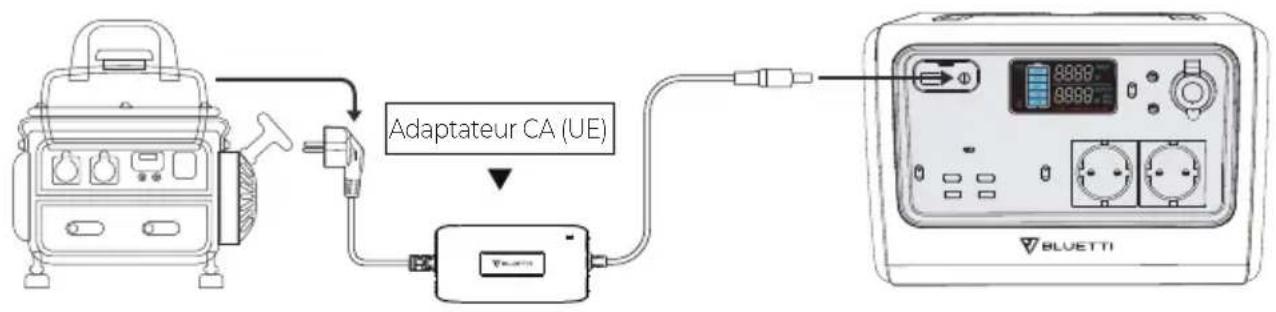

Charge de générateur

Connectez la fiche d'entrée de l'adaptateur CA au générateur, et la fiche de sortie au port de charge CC de l'EB55.

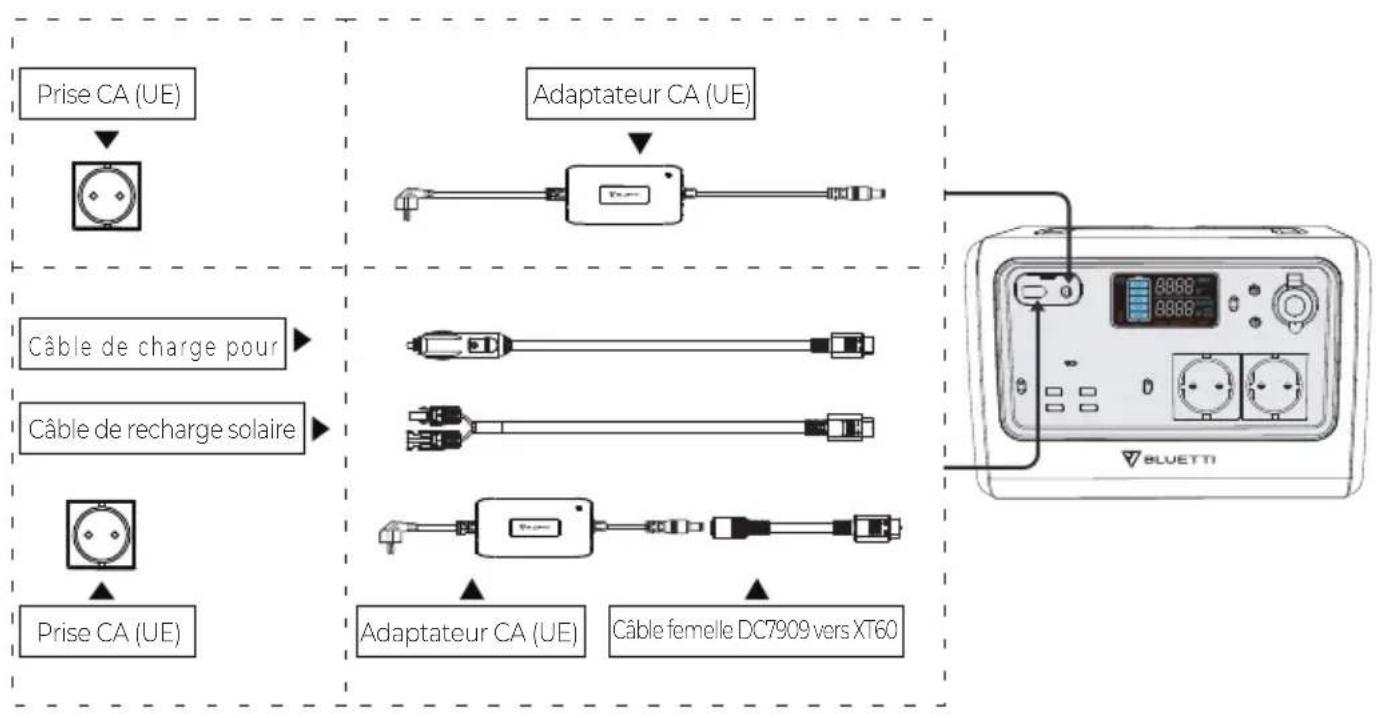

Double charge

L'EB55 prend également en charge la double charge. (par exemple, la charge par adaptateur + PV et la charge par adaptateur double).

4Un adaptateur supplémentaire (adaptateur CA 200 W + cable femelle DC7909-XT60) est nécessaire pour la charge par adaptateur double.

537 Wh × DoD × η ÷ (puissance de charge) = temps de charge (estimé)

Remarque: DoD correspond à la profondeur de décharge, et n à l'efficacité de l'onduleur local.

DoD=90%, n=90%.

La puissance de charge et le temps de charge sont mesurés en Watt et en Heure.

Annexe

FAQ (Foire Aux Questions)

Q : Comment savoir si mes apparéils fonctionneront bien avec ce produit ?

R: Commencez par évaluer la charge constante totale de vos apparèils. Si elle ne dépasse pas la puissance de sortie maximale de l'EB55, vous pouvez utiliser cette station de charge.

Q : Est-il possible d'utiliser des panneaux solaires tiers pour charger cet apparéil ?

R: Oui. Tant que les caractéristiques des panneaux solaires que vous utilisez se situent dans la plage ci-dessous:

OCV:12 à 28 V

Intensité d'entrée : 8 A max.

Puissance d'entrée: 200 W max.

Avec le même connecteur d'alimentation (MC4 ou Anderson)

Q: Comment puis-je charger l'EB55 avec un adaptateur double?

R: Un adaptateur supplémentaire (adaptateur CA 200 W + cable femelle DC7909-XT60) est nécessaire pour le connecter au port d'entrée CC.

Q : L'appareil comporte-t-il un bouton pour activer/désactiver la recharge sans fil ?

R: Oui. Appuyez sur le bouton d'alimentation CC pour activer la charge sans fil.

Q:L'appareil peut-il charger et décharger en même temps?

R: Oui. L'appareil dispose de la technologie de charge « passthrough ». L'EB55 est équipé d'une batterie LiFePO4 haute-qualité et d'un système exclusif de gestion de batterie, qui lui permettent de charger et de décharger en même temps.

N'hésitez pas à contacter l'équipe de maintenance BLUETTI si vous avez besoin d'aide.

BLUETTI POWER INC

Adresse : Lindwurmstraße 114, 80337 Munich, Allemagne.
