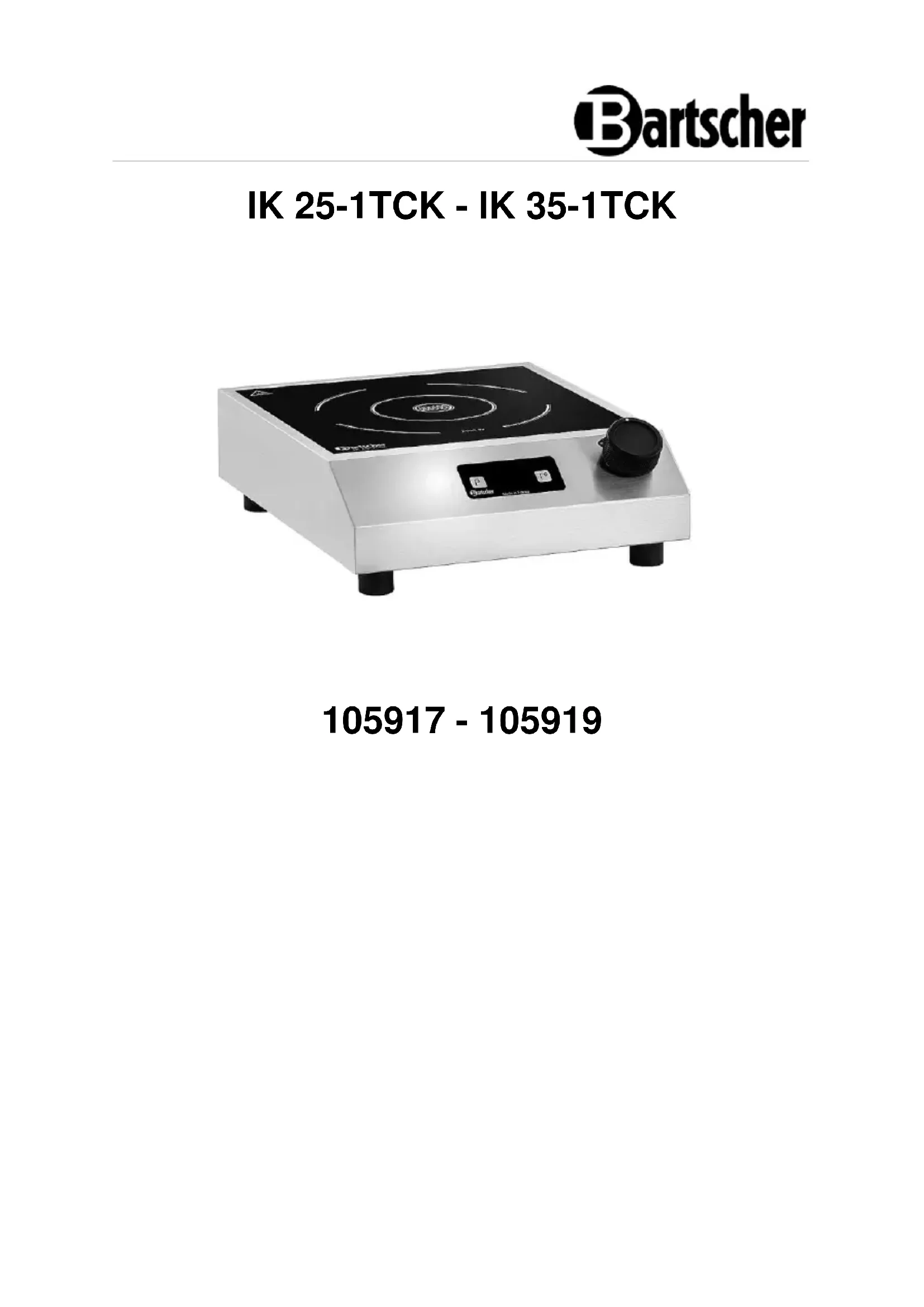

MODE D'EMPLOI IK 25-1TCK BARTSCHER

Version: 1.0 Date de création : 2024-02-19

2105917 1 / 26 Manuel d'utilisation original

2.2 Protection des droits d’auteur .................................................................. 8

6.1 Consignes de sécurité pour le nettoyage ............................................... 22

Avant d’utiliser l’appareil, lire attentivement la notice et la conserver en un lieu facilement accessible !

La présente notice d’utilisation décrit l’installation, la manipulation et la maintenance de l’appareil, elle est une source d’informations importante et un ouvrage de référence. La connaissance de toutes les consignes de sécurité et d’utilisation comprises dans la présente notice est une condition indispensable pour assurer le fonctionnement correct et en toute sécurité de l’appareil. S’appliquent également les règles de prévention des accidents, les normes de sécurité au travail et la réglementation en vigueur dans le pays d’installation de l’appareil. Avant d’utiliser l’appareil et surtout, avant de le mettre en marche, lire attentivement la présente notice d’utilisation pour éviter tout dommage ou blessure. Une utilisation incorrecte peut endommager l’appareil. La présente notice d’utilisation fait partie intégrante du produit et doit être gardée directement à proximité de l’appareil et rester accessible à tout moment. En cas de cession de l’appareil, la présente notice d’utilisation doit être également fournie avec l’appareil.

L’appareil est conçu d’après les règles techniques en vigueur. Cependant, l’appareil peut constituer une source de dangers, s’il n’est pas utilisé correctement ou conformément à son usage. Toutes les personnes qui utilisent l’appareil doivent se tenir aux indications mentionnées dans la présente notice d’utilisation et respecter les consignes de sécurité.

1.1 Explication des avertissements

Les indications importantes relatives à la sécurité ainsi que les avertissements sont désignés dans la présente notice par des mentions d’avertissement adéquates. Ces indications doivent être impérativement respectées, pour éviter les accidents, les blessures et les dommages matériels.

DANGER ! La mention d’avertissement DANGER avertit contre les risques qui peuvent entraîner des blessures graves ou la mort, s’ils ne sont pas évités.Sécurité 105917 3 / 26

AVERTISSEMENT ! La mention AVERTISSEMENT avertit contre les risques qui peuvent entraîner des blessures graves, moyennement graves ou la mort, s’ils ne sont pas évités.

ATTENTION ! La mention ATTENTION avertit contre les risques qui peuvent entraîner des blessures légères ou moyennes, s’ils ne sont pas évités.

, die ATTENTION ! La mention ATTENTION indique un éventuel dommage matériel lié au non-respect des consignes de sécurité.

REMARQUE ! Le symbole REMARQUE indique à l’utilisateur les informations et les consignes relatives à l’utilisation de l’appareil.

1.2 Consignes de sécurité

• Une tension de secteur trop élevée ou une installation incorrecte peuvent entraîner un risque de choc électrique.

• L’appareil peut être branché à l’électricité uniquement si les données sur la plaque signalétique correspondent à la tension de secteur.

• Pour éviter les courts-circuits, ne pas mouiller l’appareil.

• Si des défaillances apparaissent lors du fonctionnement de l’appareil, le débrancher immédiatement de l’alimentation électrique.

• Ne pas toucher la fiche avec les mains mouillées.

• Ne jamais saisir l’appareil, s’il tombe dans l’eau. Débrancher immédiatement l’appareil de l’alimentation électrique.

• Toute réparation ou ouverture du boîtier de l’appareil doit être réalisée par un personnel spécialisé et un service agréé.

• Ne pas déplacer l’appareil en le tenant par le câble.Sécurité 4 / 26 105917

• Éviter tout contact du câble de raccordement avec des sources de chaleur et des éléments pointus et tranchants.

• Ne pas plier, serrer ou nouer le câble de raccordement.

• Dérouler complètement le câble de raccordement.

• Ne jamais placer l’appareil ou tout autre objet sur le câble de raccordement.

• Pour débrancher l’appareil de l’alimentation électrique, toujours tirer par la fiche.

• Ne pas utiliser l’appareil si le câble d’alimentation est endommagé. Si le câble d’alimentation est endommagé, le faire remplacer par le service d’entretien ou un électricien qualifié, afin d’éviter les risques.

• Ne jamais exposer l’appareil à des températures élevées comme les cuisinières, les fours, la flamme nue, les appareils de maintien de la chaleur, etc.

• Nettoyer régulièrement l’appareil pour éviter tout risque d’incendie.

• Ne pas couvrir l’appareil avec p.ex. du papier aluminium ou des serviettes.

• Utiliser l’appareil uniquement avec les matières y destinées et en réglant les températures sur des valeurs adéquates. Les matières, les produits alimentaires et les restes de nourriture dans l’appareil peuvent s'allumer.

• Ne jamais utiliser l’appareil à proximité des produits inflammables comme l’essence ou l’alcool. Les températures élevées entraîne l’évaporation de ces produits et suite au contact avec des sources d’inflammation, cela peut conduire à une explosion.

• En cas d’incendie, avant de procéder à l’extinction du feu, débrancher l’appareil de l'alimentation électrique. Ne jamais utiliser de l’eau pour éteindre les flammes, si l’appareil est branché à l’alimentation électrique. Une fois le feu éteint, assurer une arrivée d’air frais suffisante.

Sécurité au cours de l’utilisation de la plaque à induction

• Lors du fonctionnement de l’appareil, la zone chauffante devient très chaude. Information : La plaque chauffante à induction à elle seule ne génère pas de chaleur lors de la cuisson. Mais la température des ustensiles de cuisson chauffe la zone chauffante et la surface après utilisation reste chaude. Ne toucher aucune surface chaude de l’appareil.

• Transporter et nettoyer l’appareil une fois complètement refroidi.

• Ne pas asperger les surfaces chaudes d’eau froide ou de liquides inflammables.

• Ne pas placer sur la zone chauffante d’ustensiles de cuisine en métal, de couvercles, de couteaux et d’autres objets en métal. Ces objets pourraient se chauffer après la mise en marche de l’appareil.Sécurité 105917 5 / 26

• Noter que les bijoux et objets portés tels que les bagues, les montres, etc. peuvent se chauffer à proximité de la plaque de cuisson.

• Afin d’éviter la surchauffe, ne pas placer de feuilles d’aluminium ou de plaques en métal sur la surface chauffante.

• Ne pas chauffer sur la zone chauffante de la plaque chauffante à induction de récipients fermés tels que les boites et conserves. La surpression peut entraîner l’explosion du récipient ou de la boite (éclatement). Pour chauffer les conserves, les ouvrir d’abord et ensuite les placer dans une casserole avec une petite quantité d’eau pour la chauffer sur la zone chauffante.

• La surface de la zone chauffante est fabriquée en verre résistant aux températures élevées. En cas de dommage, même s’il s’agit d’une petite fissure, débrancher immédiatement l’appareil de l’alimentation électrique et contacter le service.

Champ électromagnétique

• Les objets aimantés tels que les cartes de crédit, les supports de données ou les calculatrices ne peuvent pas se trouver à proximité immédiate de l’appareil allumé. Le champ magnétique pourrait les endommager.

• Il est interdit d’ouvrir la protection inférieure !

• Toujours placer les ustensiles de cuisson sur la partie centrale de la zone de cuisson, pour que le fond de l’ustensile couvre le plus largement possible le champ électromagnétique.

• Les recherches scientifiques ont démontré que les plaques à induction ne présentent pas de risques. Cependant, les personnes avec un stimulateur cardiaque doivent se tenir à une distance d’au moins 60 cm de l’appareil en fonctionnement.Sécurité 6 / 26 105917

Utilisation uniquement sous surveillance

• Utiliser l’appareil uniquement sous surveillance.

• Toujours rester à proximité de l’appareil.

Personnel utilisant l’équipement

• Le présent appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles ou mentales réduites et des personnes ayant l’expérience et/ou les connaissances insuffisantes.

• Surveiller les enfants afin d’éviter qu’ils jouent avec l’appareil ou qu’ils le mettent en marche.

Utilisation incorrecte et non conforme

• L’utilisation non conforme à l’usage et non autorisée peut endommager l’appareil.

• L’appareil peut être utilisé uniquement s’il se trouve dans un état technique parfait et s’il permet une utilisation en toute sécurité.

• L’appareil peut être utilisé seulement si tous les raccordements ont été réalisés selon les normes.

• N’utiliser l’appareil que lorsqu’il est propre.

• Utiliser uniquement des pièces de rechange originales. N’essayez jamais de réparer l’appareil vous-même.

• Il est interdit de changer ou de modifier l’appareil ou ses éléments.Sécurité 105917 7 / 26

1.3 Utilisation conforme à l’usage

Toute autre utilisation que celle indiquée et/ou toute utilisation différente de l’appareil est interdite et considérée comme non conforme à l’usage. L’utilisation suivante est conforme à l’usage : – Cuisson et réchauffement des plats dans un ustensile approprié.

Ces appareils sont destinés à une utilisation commerciale p.ex. dans les restaurants, cantines, hôpitaux et commerces comme les boulangeries, boucheries, etc. Cependant, ils ne peuvent pas être utilisés pour la production continue de grandes quantités d’aliments.

1.4 Utilisation non conforme à l’usage

Une utilisation non conforme à l’usage peut entraîner des blessures ou des dommages matériels dus à une tension électrique dangereuse, au feu ou aux températures élevées. L’appareil peut être utilisé uniquement aux fins décrites dans la présente notice d’utilisation.

L’utilisation suivante est non conforme à l’usage : – Chauffage des pièces – Réchauffement des liquides inflammables volatiles ou autres liquides ou matériaux similaires, nocifs pour la santé.Généralités 8 / 26 105917

2.1 Responsabilité et garantie

Toutes les informations et consignes contenues dans la présente notice d’utilisation ont été réunies en tenant compte des prescriptions en vigueur, du niveau actuel de développement technique ainsi que de nos connaissances et expériences de plusieurs années. Le contenu effectif de la livraison peut, dans certaines circonstances, différer des explications décrites ici et des nombreuses représentations graphiques pour les modèles spéciaux, lorsque vous bénéficiez d’options de commande supplémentaires, ou liées aux dernières modifications techniques. Le fabricant ne peut être tenu responsable pour les dommages ou défaillances dus: – au non-respect des consignes, – à une utilisation non conforme à l’usage, – aux modifications techniques effectuées par l’utilisateur, – à l’utilisation de pièces de rechange non approuvées. Nous nous réservons le droit d’introduire des modifications techniques dans le produit, qui améliorent les caractéristiques d’utilisation de l’appareil.

2.2 Protection des droits d’auteur

La notice d’utilisation et les textes, les dessins, les figures et les autres représentations qui y sont contenus sont protégés par la loi sur les droits d’auteur. Les reproductions de tous types et de toutes formes (même partielles) ainsi que l’exploitation et/ou la transmission du contenu à des tiers ne sont pas autorisées sans l’autorisation écrite du fabricant. Le non-respect de la disposition ci-dessus entraîne une obligation d’indemnisation. Les autres droits demeurent réservés.

2.3 Déclaration de conformité

L’appareil est conforme aux normes et aux Directives européennes en vigueur. Ce qui est confirmé par la Déclaration de conformité CE Sur demande, nous pouvons vous envoyer la Déclaration de conformité du produit donné.Transport, emballage et stockage 105917 9 / 26

Vérifier l’intégralité et l’absence de dommages dus au transport dès la réception du produit. Si des dommages dus au transport sont constatés, refuser la réception du produit ou accepter la réception sous conditions. Indiquer sur les documents de transport/la lettre de voiture de la société de transport les dommages constatés et déposer une réclamation. Les dommages cachés doivent être signalés immédiatement après leur constatation, car les demandes de dédommagement doivent être déposées dans les délais de réclamation. Si des pièces ou des accessoires manquent, contacter notre service après-vente.

Ne pas jeter le carton d’emballage de l’appareil. Il peut s’avérer utile pour stocker l´appareil, lors d’un déménagement ou lorsque vous devez envoyer l’appareil à notre service après-vente en cas d’éventuels dommages. Toutes les parties de l’emballage sont faites à partir de matériaux recyclables. Ce sont des films et des sacs en plastique, des emballages en carton. Pour l’élimination de l’emballage, respecter les consignes en vigueur dans votre pays. Réintroduire les matériaux d’emballage récupérables dans le circuit de recyclage.

L’emballage doit rester fermé jusqu’au moment de l’installation de l’appareil. Lors du stockage, suivre les indications, marquées à l’extérieur, relatives au positionnement et au stockage. Stocker l’emballage dans les conditions suivantes : – dans des locaux fermés – dans un endroit sec et sans poussière – à l’abri des produits agressifs – à l’abri du soleil – à l’abri des chocs mécaniques. En cas de stockage prolongé (plus de trois mois), contrôler régulièrement l’état général de tous les éléments et de l’emballage. En cas de besoin, remplacer l’emballage par un nouveau.Paramètres techniques 10 / 26 105917

4 Paramètres techniques

Version / Propriétés 105917 / 105919

• Raccord de l’appareil : prêt à être branché

• Couleur : acier inoxydable| noir

• Type de zone de cuisson : à induction

• Commande : tactile | bouton de réglage rotatif

• Détection des récipients

• Protection contre la surchauffe

• Écran d’affichage numérique

• Réglage : puissance | température

• Propriétés : – diamètre min. de la casserole : 160 mm – diamètre max. de la casserole : 280 mm – poids max. de la casserole : 20 kgParamètres techniques 105917 11 / 26

Nom : Plaque à induction IK 25-1TCK Numéro d’article :

Matériau : acier inoxydable Matériau de la plaque de cuisson : vitrocéramique Dimensions de la zone en verre (larg. x prof.) en mm : 280 x 280 Nombre de zones de cuisson :

Diamètre de la zone de cuisson, en mm :

Puissance max. par zone de cuisson : 2,5 kW Niveaux de puissance :

Plage des températures de – à , en °C :

Nombre de niveaux de température :

Intervalles du réglage de la température en °C :

Puissance : 2,5 kW | 220-240 V | 50/60 Hz Dimensions (largeur x profondeur x hauteur) en mm : 310 x 385 x 130 Poids en kg : 5,0 Nous nous réservons le droit d’introduire des modifications techniques !Paramètres techniques 12 / 26 105917

Nom : Plaque à induction IK 35-1TCK Numéro d’article :

Matériau : acier inoxydable Matériau de la plaque de cuisson : vitrocéramique Dimensions de la zone en verre (larg. x prof.) en mm : 280 x 280 Nombre de zones de cuisson :

Diamètre de la zone de cuisson en mm :

Puissance max. par zone de cuisson : 3,5 kW Niveaux de puissance :

Plage des températures de – à , en °C :

Nombre de niveaux de température :

Intervalles du réglage de la température , en °C :

Puissance : 3,5 kW | 220-240 V | 50/60 Hz Dimensions (largeur x profondeur x hauteur) en mm : 310 x 385 x 130 Poids en kg : 5,0 Nous nous réservons le droit d’introduire des modifications techniques !Paramètres techniques 105917 13 / 26

4.2 Éléments de l’appareil

1. Panneau de commande de la

6. Filtre anti-poussière et anti-graisse

7. Câble d’alimentation

4.3 Fonctions de l’appareil

En utilisant les réglages et les casseroles adaptés, il est possible de préparer et de chauffer les plats. La puissance ou la température peuvent être réglées facilement à l’aide de de la commande tactile et du bouton rotatif.Installation et utilisation 14 / 26 105917

5 Installation et utilisation

ATTENTION ! Une installation, un réglage, une utilisation, une maintenance ou une exploitation incorrects de l’appareil peuvent entraîner des dommages matériels et des blessures. Le réglage, l’installation ainsi que les réparations peuvent être effectués uniquement par un service technique agréé et conformément aux dispositions légales en vigueur dans le pays d’installation.

INDICATION ! Le fabricant n’est pas responsable et n’accorde aucune garantie pour les dommages résultant du non-respect des règles et de l’installation incorrecte de l’appareil.

• Déballer l’appareil et éliminer tous les éléments intérieurs et extérieurs de l’emballage et les protections de transport. ATTENTION ! Risque d’étranglement ! Interdire aux enfants l’accès aux emballages tels que les sacs en plastique ou les éléments en polystyrène.

• Retirer le film de protection qui recouvre l’appareil. Le film de protection doit être retiré délicatement pour ne pas laisser des restes de colle. Supprimer les résidus de colle éventuels en utilisant un diluant.

• Veiller à ne pas endommager la plaque signalétique ni les avertissements collés sur l’appareil.

• Ne jamais placer l’appareil dans un environnement humide.

• Placer l’appareil de manière à assurer un accès facile à la prise permettant de débrancher rapidement l’appareil en cas de besoin.

• Placer l’appareil sur une surface avec les caractéristiques suivantes : – plane, pouvant supporter le poids de l’appareil, résistant à l’eau, sèche et résistant aux températures élevéesInstallation et utilisation 105917 15 / 26

– suffisamment grande pour permettre un travail confortable avec l’appareil – facilement accessible – bien aérée.

• Assurer une distance suffisante des bords de la table. Dans le cas contraire, l’appareil pourrait basculer et tomber.

• Ne pas installer l’appareil à proximité d’appareils ou d’objets sensibles aux champs magnétiques (par exemple les radios, les télévisions, etc.).

• Assurer une distance minimale de 5 -10 cm des parois inflammables ou autres objets inflammables.

Branchement à l’alimentation électrique

• Vérifier si les données techniques de l’appareil (voir le tableau signalétique) correspondent aux données du réseau électrique local.

• Brancher l’appareil à une prise électrique individuelle avec protection. Ne pas brancher l’appareil à une prise multiple.

• Placer le câble de raccordement de manière à éviter tout risque d’écrasement et de trébuchement.

• Ne pas utiliser l’appareil avec une minuterie ou une télécommande périphériques.Installation et utilisation 16 / 26 105917

Mode de fonctionnement des zones chauffantes à induction Dans les plaques à induction l’électricité passe par la bobine de transmission sous le verre. Cela entraine la création d’un champ magnétique qui, en tant qu’effet physique, chauffe directement le fond du récipient. Ce qui permet d’économiser du temps et de l’énergie, car ici le réchauffement préalable de l’élément chauffant et de la zone chauffante en verre n’a pas lieu comme dans le cas des zones chauffantes traditionnelles. Un autre avantage de l’induction est la courte durée de cuisson, grâce aux caractéristiques décrites ci-dessus. De plus, l’arrivée de la chaleur change immédiatement après la modification du réglage, ce qui permet des réglages précis. La plaque chauffante à induction réagit aux changements des réglages aussi vite qu’une plaque à gaz, car l’énergie arrive immédiatement à la casserole, sans nécessité de chauffer au préalable d’autres éléments. La technologie à induction lie cette réactivité avec l’avantage principal de l’électricité permettant un réglage précis de l’arrivée de la chaleur.

Récipients de cuisson adaptés

• Récipients de cuisson en fer

• Récipients de cuisson en fer émaillé

• Casseroles/poêles en acier ou en fonte émaillée

• Casseroles/poêles en fonte

• Récipients de cuisson en acier inoxydable 18/0 et en aluminium, s’ils sont adaptés à la cuisson à induction (vérifier la description des ustensiles)

En raison de la spécificité du fonctionnement des plaques à induction, les seuls récipients adaptés sont ceux qui possèdent des fonds magnétisés. Pour obtenir de meilleurs résultats, n’utiliser que des poêles/casseroles de 16 à 28 cm de diamètre.Installation et utilisation 105917 17 / 26

Par exemple Casseroles pour réchauds à induction, ensemble de 9 casseroles de la marque Bartscher acier inoxydable, rebord anti-égouttement, poignées résistantes aux températures élevées 4 casseroles avec couvercles 2,0 litres, diamètre 16 cm, hauteur 10,0 cm 2,7 litres, diamètre 18 cm, hauteur 11,0 cm 5,1 litres, diamètre 24 cm, hauteur 11,5 cm 6,1 litres, diamètre 20 cm, hauteur 20,0 cm 1 poêle 2,8 litres, diamètre 24 cm, hauteur 6,5 cm

de l’article : A130442

Récipients de cuisson inadaptés

• Récipients avec fond bombé

• Récipients de cuisson en aluminium, bronze ou cuivre, sauf s’ils sont marqués comme adaptés à l’induction

• Casseroles/poêles d’un diamètre inférieur à 16 cm

• Récipients de cuisson à pieds

• Récipients de cuisson céramiques

• Récipients de cuisson en verreInstallation et utilisation 18 / 26 105917

Avant d’utiliser l’appareil

1. Avant la première utilisation, nettoyer l’appareil en suivant les consignes

indiquées au point 6 « Nettoyage » .

2. Sécher l’appareil soigneusement.

3. Placer un récipient rempli adapté au centre de la zone de cuisson.

4. Brancher l’appareil à une prise individuelle adaptée.

ATTENTION ! L’appareil dispose d’un système de détection des récipients. Si l’appareil est mis en marche et sur la zone de cuisson est placé un récipient inadapté ou si la zone est vide, le niveau de puissance choisi clignotera sur l’écran d’affichage numérique. Dès qu’un récipient adapté est placé sur la zone du cuisson, le niveau de puissance réglé reste allumé en continu sur l’écran numérique et l’appareil commence à chauffer. N’utiliser que des récipients adaptés à l’induction. Ne pas mettre en marche l’appareil sans récipients ou avec des récipients vides.

Éléments de commande / messages affichés

1. Réglage de la puissance sur la

2. Écran d’affichage numérique

3. Réglage de la température sur

4. Touche d’augmentation des valeurs

réglées (puissance ou température)

5. Position ARRÊT de la manette

6. Touche de réduction des valeurs réglées

(puissance ou température)

7. Régulateur rotatif

8. Indicateur de réglage du régulateur rotatifInstallation et utilisation

Réglages L’appareil dispose d’un bouton rotatif permettant de régler les valeurs de puissance et de température. Deux champs tactiles (« P » pour la puissance et « T » pour la température) se trouvent à côté de l’écran d’affichage numérique. Par défaut, c’est la puissance qui est affichée. Si c’est la température qui doit être affichée, appuyer sur le champ tactile « T ». C’est alors que l’affichage numérique affiche la température réglée. Puissance À l’aide du bouton rotatif il est possible de changer à tout moment la valeur réglée de la puissance.

9. Appuyer sur le champ tactile « P ».

L’écran numérique affiche le niveau de puissance réglé.

10. Tourner le bouton rotatif dans le sens contraire des aiguilles d’une montre pour

augmenter les valeurs réglées ou dans le sens des aiguilles d’une montre pour les diminuer, jusqu’à ce que l’écran d’affichage numérique affiche le niveau de puissance souhaité.

11. Les réglages du niveau de puissance suivants sont possibles :

Niveau de puissance Puissance en watts Puissance en watts

1400Installation et utilisation 20 / 26 105917

CONSEIL ! Ne pas chauffer les plats en réglant le niveau de puissance maximal, si des récipients avec un revêtement anti-adhérent (téflon) sont utilisés sans liquide ou avec une petite quantité de graisse. Utiliser le niveau de puissance maximal pour la cuisson et la friture.Installation et utilisation 105917 21 / 26

Température Il est possible de changer la température à tout moment dans une étendue de 30 °C à 250 °C. Les intervalles de température sont différents pour les deux appareils : 105917: par pas de 1 °C de 30 à 140 °C / par pas de 5 °C de 140 à 250 °C 105919: par pas de 5 °C de 30 à 250 °C

1. Appuyer sur le champ tactile « T ».

L’affichage numérique affiche la température réglée en °C.

2. Tourner le bouton rotatif dans le sens contraire des aiguilles d’une montre pour

augmenter les valeurs réglées ou dans le sens des aiguilles d’une montre pour les diminuer, jusqu’à ce que l’écran d’affichage numérique affiche la température souhaitée.

1. Préparer les plats souhaités en réglant la puissance et la température

2. Lors de la préparation des plats, observer la cuisson et le cas échéant, modifier

les réglages de la puissance ou de la température, selon les étapes de la cuisson.

1. Une fois la cuisson ou le réchauffement des plats terminés, tourner le bouton

rotatif sur la position « 0 » ARRÊT. L’appareil s’éteint immédiatement. Une fois le travail terminé, le ventilateur refroidit l’électronique de l’appareil pendant quelques minutes et s’éteint après.

2. Retirer le récipient de cuisson de la zone de cuisson.

3. Débrancher l’appareil de l’alimentation électrique. Ne pas se baser uniquement

sur la détection des récipients. AVERTISSEMENT ! Surfaces brûlantes ! Risque de brûlures! La température des ustensiles de cuisson chauffe la zone chauffante et la surface après utilisation reste chaude. Ne toucher aucune surface chaude de l’appareil.Nettoyage 22 / 26 105917

6.1 Consignes de sécurité pour le nettoyage

• Avant le nettoyage, débrancher l’appareil de l'alimentation électrique.

• Laisser l’appareil refroidir complètement.

• Veiller à ce que l’eau ne pénètre pas dans l’appareil. Ne jamais immerger l’appareil dans l’eau ou autres liquides, lors de son nettoyage. Ne pas utiliser de jet d’eau sous pression pour nettoyer l’appareil.

• Ne pas utiliser d’objets pointus ou en métal (couteau, fourchette, etc.) pour nettoyer l’appareil. Les objets pointus peuvent endommager l’appareil et s’ils entrent en contact avec les éléments conducteurs, ils peuvent entraîner un risque de choc électrique.

• Ne pas utiliser de produits de nettoyage abrasifs, contenant des solvants ou des agents caustiques pour nettoyer l’appareil. Ils peuvent rayer la surface.

1. Nettoyer régulièrement l’appareil en fin de journée de travail, voire plusieurs fois

par jour le cas échéant.

2. Nettoyer la plaque de cuisson vitrée, le panneau de commande et le corps de

l’appareil à l’aide d’un chiffon doux humide et un produit de nettoyage doux non- abrasif.

3. Essuyer avec un chiffon propre.

4. Si des taches de brûlure apparaissent sur la plaque en verre, les humidifier avec

un chiffon ou une éponge. Enlever ensuite les taches à l’aide d’un racloir spécial pour les surfaces vitrées. Retirer la saleté avec un chiffon doux.

5. En cas de taches de tartre, appliquer un peu de vinaigre d’alcool chaud sur les

taches et laisser reposer quelques minutes. Ensuite, essuyer la plaque vitrée à l’aide d’un chiffon doux. Utiliser un produit ménager.

6. Ensuite, sécher soigneusement les surfaces lavées en utilisant un chiffon doux.

7. Les orifices de ventilation à l’arrière de l’appareil ne peuvent pas être bouchés

par la saleté ou la poussière. Les nettoyer avec une brosse ou un aspirateur.

8. Essuyer le câble de raccordement avec un chiffon très légèrement humidifié.Nettoyage

9. Retirer de l’appareil le filtre anti-poussière et anti-graisse pour le nettoyer.

10.Pour ce faire, dévisser la vis (a).

11. Retirer des fentes (b) le filtre anti-

poussière et anti-graisse.

12. Nettoyer régulièrement (une fois par

semaine) le filtre anti-poussière et anti-graisse à l’aide d’un produit nettoyant doux ou dans le lave- vaisselle.

13. En fin de nettoyage, replacer le filtre

anti-poussière et anti-graisse entièrement séché dans les fentes (b).

14. Ensuite, déplacer le filtre anti-

poussière et anti-graisse vers le haut dans les fentes.

15. Le fixer à l’aide de la vis (a).Défaillances possibles

7 Défaillances possibles Mögliche

Le tableau ci-dessous présente les descriptions des causes probables et des solutions permettant d’éliminer les anomalies de fonctionnement ou les erreurs survenues lors de l’utilisation de l’appareil. Si les problèmes ne peuvent pas être résolus, contacter le service. Pour ce faire, indiquer obligatoirement le numéro de l’article, le nom du modèle et le numéro de série. Ces informations sont indiquées sur la plaque signalétique.

Messages sur les codes d’erreur Code d’erreur Cause probable Élimination

Court-circuit du capteur de température du verre céramique Contacter le service après- vente

Capteur de température du verre céramique débranché ou absence du capteur Contacter le service après- vente

Court-circuit du capteur de température de la vitre céramique (éléments de l’alimentation électrique) Contacter le service après- vente

Capteur de température de la vitre céramique déconnecté ou absence du capteur (éléments de l’alimentation électrique) Contacter le service après- vente

Surchauffe des éléments électroniques de l’alimentation Laisser l’appareil refroidir et vérifier si les orifices de ventilation ne sont pas bloqués Si le code d’erreur s’affiche toujours, contacter le service après-vente F22 Température trop élevée de la vitre céramique F24 Plaque du générateur électronique surchauffée à cause de la température ambianteDéfaillances possibles 105917 25 / 26

Code d’erreur Cause probable Élimination

Tension de réseau faible Problème de réseau électrique F10 Tension de réseau élevée Problème de réseau électrique F11 Absence de capteur de température sur la plaque électronique et capteur déconnecté Contacter le service après- vente F12 Court-circuit du capteur de température sur la plaque électronique Contacter le service après- vente F8-13 Absence de ventilateurs ou ils sont endommagés Contacter le service après- vente F8-14 Court-circuit des ventilateurs Contacter le service après- vente F8-15 / 16 Problème de mesure du courant de la bobine (valeurs lpp ou de synchronisation) Contacter le service après- vente F8-18 Panne de tension (13,8 V sur la plaque du générateur) Contacter le service après- vente F19 / F20 Panne de fréquence du réseau (>max ou <min) Problème de l’installation électrique F8-27 Erreur électronique sur la plaque principale Contacter le service après- vente F8-28 Affectation erronée de la plaque électronique dans l’appareil Problème de configuration Contacter le service après- vente F8-29 Sécurité électronique de l’appareil Appuyer sur la touche ON / OFF pour confirmer l’erreur ou débrancher l’appareil de la prise et le brancher de nouveau Si le code d’erreur s’affiche toujours, contacter le service après-vente F8-31 Erreur de communication entre la plaque de commande et la carte principale Contacter le service après- venteÉlimination des déchets 26 / 26 105917

8 Élimination des déchets

Appareils électriques

Les appareils électriques portent le symbole suivant. Les appareils électriques doivent être éliminés de manière correcte et respectueuse de l’environnement. Il est interdit de jeter les appareils électriques avec les déchets ménagers. Débrancher l’appareil de l'alimentation électrique et retirer le câble de raccordement de l’appareil.

Rapporter l’appareil électrique à des points de collecte désignés.
