Profiline 410TKS - Pompe GLORIA - Notice d'utilisation et mode d'emploi gratuit

Marque	GLORIA
Modèle	Profiline 410TKS
Type de produit	Pulvérisateur à pression préalable
Capacité totale du réservoir	13,7 L
Capacité de remplissage maximale	10 L
Pression de service admissible	6 bars
Débit maximal	1 L/min
Température de service	0 °C à +50 °C
Poids à vide	7,0 kg
Matériau du réservoir	Acier avec revêtement intérieur
Matériau de la pompe	Laiton
Type de buse	Buse à jet plat 80°
Type de pompe	Manuelle avec raccord pour compresseur
Appareil résistant aux huiles	Oui
Sécurité	Valve de sécurité/décharge et manomètre
Utilisation conforme	Pulvérisation de fluides très liquides, huiles minérales, huiles de décoffrage, pH 5-9
Entretien	Nettoyage après usage, vérification des joints, entreposage hors gel
Accessoires fournis	Socle, tuyau de pulvérisation en laiton, manomètre, valve, vanne d'arrêt rapide, poignée de pompe, tamis, courroies réglables
Pièces de rechange	Joints toriques, buses (références GLORIA)
Durée de vie maximale	10 ans

FOIRE AUX QUESTIONS - Profiline 410TKS GLORIA

Comment mettre en service le pulvérisateur ?

Avant la mise en service, lisez le chapitre sécurité. Remplissez le réservoir avec le liquide à pulvériser en respectant la quantité max. (10 L). Pompez pour mettre sous pression (2-6 bars). Actionnez le levier pour pulvériser.

Quels liquides puis-je pulvériser ?

L'appareil convient pour des fluides très liquides, des huiles minérales, des huiles de décoffrage, et des liquides avec un pH entre 5 et 9. Ne pas utiliser de solvants, acides, bases, ou liquides inflammables.

Comment purger l'appareil après utilisation ?

Actionnez le bouton-poussoir rouge de la valve de sécurité/décharge jusqu'à ce que l'appareil soit totalement hors pression. Ensuite, vidangez le réservoir et nettoyez-le.

La pompe ne fournit pas de pression, que faire ?

Vérifiez le joint torique du piston. S'il est usé, remplacez-le. Assurez-vous que tous les raccords sont serrés et que la buse n'est pas bouchée.

Comment nettoyer le filtre et la buse ?

Démontez la buse et le filtre de la vanne d'arrêt rapide. Nettoyez-les à l'eau claire. Utilisez une brosse douce si nécessaire. Remontez après séchage.

Puis-je utiliser un compresseur ?

Oui, le modèle 410TKS est équipé d'un raccord pour compresseur. Assurez-vous que la pression d'admission ne dépasse pas 6 bars et que la poignée de la pompe est verrouillée.

Quelles sont les consignes de sécurité essentielles ?

Portez un équipement de protection adapté. Ne dirigez jamais le jet vers des personnes ou des animaux. Ne pulvérisez pas de liquides inflammables. Ne laissez pas l'appareil sans surveillance sous pression.

Comment entreposer l'appareil ?

Videz et nettoyez l'appareil comme indiqué. Stockez-le dans un endroit à l'abri du gel et du soleil. Conservez-le hors de portée des enfants.

Où trouver des pièces de rechange ?

Utilisez uniquement des pièces GLORIA d'origine. Vous pouvez les commander chez votre revendeur ou sur la boutique en ligne GLORIA (shop.gloriagarten.de).

Quelle est la durée de vie de l'appareil ?

La durée de vie maximale est de 10 ans. Après deux ans d'utilisation, il est recommandé de faire contrôler l'appareil par le fabricant.

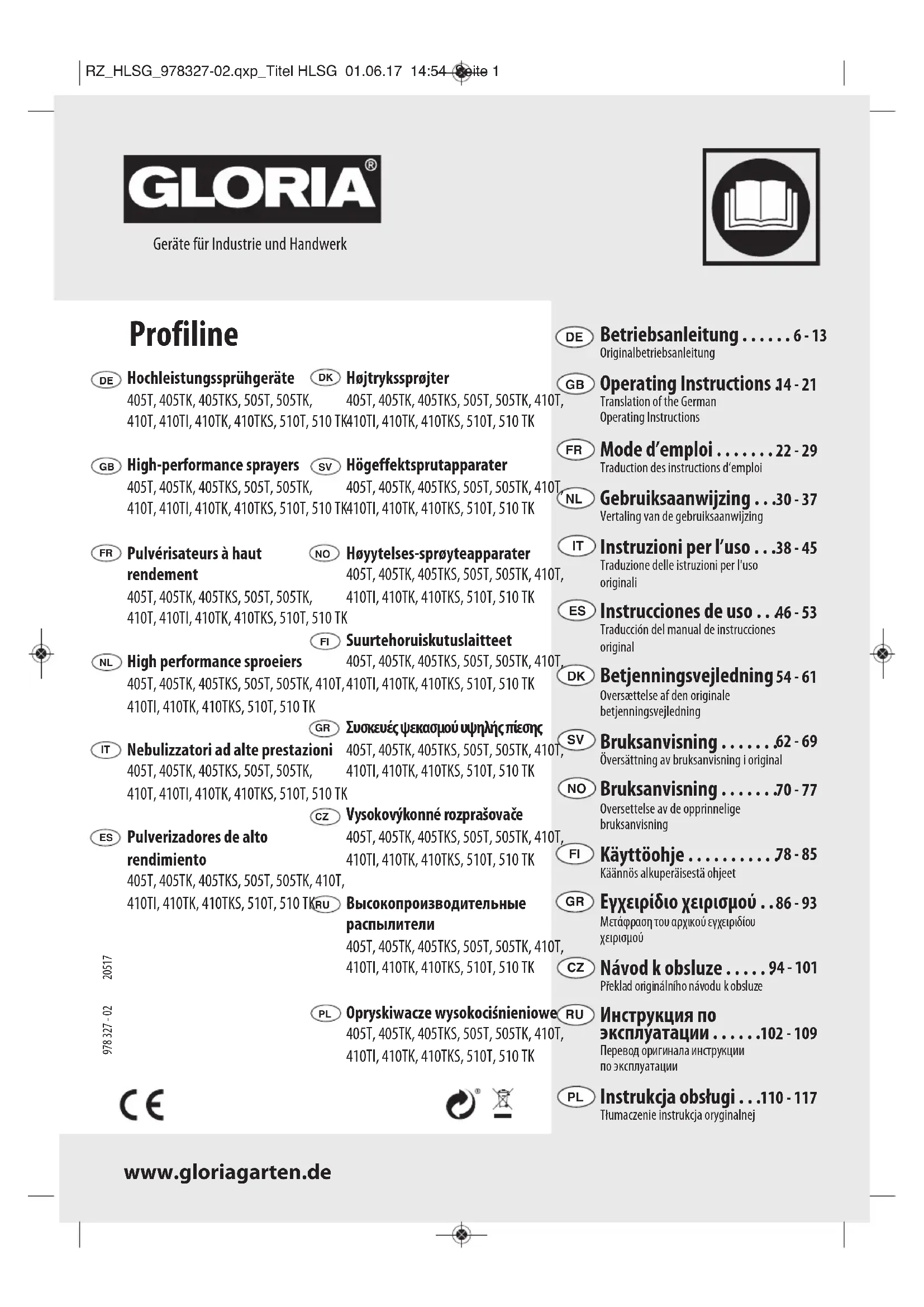

MODE D'EMPLOI Profiline 410TKS GLORIA

FR Pulvérisateurs à haut rendement

405T, 405TK, 405TKS, 505T, 505TK,

410T, 410TI, 410TK, 410TKS, 510T, 510 TK

FR Mode d'emploi .....22 - 29

Traduction des instructions d'emploi

1 Informations générales concernant le présent mode d'emploi.....22
2 Pour votre sécurité .... 24
3 Avant de pouvoir utiliser l'appareil 25
4 Caractéristiques techniques....26
5 Montage....26
6 Mise en service....26
7 Mise hors service....27
8 Problèmes avec l'appareil....28
9 Elimination des déchets et législation 28
10 Déclaration de conformité UE....29

1 Informations générales concernant le présent mode d'emploi

Le présent mode d'emploi est partie constituante de l'appareil GLORIA et doit être constamment disponible sur ou à proximité de l'appareil.

Le mode d'emploi fournit d'importantes remarques et informations nécessaires à la sécurité d'utilisation de l'appareil !

Conserver le mode d'emploi et le transmettre au propriétaire suivant !

Toutes les mises en garde contribuent aussi à votre sécurité personnelle !

1.1 Symboles figurant sur l'appareil ainsi que dans le mode d'emploi

Toute personne chargée de la manipulation / l'utilisation / la maintenance de l'appareil doit avoir lu le mode d'emploi dans sa totalité.

Protéger l'appareil contre toute exposition prolongée au soleil et contre le gel.

Enlever d'abord les vêtements protecteurs et se nettoyer soigneusement les mains et le visage (se rincer la bouche) avant de manger, boire et fumer.

Ne jamais diriger le jet de pulvérisation vers des personnes ou des animaux.

Porter un vêtement de protection approprié aux produits à vaporiser utilisés. Ne pas remplir de substances oléagineuses ou contenant un produit solvant.

NE PAS éliminer les appareils usagés avec les ordures ménagères.

NE PAS pulvériser de liquides explosifs, extrêmement inflammables, facilement inflammables, inflammables ayant un point d'éclair inférieur à +60 °C, ni de substances comburantes et toxiques.

Élimination conforme à l'environnement !

Ne pas utiliser l'appareil pour la pulvérisation de produits phytosanitaires.

Matériaux d'emballage recyclables !

1.2 Avertissements >>

MISE EN GARDE!

Un avertissement de ce niveau de danger signale une situation

dangereuse menaçante. Suivre les instructions de cet avertissement afin d'éviter de graves blessures ou le danger de mort.

PRUDENCE

Un avertissement de ce niveau de danger signale une situation

potentiellement dangereuse qui, si elle n'est pas évitée, est susceptible de provoquer des blessures. Suivre les instructions de cet avertissement afin d'éviter le risque de blessures.

FR

ATTENTION

Un avertissement de ce niveau de danger signale un risque potentiel qui, s'il

n'est pas évité, est susceptible de provoquer un dommage matériel.

Suivre les instructions de cet avertissement afin d'éviter des dommages matériels.

i REMARQUE!

Une remarque signale des informations supplémentaires ou des

illustrations censées vous faciliter la manipulation et la compréhension de l'appareil.

1.3 Utilisation conforme >> Cet appareil est destiné à l'épandage de produits à vaporiser dans le secteur de l'artisanat et de l'industrie. Des fluides très liquides, des huiles minérales, des huiles de décofrage ainsi que des fluides dans la plage de pH ≥ 5 et ≤ 9 peuvent être pulvérisés.

Le bon usage de l'appareil implique le respect du mode d'emploi joint.

Le mode d'emploi contient également les conditions de fonctionnement, d'entretien et de maintenance. Lors de l'épandage de produits à vaporiser, respecter absolument les consignes de sécurité / mesures de protection indiquées par le fabricant du produit à pulvériser.

PRUDENCE!

RISQUE INHÉRENT À L'UTILISATION NON CONFORME À L'USAGE PRÉVU !

L'appareil recèle des risques lorsqu'il n'est pas utilisé de façon conforme.

• Utiliser l'appareil uniquement conformément à l'usage prévu !
• Respecter toutes les remarques et informations figurant dans le mode d'emploi.

1.4 Mauvais usage raisonnablement prévisible >>

• L'appareil ne convient pas pour les fluides du groupe 1 selon la directive 2014/68/UE.
  ■ L'appareil ne convient pas non plus pour :

• les liquides explosifs, extrêmement inflammables, facilement inflammables ainsi que les liquides inflammables ayant un point d'éclair inférieur à + 60 °C

• les liquides comburants et toxiques
• les acides (pH ≤ 5), les bases (pH ≥ 9)
• les solvants ou les produits contenant des solvants
• les carburants
• les agents tensio-actifs susceptibles de causer ou de favoriser l'apparition de fissures sur les matières plastiques utilisées.
• les agents de désinfection et d'imprégnation ainsi que les substances au-dessus de 50 °C.
• les liquides très épais, gluants ou formant des résidus qu'il est impossible d'éliminer ou de rincer totalement de l'appareil.
• l'utilisation dans le secteur alimentaire
• la pulvérisation de produits phytosanitaires

- Sur demande, le constructeur de l'appareil met à disposition une liste détaillée des matériaux pour examen approfondi.

- Les modifications effectuées de votre propre chef sur l'appareil ou toute utilisation non conforme exclut toute garantie du constructeur pour les dommages pouvant en résulter.

1.5 Risques résiduels >> Cet appareil répond aux règles de l'art et satisfait toutes les dispositions de sécurité applicables ! Cependant, l'utilisation de l'appareil peut engendrer :

• des dangers pour la vie et l'intégrité corporelle de l'utilisateur ou d'autres personnes.
  ■ des nuisances sur l'appareil.
  ■ des nuisances sur d'autres biens matériels.

1.6 Limites de responsabilité >> Nous vous signalons expressément que nous ne sommes pas responsables des dommages causés par notre appareil, dans la mesure où ces dommages seraient causés par le non respect du mode d'emploi, une utilisation non conforme à l'usage prévu, une réparation non conforme, dans la mesure où, lors d'un échange de pièces, les pièces d'origine du fabricant n'auraient pas été utilisées, ou si la réparation n'a pas été effectuée par le Service Après-Vente ou par un professionnel agréé. Ceci est également valable pour les accessoires.

2 Pour votre sécurité

Ce chapitre contient des avertissements et des consignes de sécurité importantes que vous devez absolument respecter lors de la manipulation et l'utilisation de l'appareil.

2.1 Consignes élémentaires de sécurité >> Respecter les consignes élémentaires de sécurité ci-après afin de manipuler et utiliser l'appareil en toute sécurité :

i REMARQUE!

■ Les réparations de ces appareils doivent être effectuées exclusivement par le service après-vente du fabricant. Veuillez commander les pièces de rechange auprès de votre concessionnaire. S'il n'a pas ces pièces en stock, il vous les procurera dans les plus brefs délais.

Cet appareil répond aux règles de l'art et satisfait toutes les dispositions de sécurité!
- Des enfants à partir de 16 ans ainsi que des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne possèdent pas d'expérience ou de connaissances de l'appareil peuvent utiliser celui-ci sous surveillance ou après avoir été avisés de l'utilisation sûre de l'appareil et après avoir compris les risques susceptibles d'en résulter. Les enfants ne peuvent pas jouer avec l'appareil. Le nettoyage et la maintenance par l'utilisateur ne peuvent pas être réalisés par des enfants sans surveillance.
- En cas de fatigue, de maladie ou sous l'emprise de l'alcool ou autre drogues ou médicaments, cet appareil ne doit pas être utilisé.
■ Utilisez l'appareil conformément à l'usage prévu !
- Tenir les appareils et produits à pulvériser hors de portée des enfants et adolescents de moins de 16 ans.
- Afin d'éviter des dommages et risques découlant d'une utilisation non conforme, vous devez respecter le mode d'emploi et le conserver soigneusement !
- En cas de cession de l'appareil à une autre personne, lui transmettre aussi le mode d'emploi !
■ Déposez toujours l'appareil sur une surface plane et droite.
- Pendant le transport, sécurisez l'appareil pour éviter toute fuite du liquide de pulvérisation.
- Avant toute utilisation du pulvérisateur, vérifier soigneusement que les organes de commande sous pression / en contact avec les liquides ainsi que la valve de sécurité sont en parfait état et fonctionnent correctement. Faites particulièrement attention à l'étanchéité du raccordement vissé et des raccords à vis. Vérifier que le matériel ne présente ni fissures, ni fragilité, ni corrosion. En cas de suspicion de dommages, mettre immédiatement l'appareil hors service.
- Ne pas laisser l'appareil sans surveillance tant qu'il fonctionne.
Protéger l'appareil contre de longues expositions au soleil et contre le gel.
- Nous recommandons de soumettre les pulvérisateurs, à titre de précaution, à un contrôle approfondi - de préférence par le fabricant - après deux ans d'utilisation. Il est interdit d'entreprendre des réparations du réservoir.
- Utiliser pour l'appareil uniquement des pièces de rechange et des accessoires GLORIA d'origine.
N'utiliser jamais de pièces de rechange / d'accessoires usés, modifiés ou défectueux !
- L'appareil a une durée de vie maximum de 10 ans.

2.2 Risques pour la santé>>

MISE EN GARDE!

MISE EN GARDE! Danger de mort en cas d'incendie et / ou d'explosion ! Danger de mort en cas d'utilisation incorrecte de l'appareil ! Éviter les sources d'inflammation à proximité. Ne pas vaporiser des liquides inflammables sur des surfaces chaudes.

PRUDENCE

La manipulation de l'appareil ainsi que de produits à vaporiser peut engendrer des risques avec des blessures pour conséquence. Veuillez donc respecter absolument les consignes de sécurité / mesures de protection indiquées par le fabricant de produits à vaporiser ainsi que les consignes de sécurité ci-après :

• Ne pas dégager les buses bouchées en soufflant avec la bouche.
• Ne pas diriger vers soi l'extrémité de la lance lorsqu'on la dévisse.
• Ne jamais entreprendre de modifications ni apporter d'améliorations sur l'appareil sans l'autorisation du fabricant ! Ne jamais ponter, modifier ou enlever les dispositifs de sécurité.

PRUDENCE

PRUDENCE Danger pour la santé en cas de contact avec les liquides à vaporiser! En cas d'inhalation, d'ingestion ou d'absorption par la peau, le produit à vaporiser peut provoquer des atteintes à la santé. En cas d'apparition de symptômes ou de doute, faire appel à un médecin. Aussi, respecter les consignes de sécurité ci-après :

• Observer les consignes de sécurité figurant sur les étiquettes des produits à vaporiser. Respecter la concentration max. indiquée. Certains liquides nécessitent le port de lunettes de protection, de gants protecteurs ou d'autres mesures de protection.
• Demandez toujours une fiche de données de sécurité au fabricant du produit à vaporiser.

2.3 Danger par dommages matériels >>

ATTENTION

Des dommages matériels sur l'appareil peuvent survenir en cas d'usage inap-

proprié ! Aussi, respectez les consignes de sécurité ci-après :

• Ne pas laisser l'appareil sous pression pendant une longue durée.
• En raison de vapeurs d'ammoniac (danger de craquelure sur le laiton), ne jamais conserver l'appareil dans des étables, ne pas le remplir avec des solutions contenant de l'azote et du phosphate.
  ■ Ne pas conserver de produit à vaporiser dans l'appareil.

3 Avant de pouvoir utiliser l'appareil

3.1 Etat à la livraison >> L'appareil est livré en standard comme suit :

(voir illustration page 2):

A Socle
B Tuyau de pulvérisation en laiton avec buse à jet plat
C Manomètre
D Valve de sécurité / de purge
E Vanne d'arrêt rapide en laiton
F Poignée de la pompe avec logement de la lance
G Tamis
H Compartiment pour joints de rechange/buses, etc.
I Courroies réglables
J 1 x mode d'emploi et informations produit (sans illustration)
Les éventuels accessoires sont joints dans un emballage séparé.

4 Caractéristiques techniques

Générales

Pulvérisateurs à haut rendement : 405 T, 405 TK, 405 TKS, 505 T, 505 TK, 410 T, 410 TI, 410 TK, 410 TKS, 510 T, 510 TK

Surpression de service admissible : 6 bars / Température de service admissible : 0 °C à + 50 °C / Changement de pression total (0 - 6 bars) à max. 5000 changements de charge / Support de lance / Soupape de décharge / Manomètre / Buse à jet plat : 80° / Débit max.: 1l/mn. / Force de recul à la buse : < 5 N / Matière de la pompe : Laiton / Ouverture de maille du filtre dans la soupape à fermeture rapide : 0,9 mm / Quantité résiduelle en cas de vidange à l'horizontale : aucune

Individuelles

Pulvérisateurs à haut rendement 40	5 T 405 TK	405 TKS	505 T 505	TK 410 T	410 TI 410	TK 410	TKS 510 T	510 TK
Quantité max. de remplissage en litres 5	6 5 5 5 10	10 10 10 10	10
Contenu total du réservoir en litres 8 8 8	8 8 13,7 13,	7 13,7 13	7 13,7 13,7
Poids à vide en kg 4,4 4,4 4,5 4,35 4,35 5	6 5,6	7,0	5,7 5,5 7,0
Raccord pour compresseur	-	x	x	-	x	-	-	x	x	-	x
Appui dorsal	-	-	-	-	-	x	x	x	x	x	x
Appareil résistant aux huiles	x	x	x	x	x	x	-	x	x	x	x
Matière du réservoir :
- Acier, revêtement intérieur	x	x	x	-	-	x	x	x	x	-	-
- acier inoxydable	-	-	-	x	x	-	-	-	-	x	x

Accessoire spécial : voir illustration page 2; autres accessoires sur le site www.gloriagarten.de

5 Montage

5.1 Appareil de 5 litres >>

Illustrations 1 - 4

5.2 Appareil de 10 litres >>

Illustrations 5 - 9

6 Mise en service

MISE EN GARDE!

Avant la mise en service, lisez le chapitre 2 « Pour votre sécurité ».

PRUDENCE

Danger pour la santé en cas d'écoulement de produit à vaporiser ! Un

défaut d'étanchéité sur l'appareil ou ses éléments peut entraîner l'écoulement ou la projection de produit à vaporiser. Aussi, respecter les consignes de sécurité ci-après :

- Avant toute utilisation, vérifier le bon état et l'étanchéité de l'appareil. Pour le test d'étanchéité, remplir le réservoir d'eau !

■ Vérifier que tous les raccords sont bien serrés.

6.1 Appareils de 5/10 litres >>

Illustrations 10 - 11

6.1.1 Contrôle de la valve de sécurité

6.1.2 Purger le réservoir, vider l'eau et remplir de produit à vaporiser >> Illustrations 12 - 17

ATTENTION

■ Actionner le bouton-poussoir rouge de la valve de sécurité / de vidange jusqu'à ce que l'appareil soit totalement hors pression.
- Avant le remplissage du pulvérisateur, lire attentivement les indications réglementaires concernant les dangers particuliers (phrases de risque, [phrases R] / GefStoffV [Décret sur les substances dangereuses]) et les conseils de sécurité (phrases S / GefStoffV) figurant sur les conteneurs des produits chimiques.
- Respecter la quantité max. de remplissage (voir Caractéristiques techniques). Dosage et concentration corrects conformément aux instructions du fabricant du produit à vaporiser.

REMARQUE!27

Illustration

15 Pour le remplissage, utilisez le tamis compris dans la

fourniture. Le tamis fourni doit être utilisé pour effectuer un pré-filtrage, en particulier pour des produits à vaporiser préparés et surtout lors de l'utilisation de concentrés sous forme de poudre.

ATTENTION

Certains modèles d'appareils sont équipés d'un raccord pour compresseur.

Lors de l'utilisation, respecter les précautions suivantes :

• Garantir une pression d'admission du compresseur ou une alimentation d'air comprimé de max. 6 bars.
• Avant de charger, vérifier que la poignée de la pompe est en position verrouillée.
• Ne pas dépasser la quantité max. de remplissage.
• La garniture de la soupape de retenue dans le raccord du compresseur ne peut pas être retirée pour le chargement du réservoir.

6.2 Pulvériser >> Illustrations 18 - 20

PRUDENCE

La manipulation de l'appareil ainsi que de produits à vaporiser peut

engendrer des risques avec des blessures pour conséquence. Veuillez donc respecter absolument les consignes de sécurité / mesures de protection du présent mode d'emploi ainsi que les consignes de sécurité suivantes :

• Utilisez l'appareil exclusivement à la verticale ou suspendu verticalement.
• Une pression sur le levier d'actionnement déclenche la pulvérisation. Lâcher le levier d'actionnement pour interrompre immédiatement.
• Pression de pulvérisation optimale pour une répartition idéale du liquide de pulvérisation 2-6 bars.
• Vous modifiez la pression de pulvérisation à la buse par pompage.
• Pompez lorsque la pression de pulvérisation diminue.

7 Mise hors service

7.1 Vidage et nettoyage >> Illustrations 21 - 27

Danger pour la santé en cas d'écoulement de produit à vaporiser ! Respecter les consignes de sécurité du présent mode d'emploi. Pour l'élimination des quantités résiduelles, se conformer aux lois en vigueur et aux recommandations du fabricant du produit.

7.2 Entretien >> Illustrations 28 - 30

i REMARQUE!

• Respectez toutes les directives nationales en ce qui concerne la sécurité y compris celle de la sécurité de travail. En particulier en cas d'apparition de risques pour la sécurité, mais en tout cas au moins tous les 5 ans, des experts, de préférence du service d'entretien du fabricant, doivent vérifier si l'appareil peut continuer à être utilisé sans danger.
• Utiliser uniquement des pièces de rechange GLORIA d'origine pour effectuer des réparations (voir la boutique GLORIA en ligne https://shop.gloriagarten.de)
  ■ Confier les réparations uniquement aux ateliers de service GLORIA.
• Il est défendu d'entreprendre des réparations du réservoir (par ex. soudage, brasage).
• Vous trouverez d'autres accessoires sur le site www.gloriagarten.de

7.3 Entreposage >> Illustration 31

PRUDENCE

La manipulation de l'appareil ainsi que de produits à vaporiser peut engendrer des risques avec des blessures pour conséquence. Conservez donc l'appareil ainsi que les produits à vaporiser hors de portée des enfants.

■ Vider et nettoyer l'appareil comme indiqué à la section 7.1.

8 Problèmes avec l'appareil

Panne Cause Solution
L'appareil n'est pas étanche au raccord de flexible	La conduite flexible est détachée	Resserrer le raccord union, et vérifier la pression avec de l'eau
La diffusion de pulvérisation de la buse n'est pas en ordre	Buse partiellement bouchéeFiltre de la soupape à fermeture rapide encrassé	Nettoyer filtre et buse
La pompe ne fournit pas de pression	Joint torique du piston usé	Remplacer le joint torique

9 Elimination des déchets & législation

9.1 Protection de l'environnement & élimination d'appareils >> Déposer l'appareil, décomposé en ses différentes matières, à un point de collecte pour recyclage. Les matières sont récupérables conformément à leur marquage.

• Pour connaître l'adresse d'un point de collecte, adressez-vous à votre municipalité.
  ■ Videz toujours l'appareil avant son élimination et rendez-le inutilisable.

9.2 Elimination de l'emballage >> Les matériaux d'emballage sont sélectionnés dans un souci de non pollution et en vue du traitement des déchets et sont donc recyclables. Le retour de l'emballage dans le circuit des matériaux permet d'économiser des matières premières et de réduire la quantité des déchets. Eliminez les matériaux d'emballage dont vous n'avez plus besoin selon les prescriptions locales en vigueur.

10 Déclaration de conformité UE

Déclaration de conformité UE d'un sous-ensemble au sens de l'article 4, alinéa 2 de la directive sur les équipements sous pression 2014/68/UE

confirme que les pulvérisateurs à haut rendement (constitués d'un réservoir sous pression (Module A2) avec valve de sécurité et manomètre, pompe et tuyau souple ; réf. : voir plaque signalétique

Réf.		N° de certificat– (Module A2)
405..., 406..., 407...	}
505..., 506...	}
410..., 411..., 412..., 413..., 414...	}	07 202 1403 Z 0169 16 D 1148
415..., 416...	}
510..., 512..., 513...	}

sont conformes à la directive sur les équipements sous pression 2014/68/UE et aux bonnes pratiques d'ingénierie.

La procédure d'appréciation de la conformité pour le sous-ensemble est basée sur le module A2 (Annexe III, numéro 2) de la directive 2014/68/UE.

Organisme notifié : TÜV NORD Systems GmbH & Co.KG.

(Directeur développement et construction)

INHOUDSOPGAVE

+49 (0) 180 / 55 899 09*
