MODE D'EMPLOI MN93A CHAUVIN ARNOUX

• A193, A196A2 ATTENTION, risque de DANGER ! L’opérateur doit consulter la présente notice à chaque fois que ce symbole de danger est rencontré. Capteur de courant protégé par une isolation double. Application ou retrait autorisé sur les conducteurs nus sous tension dangereuse. Capteur de courant type A selon IEC/EN 61010-2-032 ou BS EN 61010-2-032. Application ou retrait non autorisé sur les conducteurs nus sous tension dangereuse. Capteur de courant type B selon IEC/EN 61010-2-032 ou BS EN 61010-2-032. La èche permet de repérer la phase du courant. Pile. Le produit est déclaré recyclable suite à une analyse du cycle de vie conformément à la norme ISO14040. Le marquage CE indique la conformité à la Directive européenne Basse Tension 2014/35/UE, à la Directive Compatibilité Électromagnétique 2014/30/UE et à la Directive sur la Limitation des Substances Dangereuses RoHS 2011/65/UE et 2015/863/UE. Le marquage UKCA atteste la conformité du produit avec les exigences applicables dans le Royaume-Uni, notamment dans les domaines de la Sécurité en Basse Tension, de la Compatibilité Électromagnétique et de la Limitation des Substances Dangereuses. La poubelle barrée signie que, dans l’Union Européenne, le produit fait l’objet d’une collecte sélective conformément à la directive DEEE 2012/19/UE : ce matériel ne doit pas être traité comme un déchet ménager. Dénition des catégories de mesure La catégorie de mesure IV correspond aux mesurages réalisés à la source de l’installation basse tension. Exemple : arrivée d’énergie, compteurs et dispositifs de protection. La catégorie de mesure III correspond aux mesurages réalisés dans l’installation du bâtiment. Exemple : tableau de distribution, disjoncteurs, machines ou appareils industriels xes. English p. 22
• Deutsch p. 42
• Italiano p. 62
• Español Vous venez d’acquérir une pince ampèremétrique MN93, MN93A, C193, PAC93, E94 ou MINI94 ou un capteur de courant exible MiniFlex MA193, MA194 ou MA196, AmpFlex p. 82

A193 ou A196A et nous vous remercions de votre conance. Ces capteurs de courant sont faits pour être utilisés uniquement avec les analyseurs de puissance et d’énergie des familles C.A 8XXX et PEL. Tous les capteurs ne sont pas adaptés à tous les appareils. Contactez notre service client pour e󰀨ectuer votre choix. Pour obtenir le meilleur service de votre capteur de courant : lisez attentivement cette notice de fonctionnement, respectez les précautions d’emploi.3 La catégorie de mesure II correspond aux mesurages réalisés sur les circuits directement branchés à l’installation basse tension. Exemple : alimentation d’appareils électrodomestiques et d’outillage portable.

PRÉCAUTIONS D’EMPLOI

La protection assurée par le capteur de courant peut-être compromise si celui-ci est utilisé de façon non spéciée par le constructeur. Respectez la tension et l’intensité maximales assignées et la catégorie de mesure. N’utilisez pas votre capteur de courant sur des réseaux dont la tension ou la catégorie sont supérieures à celles mentionnées. Respectez les conditions d’utilisation, à savoir la température, l’humidité, l’altitude, le degré de pollution et le lieu d’utilisation. N’utilisez pas le capteur de courant si son boîtier est ouvert, détérioré ou mal remonté. Avant chaque utilisation, vériez l’intégrité de l’isolant du tore ou des bras des pinces, du boîtier et des cordons. Ne soumettez pas le capteur de courant à des projections ou à des chutes d’eau ou de tout autre liquide. Utilisez des moyens de protection individuelle adaptés lorsque des parties sous tension dangereuse peuvent être accessibles dans l’installation où la mesure est réalisée. Toute procédure de dépannage ou de vérication métrologique doit être e󰀨ectuée par du personnel compétent et agréé. SOMMAIRE

Bras amovible. Bras xe. Prise spécique 4 points. Gâchette. Cordon blindé. Commutateur à glissière 2 positions (pour la pince MN93A uniquement).5 1.2. PINCE C193

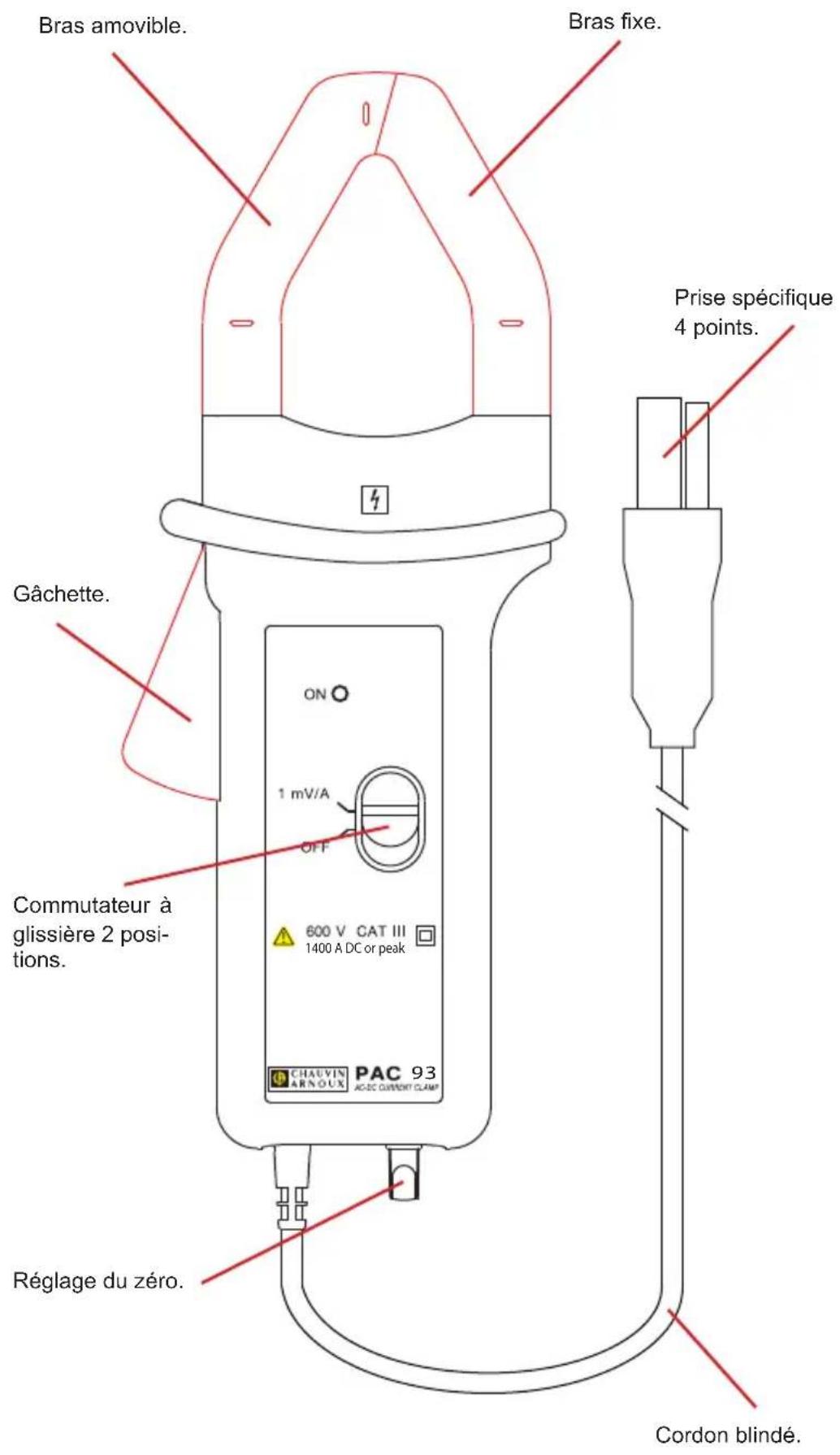

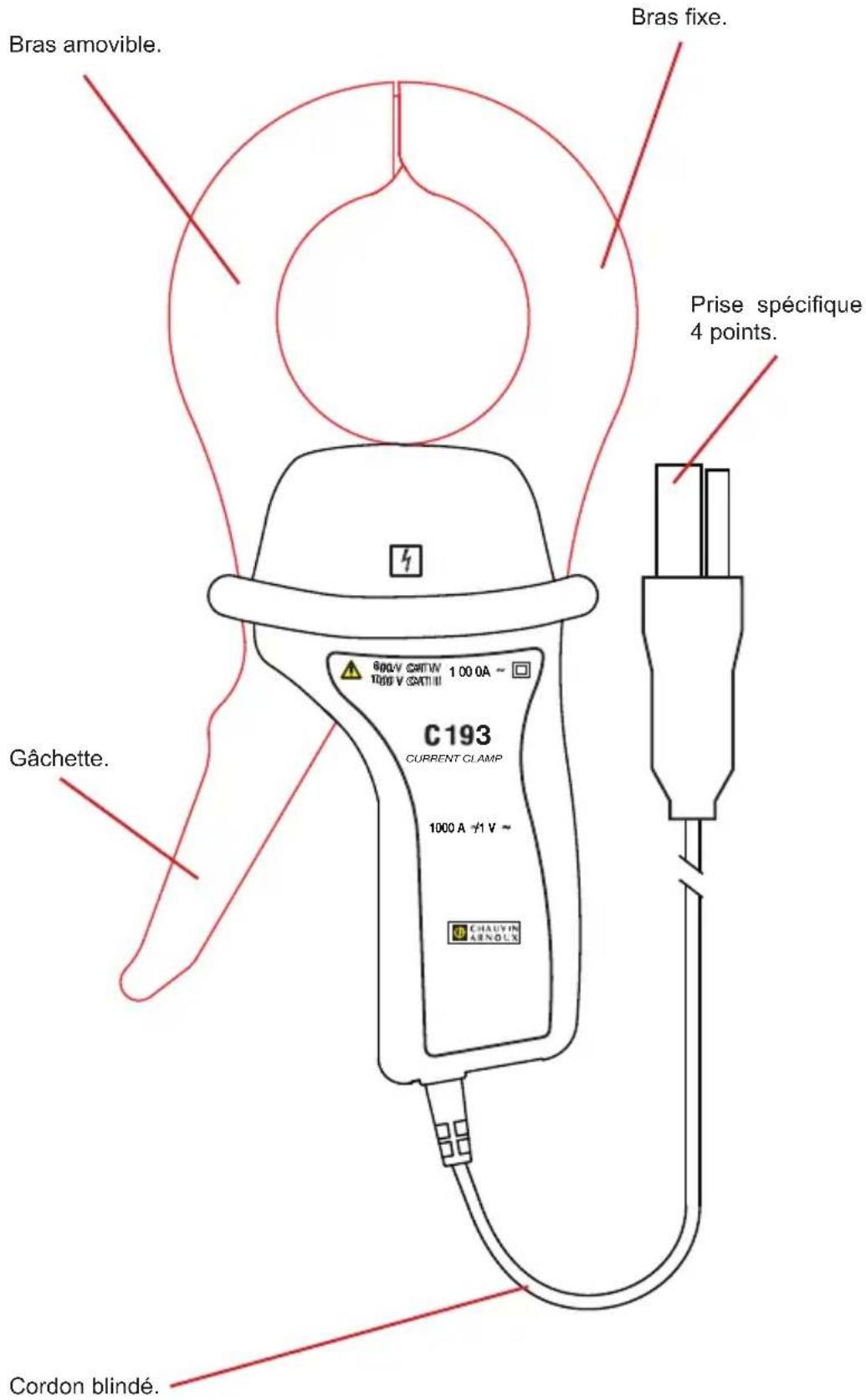

CURRENT CLAMP 1000 A /1 V Bras amovible. Bras xe. Prise spécique 4 points. Gâchette. Cordon blindé.6 1.3. PINCE PAC93 Bras amovible. Bras xe. Prise spécique 4 points. Gâchette. Cordon blindé. Commutateur à glissière 2 posi- tions.

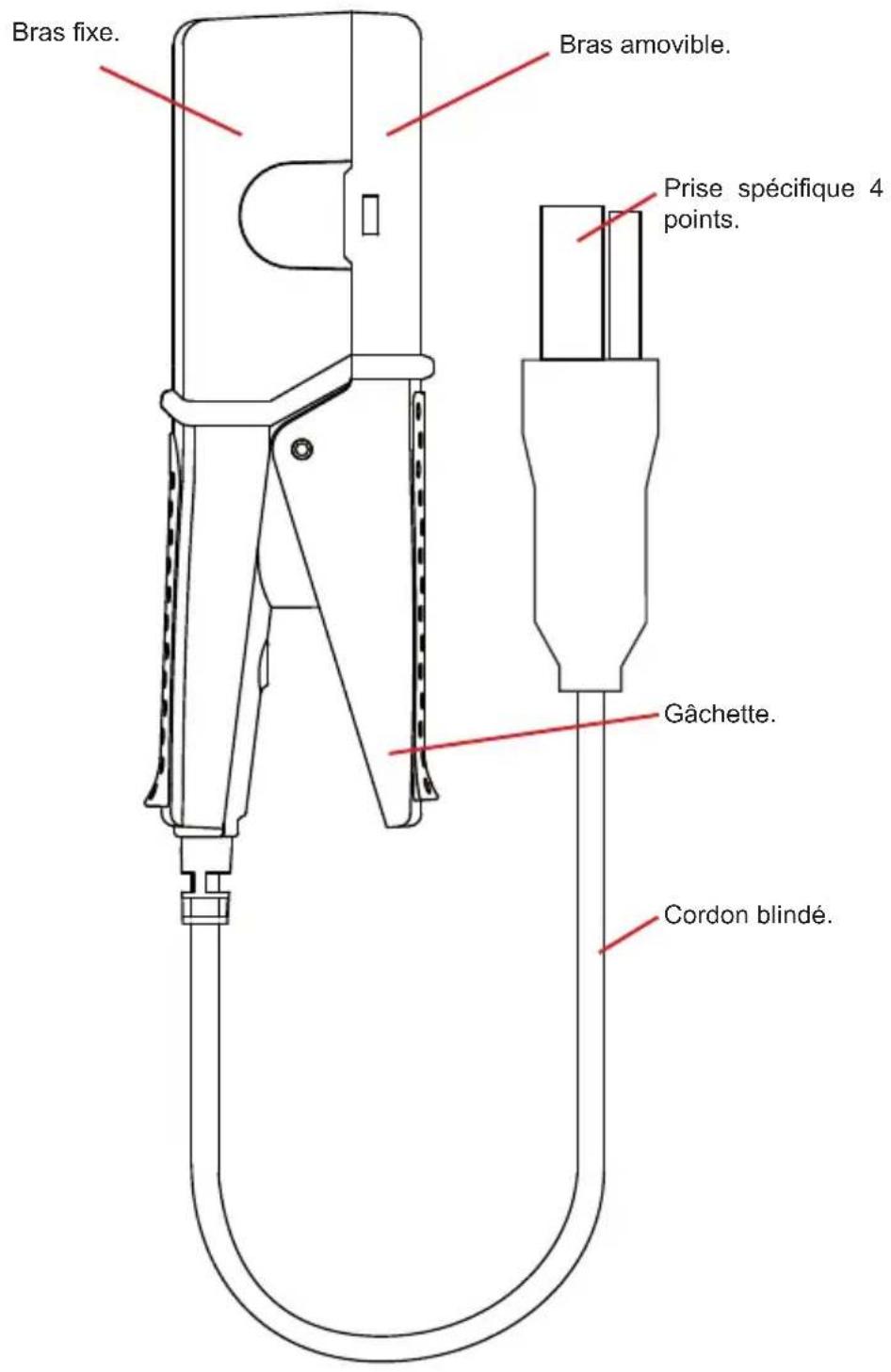

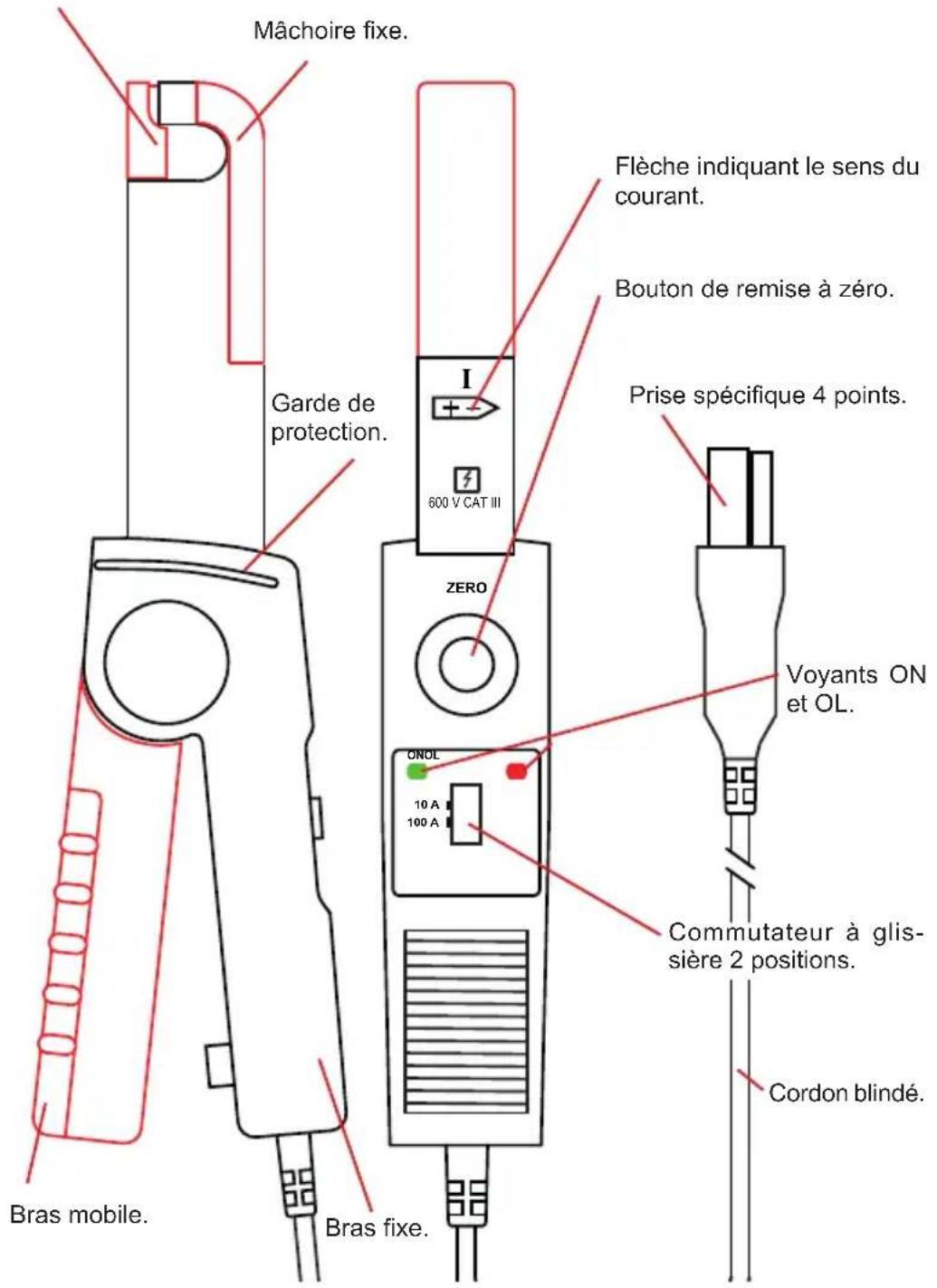

ON OL 10 A 100 A Mâchoire mobile. Mâchoire xe. Flèche indiquant le sens du courant. Bouton de remise à zéro. Prise spécique 4 points. Garde de protection. Voyants ON et OL. Commutateur à glis- sière 2 positions. Cordon blindé. Bras mobile. Bras xe.8 1.5. PINCE MINI94 Bras xe. Bras amovible. Prise spécique 4 points. Cordon blindé. Gâchette.9

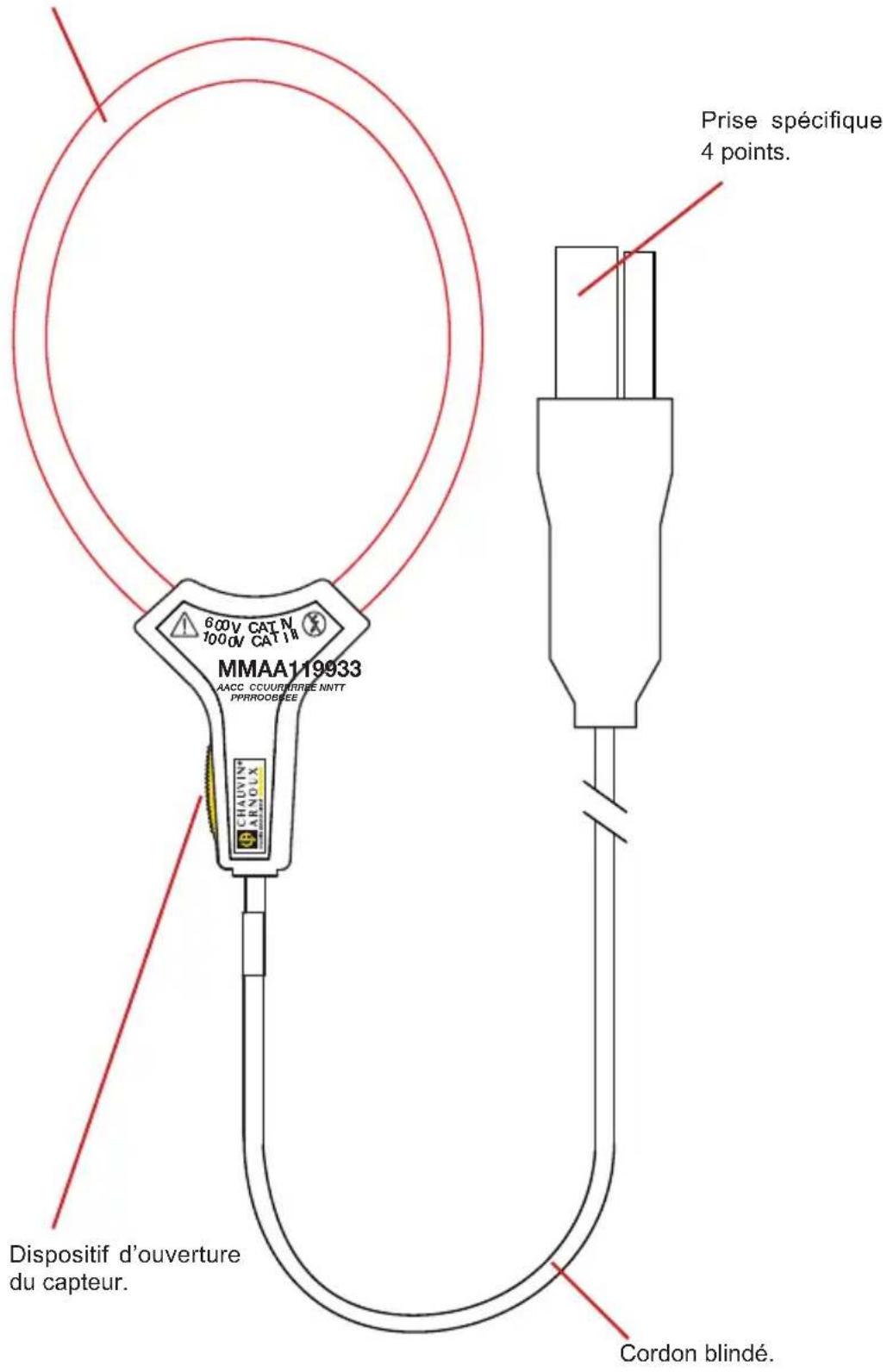

1.6. MINIFLEX MA193 Tore du capteur exible. Dispositif d’ouverture du capteur. Prise spécique 4 points. Cordon blindé.10 1.7. MINIFLEX MA194

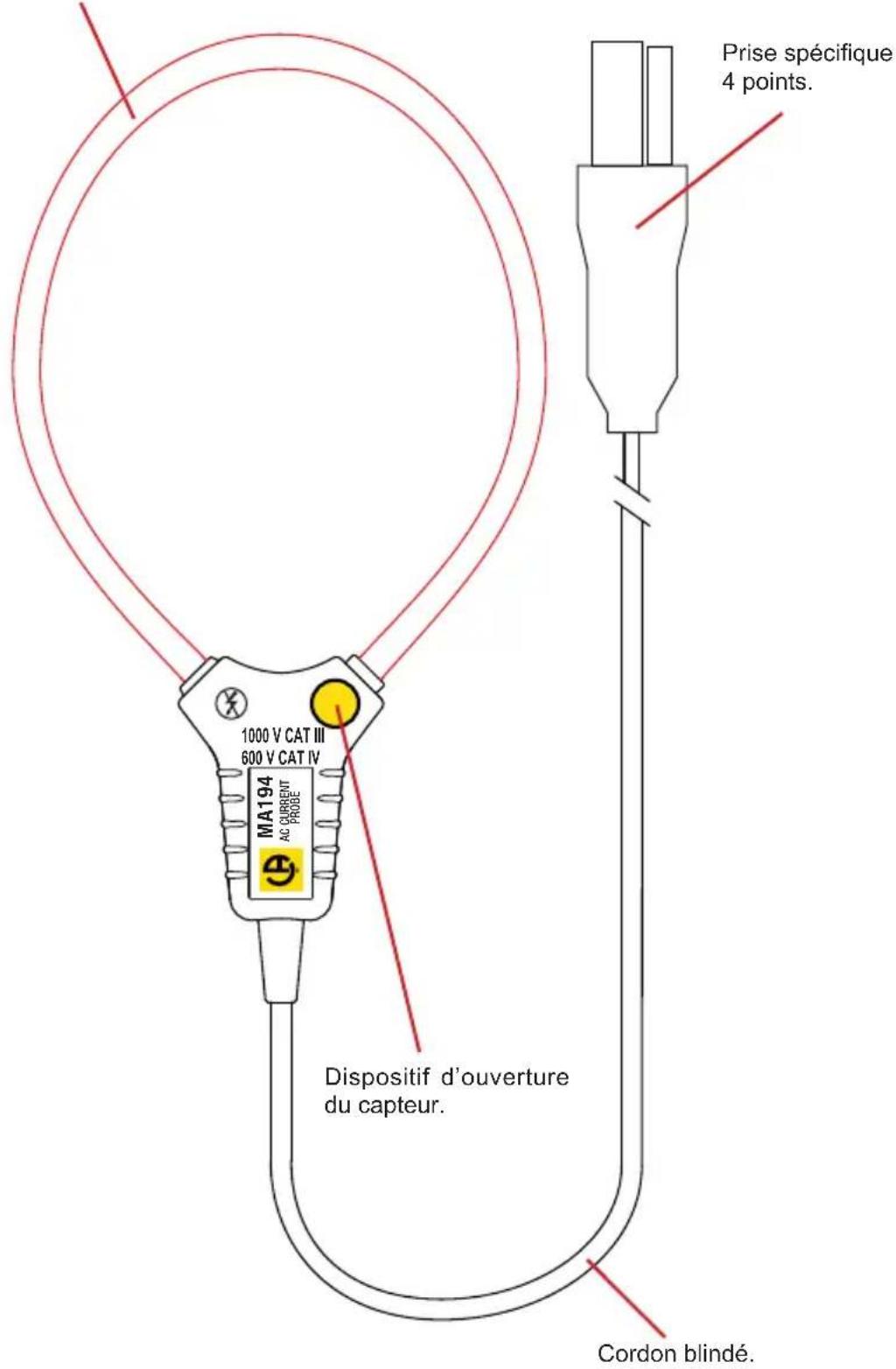

MA194 AC CURRENTPROBE Tore du capteur exible. Dispositif d’ouverture du capteur. Prise spécique 4 points. Cordon blindé.11

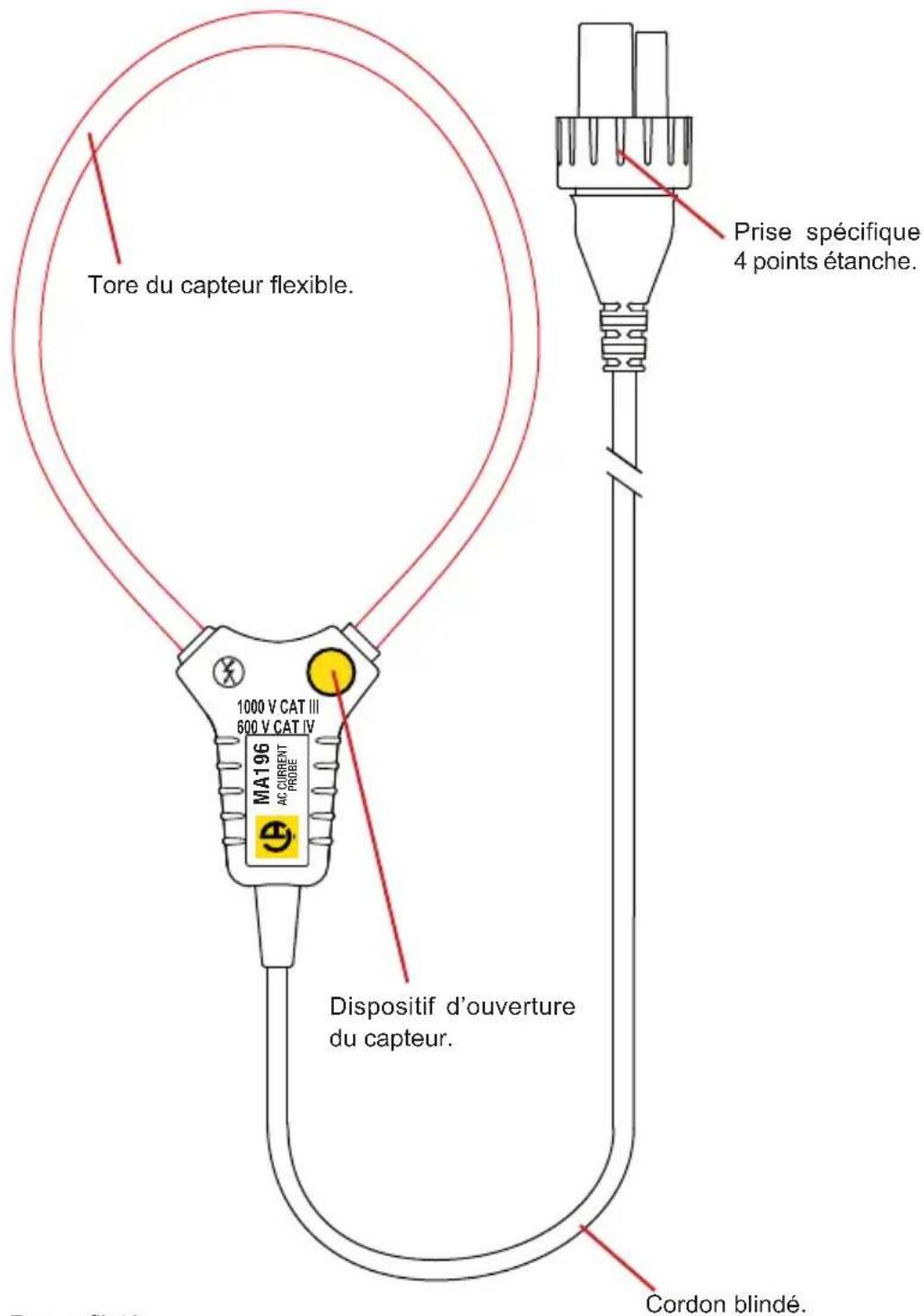

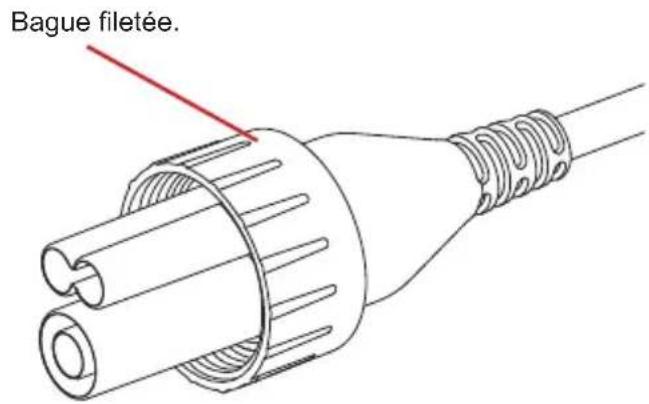

MA196 AC CURRENTPROBE 1.8. MINIFLEX MA196 La prise de ce capteur permet de rendre étanche la borne sur laquelle il est branché si l’appareil dispose d’une embase letée. Il faut alors visser la bague de la prise sur cette embase. Tore du capteur exible. Dispositif d’ouverture du capteur. Prise spécique 4 points étanche. Cordon blindé. Bague letée.12 1.9. AMPFLEX

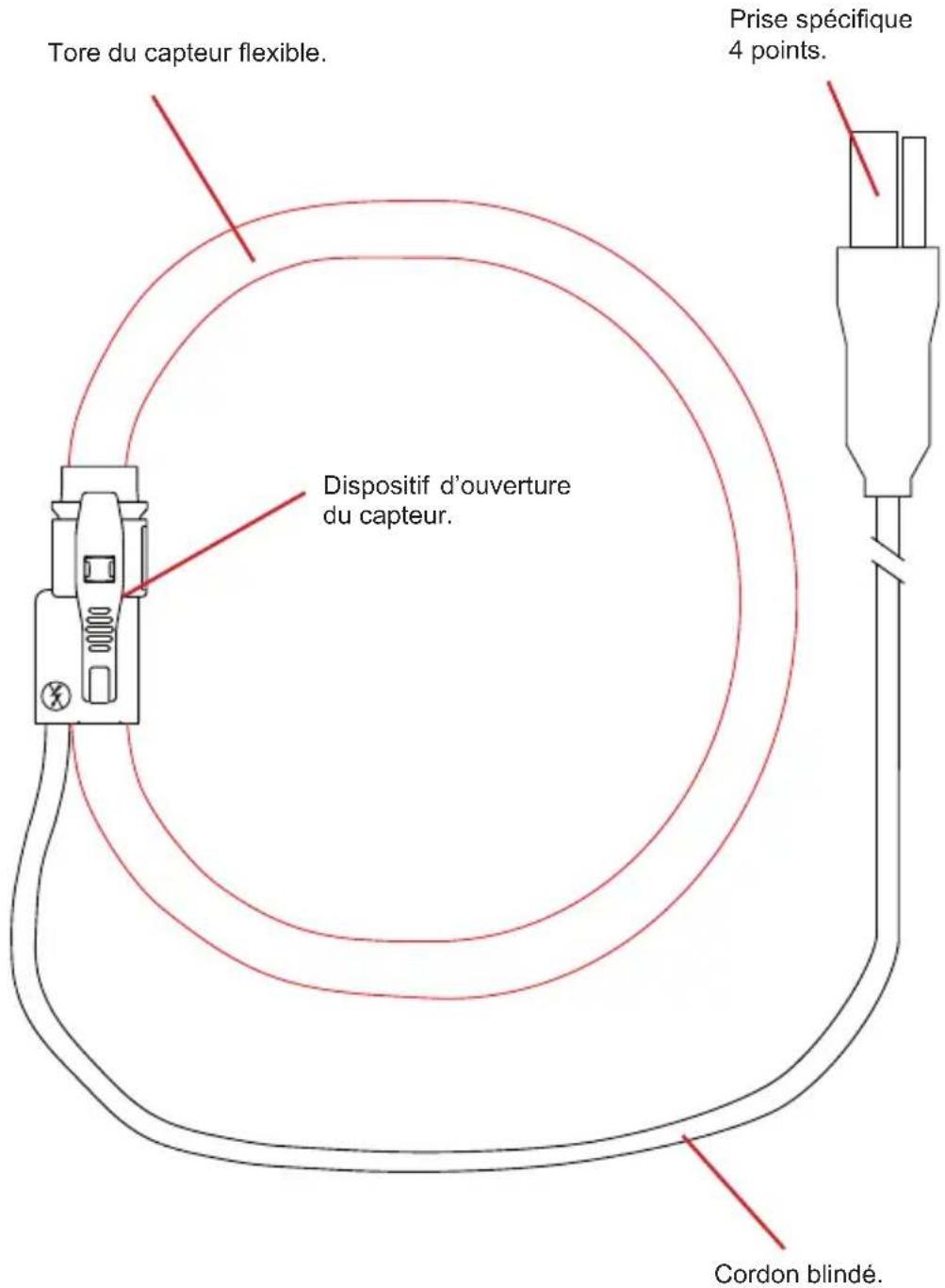

A193 Tore du capteur exible. Dispositif d’ouverture du capteur. Prise spécique 4 points. Cordon blindé.13 1.10. AMPFLEX

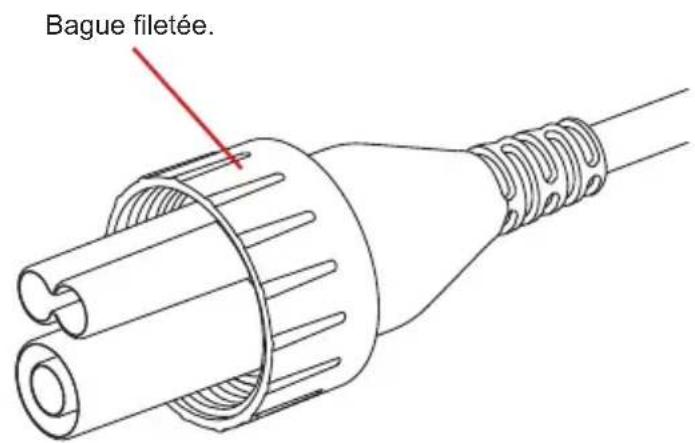

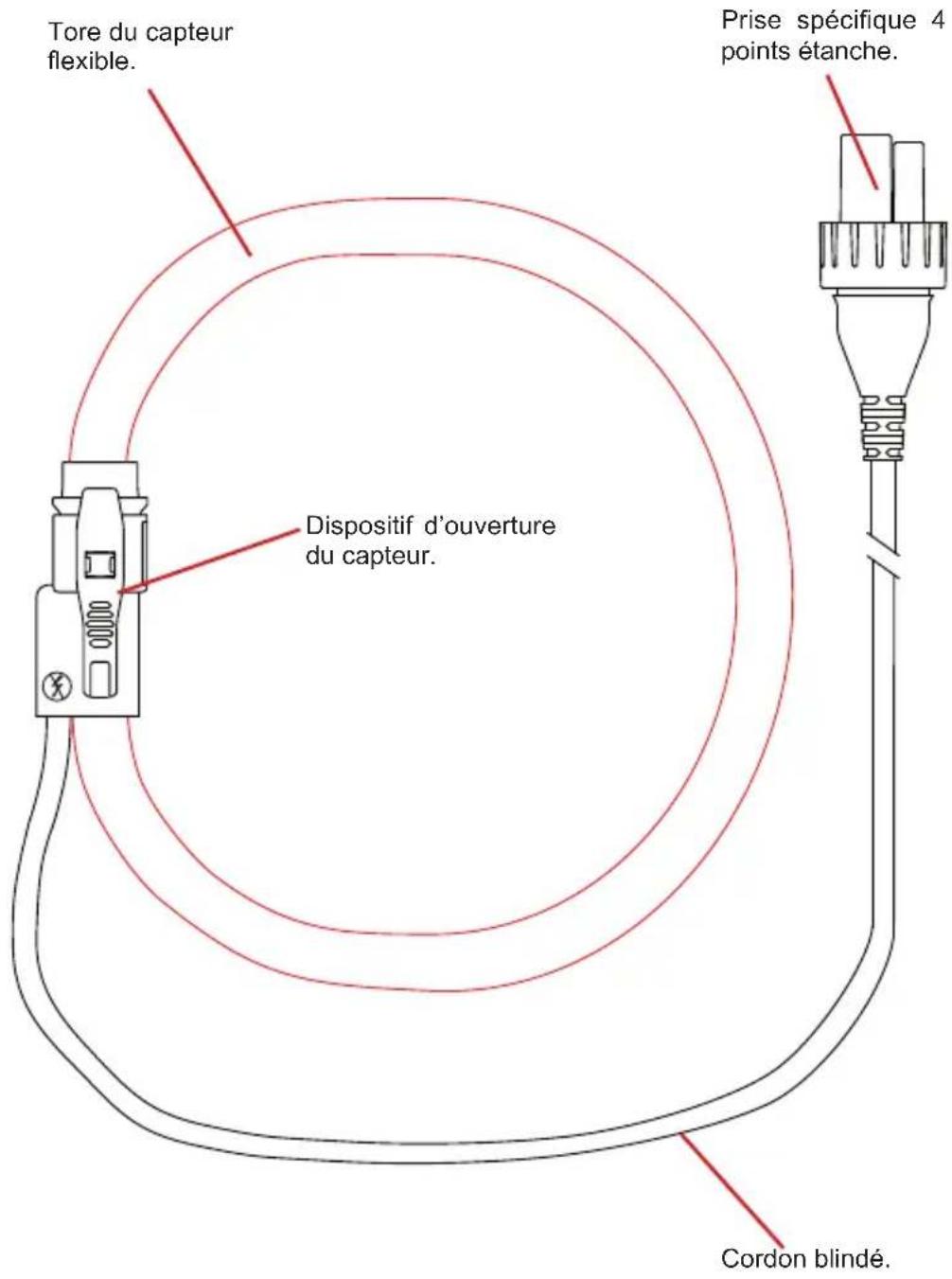

A196A La prise de ce capteur permet de rendre étanche la borne sur laquelle il est branché si l’appareil dispose d’une embase letée. Il faut alors visser la bague de la prise sur cette embase. Tore du capteur exible. Dispositif d’ouverture du capteur. Prise spécique 4 points étanche. Cordon blindé. Bague letée.14

1.11. ÉTAT DE LIVRAISON

Pince PAC93 Livrée dans une boîte en carton avec : une pile 9V, une notice de fonctionnement 5 langues, un certicat de vérication. Pince MN93, pince MN93A, pince C193, pince E94, pince MINI94 Livrée dans une boîte en carton avec : une notice de fonctionnement 5 langues, un certicat de vérication. Capteur MiniFlex MA193 250 mm Capteur MiniFlex MA193 350 mm Capteur MiniFlex MA194 250 mm Capteur MiniFlex MA194 350 mm Capteur MiniFlex MA194 1000 mm Capteur MiniFlex MA196 350 mm Capteur AmpFlex

A193 450 mm Capteur AmpFlex

A193 800 mm Capteur AmpFlex

A196A 610 mm Livré dans une boîte en carton avec : une notice de fonctionnement 5 langues, un certicat de vérication.

1.12. ACCESSOIRES ET RECHANGES

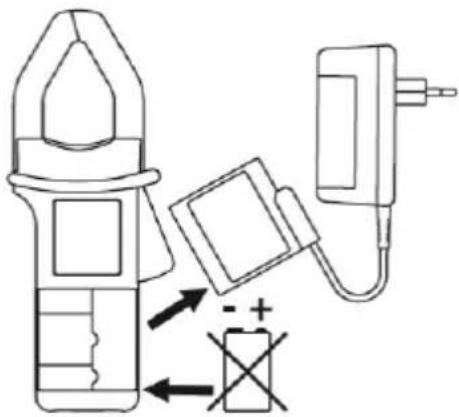

Un adaptateur secteur pour la PAC93. Pour les accessoires et les rechanges, consultez notre site Internet : www.chauvin-arnoux.com15

Les pinces ampèremétriques et les capteurs de courant exibles MiniFlex et AmpFlex

permettent de mesurer le courant circulant dans un câble sans avoir à ouvrir le circuit. Ils permettent aussi d’isoler l’utilisateur des tensions dangereuses présentes dans le circuit. Le choix du capteur de courant à utiliser dépend de la valeur du courant à mesurer et du diamètre des câbles. MN93 MN93A 5 A MN93A 100 A Domaine de mesure * 0,5 - 240 A 0,005 - 6 A 0,1 - 120 A Diamètre d’enserrage 20 mm C193 PAC93 Domaine de mesure * 1 - 1200 A 1 - 1200 A Diamètre d’enserrage 52 mm 39 mm E94 10 A E94 100 A MINI94 Domaine de mesure * 0,1 - 10 Acrête 0,5 - 100 Acrête 0,05 - 200 A Diamètre d’enserrage 11,8 mm 16 mm MiniFlex MA193 250 mm MiniFlex MA193 350 mm MiniFlex MA196 350 mm Domaine de mesure * 100 mA - 10 000 A 100 mA - 10 000 A 100 mA - 10 000 A Diamètre d’enserrage 70 mm 100 mm 100 mm MiniFlex MA194 250 mm MiniFlex MA194 350 mm MiniFlex MA194 1000 mm Domaine de mesure * 100 mA - 10 000 A 100 mA - 10 000 A 100 mA - 10 000 A Diamètre d’enserrage 70 mm 100 mm 320 mm AmpFlex

• : Les domaines de mesure sont ceux des capteurs seuls. Dans certains cas, ils peuvent di󰀨érer de ceux de l’analyseur auquel ils sont associés. Dans le cas de mesures triphasées, commencez par repérer les capteurs de courant à l’aide des bagues de couleurs fournies avec l’appareil. Une couleur di󰀨é- rente pour chaque borne courant. Branchez les capteurs de courant sur les bornes courant de l’analyseur.16

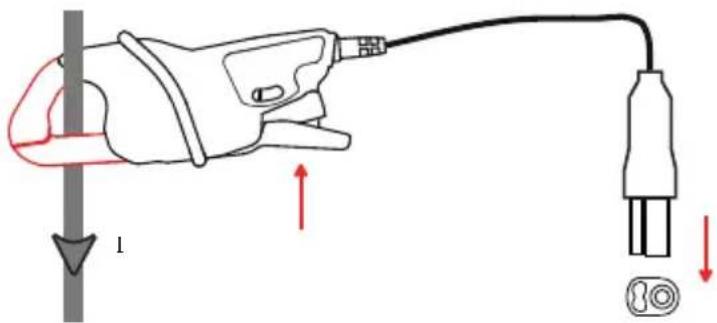

Pour la PAC93 : Positionnez l’interrupteur sur la position «1 mV/A » et le voyant «ON» s’allume. Une fois la PAC93 branchée sur l’appareil, réglez le zéro alors qu’il n’y a pas de conducteur dans les mâchoires de la pince, en tournant le potentiomètre. A la n de la mesure, n’oubliez pas d’éteindre la PAC93. Pour la E94 : Connectez la pince à l‘appareil de mesure. Assurez-vous que la pince n’enserre aucun conducteur et que ses mâchoires sont bien fermées. Placez la pince dans la position où elle sera pendant la mesure. Appuyez sur le bouton de réglage du zéro. Le voyant OL s’allume pendant environ trois secondes pour indiquer que le réglage du zéro est en cours sur les deux calibres. Si le réglage du zéro s’est bien passé, le voyant OL s’éteint. S’il reste allumé, c’est que le réglage du zéro n’a pas pu se faire. Pour les pinces : Appuyez sur la gâchette de la pince pour ouvrir les mâchoires. Enserrer ensuite le câble à mesurer. Dans la mesure du possible, le câble doit être centré à l’intérieur des mâchoires de la pince. Relâchez la gâchette.

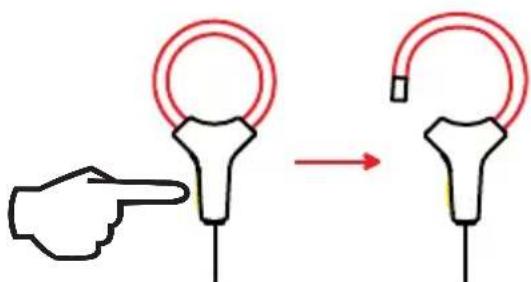

Pour les MiniFlex : Appuyez sur le dispositif d’ouverture jaune pour ouvrir le tore exible. Ouvrez-le, puis placez-le autour du conducteur parcouru par le courant à mesurer (un seul conducteur dans le capteur). Dans la mesure du possible, le câble doit être centré à l’intérieur du capteur.

Refermez le capteur en enfonçant la partie mobile dans le connecteur jusqu’à entendre un «clic». Pour la conguration de la mesure et les caractéristiques techniques, reportez- vous à la notice de fonctionnement de l’analyseur avec lequel vous utilisez votre capteur de courant. Refermez le capteur en enfonçant la partie mobile dans le connecteur jusqu’à entendre un «clic». Pour les AmpFlex

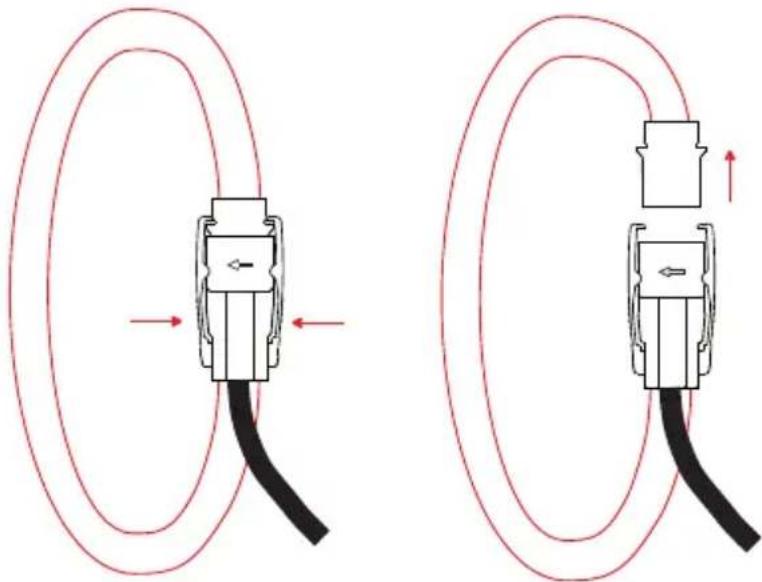

Appuyez simultanément sur les deux côtés du dispositif d’ouverture. Enserrer ensuite le câble à mesurer. Dans la mesure du possible, le câble doit être centré à l’intérieur du capteur.

Utilisation à l’intérieur. Domaine de fonctionnement -10 °C à +55 °C et 10 % à 85% HR Domaine de stockage -40 °C à +70 °C et 10 % à 90% HR Degré de pollution 2 Altitude < 2000 m

3.2. CARACTÉRISTIQUES CONSTRUCTIVES

MN93 et MN 93A Dimensions (L x l x H) 135 x 51 x 30 mm Cordon 3,50 mètres de longueur Masse environ 290 g C193 Dimensions (L x l x H) 216 x 111 x 45 mm Cordon 3,50 mètres de longueur Masse environ 690 g PAC93 Dimensions (L x l x H) 236.5 x 97 x 44 mm Cordon 3,50 mètres de longueur Masse environ 540 g Autonomie 120 heures avec une pile alcaline E94 Dimensions (L x l x H) 231 x 36 x 67 mm Cordon 3 mètres de longueur Masse environ 330 g MINI94 Dimensions (L x l x H) 130 x 46 x 34 mm Cordon 3 mètres de longueur Masse environ 250 g MiniFlex MA193 250 mm Dimensions (L x l x H) environ 130 x 80 x 12 mm Cordon 3 mètres de longueur Masse environ 110 g MiniFlex MA194 250 mm Dimensions (L x l x H) environ 130 x 80 x 18 mm Cordon 3 mètres de longueur Masse environ 110 g MiniFlex MA193 350 mm Dimensions (L x l x H) environ 170 x 110 x 12 mm Cordon 3 mètres de longueur Masse environ 120 g MiniFlex MA194 et MA196 350 mm Dimensions (L x l x H) environ 170 x 110 x 18 mm Cordon 3 mètres de longueur Masse environ 120 g19 MiniFlex MA194 1000 mm Dimensions (L x l x H) environ 370 x 320 x 18 mm Cordon 3 mètres de longueur Masse environ 160 g AmpFlex

A193 450 mm Dimensions (L x l x H) environ 170 x 158 x 25 mm Cordon 3 mètres de longueur Masse environ 220 g AmpFlex

A193 800 mm Dimensions (L x l x H) environ 280 x 265 x 25 mm Cordon 3 mètres de longueur Masse environ 270 g AmpFlex

A196A 610 mm Dimensions (L x l x H) environ 215 x 200 x 25 mm Cordon 3 mètres de longueur Masse environ 250 g Indice de protection IP20 pour les pinces E94 et MINI94, selon IEC 60529. IP 40 pour les pinces MN93, MN93A, C193 et PAC93, et IP 30 mâchoires ouvertes, selon IEC 60529 IP 50 pour les MiniFlex MA193 et pour les AmpFlex

A193 selon IEC 60529, en fonctionnement. IP 67 pour les MiniFlex MA196 et MA194, et les AmpFlex

A196A selon IEC 60529 lorsque la bague est vissée IK 04 selon IEC 62262. Essai de chute: selon IEC/EN 61010-2-030 ou BS EN 61010-2-030.

3.3. CONFORMITÉ AUX NORMES INTERNATIONALES

Sécurité électrique selon IEC/EN 61010-2-032 ou BS EN 61010-2-032. Tension maximale assignée : MN93, MN93A, PAC93, E94, MINI94 : 600 V catégorie III ou 300 V catégorie IV C193, MiniFlex, AmpFlex

A193: 1000 V catégorie III ou 600 V catégorie IV AmpFlex

A196A: 1000 V catégorie IV Type de capteur de courant selon l’IEC/EN 61010-2-032 ou BS EN 61010-2-032 : MN93, MN93A, C193, PAC93, E94, MINI94 : type A MiniFlex, AmpFlex

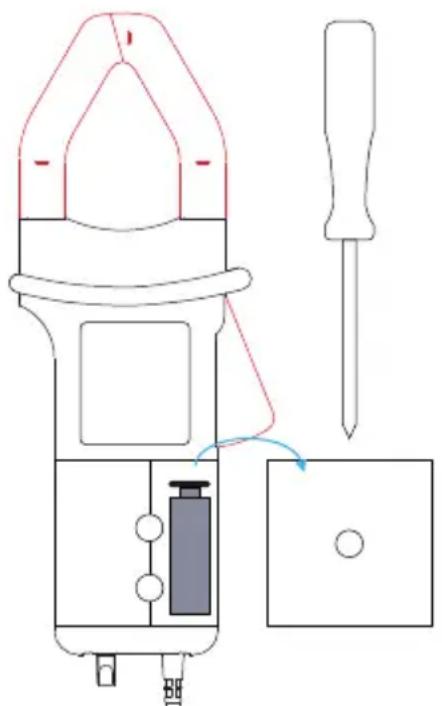

Exceptée la pile, l’appareil ne comporte aucune pièce susceptible d’être remplacée par un personnel non formé et non agréé. Toute intervention non agréée ou tout remplacement de pièce par des équivalences risque de com- promettre gravement la sécurité. 4.1. NETTOYAGE Déconnectez tout branchement du capteur de courant Utilisez un chi󰀨on doux, légèrement imbibé d’eau savonneuse. Rincez avec un chi󰀨on humide et séchez rapidement avec un chi󰀨on sec ou de l’air pulsé. N’utilisez pas d’alcool, de solvant ou d’hydrocarbure. Maintenez les entrefers des pinces en parfait état de propreté. Veillez à ce qu’aucun corps étranger ne vienne entraver le fonctionnement du dis- positif d’encliquetage du capteur. 4.2. REMPLACEMENT DE LA PILE POUR LA PAC93 Déconnectez tout branchement de la PAC93 et mettez le commutateur sur OFF. Retournez la PAC93. A l’aide d’un tournevis, dévissez la vis et retirez la trappe à pile. Sortez la pile de son logement sans tirer sur les ls. Déconnectez l’ancienne pile sans tirer sur les ls et connectez la nouvelle à la place en respectant la polarité. Les piles et les accumulateurs usagés ne doivent pas être traités comme des déchets ménagers. Rapportez-les au point de collecte approprié pour le recyclage. Replacez la pile dans son logement. Remettez la trappe à sa place et revissez la vis.21
