MODE D'EMPLOI PEL 115 CHAUVIN ARNOUX

Enregistreur de puissance et d'énergie

Vous venez d'acquérir un enregistreur de puissance et d'énergie PEL115 et nous vous remercions de votre confiance.

Pour obtenir le meilleur service de votre appareil :

■ lisez attentivement cette notice de fonctionnement
■ respectez les précautions d'emploi.

ATTENTION, risque de DANGER ! L'opérateur doit consulter la présente notice à chaque fois que ce symbole de danger est rencontré.

Attention, risque de choc électrique. La tension appliquée sur les pièces marquées de ce symbole peut être dangereuse.

Appareil protégé par une isolation double.

Terre.

Prise USB.

Prise Ethernet (RJ45).

Carte SD.

Prise secteur.

Information ou astuce utile à lire.

Le produit est déclaré recyclable suite à une analyse du cycle de vie conformément à la norme ISO14040.

Le marquage CE indique la conformité à la Directive européenne Basse Tension 2014/35/UE, à la Directive Compatibilité Électromagnétique 2014/30/UE, à la Directive des Équipements Radioélectriques 2014/53/UE et à la Directive sur la Limitation des Substances Dangereuses RoHS 2011/65/UE et 2015/863/UE.

Le marquage UKCA atteste la conformité du produit avec les exigences applicables dans le Royaume-Uni dans les domaines de la Sécurité en Basse Tension, de la Compatibilité Électromagnétique et de la Limitation des Substances Dangereuses.

La poubelle barrée signifie que, dans l'Union Européenne, le produit fait l'objet d'une collecte sélective conformément à la directive DEEE 2012/19/UE : ce matériel ne doit pas être traité comme un déchet ménager.

1. PREMIÈRE MISE EN SERVICE....6

1.1. État de livraison....6
1.2.Accessoires 7
1.3. Rechanges 7

2. PRÉSENTATION DE L'APPAREIL 8

2.1.Description....8
2.2. Face avant....9
2.3.Bornier 10

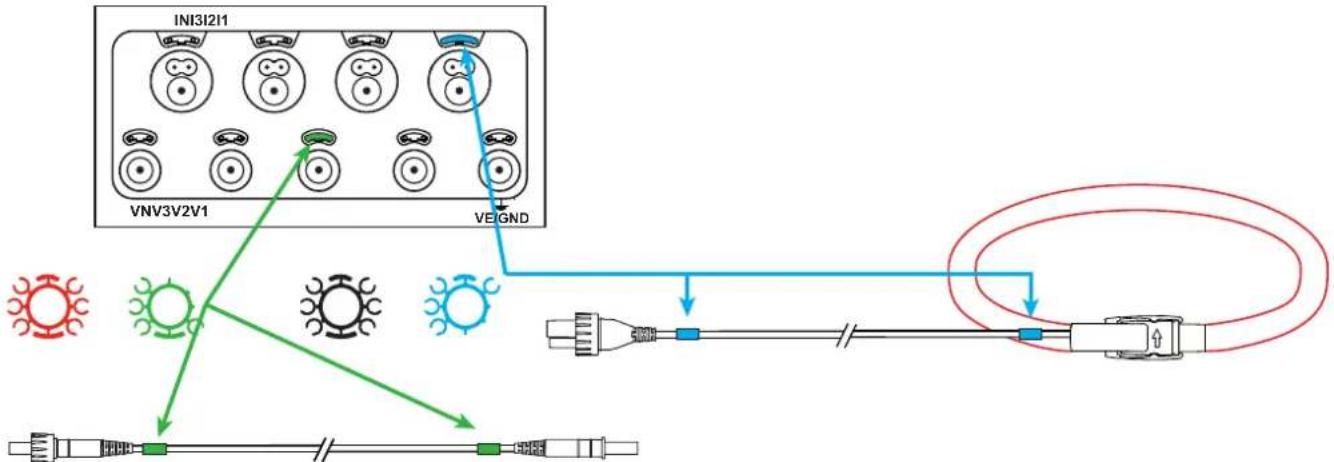

2.4. Installation des repères de couleur....10
2.5. Fonctions des touches....11
2.6. Afficheur LCD 11
2.7.Voyants....12
2.8. Carte mémoire....13

3. CONFIGURATION....14

3.1. Mise en marche et arrêt de l'appareil 14
3.2. Charge batterie....15
3.3. Connexion par USB ou par liaison LAN Ethernet....15
3.4. Connexion par Wi-Fi....16
3.5. Configuration de l'appareil....17
3.6. Information....20

4. UTILISATION....23

4.1. Réseaux de distribution et branchements du PEL 23
4.2.Enregistrement 30
4.3. Modes d'affichage des valeurs mesurées ....30

5. LOGICIEL ET APPLICATION ....50

5.1. Logiciel PEL Transfer 50
5.2. Application PEL 51

6. CARACTÉRISTIQUES TECHNIQUES....53

6.1. Conditions de référence 53
6.2. Caractéristiques électriques 53
6.3.Communication....63
6.4. Alimentation 63
6.5. Caractéristiques mécaniques 63
6.6. Caractéristiques d'environnement 64
6.7. Sécurité électrique....64
6.8. Compatibilité électromagnétique 64
6.9. Émission radio....64
6.10. Carte mémoire....64

7. MAINTENANCE....66

7.1. Nettoyage 66
7.2.Batterie 66
7.3. Mise à jour du logiciel embarqué....66

8. GARANTIE 67

9. ANNEXE 68

9.1.Mesures....68
9.2. Formules de mesure....70
9.3. Réseaux électriques admis 73
9.4. Grandeur selon les réseaux de distribution....75
9.5. Glossaire 78

Définition des catégories de mesure

■ La catégorie de mesure IV (CAT IV) correspond aux mesurages réalisés à la source de l'installation basse tension. Exemple : arrivée d'énergie, compteurs et dispositifs de protection.
■ La catégorie de mesure III (CAT III) correspond aux mesurages réalisés dans l'installation du bâtiment. Exemple : tableau de distribution, disjoncteurs, machines ou appareils industriels fixes.
■ La catégorie de mesure II (CAT II) correspond aux mesurages réalisés sur les circuits directement branchés à l'installation basse tension.

Exemple : alimentation d'appareils électrodomestiques et d'outillage portable.

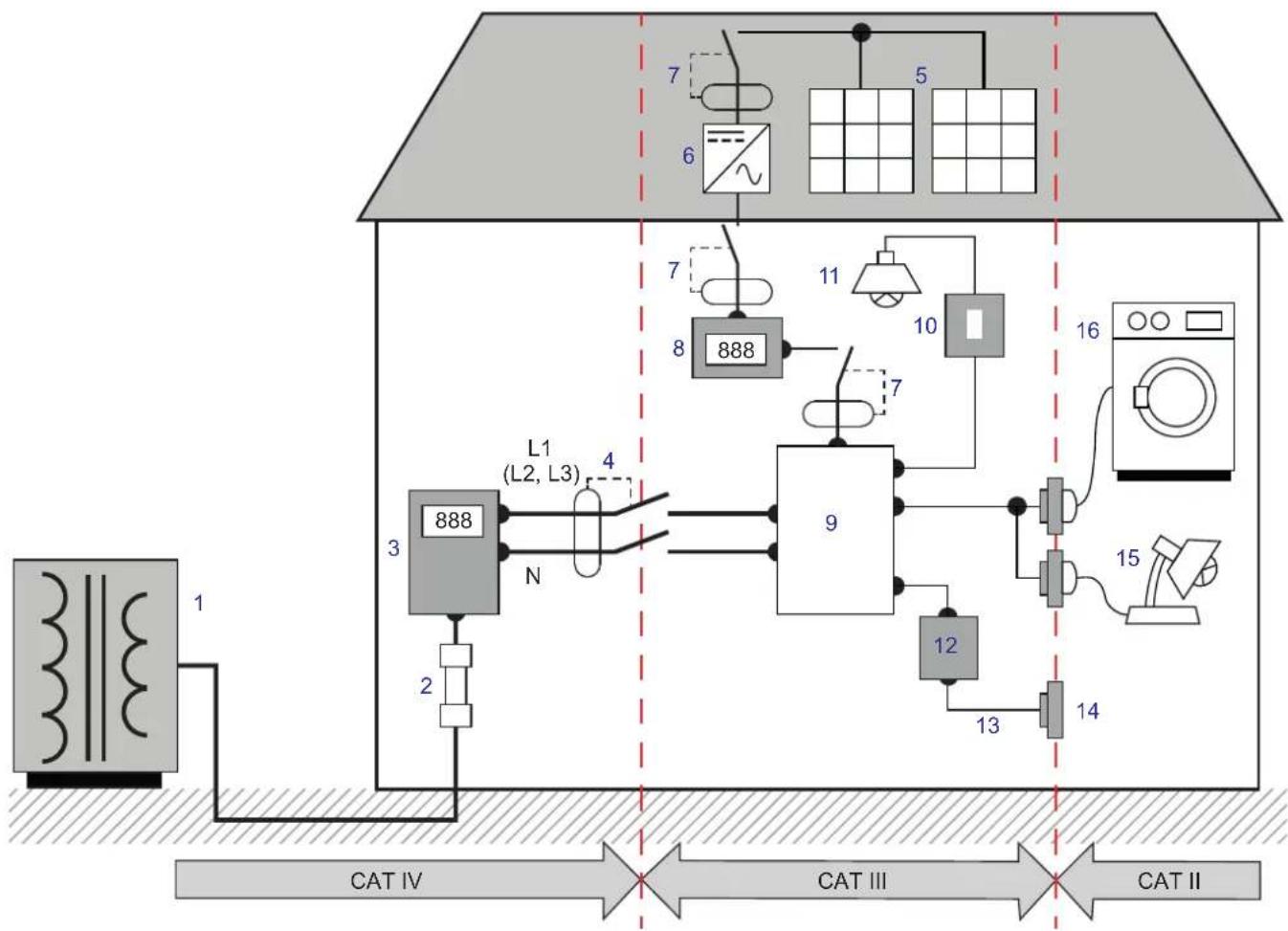

Exemple d'identification des emplacements des catégories de mesure
        A
        B
        C
        D
        E
        F
        G
        H
        I
        J
    end
    subgraph CAT III
        C
        D
        E
        F
        G
        H
        I
        J
    end
    subgraph CAT II
        K
        L
        M
        N
        O
        P
        Q
        R
        S
        T
        U
        V
        W
        X
        Y
        Z
        AA
        AB
        AC
        AD
        AE
        AF
        AG
        AH
        AI
        AJ
        AK
        AL
        AM
        AN
        AO
        AP
        AQ
        AR
        AS
        AT
        AU
        AV
        AW
        AX
        AY
    end

1 Source d'alimentation basse tension 9 Tableau de répartition
2 Fusible de service 10 Interrupteur d'éclairage
3 Compteur tarifaire 11 Éclairage
4 Disjoncteur ou sectionneur réseau * 12 Boîtier de dérivation
5 Panneau photovoltaïque 13 Câblage des prises de courant
6 Onduleur 14 Socles de prises de courant
7 Disjoncteur ou sectionneur 15 Lampes enfichables
8 Compteur de production 16 Appareils électroménagers, outils portatifs

Cet appareil est conforme à la norme de sécurité IEC/EN 61010-2-030 ou BS EN 61010-2-030, les cordons sont conformes à l'IEC/EN 61010-031 ou BS EN 61010-031 et les capteurs de courant sont conformes à l'IEC/EN 61010-2-032 ou BS EN 61010-2-032, pour des tensions jusqu'à 1 000 V en catégorie IV.

Le non-respect des consignes de sécurité peut entraîner un risque de choc électrique, de feu, d'explosion, de destruction de l'appareil et des installations.

• L'opérateur et/ou l'autorité responsable doit lire attentivement et avoir une bonne compréhension des différentes précautions d'emploi. Une bonne connaissance et une pleine conscience des risques des dangers électriques est indispensable pour toute utilisation de cet appareil.
  ■ Utilisez spécifiquement les accessoires fournis ou spécifiés (cordons de tensions, capteurs de courants, adaptateur secteur...).

En cas d'assemblage d'un appareil avec des cordons, pinces crocodiles, ou adaptateur secteur, la tension nominale pour une même catégorie de mesure est la plus basse des tensions nominales assignées aux différents dispositifs.

En cas de branchement d'un capteur de courant à un appareil de mesure, il faut tenir compte des éventuelles remontées de tension par l'appareil de mesure sur le capteur de courant et donc de la tension de mode commun et de la catégorie de mesure acceptables au secondaire du capteur de courant.

■ Avant chaque utilisation, vérifiez le bon état des isolants des cordons, boîtier et accessoires. Tout élément dont l'isolant est détérioré (même partiellement) doit être consigné pour réparation ou pour mise au rebut.
■ N'utilisez pas l'appareil sur des réseaux de tensions ou de catégories supérieures à celles mentionnées.
■ N'utilisez pas l'appareil s'il semble endommagé, incomplet ou mal fermé.
■ Utilisez uniquement le bloc alimentation secteur fourni par le constructeur.
■ Utilisez systématiquement des protections individuelles de sécurité.
■ Lors de la manipulation des cordons, des pointes de touche, et des pinces crocodile, ne placez pas les doigts au-delà de la garde physique.

■ Si l'appareil est mouillé, séchez-le avant de le brancher.

■ L'appareil ne permet pas de vérifier l'absence de tension sur un réseau. Pour cela utilisez un outil adapté (un VAT) avant toute intervention sur l'installation.
■ Toute procédure de dépannage ou de vérification métrologique doit être effectuée par du personnel compétent et agréé.

1. PREMIÈRE MISE EN SERVICE

1.1. ÉTAT DE LIVRAISON

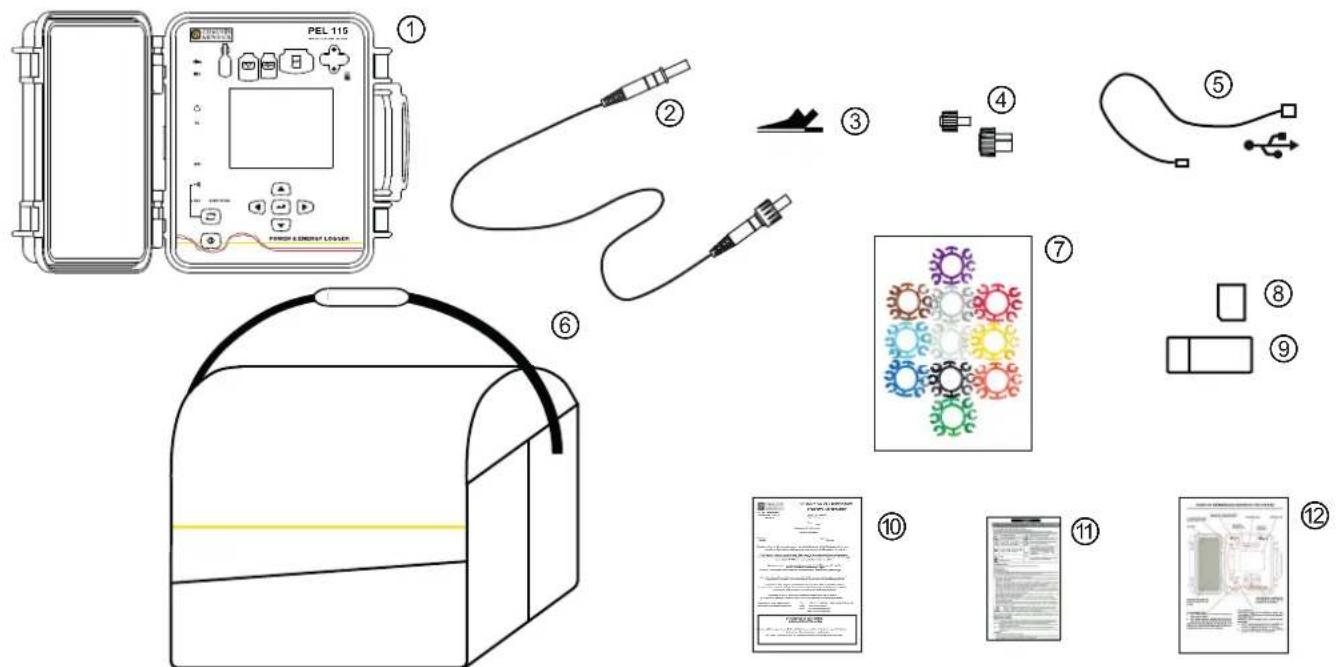

No. Désignation Quantité
1	PEL115. 1
2	Cordons de sécurité noirs, 3 m, banane-banane, droit-droit, étanches et verrouillables. 5
3	Pinces crocodile noires verrouillables. 5
4	Bouchons étanches pour les bornes (montés sur l'appareil). 9
5	Cordon USB de type A-B, 1,5 m. 1
6	Sacoche de transport. 1
7	Jeu de pions et de bagues destinés à identifier les phases sur les cordons de mesure et sur les capteurs de courant.	12
8	Carte SD 8 Go (dans l'appareil). 1
9	Adaptateur carte SD-USB. 1
10	Attestation de vérification. 1
11	Fiche de sécurité multilingue. 1
12	Guide de démarrage rapide. 13

Tableau 1

1.2. ACCESSOIRES

■ MiniFlex MA194 250 mm
■ MiniFlex MA194 350 mm
■ MiniFlex MA194 1000 mm
■ MiniFlex MA196 350 mm étanche
■ AmpFlexA193 450 mm
■ AmpFlexA193 800 mm
■ AmpFlexA196 610 mm étanche
■ Pince MN93
■ Pince MN93A
■ Pince C193
■ Pince PAC93
■ Pince E94
■ Pince J93
■ Adaptateur 5 A (triphasé)
■ Adaptateur 5 A Essailéc
■ Pointes de touches aimantées
■ Logiciel Dataview
■ Bloc secteur / chargeur PA30W

Le poids exercé par les cordons de mesure risque de décrocher les pointes de touches aimantées. Nous vous conseillons de les soutenir en les fixant sur l'installation électrique. Par exemple avec un collier ou un enrouleur de câble aimanté.

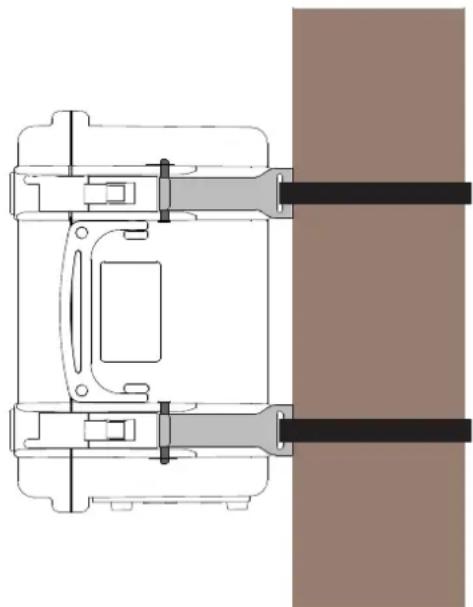

Kit de fixation poteau Enrouleur de cordon

■ Jeu de 5 câbles de sécurité noirs, banane-banane droit-droit, de 3 m de long, étanches et verrouillables
■ Jeu de 5 pinces crocodiles verrouillables
■ AmpFlexA196A 610 mm étanche
■ Cordon USB-A - USB-B
■ Sacoche de transport N° 23
■ Jeu de 5 câbles de sécurité noirs banane-banane droit-droit, de 5 pinces crocodiles et de 12 pions et bagues d'identification des phases, des cordons de tension et des capteurs de courant

Pour les accessoires et les rechanges, consultez notre site Internet :

www.chauvin-arnoux.com

2.1. DESCRIPTION

PEL: Power & Energy Logger (enregistreur de puissance et d'énergie)

Le PEL115 est un enregistreur de puissance et d'énergie DC, monophasées, biphasées et triphasées (Y et ) dans un boîtier robuste et étanche.

Le PEL comporte toutes les fonctions d'enregistrement de puissance/énergie nécessaires pour la plupart des réseaux de distribution dans le monde à 50 Hz, 60 Hz, 400 Hz et DC, avec de nombreuses possibilités de branchements selon les installations. Il est conçu pour fonctionner dans des environnements 1 000 V CAT IV, aussi bien à l'intérieur qu'à l'extérieur.

Le PEL possède une batterie pour pouvoir continuer à fonctionner en cas de coupure de l'alimentation. La batterie se recharge durant les mesures.

Il possède les fonctions suivantes :

■ Mesures directes de tension jusqu'à 1 000 V CAT IV.
■ Mesures directes de courant de 5 mA à 10 000 A en fonction des capteurs de courant.
■ Mesures du courant de neutre sur la ^ème borne de courant.
■ Mesures de la tension entre la terre et le neutre sur la 5 ^e borne de tension.
■ Mesures des puissances actives (W), réactives (var) et apparentes (VA).
■ Mesures des puissances actives fondamentales, de déséquilibre et harmoniques.
■ Mesure des déséquilibres courant et tension suivant la méthode de l'IEEE 1459.
■ Mesures d'énergie active en source et charge (Wh), réactives 4 quadrants (varh) et apparentes (VAh).

■ Facteur de puissance (PF), cos φ et tan Φ.
■ Facteur de crête.
■ Distorsion harmonique totale (THD) des tensions et courants.
■ Harmoniques en tension et courant jusqu'au 50° rang à 50/60 Hz.
■ Mesures de fréquence.
■ Mesures RMS et DC simultanément sur chaque phase.

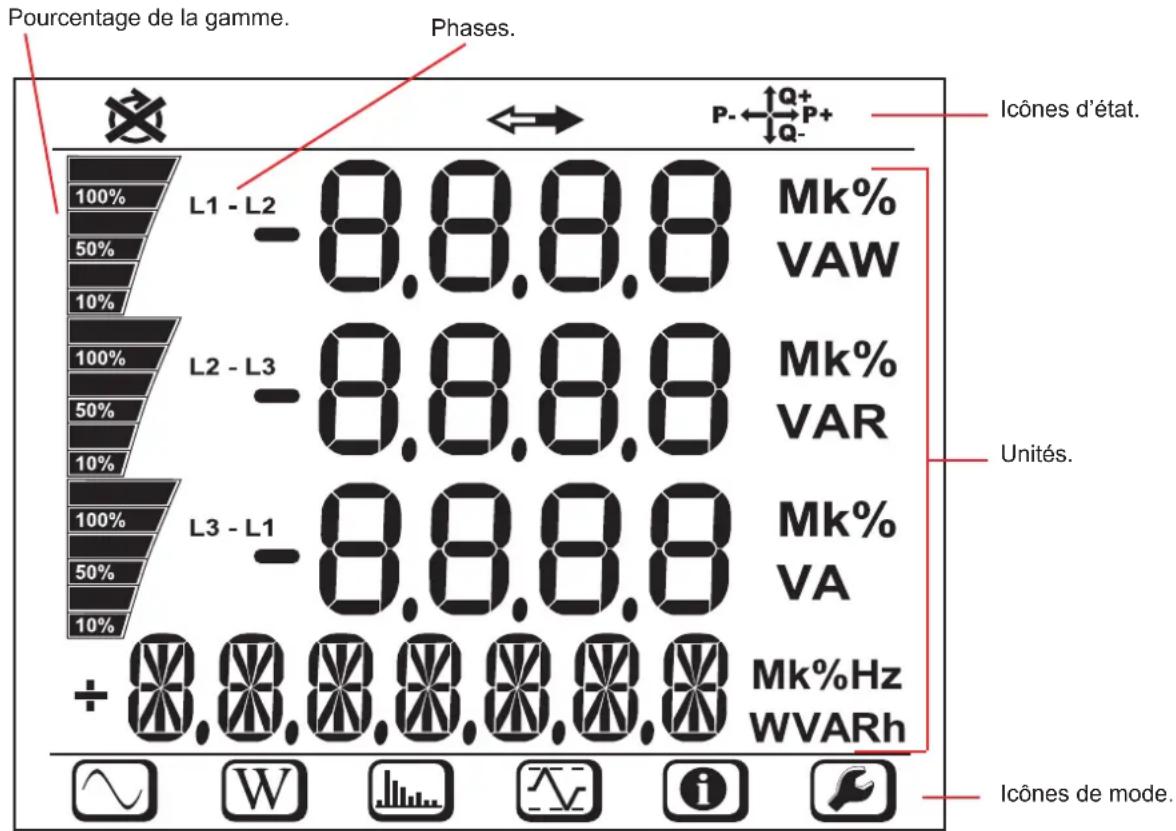

■ Afficheur LCD avec rétroéclairage bleu (affichage simultané de 4 grandeurs).

■ Stockage des valeurs mesurées et calculées sur carte SD ou SDHC.

■ Reconnaissance automatique des différents types de capteurs de courant.

■ Configuration des rapports de transformation pour les entrées de courant ou tension.

■ Prise en charge de 17 types de branchement ou de réseaux de distribution électrique.

■ Communication USB, LAN (réseau Ethernet) et Wi-Fi.

■ Logiciel PEL Transfer pour la récupération des données, la configuration et la communication en temps réel avec un PC.

■ Application Android pour communiquer en temps réel et configurer le PEL via un smartphone ou une tablette.

■ Serveur IRD (DataViewSync) pour communiquer sur des adresses IP privées.
■ 32 alarmes programmables sur les mesures.
■ Envoi de rapports périodiques par mail.

2.2. FACE AVANT

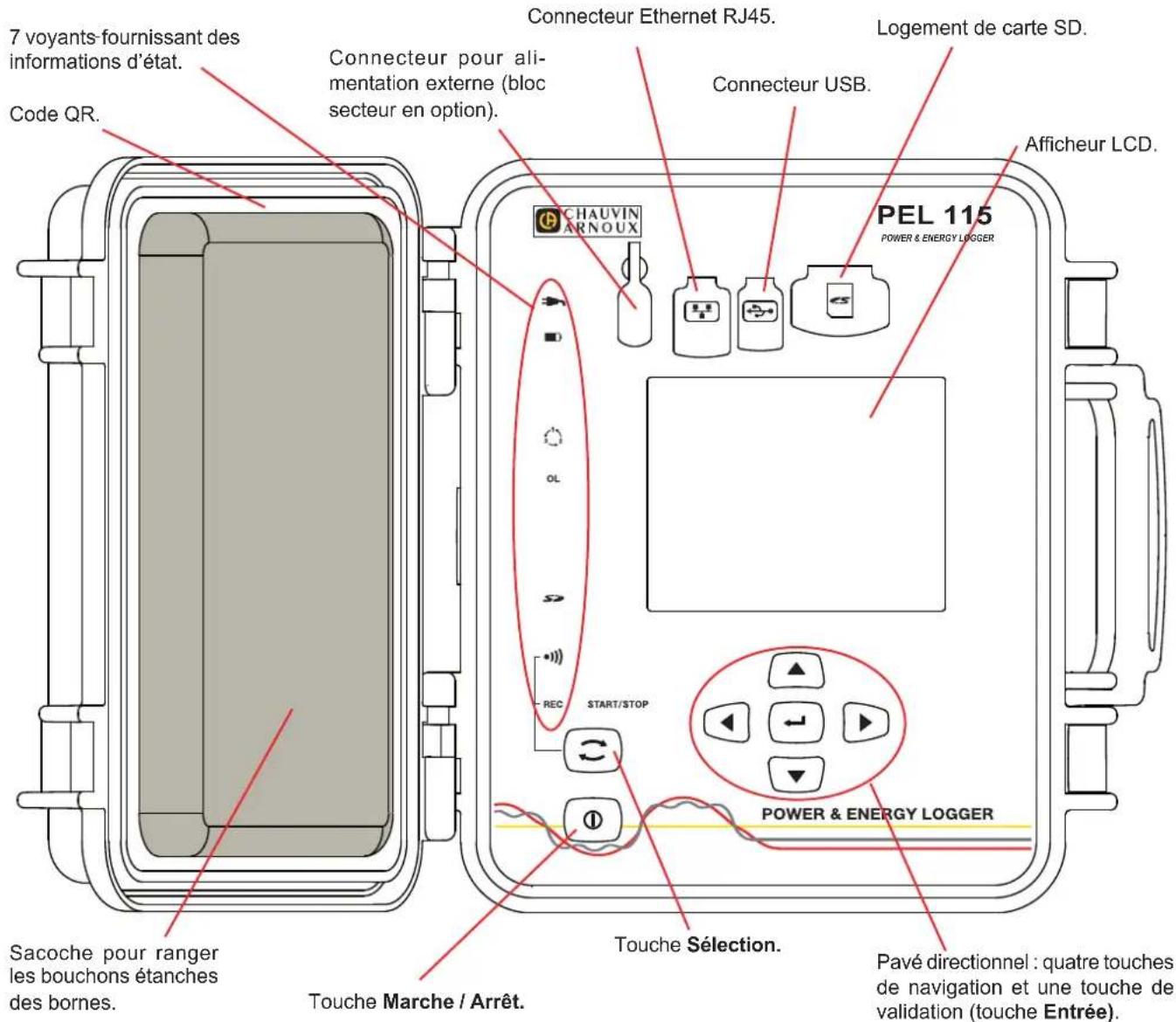

7 voyants-fournissant des informations d'état. Code QR. Connecteur pour alimentation externe (bloc secteur en option). Connecteur Ethernet RJ45. Logement de carte SD. Code QR. Connecteur USB. Afficheur LCD. CHAUVIN ARNOUX PEL 115 POWER & ENERGY LOGGER Sacoche pour ranger les bouchons étanches des bornes. Touche Marche / Arrêt. POWER & ENERGY LOGGER Touche Sélection. Pavé directionnel : quatre touches de navigation et une touche de validation (touche Entrée).

Figure 4

Les connecteurs sont équipés de capuchons en élastomère qui assurent leur étanchéité (IP67).

Le bloc secteur pour la recharge de la batterie est en option. Il n'est pas indispensable car la batterie se recharge à chaque fois que l'appareil est branché sur le secteur (si l'alimentation par les entrées tension n'a pas été désactivée voir § 3.1.4).

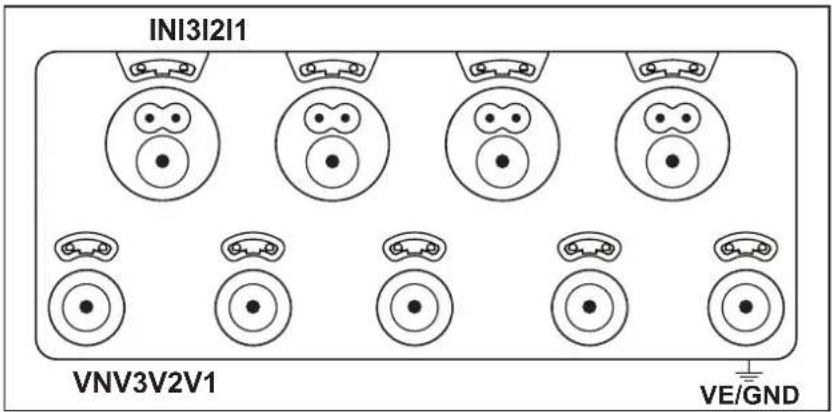

2.3. BORNIER

INI3I2I1 VNV3V2V1 VE/GND

4 entrées courant (connecteurs spécifiques 4 points).

5 entrées tension (fiches de sécurité).

Figure 5

Les bouchons servent à assurer l'étanchéité (IP67) des bornes lorsqu'elles ne sont pas utilisées.

Lorsque vous branchez un capteur de courant ou un cordon de tension, vissez-le complètement pour garantir l'étanchéité de l'appareil. Rangez les bouchons dans la sacoche fixée sur le couvercle de l'appareil.

Avant de brancher un capteur de courant, consultez sa notice de fonctionnement.

Les petits trous au dessus des bornes sont les emplacements d'insertion des pions de couleur servant à identifier les entrées de courant ou de tension.

2.4. INSTALLATION DES REPÈRES DE COULEUR

Pour les mesures polyphasées, commencez par marquer les accessoires et les bornes avec les bagues et pions de couleur fournis avec l'appareil, en attribuant une couleur à chaque borne.

■ Détachez les pions appropriés et placez-les dans les trous au-dessus des bornes (les grands pour les bornes de courant, les petits pour les bornes de tension).
■ Clipsez une bague de la même couleur à chaque extrémité du cordon qui sera branché sur la borne.

Figure 6

2.5. FONCTIONS DES TOUCHES

Touche Description
	Touche Marche / Arrêt :Allume ou éteint l'appareil.Remarque : L'appareil ne peut pas être arrêté lorsqu'il est branché sur le secteur (soit par les entrées mesure soit par le bloc secteur) ou lorsqu'un enregistrement est en cours ou en attente.
	Touche Sélection :Un appui long permet d'activer ou de désactiver le Wi-Fi et de mettre en marche ou d'arrêter l'enregistrement.
	Touche Entrée :Dans le mode Configuration, elle permet de sélectionner un paramètre à modifier.Dans les modes d'affichage de mesure et de puissance, elle permet d'afficher les angles de phase et les énergies partielles.
	Touches de Navigation :Elles permettent de parcourir les données affichées sur l'écran LCD.

Tableau 2

2.6. AFFICHEUR LCD

Pourcentage de la gamme. Phases. P- ← P+ ↑Q+ Q- 100% L1 - L2 -8.8.8.8 Mk% 50% 10% VAW 100% L2 - L3 -8.8.8.8 Mk% 50% 10% VAR 100% L3 - L1 -8.8.8.8 Mk% 50% 10% VA + 0.0 Hz Mk%Hz WVARh Icônes d'état. Unités. Icônes de mode.

Figure 7

Quand l'utilisateur n'a pas manifesté sa présence pendant 3 minutes, le rétroéclairage s'éteint. Pour le rallumer, appuyez sur une des touches de navigation (▲▼◀▶).

Les bandeaux inférieur et supérieur fournissent les indications suivantes :

Icône Description
	Indicateur d'inversion d'ordre des phases ou de phase manquante (affichée pour les réseaux de distribution triphasés et seulement en mode mesure, voir l'explication ci-dessous).
	Données disponibles pour enregistrement.

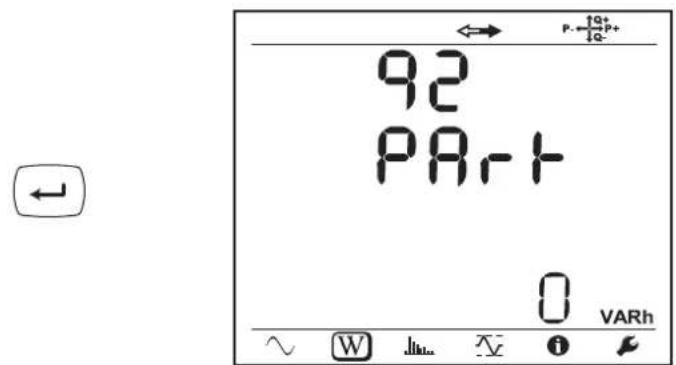

	Indication du quadrant de puissance.

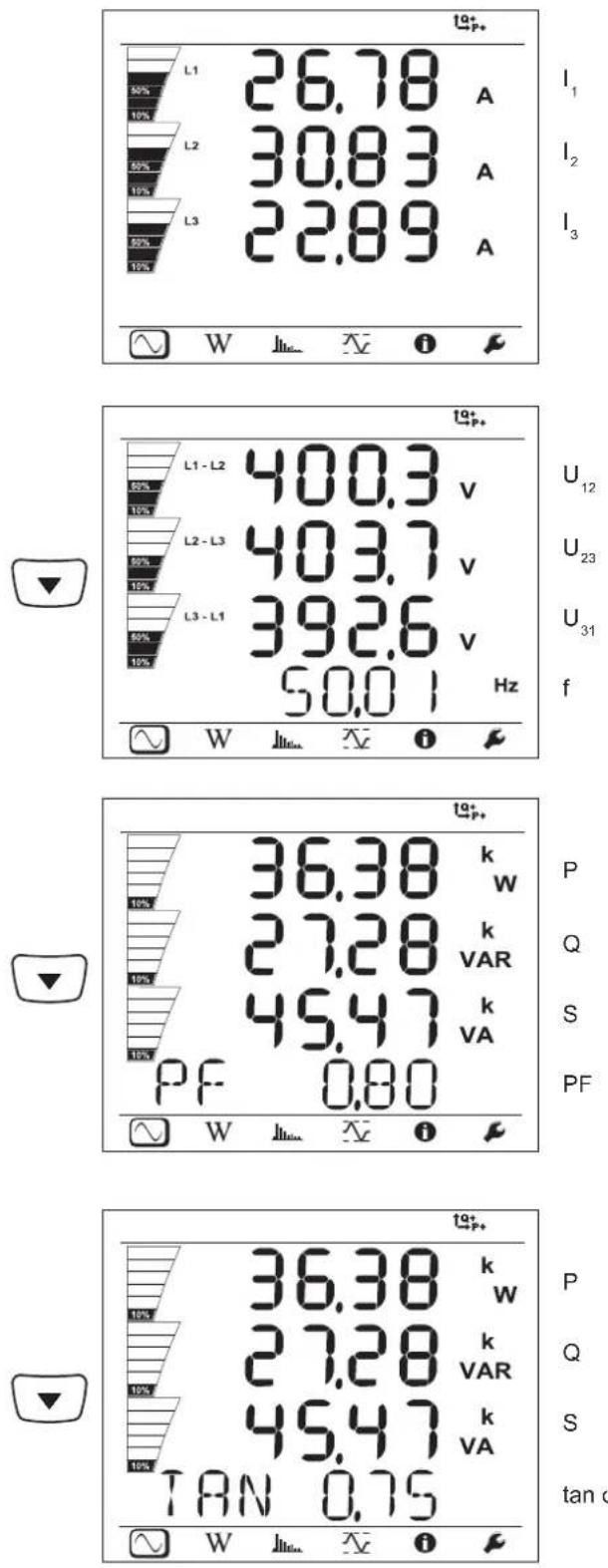

	Mode de mesure (valeurs instantanées). Voir § 4.3.1.

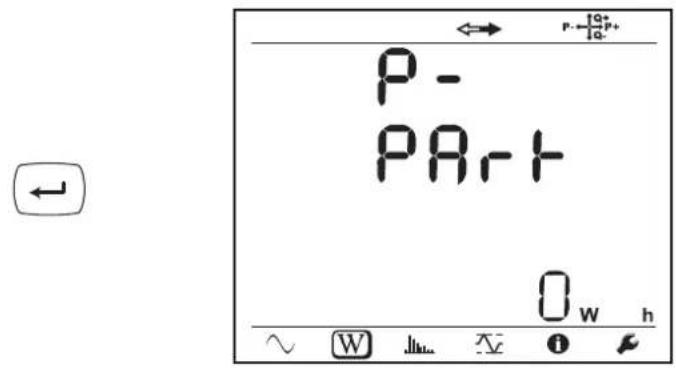

	Mode puissance et énergie. Voir § 4.3.2.
	Mode harmoniques. Voir § 4.3.3.
	Mode Max. Voir § 4.3.4.
	Mode information. Voir § 3.6.
	Mode configuration. Voir § 3.5.

Tableau 3

Ordre de phase

L'icône d'ordre de phase est affiché uniquement quand le mode de mesure est sélectionné.

L'ordre de phase est déterminé toutes les secondes. S'il n'est pas correct, le symbole est affiché.

■ L'ordre de phase pour les entrées tension n'est affiché que quand les tensions sont affichées.
■ L'ordre de phase pour les entrées courant n'est affiché que quand les courants sont affichés.
■ L'ordre de phase pour les entrées tension et courant n'est affiché que quand les puissances sont affichés.
■ La source et la charge devront être paramétrées à l'aide de PEL Transfer pour définir le sens de l'énergie (importée ou exportée).

2.7. VOYANTS

Voyants Couleur et fonction
	Voyant vert : SecteurVoyant allumé : l'appareil est branché sur le secteur au moyen de l'alimentation externe (bloc secteur en option)Voyant éteint : l'appareil fonctionne sur batterie.
	Voyant orange / rouge : BatterieVoyant éteint : batterie pleine.Voyant orange allumé : batterie en charge.Voyant orange clignotant : batterie en cours de recharge après une décharge complète.Voyant rouge clignotant : batterie faible (et absence d'alimentation secteur).
	Voyant rouge : Ordre des phasesVoyant éteint : ordre de rotation des phases correct.Voyant clignotant : ordre de rotation des phases incorrect. C'est à dire que l'on se trouve dans l'un des cas suivants:■ le déphasage entre les courants de phase est supérieur de 30° par rapport à la normale (120° en triphasé et 180° en diphasé).■ le déphasage entre les tensions de phase est supérieur de 10° par rapport à la normale.■ le déphasage entre les courants et les tensions de chaque phase est supérieur de 60° par rapport à 0° (sur une charge) ou 180° (sur une source).
OL	Voyant rouge : Dépassement de la gamme de mesureVoyant éteint : aucun dépassement sur les entrées.Voyant clignotant : au moins une entrée est en dépassement, un cordon est manquant ou branché sur une mauvaise borne.

Voyants Couleur et fonction
	Voyant rouge/vert : Carte SDVoyant vert allumé : la carte SD est reconnue et non verrouillée.Voyant rouge allumé : carte SD absente, verrouillée ou non reconnue.Voyant rouge clignotant : carte SD en cours d'initialisation.Voyant clignotant alternativement rouge et vert : carte SD pleine.Voyant vert pâle clignotant : la carte SD sera pleine avant la fin de l'enregistrement en cours.
	Voyant vert : Wi-FiVoyant éteint : le Wi-Fi n'est pas activé.Voyant allumé : le Wi-Fi est activé mais n'émet pas.Voyant clignotant : transmission par Wi-Fi en cours.
	Voyants vert et jaune: EthernetVoyant vert éteint : la liaison Ethernet n'est pas activée.Voyant vert clignotant : la liaison Ethernet est activée.Voyant jaune éteint : la pile ne s'est pas initialisée.Voyant jaune clignotant : la pile s'est initialisée correctement.Voyant jaune clignotant rapidement : acquisition de la nouvelle adresse IP.Voyant jaune qui clignote 2 fois puis s'arrête : l'adresse IP assignée pour le serveur DHCP n'est pas valide.Voyant jaune allumé : la liaison Ethernet est en cours de transmission.
REC	Voyant rouge : EnregistrementVoyant éteint : pas d'enregistrement.Voyant clignotant : enregistrement en attente.Voyant allumé : enregistrement en mode enregistrement.
	Voyant vert / orange : Marche / arrêtVoyant vert allumé : appareil alimenté par les entrées tension.Voyant orange clignotant : appareil alimenté par la batterie. L'alimentation par les entrées tension est désactivée (voir § 3.1.4) ou la tension d'alimentation est trop faible.

Tableau 4

2.8. CARTE MÉMOIRE

Le PEL accepte des cartes SD, SDHC et SDXC, formatées en FAT32, jusqu'à 32 Go de capacité.

Le PEL est livré avec une carte SD formatée. Si vous voulez installer une nouvelle carte SD :

■ Ouvrez le capuchon en élastomère marqué SD.
■ Appuyez sur la carte SD qui est dans l'appareil puis retirez-la.

Attention : ne retirez pas la carte SD s'il y a un enregistrement en cours.

■ Vérifiez que la nouvelle carte SD n'est pas verrouillée.
Il est préférable de formater la carte SD à l'aide du logiciel PEL Transfer (voir § 5), sinon formatez-la à l'aide d'un PC.
■ Insérez la nouvelle carte et poussez-la à fond.
■ Replacez le capuchon élastomère pour conserver l'étanchéité de l'appareil.

3. CONFIGURATION

Le PEL doit être configuré avant tout enregistrement. Les différentes étapes de cette configuration sont :

■ Établir une liaison : USB, Ethernet ou Wi-Fi.
- Choisir le branchement selon le type réseau de distribution.
■ Branchez les capteurs de courant.
■ Définir les tensions nominales primaire et secondaire si nécessaire.
■ Définir le courant nominal primaire et le courant nominal primaire du neutre si nécessaire.
■ Choisir la période d'agrégation.
■ Définir le courant nominal primaire et le courant nominal primaire du neutre si nécessaire. ■ Choisir la période d'agrégation.

Cette configuration s'effectue dans le mode Configuration (voir § 3.5) ou avec le logiciel PEL Transfer (voir § 5). Afin d'éviter des modifications accidentelles, le PEL ne peut pas être configuré pendant un enregistrement ou s'il y a un enregistrement en attente.

3.1. MISE EN MARCHE ET ARRÊT DE L'APPAREIL

3.1.1. MISE EN MARCHE

- Branchez le PEL sur un réseau électrique (au moins 100 VAc ou 140 Vdc) et il s'allumera automatiquement (si l'alimentation par les entrées tension n'a pas été désactivée voir § 3.1.4). Sinon, appuyez sur la touche Marche/Arrêt pendant plus de 2 secondes. Le voyant vert situé sous la touche Marche/Arrêt s'allume.

La batterie commence automatiquement à se recharger lorsque le PEL est branché sur une source de tension. L'autonomie de la batterie est d'environ une heure lorsqu'elle est complètement chargée. L'appareil peut ainsi continuer à fonctionner pendant de brèves coupures de courant.

3.1.2. MISE HORS TENSION

Vous ne pouvez pas éteindre le PEL tant qu'il est branché sur une source d'alimentation ou tant qu'un enregistrement est en cours (ou en attente). Ce fonctionnement est une précaution destinée à éviter tout arrêt involontaire d'un enregistrement par l'utilisateur.

Le PEL s'éteint automatiquement après 3, 10 ou 15 minutes selon la configuration choisie, lorsqu'il est débranché de la source d'alimentation et que l'enregistrement est terminé.

Sinon, pour éteindre le PEL :

■ Déconnectez toutes les bornes d'entrée et l'alimentation externe si elle est branchée.
■ Appuyez sur la touche Marche/Arrêt pendant plus de 2 secondes jusqu'à ce que tous les voyants s'allument puis relâchez-le.
■ Le PEL s'éteint et tous les voyants et l'afficheur s'éteignent.

3.1.3. MISE EN VEILLE

Sans manifestation de la présence de l'utilisateur, l'appareil se met en veille au bout de trois minutes (cette durée peut être programmée à 3, 10 ou 15 minutes via le logiciel d'application PEL Transfer). Il continue à faire des mesures mais elles ne sont plus affichées. La mise en veille peut être inhibée.

Le rétroéclairage bleu de l'écran s'allume au démarrage. Il s'éteint au bout de 3 minutes. Il se rallume lors d'un appui sur une touche.

3.1.4. DÉSACTIVATION DE L'ALIMENTATION PAR LES ENTRÉES TENSION

L'alimentation par les entrées tension consomme de 10 à 15 W. Certains générateurs de tension ne supportent pas cette charge. C'est le cas des calibrateurs de tension ou des diviseurs de tension capacitifs. Si vous voulez effectuer des mesures sur ces dispositifs, il faut alors désactiver l'alimentation de l'appareil par les entrées tension.

Pour désactiver l'alimentation de l'appareil par les entrées tension, appuyez simultanément sur les touches Sélection ☐ et Marche / Arrêt Ⓐ pendant plus de 2 secondes. La touche Marche / Arrêt clignote en orange.

Pour alimenter l'appareil et recharger la batterie, il faut alors utiliser un bloc secteur vendu en option (voir § 1.2).

3.2. CHARGE BATTERIE

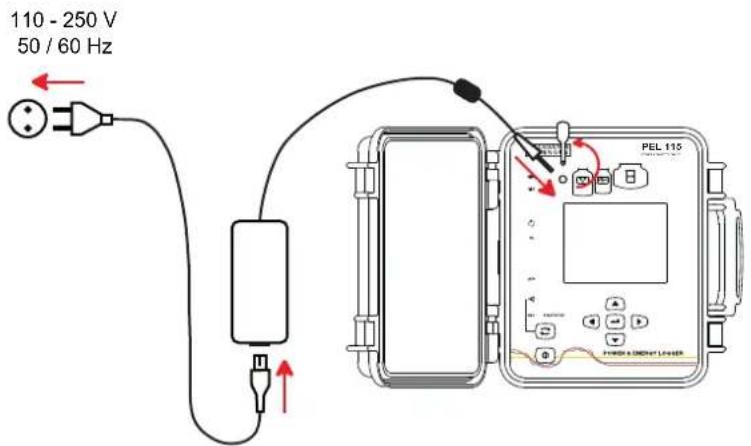

La batterie se charge dès que l'appareil est branché sur une source de tension. Mais si l'alimentation par les entrées tension a été désactivée (voir le § précédent), il faut utiliser le bloc secteur (en option).

110 - 250 V 50 / 60 Hz PEL 115 POWER & DENT LINDER

Figure 8

■ Retirez le capuchon en élastomère qui protège le connecteur pour l'alimentation.
■ Branchez le bloc secteur sur l'appareil et sur le secteur.

L'appareil s'allume.

Le voyant ■ reste allumé jusqu'à ce que la batterie soit complètement chargée.

3.3. CONNEXION PAR USB OU PAR LIAISON LAN ETHERNET

Les liaisons USB et Ethernet permettent de configurer l'appareil via le logiciel PEL Transfer, de visualiser les mesures et de télécharger les enregistrements sur le PC.

■ Retirez le capuchon en élastomère qui protège le connecteur.

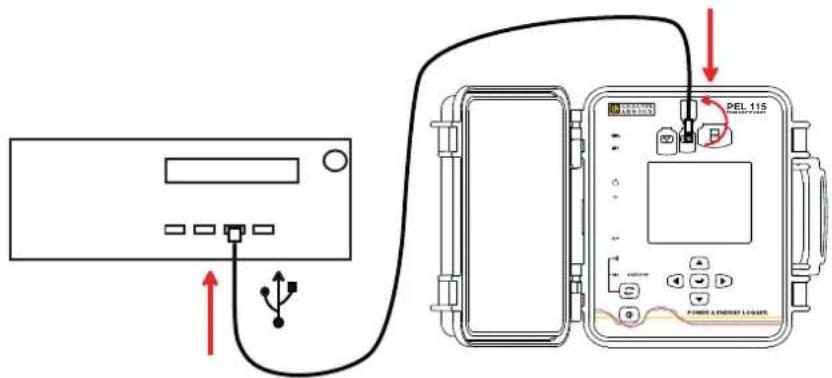

■ Branchez le câble USB fourni ou un câble Ethernet (non fourni) entre l'appareil et le PC.

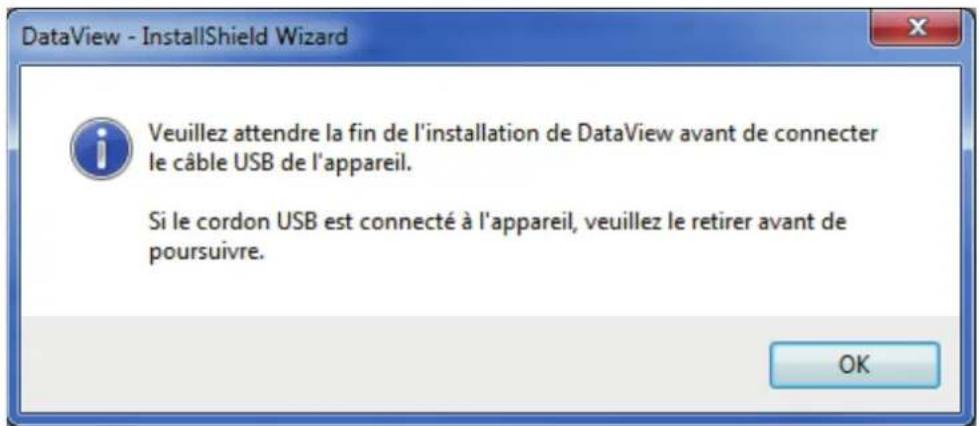

Avant de brancher le câble USB, installez les pilotes fournis avec le logiciel PEL Transfer (voir § 5).

Quelle que soit la liaison choisie, ouvrez ensuite le logiciel PEL Transfer (voir § 5) pour connecter l'appareil au PC.

Le branchement des câbles USB ou Ethernet n'allume pas l'appareil et ne recharge pas la batterie.

Pour la liaison LAN Ethernet, le PEL dispose d'une adresse IP.

Lorsque vous configurez l'appareil avec le logiciel PEL Transfer, si la case «Activer DHCP» (Adresse IP dynamique) est cochée, l'appareil envoie une requête au serveur DHCP du réseau pour obtenir automatiquement une adresse IP.

Le protocole Internet utilisé est UDP ou TCP. Le port utilisé par défaut est 3041. Il peut être modifié dans PEL Transfer de façon à autoriser des connexions entre le PC et plusieurs appareils derrière un routeur.

Le mode d'auto adresse IP est aussi disponible quand le DHCP est sélectionné et que le serveur DHPC n'a pas été détecté dans les 60 secondes. Le PEL utilisera par défaut l'adresse 169.254.0.100. Ce mode d'auto adresse IP est compatible avec APIPA. Un câble croisé peut être nécessaire.

Vous pouvez modifier les paramètres du réseau pendant que vous êtes connectés par une liaison LAN Ethernet mais les paramètres réseau étant modifiés, vous perdrez la connexion. Utilisez de préférence une connexion USB pour cela.

3.4. CONNEXION PAR WI-FI

Cette liaison permet de configurer l'appareil via le logiciel PEL Transfer, de visualiser les mesures et de télécharger les enregistrements sur un PC, un smartphone ou une tablette.

■ Appuyez sur la touche Sélection ☐ et maintenez l'appui. Les voyants REC et •) s'allument successivement pendant 3 secondes chacun.
- Relâchez la touche Sélection pendant que la fonction désirée est allumée. - Si vous le relâchez pendant que le voyant REC est allumé, l'enregistrement démarre ou s'arrête. - Si vous le relâchez pendant que le voyant ••••) est allumé, le Wi-Fi s'active ou se désactive.

Lorsque vous appuyez sur la touche Sélection, si le voyant REC clignote, c'est que la touche Sélection est verrouillée. Il faut alors utiliser le logiciel PEL Transfer pour le déverrouiller.

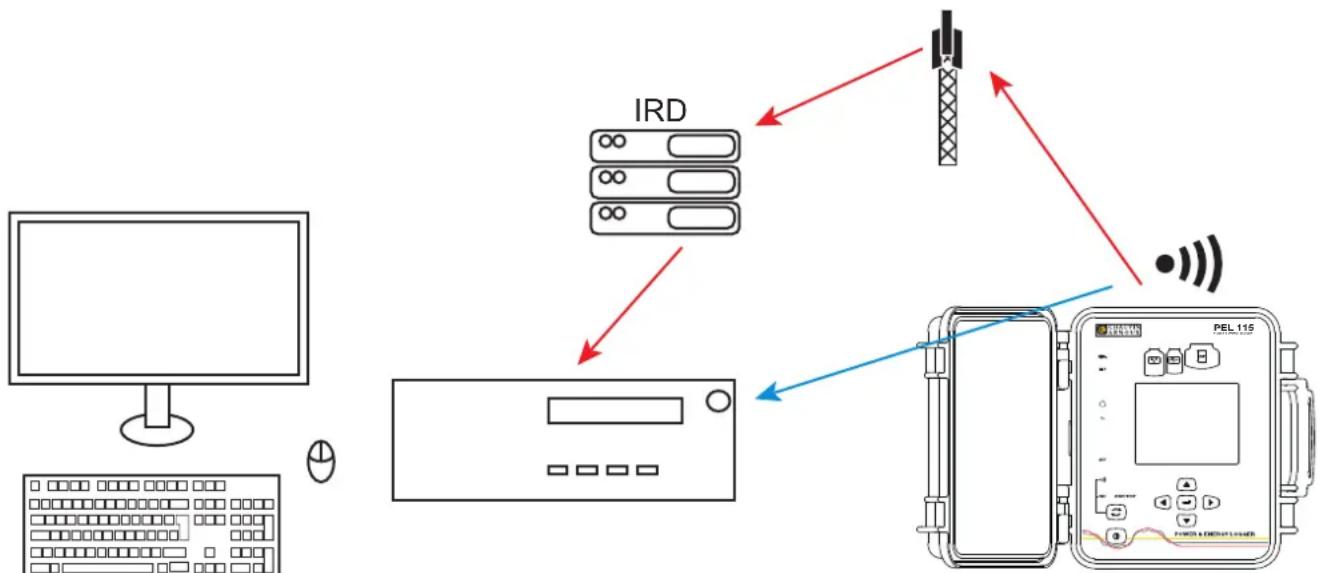

Les données envoyées par l'appareil peuvent :

■ aller directement sur un PC avec lequel il est connecté en Wi-Fi,
■ transiter par un Serveur IRD (DataViewSync™) hébergé par Chauvin Arnoux. Pour les recevoir sur votre PC, il faut activer le Serveur IRD (DataViewSync™) dans PEL Transfer et préciser si la liaison se fait par Ethernet ou par Wi-Fi.

Figure 11

3.5. CONFIGURATION DE L'APPAREIL

Il est possible de configurer quelques fonctions principales directement sur l'appareil. Pour une configuration complète, utilisez le logiciel PEL Transfer (voir § 5).

Pour entrer dans le mode Configuration via l'appareil, appuyez sur les touches ◀ ou ▶ jusqu'à ce que le symbore soit sélectionné.

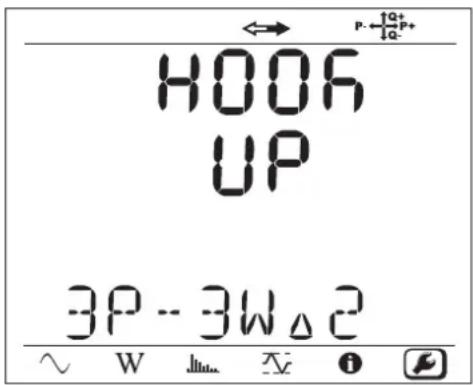

L'écran suivant s'affiche :

HOO6 UP 3P - 3W△2

Figure 12

Si le PEL est déjà en cours de configuration via le logiciel PEL Transfer, il n'est pas possible d'entrer dans le mode Configuration sur l'appareil. Dans ce cas, lorsque l'on essaie de le configurer, l'appareil affiche LOCK.

3.5.1. TYPE DE RÉSEAU

Pour modifier le réseau, appuyez sur la touche Entrée ←. Le nom du réseau clignote. Utilisez les touches ▲ et ▼ pour choisir un autre réseau parmi la liste ci-dessous.

Désignation	Réseau
1P-2W Monophasé 2 fils
1P-3W Monophasé 3 fils
3P-3WΔ2 Triphasé 3 fils Δ (2 capteurs de courant)
3P-3WΔ3 Triphasé 3 fils Δ (3 capteurs de courant)
3P-3WΔb Triphasé 3 fils Δ équilibré

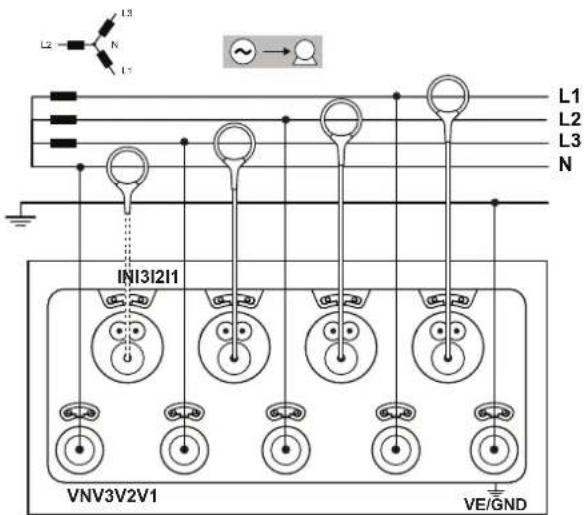

3P-4WY Triphasé 4 fils Y
3P-4WYb Triphasé 4 fils Y équilibré (mesure de la tension, fixe)
3P-4WY2 Triphasé 4 fils Y 2 12
3P-4WΔ Triphasé 4 fils Δ
3P-3WY2 Triphasé 3 fils Y (2 capteurs de courant)

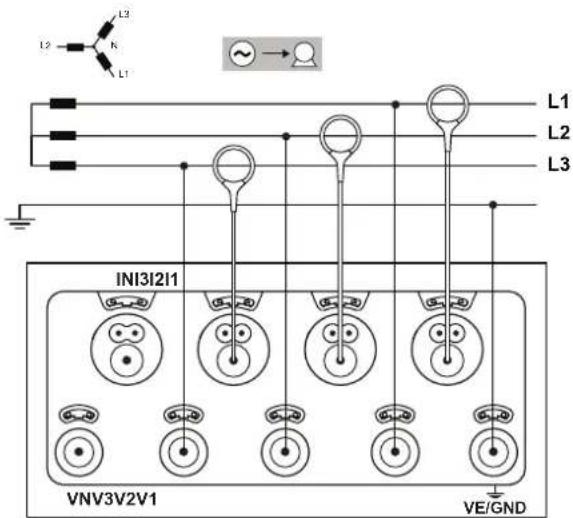

3P-3WY3 Triphasé 3 fils Y (3 capteurs de courant)
3P-3WO2 Triphasé 3 fils Δ ouvert (2 capteurs de courant)
3P-3WO3 Triphasé 3 fils Δ ouvert (3 capteurs de courant)
3P-4WO Triphasé 4 fils Δ ouvert
dC-2W DC 2 fils
dC-3W DC 3 fils
dC-4W DC 4 fils

Tableau 5

Validez votre choix en appuyant sur la touche Entrée ←.

3.5.2. CAPTEURS DE COURANT

Branchez les capteurs de courant sur l'appareil.

Les capteurs de courant sont automatiquement détectés par l'appareil. Il vérifie la borne I1. S'il n'y a rien, il vérifie borne I2 ou encore la borne I3. Si le réseau choisi comporte un capteur de courant sur la borne N, il vérifie aussi la borne IN.

Une fois les capteurs reconnus, l'appareil affiche leur rapport.

Les capteurs de courant doivent tous être identiques, sauf le capteur du courant de neutre qui peut être différent. Sinon, seul le type du capteur branché sur I1 sera utilisé par l'appareil.

3.5.3. TENSION NOMINALE PRIMAIRE

Appuyez sur la touche ▼ pour passer à l'écran suivant.

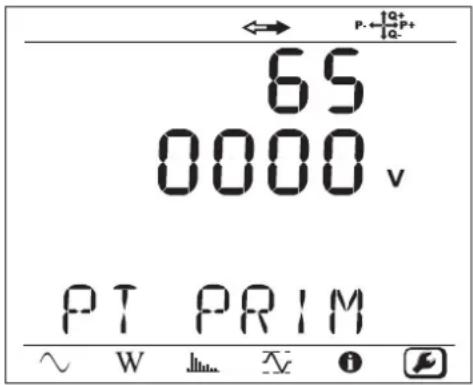

65 0000 v PT PRIM

Figure 13

Pour modifier la valeur de la tension nominale primaire, appuyez sur la touche Entrée ←. Utilisez les touches ▲, ▼, ◀ et ▶ pour choisir la valeur de la tension entre 50 et 650 000 V. Puis validez en appuyant sur la touche Entrée ←.

3.5.4. TENSION NOMINALE SECONDAIRE

Appuyez sur la touche ▼ pour passer à l'écran suivant.

Pour modifier la valeur de la tension nominale secondaire, appuyez sur la touche Entrée ←. Utilisez les touches ▲, ▼, ◀ et ▶ pour choisir la valeur de la tension entre 50 et 1 000 V. Puis validez en appuyant sur la touche Entrée ←.

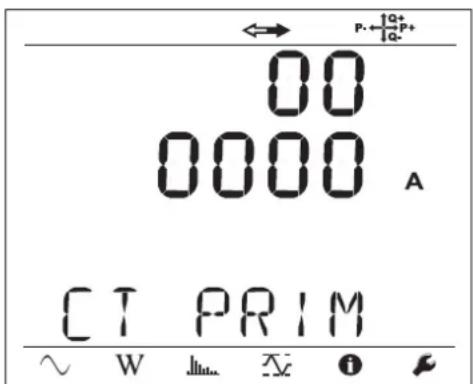

3.5.5. COURANT NOMINAL PRIMAIRE

Appuyez sur la touche ▼ pour passer à l'écran suivant.

Selon le type de capteur de courant MiniFlex/AmpFlex®, pince MN ou boîtier adaptateur, entrez le courant nominal primaire. Pour cela, appuyez sur la touche Entrée ←. Utilisez les touches ▲, ▼, ◀ et ▶ pour choisir la valeur de ce courant.

■ AmpFlexA196A ou A193 et MiniFlex MA194 ou MA196 : 100, 400, 2000 ou 10 000 A (selon le capteur)
■ Pince PAC93 et pince C193 : automatique à 1000 A
■ Pince MN93A calibre 5A, Adaptateur 5 A : 5 à 25 000 A
■ Pince MN93A calibre 100 A : automatique à 100 A
■ Pince MN93 : automatique à 200 A
■ Pince E94 : 10 ou 100 A
■ Pince J93 : automatique à 3500 A

Validez la valeur en appuyant sur la touche Entrée ←.

3.5.6. COURANT NOMINAL PRIMAIRE DU NEUTRE

Appuyez sur la touche ▼ pour passer à l'écran suivant.

Si vous branchez un capteur de courant sur la borne courant du neutre, entrez aussi son courant nominal primaire de la même manière que précédemment.

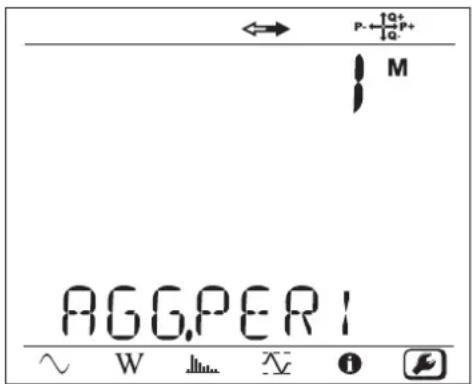

3.5.7. PÉRIODE D'AGRÉGATION

Appuyez sur la touche ▼ pour passer à l'écran suivant.

Pour modifier la période d'agrégation, appuyez sur la touche Entrée ← , puis utilisez les touches ▲ et ▼ pour choisir la valeur (1 à 6, 10, 12, 15, 20, 30 ou 60 minutes).

Validez en appuyant sur la touche Entrée ←.

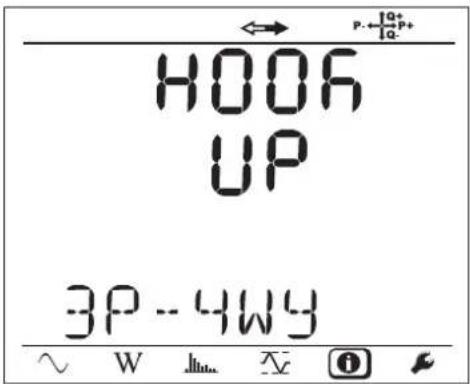

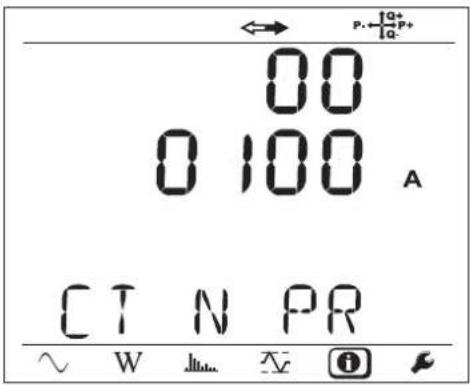

3.6. INFORMATION

Pour entrer dans le mode Information, appuyez sur la touche ◀ ou ▶ jusqu'à ce que le symbole 📄 soit sélectionné.

A l'aide des touches ▲ et ▼, faites défiler les informations de l'appareil :

■ Type de réseau

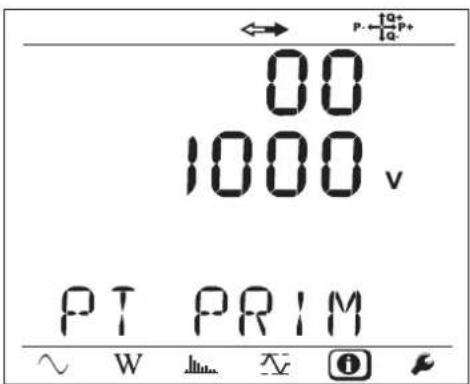

■ Tension nominale primaire

■ Tension nominale secondaire

■ Courant nominal primaire

HOO6 UP 3P-4WY

■ Courant nominal primaire du neutre (si un capteur est branché sur la borne I _N )

■ Période d'agrégation

Date et heure

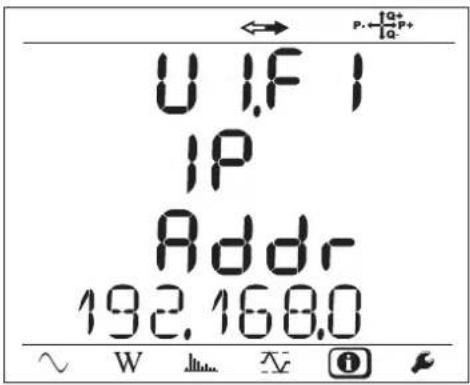

■ Adresse IP (défilante)

■ Adresse Wi-Fi (défilante)

■ Version du logiciel

■ 1er nombre = version du logiciel du DSP

■ 2e nombre = version du logiciel du microprocesseur

■ Numéro de série défilant (également sur l'étiquette code QR collée à l'intérieur du couvercle du PEL)

Au bout de 3 minutes sans action sur la touche Entrée ou Navigation, l'affichage revient à l'écran de mesure ∽.

Une fois l'appareil configuré, vous pouvez l'utiliser.

4.1. RÉSEAUX DE DISTRIBUTION ET BRANCHEMENTS DU PEL

Commencez par brancher les capteurs de courant et les cordons de mesure de tension sur votre installation en fonction du type de réseau de distribution. Le PEL doit être configuré (voir § 3.5) pour le réseau de distribution sélectionné.

Source

Charge

Vérifiez toujours que la flèche du capteur de courant est dirigée vers la charge. Ainsi l'angle de phase sera correct pour les mesures de puissance et les autres mesures dépendant de la phase.

Toutefois, une fois l'enregistrement terminé et téléchargé sur un PC, il est possible de modifier le sens des courants (I1, I2 ou I3) à l'aide du logiciel PEL Transfer. Cela permettra de corriger les calculs de puissance.

Les pinces crocodiles peuvent se visser sur les cordons de tension, ce qui garantit l'étanchéité de l'ensemble.

Pour les mesures avec neutre, le courant peut être mesuré avec un capteur ou calculé s'il n'y a pas de capteur.

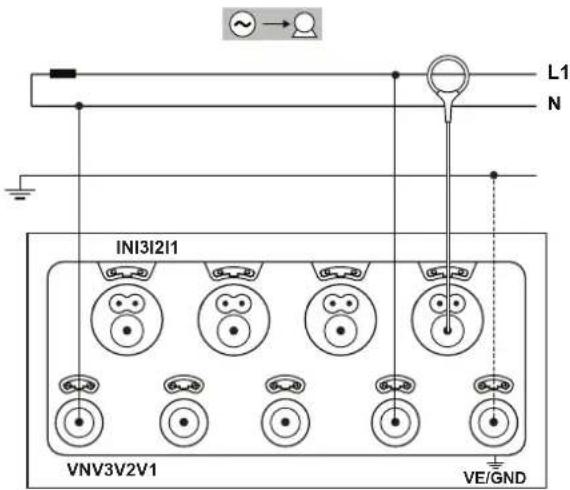

4.1.1. MONOPHASÉ 2 FILS : 1P-2W

■ Reliez la borne N au neutre.
■ Reliez la borne VE/GND à la terre (en option sur ce type de réseau).
■ Reliez la borne V1 sur la phase L1.
■ Branchez le capteur de courant I1 sur la phase L1.
■ Branchez le capteur de courant IN sur le conducteur commun (en option sur ce type de réseau).

Vérifiez toujours que la flèche du capteur de courant est dirigée vers la charge. Ainsi l'angle de phase sera correct pour les mesures de puissance et les autres mesures dépendant de la phase.

L1 N INI3I2I1 VNV3V2V1 VE/GND

Figure 16

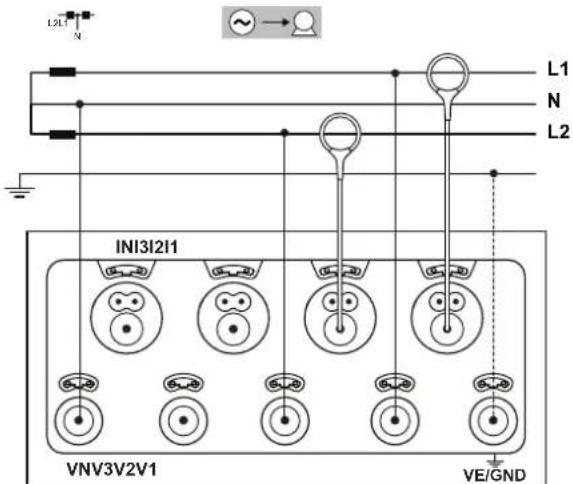

4.1.2. BIPHASÉ 3 FILS (BIPHASÉ À PARTIR D'UN TRANSFORMATEUR À PRISE MÉDIANE) : 1P-3W

■ Reliez la borne N au neutre.
■ Reliez la borne VE/GND à la terre (en option sur ce type de réseau).
■ Reliez la borne V1 sur la phase L1.
■ Reliez la borne V2 sur la phase L2.
■ Branchez le capteur de courant IN sur le neutre (en option sur ce type de réseau).
■ Branchez le capteur de courant I1 sur la phase L1.
■ Branchez le capteur de courant I2 sur la phase L2.

Vérifiez toujours que la flèche du capteur de courant est dirigée vers la charge. Ainsi l'angle de phase sera correct pour les mesures de puissance et les autres mesures dépendant de la phase.

L2L1 N L1 N L2 INI3I2I1 VNV3V2V1 VE/GND

Figure 17

4.1.3. RÉSEAUX D'ALIMENTATION TRIPHASÉS À 3 FILS

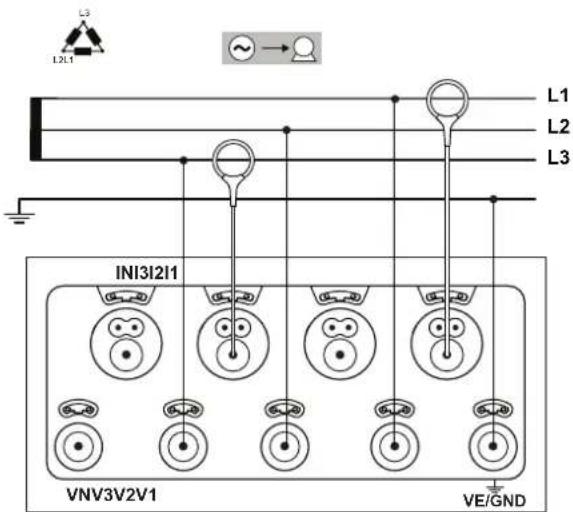

4.1.3.1. Triphasé 3 fils (avec 2 capteurs de courant) : 3P-3W 2

■ Reliez la borne VE/GND à la terre.
■ Reliez la borne V1 sur la phase L1.
■ Reliez la borne V2 sur la phase L2.
■ Reliez la borne V3 sur la phase L3.
■ Branchez le capteur de courant I1 sur la phase L1.
■ Branchez le capteur de courant I3 sur la phase L3.

Vérifiez toujours que la flèche du capteur de courant est dirigée vers la charge. Ainsi l'angle de phase sera correct pour les mesures de puissance et les autres mesures dépendant de la phase.

L3 L2L1 L1 L2 L3 IN13I2I1 VNV3V2V1 VE/GND

Figure 18

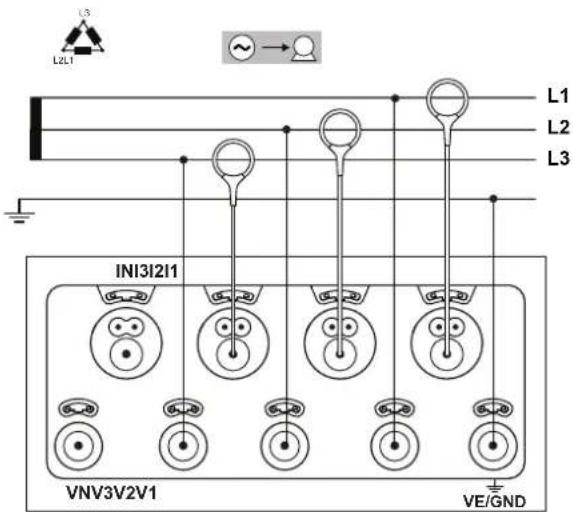

4.1.3.2. Triphasé 3 fils (avec 3 capteurs de courant) : 3P-3W 3

■ Reliez la borne VE/GND à la terre.
■ Reliez la borne V1 sur la phase L1.
■ Reliez la borne V2 sur la phase L2.
■ Reliez la borne V3 sur la phase L3.
■ Branchez le capteur de courant I1 sur la phase L1.
■ Branchez le capteur de courant I2 sur la phase L2.
■ Branchez le capteur de courant I3 sur la phase L3.

Vérifiez toujours que la flèche du capteur de courant est dirigée vers la charge. Ainsi l'angle de phase sera correct pour les mesures de puissance et les autres mesures dépendant de la phase.

L3 L2L1 L1 L2 L3 INI3I2I1 VNV3V2V1 VE/GND

Figure 19

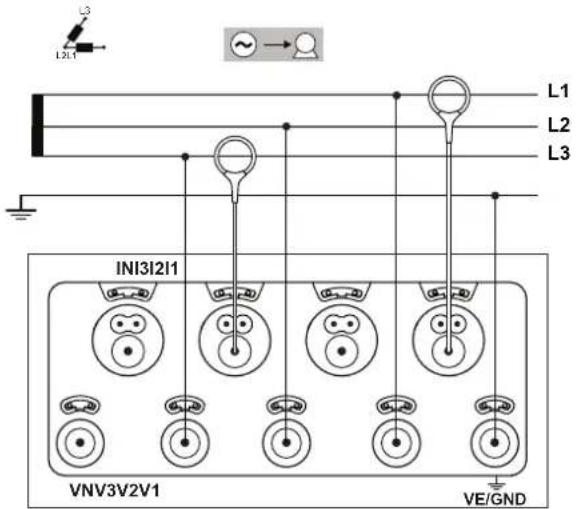

4.1.3.3. Triphasé 3 fils △ ouvert (avec 2 capteurs de courant): 3P-3W02

■ Reliez la borne VE/GND à la terre.
■ Reliez la borne V1 sur la phase L1.
■ Reliez la borne V2 sur la phase L2.
■ Reliez la borne V3 sur la phase L3.
■ Branchez le capteur de courant I1 sur la phase L1.
■ Branchez le capteur de courant I3 sur la phase L3.

Vérifiez toujours que la flèche du capteur de courant est dirigée vers la charge. Ainsi l'angle de phase sera correct pour les mesures de puissance et les autres mesures dépendant de la phase.

L3 L211 ~ → L1 L2 L3 INI3I2I1 VNV3V2V1 VE/GND

Figure 20

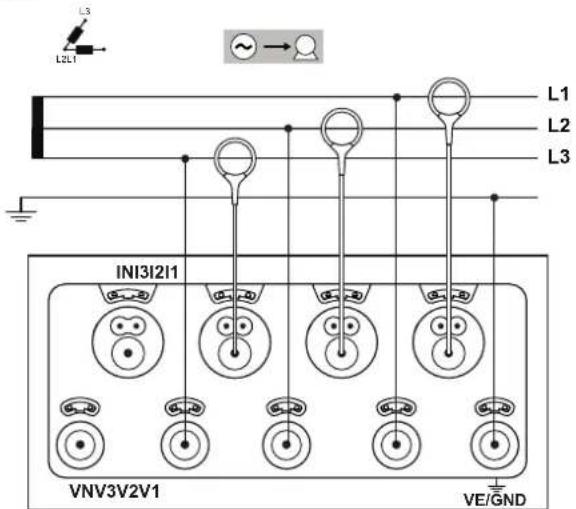

4.1.3.4. Triphasé 3 fils △ ouvert (avec 3 capteurs de courant) : 3P-3W03

■ Reliez la borne VE/GND à la terre.
■ Reliez la borne V1 sur la phase L1.
■ Reliez la borne V2 sur la phase L2.
■ Reliez la borne V3 sur la phase L3.
■ Branchez le capteur de courant I1 sur la phase L1.
■ Branchez le capteur de courant I2 sur la phase L2.
■ Branchez le capteur de courant I3 sur la phase L3.

Vérifiez toujours que la flèche du capteur de courant est dirigée vers la charge. Ainsi l'angle de phase sera correct pour les mesures de puissance et les autres mesures dépendant de la phase.

L3 L2L1 L1 L2 L3 INI3I2I1 VNV3V2V1 VE/GND

Figure 21

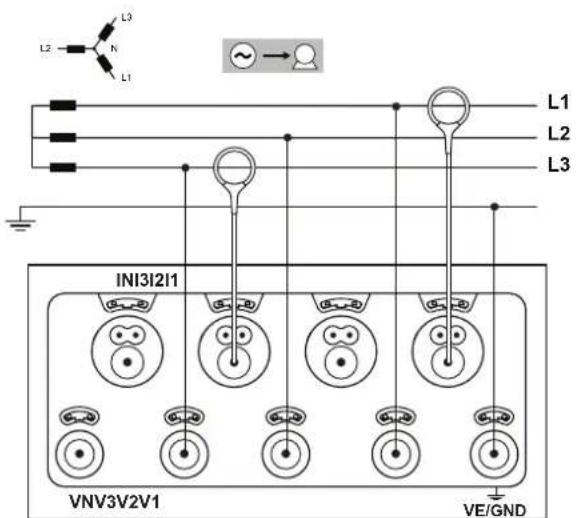

4.1.3.5. Triphasé 3 fils Y (avec 2 capteurs de courant): 3P-3WY2

■ Reliez la borne VE/GND à la terre.
■ Reliez la borne V1 sur la phase L1.
■ Reliez la borne V2 sur la phase L2.
■ Reliez la borne V3 sur la phase L3.
■ Branchez le capteur de courant I1 sur la phase L1.
■ Branchez le capteur de courant I3 sur la phase L3.

Vérifiez toujours que la flèche du capteur de courant est dirigée vers la charge. Ainsi l'angle de phase sera correct pour les mesures de puissance et les autres mesures dépendant de la phase.

L2 N L1 L1 L2 L3 INI3I2I1 VNV3V2V1 VE/GND

Figure 22

4.1.3.6. Triphasé 3 fils Y (avec 3 capteurs de courant) : 3P-3WY

■ Reliez la borne VE/GND à la terre.
■ Reliez la borne V1 sur la phase L1.
■ Reliez la borne V2 sur la phase L2.
■ Reliez la borne V3 sur la phase L3.
■ Branchez le capteur de courant I1 sur la phase L1.
■ Branchez le capteur de courant I2 sur la phase L2.
■ Branchez le capteur de courant I3 sur la phase L3.

Vérifiez toujours que la flèche du capteur de courant est dirigée vers la charge. Ainsi l'angle de phase sera correct pour les mesures de puissance et les autres mesures dépendant de la phase.

L2 L3 N L1 L1 L2 L2 L3 INI3I2I1 VNV3V2V1 VE/GND

Figure 23

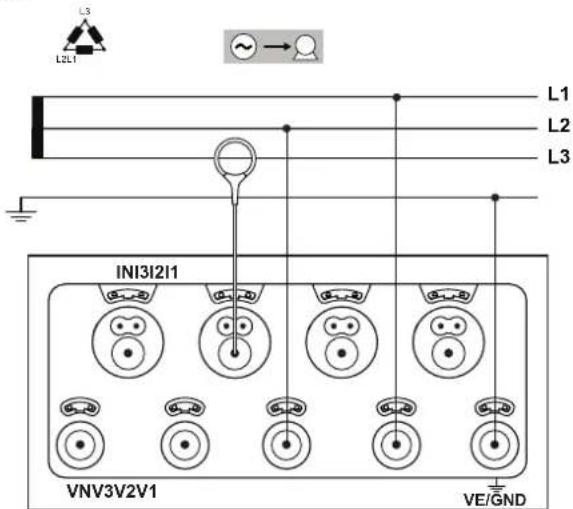

4.1.3.7. Triphasé 3 fils équilibré (avec 1 capteur de courant): 3P-3W03

■ Reliez la borne VE/GND à la terre.
■ Reliez la borne V1 sur la phase L1.
■ Reliez la borne V2 sur la phase L2.
■ Branchez le capteur de courant I3 sur la phase L3.

Vérifiez toujours que la flèche du capteur de courant est dirigée vers la charge. Ainsi l'angle de phase sera correct pour les mesures de puissance et les autres mesures dépendant de la phase.

L3 L2L1 L1 L2 L3 INI3I2I1 VNV3V2V1 VE/GND

Figure 24

4.1.4. RÉSEAUX D'ALIMENTATION TRIPHASÉS 4 FILS Y

4.1.4.1. Triphasé 4 fils Y (avec 4 capteurs de courant) : 3P-4WY

■ Reliez la borne N au neutre.
■ Reliez la borne VE/GND à la terre.
■ Reliez la borne V1 sur la phase L1.
■ Reliez la borne V2 sur la phase L2.
■ Reliez la borne V3 sur la phase L3.
■ Branchez le capteur de courant IN sur le neutre.
■ Branchez le capteur de courant I1 sur la phase L1.
■ Branchez le capteur de courant I2 sur la phase L2.
■ Branchez le capteur de courant I3 sur la phase L3.

Vérifiez toujours que la flèche du capteur de courant est dirigée vers la charge. Ainsi l'angle de phase sera correct pour les mesures de puissance et les autres mesures dépendant de la phase.

L2 N L3 L1 L2 L3 N INI3I2I1 VNV3V2V1 VE/GND

Figure 25

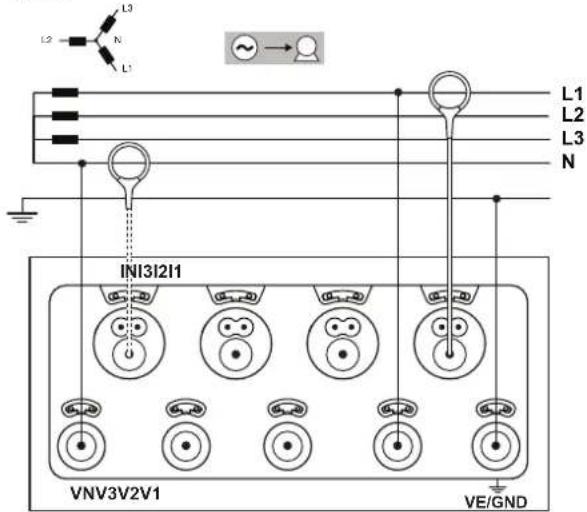

4.1.4.2. Triphasé 4 fils Y équilibré (avec 2 capteurs de courant): 3P-4WYB

■ Reliez la borne N au neutre.
■ Reliez la borne VE/GND à la terre.
■ Reliez la borne V1 sur la phase L1.
■ Branchez le capteur de courant IN sur le neutre.
■ Branchez le capteur de courant I1 sur la phase L1.

Vérifiez toujours que la flèche du capteur de courant est dirigée vers la charge. Ainsi l'angle de phase sera correct pour les mesures de puissance et les autres mesures dépendant de la phase.

L2 N L1 L3 ~ L1 L2 L3 N IN13I2I1 VNV3V2V1 VE/GND

Figure 26

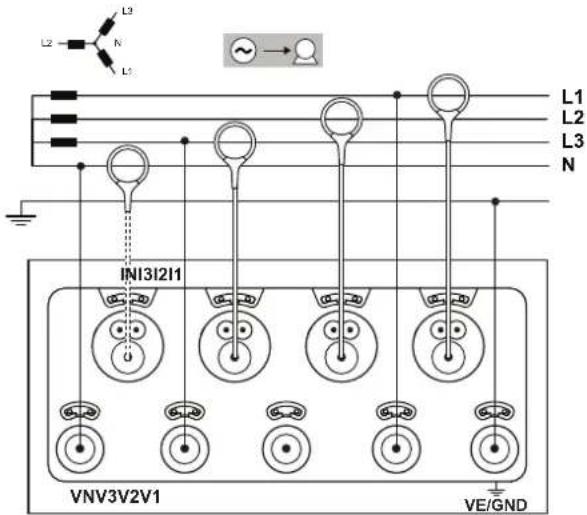

4.1.4.3. Triphasé 4 fils Y 2 éléments 12 (avec 4 capteurs de courant) : 3P-4WY2

■ Reliez la borne N au neutre.
■ Reliez la borne VE/GND à la terre.
■ Reliez la borne V1 sur la phase L1.
■ Reliez la borne V3 sur la phase L3.
■ Branchez le capteur de courant IN sur le neutre.
■ Branchez le capteur de courant I1 sur la phase L1.
■ Branchez le capteur de courant I2 sur la phase L2.
■ Branchez le capteur de courant I3 sur la phase L3.

Vérifiez toujours que la flèche du capteur de courant est dirigée vers la charge. Ainsi l'angle de phase sera correct pour les mesures de puissance et les autres mesures dépendant de la phase.

L2 N L3 L1 L2 L3 N IN13I2I1 VNV3V2V1 VE/GND

Figure 27

4.1.5. TRIPHASÉ 4 FILS Δ

Configuration triphasée 4 fils (High Leg). Aucun transformateur de tension n'est branché : l'installation mesurée est censée être un réseau de distribution BT (basse tension).

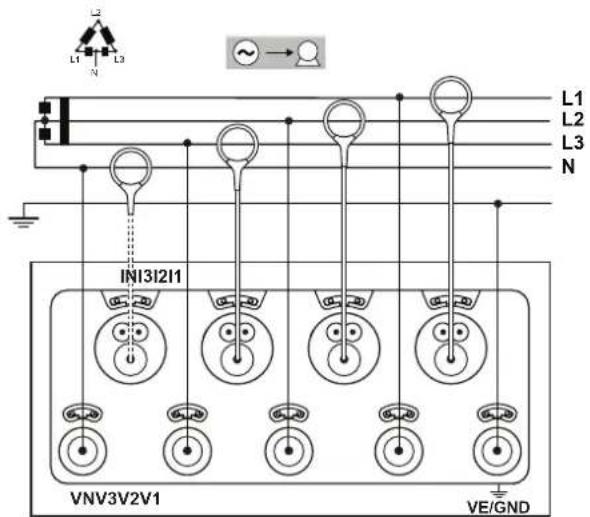

4.1.5.1. Triphasé 4 fils (avec 4 capteurs de courant) : 3P-4W

■ Reliez la borne N au neutre.
■ Reliez la borne VE/GND à la terre.
■ Reliez la borne V1 sur la phase L1.
■ Reliez la borne V2 sur la phase L2.
■ Reliez la borne V3 sur la phase L3.

■ Branchez le capteur de courant IN sur le neutre.

■ Branchez le capteur de courant I1 sur la phase L1.

■ Branchez le capteur de courant I2 sur la phase L2.

■ Branchez le capteur de courant I3 sur la phase L3.

Vérifiez toujours que la flèche du capteur de courant est dirigée vers la charge. Ainsi l'angle de phase sera correct pour les mesures de puissance et les autres mesures dépendant de la phase.

L1 L2 L3 N L1 L2 L3 N IN13I2I1 VNV3V2V1 VE/GND

Figure 28

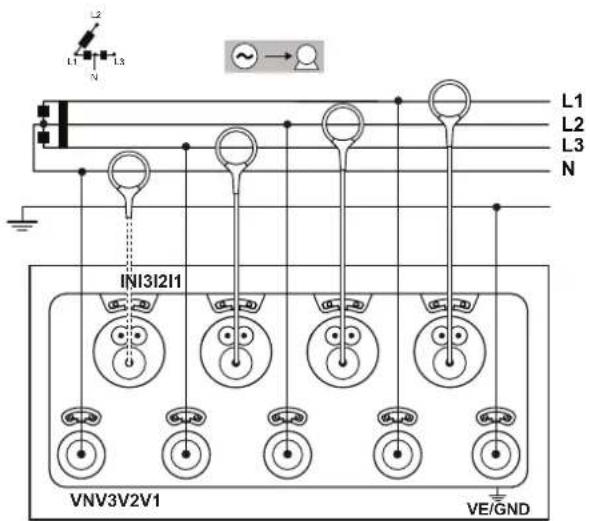

4.1.5.2. Triphasé 4 fils △△ ouvert (avec 4 capteurs de courant) : 3P-4WO

■ Reliez la borne N au neutre.
■ Reliez la borne VE/GND à la terre.
■ Reliez la borne V1 sur la phase L1.
■ Reliez la borne V2 sur la phase L2.
■ Reliez la borne V3 sur la phase L3.
■ Branchez le capteur de courant IN sur le neutre.
■ Branchez le capteur de courant I1 sur la phase L1.
■ Branchez le capteur de courant I2 sur la phase L2.
■ Branchez le capteur de courant I3 sur la phase L3.

Vérifiez toujours que la flèche du capteur de courant est dirigée vers la charge. Ainsi l'angle de phase sera correct pour les mesures de puissance et les autres mesures dépendant de la phase.

L1 L2 L3 N IN13I2I1 VNV3V2V1 VE/GND

Figure 29

4.1.6. RÉSEAUX D'ALIMENTATION À COURANT CONTINU

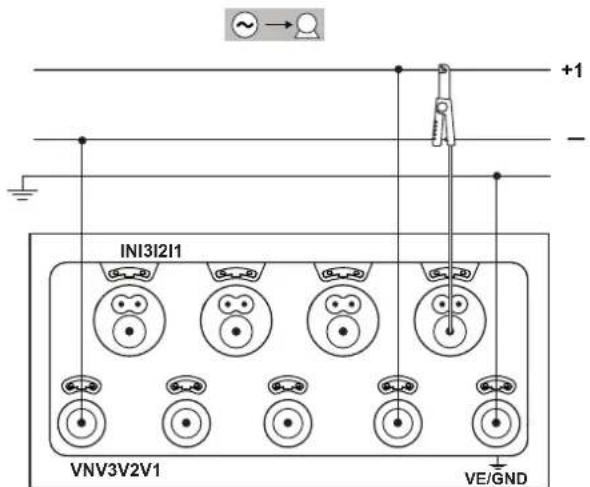

4.1.6.1. DC 2 fils : DC-2W

■ Reliez la borne N sur le conducteur commun.
■ Reliez la borne VE/GND à la terre.
■ Reliez la borne V1 sur le conducteur +1.
■ Branchez le capteur de courant IN sur le conducteur commun.
■ Branchez le capteur de courant I1 sur le conducteur +1.

Vérifiez toujours que la flèche du capteur de courant est dirigée vers la charge. Ainsi l'angle de phase sera correct pour les mesures de puissance et les autres mesures dépendant de la phase.

INI31211 VNV3V2V1 VE/GND

Figure 30

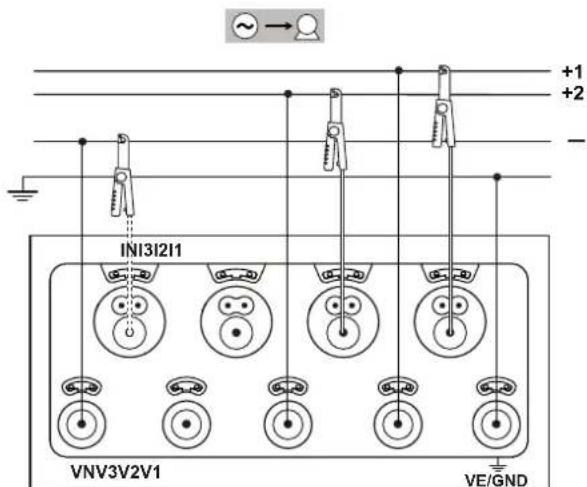

4.1.6.2. DC 3 fils : DC-3W

■ Reliez la borne N sur le conducteur commun.
■ Reliez la borne VE/GND à la terre.
■ Reliez la borne V1 sur le conducteur +1.
■ Reliez la borne V2 sur le conducteur +2.
■ Branchez le capteur de courant IN sur le conducteur commun.
■ Branchez le capteur de courant I1 sur le conducteur +1.
■ Branchez le capteur de courant 12 sur le conducteur +2.

Vérifiez toujours que la flèche du capteur de courant est dirigée vers la charge. Ainsi l'angle de phase sera correct pour les mesures de puissance et les autres mesures dépendant de la phase.

IN13I2I1 VNV3V2V1 VE/GND

Figure 31

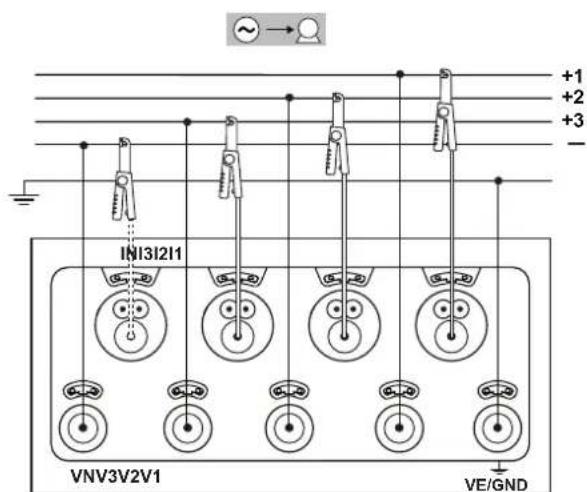

4.1.6.3. DC 4 fils : DC-4W

■ Reliez la borne N sur le conducteur commun.
■ Reliez la borne VE/GND à la terre.
■ Reliez la borne V1 sur le conducteur +1.
■ Reliez la borne V2 sur le conducteur +2.
■ Reliez la borne V3 sur le conducteur +3.
■ Branchez le capteur de courant IN sur le conducteur commun.
■ Branchez le capteur de courant I1 sur le conducteur +1.
■ Branchez le capteur de courant 12 sur le conducteur +2.
■ Branchez le capteur de courant 13 sur le conducteur +3.

Vérifiez toujours que la flèche du capteur de courant est dirigée vers la charge. Ainsi l'angle de phase sera correct pour les mesures de puissance et les autres mesures dépendant de la phase.

IN13I2I1 VNV3V2V1 VE/GND +1 +2 +3 -

Figure 32

4.2. ENREGISTREMENT

Pour démarrer un enregistrement :

■ Vérifiez qu'il y a bien une carte SD (non verrouillée et pas pleine) dans le PEL.

■ Appuyez sur la touche Sélection ☐ et maintenez l'appui. Les voyants REC et •) s'allument successivement pendant 3 secondes chacun.
■ Relâchez la touche Sélection pendant que la voyant REC est allumé. L'enregistrement démarre et le voyant REC se met à clignoter deux fois toutes les 5 secondes.

Pour arrêter l'enregistrement, procédez exactement de la même manière. Le voyant REC se met à clignoter une fois toutes les 5 secondes.

Il est possible de gérer les enregistrements à partir de PEL Transfer (voir § 5).

En cas de coupure secteur entraînant une extinction de l'appareil, la campagne de mesure redémarre lorsque l'appareil est rallumé.

4.3. MODES D'AFFICHAGE DES VALEURS MESURÉES

Le PEL possède 4 modes d'affichage représentés par les icônes en bas de l'afficheur. Pour passer d'un mode à l'autre, utilisez les touches ◀ ou ▶.

Icône Mode d'affichage
	Mode d'affichage des valeurs instantanées : tension (V), courant (I), puissance active (P), puissance réactive (Q), puissance apparente (S), fréquence (f), facteur de puissance (PF), tan Φ.
	Mode d'affichage de la puissance et de l'énergie : énergie active de la charge (Wh), énergie réactive de la charg (Varh), énergie apparente de la charge (VAh).
	Mode d'affichage des harmoniques en courant et en tension.
	Mode d'affichage des valeurs maximales : valeurs agrégées maximales des mesures et de l'énergie du dernier enregistrement.

Les affichages sont accessibles dès que le PEL est allumé mais les valeurs sont à zéro. Dès qu'il y a une présence de tension ou de courant sur les entrées, les valeurs se mettent à jour.

4.3.1. MODE DE MESURE

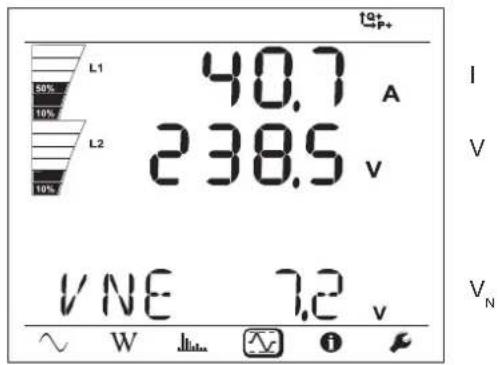

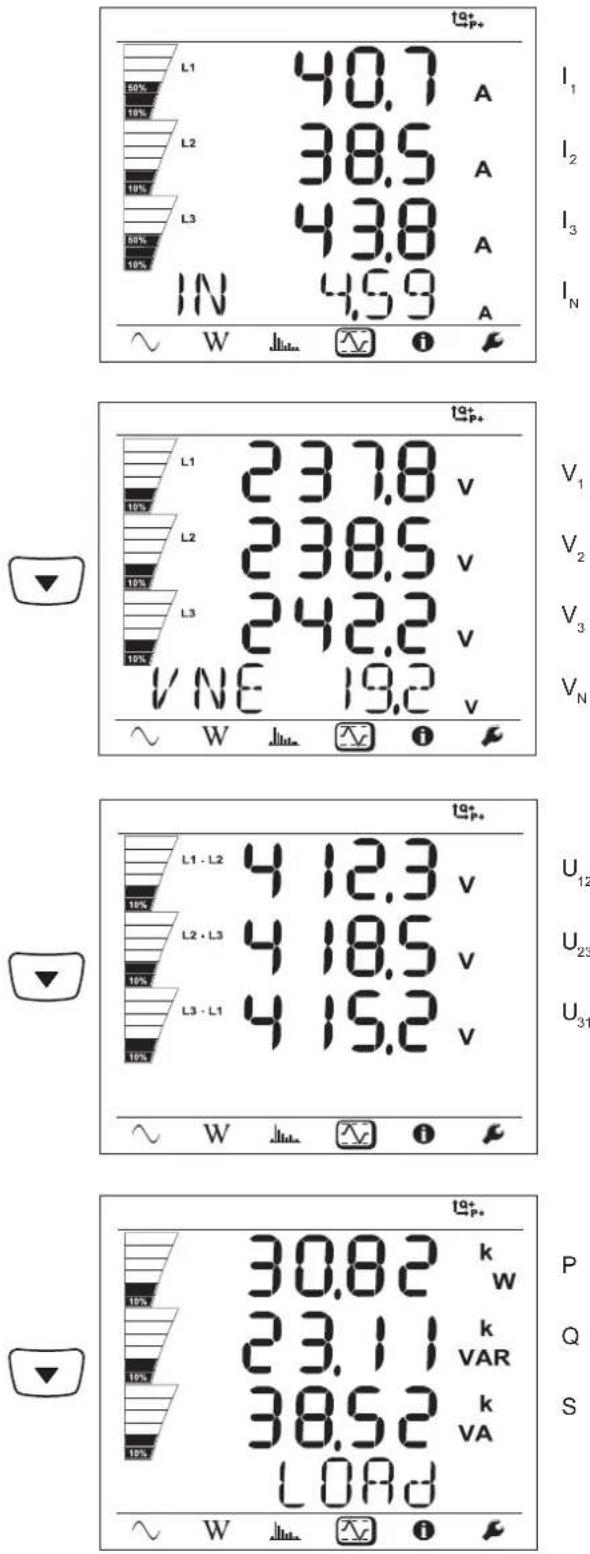

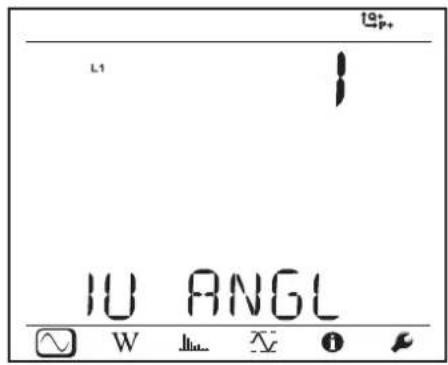

L'affichage dépend du réseau configuré. Appuyez sur la touche ▼ pour passer d'un écran au suivant.

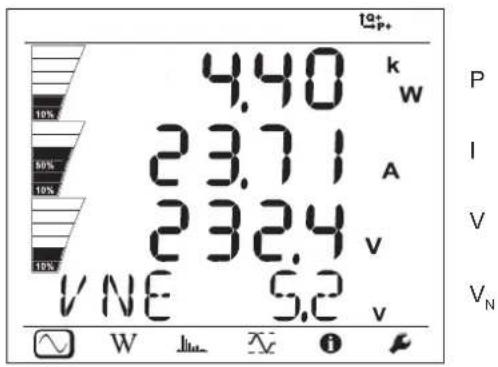

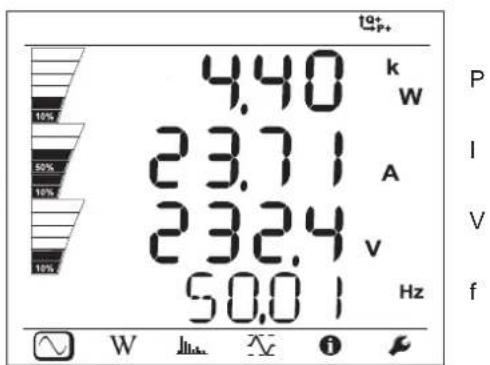

Monophasé 2 fils (1P-2W)

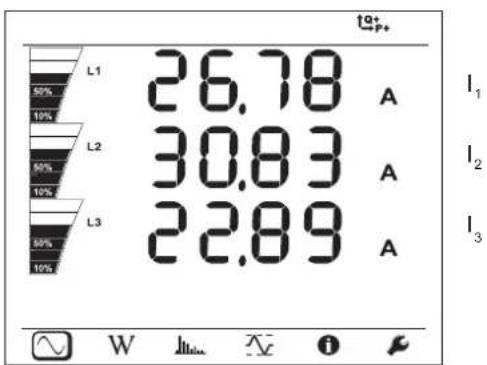

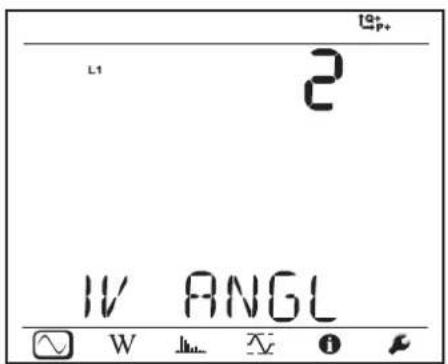

ta+ →p+ 4.40 k 10% 23.71 A 10% 23.24 v 10% V NE 5.2 v P I V VN

L1 2 IV ANGL

(I_1,V_1)

Triphasé 3 fils △ équilibré (3P-3WΔb)

I_1 I_2 I_3
U_12 U_23 U_31 f
P Q S PF

Triphasé 4 fils Y équilibré (3P-4WYb)

Les puissances affichées sont les puissances totales. L'énergie dépend de la durée, typiquement elle est disponible au bout de 10 ou 15 minutes ou au bout de la période d'agrégation.

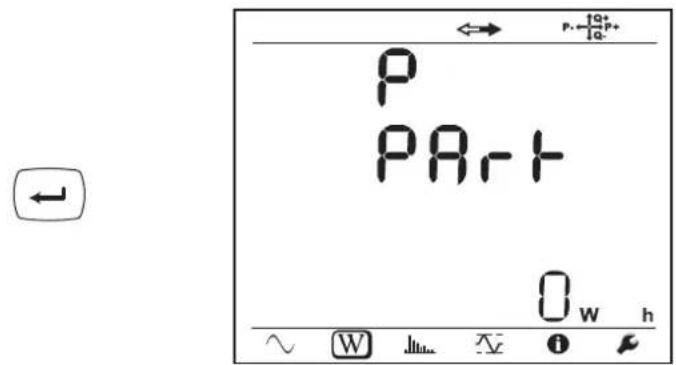

Appuyez sur la touche Entrée pendant plus de 2 secondes pour obtenir les puissances par quadrants (IEC 62053-23). L'afficheur indique PArt pour préciser que ce sont des valeurs partielles.

Appuyez sur la touche ▼ pour revenir à l'affichage des puissances totales.

Les écrans d'affichage sont différents selon que les réseaux soient alternatifs ou continus.

Réseaux alternatifs

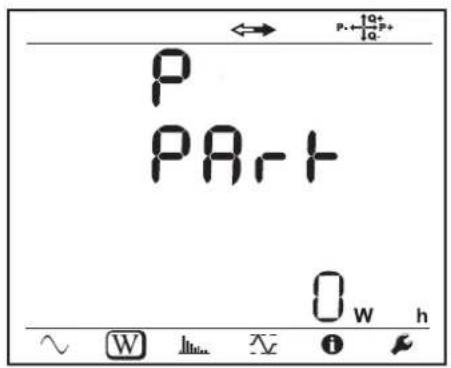

Ep+ : Énergie active totale consommée (par la charge) en kWh

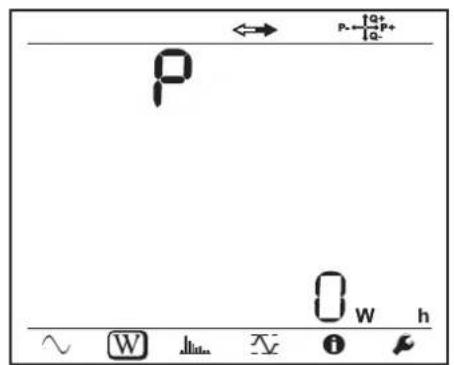

P 0 w h

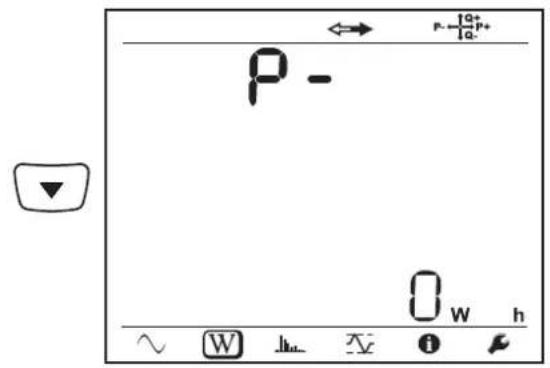

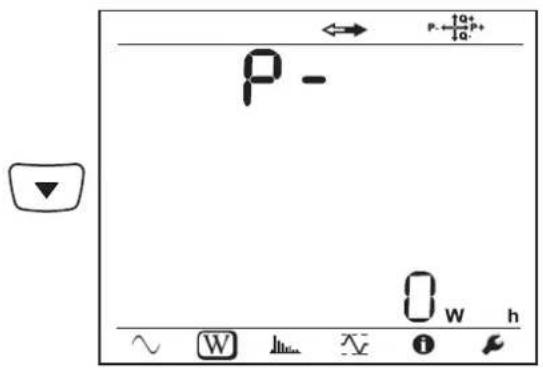

Ep- : Énergie active totale fournie (par la source) en kWh

P- 0 w h

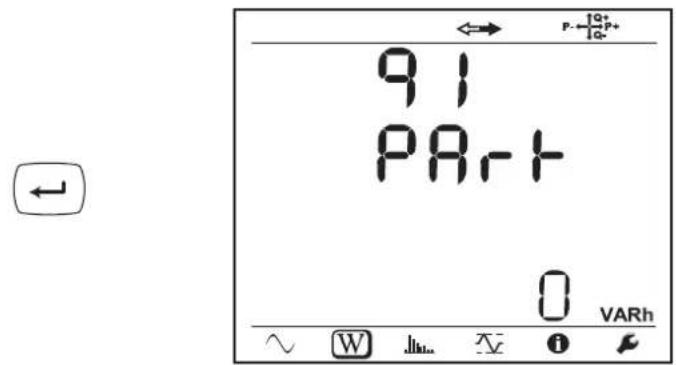

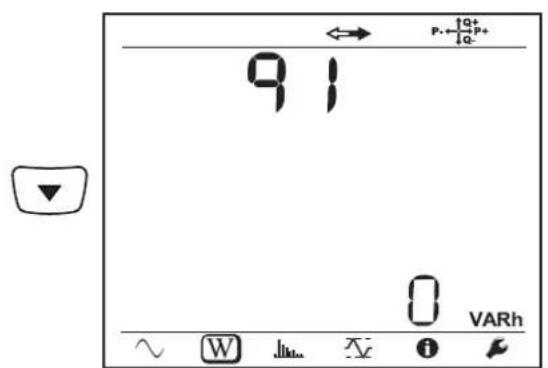

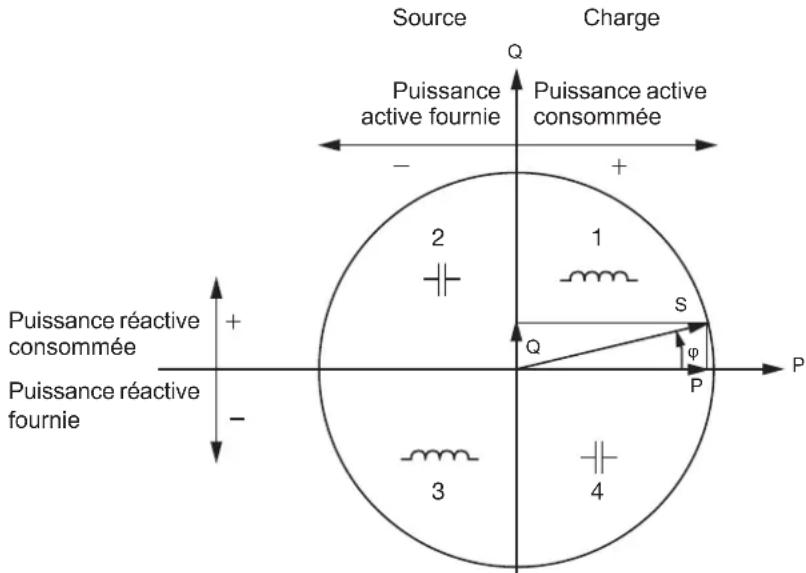

Eq1 : Énergie réactive consommée (par la charge) dans le quadrant inductif (quadrant 1) en kvarh.

9:1 0 VARh

91 PART 0 VARh

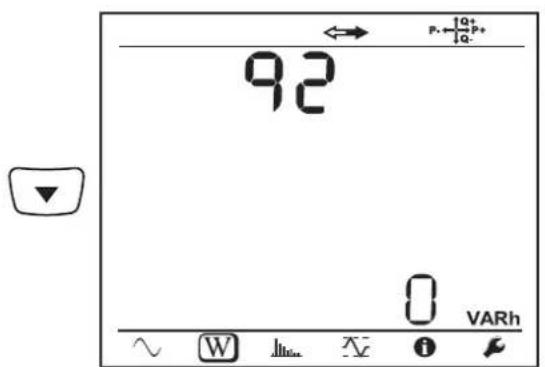

Eq2 : Énergie réactive fournie (par la source) dans le quadrant capacitif (quadrant 2) en kvarh.

92 0 VARh

92 PART 0 VARh

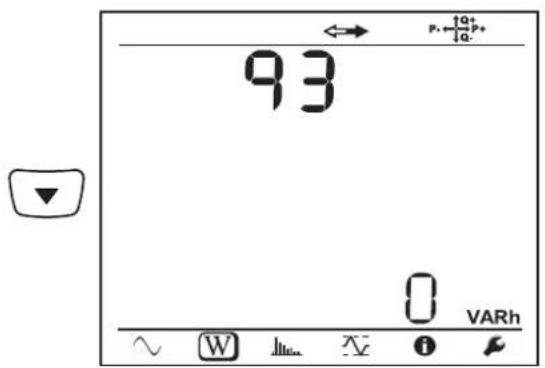

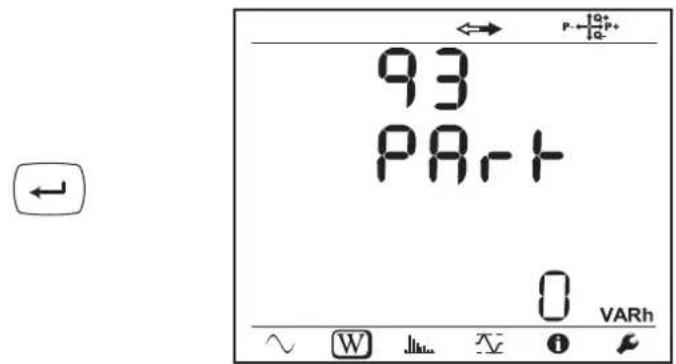

Eq3 : Énergie réactive fournie (par la source) dans le quadrant inductif (quadrant 3) en kvarh.

93 0 VARh

93 PART 0 VARh

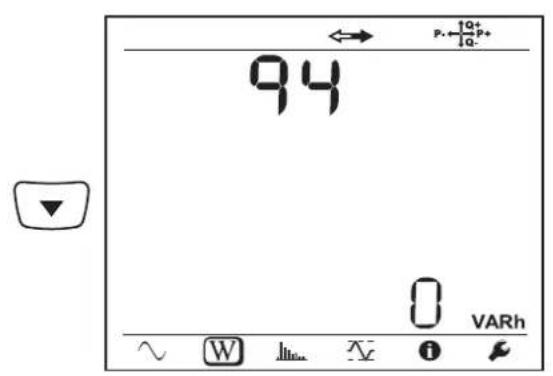

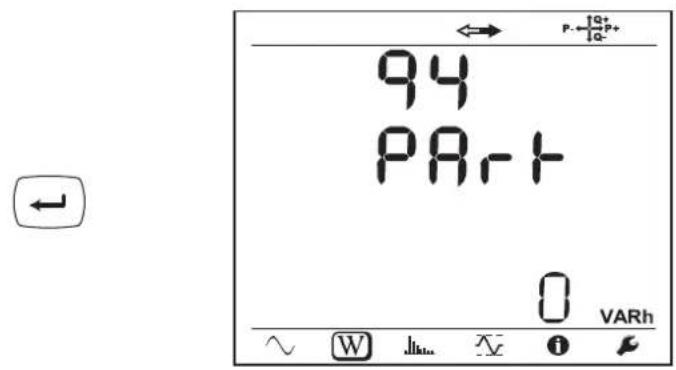

Eq4 : Énergie réactive consommée (par la charge) dans le quadrant capacitif (quadrant 4) en kvarh.

94 0 VARh

94 PART 0 VARh

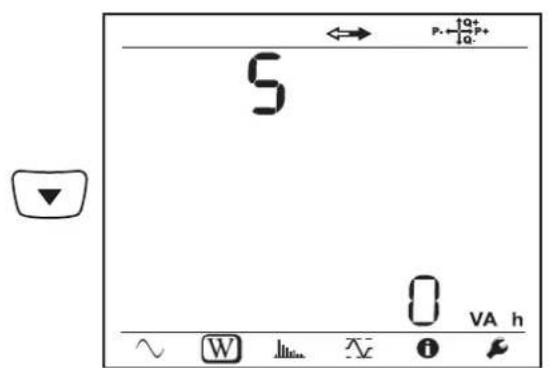

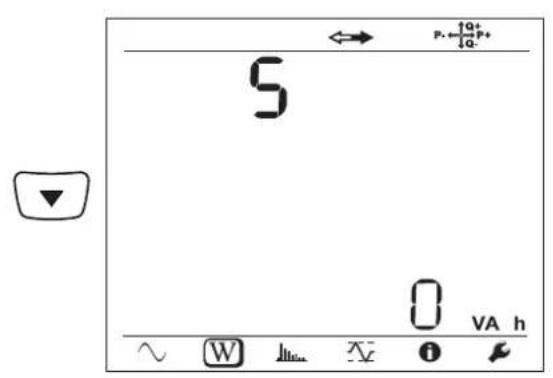

5 0 VA h

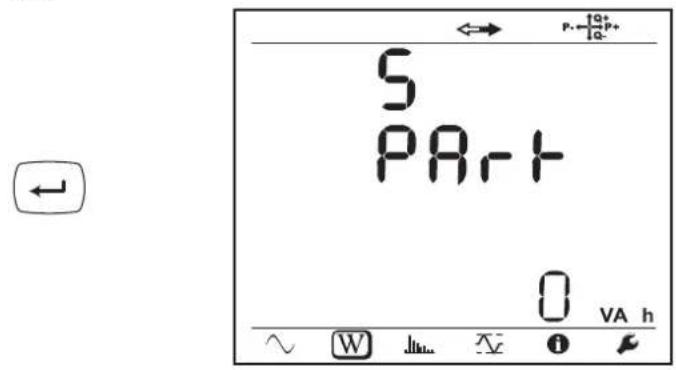

Es+ : Énergie apparente totale consommée (par la charge) en kVAh

5 PART 0 VA h

Es- : Énergie apparente totale fournie (par la source) en kVAh

5 0 VA h

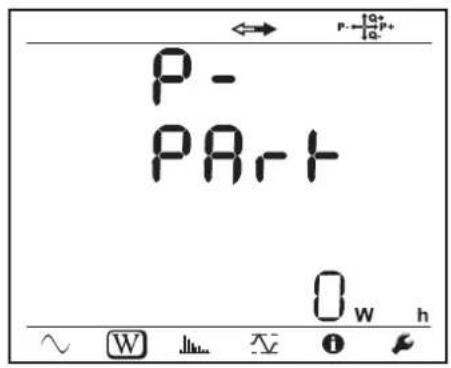

Ep+ : Énergie active totale consommée (par la charge) en kWh

Ep- : Énergie active totale fournie (par la source) en kWh

P- 0 w h

L'affichage dépend du réseau configuré.

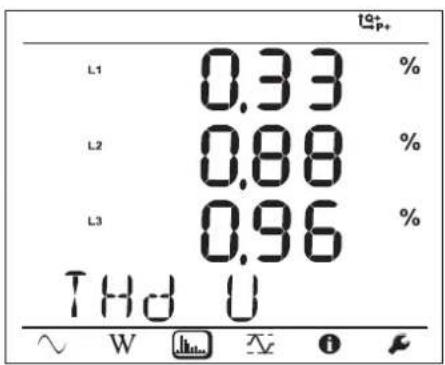

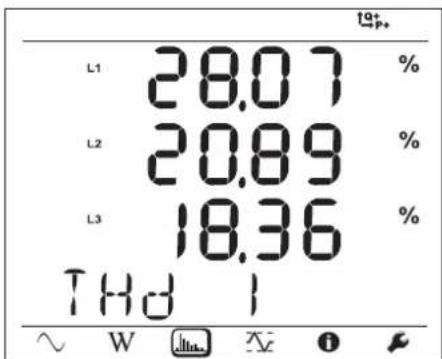

L'affichage des harmoniques n'est pas disponible pour les réseaux DC. L'afficheur indique «No THD in DC Mode».

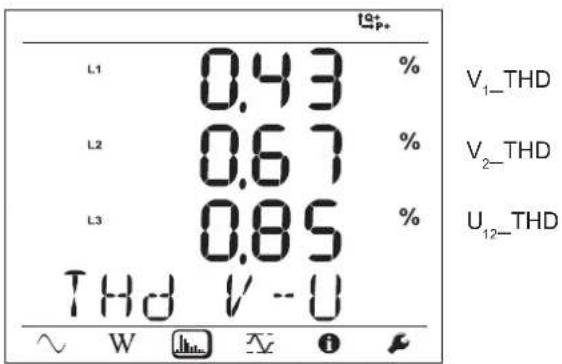

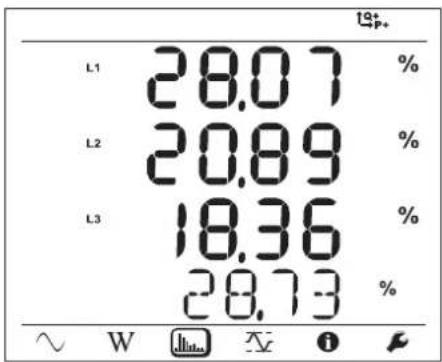

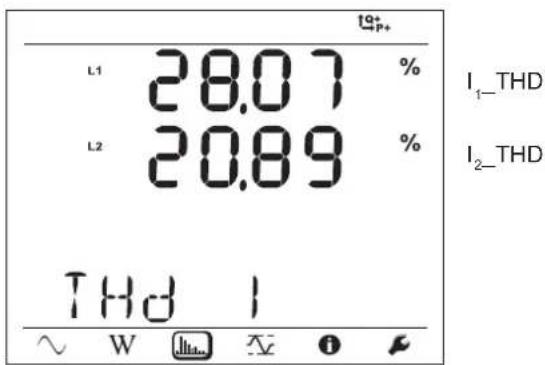

Monophasé 2 fils (1P-2W)

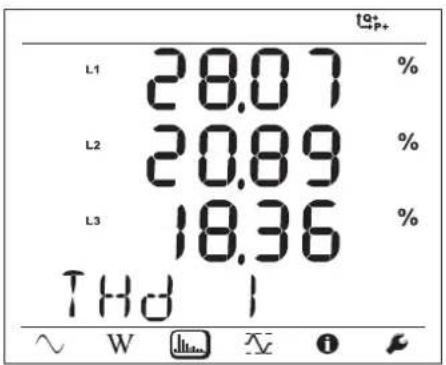

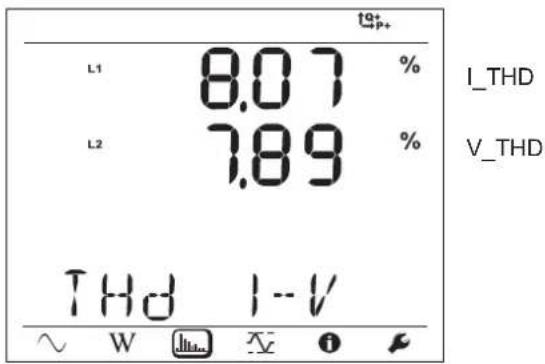

L1 8.07 % L2 7.89 % THD I-V ~ W W X 1 F I_THD V_THD

Biphasé 3 fils (1P-3W)

L1 28.07 % L2 20.89 % THD 1 I₁_THD I₂_THD ~ W W X 1 ↗

Triphasé 3 fils non équilibré (3P-3WΔ2, 3P-3WΔ3, 3P-3WO2, 3P-3WO3, 3P-3WY2, 3P-3WY3)

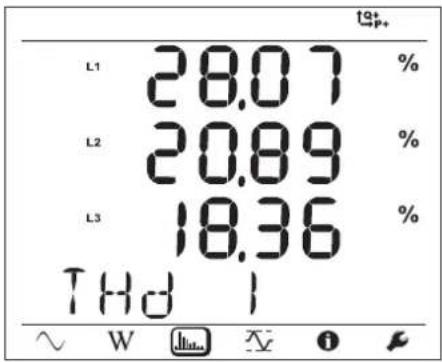

L1 28.07 % L2 20.89 % L3 18.36 % THd 1 ~ W 空 i ↗

I_1 -THD

I_2 -THD

I_3 -THD

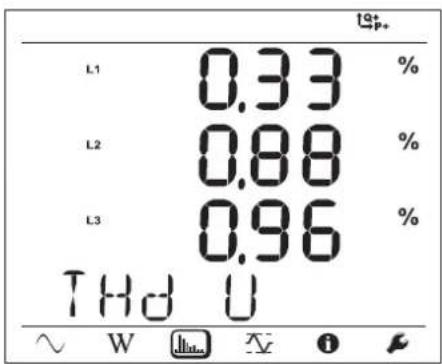

L1 0.33 % L2 0.88 % L3 0.96 % THd U ~ W [ ] X i

U_12 -THD

U_23 -THD

U_31 -THD

Triphasé 3 fils équilibré (3P-3W b)

L1 28.07 % L2 20.89 % L3 18.36 % THd 1 ~ W [ ] × ① ↗

I_1 -THD = I_3 -THD

I_2 -THD = I_3 -THD

I_3-THD

L1 0.33 % L2 0.88 % L3 0.96 % THd U ~ W [ ] △ i ↗

$$ \mathrm{U} _ {1 2} \text {-THD} $$

$$ U _ {2 3} - T H D = U _ {1 2} - T H D $$

$$ \mathrm{U} _ {3 1 -} \text { THD } = \mathrm{U} _ {1 2 -} \text { THD } $$

Triphasé 4 fils non équilibré (3P-4WY, 3P-4WY2, 3P-4WΔ, 3P-4WO)

L1 28.07 % L2 20.89 % L3 18.36 % 28.73 %

Triphasé 4 fils Y équilibré (3P-4WYb)

L1 28.07 % L2 20.89 % L3 18.36 % THd 1 ~ W [ ] △ i ↕

Selon l'option sélectionnée dans le PEL Transfer, il peut s'agir des valeurs agrégées maximales pour l'enregistrement en cours ou du dernier enregistrement, ou des valeurs agrégées maximales depuis la dernière remise à zéro.

L'affichage du maximum n'est pas disponible pour les réseaux continus. L'afficheur indique «No Max in DC Mode».

Monophasé 2 fils (1P-2W)

Triphasé 4 fils (3P-4WY, 3P-4WY2, 3P-4WΔ, 3P-4WO), 3P-4WYb)

I_1 I_2 I_3 I_N
Pour le réseau équilibré (3p-4WYb), I_N n'est pas affiché.
V_1 V_2 V_3 V_N
U_12 U_23 U_31
P Q S

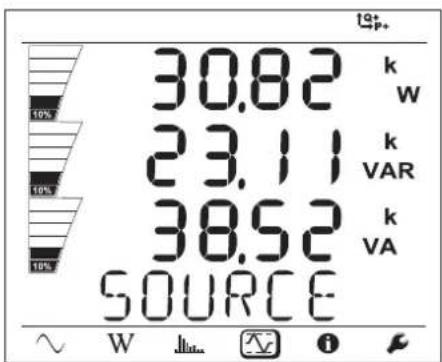

30.82 k w 23.11 k VAR 38.52 k VA SOURCE ~ W Jua. i

P Q S

5.1. LOGICIEL PEL TRANSFER

5.1.1. FONCTIONNALITÉS

Le logiciel PEL Transfer permet de :

■ Connecter l'appareil au PC soit par Wi-Fi, soit par USB ou soit par Ethernet.
- Configurer l'appareil : lui donner un nom, choisir la luminosité et le contraste de l'afficheur, bloquer ou débloquer la touche
Sélection Ⓗ de l'appareil, régler la date et l'heure, formater la carte SD, etc.

■ Configurer la communication entre l'appareil et le PC.
- Configurer la mesure : choisir le réseau de distribution, le rapport de transformation, la fréquence, les rapports de transformation des capteurs de courant.
- Configurer les enregistrements : choisir leurs noms, leur durée, leur date de début et de fin, la période d'agrégation, l'enregistrement ou non des valeurs «1s» et des harmoniques.
■ Gérer les compteurs d'énergie, du temps de marche de l'appareil, du temps de la présence de tension sur les entrées mesure, du temps de la présence de courant sur les entrées mesure, etc.
■ Gérer les envois de rapports périodiques par mail.

Le PEL transfert permet aussi d'ouvrir les enregistrements, de les télécharger sur le PC, de les exporter vers un tableur, de voir les courbes correspondantes, de créer des rapports et de les imprimer.

Il permet aussi de mettre le logiciel interne de l'appareil à jour lorsqu'une nouvelle mise à jour est disponible.

5.1.2. INSTALLATION DE PEL TRANSFER

Ne connectez pas l'appareil au PC avant d'avoir installé les logiciels et les pilotes.

1. Téléchargez la dernière version de PEL Transfer sur notre site Internet : www.chauvin-arnoux.com

Lancez setup.exe. Puis suivez les instructions d'installation.

Vous devez disposer des droits administrateur sur votre PC pour installer le logiciel PEL Transfer.

1. Un message d'avertissement similaire à celui ci-dessous apparaît. Cliquez sur OK.

DataView - InstallShield Wizard Veuillez attendre la fin de l'installation de DataView avant de connecter le câble USB de l'appareil. Si le cordon USB est connecté à l'appareil, veuillez le retirer avant de poursuivre. OK

Figure 34

L'installation des pilotes peut prendre un peu de temps. Windows peut même indiquer que le programme ne répond plus, alors qu'il fonctionne tout de même. Attendez que ce soit terminé.

1. Lorsque l'installation des pilotes est terminée, la boîte de dialogue Installation réussie s'affiche. Cliquez sur OK.
2. La fenêtre Install Shield Wizard terminé s'affiche ensuite. Cliquez sur Terminer.
3. Une boîte de dialogue Question s'ouvre. Cliquez sur Oui pour lire la procédure de branchement de l'appareil sur le port USB de l'ordinateur.

La fenêtre du navigateur reste ouverte. Vous pouvez sélectionner une autre option à télécharger (par exemple Adobe Reader), ou des notices de fonctionnement à lire, ou fermer la fenêtre.

1. Si nécessaire, redémarrez l'ordinateur.

Un raccourci a été ajouté à votre bureau ou dans le répertoire Dataview.

Vous pouvez maintenant ouvrir PEL Transfer et connecter votre PEL à l'ordinateur.

Pour des informations contextuelles sur l'utilisation de PEL Transfer, reportez-vous au menu Aide du logiciel.

5.2. APPLICATION PEL

L'application Android possède une partie des fonctionnalités du logiciel PEL Transfer.

Elle vous permet de vous connecter à votre appareil à distance.

Recherchez l'application en tapant PEL Chauvin Arnoux.

Installez l'application sur votre smartphone ou sur votre tablette.

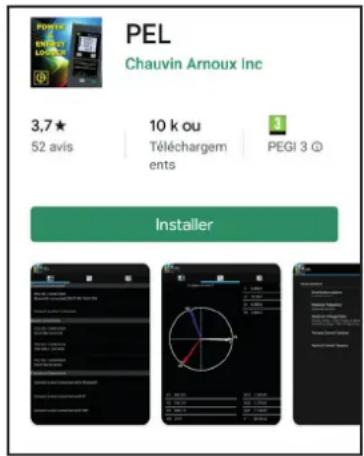

PEL

PEL Chauvin Arnoux Inc 3,7★ 52 avis 10 k ou Téléchargem ents PEGI 3 Q Installer

L'application comporte 3 onglets.

permet de connecter l'appareil :

soit par Ethernet. Connectez votre appareil au réseau Ethernet à l'aide d'un cordon puis entrez son adresse IP (voir § 3.6), le port et le protocole réseau (informations disponibles dans PEL Transfer). Puis connectez-vous.

■ soit par le serveur IRD (DataViewSync™). Entrez le numéro de série du PEL (voir § 3.6) et le mot de passe (information disponible dans PEL Transfer). puis connectez-vous.

permet d'afficher les mesures sous forme de diagramme de Fresnel.

Faites glisser l'écran vers la gauche pour obtenir les valeurs de tension, de courant, de puissance, d'énergie, les informations moteur (vitesse de rotation, couple), etc.

permet de :

• Configurer les enregistrements : choisir leurs noms, leur durée, leur date de début et de fin, la période d'agrégation, l'enregistrement ou non des valeurs «1s» et des harmoniques.
• Configurer la mesure : choisir le réseau de distribution, le rapport de transformation, la fréquence, les rapports de transformation des capteurs de courant.
• Configurer la communication entre l'appareil et le smartphone ou la tablette.
• Configurer l'appareil : régler la date et l'heure, formater la carte SD, bloquer ou débloquer la touche Sélection ☐, renseigner les informations moteur, et afficher les informations sur l'appareil.

6. CARACTÉRISTIQUES TECHNIQUES

Les incertitudes sont exprimées en % de la lecture (R) et un offset :

± (a % R + b)

6.1. CONDITIONS DE RÉFÉRENCE

Paramètre Conditions de référence
Température ambiante 23 ± 2 °C
Humidité relative 45% HR à 75% HR
Tension Pas de composante DC dans l'AC,	pas de composante AC dans le DC (< 0.1 %)
Courant Pas de composante DC dans l'AC,	pas de composante AC dans le DC (< 0.1 %)
Fréquence réseau 50 Hz ± 0,1 Hz et 60 Hz	± 0,1 Hz
Déphasage tension-courant 0° (puissance active) ou 90° (puissance réactive)
Harmoniques < 0.1%
Déséquilibre de tension 0%
Préchauffage L'appareil doit être sous tens on depuis au moins une heure.
Mode commun L'appareil est alimenté par la batterie, l'USB est déconnectée.
Champ magnétique 0 AAc/m
Champ électrique 0 VAc/m

Tableau 6

6.2. CARACTÉRISTIQUES ÉLECTRIQUES

6.2.1. ENTRÉES TENSION

Plage de fonctionnement : jusqu'à 1 000 VRMS pour les tensions phase-neutre, les tensions entre phases et la tension neutre-terre de 42,5 à 69 Hz (600 VRMS de 340 à 460 Hz) et jusqu'à 1 000 VDC.

Les tensions phase-neutre inférieures à 2 V et les tensions entre phases inférieures 23 V sont mises à zéro.

Impédance d'entrée : 1908 kΩ (phase-neutre et neutre-terre)

Surcharge maximale : 1 100 VRMS

6.2.2. ENTRÉES COURANT

Les sorties des capteurs de courant sont des tensions.

Plage de fonctionnement : 5 μV à 1,2 V (1V = Inom) avec un facteur de crête = √2

Impédance d'entrée : 1 MΩ (sauf capteurs de courant AmpFlex® / MiniFlex) :

12,4 kΩ (capteurs de courant AmpFlex®/ MiniFlex)

Surcharge maximale : 1,7 V

6.2.3. INCERTITUDE INTRINSÈQUE (HORS CAPTEURS DE COURANT)

Ces incertitudes des tableaux suivants sont données pour les valeurs «1 s» et agrégées. Pour les mesures «200 ms», les valeurs d'incertitudes doivent être doublées

6.2.3.1. Spécifications à 50/60 Hz

Quantités Gamme de mesure Incertitude intrinsèque
Fréquence (f) [42,5; 69 Hz] ± 0,1 Hz
Tension phase-neutre (V) [10 V; 1000 V] ± 0.2% R ± 0,2 V
Tension neutre-terre ( V_PE ) [10 V; 1000 V] ± 0.2% R ± 0,2 V
Tension phase-phase (U) [17 V; 1700 V] ± 0.2% R ± 0,4 V
Courant (I) [0,2% Inom; 120% Inom] ± 0.2% R ± 0,02% Inom
Courant de neutre ( I_N ) [0,2% Inom; 120% Inom] ± 0.2% R ± 0,02% Inom
Puissance active (P)kW	PF = 1V = [100 V; 1000 V]I = [5% Inom; 120 % Inom]	± 0,5% R ± 0,005% Pnom
	PF = [0,5 inductif; 0,8 capacitif]V = [100 V; 1000 V]I = [5% Inom; 120 % Inom]	± 0,7% R ± 0,007% Pnom
Puissance réactive (Q)kvar	Sin φ = 1V = [100 V; 1000 V]I = [5% Inom; 120 % Inom]	± 1% R ± 0,01% Qnom
	Sin φ = [0,5 inductif; 0,5 capacitif]V = [100 V; 1000 V]I = [5% Inom; 120 % Inom]	± 1,5% R ± 0,01% Qnom
	Sin φ = [0,5 inductif; 0,5 capacitif]V = [100 V; 1000 V]I = [5% Inom; 120 % Inom]	± 3,5% R ± 0,03% Qnom
	Sin φ = [0,25 inductif; 0,25 capacitif]V = [100 V; 1000 V]I = [10% Inom; 120 % Inom]	± 1,5% R ± 0,015% Qnom
Puissance apparente (S)kVA	V = [100 V; 1000 V]I = [5% Inom; 120 % Inom]	± 0,5% R ± 0,005% Snom
Facteur de puissance (PF)	PF = [0,5 inductif; 0,5 capacitif]V = [100 V; 1000 V]I = [5% Inom; 120 % Inom]	± 0,05
	PF = [0,2 inductif; 0,2 capacitif]V = [100 V; 1000 V]I = [5% Inom; 120 % Inom]	± 0,1
tan Φ	tan Φ = [√3 inductif; √3 capacitifV = [100 V; 1000 VI = [5% Inom; 120 % Inom]	± 0,02
	tan Φ = [3,2 inductif; 3,2 capacitifV = [100 V; 1000 VI = [5% Inom; 120 % Inom]	± 0,05
Énergie active (Ep)kWh	PF = 1V = [100 V; 1000 VI = [5% Inom; 120 % Inom]	± 0,5% R
	PF = [0,5 inductif; 0,8 capacitif]V = [100 V; 1000 VI = [10% Inom; 120 % Inom]	± 0,7 % R
Énergie réactive (Eq)kvarh	sin φ = 1V = [100 V; 1000 VI = [5% Inom; 120 % Inom]	± 1,5% R
	sin φ = [0,5 inductif; 0,5 capacitif]V = [100 V; 1000 VI = [5% Inom; 120 % Inom]	± 2% R
Énergie apparente (Es)kVAh	V = [100 V; 1000 VI = [5% Inom; 120 % Inom]	± 0,5% R

Quantités Gamme de mesure Incertitude intrinsèque
THD%	PF = 1 V = [100 V; 1000 V] I = [10 % Inom; 120 % Inom]	± 1% R

Tableau 7

■ Inom est la valeur du courant mesuré pour une sortie du capteur de courant de 1 V.
■ Pnom et Snom sont les puissances active et apparente pour V = 1 000 V, I = Inom et PF = 1.
■ Qnom est la puissance réactive pour V = 1 000 V, I = Inom et sin φ = 1.
L'incertitude intrinsèque pour les entrées de courant est spécifiée pour une entrée en tension isolée de 1 V, correspondant à Inom. Il faut lui rajouter l'incertitude intrinsèque du capteur de courant utilisé pour connaître l'incertitude totale de la chaîne de mesure. Pour les capteurs de courant AmpFlex® et MiniFlex, il faut utiliser l'incertitude intrinsèque donnée dans le Tableau 21.
S'il n'y a pas de capteur de courant, l'incertitude intrinsèque pour le courant de neutre est la somme des incertitudes intrin-sèques sur I1, I2 et I3.

6.2.3.2. Spécifications à 400 Hz

Quantités Gamme de mesure Incertitude intrinsèque
Fréquence (f) [340 Hz ; 460 Hz] ± 0,3 Hz
Tension phase-neutre (V) [10 V ; 600 V] ± 0,2% R ± 0,5 V
Tension neutre-terre ( V_PE ) [4 V ; 600 V] ± 0,2% R ± 0,5 V
Tension phase-phase (U) [17 V ; 600 V] ± 0,2% R ± 1 V
Courant (I)	[0,2% Inom ; 120% Inom]	± 0,5% R ± 0,05 % Inom
Courant de neutre ( I_N )	[0,2% Inom ; 120% Inom]	± 0,5% R ± 0,05 % Inom
Puissance active (P)kW	PF = 1V = [100 V ; 600 V]I = [5% Inom ; 120% Inom]	±2% R ± 0,02% P_nom^1
	PF = [0,5 inductif ; 0,8 capacitif]V = [100 V ; 600 V]I = [5% Inom ; 120% Inom]	±3% R ± 0,03% P_nom^1
Énergie active (Ep)kWh	PF = 1V = [100 V ; 600 V]I = [5% Inom ; 120% Inom]	± 2% R

Tableau 8

■ Inom est la valeur du courant mesuré pour une sortie du capteur de courant de 1 V.
■ Pnom est la puissance active pour V = 600 V, I = Inom et PF = 1.
L'incertitude intrinsèque pour les entrées de courant (I) est spécifiée pour une entrée en tension isolée de 1 V nominal, correspondant à Inom. Il faut lui rajouter l'incertitude intrinsèque du capteur de courant utilisé pour connaître l'incertitude totale de la chaîne de mesure. Pour les capteurs de courant AmpFlex® et MiniFlex, il faut utiliser l'incertitude intrinsèque donnée dans le Tableau 21.
■ S'il n'y a pas de capteur de courant, l'incertitude intrinsèque pour le courant de neutre est la somme des incertitudes intrin-sèques sur I1, I2 et I3.
■ Pour les capteurs de courant AmpFlex® et MiniFlex, le courant maximal est limité à 60% Inom à 50/60 Hz.
■ 1 : Valeur indicative.

6.2.3.3. Spécifications en DC

Quantités Gamme de mesure Incertitude intrinsèque typique
Tension (V) V = [100 V ; 1000 V] ± 0,2% R ± 0,2 V
Tension neutre-terre (VPE) V = [2 V ; 1000 V] ± 0,2% R ± 0,2 V
Courant (I) I = [5% Inom ; 120% Inom] ± 0,2% R ± 0,02% Inom
Courant de neutre (IN) I = [5% Inom ; 120% Inom] ± 0,2% R ± 0,02% Inom
Puissance (P)kW	V = [100 V ; 1000 V]I = [5% Inom ; 120% Inom]	± 0,5% R ± 0,005% Pnom
Énergie (Ep)kWh	V = [100 V ; 1000 V]I = [5% Inom ; 120% Inom]	± 1% R

Tableau 9

■ Inom est la valeur du courant mesuré pour une sortie du capteur de courant de 1 V.
■ Pnom est la puissance pour V = 600 V, I = Inom
■ L'incertitude intrinsèque pour les entrées de courant (I) est spécifiée pour une entrée en tension isolée de 1 V nominal, correspondant à Inom. Il faut lui rajouter l'incertitude intrinsèque du capteur de courant utilisé pour connaître l'incertitude totale de la chaîne de mesure.
S'il n'y a pas de capteur de courant, l'incertitude intrinsèque pour le courant de neutre est la somme des incertitudes intrin-sèques sur I1, I2 et I3.

6.2.3.4. Température

Pour V, U, I, P, Q, S, PF et E:

■ 300 ppm/°C, avec 5% < I < 120% et PF = 1
■ 500 ppm/°C, avec 10% < I < 120% et PF = 0,5 inductif

Offset en DC

■ V : 10 mV/°C typique
■ I : 30 ppm x Inom /°C typique

6.2.3.5. Réjection du mode commun

La réjection du mode commun sur le neutre est de 140 dB typique.

Par exemple, une tension de 230 V appliquée sur le neutre ajoutera 23 μV sur la sortie des capteurs de courant AmpFlekMiniFlex, ce qui fait une erreur de 230 mA à 50 Hz. Sur les autres capteurs de courant, cela fera une erreur supplémentaire de 0,01% Inom.

6.2.3.6. Influence du champ magnétique

Pour entrées courant où sont branchés des capteurs de courant flexible MiniFlex ou AmpFlex®: 10 mA/A/m typique à 50/60 Hz.

6.2.4. CAPTEURS DE COURANT

6.2.4.1. Précautions d'utilisation

Reportez-vous à la fiche de sécurité ou à la notice de fonctionnement fournie avec vos capteurs de courant.

Les pinces ampèremétriques et les capteurs de courant flexibles servent à mesurer le courant circulant dans un câble sans ouvrir le circuit. Ils isolent également l'utilisateur des tensions dangereuses présentes sur le circuit.

Le choix du capteur de courant à utiliser dépend du courant à mesurer et du diamètre des câbles.

Lorsque vous installez des capteurs de courant, dirigez la flèche qui se trouve sur le capteur vers la charge.

Seuls les capteurs de courant AmpFlex® A196A, les capteurs de courant MiniFlex MA196 et les cordons de tension verrouillables assurent l'étanchéité (IP67 lorsque l'appareil est fermé).

6.2.4.2. Caractéristiques

Les gammes de mesure sont celles des capteurs de courant. Parfois, elles peuvent différer de celles du PEL. Consultez la notice de fonctionnement fournie avec le capteur de courant.

a) AmpFlex® A196A ou AmpFlex® A193

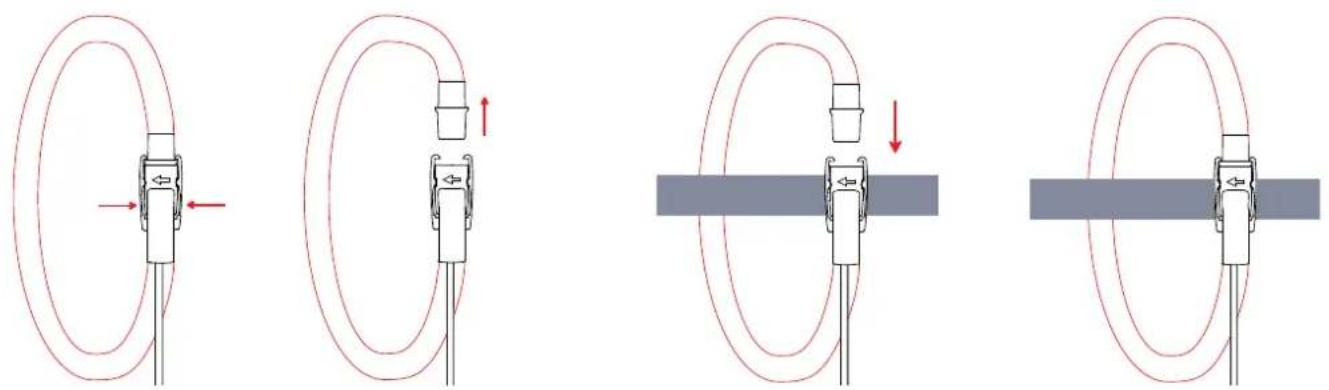

■ Appuyez sur les 2 côtés du dispositif d'ouverture pour ouvrir le tore flexible. Ouvrez-le, puis placez-le autour du conducteur parcouru par le courant à mesurer (un seul conducteur par tore).

Figure 35

■ Refermez le tore. Il faut entendre le «clic». Pour une meilleure qualité de mesure, centrez le conducteur au milieu du tore et de rendez celui-ci aussi circulaire que possible.
■ Pour débrancher le capteur de courant, ouvrez-le et retirez-le du conducteur. Débranchez ensuite le capteur de courant de l'appareil.

AmpFlex® A196A (étanches IP 67) et AmpFlex® A193
Gamme nominale 100 / 400 / 2 000 / 10 000 AAC
Gamme de mesure 0,2 à 12 000 AAC
Diamètre maximal d'enserrage (suivant modèle)	A196A : Longueur = 610 mm; ∅ = 170 mmA193 : Longueur = 450 mm; ∅ = 120 mmA193 : Longueur = 800 mm; ∅ = 235 mm
Influence de la position du conduc- teur dans le capteur	≤ 2 % partout et ≤ 4 % près de l'encliquetage
Influence d'un conducteur adjacent parcouru par un courant AC	>40 dB typique à 50/60 Hz partout et >33 dB près de l'encliquetage
Sécurité IEC 61010-2-032, degré de pollution 2, 1000 V CAT IV

Tableau 10

Remarque : Les courants < 0,05 % de la gamme nominale seront mis à zéro. Les gammes nominales sont réduites à 50 / 200 / 1 000 / 5 000 AAC à 400 Hz.

MiniFlex MA196
Gamme nominale 100 / 400 / 2 000	AAC
Gamme de mesure 200 mA à 2 400	AAC
Diamètre maximal d'enserrage	Longueur = 250 mm; ∅ = 70 mm (MA 193 uniquement)Longueur = 350 mm; ∅ = 100 mm
Influence de la position du conduc- teur dans le capteur	≤ 1,5 % typique, 2,5% au maximum
Influence d'un conducteur adjacent parcouru par un courant AC	>40 dB typique à 50/60 Hz pour un conducteur au contact du capteur et >33 dB près de l'encliquetage
Sécurité IEC 61010-2-032, degré de	pollution 2, 600 V CAT IV, 1000 V CAT III

Tableau 11

Remarque : Les courants < 0,05 % de la gamme nominale seront mis à zéro. Les gammes nominales sont réduites à 50 / 200 / 1 000 / 5 000 AAC à 400 Hz.

c) MiniFlex MA194

MiniFlex MA194
Gamme nominale 100 / 400 / 2 000	/ 10 000 AAC (pour le modèle 1000 mm)
Gamme de mesure 50 mA à 2 400	AAC
Diamètre maximal d'enserrage	Longueur = 250 mm; ∅ = 70 mmLongueur = 350 mm; ∅ = 100 mmLongueur = 1 000 mm, ∅ = 320 mm
Influence de la position du conduc- teur dans le capteur	≤ 2,5 %
Influence d'un conducteur adjacent parcouru par un courant AC	> 40 dB typique à 50/60 Hz pour un conducteur au contact du capteur et > 33 dB près de l'encliquetage
Sécurité IEC 61010-2-032, degré de	pollution 2, 600 V CAT IV, 1000 V CAT III

Tableau 12

Remarque : Les courants < 0,05 % de la gamme nominale seront mis à zéro. Les gammes nominales sont réduites à 50 / 200 / 1 000 / 5 000 AAC à 400 Hz. Le calibre 10 000 A fonctionne sous réserve d'arriver à enserrer le conducteur dans le capteur MiniFlex.

d) Pince PAC93

Remarque : Les calculs de puissance sont mis à zéro lors du réglage du zéro du courant.

Pince PAC93
Gamme nominale	1000 AAc, 1300 Adc
Gamme de mesure 1 à 1000 AAc, 1	à 1300 APEAK AC+DC
Diamètre maximal d'enserrage	Un conducteur de 42 mm ou deux de 25,4 mm, ou deux barres de bus 50 x 5 mm
Influence de la position du conduc- teur dans la pince	< 0,5%, de DC à 440 Hz
Influence d'un conducteur adjacent parcouru par un courant AC	>40 dB typique à 50/60 Hz
Sécurité IEC 61010-2-032, degré de	pollution 2, 300 V CAT IV, 600 V CAT III

Tableau 13

Remarque : Les courants < 1 AAC/DC seront mis à zéro dans les réseaux alternatifs.

e) Pince C193

Pince C193
Gamme nominale 1000 AAc pour f ≤	10 kHz
Gamme de mesure	1 A à 1200 AAc max (I >1000 A pendant 5 minutes au maximum)
Diamètre maximal d'enserrage 52 m	m
Influence de la position du conduc- teur dans la pince	< 0,5%, de DC à 440 Hz
Influence d'un conducteur adjacent parcouru par un courant AC	>40 dB typique à 50/60 Hz
Sécurité	IEC 61010-2-032, degré de pollution 2, 600 V CAT IV, 1000 V CAT III

Tableau 14

Remarque : Les courants < 0,5 A seront mis à zéro.

f) Pince MN93

Pince MN93
Gamme nominale 200 AAc pour f ≤	10 kHz
Gamme de mesure 0,5 à 240 AAc max (I >200 A non permanent)
Diamètre maximal d'enserrage 20 m	m
Influence de la position du conduc- teur dans la pince	< 0,5%, à 50/60 Hz
Influence d'un conducteur adjacent parcouru par un courant AC	>35 dB typique à 50/60 Hz
Sécurité IEC 61010-2-032, degré de pollution 2, 300 V CAT IV, 600 V CAT III

Tableau 15

Remarque : Les courants < 100 mA seront mis à zéro.

g) Pince MN93A

Pince MN93A
Gamme nominale 5 A et 100 AAC
Gamme de mesure	Calibre 5 A : 0,005 à 6 AAC maxCalibre 100 A : 0.2 à 120 AAC max
Diamètre maximal d'enserrage 20 mm
Influence de la position du conduc- teur dans la pince	< 0,5%, à 50/60 Hz
Influence d'un conducteur adjacent parcouru par un courant AC	>35 dB typique à 50/60 Hz
Sécurité IEC 61010-2-032, degré de pollution 2, 300 V CAT IV, 600 V CAT III

Tableau 16

La gamme 5 A des pinces MN93A est adaptée pour les mesures de courants secondaires de transformateurs de courant.

Remarque : Les courants < 2,5 mA × rapport sur la gamme 5 A et < 50 mA sur la gamme 100 A seront mis à zéro.

h) Pince E94

Pince E94
Gamme nominale	10 AAC/DC, 100 AAC/DC
Gamme de mesure 0,01 à 100 AAc/DC
Diamètre maximal d'enserrage 11,8 mm
Influence de la position du conduc- teur dans la pince	< 0,5%
Influence d'un conducteur adjacent parcouru par un courant AC	>33 dB typique, du DC à 1 kHz
Sécurité	IEC/EN 61010-2-032 ou BS/IEC/EN 61010-2-032, degré de pollution 2, 300 V CAT IV, 600 V CAT III

Tableau 17

Remarque : Les courants < 50 mA seront mis à zéro dans les réseaux alternatifs.

i) Pinces J93

Pinces J93
Gamme nominale	3500 AAC, 5000 ADC
Gamme de mesure 50 - 3 500 AAc;	50 - 5 000 ADC
Diamètre maximal d'enserrage 72 mm
Influence de la position du conduc- teur dans la pince	< ± 2%
Influence d'un conducteur adjacent parcouru par un courant AC	>35 dB typique, du DC à 2 kHz
Sécurité IEC 61010-2-032, degré de	pollution 2, 600 V CAT IV, 1000 V CAT III

Tableau 18

Remarque : Les courants < 5 A seront mis à zéro dans les réseaux alternatifs.

j) Boîtier adaptateur 5 A et Essailec®

Boîtier adaptateur 5 A et Essailec®
Gamme nominale 5 AAC
Gamme de mesure 0,005 à 6 AAC
Nombre d'entrée pour transformateur 3
Sécurité IEC 61010-2-030 degré de pollution 2, 300 V CAT III

Tableau 19

Remarque : Les courants < 2,5 mA seront mis à zéro.

Les incertitudes intrinsèques des mesures du courant et de la phase doivent être ajoutées aux incertitudes intrinsèques de l'appareil pour la grandeur concernée : puissance, énergies, facteurs de puissance, tan Φ, etc.

Les caractéristiques suivantes sont données pour les conditions de référence des capteurs de courant.

Caractéristiques des capteurs de courant (sortie de 1 V à Inom)

Capteur de courant	I nominal	Courant (RMS ou DC)	Incertitude intrinsèque à 50/60 Hz	Incertitude intrinsèque sur φ à 50/60 Hz	Incertitude typique sur φ à 50/60 Hz	Incertitude typique sur φ à 400 Hz
Pince PAC193	1000 AAC 1300 ADC	[1 A; 50 A[ ± 1,5%] R ± 1 A		-	-
		[50 A; 100 A[ ± 1,5%] R ± 1 A ± 2,5° -0,9°				-4,5°@ 100 A
		[100 A; 800 A[ ± 2,5%] R		± 2°	-0,8°
		[800 A; 1000 A[ ± 4%] R - 0,65°
		[1000 ADC; 1300 ADC[ ± 4%] R			-0,65°
Pince C193	1000 AAC	[1 A; 50 A[ ± 1%] R		-	-
		[50 A; 100 A[ ± 0,5%] R ± 1° + 0,25°				+0,1°@ 1000 A
		[100 A; 1200 A[ ± 0,3%] R		± 0,7°	+0,2°
Pince MN93	200 AAC	[0,5 A; 5 A[ ± 3%] R ± 1 A		-	-	-
		[5 A; 40 A[ ± 2,5%] R ± 1 A		± 5°	+2°	-1,5°@ 40 A
		[40 A; 100 A[ ± 2%] R ± 1 A		± 3°	+1,2°	-0,8°@ 100 A
		[100 A; 240 A[ ± 1%] R + 1 A		± 2,5°	± 0,8°	-1°@ 200 A
Pince MN93A	100 AAC	[200 mA; 5 A[ ± 1%] R ± 2 mA		± 4°	-	-
		[5 A; 120 A[ ± 1%] R		± 2,5°	+0,75°	-0,5°@100 A
	5 AAC	[5 mA; 250 mA[ ± 1,5%] R ± 0,1 mA		-
		[250 mA; 6 A[ ± 1%] R		± 5°	+1,7°	-0,5°@ 5 A
Pince E94	100 AAC/DC	[5 A; 40 A[ ± 4%] ± 50 mA		± 1°	-	-
		[40 A; 100 A[ ± 15%]		± 1°	-	-
	10 AAC/DC	[50 mA; 10 A[ ± 3%] ± 50 mA		± 1,5°	-	-
Pinces J93	3500 AAC 5000 ADC	[50 A; 250 A[ ± 2%] R ± 2,5 A		± 3°	-	-
		[250 A; 500 A[ ± 1,5%] R ± 2,5 A		± 2°	-	-
		[500 A; 3500 A[ ± 1%] R ± 1,5°		-	-
		[3500 ADC; 5000 ADC[ ± 1%] R		-	-	-
Adaptateur 5A/ Essailec®	5 AAC	[5 mA; 250 mA[ ± 0,5%] R ± 2 mA		± 0,5°	-	-
		[250 mA; 6 A[ ± 0,5%] R ± 1 mA		± 0,5°

Tableau 20

Caractéristiques des AmpFlex® et Min/Flex

Capteur de courant	I nominal	Courant (RMS ou DC)	Incertitude intrinsèque à 50/60 Hz	Incertitude intrinsèque à 400 Hz	Incertitude intrinsèque sur φ à 50/60 Hz	Incertitude typique sur φ à 400 Hz
AmpFlex^® A196AA193	100 AAC	[200 mA; 5 A]	±1,2% R ± 50 mA5° - 0,5°	±2% R ± 0,1 A	-	-
		[5 A; 120 A[ * ± 0
	400 AAC	[0,8 A; 20 A]	±1,2% R ± 0,2 A5° - 0,5°	±2% R ± 0,4 A	-	-
		[20 A; 500 A[ * ± 0
	2000 AAC	[4 A; 100 A]	±1,2% R ± 1 A ±0,5° - 0,5°	2% R ± 2 A	-	-
		[100 A; 2 400 A[ * ±
	10 000 AAC	[20 A; 500 A]	±1,2% R ± 5 A ±0,5° - 0,5°	±2% R ± 10 A	-	-
		[500 A; 12 000 A[ * ±
MiniFlexMA196MA194	100 AAC	[200 mA; 5 A]	±1% R ± 50 mA5° - 0,5°	±2% R ± 0,1 A	-	-
		[5 A; 120 A[ * ± 0
	400 AAC	[0,8 A; 20 A]	±1% R ± 0,2 A ±5° - 0,5°	2% R ± 0,4 A	-	-
		[20 A; 500 A[ * ± 0
	2000 AAC	[4 A; 100 A]	±1% R ± 1 A ±0,5° - 0,5°	2% R ± 2 A	-	-
		[100 A; 2 400 A[ * ±
	10 000 AAC^1	[20 A; 500 A]	±1% R ± 1 A ±0,5° - 0,5°	2% R ± 2 A	-	-
		[500 A; 12 000 A[ * ±

Tableau 21
1 : Sous réserve d'arriver à enserrer le conducteur.

Les gammes nominales sont réduites de moitié à 400 Hz (*).

Limitation des AmpFlex® et des MiniFlex

Comme pour tous les capteurs de Rogowski, la tension de sortie des AmpFlex® et des MiniFlex est proportionnelle à la fréquence. Un courant élevé à fréquence élevée peut saturer l'entrée courant des appareils.

Pour éviter la saturation, il faut respecter la condition suivante :

$$ \sum_ {n = 1} ^ {n = \infty} [ n. I _ {n} ] < I _ {\text { nom }} $$

Avec I_nom la gamme du capteur de courant

n le rang de l'harmonique

I_n la valeur du courant pour l'harmonique de rang n

Par exemple, la gamme de courant d'entrée d'un gradateur doit être 5 fois inférieur à la gamme de courant sélectionnée de l'appareil.

Cette exigence ne tient pas en compte de la limitation de la bande passante de l'appareil, qui peut conduire à d'autres erreurs.

6.3. COMMUNICATION

6.3.1. USB

Connecteur de type B

USB 2

6.3.2. RÉSEAU

Connecteur RJ 45 avec 2 LED intégrées

Ethernet 100 Base T

6.3.3. WI-FI

2,4 GHz bande IEEE 802.11 B/G/N radio

Puissance TX : +17 dBm

Sensibilité RX : -97 dBm

Débit : 72,2 Mo/s max

Sécurité : WPA / WPA2

Point d'accès (AP) : jusqu'à cinq clients

6.4. ALIMENTATION

Alimentation secteur

■ Plage de fonctionnement : 100 V à 1 000 V pour une fréquence de 42,5 à 69 Hz 100 V à 600 V pour une fréquence de 340 à 460 Hz 140 V à 1 000 V en DC

■ Puissance maximale : 30 VA

Bloc d'alimentation secteur externe spécifique PA30W (en option)

■ 600 V catégorie IV ou 1000 V catégorie III.
■ Tension d'entrée : de 90 à 264 VAC @ 50/60 Hz
■ Puissance d'entrée maximale : 65 VA.
■ Tension de sortie : 15 Vdc

Batterie

■ Type : Batterie NiMH rechargeable
■ Masse : 203 g environ
■ Nombre de cycle de charge/décharge : > 1000
■ Temps de charge : 5 h environ
■ Température de recharge : -20 à +55 °C
■ Autonomie : environ 1h sans Wi-Fi activé

Lorsque l'appareil est hors tension, l'horloge est conservée pendant 20 jours.

6.5. CARACTÉRISTIQUES MÉCANIQUES

■ Dimensions : 270 mm (+ 50 mm avec les cordons branchés) × 245 mm × 180 mm
■ Masse : 3,4 kg environ
■ Chute : 20 cm dans la pire des positions sans dégât mécanique permanent ni détérioration fonctionnelle. 1 m dans son emballage.

■ Degrés de protection selon IEC 60529

IP 67 lorsque le couvercle de l'appareil est fermé, que les cordons de tension sont vissés et que les cordons des AmpFlex® A196A sont vissés.
■ IP 67 lorsque le couvercle de l'appareil est fermé et que les bouchons sur les bornes sont en place.
■ IP 54 lorsque le couvercle est ouvert, l'appareil en position horizontale et que les bouchons sur les bornes sont en place.
■ IP 40 lorsque le couvercle est ouvert, l'appareil en position horizontale et que les bouchons ne sont pas mis.

6.6. CARACTÉRISTIQUES D'ENVIRONNEMENT

■ Utilisation en intérieur et en extérieur.
■ Altitude :

■ Fonctionnement : 0 à 2 000 m
■ Stockage : 0 à 10 000 m

■ Température et humidité relative

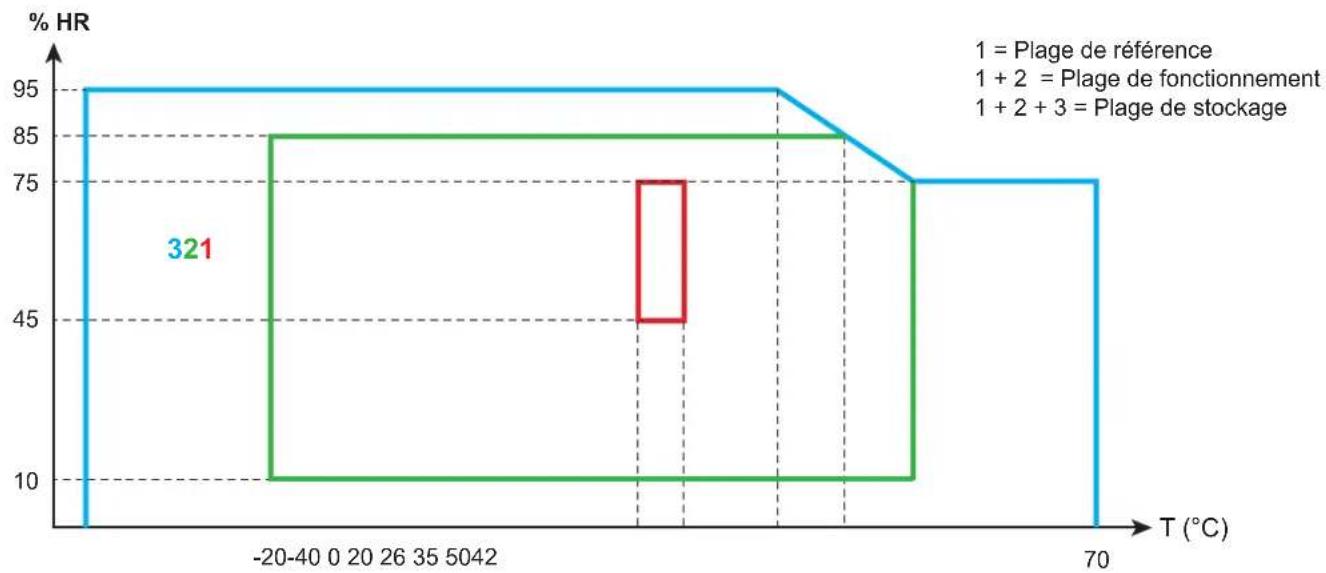

Figure 36

6.7. SÉCURITÉ ÉLECTRIQUE

Les appareils sont conformes à la norme IEC/EN 61010-2-030 ou BS EN 61010-2-030 :

■ Entrées de mesure et enveloppe : 1 000 V catégorie de surtension IV, degré de pollution 3 (4 appareil fermé)
■ Alimentation : 1 000 V catégorie de surtension IV, degré de pollution 2

Les capteurs de courant sont conformes à la norme IEC/EN 61010-2-32 ou BS EN 61010-2-032

Les cordons de mesure et les pinces crocodiles sont conformes à la norme IEC/EN 61010-031 ou BS EN 61010-031.

6.8. COMPATIBILITÉ ÉLECTROMAGNÉTIQUE

Émissions et immunité en environnement industriel selon l'IEC/EN 61326-1 ou BS EN 61326-1.

Avec les AmpFlex ^® et les MiniFlex, l'influence typique sur la mesure est de 0,5% de la fin d'échelle avec un maximum de 5 A.

6.9. ÉMISSION RADIO

Les appareils sont conformes à la directive RED 2014/53/UE et à la réglementation FCC.

Wi-Fi : Certification FCC QOQWF121

6.10. CARTE MÉMOIRE

Le PEL accepte des cartes SD, SDHC et SDXC formatées en FAT32 et jusqu'à 32 Go de capacité.

Les cartes SDXC doivent être formatées dans l'appareil.

Nombre d'insertion et retrait : 1000.

Le transfert d'une grande quantité de données peut être long. De plus, certains ordinateurs peuvent avoir des difficultés à traiter de telles quantités d'informations et les tableurs n'acceptent qu'une quantité limitée de données.

Nous vous recommandons d'optimiser les données sur la carte SD et de n'enregistrer que les mesures nécessaires. À titre d'information, un enregistrement de 5 jours, avec un temps d'agrégation de 15 minutes, un enregistrement des données «1 s» et les harmoniques sur un réseau triphasé à quatre fils occupe environ 530 Mo. Si les harmoniques ne sont pas indispensables et si leur enregistrement est désactivé, la taille est réduite à environ 67 Mo.

Les durées maximales des enregistrements pour une carte de 2 Go sont les suivantes :

■ 19 jours pour un enregistrement avec un temps d'agrégation de 1 minute, les données «1s» et les harmoniques;
■ 12 semaines pour un enregistrement avec un temps d'agrégation de 1 minute, les données «1s» mais pas d'harmoniques;
■ 2 ans pour un enregistrement avec un temps d'agrégation de 1 minute.

Ne dépassez pas 32 enregistrements sur la carte SD.

Pour les enregistrements longs (durée supérieure à une semaine) ou comportant des harmoniques, utilisez des cartes SDHC de classe 4 ou plus.

N'utilisez pas la liaison Wi-Fi pour télécharger les gros enregistrements, car cela prendrait trop de temps. Si une autre une liaison n'est pas possible, réduisez la taille de l'enregistrement en retirant les données «1 s» et les harmoniques. Sans ces dernières, un enregistrement de 30 jours n'occupe plus que 2,5 Mo.

En revanche, un téléchargement par liaison USB ou Ethernet peut être acceptable – selon la longueur de l'enregistrement et la vitesse de transmission.

Pour transférer les données plus rapidement, utilisez l'adaptateur de carte SD/USB.

Excepté les joints des connecteurs étanches et les bouchons des bornes, l'appareil ne comporte aucune pièce susceptible d'être remplacée par un personnel non formé et non agréé. Toute intervention non agréée ou tout remplacement de pièce par des équivalences risque de compromettre gravement la sécurité.

Vérifiez régulièrement l'état des joints toriques dans les cordons. En cas de défaillance des joints, l'étanchéité n'est plus garantie.

7.1. NETTOYAGE

Déconnectez tout branchement de l'appareil.

Utilisez un chiffon doux, légèrement imbibé d'eau savonneuse. Rincez avec un chiffon humide et sécher rapidement avec un chiffon sec ou de l'air pulsé. N'utilisez pas d'alcool, de solvant ou d'hydrocarbure.

N'utilisez pas l'appareil si les bornes ou le clavier sont mouillés. Séchez-le d'abord.

Pour les capteurs de courant :

■ Veillez à ce qu'aucun corps étranger ne vienne entraver le fonctionnement du dispositif d'encliquetage du capteur de courant.
■ Maintenez les entrefers de la pince en parfait état de propreté. Ne projetez pas d'eau directement sur la pince.

7.2. BATTERIE

L'appareil est équipé d'une batterie NiMH. Cette technologie présente plusieurs avantages :

■ Longue autonomie pour un volume et un poids limités ;
■ Effet mémoire sensiblement réduit : vous pouvez recharger votre batterie même si elle n'est pas complètement déchargée ;
■ Respect de l'environnement : aucun matériau polluant tel que du plomb ou du cadmium, conformément aux réglementations applicables.

La batterie peut être complètement déchargée après un stockage prolongé. Dans ce cas, la recharge peut prendre plusieurs heures. Il faudra alors, au moins 5 cycles de charge/décharge pour que la batterie retrouve 95% de sa capacité.

Pour optimiser l'utilisation de votre batterie et prolonger sa durée de vie efficace :

■ Ne chargez l'appareil qu'à des températures comprises entre -20 et 55 °C.
■ Respectez les conditions d'utilisation.
■ Respectez les conditions de stockage.

7.3. MISE À JOUR DU LOGICIEL EMBARQUÉ

Dans un souci constant de fournir le meilleur service possible en termes de performances et d'évolutions techniques, Chauvin-Arnoux vous offre la possibilité de mettre à jour le logiciel intégré à cet appareil en téléchargeant gratuitement la nouvelle version disponible sur notre site internet.

Rendez-vous sur notre site :

www.chauvin-arnoux.com

Puis allez dans la rubrique Support puis Télécharger nos logiciels puis PEL115.

Connectez l'appareil à votre PC à l'aide du cordon USB fourni.

Le logiciel PEL Transfer vous informe lorsqu'une mise à jour est disponible et vous permet de l'installer facilement.

La mise à jour du logiciel embarqué peut entraîner une remise à zéro de la configuration et la perte des données enregistrées. Par précaution, sauvegardez les données en mémoire sur un PC avant de procéder à la mise à jour du logiciel embarqué.

8. GARANTIE

Notre garantie s'exerce, sauf stipulation expresse, pendant 24 mois après la date de mise à disposition du matériel. L'extrait de nos Conditions Générales de Vente est disponible sur notre site Internet.

www.chauvin-arnoux.com/fr/conditions-generales-de-vente

La garantie ne s'applique pas suite à :

• Une utilisation inappropriée de l'appareil ou à une utilisation avec un matériel incompatible ;
  ■ Des modifications apportées à l'appareil sans l'autorisation explicite du service technique du fabricant ;
  ■ Des travaux effectués sur l'appareil par une personne non agréée par le fabricant ;
• Une adaptation à une application particulière, non prévue par la définition l'appareil ou non indiquée dans la notice de fonctionnement ;
  ■ Des dommages dus à des chocs, chutes ou inondations.

9.1. MESURES

9.1.1. DÉFINITION

Les calculs sont effectués conformément aux normes IEC 61557-12, IEC 61000-4-30 et IEEE 1459.

Représentation géométrique des puissances active et réactive :

Source Charge Q Puissance active fournie Puissance active consommée - + 2 1 S Q φ P Puissance réactive consommée + Puissance réactive fournie - 3 4

Figure 37

Les quadrant sont donnés pour les valeurs de puissance fondamentale.

La référence de ce schéma est le vecteur de courant (fixé sur la partie droite de l'axe).

Le vecteur de tension V varie dans sa direction en fonction de l'angle de phase φ.

L'angle de phase , entre la tension V et le courant I, est considéré positif dans le sens mathématique du terme (sens antihoraire).

9.1.2. ÉCHANTILLONNAGE

9.1.2.1. Période d'échantillonnage

Elle dépend de la fréquence du réseau : 50, 60 ou 400 Hz.

La période d'échantillonnage est calculée toutes les secondes.

■ Fréquence du réseau f = 50 Hz

Entre 42,5 et 57,5 Hz (50 Hz ± 15 %), la période d'échantillonnage est verrouillée à la fréquence du réseau. 128 échantillons sont disponibles pour chaque période du réseau.
■ En dehors de la plage 42,5–57,5 Hz, la période d'échantillonnage est de 128 x 50 Hz.

■ Fréquence du réseau f = 60 Hz

Entre 51 et 69 Hz (60 Hz ± 15 %), la période d'échantillonnage est verrouillée à la fréquence du réseau. 128 échantillons sont disponibles pour chaque période du réseau.
En dehors de la plage 51–69 Hz, la période d'échantillonnage est de 128 x 60 Hz.

■ Fréquence du réseau f = 400 Hz

■ Entre 340 et 460 Hz (400 Hz ± 15 %), la période d'échantillonnage est verrouillée à la fréquence du réseau. 16 échantillons sont disponibles pour chaque période du réseau.
■ En dehors de la plage 340–460 Hz, la période d'échantillonnage est de 16 x 400 Hz.

Un signal continu est considéré hors des gammes de fréquence. La fréquence d'échantillonnage est alors, selon la fréquence du réseau présélectionnée, 6,4 kHz (50/400 Hz) ou 7,68 kHz (60 Hz).

9.1.2.2. Verrouillage de la fréquence d'échantillonnage

Par défaut, la fréquence d'échantillonnage est verrouillée sur V1.
■ Si V1 est absent, elle tente de se verrouiller sur V2, puis sur V3, I1, I2 et I3.

9.1.2.3. AC/DC

Le PEL effectue des mesures AC et DC pour les réseaux de distribution à courant alternatif ou à courant continu. La sélection AC ou DC est effectuée par l'utilisateur.

Les valeurs AC + DC sont disponibles avec le PEL Transfer.

9.1.2.4. Mesure de courant du neutre

Selon le réseau de distribution, s'il n'y a pas de capteur de courant sur la borne I_N , le courant du neutre est calculé.

9.1.2.5. Quantités « 200 ms »

L'appareil calcule les quantités suivantes toutes les 200 ms sur la base des mesures sur 10 périodes pour le 50 Hz, 12 périodes pour le 60 Hz et 80 périodes pour le 400 Hz, selon le Tableau 22.

Les quantités « 200 ms » sont utilisées pour :

■ les tendances sur les quantités « 1 s»
■ l'agrégation des valeurs pour les quantités « 1 s » (voir § 9.1.2.6)

Toutes les quantités « 200 ms » peuvent être enregistrées sur la carte SD pendant la session d'enregistrement.

9.1.2.6. Quantités « 1 s » (une seconde)

L'appareil calcule les quantités suivantes toutes les secondes sur la base des mesures sur 50 périodes pour le 50 Hz, 60 périodes pour le 60 Hz et 400 périodes pour le 400 Hz, selon le Tableau 22.

Les quantités « 1 s » sont utilisées pour :

■ les valeurs en temps réel
■ les tendances
■ l'agrégation des valeurs pour les quantités "agrégées" (voir § 9.1.2.7)
■ la détermination des valeurs minimale et maximale pour les valeurs des tendances "agrégées"

Toutes les quantités « 1 s » peuvent être enregistrées sur la carte SD pendant la session d'enregistrement.

9.1.2.7. Agrégation

Une quantité agrégée est une valeur calculée sur une période d'agrégation selon le Tableau 23.

La période d'agrégation commence toujours au début d'une heure ou d'une minute. La période d'agrégation est la même pour toutes les quantités. Les périodes possibles sont les suivantes : 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30 et 60 min.

Toutes les quantités agrégées sont enregistrées sur la carte SD pendant la session d'enregistrement. Elles peuvent être affichées dans PEL Transfer (voir § 5).

9.1.2.8. Minimum et maximum

Les Min et Max sont les valeurs minimale et maximale observées pendant la période d'agrégation considérée. Elles sont enregistrées avec leurs dates et heures (voir Tableau 23). Les Max de certaines valeurs agrégées sont affichées directement sur l'appareil.

9.1.2.9. Calcul des énergies

Les énergies sont calculées toutes les secondes. L'énergie totale représente la demande pendant la session d'enregistrement.

L'énergie partielle peut être définie sur une période d'intégration avec les valeurs suivantes : 1 h, 1 jour, 1 semaine ou 1 mois. L'index de l'énergie partielle est disponible uniquement en temps réel. Il n'est pas enregistré.

En revanche, les énergies totales sont disponibles avec les données de la session enregistrée.

9.2. FORMULES DE MESURE

La plupart des formules sont issues de la norme IEEE 1459.

Le PEL mesure ou calcule les valeurs ci-dessous sur un cycle (128 échantillons par période et 16 à 400 Hz). Ces valeurs ne sont pas accessibles à l'utilisateur.

Le PEL calcule ensuite une valeur agrégée sur 10 cycles (50 Hz), 12 cycles (60 Hz) ou 80 cycles (400 Hz), (quantités 200 ms), puis 50 cycles (50 Hz), 60 cycles (60 Hz) ou 400 cycles (400 Hz), (quantités « 1 s »).

Quantités Formules	Commentaires
Mesures AC
Facteur de crête en tension AC (VL-CF)	VL-CF[T] = 1/n × ∑x=1n V-peakIx/VL	L = 1, 2 ou 3
Déséquilibre en tension inverse AC (u2)	u2100 × V-V/V+	*
Déséquilibre en tension homopolaire AC (u0)	u0 = 100 × V0/V+	*
Facteur de crête du courant (IL-CF)	IL-CF[T] = 1/n × ∑x=1n IL-peakx/IL	L = 1, 2 ou 3
Déséquilibre en courant inverse AC (i2)	i2100 × I-I/I+	*
Déséquilibre en courant homopolaire AC (i0)	i0 = 100 × I0/I+	*
Puissance réactive AC (QL)	L = L-H × VQH1 × sin φ(L-H, Vl-H1)QT = Q1 + Q2 + Q3	L = 1, 2 ou 3
Puissance apparente AC (SL)	SL = VL × ILST = S1 + S2 + S3	L = 1, 2 ou 3
Angles fondamentauxφ (IL, VL)φ (IL, IM)φ (IM, VM)	calcul de FFT	φ est la déphasage entre le courant fondamental IL et la tension fondamen-tale VL
Puissance non-active AC (NL)	NL = √SL2 - PL2	L = 1, 2, 3 ou T
Puissance déformante AC (DL)	L √DL2 = QN2 -	L = 1, 2, 3 ou T
Quadrant (q)	Les quadrants sont définis de la manière suivante:■ quand Pf[10/12] > 0 et Q[10/12] > 0 : quadrant 1■ quand Pf[10/12] < 0 et Q[10/12] > 0 : quadrant 2■ quand Pf[10/12] < 0 et Q[10/12] < 0 : quadrant 3■ quand Pf[10/12] > 0 et Q[10/12] < 0 : quadrant 4
Puissance active fondamentale AC (PfL)	L = PfH1 × VL-1H × cosφ(L-1H, Vl-1H)PfT = Pf1 + Pf2 + Pf3	L = 1, 2 ou 3
Puissance directe active fondamen-tale AC (P+)	P+ = 3 × V+ × I+ × cosθ(I+, V-)

Quantités Formules	Commentaires
Puissance apparente fondamentale AC (SfL)	Sf = V_- × I_-11 _T = _2 + S/S_j	L = 1, 2 ou 3
Facteur de puissance AC (PFL)	PF_L = _LS_L	L = 1, 2 ou 3
Puissances actives déséquilibre AC (Pu)	P_U = Pf_T - P^+
Puissances actives harmoniques AC (PH)	P_H = P_T - Pf_T
DPFL/ Cos φL AC	DPF_L = _L = (I_L-H1, V_L-H1) _T = _TSf_T	L = 1, 2 ou 3
Tan Φ AC	Tan = _TP_T
Mesures DC
Tension DC (VLdc)	V_Ld.c[T] = 1n × _x=1^n V_Ld.c.x	L = 1, 2, 3 ou E
Courant DC (ILdc)	I_Ld.c[T] = 1n × _x=1^n I_Ld.c.x Quand il n'y a pas de capteur de courant sur IN, IN est calculé : I_Ndc = I_1dc + I_2dc + I_3dc	L = 1, 2, 3 ou N
Mesures d'énergie
Énergie active AC sur la charge (Ep+)	E_P+ = P_T+x
Énergie active AC sur la source (Ep)	E_P- = (-1) × P_T-x
Énergie réactive AC sur le quadrant 1 (EQ1)	E_Q1 = Q_Tq1.x
Énergie réactive AC sur le quadrant 2 (EQ2)	E_Q2 = Q_Tq2.x
Énergie réactive AC sur le quadrant 3 (EQ3)	E_Q3 = (-1) × Q_Tq3.x
Énergie réactive AC sur le quadrant 4 (EQ4)	E_Q4 = (-1) × Q_Tq4.x
Énergie apparente AC sur la charge (ES-)	E_S+ = S_T+x
Énergie apparente AC sur la source (ES-)	E_S- = S_T-x
Énergie DC sur la charge (EPdc+)	E_Pdc+ = P_Td c+x
Énergie DC sur la source (EPdc)	E_Pdc- = (-1) × P_Td c-x

Tableau 22

T est la période

n est le nombre d'échantillons.

* : Les tensions et courants directs, inverses et homopolaires (V ^+ , I ^+ , V ^- , I ^- , V ^ , I ^ ) sont calculés par la transformée de Fortescue.

V1, V2, V3 sont les tensions phase-neutre de l'installation mesurée. [V1=VL1-N ; V2=VL2-N ; V3=VL3-N].

Les minuscules v1, v2, v3 désignent les valeurs échantillonnées.

U1, U2, U3 sont les tensions entre phases de l'installation mesurée.

Les minuscules désignent les valeurs échantillonnées [u12 = v1-v2 ; u23= v2-v3 ; u31=v3-v1].

I1, I2, I3 sont les courants circulant dans les conducteurs de phase de l'installation mesurée.

I_N est le courant circulant dans le conducteur du neutre de l'installation mesurée.

Les minuscules i1, i2, i3 désignent les valeurs échantillonnées.

Pour certaines grandeurs liées aux puissances, les quantités «charge» et «source» sont comptabilisées séparément pour les valeurs agrégées à partir des valeurs «1 s».

Quantités Formules	Commentaires
Mesures AC
Puissance active AC sur la charge (PL+)	P_L+=1n×_x=1^nP_L+x	L=1,2,3 ou T
Puissance active AC sur la source (PL-)	P_L-=(-1)×1n×_x=1^nP_L-x	PL>0L=1,2,3 ou T
Puissance réactive AC sur la charge (QL+)	Q_L+=1n×_x=1^nQ_L+x	QL+ peut être >0 ou < 0QL[agg] = QL1[agg] - QL4[agg]L=1,2,3 ou T
Puissance réactive AC sur la source (QL-)	Q_L-=(-1)×1n×_x=1^nQ_L-x	QL- peut être >0 ou < 0QL[agg] = -QL2[agg] + QL3[agg]L=1,2,3 ou T
Puissance apparente AC sur la charge (SL+)	S_L+=1n×_x=1^nS_L+x	SL+ est utilisé pour le calcul PF+et de EL. L=1,2,3 ou T
Puissance apparente AC sur la source (SL-)	S_L-=1n×_x=1^nS_L-x	SL- est utilisé pour le calcul PF- et de EL. L=1,2,3 ou T
Puissance active fondamentale AC sur la charge (PfL+)	Pf_L+=1n×_x=1^nPf_L+x Pf_T+=Pf_L++Pf_2++Pf_3+	L=1,2 ou 3
Puissance active fondamentale AC sur la source (PfL-)	Pf_L-=1n×_x=1^nPf_L-x	L=1,2,3 ou T
Puissance apparente fondamentale AC sur la charge (SfL-)	Sf_L+=1n×_x=1^nSf_L+x	L=1,2,3 ou T
Puissance apparente fondamentale AC sur la source (SfL-)	Sf_L-=1n×_x=1^nSf_L-x Sf_T-=Sf_1-+Sf_2-+Sf_3-	L=1,2 ou 3
Facteur de puissance AC sur la charge (PFL+)	PF_L+=_L+S_L+	L=1,2,3 ou T
Facteur de puissance AC sur la source (PFL-)	PF_L-=_L-S_L-	PFL>0L=1,2,3 ou T
Cos φLAC sur la charge (Cos φL-)	Cosφ_L+=_L+Sf_L+	L=1,2,3 ou T
Cos φLAC sur la source (Cos φL-)	Cosφ_L-=_L-Sf_L-	Cos φL>0L=1,2,3 ou T
Tan Φ AC sur la charge (Φ+)	TanΦ_+=_T+P_T+

Quantités Formules	Commentaires
Tan Φ AC sur la source (Φ-)	Tan_- = _T-P_T-
Mesures DC
Puissance active DC sur la charge ( P_L+dc )	P_L+d.c. = 1n × _x=1^n P_L+d.c.x	L = 1, 2, 3 ou T
Puissance active DC sur la source ( P_L-dc )	P_L-d.c. = (-1) × 1n × _x=1^n P_L-d.c.x	L = 1, 2, 3 ou T
Mesures AC+DC
Puissance active AC+DC sur la charge ( P_L+ac+dc )	P_L+a.c+d.c. = P_L+ + P_L+d.c.	L = 1, 2, 3 ou T
Puissance active AC+DC sur la source ( P_L-ac+dc )	P_L-a.c+d.c. = P_L- + P_L-d.c.	L = 1, 2, 3 ou T
Puissance apparente AC+DC sur la charge ( S_L-ac+dc )	S_L+a.c+d.c. = 1n × _x=1^n S_L+a.c+d.c.x	L = 1, 2, 3 ou T
Puissance apparente AC+DC sur la source ( S_L-ac+dc )	S_L-a.c+d.c. = 1n × _x=1^n S_L-a.c+d.c.x	L = 1, 2, 3 ou T

Tableau 23

+ = charge

- = source

Les types suivants de réseaux de distribution sont pris en charge :

Réseau de distribution	Abréviation	Ordre des phases	Commentaires	Schéma de référence
Monophasé (monophasé 2 fils)	1P-2W	Non	La tension est mesurée entre L1 et N.Le courant est mesuré sur le conducteur L1.	voir § 4.1.1
Biphasé (split-phase monophasé 3 fils)	1P-3W	Non	La tension est mesurée entre L1, L2 et N.Le courant est mesuré sur les conducteurs L1 et L2.Le courant du neutre est mesuré ou calculé: i_N = i_1 + i_2	voir § 4.1.2
Triphasé 3 fils Δ [2 capteurs de courant]	3P-3WΔ2	Oui	La méthode de mesure de la puissance est basée sur celle des deux wattmètres avec un neutre virtuel.La tension est mesurée entre L1, L2 et L3.Le courant est mesuré sur les conducteurs L1 et L3. Le courant I_2 est calculé (aucun capteur de courant sur L2): i_2 = -i_1 -i_3 Le neutre n'est pas disponible pour la mesure du courant et de la tension	voir § 4.1.3.1
Triphasé 3 fils Δ ouvert [2 capteurs de courant]	3P-3WO2			voir § 4.1.3.3
Triphasé 3 fils Y [2 capteurs de courant]	3P-3WY2			voir § 4.1.3.5

Réseau de distribution	Abréviation	Ordre des phases	Commentaires	Schéma de référence
Triphasé 3 fils Δ [3 capteurs de courant]	3P-3WΔ3	§ 40i3.4§ 4.1.3.6	La mesure de la puissance est basée sur la méthode des trois wattmètres avec un neutre virtuel.La tension est mesurée entre L1, L2 et L3.Le courant est mesuré sur les conducteurs L1, L2 et L3.Le neutre n'est pas disponible pour la mesure du courant et de la tension	voir § 4.1.3.2
Triphasé 3 fils Δ ouvert [3 capteurs de courant]	3P-3WO3 voir
Triphasé 3 fils Y [3 capteurs de courant]	3P-3WY3 voir
Triphasé 3 fils Δ équilibré	3P-3WΔB Non		La mesure de la puissance est basée sur la méthode à un wattmètre.La tension est mesurée entre L1 et L2.Le courant est mesuré sur le conducteur L3. U_23 = U_31 = U_12. I_1 = I_2 = I_3	voir § 4.1.3.7
Triphasé 4 fils Y 3P-4WY Oui			La mesure de la puissance est basée sur la méthode des trois wattmètres avec le neutre.La tension est mesurée entre L1, L2 et L3.Le courant est mesuré sur les conducteurs L1, L2 et L3.Le courant du neutre est mesuré ou calculé : i_N = i_1 + i_2 + i_3 .	voir § 4.1.4.1
Triphasé 4 fils Y équilibré	3P-4WYB Non		La mesure de la puissance est basée sur la méthode à un wattmètre.La tension est mesurée entre L1 et N.Le courant est mesuré sur le conducteur L1. V_1 = V_2 = V_3 U_23 = U_31 = U_12 = V_1 × 3. I_1 = I_2 = I_3 I_N = 3 × I_1	voir § 4.1.4.2
Triphasé 3 fils Y 21⁄2	3P-4WY2 Oui		Cette méthode est appelée méthode à 2 éléments 1⁄2La mesure de la puissance est basée sur la méthode des trois wattmètres avec un neutre virtuel.La tension est mesurée entre L1, L3 et N.v2 est calculé : v_2 = -v_1 - v_3 , u_12 = 2v_1 + v_3 , u_23 = -v_1 - 2v_3 . v_2 est censé être équilibré.Le courant est mesuré sur les conducteurs L1, L2 et L3.Le courant du neutre est mesuré ou calculé : i_N = i_1 + i_2 + i_3 .	voir § 4.1.4.3
Triphasé 4 fils Δ 3P-4WΔ	3P-4WO voir	Non§ 4.1.5.2	La mesure de la puissance est basée sur la méthode des trois wattmètres avec neutre, mais aucune donnée de puissance n'est disponible pour chaque phase.La tension est mesurée entre L1, L2 et L3.Le courant est mesuré sur les conducteurs L1, L2 et L3.Le courant du neutre est mesuré ou calculé uniquement pour une branche du transformateur : i_N = i_1 + i_2 + i_3 .	voir § 4.1.5.1
Triphasé 4 fils Δ ouvert
DC 2 fils DC-2W Non			La tension est mesurée entre L1 et N.Le courant est mesuré sur le conducteur L1.	voir § 4.1.6.1
DC 3 fils DC-3W Non			La tension est mesurée entre L1, L2 et N.Le courant est mesuré sur les conducteurs L1 et L2.Le courant négatif (retour) est mesuré ou calculé : i_N = i_1 + i_2 .	voir § 4.1.6.2
DC 4 fils DC-4W Non			La tension est mesurée entre L1, L2, L3 et N.Le courant est mesuré sur les conducteurs L1, L2 et L3.Le courant négatif (retour) est mesuré ou calculé : i_N = i_1 + i_2 + i_3 .	voir § 4.1.6.3

Tableau 24

9.4. GRANDEUR SELON LES RÉSEAUX DE DISTRIBUTION

Quantités

1P-2W 1P-3W

3P-3WΔ23P-3WO23P-3WY2

3P-3WΔ33P-3WO33P-3WY3

3P-3WΔB

3P-4WY 3P-4WYB

3P-4WY2

3P-4WΔ3P-4WO

DC-2W DC-3W DC-4W

V_1

AC RMS

●●●

●●●

V_2

AC RMS

●●●

=V

1

●(10)●

V_3

AC RMS

●●=V1

●

●

V_NE

AC RMS

●●●

●●●

V_1

DC

●●●

V_2

DC

●

●

V_3

DC

●

V_NE

DC

●●●

●●●●●

●

V_1

AC+DC RMS

●●●

●●●

V_2

AC+DC RMS

●●●(1) ● 10)●

V_3

AC+DC RMS

●●(1)●●

V_NE

AC+DC RMS

●●●

●●●

U_12

AC RMS

●●●

●●●(1)

●(10)●

U_23

AC RMS

●

●

●(1)

●

●(1)

●(10)

●

U_31

AC RMS

●

●

●(1)

●

●(1)

●

●

I_1

AC RMS

●●●

●●●●●

●

I_2

AC RMS

●

●(2)

●

●(1)

●

●(1)

●

●

I_3

AC RMS

●

●

●(1)

●

●(1)

●

●

I_N

AC RMS

●●●●●

I_1

DC

●●●

I_2

DC

●

●

I_3

DC

●

I_N

DC

●

●

I_1

AC+DC RMS

●●●●

●(1)

●●●●

I_2

AC+DC RMS

●

●(2)

●

●(1)

●

●(1)

●

●

I_3

AC+DC RMS

●●●

●●(1)●●

I_N

AC+DC RMS

●●●●●

V_1-CF

●●●

●●●

V_2-CF

●●●(1) ● 10)●

V_3-CF

●●(1)●●

I_1-CF

●●●

●●●●●

●

I_2-CF

●

●(2)

●

●(1)

●

●(1)

●

●

I_3-CF

●

●

●(1)

●

●(1)

●

●

V_+

●●●

●●●(10)

V_·

●

●

●(4)

●

●(4)

●(10)

V_0

●

●

●(4)

●

●(4)

●(10)

I_4

●●●

●●●

(5) AC+DC quand sélectionné

(6) Rang 7 max à 400 Hz

	Décalage de phase de la tension phase-neutre par rapport au courant phase-neutre.
	Décalage de phase inductif.
±	Décalage de phase capacitif.
^	Degré.
%	Pourcentage.
A	Ampère (unité de courant).
AC	Composante alternative (courant ou tension).
Agrégation	Différentes moyennes définies au § 9.2.
APN	Identifiant du point d'accès réseau (Access Point Name). Il dépend de votre fournisseur d'accès Internet.
CF	Facteur de crête du courant ou de la tension : rapport de la valeur de crête d'un signal à la valeur efficace.

Composante fondamentale : composante à la fréquence fondamentale.
cos φ Cosinus du décalage de phase de la tension phase-neutre par rapport au courant phase-neutre.
D Puissance déformante.
DC Composante continue (courant ou tension).
Déséquilibre des tensions d'un réseau polyphasé : État dans lequel les valeurs efficaces des tensions entre conducteurs (composante fondamentale) et/ou les différences entre les phases de conducteurs successifs ne sont pas égales.
Ep Énergie active.
Eq Énergie réactive.
Es Énergie apparente.
f (fréquence) Nombre de périodes complètes de tension ou de courant par seconde.
Harmoniques Dans les systèmes électriques, tensions et courants qui sont des multiples de la fréquence fondamentale.
Hz Hertz (unité de fréquence).

I Symbole du courant.

I-CF Facteur de crête du courant.

I-THD Distorsion harmonique globale du courant.

I_L Courant efficace (L = 1, 2 ou 3)

I_L-Hn Valeur ou pourcentage de courant de l'harmonique de rang n (L = 1, 2 ou 3).

L Phase d'un réseau électrique polyphasé.

MAX Valeur maximale.

Méthode de mesure : Toute méthode de mesure associée à une mesure individuelle.

MIN Valeur minimale.

PF Facteur de puissance (Power Factor) : rapport de la puissance active à la puissance apparente.

Phase Relation temporelle entre courant et tension dans les circuits de courant alternatif.

Q Puissance réactive.

Rang d'un harmonique : rapport de la fréquence de l'harmonique à la fréquence fondamentale ; nombre entier.

RMS RMS (Root Mean Square) valeur quadratique moyenne du courant ou de la tension. Racine carrée de la moyenne des carrés des valeurs instantanées d'une quantité pendant un intervalle spécifié.

S Puissance apparente.

Serveur IRD (DataViewSync™) : Serveur Internet Relay Device. Serveur qui permet de relayer des données entre l'enregistreur et un PC.

tan Φ Rapport de la puissance réactive sur la puissance active.

Tension nominale : Tension nominale d'un réseau.

THD Distorsion harmonique totale (Total Harmonic Distortion). Il décrit la proportion d'harmoniques d'un signal par rapport à la valeur efficace de la composante fondamentale ou à la valeur efficace totale sans composante continue.

U Tension entre deux phases.

U-CF Facteur de crête de la tension phase-phase.

u2 Déséquilibre des tensions phase-neutre.

U_L-Hn Valeur ou pourcentage de tension phase-phase de l'harmonique de rang n (L = 1, 2 ou 3)

Uxy-THD Distorsion harmonique totale de la tension entre deux phases.

V Tension phase-neutre ou Volt (unité de tension).

V-CF Facteur de crête de la tension

V-THD Taux de distorsion harmonique de la tension phase-neutre.

VA Unité de puissance apparente (Volt x Ampère).

var Unité de puissance réactive.

varh Unité d'énergie réactive.

V_L-Hn Valeur ou pourcentage de tension phase-neutre de l'harmonique de rang n (L = 1, 2 ou 3).

W Unité de puissance active (Watt).

Wh Unité d'énergie active (Watt x heure).

Préfixes des unités du système international (SI)

Préfixe	Symbole	Multiplié par
milli	m	10^-3
kilo	k	10^3
Mega	M	10^6
Giga	G	10^9
Tera T		10 ^12
Peta	P	10^15
Exa	E	10^18

Tableau 26

FRANCE

Chauvin Arnoux

12-16 rue Sarah Bernhardt

92600 Asnières-sur-Seine

Tél : [phone]

Fax: [phone]

[e-mail]

www.chauvin-arnoux.com

INTERNATIONAL

Chauvin Arnoux

Tél : [phone]

Fax : [phone]
