EZLink Par Q6BT ILS - Lampe Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Par LED rechargeable avec Bluetooth et ILS
Marque	Chauvet
Modèle	EZLink Par Q6BT ILS
Alimentation	100–240 VCA, 50/60 Hz (alimentation universelle)
Batterie	Lithium rechargeable, autonomie jusqu'à 8 h (toutes couleurs) / 20 h (couleur unique), temps de charge 4 h
Chaînage électrique	Jusqu'à 17 unités à 120 V, 31 unités à 230 V
Modes DMX	4 canaux ou 8 canaux
Protocoles de contrôle	DMX, Bluetooth (BTAir), IRC-6, ILS, maître/esclave
Programmes automatiques	5 programmes automatiques avec vitesse réglable
Couleurs statiques	15 couleurs statiques prédéfinies, mélange RVBA personnalisé
Stroboscope	Oui, avec vitesse réglable
Activation par le son	Oui, avec sensibilité réglable
Température ambiante max.	40 °C (104 °F)
Indice de protection	IP20 (usage intérieur uniquement)
Montage	Support de suspension/fixation, câble de sécurité obligatoire
Entretien	Débrancher avant nettoyage ; ne pas ouvrir ; utiliser un chiffon sec
Sécurité	Mise à la terre obligatoire ; ne pas exposer les yeux à la source lumineuse ; ne pas utiliser à l'extérieur
Garantie	Garantie limitée, voir site Chauvet pour les conditions

FOIRE AUX QUESTIONS - EZLink Par Q6BT ILS Chauvet

Comment charger la batterie du EZLink Par Q6BT ILS ?

Branchez l'appareil sur une source d'alimentation avec le cordon fourni. La batterie se charge automatiquement. Pour une charge optimale, éteignez l'appareil. Le temps de charge est d'environ 4 heures.

Quelle est l'autonomie de la batterie ?

L'autonomie maximale est de 8 heures avec toutes les couleurs et jusqu'à 20 heures en couleur unique.

Comment configurer l'adresse DMX de départ ?

Dans le menu, sélectionnez le mode DMX (4Ch ou 8Ch) et réglez l'adresse de départ de 1 à 509. L'adresse maximale recommandée est 505 pour accéder à tous les canaux.

Comment connecter l'appareil en Bluetooth ?

Activez le mode Bluetooth dans le menu (bLE). L'ID Bluetooth s'affiche. Utilisez l'application BTAir sur votre appareil mobile pour vous connecter et contrôler la lampe.

Combien d'appareils puis-je chaîner électriquement ?

Vous pouvez connecter jusqu'à 17 unités à 120 V ou 31 unités à 230 V. Ne dépassez pas ces limites pour éviter les surcharges.

Quelles sont les précautions de sécurité importantes ?

Toujours brancher sur un circuit mis à la terre et protégé. Ne pas exposer les yeux à la source lumineuse. Utiliser un câble de sécurité en montage en hauteur. Ne pas utiliser à l'extérieur (IP20). Ne pas ouvrir l'appareil.

Comment remplacer le fusible ?

Débranchez l'appareil. Utilisez un tournevis à tête plate pour soulever le capuchon du porte-fusible. Remplacez le fusible grillé par un fusible de même type et ampérage. Refermez et rebranchez.

Puis-je utiliser cet appareil avec un variateur ?

Non, ne connectez jamais cet appareil à un variateur ou un rhéostat. Utilisez uniquement une source d'alimentation directe.

Comment activer le mode maître/esclave ?

Dans le menu SET, sélectionnez 'SLAV' pour maître/esclave avec des appareils non Bluetooth, ou 'dMX' pour des appareils Bluetooth. Connectez les unités via DMX.

Que faire en cas de dysfonctionnement grave ?

Arrêtez immédiatement l'appareil et débranchez-le. Contactez votre revendeur ou le support Chauvet. N'essayez pas de réparer vous-même, l'appareil ne contient aucune pièce réparable par l'utilisateur.

MODE D'EMPLOI EZLink Par Q6BT ILS Chauvet

A propos de ce manuel

Le Manuel de Référence (MdR) du EZLink Par Q6BT ILS reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails.

Clause de non Responsabilité

Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
  • NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.
• Ce produit doit être chargé sous surveillance uniquement. Ne JAMAIS le laisser sans surveillance pendant son chargement.
• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.
• Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

- Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

- Ne connectez jamais cet appareil à un variateur ou un rhéostat.

- Lors du remplacement du fusible, utilisez le même type et le même ampérage.

• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

- La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

- En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

- NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Contenu

• E Z L i n k P a r Q 6 B • Manuel de Référence
• Cordon d'alimentation

Préalable

Déballez votre EZLink Par Q6BT ILS et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Chaînage électrique

Vous pouvez connecter jusqu'à 17 produits EZLink Par Q6BT ILS à 120 V ou 31 produits à 230 V. Ne dépassez jamais ce nombre. Les cordons d'alimentation peuvent être achetés séparément.

Remplacement des fusibles

1. Débranchez l'appareil.
2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. Soulevez le capuchon de sécurité hors du boîtier.
4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de même type et de même ampérage.
5. Remettez le porte-fusible en place puis rebranchez.

Alimentation par batterie

Le EZLink Par Q6BT ILS est livré avec une batterie au lithium rechargeable permettant un fonctionnement sans câble.

Chargement de la batterie

La batterie se recharge chaque fois que le EZLink Par Q6BT ILS est branché sur une source d'alimentation à l'aide du cordon d'alimentation fourni. Si l'appareil est branché mais qu'il n'est pas utilisé, assurez-vous que le produit est éteint.

• Le voyant LED clignote en rouge si vous surcharger vos unités.
• N'UTILISEZ PAS l'EZLink Par Q6BT ILS en mode pleine alimentation (toutes les DEL à 100%) tout en étant chargé / branché sur une source d'alimentation, car l'appareil chauffera extrêmement fort.

Indicateur de durée de vie de la batterie

Les indicateurs du menu sur l'affichage LED montrent la durée de vie restante de la batterie. Le dessin ci-dessous donne la signification des indicateurs de la durée de vie de la batterie.

Durée de la batterie

Autonomie maximale(avec toutes les couleurs)	Autonomie maximale(avec couleur unique)	Temps de recharge
Jusqu'à 8 heures Jusqu'à 20 heures		4 heures

Montage

Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.

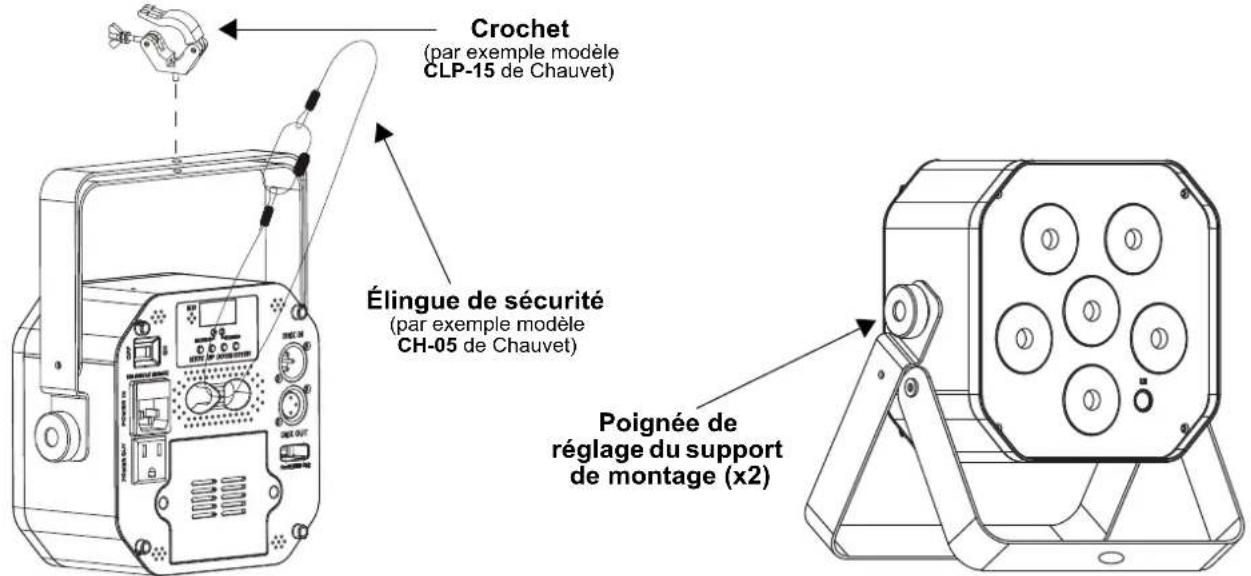

Schéma de montage

Description du panneau de commande

Bouton Fonction
	Permet de sortir du menu ou de la fonction en cours
	Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction
	Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction
	Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection

Menu carte

Reportez-vous à la page du produit EZLink Par Q6BT ILS sur www.chauvetdj.com pour la dernière carte des menu.

Mode Niveaux de programmation Description
Mode DMX	4Ch	d 1-509de DMX à 8 canaux		Mode DMX à 4 canaux
	8Ch Mo
ILS Mode iLS iLS	1-4 Définit	le mode ILS
Couleurs statiques	C-- C 1	-15 Couleurs statiques
Programmes automatiques	P-- P 1	-5 Programmes automatiques
Vitesse	S-- S. 1	-100 Vitesse de programme pour P 1-5
Gradateur	d-- L. 1	-255 Gradateur
Activation par le son	Snd	Snd1-5		Programme son-activé
Sensibilité	SEnS	u 0-100		Sensibilité sonore
Mélange de couleur personnalisée	u--	r. 0-255		Couleurs statiques personnalisées combinaison de rouge,vert bleu et ambre
		G. 0-255
		b. 0-255
		A. 0-255
		S. 0-100 La vitesse du stroboscope
Mode Bluetooth*	bLE	----		Mode de contrôle Bluetooth, affichage de l'ID Bluetooth
Mode de contrôle	SEt	ir	on	Permet d'activer ou désactiver l'infrarouge
			oFF
		out	SLAV	Activer maître/esclave avec les appareils non compatibles BT
			dMX	Activer maître/esclave avec d'autres appareils compatibles BT

*La marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Chauvet & Sons, LLC est sous licence. Les autres marques déposées et noms commerciaux sont la propriété de leurs détenteurs respectifs.

Chainage DMX

Le EZLink Par Q6BT ILS peut fonctionner avec un contrôleur DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com.

Adresse de départ

Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est 505.

Connexion maître/esclave

Le EZLink Par Q6BT ILS utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation.

Connexion ILS

Le EZLink Par Q6BT ILS utilise une connexion de données DMX et un D-Fi USB pour une connexion sans fil à l'écosystème Integrated Lighting System (ILS) (brevet en instance). Pour plus d'informations sur la configuration du EZLink Par Q6BT ILS en mode ILS, veuillez vous référer au manuel d'utilisation disponible sur www.chauvetdj.com.

IRC-6 (Télécommande par infrarouge)

Le EZLink Par Q6BT ILS est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET DJ. Pour plus d'informations sur l'IRC-6 ou pour télécharger les instructions, rendez-vous à l'adresse www.chauvetdj.com.

Contrôle Bluetooth

Le EZLink Par Q6BT ILS peut être contrôlé avec l'application BTAir par connexion Bluetooth. Pour plus d'informations sur l'utilisation de l'application BTAir, veuillez télécharger le Manuel d'utilisation BTAir sur www.chauvetdj.com.

Valeurs DMX

4Ch	8Ch	Fonction	Valeur	Pourcentage/Paramétrage
1		1	Roug 55 0-	100% 000
2		2	⇔ 255 0-	100% 000
3		3	⇔ B 55 0-	100% 000
4		4	Amb 255 0-	100% 000
-5 Stroboscope			000 ⇔ 015 Aucune fonction
			016 ⇔ 255 Stroboscope, lente à rapide
-	6	Programmes Automatiques	000 ⇔ 005 Aucune fonction
			006 ⇔ 055 Programme automatique 1 (programmes 2-5)
			056 ⇔ 106 Programme automatique 2
			107 ⇔ 157 Programme automatique 3
			158 ⇔ 208 Programme automatique 4
			209 ⇔ 255 Programme automatique 5
-7 Vitesse du		programme	000 ⇔ 250 Vitesse, lente à rapide
			251 ⇔ 255 Programme son-activé
-8 Gradateur		000	⇔ 255 0-	100%
