Produkttyp	Wiederaufladbare LED-Par mit Bluetooth und ILS
Marke	Chauvet
Modell	EZLink Par Q6BT ILS
Stromversorgung	100–240 V AC, 50/60 Hz (Universaleingang)
Akku	Wiederaufladbarer Lithium-Akku, Betriebsdauer bis zu 8 h (alle Farben) / 20 h (einfarbig), Ladezeit 4 h
Power-Linking	Bis zu 17 Geräte bei 120 V, 31 Geräte bei 230 V
DMX-Modi	4 Kanäle oder 8 Kanäle
Steuerungsprotokolle	DMX, Bluetooth (BTAir), IRC-6, ILS, Master/Slave
Automatikprogramme	5 Automatikprogramme mit einstellbarer Geschwindigkeit
Statische Farben	15 voreingestellte statische Farben, benutzerdefinierte RGBA-Mischung
Stroboskop	Ja, mit einstellbarer Geschwindigkeit
Musiksteuerung	Ja, mit einstellbarer Empfindlichkeit
Max. Umgebungstemperatur	40 °C (104 °F)
Schutzart	IP20 (nur für den Innenbereich)
Montage	Aufhängungs-/Befestigungsbügel, Sicherungsseil erforderlich
Wartung	Vor Reinigung vom Stromnetz trennen; nicht öffnen; trockenes Tuch verwenden
Sicherheit	Erdung erforderlich; Augen nicht der Lichtquelle aussetzen; nicht im Freien verwenden
Garantie	Eingeschränkte Garantie, siehe Chauvet-Website für Bedingungen

Häufig gestellte Fragen - EZLink Par Q6BT ILS Chauvet

Wie lade ich den Akku des EZLink Par Q6BT ILS?

Schließen Sie das Gerät mit dem mitgelieferten Kabel an eine Stromquelle an. Der Akku lädt automatisch. Schalten Sie das Gerät für optimales Laden aus. Die Ladezeit beträgt etwa 4 Stunden.

Wie lange hält der Akku?

Die maximale Betriebsdauer beträgt 8 Stunden bei allen Farben und bis zu 20 Stunden bei einfarbigem Licht.

Wie stelle ich die DMX-Startadresse ein?

Wählen Sie im Menü den DMX-Modus (4Ch oder 8Ch) und stellen Sie die Startadresse von 1 bis 509 ein. Die empfohlene Maximaladresse ist 505, um auf alle Kanäle zugreifen zu können.

Wie verbinde ich das Gerät über Bluetooth?

Aktivieren Sie den Bluetooth-Modus im Menü (bLE). Die Bluetooth-ID wird angezeigt. Verwenden Sie die BTAir-App auf Ihrem Mobilgerät, um sich zu verbinden und die Leuchte zu steuern.

Wie viele Geräte kann ich elektrisch verketten?

Sie können bis zu 17 Geräte bei 120 V oder 31 Geräte bei 230 V anschließen. Überschreiten Sie diese Grenzen nicht, um Überlastungen zu vermeiden.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Immer an einen geerdeten und geschützten Stromkreis anschließen. Augen nicht der Lichtquelle aussetzen. Bei Montage in der Höhe ein Sicherungsseil verwenden. Nicht im Freien verwenden (IP20). Gerät nicht öffnen.

Wie tausche ich die Sicherung aus?

Trennen Sie das Gerät vom Stromnetz. Verwenden Sie einen flachen Schraubendreher, um die Kappe des Sicherungshalters anzuheben. Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung desselben Typs und derselben Stromstärke. Schließen Sie den Halter und schließen Sie das Gerät wieder an.

Kann ich dieses Gerät mit einem Dimmer verwenden?

Nein, schließen Sie dieses Gerät niemals an einen Dimmer oder Rheostat an. Verwenden Sie nur eine direkte Stromquelle.

Wie aktiviere ich den Master/Slave-Modus?

Wählen Sie im Menü SET 'SLAV' für Master/Slave mit Nicht-Bluetooth-Geräten oder 'dMX' für Bluetooth-Geräte. Verbinden Sie die Einheiten über DMX.

Was tun bei schwerwiegender Fehlfunktion?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Kontaktieren Sie Ihren Händler oder den Chauvet-Support. Versuchen Sie nicht, es selbst zu reparieren, da das Gerät keine vom Benutzer zu wartenden Teile enthält.

BEDIENUNGSANLEITUNG EZLink Par Q6BT ILS Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des EZLink Par Q6BT ILS finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
- Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
- Bei Montage über Kopf immer ein Sicherungsseil verwenden.
- KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
- NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.
- Dieses Produkt darf nur unter Aufsicht aufgeladen werden. Lassen Sie das Gerät während des Aufladens NIEMALS unbeaufsichtigt oder unbeobachtet.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.

- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• E Z L i n k P a r Q 6 B • Schnellanleitung

- Netzkabel

Start

Packen Sie Ihren EZLink Par Q6BT ILS aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Serienschaltung der Geräte

Sie können bis zu 17 EZLink Par Q6BT ILS-Produkte mit 120 V oder 31 Produkte mit 230 V verbinden. Überschreiten Sie niemals diese Anzahl. Power-Link-Kabel können separat erworben werden.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Stromversorgung per Akku

Der EZLink Par Q6BT ILS wird für einen kabelfreien Betrieb mit einem Lithium-Ionen-Akku geliefert.

Laden des Akkus

Der Akku wird immer dann aufgeladen, wenn der EZLink Par Q6BT ILS über das mitgelieferte Netzkabel an eine Stromquelle angeschlossen wird. Wenn das Produkt angesteckt und nicht in Betrieb ist, stellen Sie sicher, dass das Produkt ausgeschaltet ist.

• Die LED-Anzeige blinkt rot, wenn Sie Ihre Einheiten zu überladen.
- Verwenden Sie den EZLink Par Q6BT ILS nicht im Vollstrommodus (alle LEDs zu 100%), während das Gerät geladen / an eine Stromquelle angeschlossen ist, da das Gerät extrem heiß werden kann.

Akkustandsanzeige

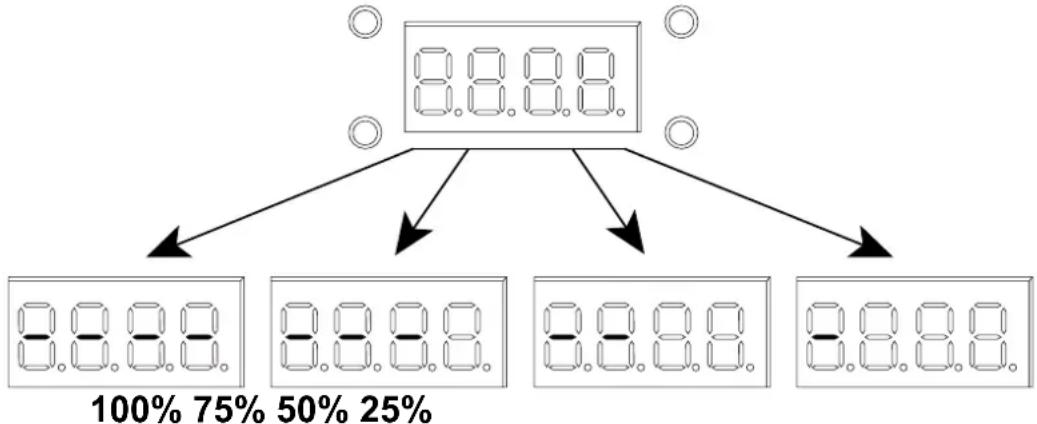

Die Kontrollleuchten auf der LED-Menüanzeige zeigen die verbleibende Laufzeit der Akkus an. In der folgenden Zeichnung erfahren Sie, wie die Kontrollleuchten für den Akkuladestand zu interpretieren sind.

Akkulaufzeit

Maximale Laufzeit(alle Farben angeschaltet)	Maximale Laufzeit(einfarbig an)	Ladezeit
Bis zu 8 Stunden Bis zu 20 Stunden 4 Stunden

Montage

Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.

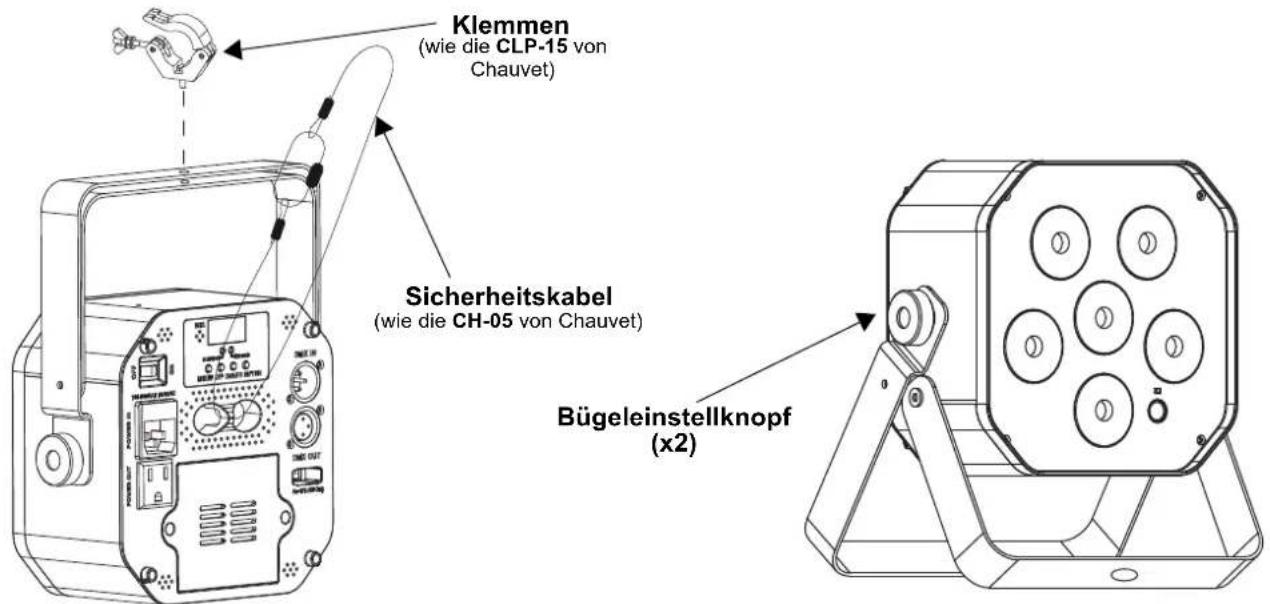

Montageansicht

Beschreibung des Bedienfeldes

Taste Funktion
	Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption
	Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen
	Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen

Aktiviert eine Menüoption oder einen ausgewählten Wert

Menükarte

Die neueste Menükarte finden Sie auf der EZLink Par Q6BT ILS-Produktseite unter www.chauvetdj.com.

Modus Programmierebenen Beschreibung
DMX Mode	4Ch	d 1–509		4-Kanal DMX-Modus
	8Ch 8-Kanal DMX-Modus
ILS Mode iLS iLS	1–4 Stellt die ILS-Modus ein
Statische Farben	C-- C 1–15 Statische Farben
Auto-Programme	P-- P 1–5 Auto-Programme
Geschwind-igkeit	S--	S. 1–100		Programmgeschwindigkeit für P 1–5
Dimmer	d--	L. 1–255		Dimmer
Musik-steuerung	Snd	Snd1–5		Musiksteuerungsprogramm
Empfindlichkeit	SEnS	u 0–100		Musikempfindlichkeit
Individuelle Farbmischung	u--	r. 0–255		Benutzerdefinierte statische Farben kombiniert rot, grün blau und bernstein
		G. 0–255
		b. 0–255
		A. 0–255
		S. 0–100		Strobe-frequenz
Bluetooth-Modus*	bLE	______		Bluetooth-Steuerungsmodus, zeigt die Bluetooth-ID an
Steuermodus	SEt	ir	on	Schaltet Infrarot ein oder aus
			oFF
		out	SLAV	Aktivieren Sie Master/Slave mit Nicht-BT-Geräten
			dMX	Aktivieren Sie Master/Slave mit anderen BT-Geräten

*Die Wortmarke Bluetooth® und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von Chauvet & Sons, LLC unter Lizenz verwendet. Andere Marken und Markennamen gehören den jeweiligen Eigentümern.

DMX-Verbindung

Der EZLink Par Q6BT ILS kann mit einem DMX-Controller betrieben werden. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com herunter.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 505.

Master/Slave-Schaltung

Der EZLink Par Q6BT ILS verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

ILS-Verbindung

Der EZLink Par Q6BT ILS greift die DMX-Datenverbindung und D-Fi USB für eine Drahtlosverbindung zum Integrated Lighting System (ILS)-Ökosystem auf (Patent ausstehend). Weitere Informationen zur Konfiguration des EZLink Par Q6BT ILS im ILS-Modus finden Sie im Benutzerhandbuch unter www.chauvetdj.com.

IRC-6 (Infrarot-Fernbedienung)

Der EZLink Par Q6BT ILS ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ. Weitere Informationen zur IRC-6 oder herunterladbare Anweisungen finden Sie unter www.chauvetdj.com.

Bluetooth-Steuerung

Der EZLink Par Q6BT ILS kann mit der BTAir-App über eine Bluetooth-Verbindung betrieben werden. Für weitere Informationen zur Verwendung der BTAir-App laden Sie sich die BTAir-Anleitung unterwww.chauvetdj.com herunter.

DMX-Werte

4Ch	8Ch	Funktion	Wert	Prozent/Einstellung
1		1	⇔ 255 0–100%	000
2		2	⇔ 255 Gr 100%	000
3		3	⇔ 255 Br 100%	000
4		4	Berns 255 0–100%	000
-	5	S t r o	000 ⇔ 015 Keine Funktionb e016 ⇔ 255 Strobe, langsam bis schnell
-6 Auto-Programme			000 ⇔ 005 Keine Funktion006 ⇔ 055 Auto-Programm 1 (Programme 2–5)056 ⇔ 106 Auto-Programm 2107 ⇔ 157 Auto-Programm 3158 ⇔ 208 Auto-Programm 4209 ⇔ 255 Auto-Programm 5
-	7	Programmgeschwindigkeit	000 ⇔ 250 Geschwindigkeit, langsam bis schnell251 ⇔ 255 Musiksteuerung
-8 Dimmer 000			⇔ 255 0–100%
