TP63A - Support mural Crimson - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat
Marque	Crimson
Modèle	TP63A
Poids maximal de l'écran	68 kg (150 lb)
Matériaux	Acier
Compatibilité écran	Universal, fixation via vis fournies
Types de mur compatibles	Bois massif, béton, blocs de béton, colonnes bois avec max. 16 mm de placoplâtre
Outils nécessaires à l'installation	Perceuse, mèche à bois 6 mm (7/32"), mèche à maçonnerie 11 mm (7/16"), clé à douille 13 mm, niveau à bulle, tournevis
Fonctions principales	Réglage vertical, système de verrouillage, cordon de retrait
Installation	Fixation murale sur montant (bois) ou perçage (béton), puis accrochage du téléviseur
Entretien et nettoyage	Aucun entretien particulier ; vérifier périodiquement la fixation
Sécurité	Ne pas dépasser la charge maximale ; faire appel à un installateur qualifié en cas de doute
Garantie	10 ans contre les défauts de matériaux et de fabrication
Contenu du colis	Plaque murale, supports de montage, visserie (vis, entretoises, rondelles)
Réparabilité	Contacter le service client Crimson AV pour les pièces détachées

FOIRE AUX QUESTIONS - TP63A Crimson

Quel est le poids maximal supporté par le support mural Crimson TP63A ?

Le poids maximal de l'écran est de 68 kg (150 lb). Ne jamais dépasser cette capacité.

Quels types de murs sont compatibles avec le support TP63A ?

Le support est conçu pour une installation sur murs en bois massif, béton, blocs de béton ou colonnes en bois avec un maximum de 16 mm de plaques de plâtre. Pour d'autres matériaux, consultez un installateur qualifié.

Quels outils sont nécessaires pour installer le support ?

Vous aurez besoin d'une perceuse, d'une mèche à bois de 6 mm (7/22"), d'une mèche à maçonnerie de 11 mm (7/16"), d'une clé à douille 13 mm, d'un niveau à bulle et d'un tournevis.

Comment installer la plaque murale sur un montant en bois ?

Localisez les montants avec un localisateur, tracez une ligne verticale au centre, placez la plaque murale (C) au niveau et marquez les trous. Percez des trous de 6 mm à 65 mm de profondeur, puis fixez la plaque avec les vis fournies.

Comment fixer les supports de montage au téléviseur ?

Alignez le support de montage (E) dans les trous à l'arrière du téléviseur et fixez-le à l'aide du matériel fourni (vis, entretoises si nécessaire). Utilisez une multi-rondelle (V) si besoin.

Comment ajuster la verticalité de l'écran après installation ?

Utilisez les vis de réglage vertical situées sur le support pour mettre le téléviseur de niveau.

Comment retirer le téléviseur du support mural ?

Tirez sur le cordon de retrait pour déverrouiller le mécanisme, puis soulevez le téléviseur vers le haut pour le décrocher de la plaque murale.

Quelle est la durée de la garantie du support Crimson TP63A ?

Crimson AV LLC garantit ce produit 10 ans contre les défauts de matériaux et de fabrication.

Que faire si les vis fournies ne conviennent pas à mon téléviseur ?

Utilisez les entretoises (R/S) fournies pour ajuster l'épaisseur. Si nécessaire, procurez-vous des vis adaptées auprès d'un revendeur spécialisé.

Puis-je installer ce support sur un mur en brique creuse ?

Le support est conçu pour le bois massif, le béton et les blocs de béton. Pour la brique creuse, consultez un installateur qualifié pour des fixations appropriées.

MODE D'EMPLOI TP63A Crimson

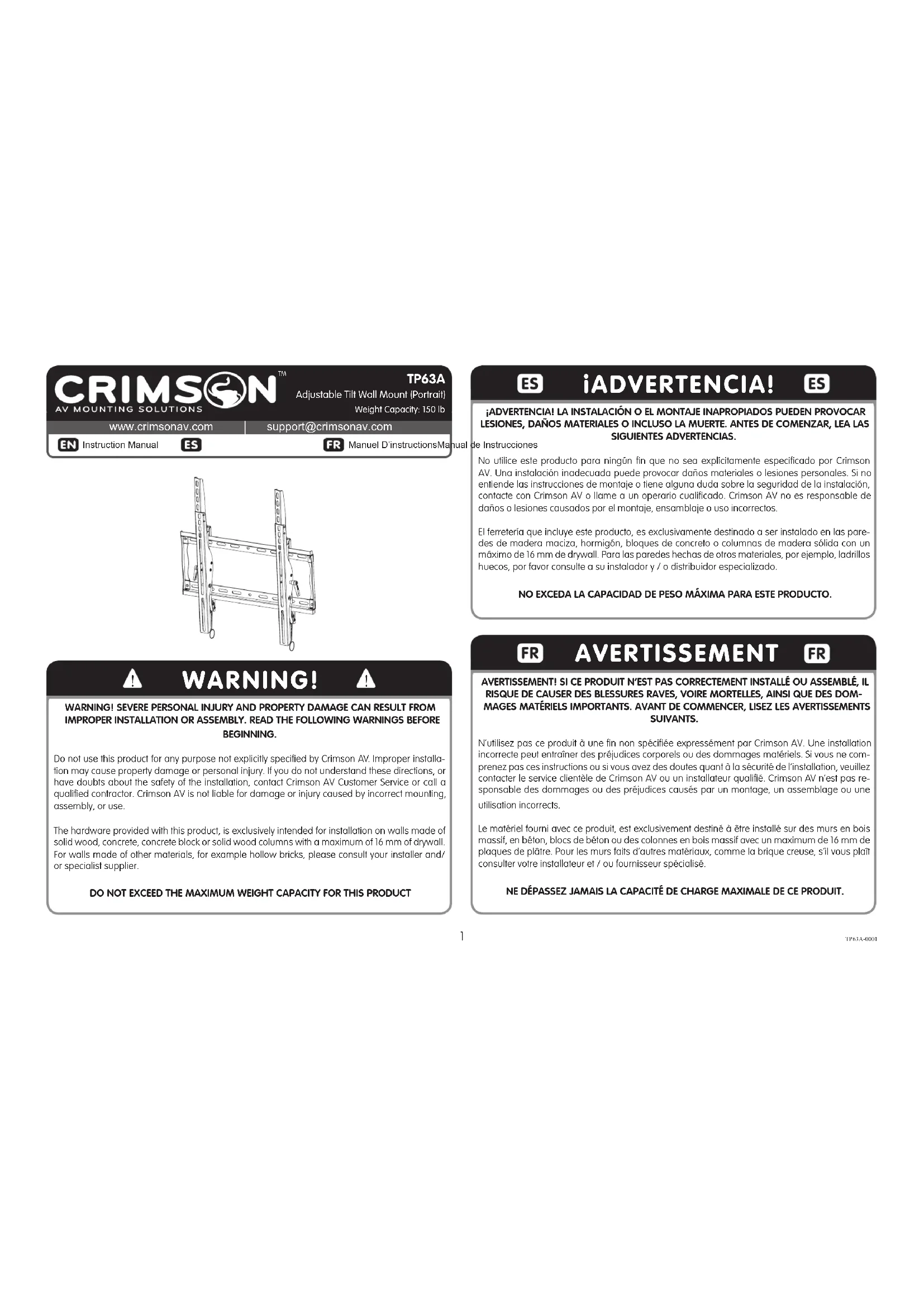

N'utilisez pas ce produit à une fin non spécifiée expressément par Crimson AV. Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l'installation, veuillez contacter le service clientèle de Crimson AV ou un installateur qualifié. Crimson AV n'est pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects.

Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de plaques de plâtre. Pour les murs faits d'autres matériaux, comme la brique creuse, s'il vous plaît consulter votre installateur et / ou fournisseur spécialisé.

NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.

WEIGHT CAPACITY

Poids maximal de l'écran

150lb / 68kg

EN

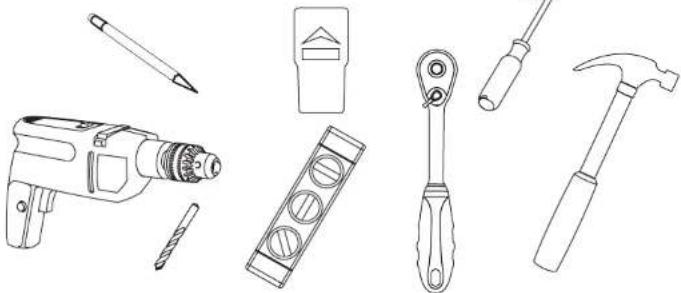

TOOLS REQUIRED

Herramientas necesarias Outils n°Rssaires

Bois peu 6mm-7/32". peu maçonnerie 11mm-7/16". 13mm Clé à douille. Marteau si nécessaire.

EN

PACKAGE CONTENTS

ES

Utilisez localisateur de montants pour localiser les centres de deux piliers structurels.

1a-1

1a-2

Utilisez un niveau et tracez une ligne verticale au centre du montant.

WOOD STUD INSTALLATION1a-3

EN

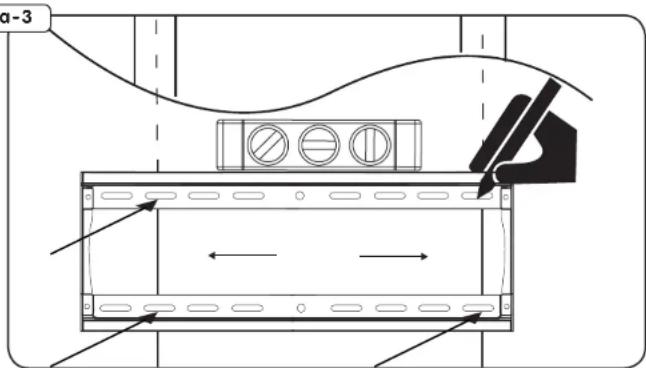

Utilisez la plaque murale (C) pour marquer l'emplacement des trous dans la ligne médiane.

1a-3

a-3

1a-4

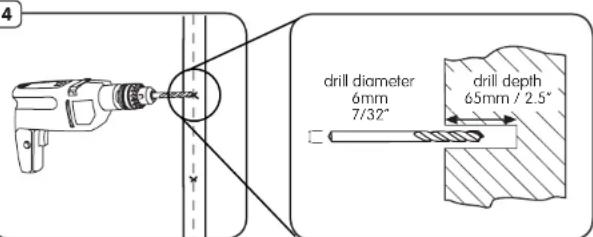

Utilisez un 6mm - 7/32 bits de perçage pour percer des trous 65mm - 2.5".

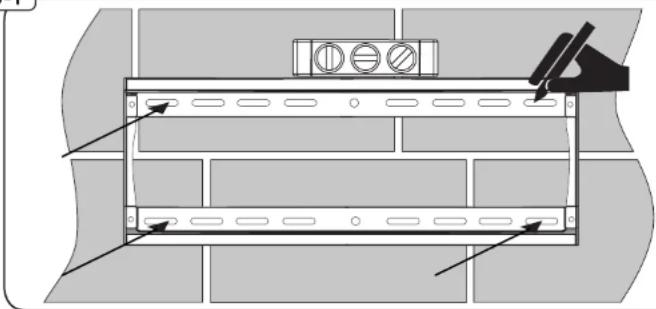

1b-1 CINDER BLOCK & CONCRETE INSTALLATION

EN Level wall plate, then mark 4 hole locations.
ES Nivele la placa de pared, a continuación, marque la ubicación de 4 agujeros.
FR Niveau de la plaque murale, puis marquer l'emplacement des quatre trous.

1b-1

Aligner le support de montage (E) dans les trous à l'arrière du téléviseur. Fixer à l'aide de matériel fourni avec un tourmevis. Outils à main seulement..

3-2

Screws IN-P DO NOT USE Multimeter

3-3

Si les vis (F-M) sont nécessaires, puis utilisez multi-rondelle (V).

ATTACH MOUNT BRACKETS3-4

EN

Utiliser des entretoises (R / S) entre le téléviseur et le support métallique si nécessaire.

3-5

3-4

Spacer R or 5

ATTACH MOUNT BRACKETS3-5

EN

Si les vis touché le fond, puis utiliser des rondelles (non inclus) afin d'éliminer mou.

4

HANG TV

EN

Accrocher le haut du support sur le support mural, puis plus bas et l'inclinaison vers le mur. Vous entendrez un déclic lorsque le mécanisme de verrouillage en place.

4-1

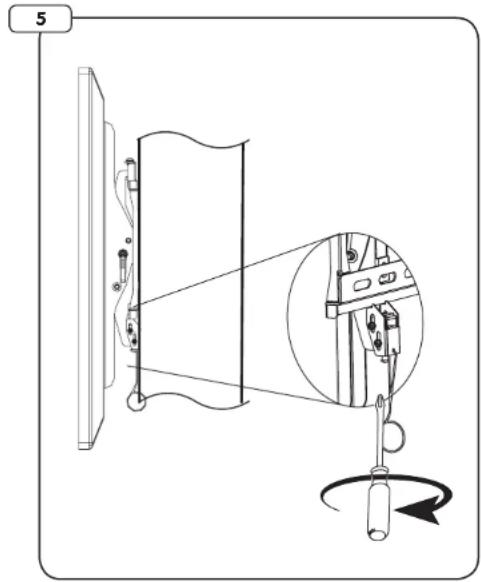

En utilisant un tournevis serrer les vis de fixation pour verrouiller suivre en place.

5

6

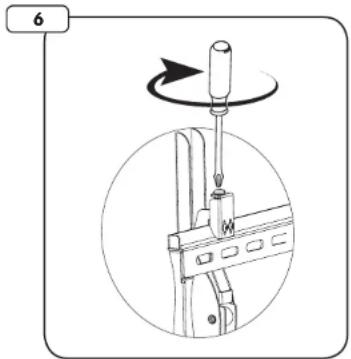

VERTICAL ADJUSTMENT

EN

Après l'installation, utiliser des vis de réglage à la télévision niveau.

6

7

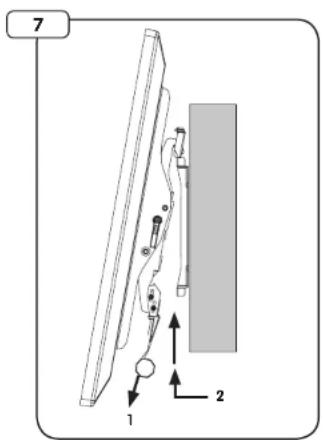

EN To remove, pull cord coil down and lift TV up.
ES Para quitarla, tire de la bobina de cable de abajo, luego tire la salida de TV luego levante.
FR Pour le retirer, tirez le cordon vers le bas la bobine, puis tirez sur la télévision, puis soulevez-le.

7 1 2

WARRANTY

Nous vous félicitons pour l'achat de ce produit Crimson! Vous venez d'acquérir un produit réalisé à partir de matériaux durables et d'une conception ingénieuse jusque dans les moindres détails. Crimson AV LLC est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matériaux et de fabrication.

Crimson AV LLC rejette toute responsabilité relativement à quelque problème pouvant être associé à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Crimson AV LLC réfute toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage quelconque. Crimson AV LLC réfute toute responsabilité pour des dommages résultant de l'utilisation ou de l'impossibilité d'utiliser des produits Crimson AV LLC. Crimson AV LLC réfute également toute responsabilité pour quelque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main d'oeuvre pour la réparation de produits Crimson AV LLC par une personne ne travaillant pas pour Crimson AV LLC.

Les spécifications sont sujettes à changement sans préavis.

WARRANTY CONTINUED

EN

NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: CRIMSON PRODUCT WARRANTY APPLIES ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY SPECIFIC WARRANTY INFORMATION.
