T55L - Support mural Crimson - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural inclinable
Marque	Crimson
Modèle	T55L
Capacité de charge maximale	90 kg (200 lb)
Matériaux de mur compatibles	Bois massif, béton, parpaing avec plaque de plâtre jusqu'à 16 mm
Outils nécessaires	Perceuse, foret bois 6 mm, foret maçonnerie 11 mm, clé à douille 13 mm, niveau, détecteur de montants
Contenu de l'emballage	Plaque murale (C), supports de montage (E), vis, rondelles, entretoises (R/S), multi-rondelle (V)
Garantie	10 ans contre les défauts de matériaux et de fabrication
Fonction d'inclinaison	Oui, permet d'incliner le téléviseur vers l'avant pour accéder aux câbles
Poids du support (estimé)	Environ 5 kg
Installation	Doit être réalisée sur des montants structurels ou du béton plein
Sécurité	Ne pas dépasser la charge maximale. Vérifier régulièrement les fixations
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs
Réparabilité	Contacter le service client Crimson pour les pièces de rechange
Utilisation prévue	Fixation d'écrans plats sur mur

FOIRE AUX QUESTIONS - T55L Crimson

Quels types de murs sont compatibles avec le support mural Crimson T55L ?

Le support est conçu pour une installation sur des murs en bois massif, béton ou parpaing avec un maximum de 16 mm de plaque de plâtre. Pour d'autres matériaux (brique creuse, etc.), consultez un installateur qualifié.

Quel est le poids maximal que peut supporter le T55L ?

La capacité de charge maximale est de 90 kg (200 lb). Ne dépassez jamais cette limite.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un foret bois de 6 mm, d'un foret maçonnerie de 11 mm, d'une clé à douille de 13 mm, d'un niveau et d'un détecteur de montants.

Le support permet-il d'incliner le téléviseur ?

Oui, le support T55L offre une fonction d'inclinaison. Après avoir accroché le téléviseur, il est possible de l'incliner vers l'avant pour accéder aux câbles à l'arrière.

Comment fixer le support sur un mur en béton ?

Utilisez un foret maçonnerie de 11 mm pour percer les trous. Insérez les chevilles adaptées (non fournies) et fixez la plaque murale avec les vis fournies. Assurez-vous que le mur est suffisamment solide.

Le support est-il livré avec un niveau à bulle ?

Non, le niveau n'est pas inclus. Vous devez utiliser votre propre niveau pour garantir un alignement parfait.

Puis-je installer ce support sur des montants en bois espacés de 40 cm ?

La plaque murale doit être fixée sur des montants structurels. Vérifiez l'écartement avec un détecteur de montants. Si l'écartement ne correspond pas, il est possible de percer des trous supplémentaires dans la plaque, mais respectez les distances de sécurité.

Comment retirer le téléviseur du support une fois installé ?

Desserrez les vis de fixation à l'aide d'un tournevis (outil à main) pour libérer le support de montage, puis soulevez le téléviseur pour le décrocher du support mural.

Quelle est la garantie du support Crimson T55L ?

Crimson AV offre une garantie de 10 ans contre les défauts de matériaux et de fabrication. Cette garantie ne couvre pas une installation incorrecte ou les dommages dus à une surcharge.

Où puis-je trouver les pièces de rechange pour ce support ?

Pour les pièces de rechange, veuillez contacter le service client Crimson AV. Les pièces telles que les vis, rondelles ou entretoises peuvent être commandées séparément.

MODE D'EMPLOI T55L Crimson

N'utilisez pas ce produit à une fin non spécifiée expressément par Crimson AV. Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l'installation, veuillez contacter le service clientèle de Crimson AV ou un installateur qualifié. Crimson AV n'est pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects.

Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de plaques de plâtre. Pour les murs faits d'autres matériaux, comme la brique creuse, s'il vous plaît consulter votre installateur et / ou fournisseur spécialisé.

NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.

WEIGHT CAPACITY

Poids maximal de l'écran

200lb / 90kg

EN

TOOLS REQUIRED

Bois peu 6mm-7/32". peu maçonnerie 11mm-7/16". 13mm Clé à douille. Marteau si nécessaire.

EN

PACKAGE CONTENTS

ES

Utilisez localisateur de montants pour localiser les centres de deux piliers structurels.

1a-1

1a-2

Utilisez un niveau et tracez une ligne verticale au centre du montant.

WOOD STUD INSTALLATION1a-3

EN

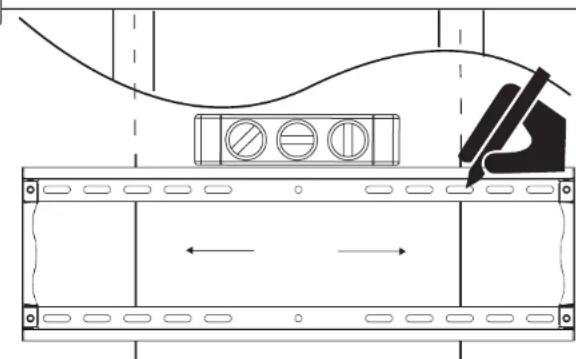

Utilisez la plaque murale (C) pour marquer l'emplacement des trous dans la ligne

1a-3

Utilisez un 6mm - 7/32 bits de perçage pour percer des trous 65mm - 2.5".

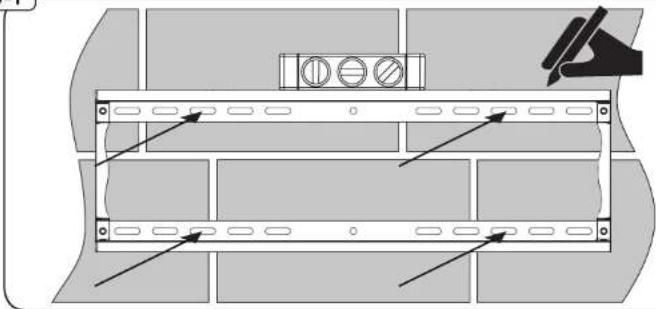

1b-1 CINDER BLOCK & CONCRETE INSTALLATION

EN Level wall plate, then mark 4 hole locations.
ES Nivele la placa de pared, a continuación, marque la ubicación de 4 agujeros.
FR Niveau de la plaque murale, puis marquer l'emplacement des quatre trous.

1b-1

Aligner le support de montage (E) dans les trous à l'arrière du téléviseur. Fixer à l'aide de matériel fourni avec un tournevis. Outils à main seulement...

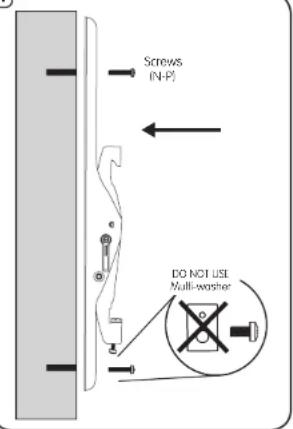

3-1

Screws IN-P1 DO NOT USE Multi-washer

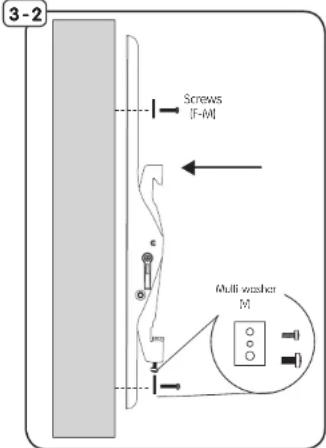

3-2

Si les vis [F-M] sont nécessaires, puis utilisez multi-rondelle (V).

ATTACH MOUNT BRACKETS3-3

Utiliser des entretoises (R / S) entre le téléviseur et le support métallique si nécessaire.

3-4

3-3

Si les vis touché le fond, puis utiliser des rondelles (non inclus) afin d'éliminer mou.

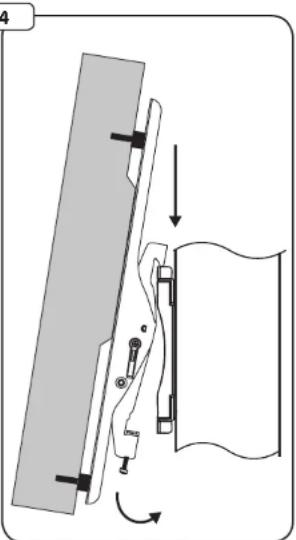

4

HANG TV

EN

Accrocher le haut du support sur le support mural, puis plus bas et l'inclinaison vers le mur. Engager béquille afin de permettre l'accès aux intrants à l'arrière du téléviseur.

(

En utilisant un tournevis serrer les vis de fixation pour verrouiller suivre en place.

WARRANTY

Nous vous félicitons pour l'achat de ce produit Crimson! Vous venez d'acquérir un produit réalisé à partir de matériaux durables et d'une conception ingénieuse jusque dans les moindres détails. Crimson AV LLC est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matériaux et de fabrication.

Crimson AV LLC rejette toute responsabilité relativement à quelque problème pouvant être associé à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Crimson AV LLC réfute toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage quelconque. Crimson AV LLC réfute toute responsabilité pour des dommages résultant de l'utilisation ou de l'impossibilité d'utiliser des produits Crimson AV LLC. Crimson AV LLC réfute également toute responsabilité pour quelque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main d'oeuvre pour la réparation de produits Crimson AV LLC par une personne ne travaillant pas pour Crimson AV LLC.

Les spécifications sont sujettes à changement sans préavis.

WARRANTY CONTINUED

EN

NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: CRIMSON PRODUCT WARRANTY APPLIES ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY SPECIFIC WARRANTY INFORMATION.
