BAS 14.4/1 - Perceuse Bavaria by Einhell - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse-visseuse à accumulateur
Marque	Bavaria by Einhell
Modèle	BAS 14.4/1
Alimentation	Batterie rechargeable 14,4 V Ni-Cd
Chargeur	230 V ~ 50 Hz, tension de charge 17 V, courant de charge 400 mA
Vitesse à vide	0 - 550 tr/min
Couple de rotation	17 gradins réglables
Capacité du mandrin	1,5 à 10 mm
Sens de rotation	Droite et gauche, commutateur mécanique
Fonctions principales	Perçage et vissage avec réglage de couple, blocage de l'interrupteur en position centrale
Niveau de pression acoustique LpA	72 dB(A)
Niveau de puissance acoustique LwA	82 dB(A)
Vibrations	< 2,5 m/s²
Dimensions (L x l x h)	Environ 20 x 5 x 20 cm
Poids (avec batterie)	Environ 1,2 kg
Batterie	Accumulateur Ni-Cd interchangeable, capacité non spécifiée
Temps de charge	Jusqu'à 12 heures pour batterie vide
Garantie	6 mois
Pièces détachées et réparabilité	Contacter le service après-vente V.B.P. Distribution
Entretien et nettoyage	Garder au sec, éviter l'humidité, nettoyer avec un chiffon sec
Sécurité	Utiliser des lunettes de protection, ne pas exposer à la pluie, éliminer les batteries usées selon la réglementation

FOIRE AUX QUESTIONS - BAS 14.4/1 Bavaria by Einhell

Comment charger la batterie pour la première fois ?

Avant la première utilisation, la batterie doit être chargée pendant environ 12 heures à l'aide du chargeur fourni. Insérez la batterie dans le chargeur connecté au secteur (230 V). La diode rouge indique la charge.

Quel est le temps de charge complet de la batterie ?

Pour une batterie complètement déchargée, le temps de charge est d'environ 12 heures. Il n'y a pas de déconnexion automatique, donc veillez à ne pas dépasser ce temps.

Comment régler le couple de rotation ?

Tournez la molette de réglage (Fig. 1) sur l'un des 17 gradins. Pour le perçage, sélectionnez le dernier gradin marqué 'Bohren' (percer) afin de désactiver le limiteur de couple.

Comment changer le sens de rotation ?

Utilisez le commutateur à coulisse au-dessus de l'interrupteur Marche/Arrêt (Fig. 3). Ne commutez que lorsque l'appareil est à l'arrêt pour éviter d'endommager l'engrenage.

Quels embouts utiliser pour le vissage ?

Utilisez de préférence des vis à centrage automatique (Torx, cruciforme) et des embouts de forme et taille correspondantes. Réglez le couple en fonction de la vis.

Comment entretenir la perceuse ?

Gardez l'appareil et le chargeur à l'abri de l'humidité. Nettoyez avec un chiffon sec. N'utilisez pas de produits agressifs.

Que faire si la batterie ne se charge plus ?

Vérifiez la prise de courant et les contacts du chargeur. Si le problème persiste, envoyez le chargeur et la batterie au service après-vente V.B.P. Distribution.

Comment éliminer les batteries usagées ?

Ne jetez pas les batteries usées aux ordures ménagères. Rapportez-les gratuitement à la société ISC ou à une déchetterie. Le cadmium est toxique pour l'environnement.

Puis utiliser la perceuse pour percer du métal ?

Oui, réglez le couple sur le gradin 'Bohren' (percer) et utilisez des forets affûtés adaptés au matériau. Portez des lunettes de protection.

Quelle est la durée de la garantie ?

La garantie est de 6 mois à compter de la date d'achat, couvrant les défauts de matériel et de fabrication. Les réparations sont effectuées gratuitement par le service après-vente.

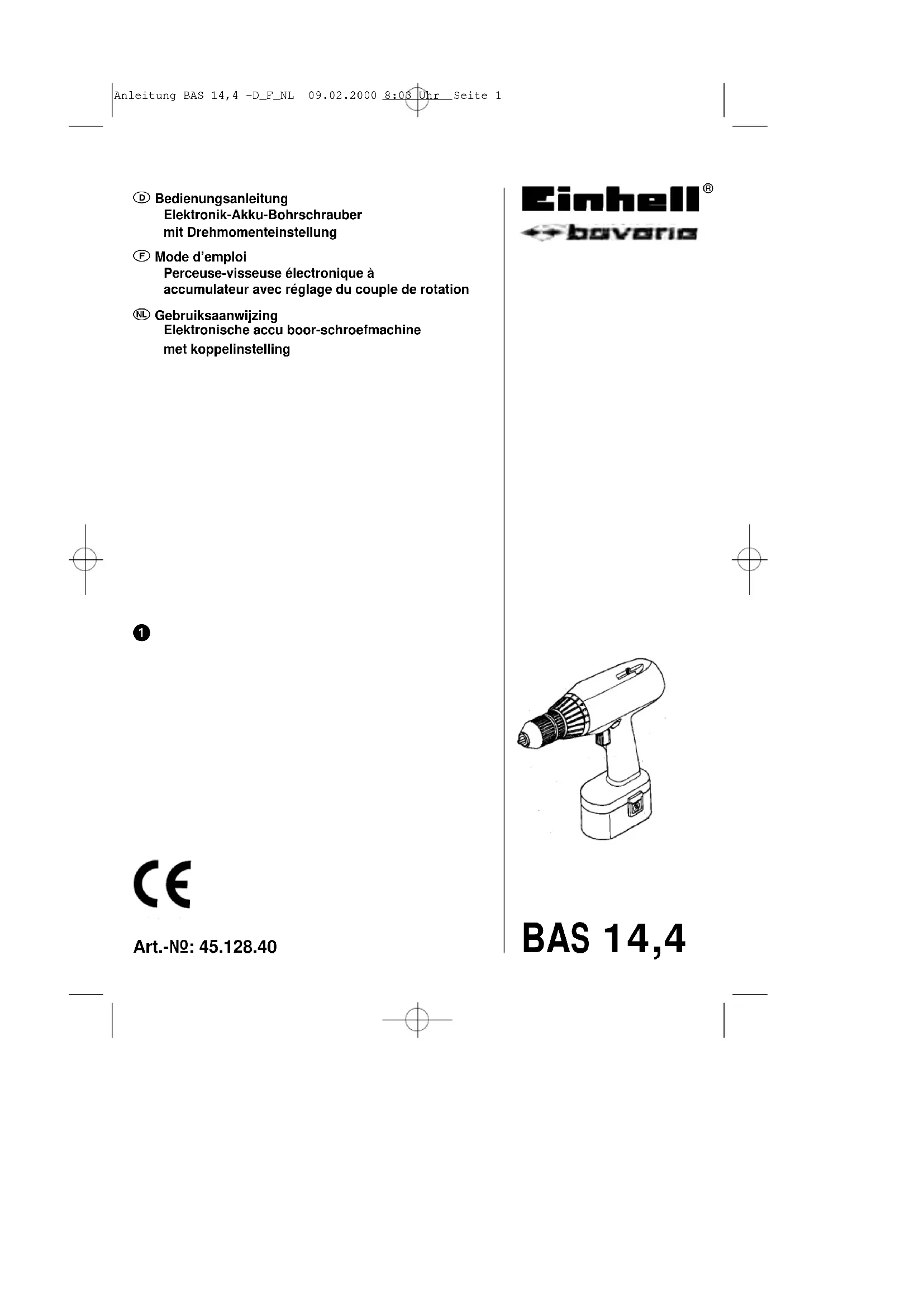

MODE D'EMPLOI BAS 14.4/1 Bavaria by Einhell

D Bedienungsanleitung Elektronik-Akku-Bohrschrauber mit Drehmomenteinstellung
^F Mode d'emploi Perceuse-visseuse électronique à accumulateur avec réglage du couple de rotation
NL Gebruiksaanwijzing Elektronische accu boor-schroefmachine met koppelinstelling

Einhell®

bovaria

1

© Bitte Seite 2-5 ausklappen
⑤ Veuillez ouvrir les pages 2 à 5
NL Gelieve bladzijden 2-5 te ontvouven

⑭ Seite 6 - 7
⑤ Page 8 - 9
NL Blz. 10 - 11

1 Perceuse-visseuse à accumulateur
1 Accumulateur échangeable
1 Chargeur

NL Levering:

1 accu boor-schroefmachine
1 verwisselbare accu
1 oplader

D

Geräteabbildung:

Illustration de l'appareil:

Fig. 1: Réglage du couple de rotation

Fig. 2: Porte-bits

Fig. 3: Commutation de sens de rotation (vers la droite ou vers la gauche)

Fig. 4: Interrupteur Marche/Arrêt

Fig. 5: Accumulateurs échangeables, pour enlever le paquet accumulateur appuyer sur les deux touches à verrouillage

Notes importantes:

Lisez impérativement ces notes avant la mise en service de votre perceuse-visseuse à accumulateur:

1. Le paquet accumulateur NC (nickel-cadmium) échangeable fourni n'est pas chargé. Avant la première mise en service, l'accumulateur doit être chargé.
2. Chargez le paquet accumulateur à l'aide du chargeur fourni. Un accumulateur vide est chargé après env. 12 heures. N'utilisez pas le chargeur fourni pour charger d'autres appareils.
3. Le paquet accumulateur a atteint sa capacité maximale après env. cinq cycles de décharge et de charge.
4. Les accumulateurs NC se déchargent même s'ils ne sont pas utilisés. Pour cette raison, chargez les accumulateurs à intervals réguliers.
5. Respectez les données indiquées sur la plaque signalétique du chargeur. Connectez le chargeur uniquement à la tension du réseau indiquée sur la plaque signalétique.
6. En cas de forte sollicitation, l'accumulateur chauffe. Avant l'opération de charge, laissez refroidir l'accumulateur jusqu'à ce qu'il ait atteint la température ambiante.

Consignes de sécurité:

1. Préservez votre perceuse-visseuse et le chargeur de l'humidité et de la pluie.
2. Gardez le chargeur et la perceuse-visseuse hors d'atteinte des enfants.
3. Utilisez uniquement des forets affûtés et des bits de vissage irréprochables et appropriés.
4. Portez des vêtements de travail adaptés ainsi que des lunettes de protection.
5. N'utilisez pas la perceuse-visseuse dans une ambiance de fumées et de liquides inflammables.
6. En cas de percage et vissage dans le mur, assurez-vous qu'aucun câble électrique, qu'aucune conduite de gaz ou d'eau n'est dissimulé sous la position envisagée.

7. Ne jetez pas les accumulateurs usés au feu nu. Risque d'explosion!

8. Ne jetez pas les accumulateurs usés et défectueux aux ordures ménagères. Pensez à la protection de l'environnement; le cadmium est toxique. Pour leur élimination selon les prescriptions, les accumulateurs usés et défectueux peuvent être retournés gratuitement à la société ISC ou déposés à une station de collecte appropriée. Dans le cas où vous ne connaissez pas d'endroit de collecte, renseignez-vous auprès de votre service municipal.

9. Evitez le contact avec des accumulateurs dont l'acide s'est répandu. Si un tel cas se produit, nettoyez la partie de la peau concernée à l'eau et au savon. Si vous recevez de l'acide d'accumulateur dans l'oeil, rincez l'oeil à l'eau claire pendant 10 minutes au minimum et consultez immédiatement un médecin.
10. Préservez le chargeur et le câble de toute détérioration et arrêtes vives. Faites immédiatement remplacer les câbles par un spécialiste électricien.
11. Assurez-vous que votre outil n'est pas détérioré. Les réparations ne doivent être confiées qu'à un spécialiste électricien.
12. Veillez à ce que les contacts du paquet accumulateur ne touchent pas d'autres objets métalliques, p.ex. clous, vis. Risque de court-circuit!

Mise en service:

Charge du paquet accumulateur NC

1. Retirer le paquet accumulateur de la poignée (voir fig. 5) en appuyant sur les touches à verrouillage latérales.
2. Comparez si la tension de secteur indiquée sur la plaque signalétique correspond à la tension de secteur sur place. Introduisez le chargeur dans la prise et connectez le câble du chargeur à l'adaptateur de charge.
3. Introduisez le paquet accumulateur dans l'adaptateur de charge. La diode électroluminescente rouge signale que le paquet accumulateur est en train d'être chargé. La durée de charge s'élève à 12 heures au maximum pour un accumulateur déchargé. Pendant l'opération de charge, le paquet accumulateur peut chauffer légèrement. Ceci est normal. Attention! En cas de charge complète il n'y a pas de déconnexion automatique!

Si la charge du paquet accumulateur n'est pas possible, vérifiez

F

• que la prise de courant est sous tension
• que les contacts du chargeur sont fiables

S'il n'est toujours pas possible de charger le paquet accumulateur, nous vous prions d'envoyer

● le chargeur

- et le paquet accumulateur à notre station de service après-vente.

Dans l'intérêt d'une longue durée de vie, vous devriez veiller à recharger à temps le paquet accumulateur. C'est surtout indispensable si vous constatez que la puissance de la perceuse-visseuse se réduit.

Ne déchargez jamais complètement le paquet accumulateur. Cela provoquerait un défaut du paquet accumulateur NC.

Réglage du couple de rotation (fig. 1)

La perceuse-visseuse à accumulateur Einhell dispose d'un dispositif de réglage mécanique du couple de rotation à 17 gradins. Le couple de rotation pour une taille définie de vis est réglable par la molette de réglage (fig. 1). Le couple de rotation dépend de plusieurs facteurs:

● de la sorte et dureté du matériau à traiter
● de la sorte et longueur des vis utilisées
● des exigences auxquelles doivent répondre les unions vissées

Si le couple de rotation est atteint, un grincement indique que le désaccouplement est effectué.

Perçage

Pour pouvoir percer, mettez la molette de réglage pour le couple de rotation sur le dernier gradin "Bohrer" (perceuse) - fig. 1, sur le gradin "Bohren" (percer) l'accouplement patinant est hors service. Lors du perçage le couple de rotation maximal est disponible.

Commutateur de sens de rotation (fig. 3)

L'interrupteur à coulisse au-dessus de l'interrupteur Marche/Arrêt vous permet de choisir le sens de rotation de la perceuse-visseuse à accumulateur et d'éviter un démarrage intempestif. Vous pouvez sélectionner la rotation vers la gauche ou vers la droite. Pour prévenir un endommagement de l'engrenage, ne commutez le sens de rotation qu'à l'arrêt. Dans le cas où l'interrupteur à coulisse se trouve dans la position centrale, l'interrupteur Marche/Arrêt est bloqué.

Interrupteur Marche/Arrêt (fig. 4)

L'interrupteur Marche/Arrêt permet le réglage en continu de la vitesse. Le plus fort vous appuyez sur l'interrupteur.

Vissage:

Utilisez de préférence des vis à centrage automatique (p.ex. Torx, à tête cruciforme) ce qui assure le travail en toute sécurité. Veillez à ce que la forme et la taille du bit et de la vis utilisés soient conformes. Effectuez le réglage du couple de rotation comme décrit dans l'instruction - en fonction de la taille des vis.

Caractéristiques techniques:

Alimentation en courant, moteur 14,4 V =

Vitesse 0-550 tr./mn.

Couple de rotation 17 gradins

Rotation vers la droite et vers la gauche oui

Capacité du serrage du mandrin 1,5 à 10 mm

Tension de charge, accumulateur 17 V =

Courant de charge, accumulateur 400 mA

Tension secteur, chargeur 230 V - 50 Hz

Niveau de pression acoustique LPA: 72 dB (A)

Niveau de puissance acoustique LWA: 82 dB (A)

Vibration _w < 2,5 m/s ^2


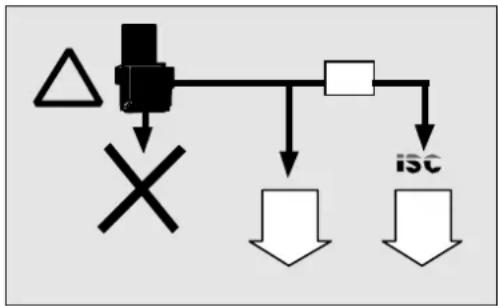

Ne jetez pas les accumulateurs usés et défectueux aux ordures ménagères. Pensez à la protection de l'environnement; le cadmium est toxique. Pour leur élimination selon les prescriptions, les accumulateurs usés et défectueux peuvent être retournés gratuitement à la société ISC ou déposés à une station de collecte appropriée. Dans le cas où vous ne connaissez pas d'endroit de collecte, renseignez-vous auprès de votre service municipal.

NL

La période de garantie commence à partir de la date d'achat et dure 6 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

NL EINHELL-GARANTIE

F V.B.P. Distribution Service Après Vente

5, allée Joseph Cugnot, Z.I. du Phare

F-33700 Merignac

Tel. [phone], Fax [phone]

NL Einhell Benelux

Weberstraat 3

Sous réserve de modifications
