VCE 44 M AC - Aspirateur Flex - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur eau et poussières
Marque	Flex
Modèle	VCE 44 M AC
Capacité du réservoir	44 L
Type de poussière	M (poussières avec OEL > 0,1 mg/m³ et sciure de bois)
Filtration	Filtre plat PTFE (0,5 m²), sac filtre papier, sac filtre de sécurité, filtre H optionnel
Puissance absorbée nominale	1200 W
Puissance absorbée max	1400 W
Tension	220-240 V ~ 50/60 Hz
Protection	IPX4
Classe de protection	I
Débit max	75 L/s (270 m³/h)
Vide max	25 kPa (250 hPa)
Niveau sonore (pression)	68 ± 2 dB(A)
Poids	14,5 kg
Surface du filtre	0,5 m²
Fonctions principales	AutoClean (nettoyage semi-auto du filtre), aspiration humide/sèche, prise outil avec arrêt auto, réglage diamètre tuyau, système antistatique, avertisseur de débit
Prise pour outil électrique	Oui, 2400 W max
Longueur du câble	Environ 10 m (estimation)
Entretien	Vidange du réservoir, nettoyage/remplacement des filtres, nettoyage diffuseur air refroidissement
Sécurité	Flotteur pour aspiration liquide, protection surcharge moteur, arrêt d'urgence, avertisseur débit
Pièces détachées	Filtres, sacs, tuyaux, buses, adaptateurs - disponibles chez Flex

FOIRE AUX QUESTIONS - VCE 44 M AC Flex

Comment utiliser le système AutoClean ?

Le système AutoClean nettoie automatiquement le filtre à intervalles réguliers pour maintenir une aspiration optimale. Si la puissance diminue, vous pouvez déclencher un nettoyage manuel en bouchant le tuyau et en faisant tourner l'aspirateur à plein régime pendant 10 secondes.

Puis-je aspirer de l'eau avec le Flex VCE 44 M AC ?

Oui, c'est un aspirateur eau et poussières. Avant d'aspirer des liquides, retirez le sac filtre et vérifiez que le flotteur fonctionne. Ne jamais aspirer de liquides inflammables.

Que signifie le témoin LED allumé ?

Le témoin LED indique un débit d'air inférieur à 20 m/s. Cela peut être dû à un réservoir plein, un filtre obstrué, un tuyau bouché ou un diamètre inadapté. Vérifiez ces points et nettoyez si nécessaire.

Comment changer le sac filtre ?

Débranchez l'appareil, ouvrez les loquets, soulevez la partie moteur, retirez l'ancien sac en le fermant avec le curseur, puis insérez le nouveau en engageant la carton dans l'entrée d'aspiration.

Quelle est la différence entre un aspirateur de classe M et H ?

Classe M pour poussières avec OEL > 0,1 mg/m³ et sciure de bois ; classe H pour poussières avec OEL, cancérogènes, amiant. Le VCE 44 M AC est de classe M, mais le modèle H AC est disponible pour les poussières dangereuses.

Comment brancher un outil électrique sur l'aspirateur ?

Utilisez la prise de courant sur l'aspirateur. Mettez l'interrupteur sur mode 'auto' ; l'aspirateur démarrera automatiquement avec l'outil branché. Respectez la puissance maxi de 2400 W.

Que faire si l'aspirateur produit de la mousse ?

Arrêtez immédiatement la machine et débranchez-la. Videz le réservoir et nettoyez le flotteur. Ne pas aspirer de liquides moussants sans surveillance.

Comment entretenir le filtre d'air de refroidissement ?

Nettoyez régulièrement le diffuseur d'air de refroidissement situé sur le moteur. S'il est bouché, le moteur peut s'arrêter par surchauffe. Laissez refroidir 5 minutes après nettoyage.

Puis-je utiliser l'aspirateur sur des matériaux chauds ?

Non, n'aspirez jamais de cigarettes allumées, cendres chaudes ou objets brûlants. Risque d'incendie. Utilisez uniquement pour des matériaux froids et non inflammables.

Comment transporter l'aspirateur en toute sécurité ?

Fermez tous les verrous, mettez le capuchon d'entrée, ne l'inclinez pas s'il contient du liquide, ne le soulevez pas par la poignée du chariot. Utilisez les poignées prévues.

MODE D'EMPLOI VCE 44 M AC Flex

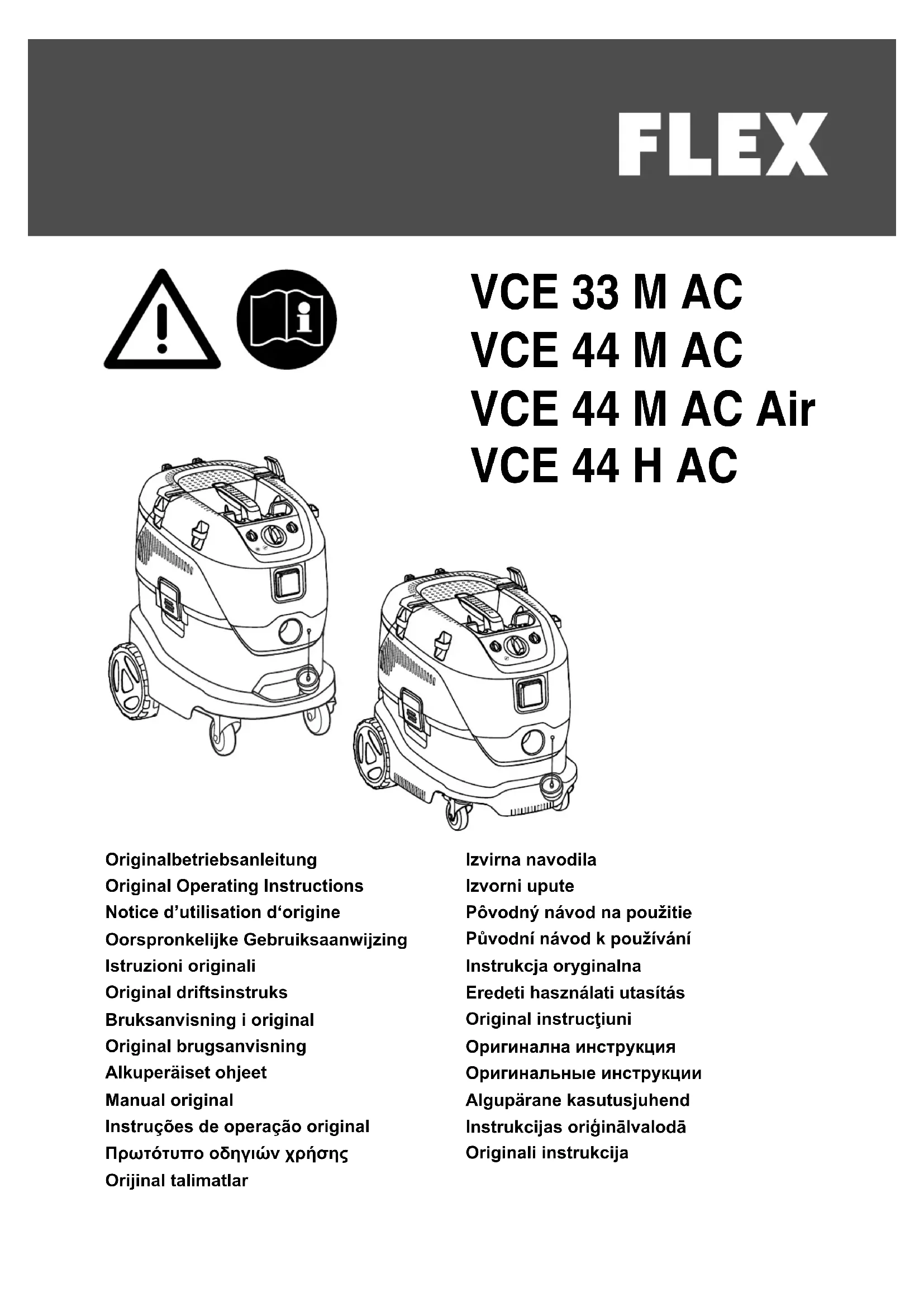

Notice d'utilisation d'origine

Éléments de fonctionnement

1 Crochet de flexible
2 Poignée
3 Positions accesoes
4 Contrôle de la vitesse
5 Interrupteur
6 Capuchon d'entree
7 Roulette
8 Reservoir
9 Raccord d'admission
10 Verrou
11 Fiche de l'appareil
12 Temoin LED
13 Reglage du diametre du tuyau

Le guide de reférence rapide illustré est conçu pour vous aider à partager en marche, utiliser et entreprises l'appareil. Le guide est subdivisé en 4 sections représentées par des symboles:

A

Avant la mise en marche

VEUILLEZ LIRE LE MODE D'EMPLOI AVANT

TOUTE UTILISATION!

1A - Déballage des accessoires
2A - Installation du sac-filtre
3A - Installation du sac jetable
4A- Installation du sac-filtre de sécurité
5A - Insertion et opérations du flexible
6A - Mise en place des accessoires
7A - Installation de la plaque d'adaptateur
8A - Installation de la poignée du chariot

B

Commande / fonctionnement

1B-Avertissement du début et du contrôle
2B - Système de nettoyage de filtré AutoClean
3B - Rangement des cables et des flexibles

C

Raccordement des apparéils électriques

1C - Adaptation de l'outilélectrique

D

Maintenance

1D - Remplacement du sac-filtre
2D - Remplacement du sac jetable
3D - Remplacement du sac-filtre de sécurité
4D - Remplacement du filtr, poussieres de type M et H
5D - Remplacement du filtré essentiel, poussières de type H
6D - Nettoyage du diffuseur à air de refroidissement du moteur
7D - Nettoyage des joints et des flotteurs

Table des matieres

1 Consignes de sécurité 22

1.1 Symboles utilisés pour le signalement des instructions 22
1.2 Instructions d'utilisation 22
1.3 Objet et utilisation prévue 22
1.4 Raccordement electrique 23
1.5 Rallonge 23
1.6 Garantie 23
1.7 Avertissements importants 23

2 Risques 24

2.1 Composants electriques 24
2.2 Poussiere dangereuse 24
2.3 Pièces de rechange et accessoires 25
2.4 Dans une atmophère explosive ou inflammable 25

3Commandefonctionnement 25

3.1 Mise en marche et utilisation de la machine 25
3.2 Fiche de marche/arrêt auto pour outils
électriques 26
3.3 AutoClean 26
3.4 Avertissement de débit 26
3.5 Branchement antistatique 26
3.6 Filtre d'air de refroidissement 27
3.7 Aspiration humide 27
3.8 Aspiration sèche 27

4Après l'utilisation de la machine 28

4.1Aprésutilisation 28
4.2 Transport 28
4.3 Entreposage 28
4.4 Entreposage des accessoires et des outils. 28
4.5 Recyclage de la machine 28

5 Maintenance 28

5.1 Maintenance et inspection régulières 28
5.2 Maintenance 29

6 Informations complémentaires 29

6.1 Déclaration CE de conformité 29
6.2 Caracteristiques techniques 30

1 Consignes de sécurité

Ce document contient les consignes de sécurité pertinentes pour l'appareil ainsi qu'un guide de referencia rapide. Veuillez tire attentivement ce manuel d'utilisation avant la première utilisation de votre machine. Conservez les instructions pour consultation ultérieure.

Assistance supplémentaire

Pour des informations supplémentaires au sujet de cet appeareil, consultez notre site internet à l'adresse www.flex-tools.com.

Pour toute autre question,contactez le service clientèle Flex en charge de votre pays.

Voir verso du present document.

1.1 Symboles utilisés pour le signalement des instructions

DANGER

Danger qui peut se traduire directement par des blessures graves ou irréversibles, voir même un décès.

AVERTISSEMENT

Danger qui peut se traduire par des blessures graves voire même un décès.

ATTENTION

Danger qui peut se traduire par des blessures légères et des dommages.

1.2 Instructions d'utilisation

L'appareil doit :

• uniquement etre utilise par des personnes qui ont ete formees correctement a son usage et a qui I'on a explicitement confie la tache de l'utiliser
• uniquement etre utilise sous surveillance

Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants inclus) aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de connaissances.

Les enfants devront être surveillés pour faire en sorte qu'ils ne jouent pas avec l'appareil.

Ne pas utiliser de techniques de travail à risque.

Ne jamais utiliser la machine sans y avoir placé un contrôle.

Mettre l'appareil hors tension et débrancher la prise dans les situations suivantes:

• Avant le nettoyage et la maintenance
• Avant de procéder au remplacement de composants
• Avant de déplacer l'appareil
• Si de la mousse se forme ou du liquide fuit

En dehors des instructions d'utilisation et des reglements de prévention des accidents applicables obligatoirement dans le pays d'utilisation, observer les régles admises de sécurité et de conformité d'utilisation.

Avant de commencer le travail, le personnel d'exéciption doit être informé ou formé en matière de :

• utilisation de la machine
• risques associés aux substances à ramasser
• élimination sûre des substances ramassées

1.3 Obj et utilisation prévue

Cet extractor de poussière mobile est conçu, développé et soumis à des tests stricts pour fonctionner de manière efficace et sure lorsqu'il est correctement entretenu et utilisé conformément aux instructions ci-après.

Cette machine est adaptée à un usage industriel, par exemple dans les usines, les sites de construction et les ateliers.

Cette machine est également conçue pour une utilisation professionnelle, par exemple dans les hotels, écoles, hopitaux, usines, magasins, bureaux et sociétés de location.

Les accidents dus à une mauvaise utilisation ne peuvent être évités que par ceux qui utilisent la machine.

LISEZ ET SUIVEZ LES INSTRUCTIONS DE SECURITE.

Toute autre utilisation est considérée comme non-conforme. Le fabricant ne pourrait pas être tenu pour responsable des dommages liés à une telle utilisation. Ce risque est uniquement supporté par l'utilisateur. L'utilisation correcte inclut le bon fonctionnement, la maintenance et les réparations spécifiés par le fabricant.

Le flux d'air des systèmes d'aspiration de sécurité doit être strictement contrôle pour obtaining un début minimum de V_min = 20 m/s dans le tuyau d'aspiration.

Pour les aspirateurs de type H (désignation H AC), ce qui suit s'applique :

Ce dispositif convient pour recueiller de la poussière sèche et non inflammable, des liquides non inflammables, la poussière toxique avec des valeurs OEL (limite d'exposition professionnelle), les poussières carcinogenes, les poussières contenant des germes.

Les aspirateurs de type H sont également approuvés pour l'élimination de l'amiate conformément au règlement allemand TRGS 519.

Aspirateur de type H (IEC 60335-2-69). Les poussières apparanten à cette classe sont :

poussières avec des valeurs OEL, toutes les poussières carcinogènes et les poussières mélangées à des agents pathogènes. Les aspirateurs de type H sont intégralement testés et ont un degré de périméabilité maximal de 0,005 %. La mise au rebut doit être exemple de poussière.

Mise en garde indiquée sur le label de sécurité :

Cet apparéil contient des poussières dangereuses pour la santé. Des opérations de vidange et de maintenance, y compris le démontage des collecteurs de poussière, ne doivent être effectuees que par du personnel autorisé équipé de la protection personnelle adequate. Ne pas lancer la machine avant installation et verification complètes du système de filtrage.

Lors du dépoussierage, le renouvellement de l'air dans le local doit être suffisant si l'air d'échévement de l'appareil revient dans le local. Respectez les réglementations nationales avant utilisation.

Pour les aspirateurs de type M (désignation M AC), ce qui suit s'applique :

Ce dispositif convient pour recueiller de la poussière sèche et non inflammable, des liquides non inflam-mables, la scùre de bois et la poussière toxique avec des valeurs OEL >0,1mg / m^3

Aspirateur de type M (IEC 60335-2-69). Les poussières apparanten à cette classe sont :

poussières avec des valeurs OEL >0,1mg / m^3 ainsi que la sciure de bois. La machine est intégralement testée avec des aspirateurs pour cette classe de poussière. Le degré de perméabilité maximal est de 0,1% et la mise au rebut doit être exemple de poussière.

Lors du dépoussierage, le renouvellement de l'air dans le local doit être suffisant si l'air d'échévement de l'appareil revient dans le local. Respectez les réglementations nationales avant utilisation.

1.4 Raccordement electrique

Il est recommendé de raccarder la machine par un coupe-circuit à courant résiduel.

Les éléments electriques (fiches, prises et accouplements) et la rallonge doivent être disposés de sorte à garantir la classe de protection.

Les connecteurs et accouplements des cordons d'alimentation ainsi que les rallonges doivent êtreétanches à l'eau.

1.5 Rallonge

La rallonge doit répondre ou être supérieure aux specifications imposées par le fabricant.

Si une rallonge est utilisé, il faut contrôler la section minimale du cable :

Longueur du cable Section
	< 16 A	25 A
jusqu'à 20 m 1,5 mm	2	2,5 mm2
de 20 à 50 m 2,5 mm	2	4,0 mm2

1.6 Garantie

En ce qui concerne la garantie, nos conditions generales de vente sont applicables.

Les modifications non autorisées apportées à l'appareil, l'utilisation de brosses incorrectes et l'utilisation de l'appareil à des fins autres que celles décrites exemplant le fabricant de toute responsabilité quant au dommage qui en découle.

1.7 Avertissements importants

AVERTISSEMENT

Pour réduire les risques d'incendie, d'électrocution ou de blessures, veuillez dire et respecter toutes les instructions de sécurité et les consignes de prudence avant de l'utiliser. Cette machine est concise pour être utilisée en toute sécurité dans le cadre des fonctions de nettoyage spécifiées. En cas de dommages sur des parties électriques ou mécaniques, la machine et / ou les accessoires doivent être réparés par un service technique qualié ou le fabricant avant utilisation afin d'éviter d'autres dommages à l'appareil ou des blessures physiques à l'utilisateur.

Ne laïssez pas l'appareil sans surveillance lorsqu'il est branché. Débranchez-le de la prise lorsqu'il n'est pas utilisé et avant la maintenance.

L'utilisation en plein air de l'appareil doit être limitée à un usage occasionnel.

Ne pas utiliser l'appareil si le cordon ou la fiche d'alimentation électrique est endommagé. Pour le débrancher, saississez la fiche et pas le cordon. Évitez de manipuler la fiche ou la machine avec des mains mouillées. Eteignez toutes les commandes avant de débrancher l'appareil.

Ne pas tirer ou transporter par le cordon, ne pas utiliser le cordon comme une poignée, ne pas écraser le cordon sous une porte, ne pas tirer le cordon autour de bords ou coins tranchants. Ne pas faire rouler la machine sur le cordon. Éloignez le cordon des surfaces chauffées.

Tenez les cheveux, les vêtements amples, les doigts et toutes les parties du corps distance des ouvertures et des parties mobiles. Ne pas insérer d'objets dans les ouvertures ou ne pas utiliser avec les ouvertures bloquées. Veillez à ce que les ouver

tures ne soient jamais obstruées par de la poussière, de la peluche, des cheveux ou quoi que ce soit risquant de réduire le flux d'air.

N'utilisez pas la machine en extérieur, à basse température.

Ne pas se servir de la machine pour ramasser des liquides inflammables ou combustibles, comme de l'essence, et ne pas l'utiliser dans un environnement dans lequel de tels liquides pouraient etre presents.

N'aspirez rien qui soit en train de fumer ou de brûler (par ex. cigarettes, allumettes ou cendres chaudes).

Faire plus d'attention pendant le nettoyage des escaliers.

Ne pas utiliser l'appareil s'il n'est pas équipé de filtres.

Si la machine ne fonctionne pas correctement, a fait l'objet d'une chute, a eté endommagé, laissé en plein air ou immergé, le returner dans un centre technique ou un distributeur.

En cas de production de mousse ou de sortie de liquide de la machine, arrêtez immédiatement l'aspi-rateur.

La machine ne peut pas etre utilisee comme pompe a eau. La machine a ete conque pour aspirer de l'air et des melanges contenant de I'eau.

Connectez la machine à une alimentation électrique correctement reliée à la terre. La prise de courant et la ballonge doivent être dotées d'un conducteur de terre.

Assurez une ventilation suffisante du lieu de travail.

N'utilisez pas la machine sur une échelle ou un escabeau. Elle pourrait basculer et subir des dommages. Risque de blessure.

Utiliser uniquement la prise de courant de l'appareil pour les usages définis dans les instructions.

2 Risques

2.1 Composants électriques

DANGER

La section supérieure de la machine integre des composants sous tension.

Les composants sous tension peuvent conduire à des blessures graves voiré même mortelles.

1. Ne jamais pulvériser de l'eau sur la section supérieure de la machine.

DANGER

Choc electrique du à un cordon d'alimentation abimé.

Le fait de toucher un cordon d'alimentation abimé peut entraîner des blessures graves voire mortelles.

1. Ne pas endommager le cordon d'alimentation, par ex. ne pas rouler ni tirer dessus, ne pas le pincer.
2. Vérifier régulierement si le cordon d'alimentation est endommage ou montre des signes d'usure.
3. Si le cable électrique est endommagé, il doit être remplace par un distributeur Flex agrée ou une personne qualifiée similaire afin de prévenir tout risque.
4. Ne jamais enrouler le cordon d'alimentation autour des doigs ou de toute autre partie du corps de I'opérateur.

2.2 Poussièrédangereuse

AVERTISSEMENT

Substances dangereuses.

Passer l'aspirateur sur des substances dangereuses peut provoquer des blessures graves, voir même mortelles.

1. Les substances suivantes ne doivent pas etre aspirées par la machine :

2. déchets chauds (cigarettes allumées, cendres chaudes, etc.)
   liquides inflammables, explosives, agressifs (par ex. essence, solvents, acides, alcalis, etc.)

3. poussière inflammable, explosive (par ex. poussière de magnésium ou d'aluminium, etc.)

AVERTISSEMENT

La machine peut être utilisée pour procéder à l'élimination de l'amiate conformément au règlement allemand TRGS 519. Pour ramasser des substances contenant de l'amiate:

Les aspirateurs de type H (désignation H AC) peuvent être utilisés pour ramasser l'amiate.

1. Utilisez un tuyau d'aspiration d'un diamètre maximum de 36 mm.
2. Utilisez le sac en plastique reférable pour garantir le transport exempt de poussière de l'appareil et des parties contaminées (tuyau, tuyau à main, buses, etc.).

Une fois que l'aspirateur à amiente a été utilisé dans une zone d'exclusion définie dans le règlement TRGS 519, il ne doit plus être utilisé dans les zones dites blanches. Les exceptions sont autorisées uniquement si l'aspirateur à amiente a été préala

blement totalement decontaminé par un spécialiste spécifique dans le règlement TRGS 519 n° 2.7 (par ex. le boîtier extérieur mais aussi, par exemple, les salles d'air de refroidissement, les salles d'installation pour les fournitures électriques, les fournitures elles-mêmes, etc.). Un rapport écrit doit être rédigé et signé par un spécialiste.

Lors du ramassage de substances contenant de l'amiate, l'air d'échéppement ne doit pas returner dans la pierce.

1. Utilisez la fiche d'air d'évacuation et un tuyau d'une longueur de 4 m max. et un diamètre nominal de 50 mm max.

2.3 Pièces de rechange et accessoires

ATTENTION

Pièces de rechange et accessoires.

L'utilisation de pieces de rechange, de brosses et d'accessoires non originaux peut avoir une influence négative sur la sécurité et / ou le fonctionnement de l'appareil.

1. Seuls les accessoires et pieces de rechange Flex sont autorisés. Les pieces de rechange susceptibles de nuire à la santé et à la sécurité de l'opérateur et / ou au fonctionnement de l'appareil sont les suivantes :

Description N° de commande
Élement filtrant plat PTFE, 1 piece	445.118
Filtre de type H, 1 piece	445.126
Sac-filtre en papier, 5 pieces 445.088
Sac à poussière, 5 pieces 445.061
Sac-filtre de sécurité, 5 pieces 445.096
Filtre d'air de refroidissement en PET, 1 piece	445.134

2.4 Dans une atmophère explosive ou inflammable

ATTENTION

Cette machine n'est pas conçue pour être utilisée dans une atmophère explosive ou

inflammable ou dans des atmosphères susceptibles de le doivent suite à la présence de liquides volatils ou de gaz ou vapeurs inflammables.

3 Commande / fonctionnement

ATTENTION

Dommages dus à une tension d'alimentation incorrecte.

Le fait de connecter l'appareil à une tension d'alimentation incorrecte peut l'endommager.

1. Veiller à ce que la tension affichée sur la plaque signalétique corresponde à la tension de l'alimentation secteur locale.

3.1 Mise en marche et utilisation de la machine

1. Verifiez que l'interrupteur électrique est sur la position arrêt (position 0).
2. Vérifiez que les filtres adaptés sont installés sur la machine.
3. Connectez ensuite le flexible d'aspiration dans l'entrée d'aspiration de la machine en poussant sur le flexible pour le fixer fermement dans l'entrée.
4. Connectez ensuite les deux tubes avec la poignée du flexible et faites tournier les tubes afin de vous assurer qu'ils sont fixés correctement.
5. Placez une buse adaptée sur le tube. Le besoin de la buse se fait en fonction du type de matériel à aspirer.
6. Il est utilisé pour extraire la poussière en association avec un outil qui produit de la poussière puis se connecte au tuyau d'aspiration avec un adaptateur approprié.
7. Verifiez que le réglage de diamètre du tuyau correspond au diamètre réel du tuyau.
8. Branchez la fiche dans une prise électrique adaptée.
9. Placez l'interrupteur électrique sur la position I afin de faire démarrer le moteur.

Bouton sur I: Mise en marche de la machine

Bouton sur 四 / 0 : arrêt de la machine. Alimentation permanente dans la prise.

Bouton sur ^- Activation du mode de fonctionnement marche/arrêt auto

Bouton sur I+ Off:
Mise en marche de la machine
avec désactivation de la fonction de nettoyage de contrôle automatique

Bouton sur 一 + Off: Activation du fonctionnement marche/ arrêt auto et désactivation de la fonction de nettoyage de contrôle automatique

Contrôle de la vitesse à l'aide d'un autre bouton rotatif

Le diamètre du tuyau et le réglage du diamètre du tuyau d'aspiration doivent être identiques.

∅21 ∅21	∅32 ∅32
∅ 27 ∅ 27
∅ 32 ∅ 32
∅ 36 ∅ 36
∅38 ∅38

3.2 Fiche de marche/arrêt auto pour outils électriques

ATTENTION

Fiche de l'appareil.

La fiche de l'appareil est destinée aux équipements électriques auxiliaires ; consultez les caractéristiques techniques pour référence.

1. Avant de brancher un apparéil, toujours éteindre la machine et l' apparéil à brancher.
2. Lire les instructions d'utilisation de l'appareil à brancher et respecter les consignes de sécurité qui y sont relatives.

Une prise avec contacteur de terre est intégrée à l'appareil. Vous pouvez y connecter un outil électrique externe. La prise offre un fonctionnement permanent) lorsque l'interrupteur électrique est en position 四 / 0 c.-a-d. la machine peut etre utilisée comme rallonge.

En position , la machine peut etre mise en marche et arrêtée via l'outil connecté. La poussière est immediatement aspirée a la source. Afin de satisfaire aux reglementations en vigueur, seuils des outils electriques générant de la poussière approvés peuvent etre branches sur I'aspirateur.

La puissance maximale de l'appareil électrique connecté est mentionnée dans la section « Spécifications ».

Avant de placer l'interrupteur sur la position , il faut s'assurer que l'outil branché dans la prise est eteint.

3.3 AutoClean

La machine « AC » est dotée d'un système de nettoyage du filtré semi-automatique, AutoClean. Un cycle de nettoyage fréquent sera automatiquement effectué pour garantir une excellente performance d'aspiration à tout moment.

Si la puissance d'aspiration diminue, ou pour les applications extrémement poussièresuses, il est recommandé de nettoyer le filtrer manuelle :

1. Arrête l'appareil.
2. Fermer les buses ou l'ouverture du tuyau d'aspiration avec la paume de la main.
3. Placer le commutateur sur la position « l » et faire tourner l'aspirateur à plein régime pendant environ 10 secondes tout en maintainant l'ouverture du tuyau d'aspiration fermée.

Si la puissance d'aspiration reste faible, sortez le filtré et nettoyez-le mécaniquement, ou remplacez le filtré.

Pour certaines applications, telles que le ramassage de substances humides, il est recommendé de désactiver le système de nettoyage de filtré automatique. Voir le chapitre 3.1 pour plus de détails.

3.4 Avertissement de débit

ATTENTION

Vérifier que les filtres sont présents et installés correctement.

La machine est équipée d'un système pour surveiller la vitesse de l'air et l'état du filtré de type H¹. Avant d'aspirer de la poussière représentant des valeurs de limites d'exposition professionnelle, contrôle le début volumétrique.

1. Lorsque le moteur tourne, le tuyau d'aspiration doit être fermé pour réduire le débit volumétrique. Le tímoin LED situé sur le tableau avant s'allumera au bout d'une seconde environ. L'avertissement sonore retentit au bout de quelques secondes.

2. Reglez le diamètre en fonction des dimensions du tuyau.

Lorsque le témoin LED s'allume, la vitesse de l'air est inférieure à 20 m/s.

1. vérifie si le réserve ou le sac-filtre est plein.
2. vérifie si le débit est bas dans le tuyau d'aspiration, le tube/la buse, le contrôle.

Lorsque le témoin LED s'allume, le contrôle de type H ou HEPA est manquant, endommagé ou bouché.

1. Le contrôle doit être installé ou remplace pour obtenir le début nécessaire.

3.5 Branchement antistatique

ATTENTION

La machine est équipée d'un système antistatique pour décharger toute électricité statiqueptible de se former pendant le ramassage.

Le système antistatique est placé à l'avant du hait du moteur et create un branchement à la terre pour l'entrée du réservoir.

Pour un fonctionnement optimal, il est conseilé d'utiliser un tuyau d'aspiration électrique conducteur ou antistatique.

1. Lorsque vous insérez le sac jetable facultatif, assurez-vous qu'il soit place de telle manière qu'il ne gène pas la bride antistatique.

3.6 Filtre d'air de refroidissement

Pour protégé les parties électroniques et le moteur, la machine est équipée d'un diffuseur d'air de refroidissement. Nettoyez-le régulièrement.

Pour les zones ayant une forte concentration de poussière fine dans l'atmosphère, il est recommanné d'équiper la machine d'une cartouche de filtre d'air de refroidissement supplémentaire pour éviter que la poussière ne s'accumule dans les canaux d'air et le moteur. Contactez votre représentant commercial local.

ATTENTION

Si le filtr de air de refroidissement est bouché par la poussière, l'interrupteur de protection contre les surcharges dans le moteur peut etre activé. Le cas échéant, eteignez la machine, nettoyez le filtr d'air bouché et laissez refroidir pendant environ 5 minutes.

3.7 Aspiration humide

ATTENTION

La machine est dotée d'un système de flotteur qui coupe le débit d'air de la machine lorsque le niveau de liquide max. est atteint.

1. Lorsque cela se produit, coupe la machine.
2. Débranche la machine de la prise et videz le réservoir.
3. N'aspirez jamais de liquide sans avoir installé le flotteur et le filtré.
4. Ne pas aspirer de liquides inflammables.
5. Avant d'aspirer des liquides, toujours retarder le sac-filtre/sac à déchets et vérifier que le flotteur fonctionne correctement.
6. Si de la mousse se forme, arrêter immédiatement le travail et vider le réservoir.
7. Nettoyer le limiteur de niveau d'eau régulièrement et vérifier s'il présente des signes de dommages.

Avant de vider le réservoir, débranchez la machine.
Déconnectez le flexible de l'entrée en tirant sur le flexible. Detachez les loquets en les tirant vers l'ex

terieur afin de libérer la partie supérieure du moteur. Soulevez la partie supérieure du moteur du réservoir. Videz et nettoyez le réservoir et le système de flotteur après avoir aspiéré des liquides.

Pour procéder à la vidange, inclinez le réservoir vers l'arrière ou vers le côté et versez les liquides dans une bouche d'évacuation ou similaire.

Replacez la partie supérieure du moteur sur le réservoir. Sécurisez la partie supérieure du moteur avec les languettes.

Les manoeuvres lourdes peuvent accidentellement déclencher le flotteur. Le cas échéant, éteignez la machine et attendez 3 minutes avant de réinitialiser le dispositif. Ensuite, continue d'utiliser la machine.

3.8 Aspiration seche

ATTENTION

Aspiration de matériaux dangereux pour l'environnement.

Les matériaux aspiès peuvent désenter un risque pour l'environnement.

1. Éliminer les saletés conformément aux règlementations légales.

ATTENTION

Les aspirateurs de type H sont munis d'un filtrer en amont de type H sur le cote du haut du moteur, sous le capot.

1. Verifiez que le capot du filtré et les étanchéités sont bien installés et intacts et que le filtré est correctement monté.

Un tímoin LED s/allumera si le filtrte a besoin d'être remplaced, ou si le filtrte est manquant, mal monté ou endommagé.

Retirez la fiche de la prise avant de proceder à la vidange du réservoir après aspiration sèche. Retirez le tuyau d'aspiration de la machine et fermez le capuchon d'entrée pour éviter la propagation de poussière nocive. Detachez les loquets en les tirant vers l'extérieur afin de libérer la partie supérieure du moteur. Soulevez la partie supérieure du moteur du réservoir.

Filtre principal : vérifie le filtré. Pour nettoyer le filtré, vous pouvez le brosser ou le laver. Attende que le filtré soit sec avant de redémarrer l'aspiration de la poussière.

Filtre essentiel, poussières de type H : vérifie le filtré. Remplacez le filtré si nécessaire. Portez un masque et des vêtements de protection.

Sac à poussière: contrôle le sac afin de vous assurer de son niveau de replissage. Remplacez le

sac à poussière si nécessaire. Retirez l'ancien sac.
Le nouveau sac est installé en passant la piece de carton avec membrane en caoutchouc dans l'entrée d'aspiration. Veillez à ce que la membrane en caoutchouc passé le rebord de l'entrée d'aspiration.

Sac du filtré de sécurité : contrôle le sac afin de vous assurer de son niveau de replissage. Remplacez le sac à poussière si nécessaire. Portez un masque et des vêtements de protection pour-retirer l'ancien sac. Retirez précautionneusement le sac-filtre du raccord d'admission. Fermez le sac-filtre à l'aide du curseur. Éliminez les saletés conformément aux réglementations légales.

Après la vidange: fermez la partie supérieure du moteur du réservoir et sécurisez la partie supérieure du moteur à l'aide des loquets. N'aspirez jamais de matérielux secs sans avoir installé le filtre dans la machine. La puissance d'aspiration de la machine dépend de la taille et de la qualité du filtre et du sac à poussière. Utilisez exclusivement des filtres et sacs de rechange d'origine.

4 Avec l'utilisation de la machine

4.1 Avec utilisation

Après avoir aspiéré des poussières dangereuses, il faut fermer le capuchon d'entrée et nettoyer l'extérieur de la machine.

Débranchez la fiche de la prise lorsqu vous n'utilisés pas la machine. Enrouler le cordon en commençant par le côté proche de la machine. Le cordon peut être enroulé autour de la partie supérieure du moteur ou du réserve ou place dans le crochet inclus ou fixé avec des pince. Certains modèles sont dotés d'emplacements de rangement spéciaux pour les accessoires.

4.2 Transport

1. Avant de transporter le la machine, fermez tous les verrous.
2. Fermez l'entrée avec le capuchon prévu à cet effet.
3. Ne pas incliner la machine si le réservoir à saletés contient des liquides.
4. Ne pas utiliser de crochet de grue pour soulever l'appareil.
5. Ne pas soulever la machine par la poignée de chariot' ou la poignée de la L-Boxx'.

4.3 Entreposage

ATTENTION

Entreposer l'appareil dans un endroit sec, à l'abri de la pluie et du gel. Cette machine doit

exclusivement être entreprises à l'intérieur de locaux.

4.4 Entreposage des accessoires et des outils

Pour un transport et un entreposage plus pratiques des accessoires ou des outils, des rails intégrés sont situés de chaque côte de la machine pour y fixer des courroies ou autres moyens de fixation. Une courroie flexible et des crochets sont inclus au dos de la machine pour attacher le tuyau d'aspiration ou le cable. Consultez le guide de referencia rapide pour plus d'instructions.

Une plaque d'adaptateur facultative* avec un système de fixation peut être installé au sommet de la machine pour fixer des étuis de rangement à 2 ou 4 points.

Retirez la fiche de la prise avant d'installer la plaque d'adaptateur.

ATTENTION

Ne soulevez pas la machine dans la plaque d'adaptateur sans que l'étui de rangement soit bien installé. Notez le poids et l'équilibre de l'appareil en cas de rangement. Le poids maximum des étuis de stockage est de 30kg

4.5 Recyclage de la machine

Mettez l'ancienne machine hors d'usage.

1. Debranche la machine.
2. Couper le cordon d'alimentation.
3. Ne pas jeter les apparèils électriques avec les déchets domestiques.

Comme précisé dans la Directive Européenne 2012/19/EU sur les appareils électriques et électroniques usages, les équipements elec

triques usés doivent être collectés séparément et recyclées de manière écologique.

5 Maintenance

5.1 Maintenance et inspection régulières

La machine doit être maintainue et inspectee regu-lierement par du personnel agreé conformément à la législation et aux réglementations en vigueur. Il y a lieu en particulier d'effectuer des tests électriques féquents concernant la continuité à la terre, la résistance d'isolation et l'état du cordon.

En cas de défaut, la machine DOIT est mise hors service, contrôle entière et réparée par un technicien/agréé.

Au moins une fois par an, il faut faire effectuer une inspection technique, y compris des filtres, de l'échéchéité à l'air et des mécanismes de contrôle, par un technicien Flex. Il faut faire vérifier l'efficacité du filtré d'appareils de type H annuellement. Si l'efficacité du filtré ne répond pas aux exigences, le filtré doit être remplaced.

5.2 Maintenance

Retirez le cable d'alimentation de la prise de courant pendant la maintenance. Avant d'utiliser l'aspirateur, veillez à ce que la tension affichée sur la plaque signalétique corresponde à la tension de l'alimentation secteur.

La machine est donc pour une utilisation intensive et continue. Selon le nombre d'heures de fonctionnement, le filtré à poussière doit être remplaced. Nettoyez la machine propre avec un chiffon sec et une petite quantité de vernis pulverisé.

Pendant les opérations de maintenance et de nettoyage, il faut toujours manipuler la machine de sorte à ce qu'il ne représenté aucun danger pour l'équipe de maintenance ou les autres personnes.

Dans la zone de maintenance

• Utiliser une ventilation filtrée.
• Porter des vêtements de protection.
• Nettoyer la zone de maintenance afin qu'aucune substance dangereuse ne s'en échappe.

ATTENTION

Pour éliminer l'amiente, portez un vêtement de protection à usage unique supplémentaire.

Porter un masque respiratoire P2.

Avant d'emporter l'appareil hors de la zone contaminée par des substances dangereuses :

1. Nettoyez l'extérieur de la machine, essuyez-la ou emballez-la dans un emballage bien etanche et evitez de disperser la poussière toxique.
2. ÀpRES usage dans des zones contaminées par l'amiate, la machine doit être nettoyée par une personne autorisée conformément aux règles TRGS 519.

Pendant les travaux de maintenance et de réparation, toutes les pieces contaminées ne pouvant pas été nettoyées correctement doivent être :

• Emballées dans des sacs bien hermétiques
• Éliminés de façon conforme aux réglementations en vigueur relatives à l'élimination des déchets.

Pour plus de détails sur le service après-vente, contactez votre distributeur ou le représentant commercial Flex de votre pays. Voir verso duprésent document.

6 Informations complémentaires

6.1 Déclaration CE de conformité

Nous certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d'hygiene par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Produit : Aspirateur à sec et par voie humide

Type: VCE 33 MAC / VCE 44 MAC /

VCE 44 MAC Air / VCE 44 H AC

Directives européennes en vigueur :

2006/42/CE, 2014/30/UE, 2011/65/UE

Normes harmonisées appliquées :

EN 60335-1:2012+A11:2014

EN 60335-2-69:2012

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012

Responsible de la documentation :

6.2 Caracteristiques techniques

VCE 33, VCE 44
		EU CH GB
		VCE 33 M AC	VCE 44 M AC	VCE 44 M AC Air	VCE 44 H AC	VCE 33 M AC	VCE 33 M AC	VCE 33 M AC	VCE 44 M AC	VCE 44 M AC
Tension autorisée	V	220-240	220-240	220-240	220-240	220-240	220-240	110	220-240	110
Consommation P'at	W 1200 1200 1200	1200 1200 1200	1200 1200 1200	1200 1200 1200
Consommation P'max	W 1400 1400 1400	1400 1400 1400	1400 1400 1400	1400 1400 1400
Puisance raccordée pour la prise de l'appareil	W 2400 2400 2400	2400 2400 2400	2400 2400 2400	2400 2400 2400
Fréquence de réseau	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Fusible	A	16	16	16	16	16	16	16	16	16
Niveau de protection (humidité, poussières)		IPX4
Classe de protection (électrique)		I
Max. Débit *	l/sm³hCFM	75270159
Max. Vide	kPahPainH₂O	25250100
Niveau de pression acoustique L'at(CEI 60335-2-69)	dB(A)	68 ± 2
Niveau sonore	dB(A)	60 ± 2
Vibration ISO 5349, a,b	m/s²	≤ 2,5
Poids	kglb	14,531,9	14,531,9	14,531,9	14,531,9	14,531,9	14,531,9	14,531,9	14,531,9	14,531,9
Surface du filtre	m²	0,5
Type de poussière		M		H	M

*mesure au niveau de la turbine
Ces specifications et détails sont susceptibles d'être modifiées sans préavis.

Snelstartgids

Bedieningselementen
