Caractéristiques techniques	Réfrigérateur Orima ORH-451-NFX, capacité de 450 litres, classe énergétique A++
Dimensions	Hauteur : 185 cm, Largeur : 70 cm, Profondeur : 70 cm
Type de réfrigérateur	Réfrigérateur combiné avec congélateur en bas
Fonctionnalités	Contrôle de la température, éclairage LED, tiroirs à légumes
Utilisation	Idéal pour les familles, stockage de grandes quantités d'aliments
Entretien	Dégivrage automatique, nettoyage intérieur recommandé tous les 6 mois
Sécurité	Système de verrouillage de porte, alarme de température
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - ORH-451-NFX Orima

Le réfrigérateur Orima ORH-451-NFX ne fonctionne pas, que faire ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Assurez-vous également que le thermostat est réglé sur une température appropriée.

Il y a des bruits étranges venant du réfrigérateur, que dois-je faire ?

Des bruits peuvent être normaux, mais s'ils sont anormaux, vérifiez si l'appareil est de niveau et que rien ne bloque le ventilateur ou les composants internes.

Le réfrigérateur Orima ORH-451-NFX gèle les aliments, quelle en est la cause ?

Cela peut être dû à un thermostat réglé trop bas. Essayez d'augmenter la température du thermostat et vérifiez les joints de porte pour des fuites d'air.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil, retirez tous les aliments et les étagères. Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer les surfaces intérieures, puis rincez et séchez.

Les portes du réfrigérateur ne se ferment pas correctement, que faire ?

Vérifiez si les étagères ou les aliments bloquent la fermeture de la porte. Assurez-vous également que le réfrigérateur est de niveau et que les joints de porte ne sont pas endommagés.

Comment régler la température du réfrigérateur ?

Localisez le thermostat à l'intérieur du réfrigérateur et tournez-le pour régler la température souhaitée. Référez-vous au manuel d'utilisation pour des instructions spécifiques.

Le réfrigérateur émet une odeur désagréable, que faire ?

Vérifiez les aliments pour voir s'ils sont périmés ou moisis. Nettoyez les étagères et utilisez du bicarbonate de soude pour neutraliser les odeurs.

Comment savoir si le réfrigérateur a besoin d'entretien ?

Si vous remarquez des problèmes de température, des bruits inhabituels, ou des fuites, il est conseillé de faire inspecter l'appareil par un professionnel.

Y a-t-il une garantie pour le réfrigérateur Orima ORH-451-NFX ?

Oui, vérifiez le manuel d'utilisation pour les détails concernant la durée de la garantie et ce qu'elle couvre.

MODE D'EMPLOI ORH-451-NFX Orima

Aperçu de l’appareil

Informations pratiques

Utilisation de l’appareil Description de l’appareil Installation Utilisation quotidienne Nettoyage et entretien Dépannage Inverser la porte Température ambiantes d’utilisation Réglage du thermostat 1Aperçu de l’appareil

Temperatures ambiantes d’utilisation Il est recommandé de respecter les classes climatiques indiquées dans la fiche produit sur la plaque signalétique de l’appareil, cela vous permet de vérifier sous quelles plages de températures ambiantes l’appareil peut être utilisé : - SN : Entre 10 et 32°C - N : Entre 16 et 32°C - ST : Entre 16 et 38°C - T : Entre 16 et 43°C Un appareil multi-classes peut gérer la température la plus basse et la plus élevée de l’ensemble des classes couvertes.L’utilisation de l’appareil en dehors de la plage de température ambiante alterne ses performances et sa durée de vie. Réglage du thermostat Pour un usage optimal et des économies d’énergie, il est recommandé de régler le(s) thermostat(s) de l’appareil selon la température ambiante de la pièce d’utilisation et le respect de la classe climatique. Veuillez vous référer à la fiche produit pour connaître la classe climatique associée aux températures ambiantes minimales et maximales adaptées à l’appareil ainsi que le réglage de température recommandé pour un stockage optimisé des denrées alimentaires. Les degrés des températures ambiantes T°C sont donnés uniquement à titre indicatif. L’emplacement dans la pièce, la fréquence d’ouverture de porte(s) ou encore le niveau de chargement en denrées alimentaires de l’appareil peuvent impacter les positions précisées. La ou les position(s) de thermostat(s) peu(ven)t devoir être modifiées pour compenser ces facteurs. Exemples de pièce d’utilisation : - Pièce non chauffée en hiver comme un garage dans une région froide . - Pièce à vivre normalement chauffée comme une cuisine - Pièce non climatisée en été dans une région chaude 2Aperçu de l’appareil

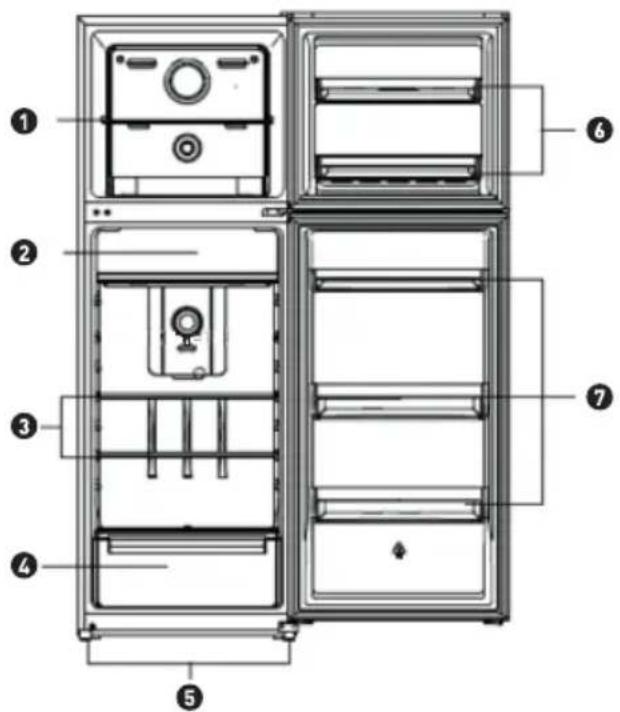

Pièce non climatisée en été dans une région chaude : Température ambiante élevée. Description de l’appareil

Compartiment zone fraîcheur

Bac à légumes Remarque : L’illustration ci-dessus est seulement une référence. L’appareil peut être légè- rement différent en réalité. Remplacement de l’éclairage Ce produit contient une source lumineuse de classe d’efficacité énergétique G. La source lumineuse de ce produit ne peut être remplacée que par des professionnels qualifiés. Veuillez-vous rapprocher du service après-vente en cas de défaillance de la source lumineuse. Il convient de retirer la source lumineuse à la fin de la vie utile du produit, le tri et le recyclage étant effectués séparément. 3Utilisation de l’appareil

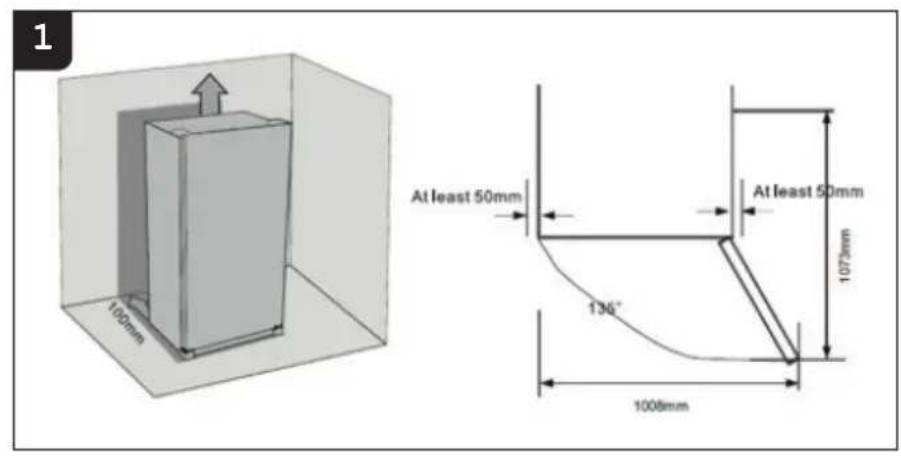

Installation Espace nécessaire (voir illustration 1)

• Sélectionnez un emplacement sans exposition directe au soleil ;

Sélectionnez un emplacement avec suffisamment d’espace pour permettre l’ouverture aisée des portes du réfrigérateur ;

• Sélectionnez un emplacement au sol plat (ou presque) ;

• Prévoyez un espace suffisant pour installer le réfrigérateur sur une surface plane ;

Laissez assez d’espace à gauche, à droite, à l’arrière et au-dessus de l’appareil avant de l’installer. Cela permet de réduire votre consommation d’énergie et de diminuer vos factures d’électricité. Placer le réfrigérateur en position horizontale (voir illustration 2) Pour cela, ajustez les deux pieds de nivellement à l’avant de l’appareil. Si l’appareil n’est pas horizontal, les portes et les joints d’alignement magnétiques ne seront pas couverts correctement. Emplacement L’appareil doit être installé à l’écart de sources de chaleur comme les radiateurs, chaudières, la lumière directe du soleil, etc. Assurez-vous que l’air puisse circuler librement à l’arrière de l’appareil. Pour obtenir des performances optimales, si l’appareil est placé en-dessous d’un meuble de cuisine suspendu, la distance minimale entre le haut de l’appareil et le meuble doit mesurer au moins 100 mm. Cependant, il est préférable que l’appareil ne soit pas placé sous des meubles de cuisine suspendus. Une mise à niveau correcte s’effectue à l’aide d’un ou plusieurs pieds réglables à la base de l’appareil. Avertissement Il doit être possible de débrancher l’appareil du réseau électrique ; la prise doit donc être facilement accessible après l’installa- tion. Raccordement électrique Avant de brancher l’appareil, veillez à ce que la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau. L’appareil doit être mis à la terre. La fiche du câble d’alimentation est munie d’un contact à cet effet. 4Utilisation de l’appareil

Utilisation quotidienne Utilisation du panneau de contrôle Réglage de la température du compartiment du congélateur

Branchez votre appareil. La température interne est contrôlée par un capteur. Il y a 3 réglages : COLD, RECOMMENDED et COLDEST. COLD est le réglage le plus chaud et COLDEST est le réglage le plus froid.

• L’appareil risque de ne pas fonctionner à la température correcte s’il est placé dans un endroit particulièrement chaud ou si vous ouvrez souvent la porte Réglage de la température du compartiment du réfrigérateur

Branchez votre appareil. La température interne est contrôlée par un capteur. Il y a 4 réglages : OFF, COLD, RECOMMENDED et COLDEST. COLD est le réglage le plus chaud et COLDEST est le réglage le plus froid. OFF correspond à l’arrêt de l’appareil.

• L’appareil risque de ne pas fonctionner à la température correcte s’il est placé dans un endroit particulièrement chaud ou si vous ouvrez souvent la porte.

Les compartiments du réfrigérateur et du congélateur ne fonctionnent pas sur le réglage ARRÊT. Température de Température de l’environnementl’environnement CongélateurCongélateur RéfrigérateurRéfrigérateur 5Utilisation de l’appareil

Première utilisation Nettoyage de l’intérieur Avant d’utiliser l’appareil pour la première fois, nettoyez l’intérieur et tous les accessoires internes avec de l’eau tiède et savonneuse pour enlever l’odeur caractéristique d’un appareil neuf, puis séchez soigneusement. Important ! N’utilisez pas de détergents ou de poudres abrasifs pour ne pas risquer d’endom- mager la finition. Utilisation quotidienne Congélation d’aliments frais

Le compartiment du congélateur convient à la congélation d’aliments frais et au stockage d’aliments surgelés et congelés pendant une longue période.

• Placez les aliments frais à congeler dans le compartiment du bas.

Le nombre d’aliments maximal que vous pouvez congeler dans un délai de 24 heures est indiqué sur la plaque signalétique.

Le processus de congélation dure 24 heures. N’ajoutez pas d’autres aliments à congeler pendant cette période. Stockage d’aliments surgelés Avant le premier démarrage ou après une période d’inutilisation prolongée, laissez l’appareil fonctionner pendant au moins 2 heures sur les réglages plus élevés avant de mettre des produits dans le compartiment. Important ! En cas de dégivrage accidentel, par exemple à cause d’une coupure de courant dépassant la durée indiquée dans les caractéristiques techniques sous « temps de montée », les aliments décongelés doivent être consommés rapidement ou cuits immédiatement puis re-congelés (après cuisson). Décongélation Avant d’être utilisés, les aliments surgelés ou congelés peuvent être décongelés dans le compartiment du réfrigérateur ou à température ambiante, selon le temps disponible pour cette opération. Les aliments de petite taille peuvent même être cuits encore surgelés, directement depuis le congélateur. Dans ce cas, la cuisson est plus longue. Accessoires Étagères amovibles Les parois du réfrigérateur sont équipées de plusieurs glissières 6Utilisation de l’appareil

permettant un positionnement personnalisé des étagères. Positionnement des balconnets de porte Pour permettre le stockage de produits alimentaires de différentes tailles, les balconnets de porte peuvent être placés à différentes hauteurs. Pour effectuer ces réglages, procédez comme suit : retirez progressivement le balconnet dans le sens des flèches jusqu’à ce qu’il se libère, puis repositionnez-le comme vous le souhaitez. Conseils utiles Conseils pour la congélation Voici quelques conseils pour vous aider à tirer le meilleur parti du processus de congélation :

la quantité d’aliments maximale que vous pouvez congeler dans un délai de 24 heures est indiquée sur la plaque signalétique ;

le processus de congélation dure 24 heures. Il ne faut pas ajouter d’autres aliments à congeler pendant cette période ;

• ne congelez que des aliments de bonne qualité, frais et soigneusement nettoyés ;

préparez les aliments en petites portions pour permettre une congélation rapide et com- plète et pour pouvoir ensuite décongeler uniquement la quantité nécessaire ;

enveloppez les aliments dans du papier d’aluminium ou de polyéthylène et assurez-vous que les emballages sont hermétiques ;

ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une élévation de la température de ces derniers ;

• les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des denrées alimentaires ;

• les sorbets, s’ils sont consommés immédiatement après le retrait du compartiment du congélateur, peuvent éventuellement causer des gelures ;

il est conseillé d’indiquer la date de congélation sur chaque emballage individuel pour vous permettre de les retirer du compartiment et d’éviter les gelures ;

il est conseillé d’indiquer la date de congélation sur chaque emballage individuel pour vous permettre de surveiller la durée de stockage. Conseils pour la conservation des aliments congelés Pour obtenir les meilleures performances de cet appareil, il est conseillé : - de vérifier que les produits alimentaires surgelés achetés dans le commerce ont été stockés convenablement par le vendeur ; - 7Utilisation de l’appareil

- de s’assurer que les aliments congelés sont transférés du magasin à votre congélateur en le moins de temps possible ; - de ne pas ouvrir la porte trop souvent et de ne pas la laisser ouverte plus longtemps que nécessaire. Une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être re- congelés. Ne dépassez pas la durée de conservation indiquée par le fabricant des produits alimentaires. Conseils pour la réfrigération d’aliments frais Pour obtenir les meilleures performances :

Ne conservez pas d’aliments chauds ou de liquides en évaporation dans le réfrigérateur.

• Couvrez ou enveloppez les aliments, en particulier s’ils ont une forte odeur Conseils pour la réfrigération Conseils utiles :

Tous types d’aliments : enveloppez les aliments dans des sachets de congélation et placez-les sur les clayettes en verre au-dessus du bac à légumes.

Pour votre sécurité, il est recommandé de ne pas conserver les aliments plus d’un ou deux jours de cette façon.

Aliments cuits, plats froids, etc ... : ils doivent être couverts et peuvent être placés sur n’importe quelle clayette.

Fruits et légumes : ils doivent être soigneusement nettoyés et placés dans le(s) bac(s) fourni(s).

Beurre et fromage : ils doivent être placés dans des récipients hermétiques spéciaux ou enveloppés dans une feuille d’aluminium ou des sacs en polyéthylène pour exclure le plus d’air possible.

Bouteilles de lait : elles doivent être pourvues d’un bouchon et doivent être stockées dans les balconnets de la porte.

• Les bananes, pommes de terres, oignons et l’ail, s’ils ne sont pas emballés, ne doivent pas être conservés au réfrigérateur. 8Informations pratiques

Nettoyage et entretien Pour des raisons d’hygiène, l’intérieur de l’appareil, y compris les accessoires intérieurs, doivent être nettoyés régulièrement. Attention ! Déconnectez l’appareil du secteur pendant le nettoyage. Risque de choc électrique ! Avant le nettoyage, veuillez éteindre l’appareil et le débrancher du secteur, ou éteignez ou déconnectez le disjoncteur ou le fusible. N’utilisez jamais un nettoyeur à vapeur pour nettoyer l’appareil. L’humidité pourrait pénétrer dans les composants électriques et entraîner un risque de choc électrique ! Les vapeurs chaudes pourraient endomma- ger les pièces en plastique. L’appareil doit être sec avant d’être remis en service. Important ! Les huiles volatiles et les solvants organiques, comme le jus de citron ou le jus des peaux d’orange, l’acide butyrique, les produits de nettoyage contenant de l’acide acétique par exemple, peuvent attaquer les pièces en plastique.

• Ne laissez pas ces substances entrer en contact avec les parties de l’appareil.

• N’utilisez pas de produits nettoyants abrasifs.

Retirez les aliments du congélateur. Conservez-les dans un endroit frais et bien couvert.

• Éteignez l’appareil et débranchez-le du secteur, ou éteignez ou déconnectez le disjonc- teur ou le fusible.

• Nettoyez l’appareil et les accessoires intérieurs avec un chiffon et de l’eau tiède. Après le nettoyage, essuyez l’appareil avec de l’eau fraîche et séchez-le.

• Remettez l’appareil en service une fois qu’il est sec. Dépannage Attention ! Avant le dépannage, débranchez l’appareil du secteur. Seul un électricien qualifié ou une personne compétente est autorisé à effectuer des interventions sur l’appareil qui ne sont pas indiquées dans ce manuel. Important ! Le fonctionnement normal génère des sons/du bruit (compresseur ou circula- tion du réfrigérant). 9Informations pratiques

Problème Cause possible Solution L'appareil ne fonctionne pas La fiche n’est pas branchée ou est desserrée Branchez la fiche. Le fusible a sauté ou est défectueux Vérifiez le fusible, remplacez-le si nécessaire. La prise de courant est défectueuse. Les dysfonctionnements des prises de courant doivent être réparés par un électricien. L'appareil congèle ou refroidit trop La température est réglée sur un réglage trop froid ou l’appareil fonctionne en mode SUPER. Réglez temporairement la température sur une position plus chaude. Les aliments ne sont pas assez congelés. La température n'est pas correctement réglée. Veuillez vous référer au paragraphe Réglage de la température. La porte est restée ouverte pendant une période prolongée. N’ouvrez pas la porte plus longtemps que nécessaire. Une grande quantité d'aliments chauds a été placée dans l'appareil au cours des dernières 24 heures. Réglez temporairement la température sur une position plus froide. L'appareil est à proximité d'une source de chaleur. Veuillez vous référer au paragraphe Emplacement d'installation. Accumulation importante de givre sur le joint de la porte. Le joint de la porte n’est pas hermétique. Réchauffez avec précaution les sections du joint de la porte qui fuient avec un sèche-cheveux (en position froide). Façonnez en même temps le joint de porte chauffé à la main de sorte qu’il prenne la bonne forme. Bruits inhabituels L'appareil n’est pas horizontal. Réajustez les pieds. L'appareil touche le mur ou d’autres objets. Déplacez légèrement l'appareil. Un composant à l'arrière de l’appareil, un tuyau par exemple, touche une autre pièce de l’appareil ou le mur. Si nécessaire, pliez avec soin le composant pour l’éloigner. Si le dysfonctionnement réapparait, contactez le centre de service. 10Informations pratiques

Inverser la porte Outils nécessaires : Tournevis cruciforme, tournevis à lame plate, clé à six pans.

• Vérifiez que l’appareil est débranché et vide.

Pour enlever la porte, il est nécessaire d’incliner l’appareil en arrière. L’appareil doit être posé sur une surface solide pour qu’il ne glisse pas pendant l’opération d’inversion de la porte.

• Toutes les pièces retirées doivent être conservées pour réinstaller la porte.

Ne posez pas l’appareil à plat afin d’éviter d’endommager le système de refroidissement.

• Il est préférable que 2 personnes manipulent l’appareil pendant le montage.

Dévissez le protège-charnière du haut puis dévissez la charnière du haut.Soulevez ensuite la porte du haut et placez-la sur un support mou pour éviter les rayures et les dommages. (voir illustration 3)

Retirez le pivot avec un tournevis et retournez la tige de fixation de la charnière. Remettez alors le pivot dans la tige de fixation de la charnière. (voir illustration 4)

3. Retirez le capuchon de la vis supérieure gauche. (voir illustration 5)

4. Dévissez la charnière du milieu. (voir illustration 6)

Déplacez la protection de l’arbre et le bouchon du pivot du côté gauche vers le côté droit. (voir illustration 7)

6. Déplacez les capuchons des trous de charnières du côté gauche vers le côté droit. (voir

Dévissez la charnière du bas. Ensuite, retirez les pieds réglables de chaque côté. (voir illustration 9)

Dévissez et retirez l’axe de la charnière inférieure, retournez le support et replacez-le (voir illustration 10-11).

9. Remettez en place la tige de fixation du pivot de la charnière du bas. Remettez les deux

pieds réglables. Replacez la porte du bas dans la position appropriée. (voir illustration 12)

Inversez le sens de la charnière du milieu de 180 ° puis placez-la dans la position de gauche. Installez la tige de la charnière du milieu dans le trou supérieur de la porte du bas, puis serrez les boulons. (voir illustration 13)

11. Remettez la porte du haut. Vérifiez que la porte est alignée horizontalement et vertica-

lement de sorte que le joint est fermé de tous les côtés avant de serrer définitivement la charnière du haut. Insérez ensuite la charnière du haut et vissez-la au haut de l’appareil, puis fixez le protège-charnière (dans le sac d’accessoires) avec la vis. (voir illustration 14)

12. Fixez le capuchon de vis. (voir illustration 15)

Référence du modèle: ORH 451 NF X / W Type d’appareil de réfrigération: Appareil à faible niveau de bruit: Non Type de construction: à pose libre Appareil de stockage du vin: Non Autre appareil de réfrigéra- tion: Oui Paramètres généraux du produit: Paramètre Valeur Paramètre Valeur Hau- teur

Lar- geur 600Dimensions hors tout (millimètres) Pro- fon- deur

Volume total (dm³ ou l) 334 IEE 100 Classe d’efficacité énergé- tique

Émissions de bruit acoustique dans l’air [dB(A) re 1 pW]

Classe d’émission de bruit acoustique dans l’air

Consommation d’énergie an- nuelle (kWh/an) 225 Classe climatique: tempérée, subtropi- cale, tropicale Température ambiante mini- male (ºC) à laquelle l’appareil de réfrigération est adapté

Température ambiante maximale (ºC) à laquelle l’appareil de réfrigération est adapté

Réglage hiver Non Paramètres des compartiments: Paramètres et valeurs de compartiment Type de compartiment Volume de compar- timent (dm³ ou l) Réglage de tempéra- ture recom- mandé pour un stockage optimisé des denrées alimen- taires (ºC) Ces ré- glages ne Pouvoir de congélation (kg/24h) Defrosting type (au- to-defrost=A, ma- nual defrost=M) Page 1 / 2doivent pas être en contradic- tion avec les condi- tions de stockage prévues à l’annexe IV, tableau 3 Garde-manger Non - - - - Stockage du vin Non - - - - Cave Non - - - - Denrées alimentaires fraîches Oui 257,0 4 - A Denrées hautement périssables Non - - - - Sans étoile ou fabrica- tion de glace Non - - - - 1 étoile Non - - - - 2 étoiles Non - - - - 3 étoiles Non - - - - 4 étoiles Oui 77,0 -18 3,6 A Zone 2 étoiles Non - - - - Compartiment à tem- pérature variable
