Caractéristiques	Détails
Type de produit	Récepteur
Puissance de sortie	1200 Watts RMS
Impédance	1 Ohm
Fréquence de réponse	20 Hz - 200 Hz
Dimensions	Longueur : 30 cm, Largeur : 24 cm, Hauteur : 7 cm
Utilisation recommandée	Amplification de basses pour systèmes audio de voiture
Maintenance	Vérifier régulièrement les connexions et nettoyer les contacts
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive
Garantie	2 ans
Informations supplémentaires	Compatible avec divers types de haut-parleurs et subwoofers

FOIRE AUX QUESTIONS - SX1200.1 PHOENIX GOLD

Comment installer le PHOENIX GOLD SX1200.1 ?

Pour installer le PHOENIX GOLD SX1200.1, commencez par débrancher la batterie de votre véhicule. Connectez ensuite les câbles d'alimentation et de terre conformément au manuel d'utilisation, puis reliez les haut-parleurs aux bornes appropriées. Enfin, rebranchez la batterie.

Que faire si le récepteur ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est correctement connecté et que la batterie est chargée. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, contactez le service client.

Comment régler les niveaux de basses sur le PHOENIX GOLD SX1200.1 ?

Utilisez le potentiomètre de gain sur le récepteur pour ajuster le niveau des basses. Tournez-le dans le sens des aiguilles d'une montre pour augmenter les basses et dans le sens inverse pour les diminuer.

Le son est distordu, que faire ?

Si le son est distordu, vérifiez que le gain n'est pas réglé trop haut. Assurez-vous également que les haut-parleurs sont correctement connectés et que leur impédance est compatible avec le récepteur.

Puis-je utiliser le PHOENIX GOLD SX1200.1 avec des haut-parleurs de différentes impédances ?

Il est recommandé d'utiliser des haut-parleurs ayant une impédance compatible avec le récepteur. Consultez le manuel pour connaître les spécifications d'impédance recommandées.

Comment nettoyer le PHOENIX GOLD SX1200.1 ?

Pour nettoyer le récepteur, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation du PHOENIX GOLD SX1200.1 est disponible sur le site officiel de Phoenix Gold dans la section support ou documentation.

Le récepteur chauffe-t-il pendant l'utilisation ?

Il est normal que le récepteur chauffe légèrement pendant l'utilisation. Assurez-vous qu'il est installé dans un endroit bien ventilé. Si la chaleur devient excessive, vérifiez les connexions et le réglage du gain.

Y a-t-il une garantie sur le PHOENIX GOLD SX1200.1 ?

Oui, le PHOENIX GOLD SX1200.1 est couvert par une garantie limitée. Consultez le manuel ou le site web de Phoenix Gold pour plus de détails sur la durée et les conditions de la garantie.

MODE D'EMPLOI SX1200.1 PHOENIX GOLD

Features:Caractéristiques:

SX400.1 · SX600.1 · SX1200.1 DES AMPLIFICATEURS DE PUISSANCE

ENTRÉE

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DU FILTRE PASSIF PASSE-BAS

Contrôle le point de filtre passe-bas pour les sorties du haut-parleur.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

COMMANDE À DISTANCE DU NIVEAU DES BASSES

Ce port sert à connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu'à 20 dB. Ce n'est pas une amplification des basses mais permet de contrôler le niveau du signal du filtre passe-bas.

SENS NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

FRÉQUENCE DU FILTRE PASSIF SUBSONIQUE

Contrôle le point de filtre passe-haut pour les sorties du haut-parleur afin d'éliminer les fréquences extrêmement basses.

SORTIE

Fournit un signal pleine gamme pour un amplificateur supplémentaire. Il n'y a pas de perte de signal en cas d'utilisation de cette sortie.

PHASE

Ceci permet à la phase de la sortie à être ajustée de 0 à 180 degrés. Cet ajustement peut aider à atteindre une meilleure bass "up front" subwoofer et résoudre les problèmes d'annulation caisson de graves dans certaines installations. Chaque installation est différente, ajustez lentement et d'écouter pour obtenir les meilleurs résultats.

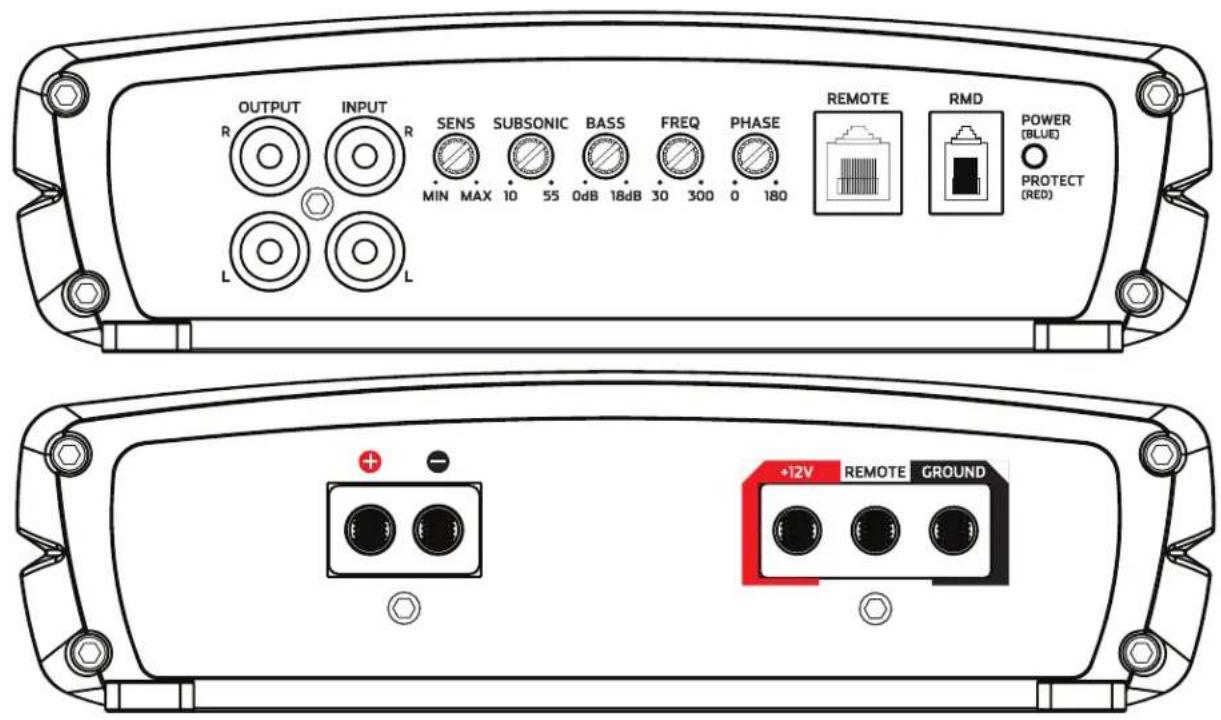

OUTPUT R INPUT R SENS MIN MAX 10 55 0dB 18dB 30 300 0 180 SUBSONIC BASS FREQ PHASE REMOTE RMD POWER (BLUE) PROTECT (RED) +12V REMOTE GROUND

+12V

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

Sert à relier l'amplificateur aux haut-parleurs. SX600.1/SX1200.1 l'impédance minimale est de 1 ohm. SX400.1 l'impédance minimale est de 2 ohm.

ENTRÉE

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtre pour les sorties du haut-parleur.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

CONFIG

FLAT : Croisé est éteint.

HPF : L'haute passe croisée est sur.

LPF : Le niveau bas passe croisé est sur.

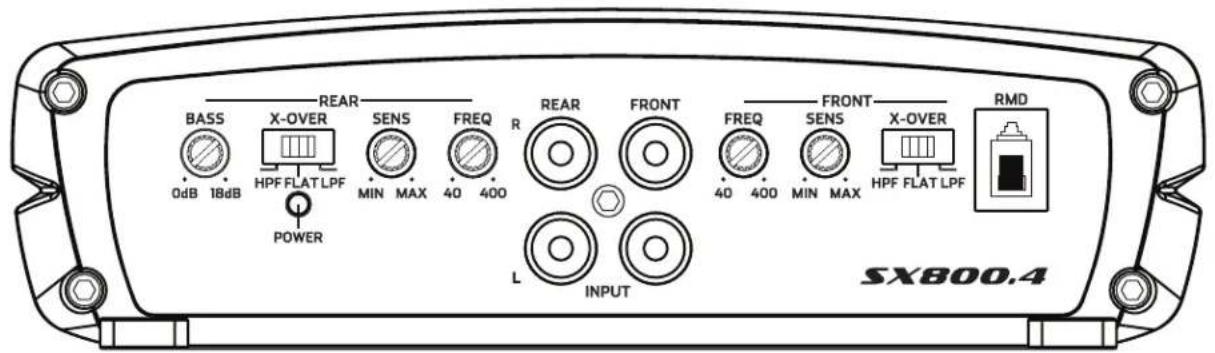

BASS 0dB 18dB X-OVER HPF FLAT LPF POWER SENS MIN MAX 40 400 FREQ R L INPUT REAR FRONT FREQ 40 400 MIN MAX FRONT X-OVER HPF FLAT LPF RMD SX800.4

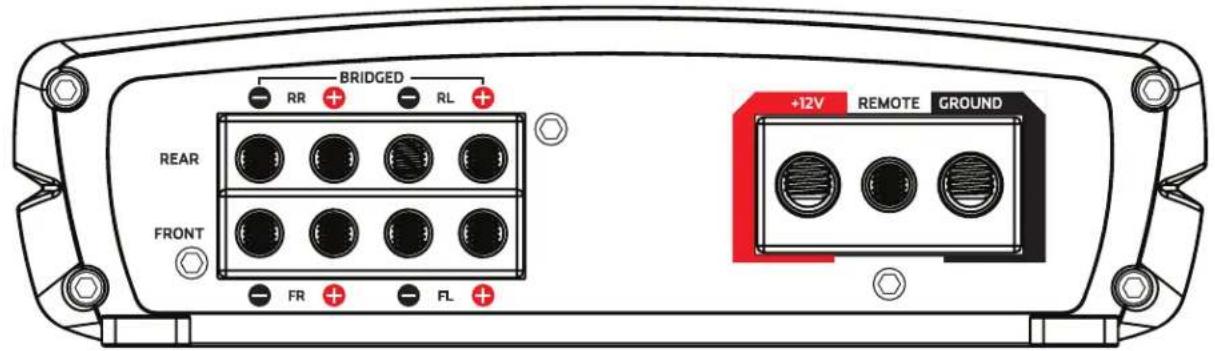

BRIDGED RR RL REAR FRONT FR FL +12V REMOTE GROUND

+12V

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux enceintes. SX800.4 impédance minimale est de 4 ohms ponté ou stéréo 2 ohms.

SX1200.5

AMPLIFICATEUR DE PUISSANCE

ENTRÉE

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtre pour les sorties du haut-parleur.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

COMMANDE À DISTANCE DU NIVEAU DES BASSES

Ce port sert à connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu'à 20 dB. Ce n'est pas une amplification des basses mais permet de contrôler le niveau du signal du filtre passe-bas.

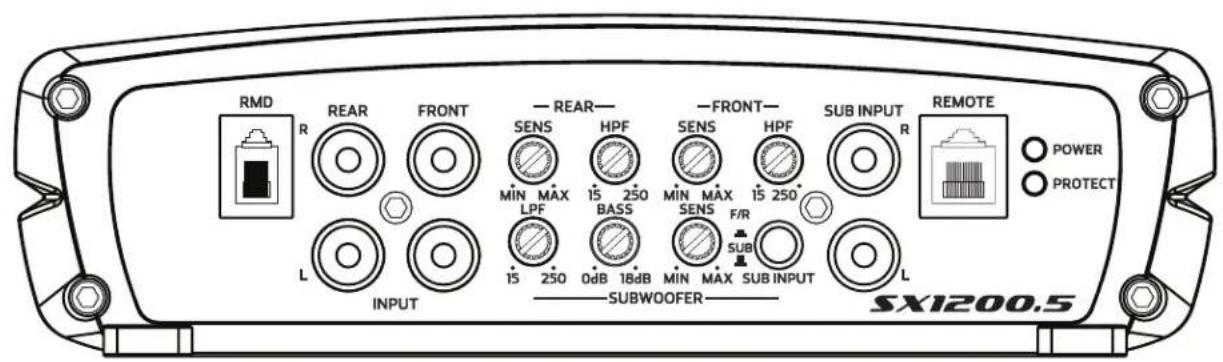

RMD R REAR FRONT — REAR— SENS HPF MIN MAX 15 250 LPF BASS MIN MAX 15 250 SENS F/R SUB INPUT R REMOTE POWER PROTECT L INPUT 15 250 0dB 18dB SUBWOOFER MIN MAX SUB INPUT L SX1200.5

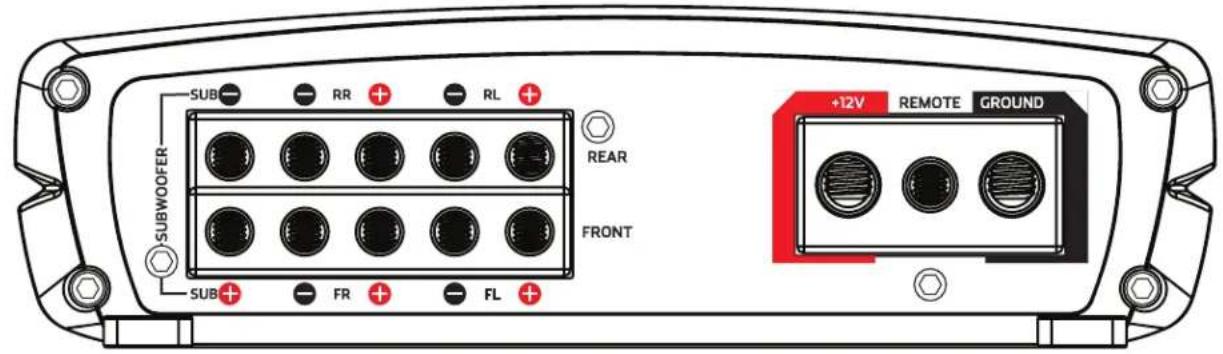

SUB RR RL REAR FRONT SUB FR FL +12V REMOTE GROUND

+12V

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux haut-parleurs. SX1200.5 impédance d'minimum est de 4 ohms ponté ou 2 ohms stéréo sur les canaux avant et arrière. Utilisez les touches + Droite et gauche - pour combler les canaux. Impédance minimale est de 2 ohms pour le canal du subwoofer et son non pontable.

SYSTÈME DE RÉGLAGE

1. Installez tous les fusibles du système.
2. Réglez les commandes de sensibilité de l'entrée de l'amplificateur sur leurs positions minimales (entièrement dans le sens inverse des aiguilles d'une montre).
3. Réglez tous les interrupteurs de routage du signal de l'amplificateur en fonction de la conception de votre système.
4. Apportez des ajustements préliminaires à la fréquence du filtre passif, 80 Hz est généralement un bon point de départ pour le passe-haut et le passe-bas. Il peut être nécessaire d'affiner le réglage de la fréquence du filtre passif par la suite pour obtenir une qualité sonore globalement meilleure.
5. Si vous utilisez une télécommande de niveau Remote, réglez-la au maximum (entièrement dans le sens des aiguilles d'une montre).
6. Mettez l'unité principale en marche avec le volume réglé au minimum.
7. Contrôlez visuellement que l'amplificateur s'est mis sous tension en vérifiant que le LED d'alimentation.
8. Vérifiez l'état de tous les autres composants pour vous assurer qu'ils sont sous tension.
9. Mettez les commandes de volume, la balance et l'équilibreur de l'unité principale en position centrale (à plat). Mettez à l'arrêt toute sonie ou toute autre fonction de traitement du signal.

10. Réglez la commande du volume de l'unité principale pour obtenir une sortie sans distorsion maximale (sur la plupart des unités principales, cela sera à environ 7/8 du volume maximum). Utilisez un enregistrement dynamique très clair.

11. Augmentez la commande de niveau jusqu'à ce que les haut-parleurs atteignent une sortie maximale sans distorsion.

12. Répétez les réglages de la niveau pour tous les autres amplificateurs.

13. Réduisez le volume de l'unité principale à un niveau confortable.

14. Écoutez les différentes sélections musicales pour vérifier la balance globale du système. Comparez l'avant à l'arrière, les basses moyennes à la plage moyenne, etc. Si un jeu de haut-parleurs est réglé sur un volume trop élevé par rapport à un autre, son niveau doit alors être abaissé pour qu'il se fonde correctement avec les autres haut-parleurs. L'idée de base consiste à référencer tous les haut-parleurs sur le réglage du jeu le plus faible.

Remarque : Pour les caissons d'extrêmes graves contrôlés par une commande de niveau remote, conservez le réglage de la niveau 11 ou 12. Utilisez la remote pour fondre les caissons d'extrêmes-graves dans le reste du système. Le volume correct du caisson d'extrêmes-graves changera en fonction des bruits de la route et des différences d'enregistrement.

1. Réglez les fréquences du filtre passif pour atteindre la meilleure adéquation possible pour chaque ensemble de haut-parleurs.

2. Ajustez les commandes d'égalisation des basses sur l'amplificateur, l'unité principale ou le processeur en aval si nécessaire pour augmenter la sortie.

Remarque : Utilisez ces commandes avec modération. Chaque amplification de 3 dB nécessite le double de la puissance à 45 Hz. Si votre système de caisson d'extrêmes graves nécessite beaucoup d'amplification pour donner un bon son, il y a peut-être un problème. Recherchez tout signe de haut-parleur de graves déphasé, une fuite au niveau du boîtier du caisson d'extrêmes graves ou une taille de boîtier incorrecte.

1. Une fois tous les niveaux réglés correctement, le système atteindra une sortie globale maximale sans distorsion au volume réglé à l'étape 10.

DÉPANNAGE

Pas de courant: Vérifiez le voltage de l'amplificateur avec un voltmètre, B+ et R (avec l'unité principale en marche) le voltage doit être entre 11,5V et 14,5V lorsque le conducteur de masse de l'ampli est utilisé. Vérifiez le fusible de l'ampli et de la pile. Utilisez un mètre pour vérifier la connexion d'un bout du fusible à l'autre, les bris n'étant pas toujours visibles. Si le fusible est grillé, vérifiez le cordon d'alimentation et aussi l'amplificateur pour un court-circuit. Si le court-circuit est dans l'amplificateur, voir votre distributeur Phoenix Gold. S'il n'y a pas de court-circuit, remplacez le fusible.

Du courant mais pas de son: Allumez l'amplificateur et vérifiez tous les câbles de signaux d'entrée et de sortie et toutes les connexions électriques. Vérifiez les haut-parleurs avec un voltmètre pour un court-circuit ou en les connectant à une autre source audio. Après vous être assuré que tout est correct, allumez de nouveau l'amplificateur.

Pulissance sans le son et le VOYANT DEL PROTECT allumé: Le voyant rouge PROTECT s'allume lorsque l'amplificateur s'arrête pour la protection thermique ou contre les surtensions.

Une haute température de fonctionnement interne de l'amplificateur va déclencher l'arrêt thermique : après un refroidissement d'environ 5°C, l'amplificateur redémarre. Un court-circuit du haut-parleur ou le fonctionnement avec une impédance exceptionnellement faible déclencheront l'arrêt : redémarrer le terminal R de l'amplificateur pour restaurer l'opération. Vérifier les court-circuits ou les dommages des haut-parleurs ou des systèmes de répartiteurs si des arrêts se produisent.

Pas de son d'un côté: Vérifiez le contrôle de balance dans l'unité principale. Vérifiez les connexions du haut-parleur Vérifiez la connexion du signal d'entrée.

Très faible débit: Vérifiez le contrôle du gradateur de l'unité principale ou le niveau de sensibilité d'entrée de l'amplificateur.

Arrêts fréquents de l'amplificateur avec récupération automatique: Cela indique l'arrêt thermique chronique de l'amplificateur en raison du fonctionnement à haute température intérieure constante. Une haute température de fonctionnement peut être provoquée par une insuffisance de la ventilation : voir la section POSITION / MONTAGE de ce manuel pour des conseils sur l'emplacement de l'amplificateur. Une haute température de fonctionnement résulte également du fonctionnement de l'amplificateur sous une impédance anormalement basse au niveau de la

charge des haut-parleurs: Phoenix Gold recommande des impédances de charge minimale de 2 ohms stéréo ou 4 ohms pont. Vérifiez aussi les haut-parleurs qui peuvent être endommagés ou les systèmes passifs de répartiteurs. Enfin, l'arrêt thermique chronique peut résulter aussi du fonctionnement normal de l'amplificateur à une haute puissance de sortie, ce qui peut être résolu en assurant un refroidissement supplémentaire de l'amplificateur, l'installation d'un amplificateur de puissance supérieure ou en réduisant le niveau de sortie de l'amplificateur.

"Motor Boating" – l'indicateur de courant s'éteint de façon répétée lorsque le système audio est allumé: Vérifiez la connexion de l'ampli à la pile. Vérifiez le voltage de la pile. Si le voltage est bas, rechargez la pile ou remplacez-la. Vérifiez toutes les connexions de masse.
