MANUAL DE USUARIO SX1200.1 PHOENIX GOLD

SX400.1 · SX600.1 · SX1200.1 AMPLIFICADOR DE POTENCIA MONOBLOCK

INPUT

Conectar cables de señal preamp dese el radio a estos terminales.

FRECUENCIA de CROSSOVER

Controla el crossover de lowpass para la salida de parlantes.

BASS BOOST

Bajo variable de 0 a +18dB @ 45Hz.

CONTROL REMOTO de NIVEL de BAJOS

Este puerto es para conectar el control de nivel de bajos. Esto permite un ajuste de hasta 20dB de volumen. Este no es un bass bost, este controla el nivel de low pass signal.

NOTA: Este control no es compatible con el control de nivel Phoenix Gold LPL44.

SENS

Usado para alcanzar el máximo poder amplificado con una gran variedad de radios

CROSSOVER de FRECUENCIA SUBSONICA

Controla el crossover de highpass para la salida de parlantes para eliminar frecuencias extremadamente bajas.

OUTPUT

Provee una señal full range para un amplificador adicional.

PHASE

Esto permite que la fase de la salida para ajustarse de 0 a 180 grados. Este ajuste puede ayudar a lograr una mejor "up front" bass subwoofer y resolver los problemas subwoofer cancelación en determinadas instalaciones. Cada instalación es diferente, ajuste lentamente y escuchar para obtener mejores resultados.

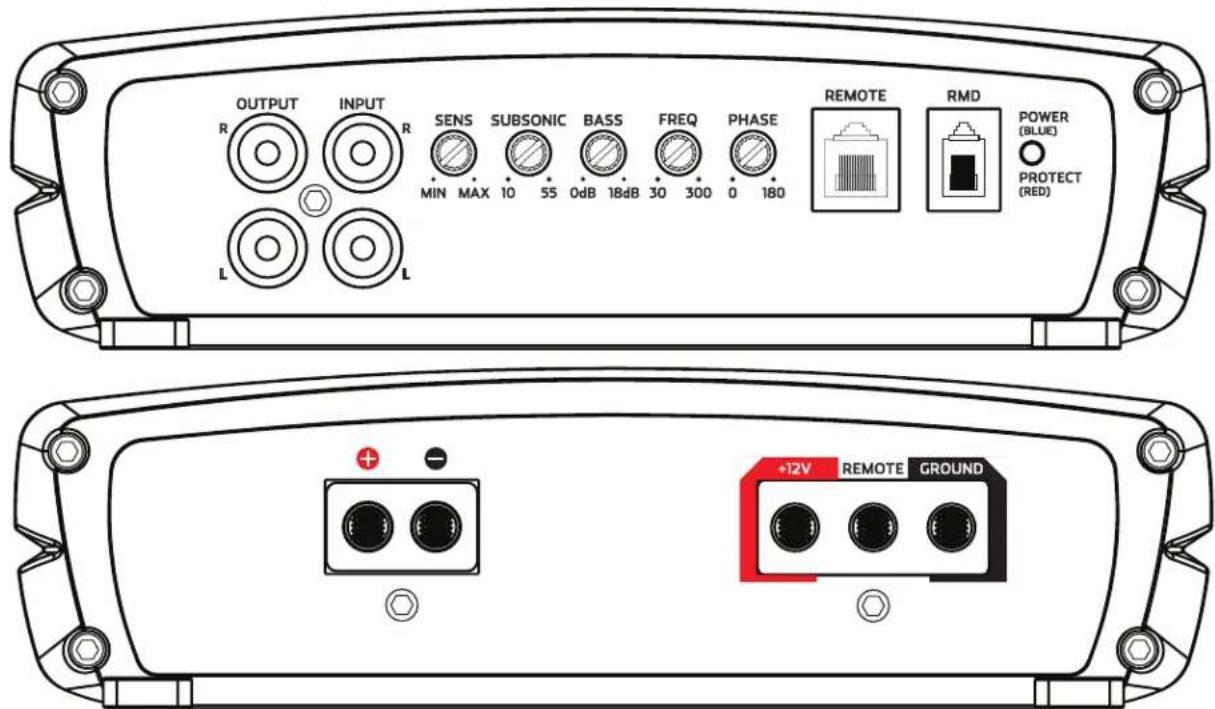

OUTPUT R INPUT R SENS MIN MAX 10 55 0dB 18dB 30 300 0 180 SUBSONIC BASS FREQ PHASE REMOTE RMD POWER (BLUE) PROTECT (RED) +12V REMOTE GROUND

+12V

Este debe ser conectado al fusible del terminal positivo (+12V) de la batería del auto. El fusible debe ser ubicado a menos de 18 pulgadas de la batería.

REMOTO

Este debe ser conectado al shwich +12V. Usualmente al cable de gatillo que viene del radio o del encendido.

TIERRA

Este debe ser conectado al terminal negativo de la batería del auto o a una parte limpia y sin pintura del chasis del auto.

DISPLAY PARA MONITOREO REMOTO (RMD)

Conectar el display de voltaje opcional RMD a este puerto.

SALIDA de PARLANTES

Usar para conectar los parlantes al amplificador. Minima impedancia para el SX400.1 es 2 ohms, SX600.1 es 1 ohm, SX1200.1 es 1 ohm.

SX800.4 AMPLIFICADOR DE POTENCIA DE 4 CANALES

ENTRADAS DELANTERA y TRACERA

Conectar cables de señal de preamp del radio a estas entradas. Ambas entradas, Front y Rear deben ser usadas, si solo se usa el Front no habrá señal en el Rear output.

FRECUENCIA de CROSSOVER

Controla el nivel de frecuencia de crossover.

BASS BOOST

Bajo variable de 0 a +18dB @ 45Hz.

SENS

Usado para alcanzar el máximo poder amplificado con una gran variedad de radios.

CONFIGURACION

FLAT: El crossover es off

Este debe ser conectado al fusible del terminal positivo (+12V) de la batería del auto. El fusible debe ser ubicado a menos de 18 pulgadas de la batería.

REMOTO

Este debe ser conectado al shwich +12V. Usualmente al cable de gatillo que viene del radio o del encendido.

TIERRA

Este debe ser conectado al terminal negativo de la batería del auto o a una parte limpia y sin pintura del chasis del auto.

DISPLAY PARA MONITOREO REMOTO (RMD)

Conectar el display de voltaje opcional RMD a este puerto.

SALIDA de PARLANTES

Usado para conectar los parlantes. La minima impedancia para el SX400.4 es 4 ohms o 2 ohms estéreo. Usar Right + y Left - para el bridge.

SX1200.5

AMPLIFICADOR DE POTENCIA DE 5 CANALES

ENTRADAS

Conectar cables de señal de preamp del radio a estas entradas. Las entradas frontales, traseros y sub debe ser utilizado. Si una entrada no se utiliza no habrá salida para ese conjunto de canales.

HPF/LPF FRECUENCIA de CROSSOVER

Controla el nivel de frecuencia de crossover.

SENS

Usado para alcanzar el máximo poder amplificado con una gran variedad de radios.

BASS BOOST

Bajo variable de 0 a +18dB @ 45Hz.

CONTROL REMOTO de NIVEL de BAJOS

Este puerto es para conectar el control de nivel de bajos. Esto permite un ajuste de hasta 20dB de volumen. Este no es un bass bost, este controla el nivel de low pass signal.

NOTA: Este control no es compatible con el control de nivel Phoenix Gold LPL44.

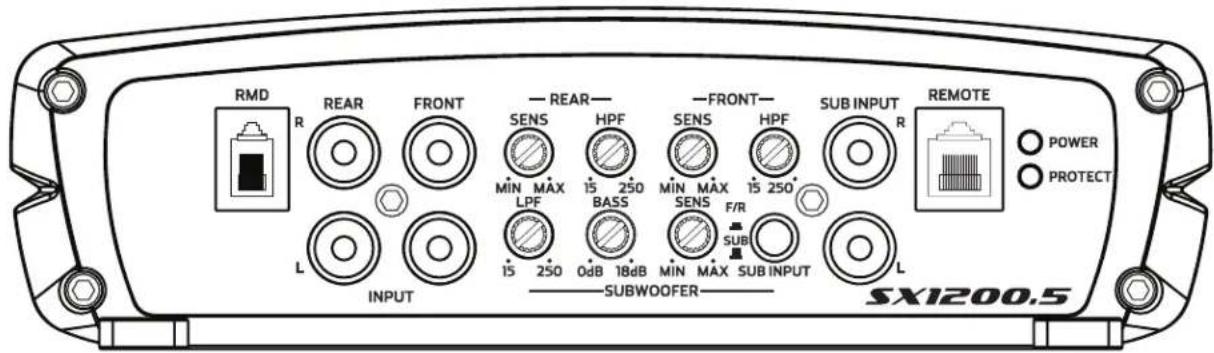

RMD R REAR FRONT — REAR— SENS HPF MIN MAX LPF 15 250 BASS 15 250 MIN MAX SENS F/R SUB SUB INPUT L INPUT — SUBWOOFER — FRONT— SENS HPF 15 250 SUB L REMOTE POWER PROTECT SX1200.5

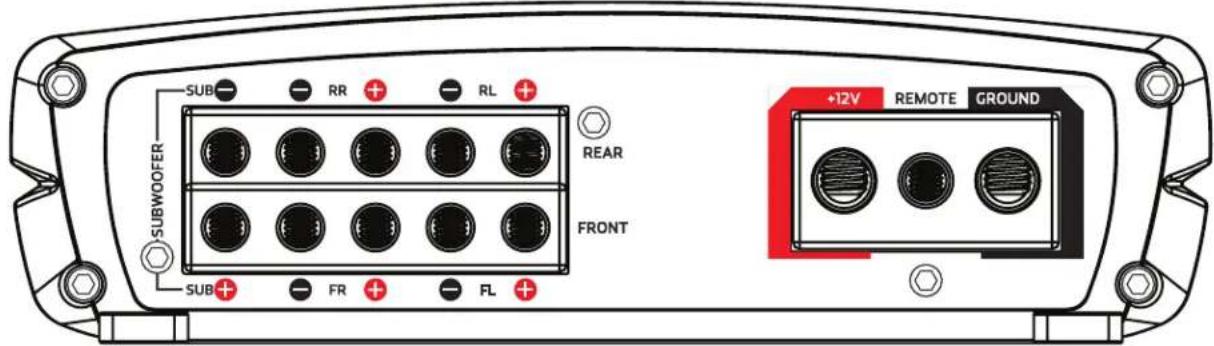

SUB RR RL REAR FRONT SUB+ FR FL +12V REMOTE GROUND

+12V

Este debe ser conectado al fusible del terminal positivo (+12V) de la batería del auto. El fusible debe ser ubicado a menos de 18 pulgadas de la batería.

REMOTO

Este debe ser conectado al shwich +12V. Usualmente al cable de gatillo que viene del radio o del encendido.

TIERRA

Este debe ser conectado al terminal negativo de la batería del auto o a una parte limpia y sin pintura del chasis del auto.

DISPLAY PARA MONITOREO REMOTO (RMD)

Conectar el display de voltaje opcional RMD a este puerto.

SALIDA de PARLANTES

Usado para conectar los parlantes. La mínima impedancia para el SX1200.5 es 4 ohms o 2 ohms estéreo. Usar Right + y Left - para el bridge. Impedancia mínima es de 2 ohms para el canal de subwoofer y no es bridgeable.

1. Instalar todos los fusibles del sistema
2. Ajustar los controles de sensibilidad (input sensibility controls) del amplificador a la posición mínima(Contra reloj)
3. Ajustar todos los switches de crossover de acuerdo al diseño de su sistema.
4. Hacer los ajustes preliminares a la frecuencia del crossover, usualmente 80Hz es un buen punto de partida para high y low pass. Pudiera ser necesario luego ajustar la frecuencia del crossover para obtener la mejor calidad de sonido.
5. Si se usa un control remoto del nivel de subwoofer, ajustarlo al máximo (en sentido del reloj)
6. Encienda el radio con el volumen ajustado al mínimo
7. Visualmente chequear que el amplificador se haya encendido, ver el power LED
8. Chequear que todos los demás componentes estén encendidos
9. Ajustar los controles de tonos del radio, balance y fader en la posición del medio. Apagar cualquier loudness u otro botón de proceso de señal.
10. Ajustar el volumen del radio al máximo sin distorsión (en la mayoría de los radios el volumen máximo sin distorsión es 3 u 4) Use una grabación clara y dinámica.

11. Suba la sensibilidad o el nivel de control de entrada en el amplificador hasta que los parlantes alcancen el mayor output sin distorsión.

12. Repita los ajustes de niveles de sensibilidad para todos los otros amplificadores.

13. Reduzca el volumen del radio al nivel más confortable.

14. Escuche varias diferentes selecciones de música para chequear el balance general del sistema. Compare front y rear, midbass y midrange, etc. Si un parlante suena muy fuerte con respecto al otro, su nivel debe ser disminuido para obtener un buen balance.

Nota: Para los subwoofers controlados por el control de nivel remoto, mantener el nivel del paso 11 o 12. Use el control para mezclar los subwoofers con el resto del sistema. El volumen correcto del subwoofer cambiara dependiendo del ruido en el ambiente, carretera y las diferencias en las grabaciones.

1. Afinación del ajuste de frecuencias de crossover para obtener la mejor mezcla posible de cada set de parlantes.

2. Ajuste de los controles de ecualización de bajos en el amplificador, radio o procesador si es necesario aumentar el output.

Nota: Use los controles prudentemente. Cada incremento de 3dB requiere el doble de poder a 45Hz. Si su sistema de subwoofer requiere mucho aumento para un mejor sonido, probablemente exista un problema. Fíjese si los subwoofers están out-of-phase, hay escape en el cajón del subwoofer, o el tamaño del cajón es incorrecto

1. Con todos los niveles ajustados correctamente, el sistema alcanzara el máximo output sin distorsión al nivel de volumen ajustado en el paso 10.

CORRECCIÓN DE PROBLEMAS

No poder: Chequear el voltaje al amplificador con un DMM (voltimetro). +12v y R (con el radio encendido) el voltaje debería ser entre 11.5V y 14.4V cuando se usa la tierra del amplificador. Chequear el fusible del amplificador y la batería. Verificar la conexión desde un final del fusible hasta el otro con un meter, a veces las rupturas no son visibles. Si el fusible está quemado, chequear el cable de poder y también el amplificador por un corto. Si el corto es en el amplificador, llévelo a su agente autorizado Phoenix Gold. Si no hay corto, solo reemplace el fusible.

Poder pero no sonido: Apache el amplificador y chequee todos los cables de señal de entrada y salida, y las conexiones de poder. Chequear los parlantes para ver si hay corto con un DMM (voltimetro) o conectándolos a otra fuente de sonido. Luego de chequear que todo este correcto puede encender el amplificador.

Poder pero no sonido y el PROTECTED LED esta encendido: El PROTECTED LED rojo se ilumina cuando el amplificador se apaga por protección contra recalentamiento o exceso corriente. Una temperatura interna de operación excesiva provocara que se apague: Luego de enfriarse aproximadamente 5°C, el amplificador se reinicia. Un corto en los parlantes o una baja impedancia provoca que se apague por exceso de corriente: Encender el amplificador para reiniciar operación. Chequear por cortos o daños en el cableado de los parlantes o crossover del sistema si se apaga por exceso de corriente.

No sonido de uno o más canales: Chequear por exceso de voltaje en los terminales de +12V y tierra. Chequear el control de balance del radio. Chequear las conexiones de los parlantes. Chequear la conexión de señal de input.

Muy bajo output: Chequear el control de fader del radio o el nivel de sensibilidad de input del amplificador. Asegurarse que el control de frecuencia subsónica no esté demasiado alto y el control de frecuencia LP no esté muy bajo al mismo tiempo.

Frecuentes apagados del amplificador con reencendido automáticamente: Este indica apagado crónico del amplificador por constante operación a alta temperatura interna. Operación a alta temperatura puede ser causa de indecuada ventilación. Asegúrese que no está operando a una impedancia menor a la recomendada. También chequee por daños en los parlantes, o passive crossover. Finalmente, apagados térmicos crónicos pueden ser el resultado de otras operaciones normales del amplificador a elevados niveles de output, lo cual puede ser solucionado previendo adicional enfriamiento al amplificador, instalando un amplificador de alto poder o reduciendo el nivel de output.

"Motor Boating" – El indicador de poder se apaga repetitivamente cuando el sistema esta encendido: Chequear la conexión del amplificador a la batería. Chequear el voltaje de la batería. Si es bajo, recargar o reemplazar la batería. Chequear las conexiones de tierra.
