Type de produit	Amplificateur audio pour voiture
Marque	Phoenix Gold
Modèle	TI2800.1
Alimentation	12 V DC
Technologie	Classe D à large bande passante
Amplificateurs opérationnels	Audiophile NJM2068M
Filtres croisés	Passe-haut et passe-bas intégrés
Système d'alimentation	ADAPT (alimentation adaptative)
Entrée différentielle	Circuit équilibré
Impédance minimale de sortie	4 ohms en ponté, 2 ohms en stéréo
Réglage de phase	0-180 degrés
Télécommande de niveau de basses	Inclus (RBCF)
Affichage de tension à distance (RMD)	Prise jack pour optionnel
Indicateurs d'écrêtage (Clip)	LED témoins
Couvercle	Plexiglas résistant aux hautes températures
Montage	Composants montés en surface (SMD)
Bornes	Insertion directe pour alimentation et enceintes
Entretien	Nettoyer avec un chiffon doux et sec
Réparabilité	Pièces détachées disponibles auprès du fabricant

FOIRE AUX QUESTIONS - TI2800.1 PHOENIX GOLD

Comment brancher l'amplificateur TI2800.1 ?

Connectez la borne +12V à la batterie via un fusible à moins de 18 pouces, la borne de télécommande à un +12V commuté, et la masse à la borne négative de la batterie ou à un point propre du châssis.

Quelle est l'impédance minimale des enceintes ?

L'impédance minimale est de 4 ohms en ponté ou 2 ohms en stéréo. Pour le canal subwoofer, stable à 2 ohms.

Comment régler les filtres croisés ?

Utilisez les potentiomètres HPF (passe-haut) et LPF (passe-bas) pour ajuster les fréquences. Le sélecteur CONFIG permet de choisir entre Flat, HP, ou LP/BP.

Que signifie l'indicateur Clip ?

L'indicateur Clip s'allume lorsque l'amplificateur approche de sa puissance maximale. Un clignotement occasionnel est normal, mais s'il reste allumé plus de 1-2 secondes, réduisez le volume.

Comment utiliser la télécommande de niveau des basses ?

Branchez la télécommande sur le port REMOTE. Elle permet un ajustement du volume jusqu'à 20 dB pour le filtre passe-bas.

Puis-je utiliser l'entrée avant/arrière pour le subwoofer ?

Oui, réglez le sélecteur SUB INPUT sur IN (ou F/R) pour additionner les signaux avant et arrière vers le canal sub.

Quelle est la fonction du réglage de phase ?

Le réglage Phase (0-180°) permet d'ajuster la synchronisation entre le subwoofer et les autres enceintes pour éviter les annulations et améliorer la réponse des graves.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques ou l'eau.

Où trouver les pièces détachées ?

Contactez le service après-vente Phoenix Gold ou un revendeur agréé pour obtenir des pièces de rechange.

Quel fusible utiliser ?

Utilisez un fusible de valeur appropriée (généralement 30-50A) placé à moins de 18 pouces de la batterie. Consultez le manuel pour la valeur exacte.

MODE D'EMPLOI TI2800.1 PHOENIX GOLD

Features: Caractéristiques:

• Petit format pour faciliter l'installation
- Topologie de classe D de gamme complète
• Circuit équilibré Entrée différentielle
• Audiophile NJM2068M Amplificateurs opérationnels
• Haute Vitesse IR de classe D chipset
• Filtres croisés passe-haut et passe-bas
• ADAPT système d'alimentation
- Technologie de composant monté en surface
- Terminaux d'alimentation et de haut-parleurs à insertion directe
• Vérification du contrôle de la qualité de la précision audio
• Couvercle de plexiglas résistant aux températures élevées
• RMD - Entrée De L'affichage de Tension a Distance
• RBCF- Niveau de contrôle de passe-bas inclus (Ti2 1600.5)

SPECIFICATIONS

Ti2 1000.4 SPECIFICATIONS

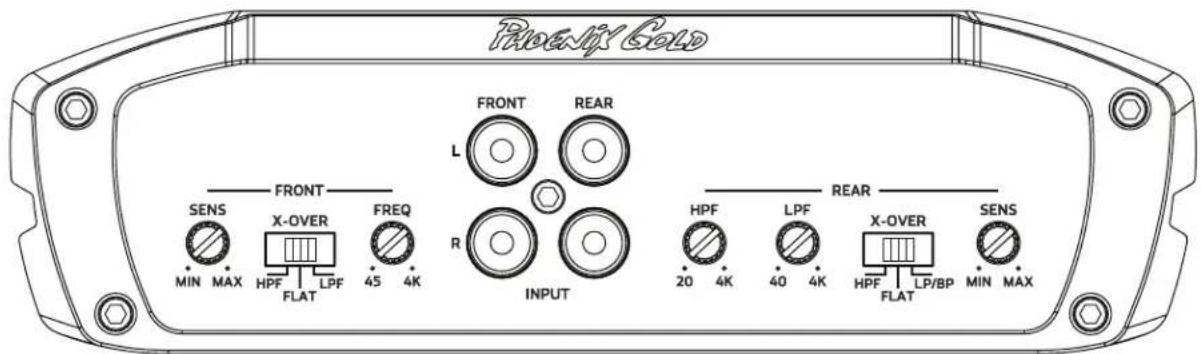

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtre pour les sorties du haut-parleur.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

CONFIG

FLAT : Croisé est éteint.

HP : L'haute passe croisée est sur.

LP/BP : Basse et haute croisements de passage sont à la fois sur.

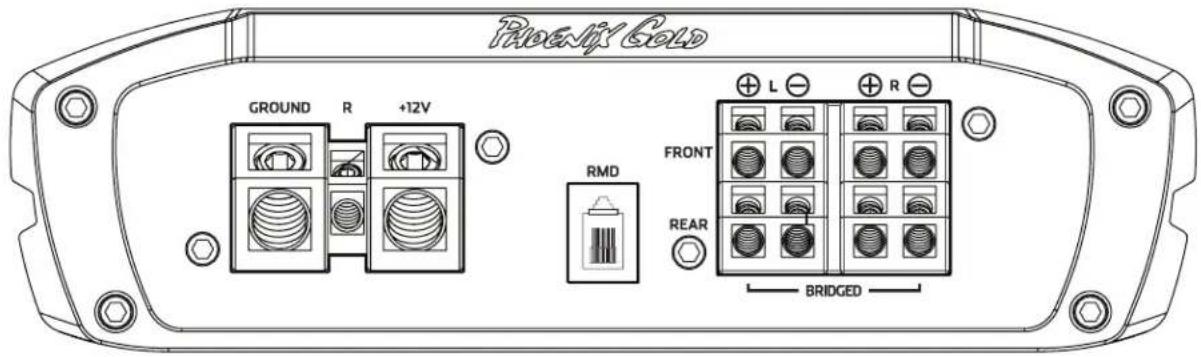

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux enceintes. Ti2 1000.4 impédance minimale est de 4 ohms ponté ou stéréo 2 ohms.

INDICATEURS CLIP

S'allume lorsque l'amplificateur atteint près de sortie maximale. Cas d'utilisation intensive les indicateurs d'écrétage doit clignoter pendant les pics de la musique. L'indicateur d'écrétage ne devrait pas rester allumé pendant de longues périodes de temps (plus de 1 ou 2 secondes), si c'est le cas, vous devez réduire le volume du système ou au niveau de l'amplificateur.

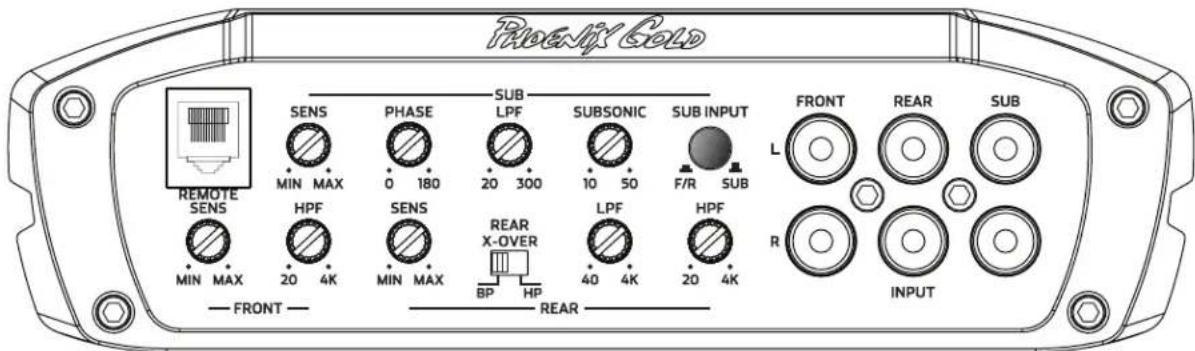

ENTRÉE

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtre pour les sorties du haut-parleur.

PHASE

Ceci permet à la phase de la sortie à être ajustée de 0 à 180 degrés. Cet ajustement peut aider à atteindre une meilleure bass "up front" subwoofer et résoudre les problèmes d'annulation caisson de graves dans certaines installations. Chaque installation est différente, ajustez lentement et d'écouter pour obtenir les meilleurs résultats.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

COMMANDE À DISTANCE DU NIVEAU DES BASSES

Ce port sert à connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu'à 20 dB. Ce n'est pas une amplification des basses mais permet de contrôler le niveau du signal du filtre passe-bas.

SÉLECTION D'ENTRÉE SUB

Détermine quelle source sera signal de nourrir le canal de subwoofer.

"OUT" ou SUB = utiliser l'entrée Sub

"IN" ou F / R = Utilisez le Front et les entrées arrières comme son signal seront additionnées puis envoyé à la sous-canal de l'amplificateur.

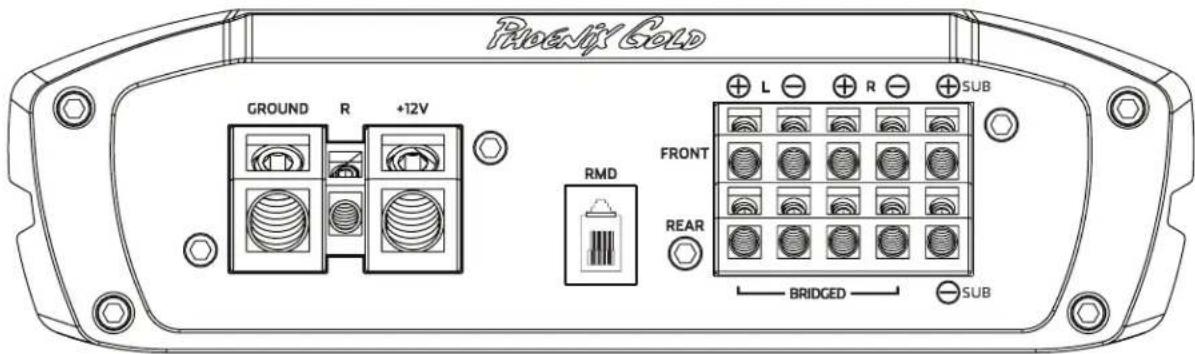

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux haut-parleurs. Ti2 1600.5 impédance d'minimum est de 4 ohms ponté ou 2 ohms stéréo. Canal Subwoofer est stable à 2 ohms.

INDICATEURS CLIP

S'allume lorsque l'amplificateur atteint près de sortie maximale. Cas d'utilisation intensive les indicateurs d'écrétage doit clignoter pendant les pics de la musique. L'indicateur d'écrétage ne devrait pas rester allumé pendant de longues périodes de temps (plus de 1 ou 2 secondes), si c'est le cas, vous devez réduire le volume du système ou au niveau de l'amplificateur.
