Type de produit	Cuisinière à gaz encastrable
Marque	Siemens
Modèle	EP6A9HB20
Catégorie	Table de cuisson gaz
Alimentation	Gaz (GPL ou gaz naturel) et électricité 220-240 V
Nombre de brûleurs	5
Types de brûleurs	Éco, Standard, Puissant, Multi-couronnes Miniwok, Multi-couronnes Wok
Puissance maxi (Wok)	Jusqu'à 4,5 kW (estimation)
Raccordement gaz	R 1/2, flexible métallique ou conduite rigide
Branchement électrique	Avec ou sans fiche, conducteur de protection obligatoire
Sécurité	Arrêt d'urgence par robinet d'arrêt accessible, joints d'étanchéité
Installation	Encastrable classe 3 (EN 30-1-1), nécessite une ventilation minimale de 100 cm²
Entretien	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées	Joint (00034308), coude de raccordement gaz (G10006024), buses, vis bypass
Conversion gaz	Possible avec kit de conversion (buses et réglage bypass)
Température maximale du meuble	Jusqu'à 90 °C
Matériau du plan de travail	Résistant à la température et à l'eau (pierre naturelle, carrelage)

FOIRE AUX QUESTIONS - EP6A9HB20 SIEMENS

Quels types de gaz sont compatibles avec la cuisinière Siemens EP6A9HB20 ?

L'appareil peut fonctionner au gaz naturel ou au GPL. Le type de gaz est indiqué sur la plaque signalétique. Un kit de conversion est disponible pour changer de gaz.

Comment installer la cuisinière en toute sécurité ?

L'installation doit être réalisée par un spécialiste agréé. Respectez les distances minimales, assurez une ventilation d'au moins 100 cm² sous l'appareil et utilisez un robinet d'arrêt accessible.

Peut-on encastrer la cuisinière au-dessus d'un four ?

Oui, elle doit être installée uniquement au-dessus d'un four à ventilation forcée. Vérifiez les dimensions dans le manuel du four.

Comment convertir la cuisinière d'un gaz à un autre ?

Remplacez les injecteurs (buses) selon le tableau fourni, puis ajustez les vis bypass pour le débit minimal. Utilisez les pièces du kit de conversion.

Quelle est la tension électrique requise ?

L'appareil nécessite une alimentation 220-240 V avec conducteur de protection. Le branchement doit être effectué par un professionnel.

Comment nettoyer les brûleurs ?

Retirez les grilles, chapeaux et répartiteurs. Lavez-les à l'eau savonneuse, séchez soigneusement avant de remonter. Ne jamais utiliser de nettoyeur vapeur.

Que faire en cas d'odeur de gaz ?

Coupez immédiatement l'alimentation en gaz et l'électricité. Ouvrez les fenêtres, ne pas utiliser d'interrupteurs. Contactez un spécialiste agréé.

La cuisinière est-elle livrée avec une fiche électrique ?

Certains modèles sont livrés avec une fiche, d'autres sans. Si sans fiche, un disjoncteur omnipolaire avec ouverture de contact d'au moins 3 mm est nécessaire.

Quelles sont les précautions pour les plans de travail en pierre naturelle ?

Utilisez une colle silicone adaptée pour éviter les décolorations. Laissez sécher complètement avant d'utiliser l'appareil.

Où trouver les pièces de rechange pour le raccordement gaz ?

Les pièces (joint, coude de raccordement) sont disponibles auprès du service après-vente Siemens. Références : joint 00034308, coude G10006024.

MODE D'EMPLOI EP6A9HB20 SIEMENS

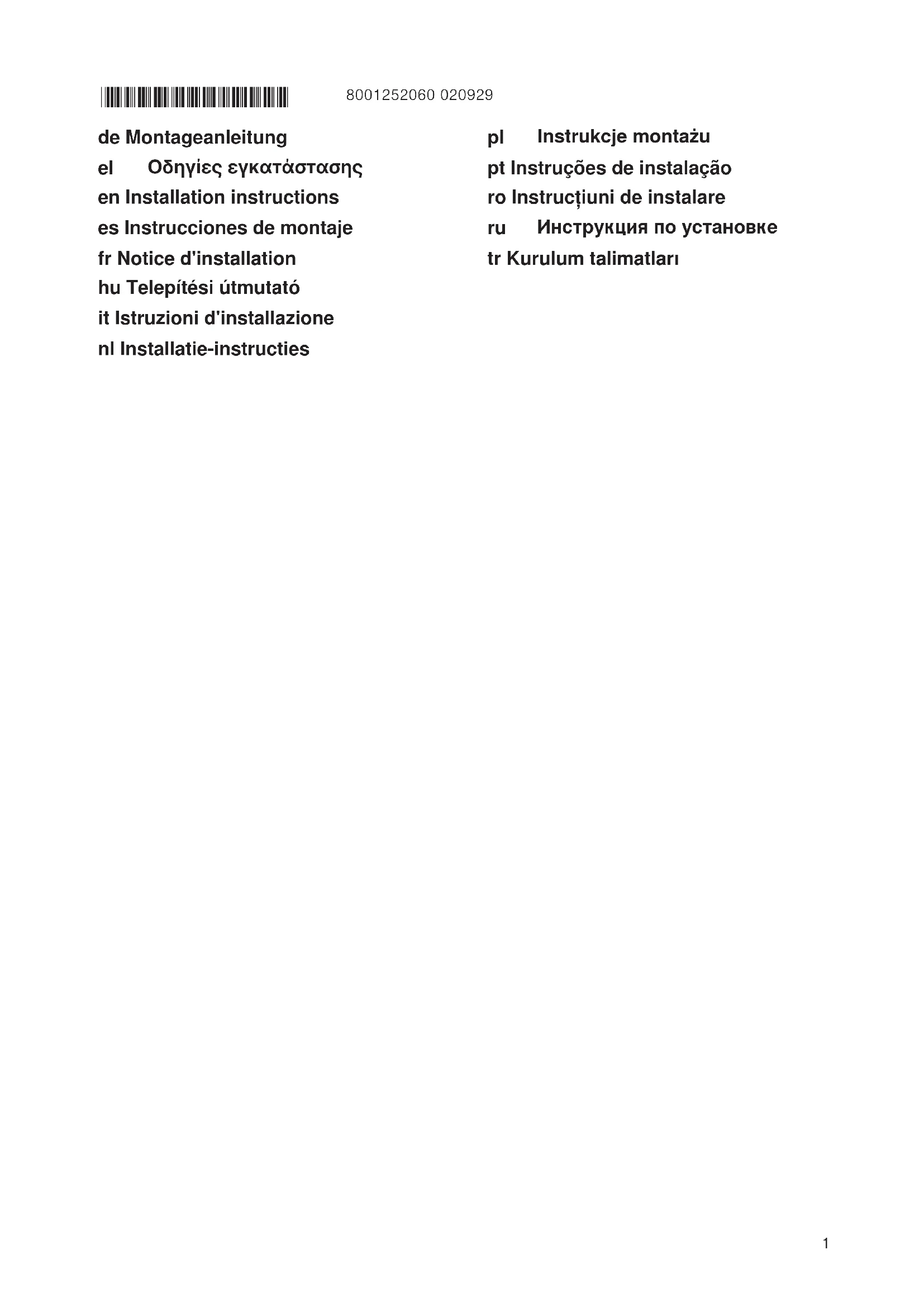

fr Notice d'installation

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

■ Lisez attentivement cette notice.
■ Les images de cette notice sont proposées à titre indicatif.
- La sécurité d'utilisation est garantie uniquement en cas d'installation correcte et conforme aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

⚠ AVERTISSEMENT – Risque d'explosion!

Le gaz qui s'échappe peut conduire à une explosion.

Tous les travaux d'installation, de raccordement, de régulation et de conversion à un autre type de gaz doivent être réalisés par un spécialiste agréé et en conformité avec les réglementations et les exigences légales applicables ainsi qu'avec les réglementations des fournisseurs locaux d'électricité et de gaz. Une attention particulière doit être accordée aux réglementations et directives applicables à la ventilation. Pour les travaux de conversion à un autre type de gaz, nous vous recommandons d'appeler le service après-vente.

⚠ AVERTISSEMENT – Risque d'empoisonnement!

Une combustion incomplète peut produire des gaz nocifs pour la santé.

Pour garantir un bon fonctionnement, une quantité suffisante d'air de combustion doit être fournie par le dessous de l'appareil. Veillez à ce que le meuble situé sous l'appareil présente une ouverture de ventilation d'une surface totale d'au moins 100 cm ^2 .
■ Veillez à une ventilation suffisante de la cuisine, notamment lorsque vous utilisez l'appareil de cuisson au gaz.
■ Ne raccordez pas l'appareil à un système d'évacuation des produits de combustion.

■ Ne placez jamais cet appareil dans un bateau ou un véhicule.
■ La garantie s'applique uniquement si l'appareil est utilisé conformément à sa destination.
- Avant d'installer l'appareil, vérifiez que les conditions locales du fournisseur sont compatibles avec les réglages de l'appareil indiqués sur la plaque signalétique (type et pression de gaz, puissance, tension).
- Fixez le cordon d'alimentation au boîtier pour éviter qu'il ne touche les parties chaudes du four ou de la table de cuisson.
■ Avant toute intervention sur l'appareil, coupez l'alimentation électrique et l'arrivée de gaz.
■ Reliez les appareils avec l'alimentation à la terre.
- N'effectuez aucune modification à l'intérieur de l'appareil. Si nécessaire, contactez notre service après-vente technique.

Avant l'installation

• Cet appareil correspond à la classe 3 de la norme EN 30-1-1 pour les appareils à gaz : appareil encastrable.
  ■ Le meuble dans lequel l'appareil est installé doit être fixé de manière appropriée et stable.
• Les meubles situés près de l'appareil, les panneaux stratifiés et la colle utilisée pour les fixer doivent être constitués de matériaux incombustibles et résistants à la chaleur.
• N'installez pas cet appareil sur un réfrigérateur, un lave-linge, un lave-vaisselle ni sur tout autre appareil similaire.
• Cet appareil doit être installé uniquement sur un four à ventilation forcée. Vérifiez les dimensions du four dans le manuel d'installation du four.
• Si vous installez un four sous la table de cuisson, l'épaisseur du plan de travail peut différer des dimensions indiquées dans ces instructions. Respectez les consignes des instructions de montage du four.
• Si un ventilateur d'extraction ou une hotte aspirante est installé(e), suivez ses instructions d'installation. Respectez toujours la distance verticale minimale par rapport à la table de cuisson.

→ Fig. 1

Préparer le meuble

■ Faites une découpe dans le plan de travail aux dimensions souhaitées, en fonction du mode d'installation souhaité : normal (a) ou affleurant (b).

→ Fig. 2, → Fig. 3

- Scellez les surfaces découpées des plans de travail en bois avec une colle spéciale pour les protéger de l'humidité.

Si aucun four intégrable ne se trouve sous la table de cuisson, insérez une barre de distance en matériau incombustible (métal ou contreplaqué, par exemple) à une distance de 10 mm sous la table de cuisson. Cela permet d'empêcher l'accès au dessous de la table de cuisson. La distance entre le fond de séparation et le raccordement de l'appareil au secteur doit être d'au moins 10 mm.

→ Fig. 4, → Fig. 5

Préparation du meuble pour le montage à fleur de plan

■ Tous les travaux de rognage sur le plan de travail doivent être effectués dans l'atelier spécialisé.
- Les coupes doivent être nettes et précises, car le bord de la coupe est visible sur la surface. La stabilité du meuble doit également être garantie après la découpe.

• Utilisez uniquement des surfaces de travail spéciales, résistantes à la température et à l'eau (par exemple, des pierres naturelles ou du carrelage).
  ■ Le meuble d'encastrement doit résister à des températures jusqu'à 90 °C.

Positionner l'appareil

Remarque : Ne collez pas l'appareil au plan de travail avec du silicone.

1. Placez la table de cuisson, face supérieure vers le bas, sur une surface lisse et stable.
2. Collez le joint adhésif fourni sur le bord inférieur de la table de cuisson. Le joint adhésif empêche la pénétration des liquides.

$$ \rightarrow \text { Fig. } 6 $$

1. Vissez les pinces fournies dans la position indiquée de manière à ce qu'elles tournent librement.

$$ \rightarrow \text { Fig. } 7 $$

1. Si vous encastrez l'appareil dans une niche de 480 mm de largeur, vous devez retirer la barre de distance préinstallée à l'arrière de certains modèles.

$$ \rightarrow \text { Fig. } 8 $$

1. Retournez la table de cuisson et insérez-la dans l'évidement. Insérez la table de cuisson contre l'avant de l'évidement.

$$ \rightarrow \text { Fig. } 9 $$

1. Tournez les pinces et serrez-les à fond.

$$ \rightarrow \text { Fig. } \boxed {1 0} $$

La position des pinces dépend de l'épaisseur du plan de travail.

Monter l'appareil à fleur de plan

1. Installez l'appareil de manière à obtenir un espace régulier tout autour. → "Positionner l'appareil", Page 15
2. La table de cuisson doit se trouver légèrement en dessous du plan de travail. Dans le cas de plans de travail carrelés, les surfaces d'appui doivent, si nécessaire, être surélevées à l'aide de baguettes résistant à la température et à l'eau.

$$ \rightarrow \text { Fig. } \boxed {1 1} $$

1. Contrôlez le fonctionnement et la position de l'appareil.

2. Remplissez l'espace entre le plan de travail et la table de cuisson avec une colle silicone commerciale appropriée.

$$ \rightarrow \text { Fig. } 1 2 $$

Lissez la colle silicone à l'aide d'une spatule ou d'un doigt humidifié de savon avant qu'une couche solide ne se forme.

Remarque : Avant d'utiliser l'appareil, laissez sécher la colle silicone.

Conseil : Si vous utilisez une colle silicone inadaptée sur des surfaces en pierre naturelle, il peut se produire une décoloration qui ne pourra plus être éliminée. Vous pouvez acheter une colle appropriée auprès de notre service après-vente technique.

Démonter l'appareil

1. Débranchez l'appareil des connexions électriques et de gaz.
2. Dévissez les pinces et procédez dans l'ordre inverse.

Raccorder le gaz

Respectez les directives nationales en vigueur.

⚠️ PRUDENCE – Risque d'explosion!

Une fuite de gaz peut provoquer une explosion.

- Après avoir travaillé sur les raccords, contrôlez toujours leur étanchéité.

■ Disposez le raccordement au gaz de manière à ce que le robinet d'arrêt soit accessible.
■ Assurez-vous que les informations relatives au type de gaz et à la pression de gaz figurant sur la plaque signalétique correspondent aux conditions locales de raccordement.
■ Raccordez l'appareil à une conduite de gaz rigide ou à un flexible métallique.
- Le flexible métallique ne doit pas entrer en contact avec les parties mobiles du meuble dans lequel l'appareil est installé (par exemple, un tiroir) et ne doit pas passer dans des zones pouvant être obs-truées.
■ Coude de raccordement du gaz sur l'appareil : R 1/2.
■ Ne déplacez pas le coude de raccordement du gaz et ne le tordez pas.

Pièces de rechange pour le raccordement au gaz

Vous pouvez obtenir des pièces pour le raccordement au gaz auprès du service après-vente technique.

Joint 00034308

Coude de raccordement du gaz : G 10006024 1/2

1. Remplacez le coude de raccordement au gaz de l'appareil par le coude de raccordement au gaz G 1/2 fourni dans le sac d'accessoires.

→ Fig. 14

1. Insérez le joint entre le raccordement au gaz de l'appareil et l'alimentation en gaz.

→ Fig. 15

Branchement électrique

• Cet appareil est de type Y : le câble de raccordement ne doit pas être remplacé par l'utilisateur, mais uniquement par le service après-vente technique. Respectez le type de câble et la section minimale.
  ■ Les tables de cuisson sont livrées avec un cordon d'alimentation avec ou sans fiche.
  ■ Raccordez uniquement les appareils équipés d'une fiche à des prises de courant dotées d'un conducteur de protection correctement installé.
  ■ Si la fiche n'est pas accessible pour l'utilisateur, prévoyez un disjoncteur de déconnexion omnipolaire avec une ouverture de contact minimale de 3 mm.

→ Fig. 16

Modification du type de gaz

Si la réglementation du pays le permet, cet appareil peut être adapté à d'autres types de gaz, à condition qu'ils soient indiqués sur la plaque signalétique. Vous trouverez les pièces correspondantes dans le sac fourni avec l'appareil ou vous pouvez les obtenir auprès du service après-vente. Vous trouverez la bonne combinaison pour le brûleur et le type de gaz respectifs dans le tableau → Fig. 22.

C	Brûleur éco
D	Brûleur standard
E	Brûleur puissant
F	Brûleur multi-couronnes Miniwok
G	Brûleur multi-couronnes Wok

Régulation des robinets

1. Réglez les boutons sur la position de puissance minimale et tirez-les.
2. Appuyez sur le support en caoutchouc souple avec la pointe du tournevis pour accéder à la vis bypass.

→ Fig. 17

Ne retirez jamais l'anneau d'étanchéité. L'anneau d'étanchéité empêche les liquides et les poussières de pénétrer à l'intérieur de l'appareil, ce qui entraverait son bon fonctionnement.

1. Lors du réglage des vis bypass (M), respectez le tableau → Fig. 22

2. A : serrez fermement les vis bypass.

3. B : les vis bypass doivent arriver au ras de la douille.
   → Fig. 18

Remplacer les buses

1. Retirez les grilles, ainsi que tous les chapeaux de brûleur et les répartiteurs.
2. Sur certains appareils, le brûleur multicouronnes peut comporter une plaque métallique vissée. Dévissez la plaque métallique et retirez-la.
   → Fig. 19
3. Remettez les buses en place à l'aide de la clé appropriée et serrez-les soigneusement pour garantir leur étanchéité.
   → Fig. 20, → Fig. 21
   Veillez à ce que la buse ne se détache pas lors de l'enlèvement ou de la fixation.
4. Si l'appareil dispose d'une plaque métallique sur le brûleur Wok, vissez à nouveau la plaque métallique.

Réinstaller l'appareil

- Réinstallez les composants de l'appareil en procédant dans l'ordre inverse.

Vérifier la fonctionnalité

1. Vérifiez que le fait de tourner le bouton entre la position de puissance maximale et la position de puissance minimale ne provoque pas l'extinction du brûleur ou un retour de flamme.
2. Si la sortie de gaz du brûleur n'est pas correcte, dans le tableau → Fig. 22 vérifiez que l'injecteur et la position de la vis bypass sont corrects.

Documenter la modification du type de gaz

- Placez l'autocollant indiquant le nouveau type de gaz près de la plaque signalétique.
