MODE D'EMPLOI 721 DUAL
Instructions de réglage pour le moteur électronique
Dual EDS 1000
Instructions de réglage pour le moteur électronique Dual EDS 1000
Meßgeräte-Bedarf:
Appareils de mesure nécessaires:
1 oscillographe, sensibilité 0,002 V/division
1 multimètre, plage de mesure 500 mA, Ri < 2 ohms
plage de mesure 50 mA, Ri < 10 ohms
Il est préférable d'utiliser des oscillographes avec une grande inertie, en particulier des oscillos à mémoire.
Attention: la plage de mesure de l'ampèremètre a une influence sur la vitesse. Pour un réglage précis, il faut donc choisir une grande plage de mesure ou shunter l'ampèremètre dans la mesure où l'on n'effectue pas de mesure de courant.
Pour le réglage, placer toujours l'appareil horizontalement!


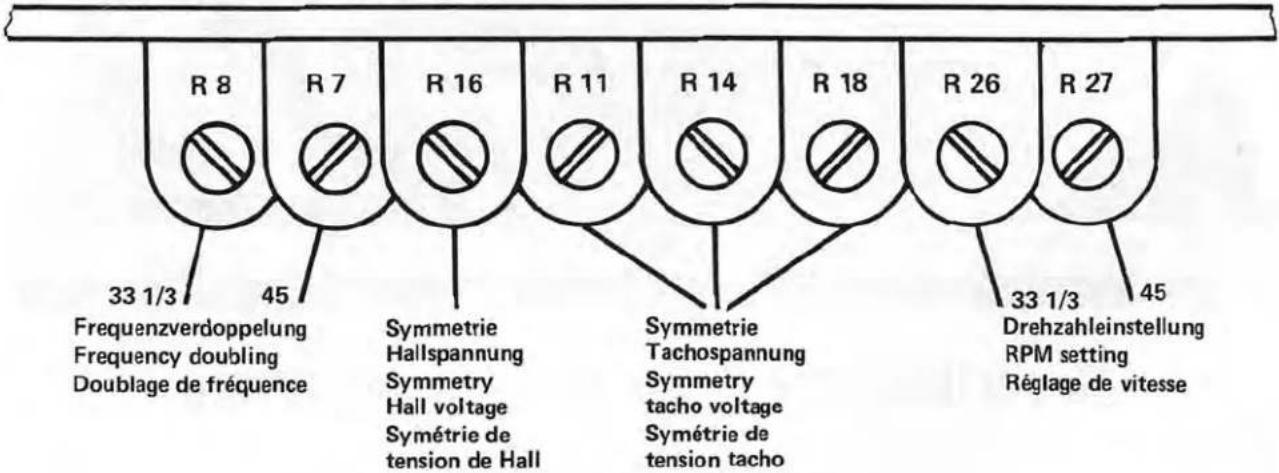

R 8 33 1/3 Frequenzverdoppelung Frequency doubling Doublage de fréquence 45 Symmetrie Hallspannung Symmetry Hall voltage Symétrie de tension de Hall R 16 Symmetrie Tachospannung Symmetry tacho voltage Symétrie de tension tacho R 11 R 14 R 18 33 1/3 Drehzahleinstellung RPM setting Réglage de vitesse R 26 R 27 45Grobabgleich
Réglage approximatif
Mettre le commutateur de vitesse sur 33 1/3 tr/mn.
Amener le régulateur fin et le potentiomètre de l'électronique du moteur en position milieu. Enclencher l'appareil.
A l'aide de R 5 régler la tension de service sur 15 V ± 0,25 V. Brancher l'ampèremètre entre les points 13 et 14. Amener la vitesse sur 33 1/3 tr/mn avec R 26.
Raccorder l'oscillo au point 19 et la masse au point 1 (-). Sur l'écran de l'oscillographe on doit voir l'image de Fig. 1. S'il apparaît le graphique de Fig. 2 ajuster R 8 jusqu'à ce qu'on obtienne l'image de Fig. 1.
Réglage du courant de démarrage maximal
Freiner le moteur sur le plateau presque jusqu'à l'arrêt. Avec le régulateur R 15, régler la valeur moyenne 320 mA sur l'ampèremètre.

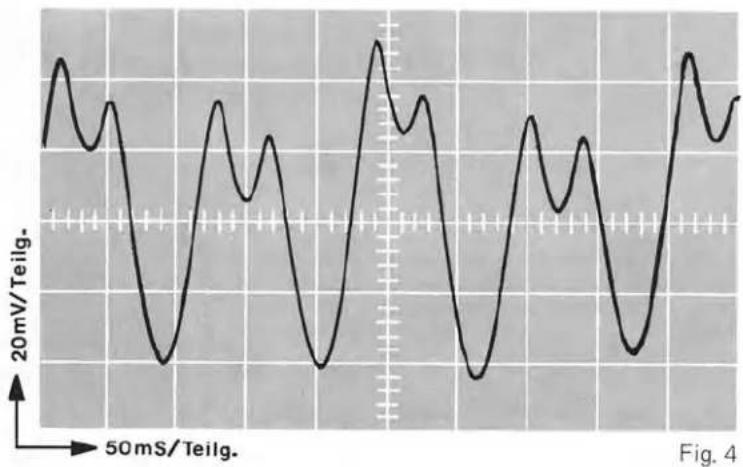

line
| Time (ms) | Voltage (mV/Teilg.) | | --------- | ------------------- | | 0 | 20 | | 10 | 15 | | 20 | 25 | | 30 | 10 | | 40 | 30 | | 50 | 15 | | 60 | 25 | | 70 | 10 | | 80 | 35 | | 90 | 15 | | 100 | 20 | | 110 | 10 | | 120 | 30 | | 130 | 15 | | 140 | 25 | | 150 | 10 | | 160 | 35 | | 170 | 15 | | 180 | 20 | | 190 | 10 | | 200 | 30 | | 210 | 15 | | 220 | 25 | | 230 | 10 | | 240 | 35 | | 250 | 15 | | 260 | 20 | | 270 | 10 | | 280 | 30 | | 290 | 15 | | 300 | 25 | | 310 | 10 | | 320 | 35 | | 330 | 15 | | 340 | 20 | | 350 | 10 | | 360 | 30 | | 370 | 15 | | 380 | 25 | | 390 | 10 | | 400 | 35 | | 410 | 15 | | 420 | 20 | | 430 | 10 | | 440 | 30 | | 450 | 15 | | 460 | 25 | | 470 | 10 | | 480 | 35 | | 490 | 15 | | 500 | 20 |Symétrie du courant de Hall
Shunter l'ampèremètre ou le commuter sur la grande plage de mesure.
Raccorder l'oscillo au point 4, et la masse à la tension de service point 14.
Sensibilité sur 0,002 V/division.
Les oscillations doivent être aussi symétriques que possible en forme et en amplitude — suivant la figure 5.
Effecteur l'ajustage avec R 16.
Réglage fin du moteur à 33 1/3 tr/mn

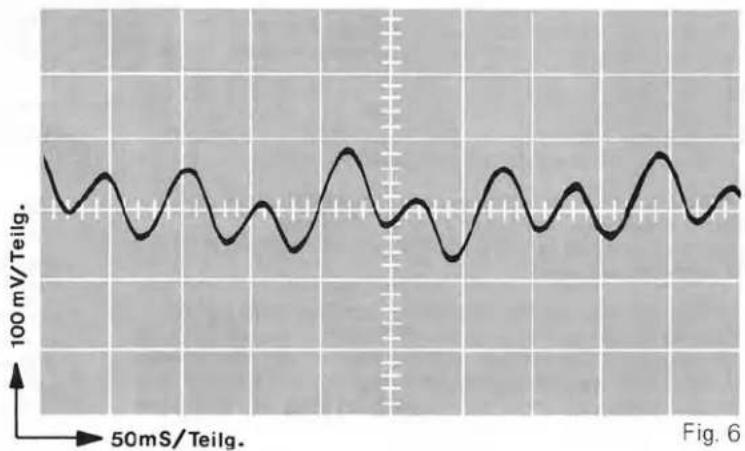

Raccorder l'oxcillo au point 21, masse au point 1 (—) l'image de la figure 6 devient visible.
L'oscillogramme peut cependant être becoup plus régulier lors du réglage approximatif, tout comme il peut être aussi très irrégulier.

line
| Time (ms) | Voltage (mV) | | --------- | ------------ | | 0 | 100 | | 50 | 50 | | 100 | 100 | | 150 | 50 | | 200 | 100 | | 250 | 50 | | 300 | 100 | | 350 | 50 | | 400 | 100 | | 450 | 50 | | 500 | 100 | | 550 | 50 | | 600 | 100 | | 650 | 50 | | 700 | 100 | | 750 | 50 | | 800 | 100 | | 850 | 50 | | 900 | 100 | | 950 | 50 | | 1000 | 100 |Tourner les régulateurs R 11, R 14 et R 18 en sens opposé jusqu'à ce qu'on obtienne sur l'écran de l'oscillo l'image 7.
L'aiguille de l'ampèremètre doit rester immobile.
Variations de courant maximales 1 mA.
Ondulation maximale admissible de la tension au point 210,25 V par rotation du rotor.
Si l'on peut déterminer clairement sur l'ampèrementre une fréquence d'environ 2 Hz (éventuellement superposée à la fréquence 1/2 Hz), le moteur n'est pas encore réglé de manière optimale. Effectuer un réajustage avec les potentiomètres R 11, R 14 et R 18.
Si la vitesse s'est légèrement modifiée entre-temps, elle doit être réajustée avec le potentiomètre R 26.
Réglage du moteur à 45 tr/mn
Mettre le commutateur de vitesse sur 45 tr/mn. Enclencher l'appareil, Amener la vitesse sur 45 tr/mn avec le régulateur R 27. Tourner le régulateur R 7 jusqu'à ce qu'une caractéristique semblable à celle de la figure 2 apparaisse sur l'oscillo — mesurée au point 19.
Cette opération doit éventuellement être répétée plusieurs fois car R 7 et R 27 ont une influence réciproque. En aucun cas, la symétrie de la tension tachymétrique ne doit être modifiée avec R 11, R 14 ou R 18.
Ersatzteile, Replacement parts, Pièces détachées
| Pos. | Art-Nr.Part-No.Référence | BezeichnungDescriptionDésignation | AnzahlQuantityQuantité |
| 230 598 | Motorelektronik kpl., Motor electronic compl., Electronique du moteur compl. | 1 | |
| IC 1 | 223 308 | Integrierter Schaltkreis, Integrated circuit, Circuit Intégré 709 | 1 |
| T 1 | 229 493 | Transistor BD 138 | 1 |
| T 2 | 209 862 | Transistor BC 172 C | 2 |
| T 3 | 209 862 | Transistor BC 172 C | 2 |
| T 4 | 228 899 | Transistor AC 188 K | 5 |
| T 5 | 228 899 | Transistor AC 188 K | 5 |
| T 6 | 228 899 | Transistor AC 188 K | 5 |
| T 7 | 228 899 | Transistor AC 188 K | 5 |
| T 8 | 228 899 | Transistor AC 188 K | 5 |
| T 9 | 227 374 | Transistor BC 261 B | 2 |
| T 10 | 227 374 | Transistor BC 261 B | 2 |
| T 11 | 209 846 | Transistor BC 108 C | 1 |
| D 1 | 227 344 | Diode 1 N 4001 | 4 |
| D 2 | 227 344 | Diode 1 N 4001 | 4 |
| D 3 | 227 344 | Diode 1 N 4001 | 4 |
| D 4 | 227 344 | Diode 1 N 4001 | 4 |
| D 5 | 227 360 | Z-Diode ZPD 7,5 | 1 |
| D 6 | 227 369 | Diode AA i43 | 4 |
| D 7 | 227 369 | Diode AA 143 | 4 |
| D 8 | 227 369 | Diode AA 143 | 4 |
| D 9 | 227 369 | Diode AA 143 | 4 |
| R 1 | 227 358 | Schicht-Widerstand, Carbon resistor, Résistance à couche 33 kΩ/0,125 W/5 % | 1 |
| R 2 | 227 361 | Schicht-Widerstand, Carbon resistor, Résistance à couche 1,5 kΩ/0,125 W/5 % | 3 |
| R 3 | 227 362 | Schicht-Widerstand, Carbon resistor, Résistance à couche 4,7 kΩ/0,125 W/5 % | 1 |
| R 4 | 227 590 | Schicht-Widerstand, Carbon resistor, Résistance à couche 3,9 kΩ/0,125 W/5 % | 1 |
| R 5 | 227 363 | Einstellregler, Adjusting control, Résistance ajustable 2,2 kΩ/linear | 1 |
| R 6 | 227 380 | Schicht-Widerstand, Carbon resistor, Résistance à couche 1 kΩ/0,125 W/5 % | 2 |
| R 7 | 227 365 | Einstellregler, Adjusting control, Résistance ajustable 10 kΩ/linear | 2 |
| R 8 | 227 365 | Einstellregler, Adjusting control, Résistance ajustable 10 kΩ/linear | 2 |
| R 9 | 227 380 | Schicht-Widerstand, Carbon resistor, Résistance à couche 1 kΩ/0,125 W/5 % | 2 |
| R 10 | 227 367 | Schicht-Widerstand, Carbon resistor, Résistance à couche 100 Ω/0,125 W/5 % | 3 |
| R 11 | 227 368 | Einstellregler, Adjusting control, Résistance ajustable 100 Ω/linear | 4 |
| R 12 | 227 370 | Schicht-Widerstand, Carbon resistor, Résistance à couche 1 kΩ/0,125 W/5 % | 2 |
| R 13 | 227 367 | Schicht-Widerstand, Carbon resistor, Résistance à couche 100 Ω/0,125 W/5 % | 3 |
| R 14 | 227 368 | Einstellregler, Adjusting control, Résistance ajustable 100 Ω/linear | 4 |
| R 15 | 227 368 | Einstellregler, Adjusting control, Résistance ajustable 100 Ω/linear | 4 |
| R 16 | 227 372 | Einstellregler, Adjusting control, Résistance ajustable 1 kΩ/linear | 1 |
| R 17 | 227 373 | Schicht-Widerstand, Carbon resistor, Résistance à couche 68 Ω/0,125 W/5 % | 1 |
| R 18 | 227 368 | Einstellregler, Adjusting control, Résistance ajustable 100 Ω/linear | 4 |
| R 19 | 227 370 | Schicht-Widerstand, Carbon resistor, Résistance à couche 1 kΩ/0,125 W/5 % | 2 |
| R 20 | 227 367 | Schicht-Widerstand, Carbon resistor, Résistance à couche 100 Ω/0,125 W/5 % | 3 |
| R 21 | 227 375 | Schicht-Widerstand, Carbon resistor, Résistance à couche 2,2 Ω/0,5 W/5 % | 1 |
| R 22 | 227 376 | Schicht-Widerstand, Carbon resistor, Résistance à couche 270 Ω/0,125 W/5 % | 1 |
| R 23 | 227 361 | Schicht-Widerstand, Carbon resistor, Résistance à couche 1,5 kΩ/0,125 W/5 % | 3 |
| R 24 | 227 377 | Schicht-Widerstand, Carbon resistor, Résistance à couche 680 Ω/0,125 W/5 % | 1 |
| R 25 | 227 378 | Schicht-Widerstand, Carbon resistor, Résistance à couche 6,8 kΩ/0,125 W/5 % | 1 |
| R 26 | 227 379 | Einstellregler, Adjusting control, Résistance ajustable 470 Ω/linear | 2 |
| R 27 | 227 379 | Einstellregler, Adjusting control, Résistance ajustable 470 Ω/linear | 2 |
| R 30 | 227 382 | Schicht-Widerstand, Carbon resistor, Résistance à couche 47 Ω/0,125 W/5 % | 1 |
| R 31 | 227 383 | Schicht-Widerstand, Carbon resistor, Résistance à couche 3,3 kΩ/0,125 W/5 % | 1 |
| R 32 | 227 384 | Schicht-Widerstand, Carbon resistor, Résistance à couche 110 kΩ/0,125 W/5 % | 1 |
| R 33 | 227 361 | Schicht-Widerstand, Carbon resistor, Résistance à couche 1,5 kΩ/0,125 W/5 % | 3 |
| R 34 | 228 813 | Schicht-Widerstand, Carbon resistor, Résistance à couche 12 kΩ/0,25 W/1 % | 1 |
| R 35 | 227 386 | Schicht-Widerstand, Carbon resistor, Résistance à couche 18 kΩ/0,125 W/1 % | 1 |
| R 36 | 228 814 | Schicht-Widerstand, Carbon resistor, Résistance à couche 1,8 kΩ/0,5 W/1 % | 1 |
| R 37 | 229 525 | Heißleiter, Thermistor 250 Ω | 1 |
| R 38 | 228 815 | Schicht-Widerstand, Carbon resistor, Résistance à couche 220 Ω/0,125 W/5 % | 1 |
| C 1 | 222 760 | Keramik-Kondensator, Ceramic capacitor, Condensateur céramique 20 nF/ 50 V | 2 |
| C 2 | 222 760 | Keramik-Kondensator, Ceramic capacitor, Condensateur céramique 20 nF/ 50 V | 2 |
| C 3 | 230 013 | Elyt-Kondensator, Electrolytic capacitor, Condensateur chimique 470 μF/ 40 V | 1 |
| C 4 | 220 265 | Elyt-Kondensator, Electrolytic capacitor, Condensateur chimique 47 μF/ 16 V | 1 |
| C 5 | 216 410 | Tantal-Kondensator, Tantal capacitor, Condensateur au tantale 0,47 μF/ 35 V | 2 |
| C 6 | 216 410 | Tantal-Kondensator, Tantal capacitor, Condensateur au tantale 0,47 μF/ 35 V | 2 |
| C 7 | 227 389 | Tantal-Kondensator, Tantal capacitor, Condensateur au tantale 3,3 μF/ 16 V | 1 |
| C 8 | 227 390 | Keramik-Kondensator, Ceramic capacitor, Condensateur céramique 1 nF/ 63 V/20 % | 2 |
| C 9 | 227 390 | Keramik-Kondensator, Ceramic capacitor, Condensateur céramique 1 nF/ 63 V/20 % | 2 |
| C 10 | 213 498 | Keramik-Kondensator, Ceramic capacitor, Condensateur céramique 47 pF/500 V/10 % | 1 |
| 227 391 | Relais, Relaey, Relais | 1 | |
| 227 447 | Diodenunterlage, Base for diode, Support | 2 | |
| 210 487 | Zylinderkopfschraube, Machine head screw, Support vis cylindrique | 5 | |
| 220 086 | Glimmerscheibe, Mica washer, Rondella de mica | 1 | |
| 227 178 | Klammer, Cramp, Borne | 1 | |
| 227 176 | Stützpfeiler, Support, Tenon de support | 2 |
