SourcePoint 8 - Haut-parleur MoFi - Notice d'utilisation et mode d'emploi gratuit

Marque	MoFi
Modèle	SourcePoint 8
Type de produit	Enceinte bibliothèque 2 voies bass-reflex
Bande passante	47 Hz – 30 kHz
Impédance nominale	8 ohms (6,4 ohms minimum)
Rendement	87 dB / 2,83 V / 1 m
Fréquence de coupure	1,6 kHz
Puissance admissible maximale	150 W
Haut-parleur aiguës	1 x 25 mm dôme souple à large rouleau
Haut-parleur graves	1 x 200 mm cône en papier
Configuration	Coaxial concentrique 2 voies
Dimensions (L x H x P) sans grille	290 x 456 x 320 mm
Dimensions (L x H x P) avec grille	290 x 456 x 335 mm
Poids	12,7 kg
Finition façade	Noir satiné
Finition coffre	Noyer véritable ou frêne noir
Bornes de raccordement	5 borniers (bi-câblage possible)
Grille	Fixation magnétique, amovible
Nettoyage	Chiffon doux et sec, pas de produits chimiques
Température de fonctionnement	Éviter lumière directe, humidité, sources de chaleur
Positionnement	Surface plane, éviter vibrations, supports stables
Câblage recommandé	Section minimale 16 AWG

FOIRE AUX QUESTIONS - SourcePoint 8 MoFi

Comment déballer l'enceinte SourcePoint 8 ?

Ouvrez les rabats du double carton, retournez la boîte et soulevez le carton. Retirez délicatement l'enceinte du sac de protection blanc et de la mousse. Posez-la sur une surface lisse.

Comment fixer les grilles ?

Les grilles se fixent magnétiquement : approchez la grille de la façade, elle s'aligne automatiquement. Pour retirer, tirez doucement par les bords.

Quel câble utiliser pour connecter les enceintes ?

Utilisez un câble d'enceinte de calibre 16 AWG minimum. Respectez la polarité : borne rouge (+) de l'amplificateur vers borne rouge (+) de l'enceinte, et noir vers noir.

Puis-je utiliser des fiches bananes ?

Oui, assurez-vous que les bornes soient bien serrées pour éviter les vibrations et mauvais contacts.

Quelle est la distance idéale par rapport aux murs ?

Placez les enceintes à 3-10 m des murs. Plus près des murs renforce les basses, mais trop près peut les rendre excessives.

Comment optimiser l'image stéréo ?

Disposez les enceintes en triangle équilatéral avec la position d'écoute. Orientez chaque enceinte vers l'auditeur. Expérimentez l'angle et l'écartement.

Quel est le volume maximal recommandé ?

Évitez une écoute prolongée à volume extrême pour prévenir les dommages auditifs et la surcharge des enceintes.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux et sec. N'utilisez jamais de détergents, alcool, benzène ou cire.

Les pointes fournies sont-elles adaptées à tous les sols ?

Les pointes sont recommandées sur moquette pour la stabilité. Sur sols durs, ne les utilisez pas pour éviter d'endommager le sol.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com.

MODE D'EMPLOI SourcePoint 8 MoFi

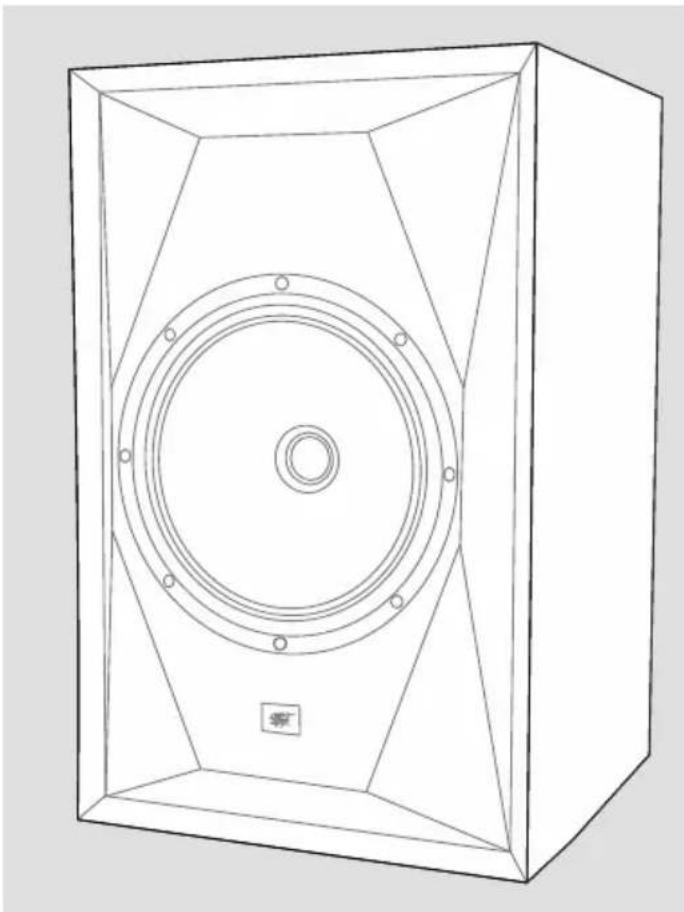

Merci d'avoir acheté les enceintes SourcePoint 8

Mon principal objectif avec les enceintes SourcePoint 8 était de reprendre les technologies et le caractère sonore des SourcePoint 10, et de les rendre disponibles dans un format plus petit et plus abordable.

Cette enceinte conserve les technologies éprouvées auxquelles je suis associé, tout en leur apportant diverses modifications et de nouveaux concepts, améliorant encore davantage les performances.

Tout au long de ma carrière, les haut-parleurs concentriques ont toujours fourni ce que je souhaitais entendre lorsque je reproduisais de la musique. D'ordinaire, mon approche consistait à utiliser systématiquement des conceptions à trois voies. L'enceinte SourcePoint 10 a été le premier modèle concentrique à deux voies que je concevais depuis plus de 20 ans. La SourcePoint 8 a donc été le deuxième. Pour cela, nous avons développé de nouveaux haut-parleurs, avec de grands cônes de 20 et 25 cm, afin d'obtenir une réponse en fréquence étendue, une linéarité maximale, et une faible distorsion. Chaque élément constituant les haut-parleurs, de la structure de l'aimant néodyme à double entraînement au mélange de pâte à papier, a été soigneusement sélectionné au cours d'une période de développement qui s'est étalée sur deux ans. La SourcePoint 8 est une version presque identique à la SourcePoint 10, et bien que plus petite, ses performances sont très proches de celles de sa grande sœur.

Je suis très fier du niveau de performance atteint par ces enceintes.

Nous vous invitons à suivre les directives de configuration décrites dans ce manuel, sans hésitez à expérimenter pour optimiser votre expérience d'écoute. J'espère sincèrement que vous aurez autant de plaisir à écouter cette enceinte que j'en ai eu à la concevoir.

Amitiés,

Andrew Jones

Concepteur en chef des haut-parleurs, MoFi Electronics.

Installation et guide de sécurité générale

• Veillez à connecter les enceintes conformément aux instructions de ce manuel.
• Chaque fois que vous manipulez directement les enceintes, ne placez pas votre main ou vos doigts sur le cône du haut-parleur.
• Ne placez pas les enceintes dans des endroits exposés à la lumière directe du soleil, à une forte humidité, à une température trop élevée ou trop basse. Ne bloquez pas les ouvertures de ventilation de la pièce d'écoute.
• Ne placez pas les enceintes à proximité de sources de chaleur telles que des radiateurs, vannes, fourneaux ou tout autre appareil émettant de la chaleur (y compris les amplificateurs).
• Pour éviter toute surcharge, évitez de faire fonctionner les enceintes à des niveaux de volume extrêmes pendant des périodes prolongées, en particulier si elles sont laissées sans surveillance.
• Un volume élevé continu peut causer de graves dommages auditifs.

• N'installez pas les enceintes dans un rack fermé ou dans une armoire close.

• Nettoyez les enceintes avec un chiffon lisse et doux ou une brosse à poussière. N'utilisez pas de detergent, d'alcool, de benzène, de cire pour les meubles, ou tout autres produits de ce type.

• Installez les enceintes sur une surface plane.
• Ne les placez pas sur des meubles exposés aux vibrations.
• Si elles sont placées sur un meuble, placez un tapis antidérapant sous chaque enceinte.
• Évitez de placer quoi que ce soit sur les enceintes, en particulier des articles avec des pieds en caoutchouc, qui pourraient endommager la finition.
• AVERTISSEMENT : Si vous montez les enceintes sur des supports, assurez-vous qu'ils sont stables, afin d'éviter tout risque de basculement, de dommages potentiels ou de blessures. La stabilité sur les surfaces en moquette peut être améliorée en utilisant des pointes. N'utilisez pas de pointes sur les sols durs et lisses. Évitez tout contact direct avec les pointes, qui peuvent être très acérées.

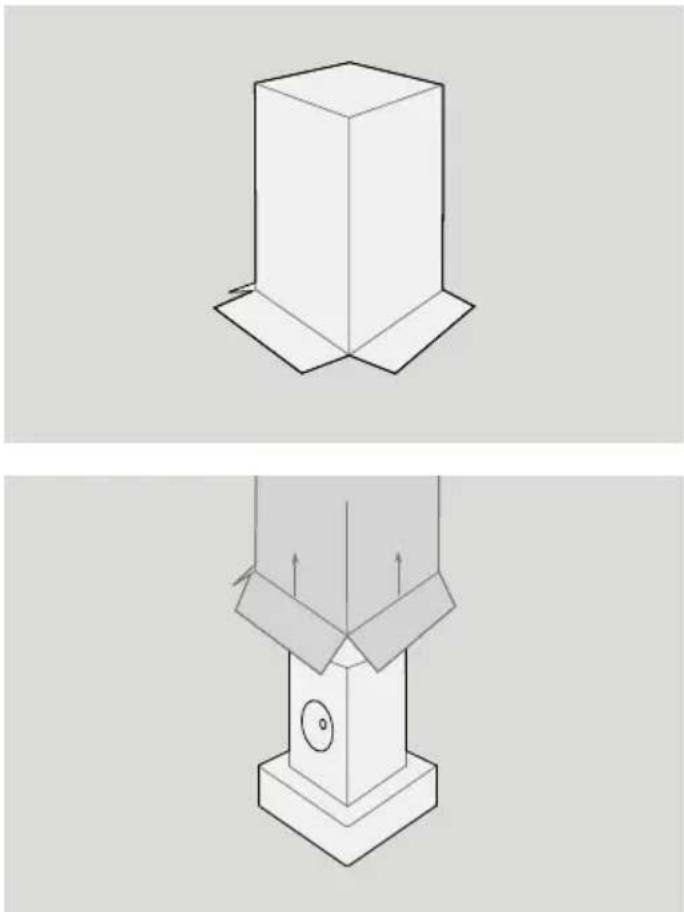

Déballage de votre enceinte

Pour ouvrir le double emballage, ouvrez soigneusement les rabats supérieurs du carton extérieur, et repliez-les vers l'extérieur. Ouvrez ensuite les rabats du carton intérieur. Repliez les rabats vers l'extérieur, retournez la boîte, et soulevez lentement le carton pour découvrir l'enceinte. L'un des morceaux de mousse d'emballage restera probablement à l'intérieur du carton. L'enceinte est maintenant à l'envers, et contenue dans un sac de protection blanc.

Retirez délicatement l'enceinte de la mousse d'emballage restante, et ouvrez le sac. Placez l'enceinte sur une surface lisse et propre.

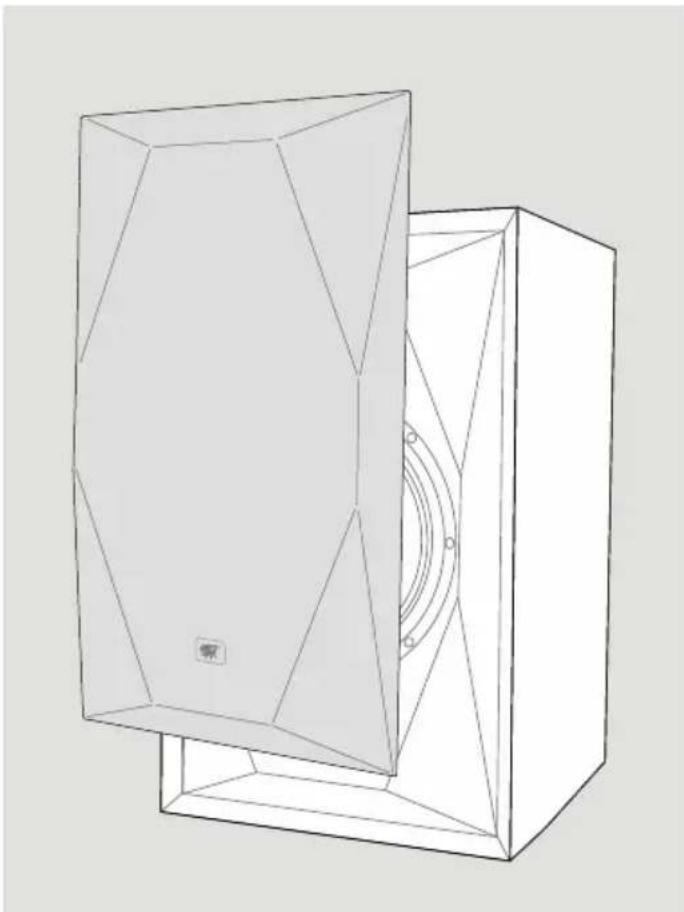

Fixation des grilles

Les grilles se fixent aux enceintes de manière magnétique. Pour les fixer, il suffit de tenir une grille par ses bords, et de la placer à côté de la façade avant. Elle sera automatiquement attirée vers cette dernière, et se positionnera d'elle-même. Pour la retirer, tenez les bords et éloignez-la de la façade de l'enceinte.

Branchement des enceintes

Mettez hors tension tous les équipements audio associés avant de connecter les enceintes. Utilisez un câble d'enceinte (de calibre 16 minimum) adapté au niveau de puissance et à la qualité de votre système. Assurez-vous que la polarité des fils est correcte, la plupart des câbles d'enceintes sont codés pour en faciliter l'identification. Connectez une extrémité du câble à la borne positive (rouge) de l'amplificateur et l'autre extrémité à la borne positive (rouge) de l'enceinte. Suivez les mêmes instructions pour le côté négatif (noir).

Si vous utilisez une connexion à fil nu (plutôt que des fourches ou des fiches bananes), dénudez environ 20mm de l'isolant des extrémités du câble, tordez les brins nus dans le sens des aiguilles d'une montre, insérez-les dans la borne de connexion et serrez la borne. Vérifiez qu'il n'y a pas de brin de fil perdu dans l'espace entre les bornes.

Si vous utilisez des fiches bananes, assurez-vous que les bornes sont bien serrées et que rien n'est assez lâche pour vibrer.

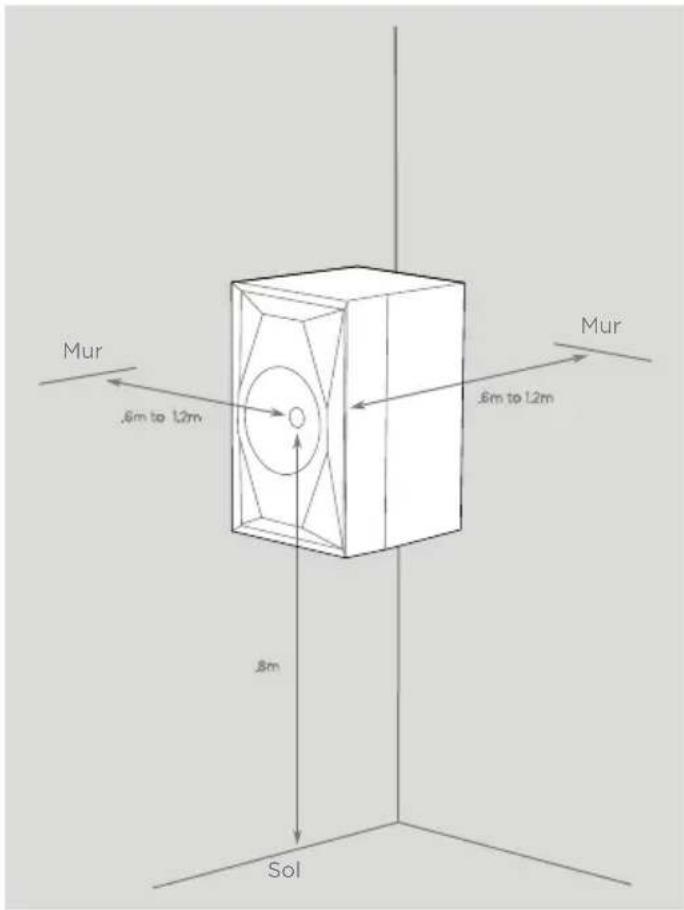

Placement des enceintes

Il n'existe pas de règle d'or quant au placement idéal des enceintes, mais le respect de quelques directives générales permet d'optimiser leurs performances. Prenez le temps d'expérimenter différents placements, c'est l'un des moyens les plus efficaces et les plus abordables pour maximiser leur qualité sonore.

Pour commencer, placez les enceintes à entre 3 et 10m des murs et autres recoins de la pièce d'écoute. La proximité d'un mur latéral ou arrière améliorera la réponse des basses fréquences, mais si les enceintes sont placées trop près dudit mur, cette réponse pourra sembler excessive.

L'expérimentation est fondamentale. Déplacez les enceintes tout en écoutant vos morceaux préférés, et recherchez des basses contrôlées et équilibrées à toutes fréquences. Examinez les basses par rapport aux médiums et aux bas médiums. Écoutez également les voix masculines et féminines, et déterminez si elles sont naturelles, et ne résonnent pas trop.

Optimisation de l'image stéréo

L'image sonore est souvent négligée lors de l'écoute d'enceintes stéréo. Correctement espacées, et disposées avec un angle d'attaque optimal, les enceintes SourcePoint 10 pourront créer une large scène sonore tout en conservant une image précise. Commencez par placer les enceintes de manière à ce qu'elles forment un triangle équilatéral avec l'auditeur. Faites pivoter chaque enceinte pour qu'elle soit orientée vers l'auditeur. Les haut-parleurs concentriques utilisés dans les SourcePoint 10 octroieront de meilleurs résultats en faisant pivoter l'enceinte de manière à ce que son axe pointe légèrement devant ou derrière l'auditeur. Afin de déterminer la meilleure solution, lancez de la musique, et écoutez la scène sonore, sa largeur et sa profondeur, ainsi que la précision des voix centrales. Essayez également d'éloigner ou de rapprocher les enceintes l'une de l'autre et analysez à nouveau l'image sonore. Notez que plus vous écarterez les enceintes, plus elles se rapprocheront des murs latéraux. Vous pouvez améliorer l'écoute en resserrant davantage les enceintes. Après avoir essayé différentes configurations, choisissez l'option qui vous semble la plus appropriée. Il n'y a pas de bon ou de mauvais choix.

SourcePoint8

Bande passante	47Hz-30kHz
Impédance nominale 8 Ohms, 6.4 Ohms minimum
Rendement	87dB/2.83V/1m
Fréquence de coupure 1.6kHz
Pulissance d'entrée maximale 150W
Haut-parleur hautes fréquences 1 x 25mm dôme souple à large rouleau
Haut-parleur basses fréquences 1 x 200mm cône en papier
Configuration Conception 2 voies, bass-reflex, haut-parleur concentrique
Finition	façade noire satinée / coffre en noyer véritable ou en frêne noir
Terminaisons	5 borniers
Dimensions (L x H X P) 290 x 456 x 320mm sans grille290 x 456 x 335mm avec grille

Poids 12.7kg
