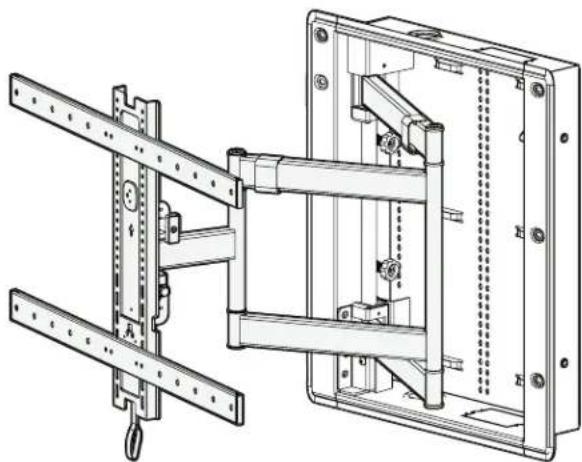

Type de produit	Support mural articulé encastrable
Marque	SANUS
Modèle	BIWLF128
Capacité de charge maximale	61,2 kg (135 lb)
Matériau principal	Acier
Inclinaison réglable	Oui, avec bouton de tension
Gestion des câbles	Intégrée le long du bras
Profondeur minimale de cavité murale	99 mm (3,9 po)
Épaisseur maximale de cloison sèche	1,5 cm (5/8 po)
Taille minimale des montants bois	3,8 x 8,9 cm (1½ x 3½ po) (nominale 5,1 x 10,2 cm)
Espacement horizontal des fixations	40,6 cm (16 po) minimum
Type d'installation	Sur montants en bois uniquement
Utilisation	Intérieur
Réglage de niveau	Oui, par vis de mise à niveau
Sécurité	Vis de blocage pour verrouillage du téléviseur
Outils requis	Ruban à mesurer, crayon, niveau, tournevis, perceuse, localisateur de montants, alêne, foret à bois
Entretien et nettoyage	Essuyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Pièces détachées	Vis, entretoises, chevilles, bouchons fournis ; contacter le service client pour remplacement
Assistance téléphonique	[phone] (États-Unis)
Site Web d'aide	SANUS.com/3153, MountFinder.Sanus.com

FOIRE AUX QUESTIONS - BIWLF128 SANUS

Quel est le poids maximum que peut supporter ce support ?

Le support SANUS BIWLF128 peut supporter un téléviseur pesant jusqu'à 61,2 kg (135 lb) accessoires compris.

Sur quel type de mur puis-je installer ce support ?

Ce support est conçu uniquement pour une installation sur des montants en bois. Ne l'installez pas sur une cloison sèche seule. L'épaisseur du revêtement ne doit pas dépasser 1,5 cm (5/8 po).

Quels outils sont nécessaires pour l'installation ?

Les outils requis sont : ruban à mesurer, crayon, niveau, tournevis, perceuse électrique, localisateur de montants, alêne et foret à bois.

Comment fixer les pattes de fixation au téléviseur ?

Sélectionnez la taille de vis adaptée à votre téléviseur. Utilisez des vis courtes sans entretoise si le dos du téléviseur est plat, ou des vis longues avec entretoises si le dos est irrégulier ou nécessite plus d'espace. Ne serrez pas trop les vis.

Puis-je installer ce support dans un mur en béton ou en brique ?

Non, ce support est conçu uniquement pour les montants en bois. Pour d'autres types de murs, consultez le site MountFinder.Sanus.com ou appelez le [phone].

Comment régler l'inclinaison du téléviseur ?

Desserrez le bouton de tension d'inclinaison Ⓣ, inclinez le téléviseur à l'angle souhaité, puis resserrez le bouton. Si vous ne souhaitez pas régler l'inclinaison fréquemment, serrez-le à fond pour éviter tout mouvement.

Comment gérer les câbles avec ce support ?

Allongez complètement le bras, faites passer les câbles le long du bras en veillant à ce qu'ils ne soient pas coincés lors des mouvements. Utilisez les sangles et bouchons fournis pour fixer les composants.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client SANUS au [phone]. Ne retournez pas au détaillant.

Comment retirer le téléviseur du support ?

Retirez d'abord la vis de blocage 13, puis soulevez le téléviseur pour le décrocher du bras. Attention : l'appareil est lourd, demandez de l'aide.

Puis installer une boîte de jonction électrique derrière le support ?

Oui, une boîte de jonction certifiée UL peut être installée dans la cavité murale. Suivez les instructions de la boîte et faites appel à un électricien qualifié pour éviter les risques de choc électrique.

MODE D'EMPLOI BIWLF128 SANUS

Texte français page 12

Souhaitez-vous voir une vidéo démontrant à quel point cette procédure est facile à effectuer ? ▶ Rendez-vous maintenant sur : SANUS.com/3153

Réussissez du premier coup ! HeightFinder™ vous indique à quel endroit percer. 📋 Renseignez-vous à l'adresse : SANUS.com/2566

Nos experts de l'installation basés aux États-Unis sont là pour vous aider.

Appelēz-nous au : [phone]

Avant de commencer, assurons-nous que ce support vous convient parfaitement !

1	Votre téléviseur (accessoires compris)pèse-t-ilPLUSde 61,2 kg (135 lb)?	Non – Parfait !Oui – Ce support n'est PAS compatible. Visitez le site MountFinder.Sanus.com ou appelez le [phone] pour trouver un support compatible.
2	De quoi est fait le mur ?ATTENTION :NE l'installez PAS seul sur une cloison sèche	sèche àts en bois ?
3	Avez-vous tous les outils requis ?	Rubanà mesurer Crayon Ruban adhésif Niveau Tournevis Perceuseélectrique Localisateur demontants Alène Foret à bois
4	Vous êtes prêt àcommencer ?	Veuillez lire intégralement ces instructions afin que vous soyez à l'aise avec ce processus d'installation facile.Veuillez également consulter le manuel du fabricant de votre téléviseur pour savoir si son installation présente des exigences particulières.Si vous ne comprenez pas toutes ces instructions ou si vous avez des doutes sur la sécurité concernant l'installation, le montage ou l'utilisation de ce produit, veuillez contacter le service clientèle.ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels !N'installez pas ce support dans un mur pare-feu. Si vous nêtes pas sûr(e) de la manière dont votre mur est construit, contactez votre département local du bâtiment ou un installateur qualifié.Ce produit est conçu UNIQUEMENT pour être installé dans les murs à montants en bois — NE PAS INSTALLER DANS LES CLOISONS SÈCHES SEULES.N'utilisez pas ce produit près de l'eau, comme près d'une baignoire, d'un lavabo, d'un évier de cuisine, d'un évier de buanderie, d'une piscine ou dans un sous-sol humide.L'équipement doit être installé conformément aux normes ANSI/NFPA 70, au code national de l'électricité (NEC), aux normes NFPA 72, CAN-ULC-S540, au code canadien de l'électricité et/ou à d'autres sections applicables de la norme ANSI/IEEE C2 et du National Electrical Safety Code (NESC). L'équipement destiné à être installé dans les salles d'équipement de technologie de l'information (informatique) doit être installé conformément à la norme NFPA 75, sur la protection contre l'incendie du matériel de traitement électronique de l'informatique.L'installation doit être effectuée par un électricien professionnel ou un technicien en basse tension.N'utilisez pas ce produit à des fins non explicitement spécifiées par le fabricant.Le fabricant n'est pas responsable des dommages ou des blessures causés par un montage ou une utilisation incorrect(e).

Ruban à mesurer
Crayon
Niveau
Tournevis
Perceuse électrique
Localisateur de montants
Alêne
Foret à bois

Avant de commencer

Retirez le socle de votre téléviseur ... s'il est installé bien sûr.

Installez tout accessoire que vous prévoyez d'ajouter à votre téléviseur.

Vérifiez les manuels d'installation de tous les accessoires pour savoir si vous devez les INSTALLER AVANT de monter votre téléviseur.

Protégez la face de votre téléviseur lorsque vous la poserez vers le bas pour l'installation.

Pièces et quincaillerie fournies

AVERTISSEMENT : Ce produit contient de petites pièces qui peuvent représenter un risque d'étouffement si elles sont avalées. Avant de commencer l'assemblage, assurez-vous qu'il ne manque aucune pièce et qu'elles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le service à la clientèle et non le détaillant. N'utilisez jamais de pièces endommagées !

REMARQUE : Les pièces fournies ne doivent pas nécessairement être toutes utilisées.

ÉTAPE 1 Fixation de la patte de fixation au téléviseur

PAGE 5

1-1 Sélectionnez le diamètre des vis pour le téléviseur

Votre téléviseur ne prend en charge qu'une seule taille de vis.

1-2 Sélectionnez la longueur des vis et les entretoises pour le téléviseur

A SANS ENTRETOISE

• Téléviseur au dos plat [Les pattes de fixation du téléviseur sont posées à plat sur votre téléviseur]
  Utilisez des vis de téléviseurs courtes 01. Les entretoises 03 ne sont pas nécessaires.

B ENTRETOISE REQUISE

• Téléviseur au dos plat nécessitant plus d'espace [pour les trous d'insertions profonds ou l'enchevêtrement des câbles]
• Téléviseur au dos irrégulier ou arrondi [Les pattes de fixation du téléviseur NE reposent PAS à plat sur votre téléviseur]
  Utilisez des vis de téléviseur longues 01 et des entretoises 03 pour laisser plus d'espace entre le téléviseur et sa patte de fixation.

1-3 Assemblage de la patte de fixation pour téléviseur

▲ ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! N'utilisez PAS d'outils électriques pour cette étape. Serrez les vis 01 et 06 juste assez pour fixer la patte de fixation. Ne serrez PAS trop les vis.

ÉTAPE 2 Fixation de la box encastrable au mur

Installation sur des montants en bois

PAGE 6

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels !

• L'épaisseur du revêtement de cloison sèche ne doit pas excéder 1,5 cm (5/8 po).
• Taille minimum des montants en bois : nominale 5,1 x 10,2 cm (2 x 4 po), réelle 3,8 x 8,9 cm (1 ½ x 3 ½ po).
• Espace horizontal minimum entre les fixations : 40,6 cm (16 po).
  • Profondeur minimale dans la cavité murale : 99 mm (3,9 po).

- NE PAS encastrer dans un mur qui contient des fi ls électriques, des tuyaux, des ralentisseurs de feu, ou toute autre élément qui pourrait provoquer des interférences.

ÉTAPE 3 Fixation du téléviseur sur la box encastrable

PAGE 8

3-1 Fixez le bras à la box encastrable

REMARQUE : Les deux vis supérieures (12) ne s'enfonceront pas complètement ; serrez jusqu'à ce qu'elles soient bien ajustées.

3-2 Installation du téléviseur sur le bras

LOURD ! Vous aurez besoin de quelqu'un pour vous aider à cette étape.

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! Veillez toujours à ce que la vis de blocage 13 soit serrée, afin que le téléviseur soit correctement fixé au bras 11.

Gestion des câbles

PAGE 9

IMPORTANT : Allongez complètement le bras n pour laisser suffisamment de jeu et éviter que les câbles soient étirés lorsque les bras sont déplacés.

Faites passer le câble le long du bras.

IMPORTANT : Assurez-vous que les câbles ne seront pas coincés lorsque le support se déplace.

Installer les composants

PAGE 9

Installez la boîte de jonction (non comprise)

▲ AVERTISSEMENT : Danger de choc électrique ! Évitez le risque potentiel de lésions graves ou de mort. Consultez un électricien qualifié pour effectuer une installation correcte.

REMARQUE : Des bouchons Ⓔ de fermeture de boîte de jonction sont fournies pour l'installation d'une boîte de jonction certifiée UL (non comprise) et une prise certifiée UL (non comprise).

ATTENTION : Lors de l'installation d'une boîte de jonction, suivez toutes les instructions qui accompagnent la boîte de jonction électrique certifiée UL et la prise certifiée UL.

Fixez les composants avec des sangles 17 et des bouchons 16.

REMARQUE : Installez les composants de manière à ce qu'ils n'interfèrent pas avec les bras 11 en position initiale.

Réglages

PAGE 10

INCLINAISON

Votre téléviseur doit se régler facilement lorsqu'il est déplacé, puis il doit rester bien en place. Réglez le bouton de tension de l'inclinaison Ⓣ si votre téléviseur s'incline naturellement vers le haut ou le bas.

REMARQUE : Si vous ne prévoyez pas de régler l'inclinaison pour différents angles de vue, vous pouvez serrer manuellement le bouton de tension de l'inclinaison Ⓣ afin d'éviter tout mouvement non souhaité. Si besoin, utilisez une clé hexagonale pour serrer le bouton Ⓣ.

NIVEAU

ATTENTION : La vis 13 DOIT être desserée avant de tourner la vis 5.

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! Veillez toujours à ce que la vis de blocage 13 soit serrée, afin que le téléviseur soit correctement fixé au bras.

RETRAIT DU TÉLÉVISEUR GOURD ! VOUS AUREZ BESOIN DE QUELQU'UN POUR VOUS AIDER À CETTE ÉTAPE.

LOURD ! Vous aurez besoin de quelqu'un pour vous aider à cette étape.

RETRAIT DU BRAS
