Type de produit	Rabot électrique à main
Marque	Proviel
Modèle	HEH 600
Puissance absorbée	600 W
Vitesse de rotation à vide	16 000 tr/min
Profondeur de coupe	0 – 2 mm
Largeur de rabotage	82 mm
Niveau de pression acoustique (LPA)	89 dB(A)
Niveau de puissance acoustique (LWA)	102 dB(A)
Vibrations (ISO 5349)	< 2,5 m/s²
Poids	2,7 kg
Type de lames	Lames réversibles en métal dur (2 lames)
Réglage profondeur de coupe	Par bouton rotatif avec crans
Fonctions	Rabotage, rainurage, chanfreinage, biseautage à 45°
Aspiration des copeaux	Adaptateur pour aspirateur (raccord rond)
Sécurité	Interrupteur de sécurité avec verrouillage latéral
Changement lames	Vis six pans + clé plate fournie
Remplacement courroie	Possible : déposer le recouvrement latéral
Garantie	36 mois (défauts de matériel/fabrication)
Alimentation	Réseau (vérifier tension sur plaque signalétique)

FOIRE AUX QUESTIONS - HEH 600 Proviel

Comment régler la profondeur de coupe sur le rabot Proviel HEH 600 ?

Tournez le bouton de réglage situé sur le dessus de l'appareil vers la gauche ou la droite. La profondeur est réglable de 0 à 2 mm par crans. Après usage, ramenez la profondeur au minimum pour protéger les lames.

Comment changer les lames du rabot ?

Débranchez l'appareil. Dévissez les trois vis à six pans à l'aide de la clé plate fournie. Faites sortir la lame réversible latéralement avec un morceau de bois. Nettoyez le logement, puis montez la nouvelle lame en veillant à ce qu'elle dépasse également des deux côtés. Remplacez toujours les deux lames simultanément.

Comment remplacer la courroie d'entraînement ?

Débranchez l'appareil. Dévissez la vis et retirez le recouvrement latéral de la courroie. Enlevez la courroie usée, nettoyez les disques. Placez la nouvelle courroie d'abord sur le petit disque, puis tournez l'arbre de rabot pour la monter sur le grand disque. Assurez-vous que les rainures de la courroie s'alignent avec celles des poulies. Remettez le recouvrement.

Quelle est la puissance et la vitesse du rabot Proviel HEH 600 ?

La puissance absorbée est de 600 W et la vitesse de rotation à vide est de 16 000 tr/min.

Quelles sont les principales consignes de sécurité à respecter ?

Lisez entièrement le manuel. Ne travaillez pas sur des matériaux contenant de l'amiante. Vérifiez l'appareil, le câble et la prise avant chaque usage. Débranchez la fiche avant tout entretien ou changement d'outil. Utilisez des rallonges homologuées de section ≥ 1,5 mm² en extérieur. Portez des vêtements ajustés, un filet pour cheveux longs et des protections auditives (bruit > 85 dB).

Comment utiliser l'aspiration des copeaux ?

Insérez l'adaptateur fourni dans la sortie de copeaux latérale. Raccordez un aspirateur approprié sur le raccord rond. Mettez la raboteuse en marche avant de commencer à raboter pour une aspiration efficace.

Comment réaliser un biseau à 45° ?

Placez la rainure en V située dans le plateau de base avant sur l'arête à biseauter. Guidez la raboteuse le long de l'arête en maintenant un angle constant et une avance régulière. La rainure permet un biseautage précis à 45°.

Que faire si les lames sont émoussées ?

Les lames réversibles en métal dur ne peuvent pas être affûtées. Elles disposent de deux tranchants : vous pouvez les inverser pour utiliser le second côté. Si les deux sont usés, remplacez-les par des lames neuves identiques.

Puis‑je utiliser le rabot sur des matériaux autres que le bois ?

Le rabot est conçu uniquement pour le bois et ses dérivés. N'utilisez jamais sur des matériaux contenant de l'amiante, du métal, du plastique dur ou autres, car cela endommagerait les lames et présenterait un danger.

Quelle est la durée de garantie et que couvre‑t‑elle ?

La garantie est de 36 mois à compter de la date d'achat. Elle couvre les défauts de matériel, de fonctionnement et de fabrication. Les pièces de rechange et la main-d'œuvre sont gratuites pendant cette période. Les dommages ultérieurs ne sont pas inclus.

MODE D'EMPLOI HEH 600 Proviel

Consignes de sécurité générales et protection contre les accidents

Le travail sans risque d'accident et sans danger est uniquement assuré si vous lisez entièrement les consignes de sécurité et le mode d'emploi et si vous respectez les instructions y étant contenues.

- Ne traitez en aucun cas des matériaux contenant de l'amiante

• Avant tout emploi, contrôlez l'appareil, le câble de raccordement et la prise. Travaillez uniquement avec un appareil sans défaut qui fonctionne impeccablement. Les pièces endommagées doivent immédiatement être remplacées par un spécialiste électricien.
• Retirez la fiche de la prise de courant avant toute intervention sur l'appareil, avant tout changement d'outil et en cas de non-utilisation.
• Pour éviter des détériorations du câble électrique, veillez à ce que le câble se trouve toujours en arrière de l'appareil.
• Lorsque vous travaillez à l'extérieur, n'utilisez que des câbles de rallonge homologués dans ce but. Les câbles de rallonge utilisés doivent avoir une section transversale d'au moins 1,5 mm ^2 . Les connexions enfichables doivent disposer de contacts de protection et être protégées contre les projections d'eau.
• Conservez les outils en toute sécurité et hors de portée des enfants.
• Assurez-vous que la pièce à travailler soit bloquée pour empêcher qu'elle ne glisse (serrer à fond).
  Respectez les règlements de prévention des accidents respectives (VBG 119) de la caisse de prévoyance contre les accidents.
• Utilisez exclusivement des pièces de rechange originales.

• Ne faites exécuter les réparations que par un spécialiste électricien.
  ●L'émission de bruit sur le lieu de travail peut dépasser 85 dB (A). Dans ce cas, des mesures d'insonorisation et de protection acoustique doivent êtres prises pour protéger l'utilisateur. Le bruit de cet outil électrique est mesuré conformément à IEC 59 CO 11, IEC 704, DIN 45635, partie 21, NFS 31-031 (84/537/CEE).

• Veillez à une position équilibrée. Evitez de faire prendre à votre corps une position anomale.

• N'exposez pas votre outil électrique à la pluie. Ne l'utilisez ni dans un environnement trempé ou humide ni à proximité de liquides inflammables.
• Ne portez pas l'outil électrique par le câble électrique. Préservez le câble électrique de détériorations causées par de l'huile, des solvants et des arêtes vives.
• Maintenez de l'ordre dans votre zone de travail.
• Assurez-vous que le commutateur soit mis hors circuit avant de brancher l'appareil.
• Portez des vêtements de travail appropriés. Ne portez ni vêtements larges de bijoux. Pour les cheveux longs, portez un filet.
• Pour votre propre sécurité, utilisez exclusivement des accessoires et des outils supplémentaires du fabricant de l'appareil en question.
  ●La valeur des vibrations émises a été déterminée selon ISO 5349.

Instructions de service pour raboteuse à main

DESCRIPTION DE L'APPAREIL

1. Bouton de réglage pour la profondeur de coupe
2. Interrupteur Marche/Arrêt
3. Verrouillage de démarrage
4. Plateau de base arrière
5. Recouvrement de courroie
6. Plateau de base avant
7. Sortie de copeaux
8. Adaptateur pour l'aspiration des copeaux

UTILISATION

La raboteuse électrique à main a été conçue pour le rabotage, le rainurage et le chanfreinage de pièces de bois.

TENSION

Avant la mise en service, vérifiez si la tension indiquée sur la plaque signalétique est bien identique à la tension du réseau. La tension du réseau ne devrait en aucun cas dévier de de plus de 10 % par rapport à la tension nominale indiquée

COMMUTATEUR

La raboteuse électrique à main est équipée d'un interrupteur de sécurité pour la prévention des accidents. Afin de mettre l'appareil en marche, appuyez sur le bouton de blocage latéral et sur la touche de commutation. Pour arrêter la raboteuse électrique à main, lâchez la touche de commutation. La touche de commutation rentre alors dans sa position initiale.

ASPIRATION DE COPEAUX

Pour assurer une aspiration optimale des copeaux, l'adaptateur fourni vous permet de raccorder la raboteuse électrique à main à un dispositif d'aspiration de copeaux.

Introduisez l'adaptateur dans la sortie de copeaux latérale de la raboteuse électrique à main. Grâce au raccord rond sur l'adaptateur vous pouvez raccorder désormais un dispositif d'aspiration approprié.

Attention: Ne commencez à raboter qu'après avoir mis la raboteuse en marche.

Réglage de la profondeur de coupe

En tournant le bouton de réglage et de guidage vers la gauche et vers la droite, vous pouvez régler la profondeur de coupe de 0 à 2 mm. Tournez toujours le bouton de réglage jusqu'à ce qu'il s'enclenche.

Après avoir terminé le travail, réglez toujours la profondeur de coupe de manière à ce que les lames soient abaissées pour éviter des endommagements.

Rabotage de surfaces

Réglez la profondeur de coupe désirée. Placez le plateau de base avant de la raboteuse électrique à main sur la pièce de bois à travailler et mettez la raboteuse en marche. Faites glisser la raboteuse électrique sur la surface en tenant l'appareil avec les deux mains. Ce faisant, faites attention à ce que les plateaux de base avant et arrière reposent entièrement sur la surface.

Pour le traitement final des surfaces, ne réglez qu'une faible profondeur de coupe et traitez la surface à plusieurs reprises.

45°

Biseautage (45°)

Le biseautage rapide et simple d'arêtes à un angle de 45° est facilité par la rainure en V disposée dans le plateau de base avant. Placez la raboteuse avec la rainure en V sur l'arête à travailler et guidez la raboteuse le long de l'arête en prenant garde à une avance régulière et à une position d'angle constante.

Changement de lames de rabot

Attention: Avant toute intervention sur l'appareil, retirez la fiche de la prise de courant!

La raboteuse électrique à main est munie de deux lames réversibles en métal dur. Les lames réversibles disposent de deux lames et peuvent être inversées. La rainure de guidage des lames réversibles garantit le même réglage de hauteur après un changement de lames. Les lames usées, émoussées ou endommagées doivent être remplacées.

1

Il n'est pas possible d'affûter les lames réversibles en métal dur.

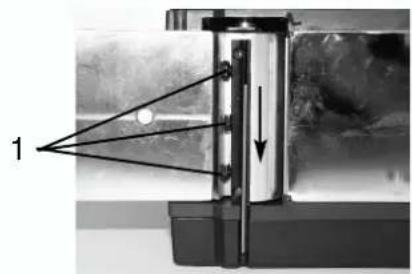

Dévissez les trois vis à six pans (1) à l'aide de la clé plate fournie et faites sortir latéralement la lame réversible en métal dur de l'arbre de rabot à l'aide d'un morceau de bois.

Avant le montage, nettoyez le logement de la lame.

Le montage des lames s'effectue dans l'ordre inverse. Assurez-vous que la lame de rabot ne dépasse pas les deux extrémités de l'arbre de rabot. Remplacez toujours les deux lames pour assurer un rabotage régulier.

Attention: Avant de mettre la raboteuse électrique à main en service, contrôlez si les lames sont correctement montées et bien fixées!

Remplacement de la courroie d'entraînement

Dévissez la vis et enlevez le recouvrement latéral de la courroie.

Retirez la courroie d'entraînement usée et nettoyez les deux disques de courroie.

Placez la nouvelle courroie d'entraînement sur le petit disque de courroie et montez la courroie sur le grand disque de courroie en tournant l'arbre de rabot.

Veillez à ce que les rainures longitudinales de la courroie d'entraînement se trouvent dans les rainures de guidage des roues motrices.

Replacez le recouvrement de courroie et fixez-le à l'aide de la vis.

CARACTERISTIQUES TECHNIQUES

Puissance absorbée: 600 W

Vitesse de rotation au ralenti: 16.000 tr/mn

Profondeur de coupe: 0 - 2 mm

Largeur de rabotage: 82 mm

Niveau de pression acoustique LPA: 89 dB(A)

Niveau de puissance acoustique LWA: 102 dB(A)

Vibration a w < 2,5 m/s

Poids 2,7 kg

A isolement de protection

NL

La période de garantie commence à partir de la date d'achat et dure 36 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

NL GARANTIE

F V.B.P. Distribution Service Après Vente

5, allée Joseph Cugnot, Z.I. du Phare

F-33700 Merignac

Tel. [phone], Fax [phone]

NL Einhell Benelux

Weberstraat 3

Sous réserve de modifications
