Caractéristiques techniques	Commutateur 10/100/1000 Mbps, 5 ports Ethernet
Utilisation	Idéal pour les réseaux domestiques et de petites entreprises, permet de connecter plusieurs appareils réseau.
Maintenance et réparation	Pas de maintenance requise, mais vérifier régulièrement les connexions et l'alimentation.
Sécurité	Fonctionnalités de sécurité de base, recommandé de protéger le réseau avec un pare-feu externe.
Informations générales	Compatible avec la norme IEEE 802.3, plug-and-play, sans configuration nécessaire.

FOIRE AUX QUESTIONS - DA-70143 Digitus

Comment réinitialiser le commutateur Digitus DA-70143 ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Pourquoi le commutateur ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement branché à la prise et au commutateur. Assurez-vous également que la prise fonctionne en testant avec un autre appareil.

Comment connecter des appareils au commutateur ?

Utilisez des câbles Ethernet pour connecter vos appareils aux ports RJ45 du commutateur. Assurez-vous que les câbles sont bien enfoncés dans les ports.

Le commutateur ne reconnaît pas certains appareils, que faire ?

Vérifiez que les câbles Ethernet utilisés sont en bon état et compatibles. Essayez de reconnecter les appareils ou de tester avec d'autres ports du commutateur.

Comment vérifier si le commutateur fonctionne correctement ?

Vérifiez les voyants d'état sur le commutateur. Un voyant vert indique une connexion réussie, tandis qu'un voyant orange peut indiquer une connexion à une vitesse inférieure. Si aucun voyant ne s'allume, il peut y avoir un problème d'alimentation.

Puis-je utiliser le commutateur avec des appareils réseau sans fil ?

Le commutateur Digitus DA-70143 est conçu pour les connexions câblées. Pour les appareils sans fil, vous aurez besoin d'un routeur ou d'un point d'accès sans fil.

Comment savoir si mon commutateur est surchauffé ?

Si le commutateur devient chaud au toucher ou si les voyants clignotent de manière irrégulière, il peut être surchauffé. Assurez-vous qu'il est placé dans un endroit bien ventilé et éloigné de sources de chaleur.

Le commutateur fonctionne-t-il avec des appareils de différentes marques ?

Oui, le commutateur Digitus DA-70143 est compatible avec la plupart des appareils réseau, quelle que soit la marque, tant qu'ils utilisent des connexions Ethernet standard.

MODE D'EMPLOI DA-70143 Digitus

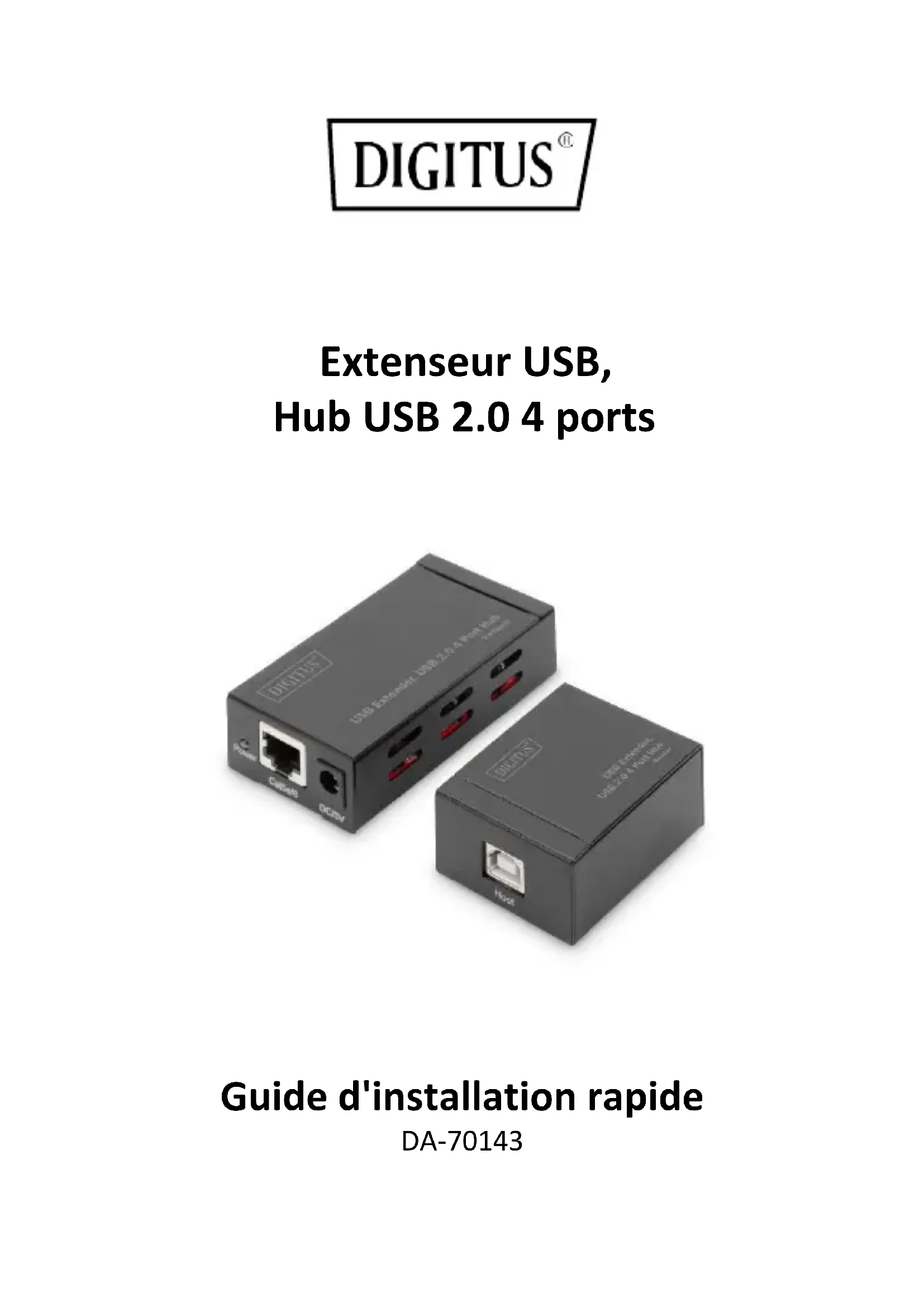

Guide d'installation rapide DA-701432 Merci d'avoir acheté ce produit. Pour une performance et une sécurité optimales, veuillez lire attentivement les instructions ci-dessous avant de connecter, utiliser ou régler ce produit. Veuillez conserver ce manuel pour toute consultation ultérieure. Introduction Cet extenseur USB vous permet de connecter jusqu'à 4 périphériques USB à votre ordinateur sur une distance pouvant atteindre 50 m à l'aide d'un câble de raccordement Cat. 5, 5e ou Cat. 6 (UTP, STP ou SFP) – non inclus dans la livraison. Avec cet adaptateur, vous pouvez installer votre souris, votre clavier, vos caméras USB, vos imprimantes, vos webcams, vos scanners ou tout autre périphérique USB exactement là où vous le souhaitez sans avoir à déplacer votre ordinateur. Fonctionnalités Permet d'étendre le câblage USB (4 câbles) sur une longueur de 50 m L'amplificateur du récepteur USB 2.0 réduit la perte de signal

• Utilise un câble réseau standard de catégorie 5, 5e ou 6 (UTP, STP ou SFP) avec des fiches RJ45

• Installation facile, fonctionnement parfaitement fluide, aucun logiciel n'est nécessaire Contenu de la livraison 1 x extenseur USB, Hub USB 2.0 4 ports, 50 m 1 x adaptateur secteur (5 V / 1 A) 1 x guide d'installation rapide3 Connexion

1. Utiliser un câble USB pour raccorder l'émetteur à la

2. Connectez l'émetteur au récepteur en

utilisant un câble Cat. 5e/6.

3. Connectez le récepteur à des périphériques USB

en utilisant des câbles USB.

Émetteur C Récepteur Câble USB Câble Cat. 5e/64 Caractéristiques techniques Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid, Allemagne Tension de l'émetteur 5 V (USB auto-alimenté) Tension du récepteur 5 V / 2 A (alimentation externe) Vitesse de transfert (lecture) > 30 Mo/s Vitesse de transfert (écriture) > 30 Mo/s Vitesse de transfert max.

39 Mo/s Norme de câblage Cat. 5e/6, 50m Température de stockage -10°C à +80°C Humidité relative de stockage 5 à 90 % HR (sans condensation) Température de service 0 °C ~ 45 °C Humidité relative de service 10 à 85 % HR (sans condensation) Poids Émetteur : 71,7 g Récepteur : 103 g Systèmes compatibles Windows, Mac Norme USB USB 2.0, USB 1.1 Connecteur USB A/F, USB B/F, RJ45/F, DC/F
