DS-55333 - Commutateur Digitus - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Commutateur
Nombre de ports	5 ports Ethernet
Norme Ethernet	IEEE 802.3, 802.3u, 802.3x
Vitesse de transmission	10/100 Mbps
Alimentation	Alimentation externe
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation recommandée	Réseaux domestiques ou de petites entreprises
Installation	Plug and Play, sans configuration nécessaire
Maintenance	Nettoyage régulier de l'appareil, vérification des connexions
Sécurité	Protection contre les surtensions
Garantie	Garantie limitée (durée non spécifiée)
Accessoires inclus	Câble d'alimentation, documentation

FOIRE AUX QUESTIONS - DS-55333 Digitus

Comment configurer le commutateur Digitus DS-55333 pour la première fois ?

Pour configurer le commutateur Digitus DS-55333, branchez-le à une source d'alimentation, connectez-le à votre réseau via un câble Ethernet et suivez les instructions du manuel d'utilisation pour accéder à l'interface de configuration.

Le commutateur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Si le problème persiste, essayez avec un autre câble d'alimentation ou contactez le support technique.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation sur l'appareil, maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que le témoin lumineux clignote, puis relâchez-le.

Pourquoi mes appareils ne se connectent-ils pas au réseau via le commutateur ?

Assurez-vous que tous les câbles Ethernet sont correctement branchés et fonctionnels. Vérifiez également que le commutateur est alimenté et que les voyants d'activité s'allument. Si le problème persiste, essayez de redémarrer le commutateur.

Quelle est la capacité maximale de ports pour le Digitus DS-55333 ?

Le Digitus DS-55333 dispose de 5 ports Ethernet pour connecter plusieurs appareils à votre réseau.

Le commutateur prend-il en charge PoE (Power over Ethernet) ?

Non, le Digitus DS-55333 ne prend pas en charge la fonction Power over Ethernet (PoE). Vous devez alimenter séparément les appareils qui nécessitent de l'énergie.

Comment savoir si le commutateur fonctionne correctement ?

Vérifiez les voyants lumineux sur le commutateur. Un témoin lumineux vert indique que le port est actif et connecté, tandis qu'un témoin lumineux clignotant indique une activité de données.

Puis-je utiliser le Digitus DS-55333 avec un routeur d'une autre marque ?

Oui, le Digitus DS-55333 est compatible avec la plupart des routeurs et peut être utilisé avec des appareils d'autres marques sans problème.

MODE D'EMPLOI DS-55333 Digitus

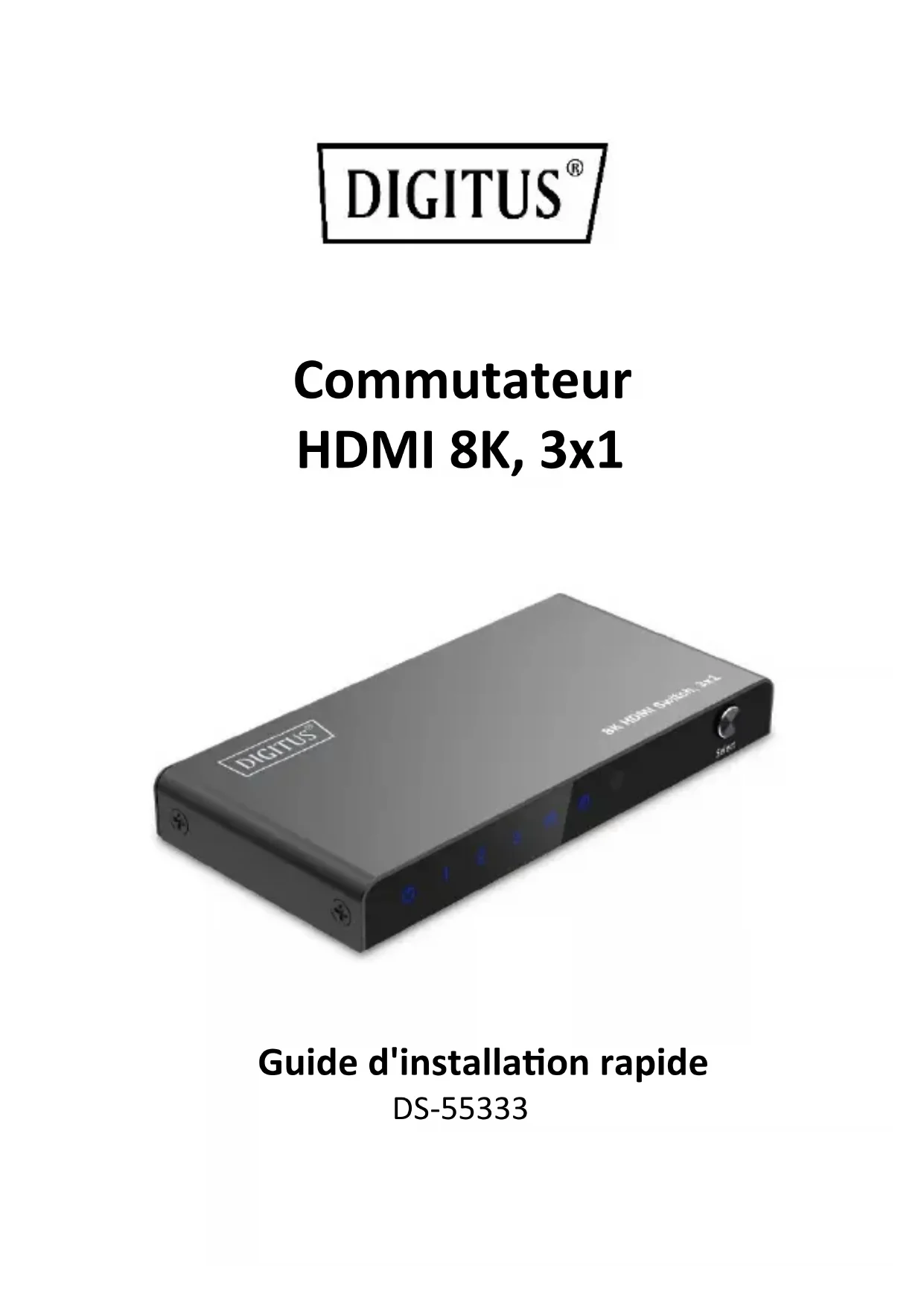

Commutateur HDMI 8K, 3x1

Guide d'installation rapide DS-553332

Le DIGITUS® Commutateur HDMI 8K 3x1 ore des ports HDMI supplémentaires pour votre périphérique de sore – 3 sources de signaux peuvent être connectées à l'écran via 1 seul port HDMI. Le commutateur vidéo est alimenté par un câble câble USB-C, p. ex. via l'appareil source ou un adaptateur de charge USB. Basculez facilement d'une source de signal à l'autre via la télécommande, sur l'appareil lui-même ou via la détecon automaque. Parfaitement adapté en cas de montage mural du téléviseur – un seul câble HDMI est nécessaire pour connecter les sources.

2. Caractérisques principales

Basculement facile entre 3 sources de signal via la télécommande, sur l'appareil lui-même ou via la détecon automaque Ports HDMI supplémentaires pour votre périphérique de sore – 3 sources de signal via un seul port/câble HDMI sur l'écran Alimentaon via un câble USB-C (inclus) Résoluon max. : 8K / 60 Hz (4:4:4) Bande passante de la vidéo : 48 Gbit/s Prise en charge du HDR (imagerie à grande gamme dynamique) Prise en charge du HDCP 2.3 Prise en charge de CEC (Consumer Electronics Control) Prise en charge de Deep Color (36 bits) HDMI 2.1

3. Contenu de l'emballage

1x commutateur HDMI 1x télécommande (2x piles AAA, non fournies) 1x câble USB-C (1,0 m) 1x guide d'installaon rapide3

4. Caractérisques techniques

Objet Descripon Ports d'entrée HDMI x 3 Ports de sore HDMI x 1 Gamme de fréquences vercale 50/60/100/120/240 Hz Bande passante de l'amplicateur vidéo 12Gbps/1200MHz par canal (48Gbps tous canaux confondus) Interlaced (50&60Hz) 480i,576i,1080i Progressive (50&60Hz) 480p,576p,720p,1080p, 4K@24/30Hz, 4k@50/60/120Hz, 8K@24/30/50/60Hz Température de fonconnement 0℃ to 70℃ Humidité de stockage 5% à 90% RH sans condensaon Alimentaon électrique Câble USB-C Consommaon électrique

5. Descripon du panneau

1. Alimentation : Appuyer sur cette

touche pour allumer/éteindre le commutateur.

2. 1-3 : Appuyer sur le numéro pour

sélectionner la source d'entrée en conséquence

3. IR : Appuyer pour activer/désactiver

la fonction de réception IR si l'indicateur LED du mode IR de l'aiguilleur, allumé est en mode normal de réception IR, éteint est en mode sans fonction IR.

4. Auto : Appuyer sur cette touche

pour passer du mode de commutation manuelle au mode de commutation automatique.5

7. ENTRÉE 1-3 : Port d'entrée

d'alimentation : - Le voyant rouge indique : “mode veille” - Le voyant bleu indique : “mode travail” - L'absence de LED indique : “Pas d'alimentation connectée”

9. 1/2/3: Indicateurs LED des

ports d'entrée 1/2/3 - La LED bleue indique : “Chemin de signal actif” - L'absence de LED indique : “Pas de signal d'entrée”

10. Indicateur LED du mode

automatique : - ON : est en mode de commutation automatique - OFF : est en mode de commutation manuelle

11. Indicateur LED du mode

IR : - ON : en mode récepteur IR normal - OFF : en mode sans fonction IR

12. IR : Port de réception du

- Appuyez brièvement pour changer le canal d'entrée ; et appuyez longuement sur le bouton de sélection pendant 3 secondes pour changer le mode de commutation manuelle ou automatique - Indicateur LED du mode automatique : allumé pour le mode de commutation automatique et éteint pour le mode de commutation manuelle - Activer/désactiver le mode récepteur IR : une pression longue sur le bouton de sélection pendant 6 secondes permet d'activer/ désactiver le mode récepteur IR6

6. Schéma de connexion

Le voyant d'alimentaon est éteint et le produit ne fonconne pas. Comment puis-je résoudre ce problème ? R : Veuillez d'abord vérier les points suivants :

1. Assurez-vous que le périphérique d'entrée HDMI de votre

appareil est correctement connecté et allumez-le.7

2. Vériez que le port HDMI est correctement séleconné

3. Vériez l'alimentaon électrique du commutateur

Mon écran clignote lorsque j'ulise le sélecteur. Quelle en est la cause ? R : Cela peut être dû à l'une ou plusieurs des causes suivantes :

1. Assurez-vous que le câble HDMI et le commutateur sont

correctement connectés.

2. Assurez-vous que le câble HDMI est un câble Ultra High

Speed HDM 2.1 et que la longueur maximale est de 1,5 m pour l'entrée et la sore à 8K/60Hz (4:4:4) | à 4K/60Hz la longueur maximale est de 4 m pour l'entrée et la sore.

3. Passez à une autre connexion pour tester l'achage.

La foncon de commutaon automaque du commutateur ne fonconne pas normalement. Quelle peut en être la cause ? R : Pour que la foncon de commutaon automaque fonconne normalement, la source HDMI connectée doit être rebranchée ou éteinte complètement pour pouvoir être acvée. Clause de non-responsabilité Par la présente, ASSMANN Electronic GmbH déclare que la déclaration de conformité fait partie du contenu de l'envoi. Si la déclaration de conformité est manquante, vous pouvez la demander par courrier à l'adresse du fabricant mentionnée ci-dessous. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Allemagne
