DN-80063-1 - Commutateur Digitus - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Commutateur 8 ports 10/100 Mbps, non manageable
Dimensions	Dimensions compactes pour un montage facile
Alimentation	Alimentation externe, 5V DC
Utilisation	Idéal pour les petites entreprises ou les réseaux domestiques
Maintenance	Pas de maintenance requise, fonctionnement plug-and-play
Sécurité	Protection contre les surcharges et les courts-circuits
Informations générales	Garantie limitée, support technique disponible

FOIRE AUX QUESTIONS - DN-80063-1 Digitus

Comment réinitialiser le commutateur Digitus DN-80063-1 ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent, indiquant que le réinitialisation est effectuée.

Le commutateur ne s'allume pas, que faire ?

Vérifiez d'abord que l'alimentation est correctement branchée et que la prise fonctionne. Essayez de brancher le commutateur à une autre prise. Si le problème persiste, contactez le support technique.

Comment configurer le commutateur pour le VLAN ?

Accédez à l'interface de gestion du commutateur via un navigateur en saisissant l'adresse IP par défaut. Connectez-vous avec les identifiants fournis dans le manuel, puis suivez les instructions pour configurer les VLAN selon vos besoins.

Pourquoi les voyants du commutateur clignotent-ils en rouge ?

Un voyant rouge clignotant indique un problème de connexion. Vérifiez les câbles Ethernet pour vous assurer qu'ils sont correctement branchés et fonctionnels. Si le problème persiste, essayez de redémarrer le commutateur.

Peut-on utiliser le Digitus DN-80063-1 sans configuration préalable ?

Oui, le commutateur DN-80063-1 est un appareil plug-and-play. Vous pouvez le brancher et il fonctionnera immédiatement sans nécessiter de configuration préalable.

Quels types de câbles sont compatibles avec le DN-80063-1 ?

Le commutateur est compatible avec les câbles Ethernet Cat5e et supérieurs. Utilisez des câbles de bonne qualité pour assurer une connexion optimale.

Comment savoir si le commutateur fonctionne correctement ?

Les voyants LED sur le commutateur vous indiqueront son statut. Un voyant d'alimentation vert signifie que l'appareil est sous tension, tandis que les voyants de port indiquent l'activité des connexions.

Le commutateur supporte-t-il PoE (Power over Ethernet) ?

Non, le Digitus DN-80063-1 ne prend pas en charge le PoE. Vous devez alimenter les appareils connectés séparément.

MODE D'EMPLOI DN-80063-1 Digitus

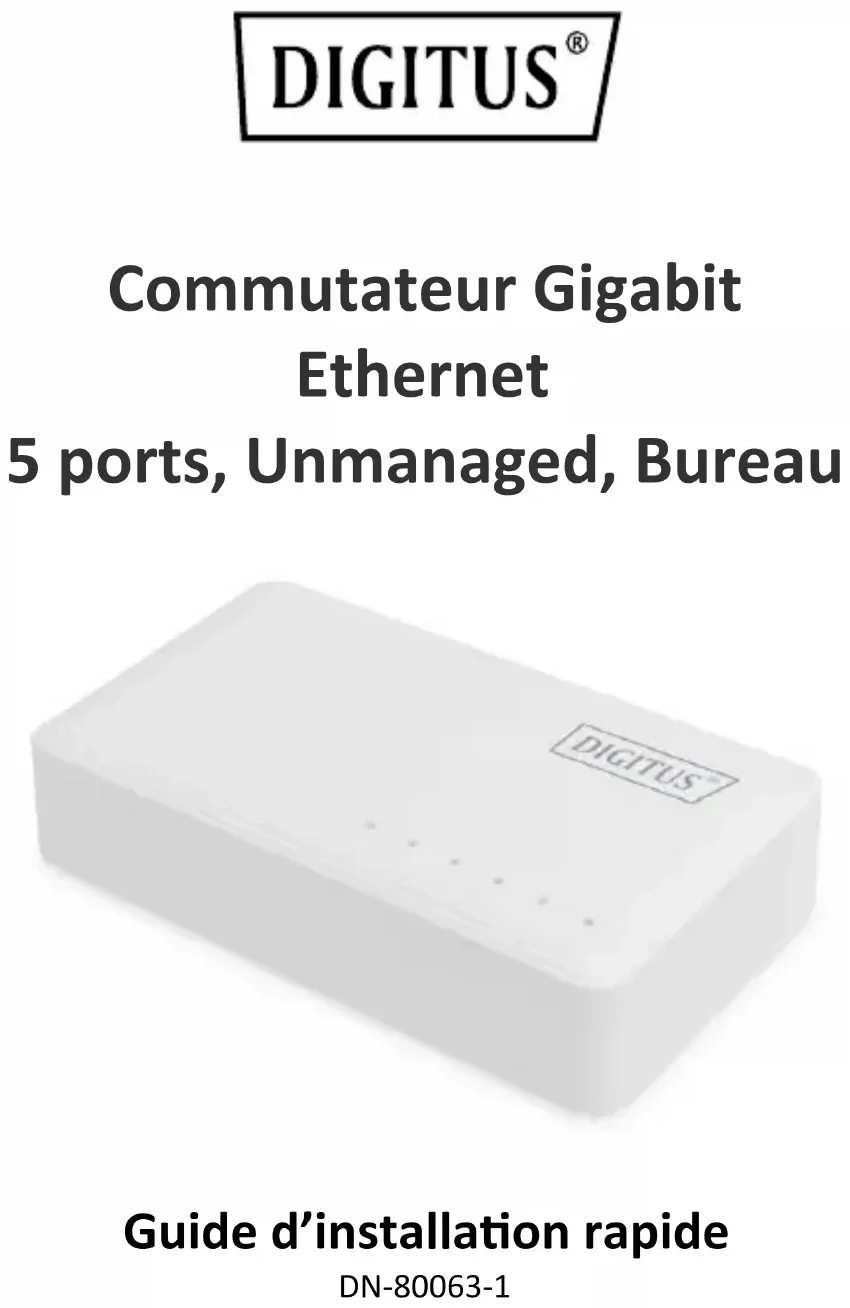

Guide d’installation rapide DN-80063-12 Installation Précautions d’installation Ne pas installer l'appareil sur un emplacement instable, par exemple, une table bancale ou une surface inclinée. Ne pas installer d'autre appareil produisant de la chaleur sur cet appareil. Veillez à ce que le câblage soit installé de manière à ce que personne ne puisse trébucher dessus. Assurez-vous que les ouvertures de ventilation de l'appareil ne sont pas bloquées par des équipements ou des murs. N'utilisez que le câble d'alimentation fourni avec l'appareil. L'utilisation de tout autre type de câble électrique peut entraîner des dommages ou provoquer un incendie. Montage mural Pour installer l'appareil sur un mur, veuillez utiliser 2 vis (non fournies). Installez les vis de manière à ce que leurs espacement soit le même que les trous de fixation situés sur le dessous du commutateur puis montez-le sur les vis. Installation sur un bureau Posez l'appareil sur le bureau puis raccordez le câble réseau et le bloc d’alimentation.

Ce commutateur Gigabit Ethernet vous permet d'ajouter facilement cinq ports supplémentaires à votre réseau. Grâce à la fonction Auto- MDI/MDI-X, vous pouvez utiliser n'importe quel port comme port uplink. Détection automatique de la vitesse du réseau et adaptation à 10/100/1000 Mbit/s. Aucune installation de pilotes ou de logiciels nécessaire3

2. Conforme aux normes réseau IEEE 802.3, IEEE 802.3u et IEEE

3. Détermination automatique des vitesses pour 10/100/1000

4. Auto-MDI/MDI-X sur chaque port RJ45

5. Design silencieux – sans ventilateur

6. Bloc d'alimentation externe

7. Compatible avec tous les systèmes d'exploitation, par exemple

Windows, Mac OS, Linux et Sun

3. Caractéristiques techniques

Interfaces 5x port RJ45 10/100/1000 Mbit/s avec autonégotiation et Auto MDI/MDIX Processeur EN8850DH Capacité de commutation 10 Gbit/s Boîtier Boîtier en plastique Alimentation électrique Bloc d'alimentation externe 5 VCC / 1 A. LED Power, 10/100M, 1000M, LINK, ACT Ventilateur Sans ventilateur Transmission des données Mode différé Dimensions Dimensions du produit : 82,6 x 48,6 x 20,5

Dimensions de la boîte : 90 x 84 x 62 mm Poids Poids du produit : 48,5 g Poids total (boîte et produit) : 135,5 g Fonctionnalités avancés Technologie verte (jusqu'à 85 % d’énergie économisée), contrôle de flux selon IEEE 802.3x, Backpressure, Auto Uplink sur tous4 les ports Environnement Température de fonctionnement : 0 °C ~ 40 °C (32 °F ~ 104 °F) Température de stockage : -20 °C ~ 70 °C (-4 °F ~ 158 °F) Humidité de fonctionnement : 10 % ~ 90 % sans condensation Humidité de stockage : 5 % ~ 90 % sans condensation

4. Contenu de la livraison

Le colis contient les éléments mentionnés ci-dessous. Si des pièces sont manquantes, veuillez contacter le revendeur auprès duquel vous avez acheté ce produit. Il est possible que l'apparence de ce produit diffère de celle de l'illustration. 1x commutateur 1 x bloc d’alimentation 1 x guide de démarrage rapide

5. Schéma de connexion

Câble électrique5 Vérifier le branchement conformément aux descriptions des indicateurs d'état contenus dans le tableau ci-dessous. LED Nom État Description PWR Indicateur d’alimentation Toujours allumé Appareil sous tension Ports 1-5 Indicateur de port Toujours allumé Port normalement connecté Clignote Le port transmet des données

Une fois correctement raccordé, le commutateur ne nécessite plus aucun réglage. Dépannage Si vous ne parvenez pas à vous connecter à un réseau, vérifiez les éléments suivants : Le câble d'alimentation est-il correctement raccordé ? Le câble d'alimentation est-il également raccordé à une prise de courant ou à un dispositif de protection contre les surtensions ? Le câble Ethernet est-il correctement raccordé ? Un câble est-il débranché ou le voyant Link/Act/Speed est-il allumé ? Si ce n'est pas le cas, réglez manuellement le mode de communication de l'appareil connecté sur 100 Mbit/s half-duplex ou 10 Mbit/s half-duplex.6 Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans le contenu de la livraison. Si la Déclaration de Conformité est manquante, vous pouvez la demander par courrier à l'adresse du fabricant indiquée ci-dessous. www.assmann.com ASSMANN Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid, Allemagne
