DN-80066 - Commutateur Digitus - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Commutateur
Nombre de ports	Non spécifié
Norme Ethernet	Non spécifié
Vitesse de transmission	Non spécifié
Alimentation	Non spécifié
Dimensions	Non spécifié
Poids	Non spécifié
Utilisation recommandée	Pour la connexion de plusieurs appareils réseau
Maintenance	Vérifier régulièrement les connexions et l'état des câbles
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive
Informations générales	Compatible avec les appareils Ethernet standards

FOIRE AUX QUESTIONS - DN-80066 Digitus

Comment réinitialiser le commutateur Digitus DN-80066 ?

Pour réinitialiser le commutateur, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Le commutateur ne s'allume pas. Que faire ?

Vérifiez que l'adaptateur secteur est bien connecté au commutateur et à une prise fonctionnelle. Assurez-vous également que l'alimentation est activée.

Comment connecter des appareils au commutateur ?

Utilisez des câbles Ethernet pour connecter vos appareils aux ports du commutateur. Assurez-vous que les câbles sont bien enfoncés.

Le commutateur ne détecte pas certains appareils. Que faire ?

Vérifiez que les appareils sont allumés et que les câbles Ethernet fonctionnent correctement. Essayez de les brancher sur d'autres ports du commutateur.

Quel est le nombre maximum d'appareils pouvant être connectés au commutateur ?

Le commutateur Digitus DN-80066 peut connecter jusqu'à 8 appareils simultanément.

Comment savoir si le commutateur fonctionne correctement ?

Vérifiez les voyants LED sur le commutateur. Un voyant d'alimentation allumé et des voyants de port actifs indiquent que le commutateur fonctionne correctement.

Le réseau est lent après avoir connecté le commutateur. Que faire ?

Assurez-vous que tous les câbles Ethernet sont de bonne qualité et qu'ils sont compatibles avec les vitesses de votre réseau. Vérifiez également la bande passante de votre connexion Internet.

Puis-je utiliser le commutateur avec un routeur ?

Oui, le commutateur peut être utilisé avec un routeur pour étendre le nombre de ports disponibles pour vos appareils.

Quels types de câbles Ethernet sont recommandés pour le commutateur ?

Il est recommandé d'utiliser des câbles Ethernet de catégorie 5e ou supérieure pour assurer des performances optimales.

Comment assurer la sécurité de mon réseau avec le commutateur ?

Utilisez un pare-feu et assurez-vous que vos appareils sont protégés par des logiciels anti-virus. Limitez également l'accès physique au commutateur.

MODE D'EMPLOI DN-80066 Digitus

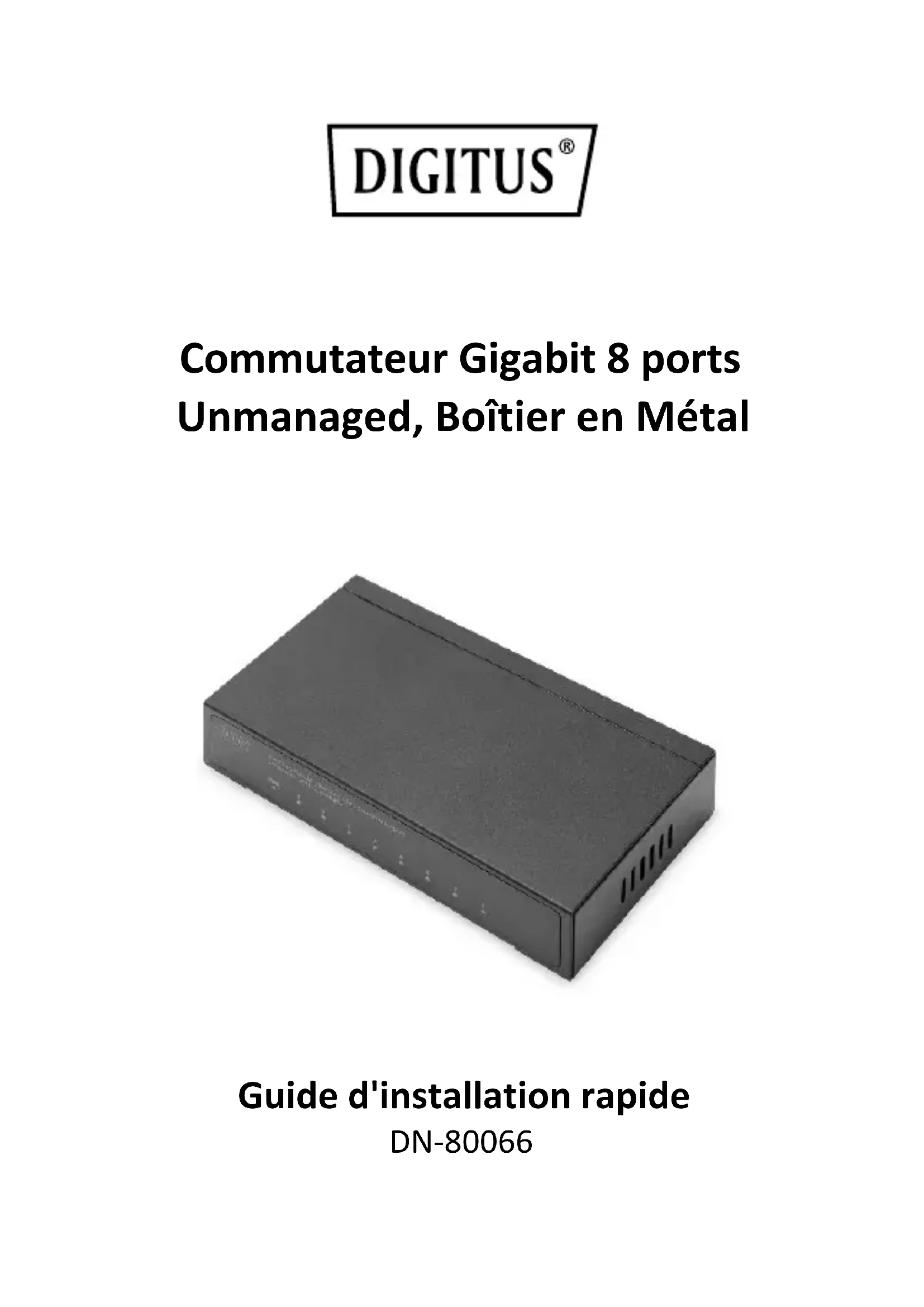

Commutateur Gigabit 8 ports Unmanaged, Boîtier en Métal

Guide d'installation rapide DN-800662 Déclaration de droit d'auteur Notre société se réserve tous les droits d'auteur de ce document. Il est interdit de reproduire, d'extraire, de sauvegarder, de modifier, de transmettre, de traduire ou d'utiliser à des fins commerciales tout ou partie de ce document, sous quelque forme ou par quelque moyen que ce soit, sans l'accord écrit préalable de notre société. Exceptions et limitations au droit d'auteur Ce document est fourni « tel quel ». Le contenu de ce document est susceptible d'être modifié sans préavis. Veuillez obtenir les dernières informations sur le site web de notre société. Notre société s'efforce de garantir l'exactitude du contenu et n'assumera aucune responsabilité pour les pertes et les dommages causés par des omissions, des inexactitudes ou des erreurs dans le contenu. 1 Présentation du produit Il s'agit d'un commutateur Ethernet 8 ports 10/100/1000 Mbit/s, offrant une connexion réseau sans faille. Tous les ports supportent la fonction Auto MDI/MDIX, avec 8 ports RJ45 10/100/1000 Mbit/s avec autonégociation. Avec son faible coût, son utilisation facile et des performances élevées, ce commutateur vous permet de faire évoluer votre ancien réseau vers un réseau 1000 Mbit/s. Le commutateur est facile à installer et à utiliser. Il convient parfaitement à l'extension de votre réseau domestique ou professionnel. Les voyants situés sur le panneau avant permettent d'afficher en temps réel l'état de fonctionnement du réseau.3

8 x port RJ45 10/100/1000 Mbit/s Tous les ports disposent d'une bande passante de 10/100/1000 Mbit/s Installation sur un bureau ou montage mural Capacité de commutation : 16 Gbit/s Normes de réseau : IEEE 802.3i, IEEE 802.3u, IEEE802.3x, IEEE802.3ab, IEEE802.3az Autonégociation / Auto-MDI/MDI-X Apprentissage et mise à jour automatique des adresses MAC Voyants lumineux pour la surveillance de l'alimentation, de la connexion et de l'activité Boîtier solide en métal

1.2 Contenu de la livraison

1 x commutateur Gigabit 8 ports, Unmanaged 1 x alimentation électrique 1 x guide d'installation rapide4

1.3 Caractéristiques techniques

Interfaces 8 x port Ethernet adaptatif 10/100/1000 Mbit/s Alimentation électrique Entrée (CC) : Tension nominale : 5 V Courant nominal : 1 A PoE N/A Consommation électrique 4 W (max.) Température de service 0 °C ~ 40 °C Température de stockage -40 °C ~ 70 °C Humidité relative de service 10 % ~ 90 % HR Humidité relative de stockage 5 % ~ 90 % HR Ventilateur N/A Dimensions (l x P x H) 140 x 76 x 28 mm Capacité de commutation 16 Gbit/s Version du matériel V1.0

1.4 Description du produit

Le panneau avant comporte une série de voyants lumineux. Le panneau arrière comprend un port d'alimentation CC et 8 ports Ethernet adaptatif 10/100/1000 Mbit/s. Le panneau de gauche comporte une borne de mise à la terre. Voir ci-dessous :5 Panneau avant

1. Témoin de marche « PWR »

2. Port d'alimentation

L'alimentation du commutateur utilise une entrée de courant continu : Courant nominal : 1 A Tension nominale : 5 V

1.6 Solution de refroidissement

DN-80066 est conçu sans ventilateur. Pour garantir une bonne dissipation de la chaleur, il faut prévoir un espace de 10 cm des deux côtés et à l'arrière du boîtier pour faciliter la circulation de l'air. Évitez de bloquer les ouvertures du boîtier, sous peine de compromettre la dissipation de la chaleur.6

Voyant Inscription sur le panneau État Information Voyant d'aliment ation PWR Éteint Appareil hors tension Vert allumé en continu Appareil sous tension Voyant du port Ethernet 1~8 Éteint Le port n'est PAS connecté Vert allumé en continu Le port est connecté à 10/100/1000 Mbit/s Clignote Le port 10/100/1000M transmet ou reçoit des données7 2 Installation et connexion du commutateur Cette section décrit comment installer votre commutateur Ethernet et effectuer les connexions. Veuillez lire les points suivants et effectuer les procédures dans l'ordre où ils sont présentés.

Veuillez suivre les instructions suivantes pour éviter toute installation incorrecte susceptible d'endommager l'appareil et de compromettre la sécurité. Installez le commutateur sur une surface stable ou un bureau pour éviter qu'il ne tombe. Assurez-vous que le commutateur fonctionne dans la plage d'entrée de courant alternatif appropriée et correspond à la tension indiquée sur l'interrupteur. Pour protéger le commutateur de la foudre, n'ouvrez pas le boîtier du commutateur, même en cas de panne de courant. Veiller à ce que le commutateur dispose d'une ventilation adéquate afin d'assurer une bonne dissipation de la chaleur. Assurez-vous que le meuble peut supporter le poids du commutateur et de ses accessoires.

2.2 Installation sur un bureau

Parfois, les utilisateurs ne disposent pas d'une armoire standard 19 pouces. Lorsque vous installez le commutateur sur un bureau, veuillez monter les patins en caoutchouc fournis avec l'appareil sur le dessous de l'appareil à toutes les extrémités afin de prévenir toute vibration externe. Veillez à laisser un espace de ventilation suffisant entre l'appareil et les objets qui l'entourent.8

Le commutateur peut également être installé sur un mur. Deux fentes de montage sont prévues à cet effet sur la face inférieure du commutateur. Veillez à ce que le panneau avant soit apparent afin que les voyants soient visibles. Veuillez vous reporter à l'illustration ci-dessous : Étape 1 : Percez deux trous et insérez deux chevilles dans les deux trous respectivement.

Étape 2 : Installez les vis dans les chevilles.

Étape 3 : Suspendez le commutateur sur les deux vis.9 Étape 4 : L'installation est terminée.

2.4 Mise sous tension du commutateur

Le commutateur est alimenté par l'adaptateur secteur (5 V / 1 A). Veuillez suivre les indications suivantes pour le branchement : Raccordez une extrémité de l'adaptateur secteur à une prise électrique et l'autre extrémité au port d'alimentation situé sur le panneau arrière du commutateur. Vérifiez ensuite si le voyant d'alimentation « PWR » est allumé ou pas. Si celui-ci est allumé, cela indique que votre appareil est sous tension.

2.5 Raccorder l'ordinateur (carte réseau)

au commutateur Insérez la carte réseau dans l'ordinateur, après avoir installé le pilote de la carte réseau, connectez une extrémité de la paire torsadée à la prise RJ45 de votre ordinateur, l'autre extrémité sera connectée à n'importe quel port RJ45 du commutateur, la distance entre le commutateur et l'ordinateur peut atteindre environ 100 mètres. Une fois la connexion établie et les appareils mis sous tension normalement, le voyant Link s'allume sur les ports correspondants du commutateur.10 Assmann Electronic GmbH déclare par la présente que la déclaration de conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci- dessous. www.assmann.com Assmann Electronic GmbH
