Caractéristique	Détails
Type de produit	Commutateur
Nombre de ports	5 ports RJ45
Norme Ethernet	IEEE 802.3, 802.3u, 802.3ab
Vitesse de transmission	10/100/1000 Mbps
Alimentation	Alimentation externe
Dimensions	Non spécifiées
Poids	Non spécifié
Température de fonctionnement	0 à 40 °C
Utilisation recommandée	Réseaux domestiques et professionnels
Maintenance	Nettoyage régulier et vérification des connexions
Sécurité	Protection contre les surtensions
Garantie	2 ans
Informations supplémentaires	Facilité d'installation, Plug and Play

FOIRE AUX QUESTIONS - DN-95330-1 Digitus

Comment réinitialiser le commutateur Digitus DN-95330-1 ?

Pour réinitialiser le commutateur, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez le bouton.

Pourquoi le commutateur ne s'allume-t-il pas ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Assurez-vous également que le câble d'alimentation est en bon état.

Comment connecter des appareils au commutateur ?

Connectez vos appareils à l'un des ports Ethernet du commutateur à l'aide de câbles Ethernet RJ45. Assurez-vous que chaque appareil est allumé pour établir une connexion.

Le commutateur ne détecte pas certains appareils, que faire ?

Vérifiez les câbles et les connexions. Essayez de connecter l'appareil à un autre port du commutateur. Si le problème persiste, redémarrez le commutateur.

Puis-je utiliser ce commutateur avec un réseau gigabit ?

Oui, le Digitus DN-95330-1 est compatible avec les réseaux gigabit, assurez-vous simplement d'utiliser des câbles Ethernet de catégorie 5e ou supérieure.

Comment savoir si le commutateur fonctionne correctement ?

Vérifiez les voyants LED sur le commutateur. Un voyant vert indique une connexion active, tandis qu'un voyant orange peut indiquer une connexion à une vitesse inférieure.

Y a-t-il une limitation sur le nombre d'appareils que je peux connecter ?

Le commutateur DN-95330-1 dispose de plusieurs ports, mais la performance peut diminuer si trop d'appareils sont connectés simultanément. Il est recommandé de ne pas dépasser le nombre de ports disponibles.

Le commutateur supporte-t-il l'alimentation par Ethernet (PoE) ?

Non, le Digitus DN-95330-1 ne prend pas en charge l'alimentation par Ethernet (PoE). Vous devrez alimenter vos appareils séparément.

Comment mettre à jour le firmware du commutateur ?

Le Digitus DN-95330-1 ne nécessite généralement pas de mises à jour de firmware, mais vous pouvez consulter le site Web de Digitus pour toute mise à jour éventuelle et les instructions correspondantes.

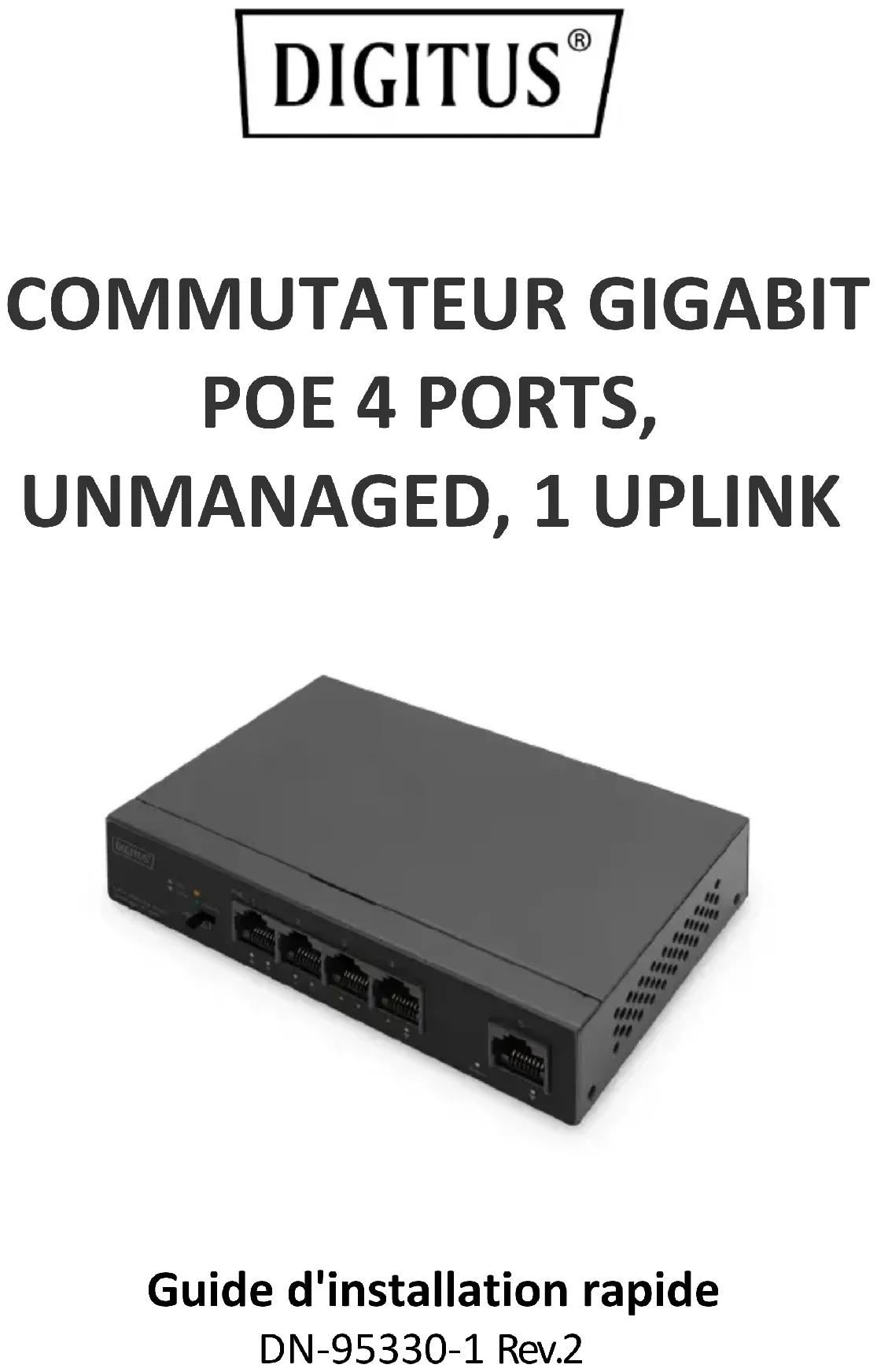

MODE D'EMPLOI DN-95330-1 Digitus

Le DIGITUS Commutateur Gigabit 5 ports est équipé de quatre ports Power over Ethernet et d’un port uplink, il permet d'améliorer considérablement votre réseau au niveau des performances et de l'efficacité. Grâce à la prise en charge du PoE, vous n'avez besoin que d'un seul câble (réseau) pour l'alimentation et le transfert de données. Ce commutateur simplifie grandement la connexion de périphériques tels que les points d'accès, les caméras réseau et les téléphones IP, et requiert beaucoup moins de câblage que les autres solutions de ce type. Il vous permet également d'étendre votre réseau dans des endroits où il n'y a pas d'alimentation électrique ou de prises disponibles. Le commutateur ne nécessite aucune configuration, ce qui vous garantit une intégration rapide et fluide au réseau. De plus, la conception sans ventilateur du commutateur assure un fonctionnement silencieux, ce qui fait de ce dispositif la solution parfaite pour les environnements de bureau et les salles de réunion.

3. Prise en charge du PoE : Ports 1 à 4 (802.af, 15,4 watts) ou 2 ports

(802.3.at, 30 watts)

4. Détection automatiquement les appareils alimentés

5. Budget d'alimentation PoE : 60 watts

6. Détection automatique des dispositifs alimentés ; ne fonctionne pas avec

les dispositifs PoE non standard ou les commutateurs PoE standards

7. Prise en charge de la hiérarchisation de l'alimentation des ports,

garantissant l'alimentation continue des éléments clés

8. Line speed forwarding, smart identification

9. Prise en charge du mode différé pour le transfert de données

10. Prise en charge du mode One Key CCTV et de la fonction PD Alive

11. Vitesse Ethernet : Gigabit

12. Adresses MAC : 2K, apprentissage et mise à jour automatique

13. Capacité de commutation : 10 Gbit/s

14. Pas de ventilateur

15. Alimentation électrique : 65 W

16. Alimentation PoE sur RJ45 : Mode A – 1/2(+), 3/6(-)

17. Trame géante : 9 Ko3

3. Contenu de la livraison

1 x guide d'installation rapide

1 x câble d'alimentation

4. Caractéristiques techniques

Modèle Commutateur Gigabit PoE 4 ports + 1GE Normes IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3az, IEEE802.3x, IEEE802.3af, IEEE802.3at Câble réseau 10BASE-T : câble UTP de catégorie 3, 4, 5 (≤100 m) 100BASE-TX : Câble UTP de catégorie 5, 5e (≤100 m) 1000Base-T : câble UTP de catégorie 5e, 5 (≤100 m) Adresses MAC 2K, apprentissage et mise à jour automatique Trame géante 9 Ko Mémoire tampon 1 Mbit Méthode transfert Mode différé Capacité de commutation 10 Gbit/s Taux de transfert des paquets 7,44 Mpps Port PoE Ports 1 à 4 Puissance PoE par port : 30 W max. Alimentation électrique PoE RJ45 Mode A – 1/2(+), 3/6 (-) Puissance PoE totale : 60 W4 Alimentation électrique 65 W Dimension (LxlxH) 140 x 68 x 27,7 mm Ventilateur Pas de ventilateur Tension d'alim. 100 – 240 VCA, 50/60 Hz Température Température de service : 0 °C ~ 40 °C Température de stockage : -40 °C ~ 70 °C Humidité Humidité relative de service : 10 % ~ 90 %, sans condensation Humidité relative de stockage : 5 % ~ 90 %, sans condensation

5. Description du matériel

Panneau avant Le panneau avant dispose de 5 ports RJ45 adaptatifs 10/100/1000 Mbit/s et de voyants correspondants, comme le montre la figure suivante :

Voyant LED Commutateur DIP Ports RJ45 10/100/1000 Mbit/s Description des 4 ports Gigabit + 1 port GE Ports RJ45 10/100/1000 Mbit/s Prise en charge de la régulation du débit à 10 Mbit/s, 100 Mbit/s et 1000 Mbit/s, et prise en charge de l’Auto MDI /MDIX. Les ports 1-4 prennent en charge l'alimentation PoE. Les ports PoE détectent automatiquement les appareils alimentés et les alimentent conformément aux normes IEEE 802.3af/at. Chaque port dispose d’une puissance maximale de 30 W. Chacun des ports (1-5) dispose d'un voyant correspondant, comme indiqué sur la figure ci-dessus.5 Commutateur DIP Le commutateur DIP se situe sur le panneau de gauche. Mode par default : le mode usine par défaut (CCTV off), permet une communication normale entre les ports 1~5 Mode CCTV : Les ports 1 à 4 peuvent être isolés les uns des autres mais ils peuvent être connectés au port 5 après avoir activé le mode CCTV afin d’empêcher la saturation du réseau et augmenter le taux de transfert des paquets. Le mode CCTV (PoE jusqu'à une distance de 250 m) vous permet d'étendre votre réseau via un câble Ethernet là où il n'y a pas de ligne ou de prise électrique mais où vous souhaitez installer des appareils tels que des caméras IP. Remarque : après avoir changé de mode, il n'est pas nécessaire de redémarrer manuellement. Voyant LED Les voyants lumineux du commutateur sont décrits dans le tableau suivant. Les utilisateurs peuvent surveiller le travail et l'état de fonctionnement du commutateur rapidement et facilement grâce aux voyants suivants : LED Couleur Fonction PWR Vert Éteint : Pas d’alimentation. Allumé : Indique que l'appareil est sous tension. PoE Orange Éteint : Aucun appareil alimenté (PD) par PoE n'est connecté. Allumé : Un appareil alimenté est connecté au port, qui lui fournit de l'énergie avec succès. Clignote : Indique une alimentation PoE anormale sur le port. LNK/ACT Vert Éteint : Pas de connexion au réseau Allumé : Un périphérique réseau 10/100/1000 Mbit/s est connecté. Clignote : Le transfert de données est en cours.

Panneau arrière Le panneau arrière est doté d'un port d'alimentation en courant alternatif, sélectionnez différentes alimentations correspondant à différentes tensions, voir la figure ci-dessous : Remarque : la borne de mise à la terre est située sur le côté gauche du panneau arrière. Utilisez la borne de mise à la terre pour protéger l'appareil de la foudre.6

Installation du commutateur Précautions d’emploi : Pour éviter d'endommager l'équipement et tout risque de blessure, veuillez respecter les recommandations suivantes : La salle dans laquelle est installé le commutateur doit être exempte de tout gaz corrosif et de fortes interférences électromagnétiques, elle doit également être sèche et correctement ventilée. L'humidité présente dans la salle doit être inférieure à 90 % et sa température autour de 25 degrés Celsius. Si cela est possible, installez les équipements appropriés. La mise à la terre du commutateur doit être indépendante et correctement installée conformément aux recommandations de mise à la terre décrites dans ce manuel. La tension du commutateur doit être stable afin d'éviter tout dysfonctionnement provoqué par des fluctuations de la tension d'alimentation et d'autres phénomènes. Veillez à maintenir une distance appropriée entre le commutateur et les autres appareils. Ne pas empiler d'autres appareils sur le commutateur. Le câble de connexion entre le commutateur et le tableau électrique doit être conçu de manière standardisée et appropriée, et il doit être le seul connecté à la ligne électrique raccordée au tableau électrique afin d'éviter tout phénomène de lignes et de fils parallèles. Afin d'éviter tout risque d'électrocution, ne pas ouvrir le châssis sans autorisation. En cas de panne, veuillez contacter un professionnel.7 Consignes de sécurité : Assurez-vous que le câble (PGND) de la prise de courant avec borne de terre est correctement mis à la terre. Veillez à laisser un espace suffisant autour du commutateur pour la dissipation de la chaleur et la ventilation. Ne pas poser d'objets lourds sur le commutateur.

6. Lieu d'installation

Avant l'installation, assurez-vous que l'environnement de travail approprié est disponible, y compris les besoins en électricité, l'espace adéquat, la proximité des autres équipements à connecter et tout autre équipement est présent. Veuillez vérifier que les critères d'installation suivants sont respectés : Assurez-vous de la stabilité du plan de travail et d'une bonne mise à la terre. Vérifiez si les câbles et tous autres connecteurs nécessaires à l'installation sont présents (moins de 100 m). Environnement requis : La température de service doit être comprise entre 0 °C et 40 °C et l'humidité relative entre 5 % et 90 %. Installation sur un bureau Avant d’installer le commutateur sur un bureau, veuillez attacher les pieds en caoutchouc fournis sur le dessous du commutateur aux quatre extrémités pour éviter toute vibration. Veillez à laisser un espace de ventilation suffisant entre l'appareil et les objets qui l'entourent. Installation murale Installez les deux vis fixes au mur comme indiqué sur la figure ci-dessous.8 Placez le commutateur sur les vis en veillant à aligner les trous sur les vis. Prévoir deux vis M3 et un écrou d'un diamètre de 5 mm.

Mise sous tension du commutateur Le commutateur PoE fonctionne avec une alimentation en courant alternatif. Lorsque vous mettez le commutateur sous tension, il s'initialise automatiquement et ses voyants LED se déclenchent comme suit : Dans un premier temps, le voyant d'alimentation s'allume. Ensuite, les voyants LED correspondants aux transferts de données clignotent brièvement (une seconde), indiquant ainsi la réinitialisation du système.

Avertissement marquage CE : C'est un produit de Classe A. Ce produit peut provoquer des interférences radio dans un environnement domestique. Dans ce cas, l'utilisateur peut être amené à prendre des mesures appropriées. Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Allemagne
